PKP 18 E - REV 11-2008 - Lim pistol BOSCH - Gratis bruksanvisning og manual

Produkttype	Elektrisk limpistol
Merke	BOSCH
Modell	PKP 18 E
Strømforsyning	Nett 220-240 V, 50/60 Hz
Merkeffekt (oppvarming)	200 W
Driftseffekt vedlikehold	16 W
Forvarmingstid	Omtrent 7 minutter
Limtemperatur	200 °C
Limflyt	20 g/min
Diameter på limpinner	11 mm
Lengde på limpinner	45 til 200 mm
Vekt (iht. EPTA 01/2003)	0,35 kg
Beskyttelsesklasse	II (dobbel isolasjon)
Kabellengde	Omtrent 2 m (estimert)
Mål (L x B x H)	Omtrent 20 x 5 x 8 cm (estimert)
Munnstykke	Avtakbart metallmunnstykke med varmebeskytter
Støttebøyle	Integrert, for sikker plassering
Vedlikehold og rengjøring	Koble fra før rengjøring; fjern avkjølte limrester med kniv
Sikkerhet	Ikke la stå uten tilsyn, brannfare, bruk hansker
Reservedeler	Munnstykke, limpinner; kontakt Bosch kundeservice
Tiltenkt bruk	Rask liming av rene, tørre og avfettede materialer

Ofte stilte spørsmål - PKP 18 E - REV 11-2008 BOSCH

Hvilken type limpinner skal brukes med Bosch PKP 18 E?

Bruk limpinner med diameter 11 mm og lengde mellom 45 og 200 mm. Sørg for at de er egnet for en temperatur på 200 °C.

Hvor lang tid tar det før pistolen varmes opp?

Forvarmingstiden er omtrent 7 minutter. Vent denne tiden før du bruker pistolen for første gang eller etter lengre pauser.

Hvordan rengjøre limpistolen etter bruk?

La apparatet avkjøles helt, fjern deretter limrester med en skarp kniv. Ikke bruk brennbare løsemidler.

Kan jeg bruke pistolen på fuktige overflater?

Nei, overflater som skal limes må være rene, tørre og fettfrie. Fuktighet reduserer vedheft og kan forårsake sprut.

Hva gjør jeg hvis varm lim kommer i kontakt med huden?

Senk det forbrente området umiddelbart under kaldt vann i flere minutter. Ikke prøv å fjerne limet fra huden.

Hvordan bytte munnstykket på pistolen?

Varm opp pistolen i ca. 2 minutter, bruk deretter varmebeskyttelse og vernehansker, skru av det varme munnstykket og skru på det nye for hånd.

Kan pistolen stå tilkoblet uten tilsyn?

Nei, la aldri pistolen stå på uten tilsyn. Etter bruk, koble den fra og sett den på støttebøylen til den er helt avkjølt.

Hvilke materialer kan jeg lime med denne pistolen?

Denne pistolen er designet for å lime materialer som tre, plast, tekstil, papp osv. Sørg for at overflatene er rene og egnet for varmt lim.

Hvordan vedlikeholde pistolen for å forlenge levetiden?

Rengjør munnstykket og utsiden jevnlig. Unngå støt og oppbevar den på et tørt sted. Få apparatet kontrollert av Bosch kundeservice om nødvendig.

Hvor finner jeg reservedeler til Bosch PKP 18 E?

Kontakt Bosch kundeservice eller besøk Bosch nettside for originale reservedeler.

BRUKSANVISNING PKP 18 E - REV 11-2008 BOSCH

Limstederne kan males over.

Dyseskift

Dysen 1 kan kun skiftes i varm tilstand. Opvarm limpistolen i ca. 2 min.

Vedligeholdelse og service

Vedligeholdelse og rengjøring

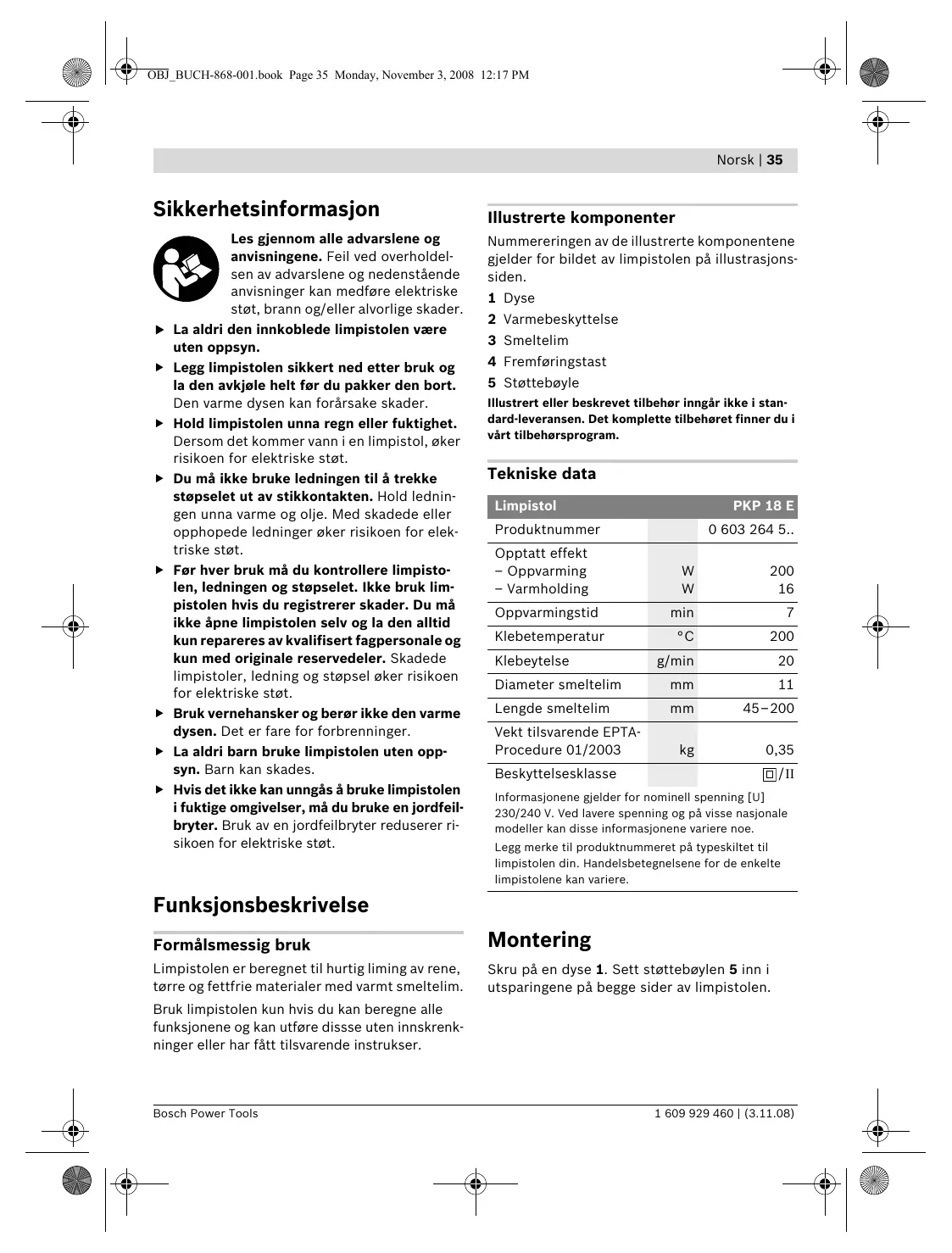

Sikkerhetsinformasjon

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

La aldri den innkoblede limpistolen være uten oppsyn.

Legg limpistolen sikkert ned etter bruk og la den avkjøle helt før du pakker den bort. Den varme dysen kan forårsake skader. Hold limpistolen unna regn eller fuktighet. Dersom det kommer vann i en limpistol, øker risikoen for elektriske støt. Du må ikke bruke ledningen til å trekke støpselet ut av stikkontakten. Hold ledningen unna varme og olje. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. Før hver bruk må du kontrollere limpistolen, ledningen og støpselet. Ikke bruk limpistolen hvis du registrerer skader. Du må ikke reparere limpistolen selv og la den alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadede limpistoler, ledning og støpsel øker risikoen for elektriske støt. Bruk vernehansker og berør ikke den varme dysen. Det er fare for brannskader. La aldri barn bruke limpistolen uten oppsyn. Barn kan skades. Hvis det ikke kan unngås å bruke limpistolen i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

Funksjonsbeskrivelse

Formålsmessig bruk

Limpistol er beregnet til hurtig liming av rene, tørre og fetfrie materialer med varmt smeltelim. Bruk limpistol kun hvis du kan beregne alle funksjonene og kan utføre disse uten innskrenkninger eller har fått tilsvarende instrukser.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av limpistolen på illustrasjonssiden.

1 Dyse 2 Varmebeskyttelse 3 Smeltelim 4 Fremføringstast 5 Støttebøyle

Limpistol		PKP 18 E
Produktnummer		0 603 264 5..
Opptatt effekt
- Oppvarming	W	200
- Varmholding	W	16
Oppvarmingstid	min	7
Klebetemperatur	°C	200
Klebeytelse	g/min	20
Diameter smeltelim	mm	11
Lengde smeltelim	mm	45–200
Vekt tilsvarende EPTA-Procedure 01/2003	kg	0,35
Besykttelsesklasse		☐/II
Informasjonene gjelder for nominell spunning [U]230/240 V. Ved lavere spunning og på visse nasjonale modeller kan disse informasjonene variere noe.Legg merke tilproduktnummeret på typeskitet tillimpistolen din. Handelsbetegnelsene for de enkeltelimpistolene kan variere.

Montering

Skru på en dyse 1. Sett støttebøylen 5 inn i utsparingene på begge sider av limpistolen.

36 | Norsk

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på limpistolens typeskilt. Limpistoler som er merket med 230 V kan også brukes med 220 V.

Inn-/utkobling (se bilde A)

Til innkobling av limpistolen setter du støpselet inn i stikkontakten.

La limpistolen varmes opp i ca. 7 min før arbeidet påbegynnes. Sett limpistolen da på støttebøylen 5 som vist på bildet.

Til utkobling av limpistolen trekker du støpselet ut av stikkontakten.

Legg limpistolen sikkert ned etter bruk og la den avkjøle helt før du pakker den bort. Den varme dysen kan forårsake skader.

Arbeidshenvisninger

Trekk støpselet ut for lengre arbeidspauser. Beskytt personer og dyr mot varmt lim og dysespissen. Lim og dysespiss blir 200 °C varme, det er fare for forbrenninger. Hvis varmt lim kommer i kontakt med huden, må den straks holdes under en kald vannstråle i noen minutter. Ikke forsøk å fjerne limet fra huden.

Med varmelageret kan limpistolen brukes i utkoplet tilstand etter oppvarmingen. Når limet som kommer ut blir mer tyktflytende, setter du støpselet igjen inn i stikkontakten.

Ikke bruk brennbare løsningsmidler til rengjøring av limstedene. Løsningsmiddelrester kan antennes av det varme limet eller utvikle skadelige damper.

Omgivelsestemperaturen og arbeidsstykkene som skal limes, må ikke være kaldere enn +5 °C og ikke varmere enn +50 °C.

Varm opp materialer som avkjøles raskt (f.eks. stål) for å bedre limheften, f.eks. med en varmluftvifte.

Liming (se bilde B)

Varm opp limpistolen. Før det smeltelimet 3 som passer til materialet bakfra inn i limpistolen.

Trykk med middels sterkt trykk på fremføringstasten 4.

Påfør limet punktformet, ved liming av fleksible materialer (f.eks. tekstiler) i sikksakk.

Trykk materialet som skal limes straks etter påføringen av limet sammen i ca. 30 s. Etter ca. 5 min avkjølingstid er limstedet belastbart.

Sett limpistolen fra deg på støttebøylen 5 mellom limomgangene.

Fjern limrester etter avkjøling med en skarp kniv. Limstedene kan løses igjen ved oppvarming.

Limstedene kan lakkeres.

Dyseskifte

Dysen 1 kan kun skiftes i varm tilstand. Varm da limpistolen opp i ca. 2 min.

▶ Bruk vernehansker ved dyseskifte. Ta kun tak i den oppvarmede dysen på varmebeskyttelsen 2. På den varme dysespissen er det fare for forbrenning.

Trekk den nye dysen 1 håndfast fast.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på limpistolen utføres, må støpselet trekkes ut av stikkontakten. Hold limpistolen ren, for å kunne arbeide bra og sikkert.

Smeltelim som er satt inn, kan fjernes bakover fra limpistolen.

Hvis limpistolen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på limpistolens typeskilt.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel: [phone]

Faks: [phone]

Deponering

Limpistoler, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Ikke kast limpistoler i vanlig søppel!

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpasningen til nasjonale lover må

gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.
