Produkttype	Trådløs limpistol
Merke	Bosch
Modell	PKP 3,6 LI
Artikkelnummer	3 603 B64 6..
Oppvarmingstid	Ca. 15 sekunder
Limtemperatur	Ca. 170 °C
Diameter på limstift	7 mm
Lengde på limstift	150 mm
Vekt (iht. EPTA 01/2003)	0,3 kg
Batteritype	Litium-ion
Nominell spenning	3,6 V
Batterikapasitet	1,5 Ah
Batteritid per lading	Ca. 30 minutter (6 limstifter)
Ladetid	3 til 4 timer
Ladespenning	5 V
Ladestrøm	500 mA
Ladetemperaturområde	+5 °C til +40 °C
Ladevekt	0,1 kg
Beskyttelsesklasse	II
Automatisk avstenging	Etter 5 minutter inaktivitet
Limbare materialer	Papir, papp, tre, skinn, tekstil, keramikk, metall, glass, stein, osv.
Sikkerhet	Ikke berør den varme dysen; beskyttelse mot kortslutning; elektronisk cellebeskyttelse
Vedlikehold	Rengjør med en sløv gjenstand etter avkjøling; ikke bruk løsemidler
Reservedeler	Bruk kun originale Bosch-deler

Ofte stilte spørsmål - Pkp3.6 BOSCH

Hvordan lader jeg batteriet til Bosch PKP 3.6 limpistol?

Koble laderen til et stikkontakt og sett ladekontakten inn i pistolens sokkel. Den røde lampen blinker under lading og blir fast grønn når den er fulladet. Full lading tar 3 til 4 timer.

Hvor lang tid tar det før pistolen er klar til bruk?

Oppvarmingstiden er ca. 15 sekunder. Den grønne lampen blinker under oppvarming og blir fast når limet har riktig temperatur (ca. 170 °C).

Hvilke typer limstifter skal jeg bruke?

Bruk kun originale Bosch limstifter eller de som er anbefalt av produsenten, med diameter 7 mm og lengde 150 mm. Bruk av uegnede stifter kan føre til problemer med flyt eller utslipp.

Hva gjør jeg hvis limstiften ikke går frem?

Sjekk at stiften ikke er slitt eller for kort. Sett inn en ny stift. Kontroller at diameteren er riktig (7 mm). Hvis problemet vedvarer, bruk originale stifter.

Limpistolen lekker eller drypper kontinuerlig, hva gjør jeg?

Dette kan skyldes for lav smeltetemperatur på stiften. Bruk originale stifter. Hvis dryppingen fortsetter uten å trykke på avtrekkeren, slå av apparatet og la det kjøle seg ned, kontroller deretter stiften.

Hva er viktige sikkerhetsinstruksjoner?

Ikke berør den varme dysen (170 °C) og silikonhetten. Ikke la apparatet stå på uten tilsyn. Beskytt pistolen mot fuktighet og varme. Bruk kun den medfølgende laderen. Etter bruk, plasser den sikkert og la den kjøle seg helt ned før oppbevaring.

Hvordan rengjør jeg limpistolen?

Slå av apparatet og la det kjøle seg ned. Fjern avkjølte limrester med en sløv gjenstand (f.eks. trespatel). Bruk aldri brennbare løsemidler. For tilsølte klær kan limet ikke fjernes.

Hva er batteritiden?

Et fulladet batteri gir ca. 30 minutters kontinuerlig bruk, tilsvarende ca. 6 limstifter. Litium-ion-batteriet kan lades når som helst uten at det påvirker levetiden.

Hva gjør jeg hvis pistolen ikke blir varm?

Sjekk at apparatet er slått på (trykk på På/Av-knappen til den grønne lampen blinker). Hvis lampen ikke lyser, kan batteriet være utladet: lad det. Hvis problemet vedvarer, kontakt Bosch kundeservice.

Kan man lime polystyren eller PVC med denne pistolen?

Nei, bruksanvisningen fraråder liming av PE, PP, PTFE, Styropor® og myk PVC. For polystyren (styrenskum), bruk et spesiallim tilpasset lave temperaturer for å unngå at materialet smelter.

BRUKSANVISNING Pkp3.6 BOSCH

• Sett ladeaggregatets støpsel i stikkontakten og ladestøpselet 9 i bøsningen 10.

Klebestederne skal være rene, tørre og fettfrie.

Limstedene kan males over.

Vedlikehold og service

Vedlikehold og rengjøring

Sikkerhetsinformasjon

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektrisk støt,

brann og/eller alvorlige skader.

Ikke la limpistolen brukes av personer som ikke er fortrolige med denne eller ikke har lest disse anvisningene. Denne limpistolen og dette ladeapparatet kan brukes av barn fra 8 år og eldre samt av personer med innskrenkede fysiske, sensoriske og mentale evner eller manglende erfaring og kunnskap, hvis de er under oppsyn eller har fått anvisninger om hvordan limpistolen og ladeapparatet skal brukes og forstår farene som er forbundet med dette. Det er ellers fare for feilbetjening og skader.

syn eller har fått anvisninger om hvordan limpistolen og ladeapparatet skal brukes og forstår farene som er forbundet med dette. Det er ellers fare for feilbetjening og skader.

▷ Hold oppsyn med barn. Du sikrer ved dette at barn ikke leker med limpistolen eller ladeapparatet. Før hver bruk må du kontrollere limpistolen, ladeapparatet, ledningen og støpselet. Ikke bruk limpistolen og ladeapparatet hvis du registrerer skader. Du må ikke åpne limpistolen eller ladeapparatet selv, og la dem alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadede limpistoler, ladeapparater, ledning og støpsel øker risikoen for elektriske støt. La aldri den innkoblede limpistolen være uten oppsyn. Beskytt limpistolen mot varme, f.eks. også mot direkte sol, ild, vann og fuktighet. Det er fare for eksplosjoner. ▷ Ikke berør den varme dysen og silikonkappen. Det er fare for forbrenning. ▷ Lad limpistolen kun opp med ladeapparater som er anbefalt av produsenten. Ellers er det brannfare. ▷ Hold ladekontakten på limpistolen og ladestøpselet til ladeapparatet borte fra binders, mynter, nøkler, spiker, skruer eller andre metallgjenstander som kan forårsake en brokobling av kontaktene. En kortslutning mellom kontaktene kan føre til forbrenninger eller til brann. ▷ Limpistolen og ladeapparatet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes produktets sikkerhet. ▷ Legg limpistolen sikkert ned etter bruk og la den avkjøle helt før du pakker den bort. Den varme dysen kan forårsake skader og/eller forbrenninger. ▷ Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

Sikkerhetsinformasjon for ladeapparater

Lad bare opp Bosch li-ion-batterier som er bygget inn i Bosch-produkter. Batterispenningen må passe til ladeapparatets batteri-ladespenning. Ellers er det fare for brann og eksplosjon. Hold ladeapparatet rent. Smuss fører til fare for elektriske støt.

Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og søk lege hvis det oppstår helseproblemer. Dampene kan irritere luftveiene.

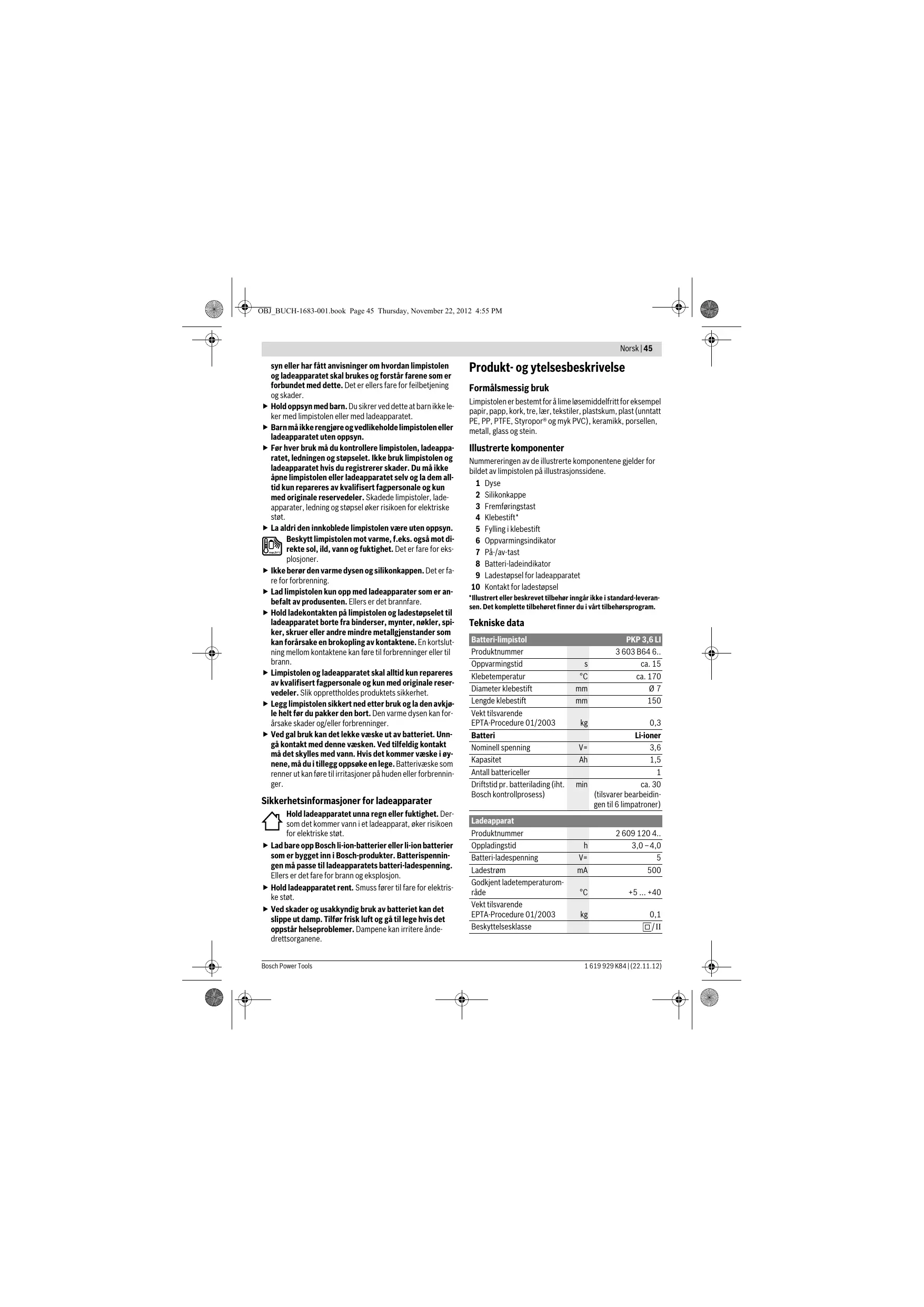

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Limpistolen er beregnet for å lime løsemiddelfritt, for eksempel papir, papp, kork, tre, lær, tekstiler, plastskum, plast (unntatt PE, PP, PTFE, Styropor® og myk PVC), keramikk, porselen, metall, glass og stein.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av limpistolen på illustrasjonssidene.

1 Dyse 2 Silikonkappe 3 Fremføringstast 4 Klebestift* 5 Fylling i klebestift 6 Oppvarmingsindikator 7 På-/av-tast 8 Batteri-ladeindikator 9 Ladestøpsel for ladeapparatet 10 Kontakt for ladestøpsel

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på ladeapparatets typeskilt. Ladeapparater som er merket med 230 V kan også brukes med 220 V.

Batteriet leveres delvis oppladet.

For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk (minst 2 - 3 timer).

rød	grønn	Betydning
-	●	Batteriet lades opp
-	○	Batteriet er fullt oppladet
●	-	Batteriet har mindre enn 30% av sin kapasitet og bør lades opp
○	-	Helt utladet batteri

Blinking Kontinuerlig lysing - Sett nettstøpselet til ladeapparatet i stikkontakten og lade-kontakten 9 i kontakten 10. Når ladeapparatet ikke er i bruk over lengre tid, må det adskilles fra strømnettet. Beskytt ladeapparatet mot fuktighet! Følg informasjonene om kassering.

Drift

Igangsetting

Innkobling

• Til igangsetting trykker du på på-/av-tasten 7 til oppvarmingsindikatoren 6 lyser grønt.

Oppvarmingsindikator

grønn

Betydning

ica.15s

Limet oppvarmes

Limpistol er driftsklar

Merk: Hvis limpistolen brukes i mer enn 5 minutter, kuples den automatisk ut.

Slå limpistolen på igjen og kontroller batteriladetilstandsindikatoren 8. Hvis batteriladetilstandsindikatoren lyser kort rødt, må du lade opp batteriet. Legg limpistolen sikkert ned etter bruk og la den avkjøle helt før du pakker den bort. Den varme dysen kan forårsake skader og/eller forbrenninger.

Arbeidshenvisninger

Beskytt personer og dyr mot det varme limet og dysespissen. Lim og dysespiss blir 170 °C varme, det er fare for brannskader. Hvis varmt lim kommer på huden, hold hudstedet straks i noen minutter under en kald vannstråle. Ikke prøv å fjerne limet fra huden.

Bruk kun lim som anbefales av limpistol-produsenten (se side 3).

Limforbindelser kan løsne under innvirkning av fuktighet.

Limstedene må være rene, tørre og fettfrie.

Materialene som skal limes og underlaget det arbeides på må ikke være lett antennelige eller brennbare.

Omgivelsestemperaturen og arbeidsstykker som skal limes må ikke være kaldere enn +5 °C og ikke varmere enn +50 °C.

Materialer som avkjøler limet hurtig, f.eks. metaller, bør oppvarmes på forhånd med en varmluftpistol.

Liming

• Før den klebestiften 4 som passer til materialet bakfra inn i limpistolen.
• Slå på limpistolen og la den oppvarme (se «Innkobling», side 46). Etter ca. 15 sekunder er limpistolen driftsklar.
• Trykk med middels sterkt trykk på fremføringstasten 3.
• Påfør limet på den ene siden (se også «Tips om bruken», side 46).
• Press materialene som skal limes straks sammen etter at limet er påført. Det er nå fremdeles mulig å korrigere limstedet. Etter ca. 2 min avkjølingstid er klebestedet belastbart.

Tips om bruken

Material/arbeidsstykke Anbefaling

Lange arbeidsstykker Påfør limet i punktmønster med stor flate

Fleksible materialer Påfør limet linjeformet (f.eks. tekstil)

Fjern limrestene etter avkjølingen med en stump gjenstand. Klebestedene kan etter behov løsnes igjen ved oppvarming.

Ikke bruk brennbare løsningsmidler til rengjøring av limstedene. Løsningsmiddelrester kan antennes av det varme limet eller utvikle skadelige damper.

Feil - Årsaker og utbedring

Problem	Årsak	Utbedring
Limpatron Transporteres ikke.	Limpatron brukt opp.	Før inn ny limpatron.
	Limpatronens diameter for stor eller for liters.	Benyttn anbefalte originale limpatroner.
	Limpatron for kort.	Benyttn anbefalte originale limpatroner.
		Før inn en ytterligere limpatron.
Limpatron fallen ut av limpistolen.	Limpatronens diameter for liters.	Benyttn anbefalte originale limpatroner.
Etter avsluttet fremføring lang stopptid eller det drypper lenge et-ter.	Smeltetemperaturen til limpatronen for lav.	Benyttn anbefalte originale limpatroner.
Limpistol drypper stadig uten at fremføringen blir betjent.	Smeltetemperaturen til limpatronen for lav.	Benyttn anbefalte originale limpatroner.
Fremføring blokkert ved lim som renner ut bak.	Limpatronens diameter for liters. og/ller Smeltetemperaturen til limpatronen for lav.	Benyttn anbefalte originale limpatroner.
Lim renner ikke jevnt.	Smeltetemperaturen til limpatronen for lav.	Vent til limpistol er oppvarmet.
	Fremføring ikke jevnt.	Betjen fremføringstast langsomt og jevnt.
Limflaten holder bare på att sted.	Lim allerede delvis avkjølt før kompon-entene føyes sammen.	Føy componentene raskereammen.
		Påfør limet i punktmønsterEller linjeformet istedfor ádekke hele flaten.
		Forvarm limflaten med varmuftblåserr.
Liming lønses erter avkjølingen.	Limflate fett eller for glatt.	Avfett limflateEller gjør den ru.
	Limflate støvet.	Rengjør limflate.
	Arbeidsstykkets materiale ikke egnet.	Smeltelim ikke egnet. Brukspesiallim.
Limite fliser i vãtom løsner.	Fuktighet trengerinn under limstedet.	Smeltelim ikke egnet. Brukspesiallim på sementbasis.
Limete skosåler løsner.	Ved fuktighet sveller læret og fukt tren-ger inn under limstedet.	Smeltelim ikke egnet. Brukspesiallim.
Ved slutten på lmpåføringen opp-står tråder;narr limpistolen løftes avfra «limstedet».	Fremføring fremdeles aktivert ved sluttøn på lmpåføring.	Stans fremføring kort før slutten på lmpåførin-gen.
	Ultrøpsdyse ikke strøket av.	Stryk av dysen på arbeidsstyckket;narr du løfterlimpistolen av fra limstedet på slutten av lmpå-føringen.
Arbeidsstykke smelter.	Arbeidsstykke bestør av lavsmeltende materiale, f. eks. styrenskum.	Smeltelim ikke egnet. Bruks pesiallim.
Forbrenninger på fingrene ved li-mingen.	Lim slår igjennom;narr det paføres papi-ret.	Ikke hold arbeidsstykket i händen.
		Gjennomfør limingen på varmebestandig silikon-underlag.
	Lim slår igjennom;narr det paføres tekstil.	Ikke hold arbeidsstykket i händen.
		Gjennomfør limingen på varmebestandig silikon-underlag.
	Oppvarmet arbeidsstykke i metall.	Ikke hold arbeidsstykket i händen.
		Gjennomfør limingen på varmebestandig silikon-underlag.
		Spenn fast arbeidsstykke.

48 | Suomi

Service og vedlikehold

Vedlikehold og rengjøring

OBS! Før vedlikeholds- eller rengjøringsarbeider må limpistolen slås av. Hold limpistolen ren, for å kunne arbeide bra og sikkert.

En klebestift 4 som er satt inn kan ikke fjernes bakover fra limpistolen.

Hvis limpistol og ladeapparatet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Når limet er tørket, kan du fjerne det med en butt gjenstand. Ikke bruk løsemidler til rengjøring.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på limpistolens eller ladeapparatets typeskilt.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeler. Sprengskisser og informasjon om reservedeler finner du også på: www.bosch-pt.com

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale forskrifter.

Deponering

Limpistol, ladeapparat, tilbehør og emballasje skal tilføres en miljøvennlig gjenvinning.

Iht. det europeiske direktivet 2002/96/EF om elektriske og elektroniske apparater og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Integrerte batterier må kun fjernes til deponering. Dersom huset åpnes, kan limpistolen ødelegges.

Utlad batteriet til batteri-ladetilstandsindikatoren 8 lyser rødt. Skru alle skruene på huset ut og åpne deler av huset. Adskill koblingene på batteriet og ta batteriet ut.

Li-ion:

Ta hensyn til informasjonene i avsnittet «Transport», side 48.

Rett til endringer forbeholdes.
