Tipo de producto	Pistola de pegamento inalámbrica
Marca	Bosch
Modelo	PKP 3,6 LI
Número de artículo	3 603 B64 6..
Tiempo de precalentamiento	Aprox. 15 segundos
Temperatura del pegamento	Aprox. 170 °C
Diámetro de la barra de pegamento	7 mm
Longitud de la barra de pegamento	150 mm
Peso (según EPTA 01/2003)	0,3 kg
Tipo de acumulador	Iones de litio
Tensión nominal	3,6 V
Capacidad del acumulador	1,5 Ah
Autonomía por carga	Aprox. 30 minutos (6 barras)
Duración de la carga	3 a 4 horas
Tensión de carga	5 V
Corriente de carga	500 mA
Rango de temperatura de carga	+5 °C a +40 °C
Peso del cargador	0,1 kg
Clase de protección	II
Apagado automático	Después de 5 minutos de inactividad
Materiales pegables	Papel, cartón, madera, cuero, textil, cerámica, metal, vidrio, piedra, etc.
Seguridad	No tocar la boquilla caliente; protección contra cortocircuitos; Electronic Cell Protection
Mantenimiento	Limpiar con un objeto romo después de enfriar; no usar disolventes
Piezas de repuesto	Usar solo piezas originales Bosch

Preguntas frecuentes - Pkp3.6 BOSCH

¿Cómo cargar la batería de la pistola de pegamento Bosch PKP 3.6?

Enchufe el cargador a una toma de corriente e inserte el enchufe de carga en el conector de la pistola. El indicador rojo parpadea durante la carga y se vuelve verde fijo una vez completamente cargado. La carga completa toma de 3 a 4 horas.

¿Cuánto tiempo tarda en estar lista la pistola para usar?

El tiempo de precalentamiento es de aproximadamente 15 segundos. El indicador verde parpadea durante el calentamiento y luego se vuelve fijo cuando el pegamento está a temperatura (aproximadamente 170 °C).

¿Qué tipos de barras de pegamento usar?

Use solo barras de pegamento originales Bosch o recomendadas por el fabricante, con un diámetro de 7 mm y una longitud de 150 mm. El uso de barras no adecuadas puede causar problemas de flujo o goteo.

¿Qué hacer si la barra de pegamento no avanza?

Verifique que la barra no esté desgastada o demasiado corta. Inserte una barra nueva. Asegúrese de que el diámetro sea correcto (7 mm). Si el problema persiste, use barras originales.

La pistola de pegamento gotea o fluye continuamente, ¿qué hacer?

Esto puede deberse a una temperatura de fusión demasiado baja de la barra. Use barras originales. Si el flujo persiste sin apretar el gatillo, apague el aparato y déjelo enfriar, luego verifique la barra.

¿Cuáles son las instrucciones de seguridad importantes?

No toque la boquilla caliente (170 °C) ni el capuchón de silicona. No deje el aparato encendido sin supervisión. Proteja la pistola de la humedad y el calor. Use solo el cargador suministrado. Después de usar, colóquela de manera segura y déjela enfriar completamente antes de guardarla.

¿Cómo limpiar la pistola de pegamento?

Apague el aparato y déjelo enfriar. Retire los residuos de pegamento enfriado con un objeto romo (p. ej., espátula de madera). Nunca use disolventes inflamables. Para la ropa manchada, el pegamento no se puede quitar.

¿Cuál es la autonomía de la batería?

Una batería completamente cargada permite aproximadamente 30 minutos de uso continuo, lo que corresponde al uso de aproximadamente 6 barras de pegamento. La batería de iones de litio se puede recargar en cualquier momento sin afectar su vida útil.

¿Qué hacer si la pistola no calienta?

Verifique que el aparato esté encendido (presione el botón de encendido/apagado hasta que el indicador verde parpadee). Si el indicador no se enciende, la batería puede estar descargada: cárguela. Si el problema persiste, contacte al servicio postventa de Bosch.

¿Se puede pegar poliestireno o PVC con esta pistola?

No, el manual desaconseja pegar PE, PP, PTFE, Styropor® y PVC flexible. Para poliestireno (espuma de estireno), use un pegamento especial adecuado para bajas temperaturas para evitar derretir el material.

MANUAL DE USUARIO Pkp3.6 BOSCH

Portugués. Página 23

Italiano. Página 28

Nederland. Página 32

Dansk. Side 37

Svenska. Sida 40

Norsk. Side 44

Suomi. Sivu 48

EAnvika. 52

Türkçe. Sayfa 57

68

7mm 2609256A03

7mm 2609256A04

4 | Deutschland

Deutsch

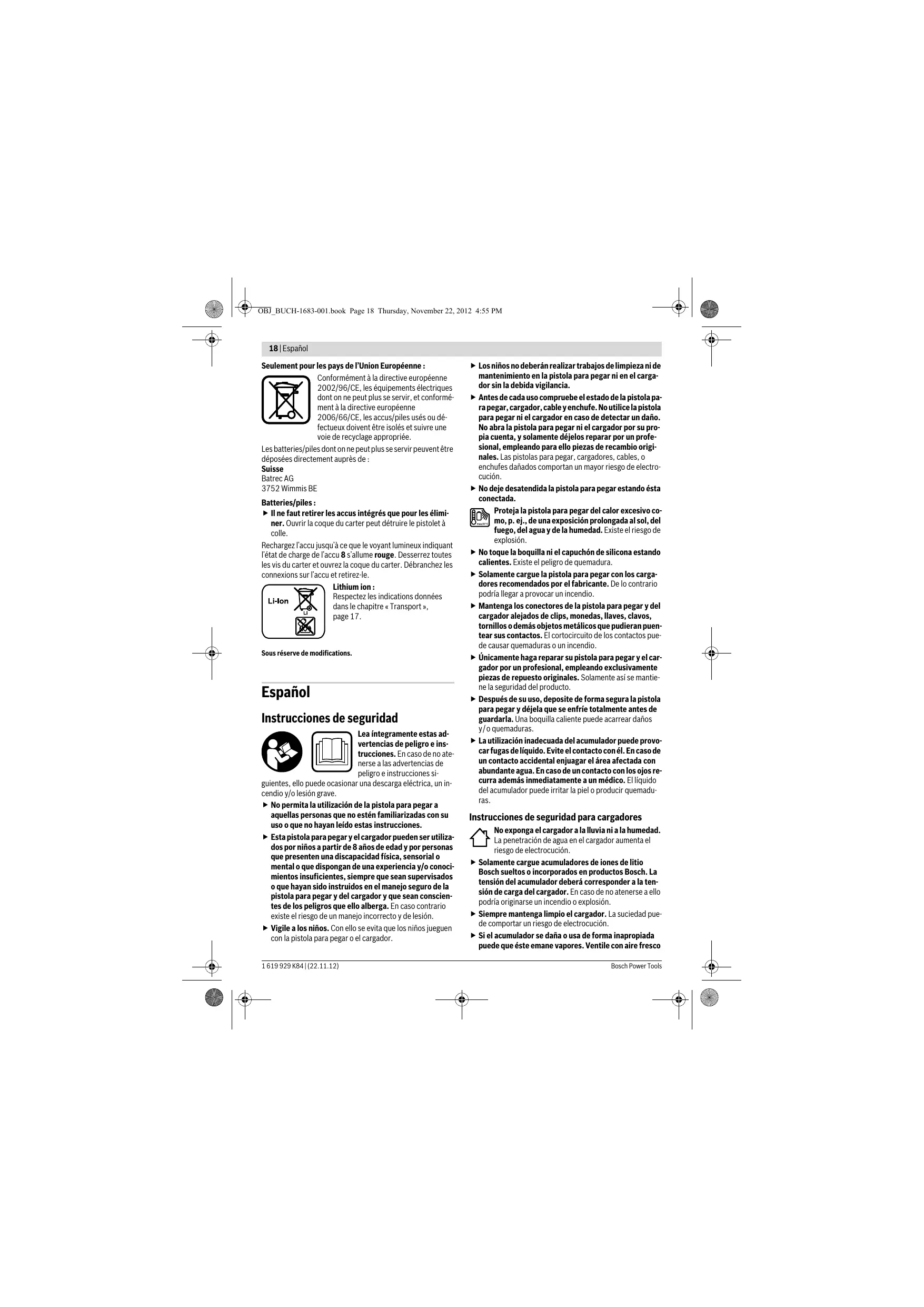

Instrucciones de seguridad

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, se puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

No permita el uso de la pistola de pegamento a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Vigile a los niños. Con ello se evita que los niños jueguen con la pistola de pegamento o el cargador.

No permita el uso de la pistola de pegamento a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Vigile a los niños. Con ello se evita que los niños jueguen con la pistola de pegamento o el cargador.

• Los niños no deben realizar tareas de limpieza ni de mantenimiento en la pistola de pegamento ni en el cargador sin la debida vigilancia.
• Antes de cada uso compruebe el estado de la pistola de pegamento, cargador, cable y enchufe. No utilice la pistola de pegamento ni el cargador en caso de detectar un daño. No abra la pistola de pegamento ni el cargador por su propia cuenta, y solamente déjelos reparar por un profesional, empleando para ello piezas de recambio originales. Las pistolas de pegamento, cargadores, cables o enchufes dañados comportan un mayor riesgo de electrocución. No deje desatendida la pistola de pegamento estando esta conectada.

Proteja la pistola de pegamento del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la humedad. Existe el riesgo de explosión.

No toque la boquilla ni el capuchón de silicona estando calientes. Existe el peligro de quemadura. Solamente cargue la pistola de pegamento con los cargadores recomendados por el fabricante. De lo contrario podría llegar a provocar un incendio. Mantenga los conectores de la pistola de pegamento y del cargador alejados de clips, monedas, llaves, clavos, tornillos u otros objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos puede causar quemaduras o un incendio. Únicamente haga reparar su pistola de pegamento y el cargador por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del producto. Después de su uso, deposite de forma segura la pistola de pegamento y déjela que se enfríe totalmente antes de guardarla. Una boquilla caliente puede ocasionar daños y/o quemaduras. La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuague el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a un médico. El líquido del acumulador suele irritar la piel o producir quemaduras.

Instrucciones de seguridad para cargadores

No exponga el cargador a la lluvia ni a la humedad. La penetración de agua en el cargador aumenta el riesgo de electrocución.

Solamente cargue acumuladores de iones de litio Bosch sueltos o incorporados en productos Bosch. La tensión del acumulador deberá corresponder a la tensión de carga del cargador. En caso de no atenerse a ella podrá originarse un incendio o explosión. Siempre mantenga limpio el cargador. La suciedad puede deistar un riesgo de electrocución. ► Si el acumulador se daña o usa de forma inapropiada puede que este emane vapores. Ventile con aire fresco

el recinto y acuda a un médico si nota una molestia. Los vapores pueden llegar a irritar las vías respiratorias.

• El enchufe macho de conexión debe ser conectado solamente a un enchufe hembra de las mismas características típicas del enchufe macho en materia.

Descripción y prestaciones del producto

Utilización reglamentaria

La pistola para pegar ha sido diseñada para pegar sin disolvente, p. ej., papel, cartón, corcho, madera, cuero, tejidos, materiales esponjosos, plásticos (excepto PE, PP, PTFE, Styropor y PVC blando), cerámica, porcelana, metal, vidrio y azulejos.

Componentes principales

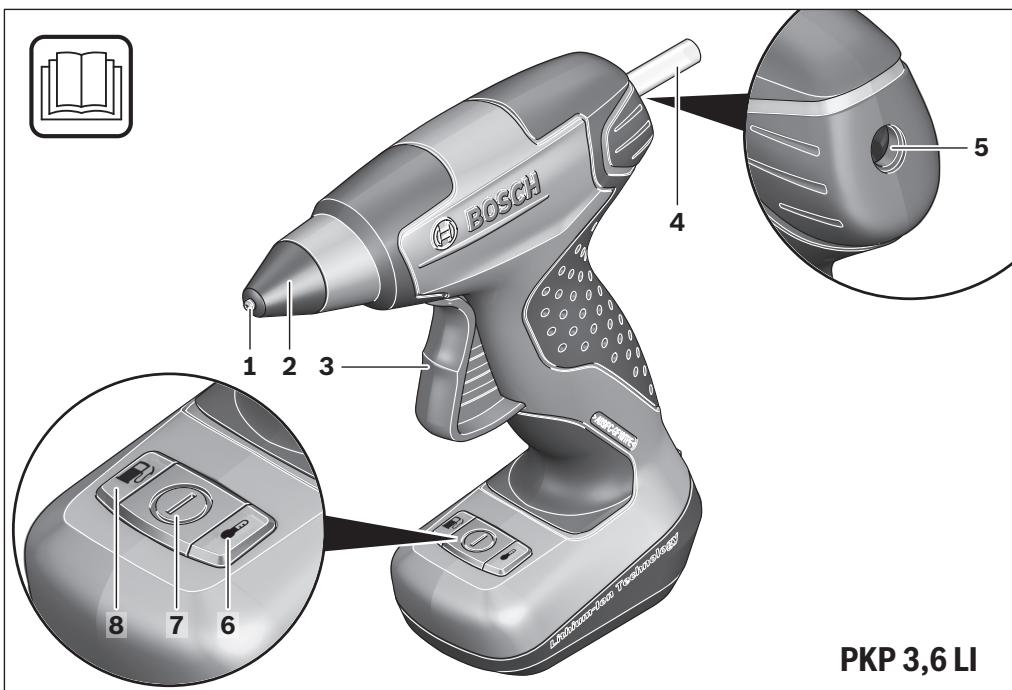

El número de los componentes está referido a la imagen de la pistola para pegar en las páginas ilustradas.

1 Boquilla 2 Capuchón de silicona 3 Gatillo de avance 4 Barra de adhesivo* 5 Cargador de barra de adhesivo 6 Indicador de calentamiento 7 Tecla de conexión/desconexión 8 Indicador del estado de energía del acumulador 9 Conector del cargador 10 Conector hembra para el cargador

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios se detalla en nuestro programa de accesorios.

Datos técnicos

Pistola paraPEGAR ACCU		PKP 3,6 LI
N° de articulo		3 603 B64 6..
Tiempo de calentimiento	s	aprox. 15
Temperatura de pegado	°C	aprox. 170
Diámetro de la barra de adhe-sivo	mm	Ø 7
Longitud de la barra de adhe-sivo	mm	150
Peso según EPTA-Procedure 01/2003	kg	0,3
Accumulador		Iones Li
Tensión nominal	V=	3,6
Capacidad	Ah	1,5
N° de celdas		1
Autonomena con una energia del accumulador (según procedi-miento de prueba Bosch)	min	aprox. 30 (equivale a procesar 6 barras de adhesivo, aprox.)

Cargador

N° de articULO		2 609 120 4..
Tiempo dearga	h	3,0 - 4,0
Tensión dearga del acumulador	V=	5
Corriente dearga	mA	500
Margon admissible de la temperatura dearga	°C	+5 ... +40
Peso según EPTA-Procedure01/2003	kg	0,1
Clase de protección		☐/II

Montaje

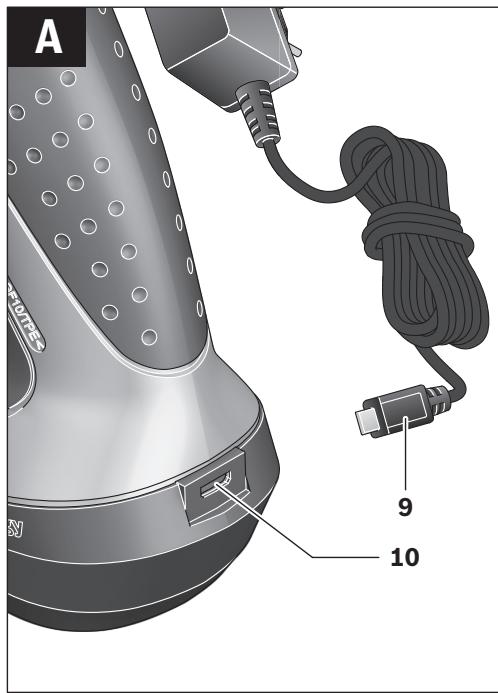

Carga del acumulador (ver figura A)

El acumulador se suministra parcialmente cargado.

• Preste atención a la tensión de red. La tensión de alimentación debe coincidir con aquella indicada en la placa de características del cargador. Los cargadores para 230 V pueden funcionar mediante 220 V. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador (al menos 2-3 horas). La pistola para pegar no puede utilizarse mientras se está cargando, por ello, no es síntoma de avería si en este caso no funciona. El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello afecte a su vida útil. Una interrupción del proceso de carga no afecta al acumulador. El acumulador de iones de litio va protegido contra altas descargas por "Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la pistola para pegar: el adhesivo deja de ser calentado.

Indicador de carga del acumulador

Rojo	Verde	Significado
-	-	El accumulator se está cargando
-	○	Accumulador plenamente car-gado
-	-	La capacité del accumulator es inferior a un 30% yDebe re-cargarse
○	-	Accumulador totalmente des-cargado

Intermitente Encendido - Conecte el cargador a la red y el conector macho del cargador 9 al conector hembra 10. Desconecte el cargador de la red si prevé que no va a usar durante largo tiempo. Proteja el cargador de la humedad. Observe las indicaciones referentes a la eliminación.

Operación

Puesta en marcha

Conexión

• Para la puesta en marcha, mantenga pulsada la tecla de conexión/desconexión 7 hasta que el indicador de calentamiento 6 se ilumine de color verde.

Indicador de calentamiento

Verde

Significado

unos 15 s, aprox.

Calentando el adhesivo

0

Pistola para pegar lista

Intermitente Encendido

Desconexión

• Para la desconexión, mantenga pulsada la tecla de conexión/desconexión 7 hasta que se apague el indicador de calentamiento 6.

Desconexión automática:

Observación: La pistola para pegar se desconecta automáticamente si no ha sido utilizada durante 5 minutos.

• Vuelva a conectar la pistola para pegar y controle el indicador del estado de carga del acumulador 8. Si el indicador del estado de carga del acumulador se enciende brevemente en rojo, es necesario recargar el acumulador.
• Después de su uso, deposite de forma segura la pistola para pegar y déjela que se enfríe totalmente antes de guardarla. Una boquilla caliente puede causar daños y/o quemaduras.

Instrucciones para la operación

Proteja a las personas y animales del adhesivo y de la punta de la boquilla calientes. Podría quemarse, ya que el adhesivo y la punta de la boquilla alcanzan 170°C. Si el adhesivo caliente llega a tocar su piel, refrigere inmediatamente la zona afectada durante algunos instantes bajo chorro de agua fría. No intente desprender el adhesivo de la piel.

Únicamente use los adhesivos recomendados por el fabricante de la pistola para pegar (ver página 3).

Las uniones pueden despegarse bajo el efecto de la humedad.

Preparativos para el pegado

Las áreas a pegar deberán estar limpias, secas y exentas de grasa.

Ni los materiales a pegar ni la base de trabajo deberán ser fácilmente inflamables ni combustibles.

En materiales sensibles al calor compruebe en una pieza de desperdicio si puede pegarse.

La temperatura ambiente y las piezas a pegar no deben tener una temperatura inferior a +5°C ni superior a +50°C.

Es conveniente precalentar con un decapador por aire caliente los materiales que rápidamente enfrían el adhesivo como, p. ej., los metales.

Pegado

• Inserte por detrás en la pistola para pegar la barra de adhesivo 4 apropiada al material a pegar.
• Conecte la pistola para pegar y deje que se caliente (ver "Conexión", página 20).

Después de 15 segundos aprox. puede utilizar la pistola para pegar.

• Accione con presión moderada el gatillo de avance 3.
• Aplique el adhesivo a una sola cara (ver también "Consejos prácticos", página 20).
• Una vez aplicado el adhesivo presione inmediatamente los materiales a pegar. Son posibles todas ligeras correcciones.

La unión puede solicitarse después de un tiempo de enfriamiento de aprox. 2 min.

Consejos prácticos

Material/pieza

Recomendación

Piezas de gran superficie o largas

Aplicar el adhesivo por puntos.

Materiales flexibles (p. ej. textiles).

Aplicar el adhesivo de forma lineal.

Una vez enfriado el adhesivo, desprenda los restos con un objeto sin filo. En caso de necesidad, pueden despegarse las piezas calentando la unión.

No utilice disolventes combustibles para limpiar las áreas a pegar. El adhesivo caliente podría llegar a inflamar los restos de disolvente o producir vapores nocivos.

Las manchas de adhesivo en la ropa no pueden sacarse.

Las áreas de unión pueden pintarse.

Fallos - causas y soluciones

Problema	Causa	Solutión
La barra de adhesivo no es portada.	Barra de adhesivo consumida.	Introducir una barra de adhesivo nuevo.
	Diámetro demasiado grande o pequeño de barra de adhesivo.	Utilizar las barras de adhesivo originales recomendadas.
	Barra de adhesivo demasiadoURT.	Utilizar las barras de adhesivo originales recomendadas.
		Introducir una barra de adhesivo adicional.
La barra de adhesivo se sale de la pistola paraPEGAR.	Diámetro demasiadoklepto de la barra de adhesivo.	Utilizar las barras de adhesivo originales recomendadas.
Goteo prolongado de adhesivo tras haberdegado de actionar el gatillo de avance.	Temperatura de fusióndemasiado bajo de la barra de adhesivo.	Utilizar las barras de adhesivo originales recomendadas.
Goteo permanente de la pistola pa-raPEGAR sin actionar el avance.	Temperatura de fusióndemasiado bajo de la barra de adhesivo.	Utilizar las barras de adhesivo originales recomendadas.
El adhesivo fundido sale hacíaatrás ybloquea la barra.	Diámetro demasiadoklepto de la barra de adhesivo.y/oTemperatura de fusióndemasiado bajo de la barra de adhesivo.	Utilizar las barras de adhesivo originales recomendadas.
El adhesivo no sale uniformamente.	Temperatura de fusióndemasiado bajo de la barra de adhesivo.	Permitir que se caliente más tiempo.
	Avance irregular.	Accionar lenta yuniformamenteel gatillo de avance.
Unióndeficiente.	El adhesivo se ha enfiado ya parcialmente antes de juntar las piezas.	Unir másrapidamentelaspiezas.
		En lugar de sobre toda la superficie aplicar el adhesivo por+puntos o en cordón.
		Precalarntar la superficie decontacto con un decapador por aire caliente.
La uniónse despender al enfiarse.	Superficie de contacto con grasa o demasiado lisa.	Desengrasar o dar más aspezeca a la superficie decontacto.
	Superficie de contacto con polvo.	Limpiar la superficie decontacto.
	Material de la pieza incompatible.	Adhesivo termofusible inapropiado.Emplear un adhesivo especial.
Los azulejos pegadoses desprenderen recintos humedes.	La humedad se infiltra por el punto de unión.	Adhesivo termofusible inapropiado. Utilizar un adhesivo especial a base de cemento.
Las suelas dellos zapatos se desprender.	La humedad hace que el cuero se hinche y se infiltra por el punto de unión.	Adhesivo termofusible inapropiado. Emplear un adhesivo especial.
Al terminar de aplicar el adhesivo se forman "hilachas" al retiring la pistola paraPEGAR.	Gatillo todavíaactionado al final del recorrodo.	Poco antes dellegar al final dejar de actionar el gatiIlo.
	Adhesivo sin desprésder de la boquiIla.	Al terminar de aplicar el adhesivo presionar y arras-trar la boquilla sobre la pieza para desprésder el ad-hesivo.
El material de la pieza se derrite.	La pieza de trabajo se compone de un material de baja fusión, p. ej., po-liestireno expandido.	Adhesivo termofusible inapropiado.Emplear un adhesivo especial.

Problema	Causa	Soluciones
Quemaduras en los dedos al pegar.	El adhesivo se infiltra al pegar papel.	No Maintener en la mano la pieza de trabajo.
		Pegar sobre una base de silicona resistente al calor.
	El adhesivo se infiltra al pegar teji-dos.	No Maintener en la mano la pieza de trabajo.
		Pegar sobre una base de silicona resistente al calor.
	Pieza de metal precalentada.	No Maintener en la mano la pieza de trabajo.
		Pegar sobre una base de silicona resistente al calor.
		Sujetar la pieza en un mordaza.

Mantenimiento y servicios

Mantenimiento y limpieza

• ¡Atención! Desconecte la pistola para pegar antes de realizar trabajo de mantenimiento o limpieza. Siempre mantenga limpia la pistola para pegar para trabajar con eficacia y seguridad.

Una barra de adhesivo alojada en la pistola para pegar no suele sacarse tirando de ella hacia afuera.

Si a pesar de los esmerados procesos de fabricación y control, la pistola para pegar o el cargador llegasen a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.

Una vez que el adhesivo se ha endurecido puede desprenderlo con un objeto sin filo. No utilice disolventes para su limpieza.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características de la pistola para pegar o del cargador.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda usted tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: 902 531 53

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

México

Robert Bosch S. de R.L. de C.V.

Circuito G. Gonzales Camarena 333

Centro de Ciudad Santa Fe - 01210 - México DF

Tel. Interior: (01) 800 6271286

Tel. D.F.: 52843062

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al cliente

Tel.: [phone]

E-Mail: [e-mail]

Perú

Robert Bosch S.A.C.

Av. República de Panamá 4045

Buzón Postal Lima 34 (Surquillo) - Lima

Tel.: [phone]

Chile

Robert Bosch S.A.

Calle San Eugenio, 40

Nuña - Santiago

Buzón Postal 7750000

Tel.: [phone]

E-Mail: [e-mail]

Transporte

Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el envío por terceros (p. ej., transporte aéreo o por agencia de transporte) deben considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos, cúbralos con cinta adhesiva y embale el acumulador de manera que este no se pueda mover dentro del embalaje.

Observe también las prescripciones adicionales que pudieran existir al respecto en su país.

Eliminación

La pistola para pegar, el cargador, los accesorios y los embalajes deben someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje la pistola para pegar, ni el cargador, ni los acumuladores o pilas a la basura!

Sólo para los países de la UE:

Las herramientas eléctricas inservibles, así como los acumuladores/pilas defectuosos o agotados deben acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2006/66/CE y 2002/96/CE, respectivamente.

Los acumuladores / pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Políg. Ind. II, 27

Cabanillas del Campo

Tel.: [phone]

Acumuladores/pilas:

• Los acumuladores integrados solamente deben desmontarse para ser desechados. Al partir la semicarcasa, es posible que se dañe la pistola para pegar.

Descargue el acumulador hasta que el indicador del estado de carga del acumulador 8 se ilumine de color rojo. Desenrosque completamente todos los tornillos de la carcasa y abra la semicarcasa. Desconecte los terminales del acumulador y retírelo.

Iones de litio:

Observe las indicaciones comprendidas en el apartado "Transporte", página 22.

Reservado el derecho de modificación.

Portugués

La pistola de color está pronta para funcionar.

Encender

Permanente encendido

Apagar

• Para apagar, debe presionar la tecla de encender-apagar 7 hasta que el indicador de calentamiento 6 se apague.

Por favor, observe también eventuales directivas nacionales suplementarias.

Eliminación
