Pkp3.6 - Pistola de cola BOSCH - Manual de utilização gratuito

Tipo de produto	Pistola de cola sem fio
Marca	Bosch
Modelo	PKP 3,6 LI
Número do artigo	3 603 B64 6..
Tempo de pré-aquecimento	Aprox. 15 segundos
Temperatura da cola	Aprox. 170 °C
Diâmetro do bastão de cola	7 mm
Comprimento do bastão de cola	150 mm
Peso (segundo EPTA 01/2003)	0,3 kg
Tipo de acumulador	Lítio-íon
Tensão nominal	3,6 V
Capacidade do acumulador	1,5 Ah
Autonomia por carga	Aprox. 30 minutos (6 bastões)
Tempo de carga	3 a 4 horas
Tensão de carga	5 V
Corrente de carga	500 mA
Faixa de temperatura de carga	+5 °C a +40 °C
Peso do carregador	0,1 kg
Classe de proteção	II
Desligamento automático	Após 5 minutos de inatividade
Materiais coláveis	Papel, papelão, madeira, couro, têxtil, cerâmica, metal, vidro, pedra, etc.
Segurança	Não tocar no bico quente; proteção contra curto-circuito; Electronic Cell Protection
Manutenção	Limpar com um objeto rombudo após resfriamento; não usar solventes
Peças de reposição	Usar apenas peças originais Bosch

Perguntas frequentes - Pkp3.6 BOSCH

Como carregar a bateria da pistola de cola Bosch PKP 3.6?

Conecte o carregador a uma tomada elétrica e insira o plugue de carga no soquete da pistola. A luz vermelha pisca durante a carga e fica verde fixa quando totalmente carregada. A carga completa leva 3 a 4 horas.

Quanto tempo leva para a pistola estar pronta para uso?

O tempo de pré-aquecimento é de aproximadamente 15 segundos. A luz verde pisca durante o aquecimento e fica fixa quando a cola está na temperatura (aproximadamente 170 °C).

Que tipos de bastões de cola usar?

Use apenas bastões de cola originais Bosch ou recomendados pelo fabricante, com diâmetro de 7 mm e comprimento de 150 mm. O uso de bastões não adequados pode causar problemas de fluxo ou vazamento.

O que fazer se o bastão de cola não avançar?

Verifique se o bastão não está gasto ou muito curto. Insira um novo bastão. Certifique-se de que o diâmetro está correto (7 mm). Se o problema persistir, use bastões originais.

A pistola de cola vaza ou escorre continuamente, o que fazer?

Isso pode ser devido a uma temperatura de fusão muito baixa do bastão. Use bastões originais. Se o fluxo persistir sem acionar o gatilho, pare o aparelho e deixe esfriar, depois verifique o bastão.

Quais são as instruções de segurança importantes?

Não toque no bico quente (170 °C) e na tampa de silicone. Não deixe o aparelho ligado sem vigilância. Proteja a pistola da umidade e do calor. Use apenas o carregador fornecido. Após o uso, coloque-a em segurança e deixe esfriar completamente antes de guardá-la.

Como limpar a pistola de cola?

Pare o aparelho e deixe esfriar. Remova os resíduos de cola resfriada com um objeto rombudo (ex. espátula de madeira). Nunca use solventes inflamáveis. Para roupas manchadas, a cola não pode ser removida.

Qual é a autonomia da bateria?

Uma bateria totalmente carregada permite aproximadamente 30 minutos de uso contínuo, o que corresponde ao uso de cerca de 6 bastões de cola. A bateria de lítio-íon pode ser recarregada a qualquer momento sem afetar sua vida útil.

O que fazer se a pistola não aquecer?

Verifique se o aparelho está ligado (pressione o botão Liga/Desliga até que a luz verde pisque). Se a luz não acender, a bateria pode estar descarregada: carregue-a. Se o problema persistir, contate o serviço pós-venda Bosch.

Pode-se colar poliestireno ou PVC com esta pistola?

Não, o manual desaconselha a colagem de PE, PP, PTFE, Styropor® e PVC flexível. Para poliestireno (espuma de estireno), use uma cola especial adequada a baixas temperaturas para evitar derreter o material.

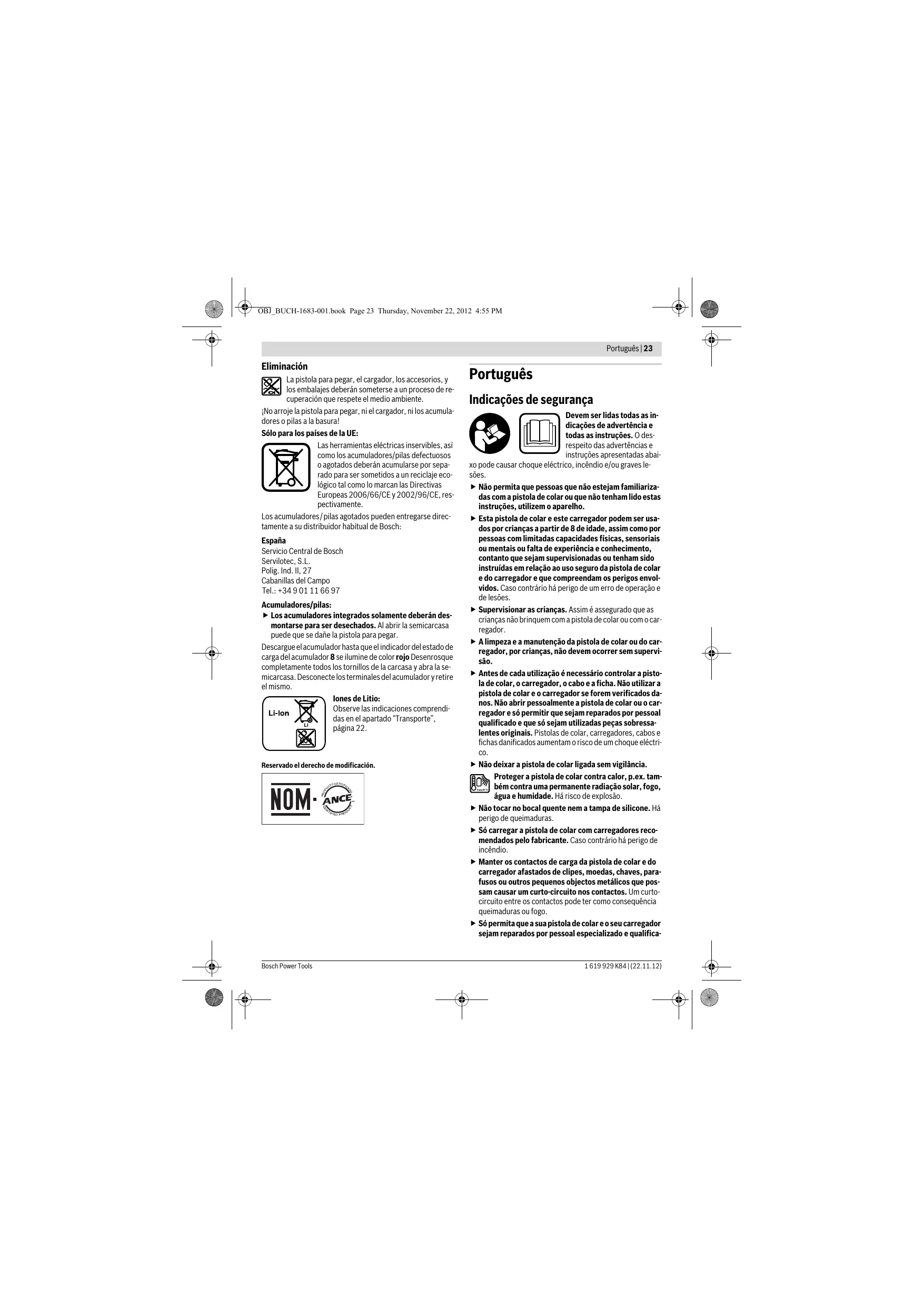

MANUAL DE UTILIZADOR Pkp3.6 BOSCH

Indicações de segurança

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções aparecidas abaixo

pode causar choque elétrico, incêndio e/ou graves lesões.

• Não permita que pessoas que não estejam familiarizadas com a pistola de cola ou que não tenham lido estas instruções utilizem o aparelho. Esta pistola de cola e este carregador podem ser usados por crianças a partir de 8 anos de idade, assim como por pessoas com capacidades físicas, sensoriais ou mentais limitadas ou falta de experiência e conhecimento, quando sejam supervisionadas ou tenham sido instruídas em relação ao uso seguro da pistola de cola e do carregador e que compreendam os perigos envolvidos. Caso contrário há perigo de erro de operação e de lesões. Supervisionar as crianças. Assim é assegurado que as crianças não brinquem com a pistola de cola ou com o carregador. A limpeza e a manutenção da pistola de cola ou do carregador, por crianças, não devem ocorrer sem supervisão. Antes de cada utilização é necessário controlar a pistola de cola, o carregador, o cabo e a ficha. Não utilizar a pistola de cola e o carregador se forem verificados danos. Não abrir pessoalmente a pistola de cola ou o carregador e não permitir que sejam reparados por pessoal qualificado e que sejam utilizadas peças sobressalentes originais. Pistolas de cola, carregadores, cabos e fichas danificados aumentam o risco de um choque elétrico.
• Não deixar a pistola de cola ligada sem vigilância.

Proteger a pistola de cola contra calor, p.ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão.

• Não tocar no local quente nem na tampa de silicone. Há perigo de queimaduras. Só carregar a pistola de cola com carregadores recomendados pelo fabricante. Caso contrário há perigo de incêndio. Manter os contactos de carga da pistola de cola e do carregador afastados de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam fazer um curto-circuito nos contactos. Um curto-circuito entre os contactos pode ter como consequência queimaduras ou fogo. Só permita que a sua pistola de cola e seu carregador sejam reparados por pessoal especializado e qualificado

e só com peças de reposição originais. Desta forma é assegurada a segurança do produto.

• Após a utilização, deverá depositar a pistola de cola em local seguro e permitir que arrefeça completamente, antes de guardá-la. O bocal quente pode causar danos e/ou queimaduras. No caso de aplicação incorrecta pode fazer líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entra em contacto com os olhos, mesmo deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

Indicações de segurança para carregadores

Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque elétrico.

Só se deve carregar acumuladores de iões de lítio ou acumuladores de iões de lítio incorporados em produtos da Bosch. A tensão do acumulador deve coincidir com a tensão de carga do carregador. Caso contrário, há perigo de incêndio e explosão. Manter o carregador limpo. Há risco de choque elétrico devido a sujidade. Em caso de danos e de utilização incorreta do acumulador, pode escapar vapor. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.

Descrição do produto e da potência

Utilização conforme as disposições

A pistola de colar é destinada para colar papel, papelão, cortiça, madeira, couro, têxteis, plástico alveolar, plástico (à exceção de PE, PP, PTFE, esferovite® e PVC flexível), cerâmica, porcelana, metal, vidro e pedras.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da pistola de colar nas páginas de esquemas.

1 Bocal 2 Tampa de silicone 3 Tecla de avanço 4 Bastão de cola* 5 Enchimento da caneta de cola 6 Indicação do aquecimento 7 Tecla de ligar-desligar 8 Indicação do estado de carga do acumulador 9 Ficha de carregar do carregador 10 Tomada para ficha do carregador

• Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados Técnicos

Pistola de color sem fio		PKP 3,6 LI
N° do produits		3 603 B64 6..
Período de aquecimento	s	aprox. 15
Temperatura de color	°C	aprox. 170
Diàmetro do bastão de cola	mm	Ø 7
Comprimento do bastão de cola	mm	150
Peso conforme EPTA-Procedure 01/2003	kg	0,3
Acumulador		Li-lões
Tensão nominal	V=	3,6
Capacidade	Ah	1,5
Número de elementos do acumulador		1
Tempo de funçãoamento por cargo do acumulador (de acordo com os métodos de teste da Bosch)	min	aprox. 30(corresponde ao processamento de aprox. 6 bastões de cola)

Carregador

N° do produits		2 609 120 4..
Tempo dearga	h	3,0 – 4,0
Tensão e ricerca do acumulo-dor	V=	5
Corrente de ricerca	mA	500
Faixa de temperatura de car-ga admissível	°C	+5 ... +40
Peso conforme EPTA-Procedure 01/2003	kg	0,1
Classe de proteção		☐/II

Montagem

Carregar o acumulador (veja figura A)

Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V.

O acumulador é fornecido parcialmente carregado.

Para assegurar a carga completa do acumulador, o acumulador deve ser carregado completamente (no mínimo 2-3 horas) antes da primeira utilização.

A pistola de cola não pode ser utilizada durante o processo de carga; ela não está com defeito se não funcionar durante o processo de carga.

O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.

A "Electronic Cell Protection (ECP)" protege o acumulador de iões de lítio contra descarga total. A pistola de cola é desligada através de um disjuntor de proteção, assim que o acumulador estiver descarregado. A cola não é mais aquecida.

Indicação da energia do acumulador

vermelho

lha

verde

Significado

.

O acumulador está carregado

C

O acumulador está completamente carregado

O acumulador tem menos do que 30% da sua capacidade e deveria ser carregado

O acumulador está completamente descarregado.

Piscar

0

Permanente aceso

• Introduzir a ficha de rede do carregador na tomada e a ficha de carregamento 9 na tomada 10.

Separar o carregador da rede elétrica se não for utilizado por muito tempo.

Proteger o carregador contra humidade!

Observar a indicação sobre a eliminação de forma ecológica.

Serviço

Colocação em serviço

Ligar

• Para colocar em funcionamento é necessário premir a tecla ligar-desligar 7 até a indicação de aquecimento 6 se iluminar de cor verde.

Indicação do aquecimento

verde

Significado

para aprox.

15s

A cola é aquecida

C

Nota: Se a pistola de cola não for usada por mais do que 5 minutos, ela desligar-se-á automaticamente.

• Ligar novamente a pistola de cola e controlar a indicação do estado de carga do acumulador 8.

Se a indicação do estado de carga do acumulador se iluminar por instantes em vermelho, significa que o acumulador deve ser carregado.

• Após a utilização, deverá depositar a pistola de cola em local seguro e permitir que arrefeça completamente, antes de guardá-la. O bocal quente pode causar danos e/ou queimaduras.

Indicações de trabalho

Proteger pessoas e animais contra a cola quente e contra a ponta do bocal. A cola e a ponta do bocal aquecem até 170°C e há risco de queimaduras. Se cola quente entrar em contacto com a pele, mantenha imediatamente a área afetada durante vários minutos sob um jato de água fria. Não tente remover a cola da pele.

Só utilizar colas recomendadas para a pistola de cola (veja página 3).

As uniões coladas podem soltar-se sob o efeito de humidade.

Preparação da cola

O local a ser colado deve estar limpo, seco e sem gordura.

Os materiais a serem colados, assim como a superfície sobre a qual é realizado o trabalho, não devem ser facilmente inflamáveis.

Materiais sensíveis ao calor devem ser testados antes, com uma peça de ensaio, para verificar se são adequados.

A temperatura ambiente e as peças a serem coladas não devem estar mais frias do que +5°C nem mais quentes do que +50°C.

Materiais que esfriam rapidamente, como por exemplo metais, deveriam ser aquecidos com uma pistola de ar quente.

• Introduzir o bastão de cola 4 apropriado para o material, pelo lado de trás da pistola de cola.
• Ligar a pistola de cola e deixar esquentar (veja "Ligar", página 25). A pistola de cola está pronta para funcionar após aprox. 15 segundos.
• Premir a tecla de avanço 3 com pressão moderada.
• Passar a cola sobre um lado (veja também "Dicas de aplicação", página 25).
• Pressionar os materiais a serem colados entre si, imediatamente após a aplicação da cola. Agora não é mais possível corrigir o local a ser colado. O local colado pode ser corrigido antes de aprox. 2 min de resfriamento.

Dicas de aplicação

Material/peça a ser trabalhada - Recomendação

peças largas e longas

Aplicar a cola em pontos

materiais flexíveis

Aplicar a cola linearmente

(porex.materiais texteis)

Remover resíduos de cola, após o resfriamento, com um objeto obtuso. As junções podem ser novamente soltas, se necessário, por aquecimento.

• Não utilize solventes inflamáveis para limpar os locais a serem colados. Restos de solventes podem se inflamar devido à cola quente ou desenvolver vapores nocivos.

Restos de cola sobre a roupa não podem mais ser removidos. Os locais colados podem ser pintados.

26 | Português

Avaria - Causas e ações corretivas

Problema	Causa	Solução
O bastão de cola não é transporte do.	O bastão de cola está gasto.	Introduzir um novo bastão de cola.
	Diâmetro do bastão de cola grande de mais ou pouco demais.	Utilizar bastões de cola originais recomendados.
	Bastão de cola curto demais.	Utilizar bastões de cola originais recomendados.
		Introduzir mais um bastão de cola.
O bastão de cola cai para fora da pistola de colar.	Diâmetro do bastão de cola(PC)pequeiro demais.	Utilizar bastões de cola originais recomendados.
Depois do final do avanço, longo tempo de funcaoamento por iner-cia ou de gotejamento.	A temperatura de fusão do bastão de co-à baixa demais.	Utilizar bastões de cola originais recomendados.
A pistola de color pinga constante-mente, sem que o avanço soit ac-cionado.	A temperatura de fusão do bastão de co-à baixa demais.	Utilizar bastões de cola originais recomendados.
O'avanço bloqueia devido à saída da cola por trás.	Diâmetro do bastão de cola(PC)pequeiro demais.e/ouA temperatura de fusão do bastão de co-à baixa demais.	Utilizar bastões de cola originais recomendados.
A cola não flui uniformamente.	A temperatura de fusão do bastão de co-à baixa demais.	Aguardar o tempo de aquecimento da pistola de colar.
	O'avanço não é uniforme.	Acionar a tecla de avanço lenta e uniformem-te.
A superficie de cola sou está segura um um punto.	A cola já se arrefeceu parcialmente antes da união das peças.	Juntar as peça mais rapidamente.
		Em vez de aplicar a cola de forma plana, aplicque pontos de cola ou cordões de cola.
		Aquecer previamente a superficie a ser colada com ar quente.
A união colada se soltadecessosde arr focecer.	A superficie colada está muito gordurosa ou é lisa demais.	Desengordurar a superficie a ser colada ou tor-ná-la mais aspera.
	A superficie a ser colada está muito poei-renta.	Limpar a superficie a ser colada.
	O material da peça não é apropriado.	A cola de fusão não é apropriada. Usar uma cola especial.
Os ladrilhos colados se solta em recintos humidos.	A humididade penetrha no local colado.	A cola de fusão não é apropriada. Usar cola especial a base de cimento.
As solas coladas se soltam.	A humididade dilata o couro e penetrateno local colado.	A cola de fusão não é apropriada. Usar uma cola especial.
No final da aplicação da cola se for-mam "fios" ao elevar a pistola de colar do local a ser colado.	O'avanço não está acontecido antes de terminar a aplicacão da cola.	Parar o'avanço muito antes de terminar a aplicacão da cola.
	O bocal de saída não foi limpado.	Ao terminar a aplicação da cola, se deve limpar o bocal raspondo-o sobre a peça a ser colada antes de levantar a caneta de cola.
A peça a ser colada derrete.	A peça a ser colada é de material com baixa temperatura de fusão, por ex. es-puma de estireno.	A cola de fusão não é apropriada. Usar uma cola especial.

Português | 27

Problema	Causa	Solução
Queimaduras nos dedos ao colar.	A cola passaleo papel durante a aplicação da cola.	Não segurar a peça a ser colada nas mãos.
		Executar a aplicação sobre uma base de silicone resistente ao calor.
	A cola passaleo tecido durante a aplicação da cola.	Não segurar a peça a ser colada nas mãos.
		Executar a aplicação sobre uma base de silicone resistente ao calor.
	Peça de metal aquecida.	Não segurar a peça a ser colada nas mãos.
		Executar a aplicação sobre uma base de silicone resistente ao calor.
		Fixar a peça a ser colada.

Manutenção e Serviço

Manutenção e limpeza

▸ Atenção! Desligar a pistola de cola antes de trabalhos de manutenção ou de limpeza. ▸ Manter a pistola de cola sempre limpa, para trabalhar bem e de forma segura.

Um bastão de cola 4 colocado não pode ser retirado pelo lado de trás da pistola de cola.

Se a pistola de cola e o carregador falharem apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por um oficial de serviço autorizado para ferramentas elétricas Bosch.

Depois que a cola estiver dura, ela poderá ser removida com um objeto obtuso. Não use solventes para a limpeza.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos, como consta na placa de características da pistola de colar ou na do carregador.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Transporte

Os acumuladores de iões de lítio contidos estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as exigências especiais quanto à embalagem e à designação. Neste caso, é necessário consultar um especialista em materiais perigosos ao preparar a peça a ser realizada.

Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem.

A pistola de colar, o carregador, os acessórios e as embalagens devem ser dispostos para uma reciclagem de matéria-prima de forma ecológica.

Não deitar a pistola de colar, o carregador e os acumuladores e as pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Directivas Europeias 2002/96/CE relativa aos resíduos de ferramentas eléctricas e 2006/66/CE, é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzi-los a uma reciclagem ecológica.

Acumuladores/pilhas:

• Acumuladores integrados não devem ser abertos para serem descartados. A pistola de colar pode ser danificada se a carcaça for aberta.

Descarregar o acumulador até a indicação do estado de carga do acumulador 8 estar iluminada em vermelho. Desaparafusar todos os parafusos da carcaça e abrir a tampa da carcaça. Separar as conexões no acumulador e retirar o acumulador.

Iões de lítio:

Observar as indicações no capítulo "Transporte", página 27.

Sob reserva de alterações.
