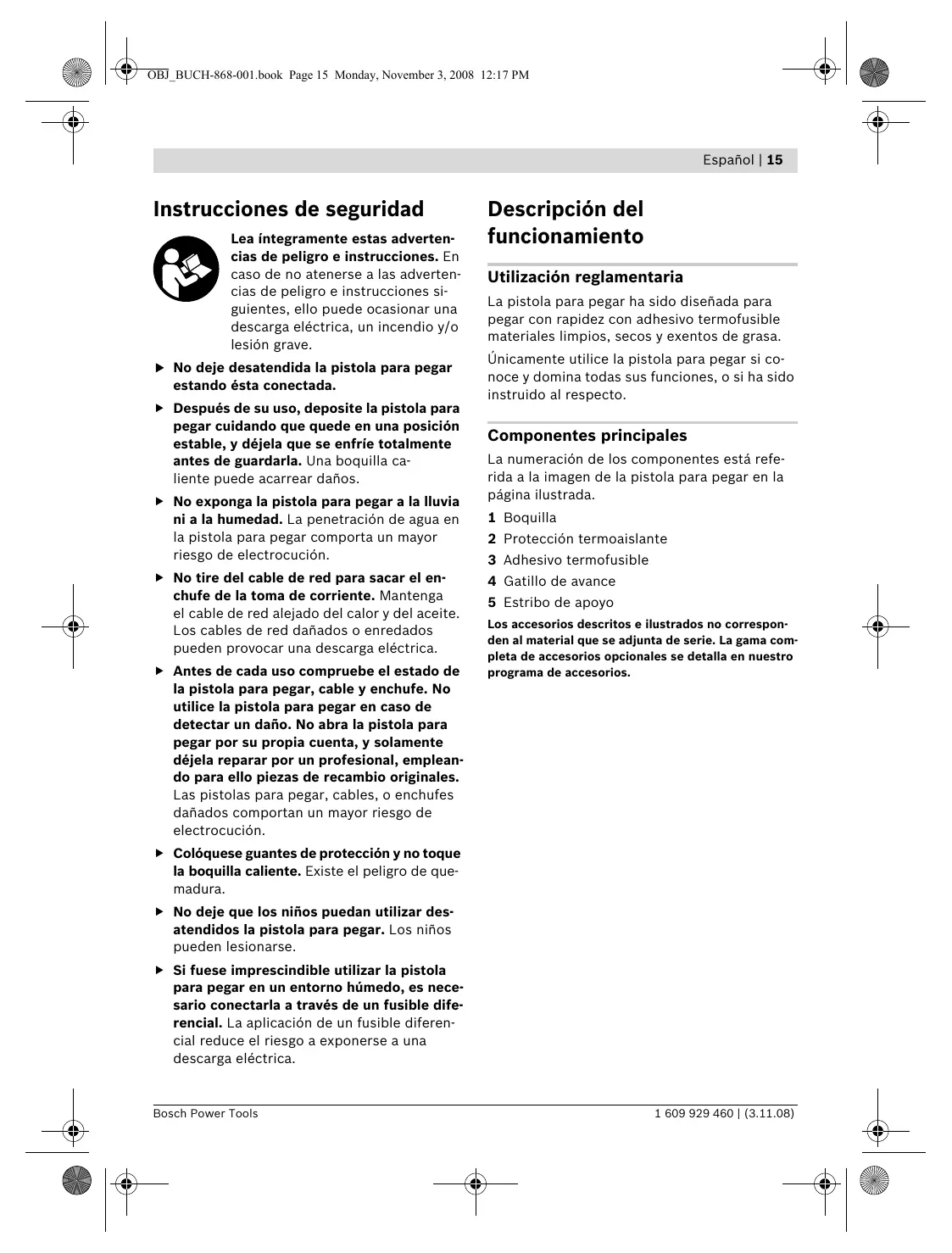

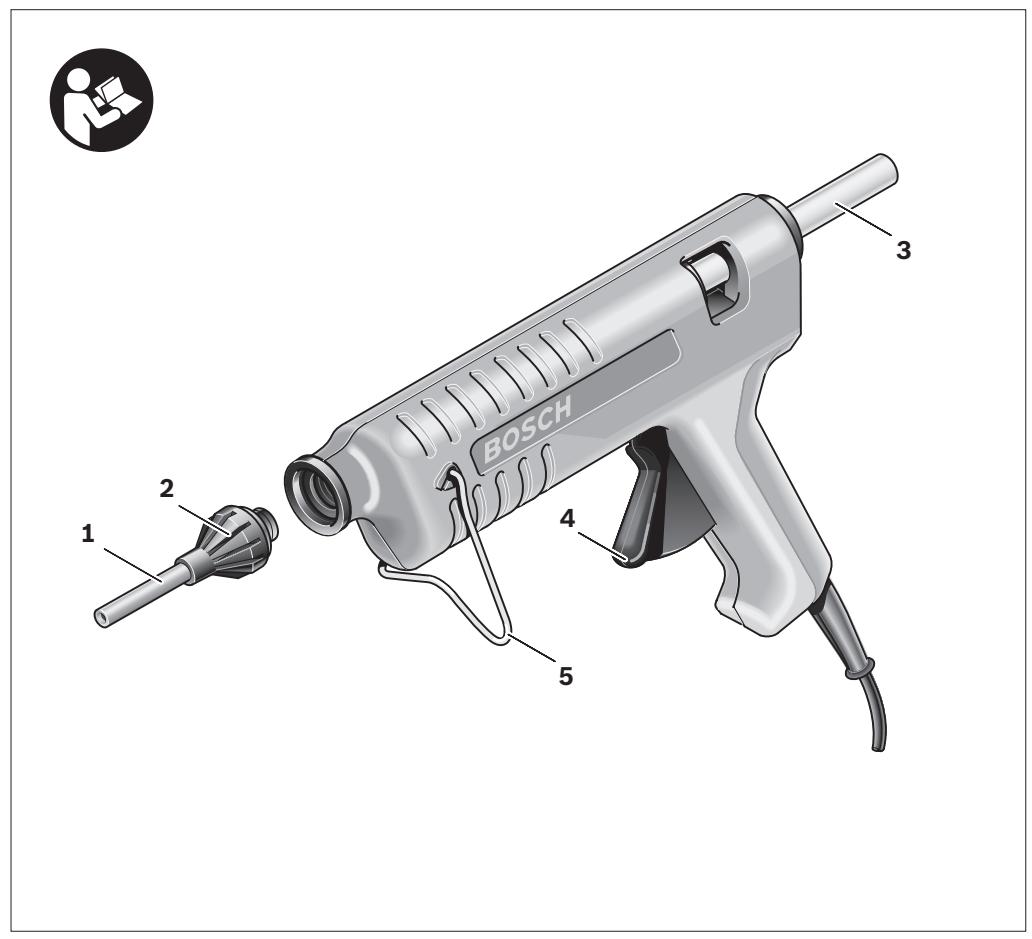

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. f No deje desatendida la pistola para pegar estando ésta conectada. f Después de su uso, deposite la pistola para pegar cuidando que quede en una posición estable, y déjela que se enfríe totalmente antes de guardarla. Una boquilla caliente puede acarrear daños. f No exponga la pistola para pegar a la lluvia ni a la humedad. La penetración de agua en la pistola para pegar comporta un mayor riesgo de electrocución. f No tire del cable de red para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor y del aceite. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. f Antes de cada uso compruebe el estado de la pistola para pegar, cable y enchufe. No utilice la pistola para pegar en caso de detectar un daño. No abra la pistola para pegar por su propia cuenta, y solamente déjela reparar por un profesional, empleando para ello piezas de recambio originales. Las pistolas para pegar, cables, o enchufes dañados comportan un mayor riesgo de electrocución. Descripción del funcionamiento Utilización reglamentaria La pistola para pegar ha sido diseñada para pegar con rapidez con adhesivo termofusible materiales limpios, secos y exentos de grasa. Únicamente utilice la pistola para pegar si conoce y domina todas sus funciones, o si ha sido instruido al respecto. Componentes principales La numeración de los componentes está referida a la imagen de la pistola para pegar en la página ilustrada. 1 Boquilla 2 Protección termoaislante 3 Adhesivo termofusible 4 Gatillo de avance 5 Estribo de apoyo Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios. f Colóquese guantes de protección y no toque la boquilla caliente. Existe el peligro de quemadura. f No deje que los niños puedan utilizar desatendidos la pistola para pegar. Los niños pueden lesionarse. f Si fuese imprescindible utilizar la pistola para pegar en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica. Bosch Power Tools 1 609 929 460 | (3.11.08) OBJ_BUCH-868-001.book Page 16 Monday, November 3, 2008 12:17 PM 16 | Español Operación Datos técnicos Pistola para pegar PKP 18 E

Nº de artículo Potencia absorbida nominal – Calentamiento – Mantenimiento de la temperatura Tiempo de calentamiento

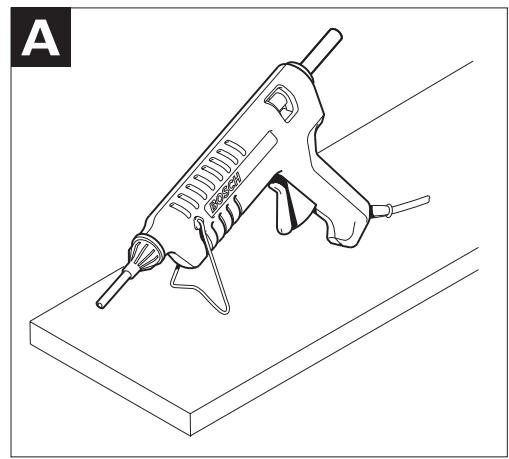

Puesta en marcha f ¡Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de características de la pistola para pegar. Las pistolas para pegar marcadas con 230 V pueden funcionar también a 220 V. Conexión/desconexión (ver figura A) Para conectar la pistola para pegar conecte el enchufe a la toma de corriente.

Rendimiento de pegado g/min

Antes de comenzar a pegar, deje conectada la pistola para pegar aprox. 7 min para que se caliente. Para ello, deposite la pistola para pegar sobre el estribo de apoyo 5 según figura. Long. de barra de adhesivo termofusible

45–200 Para desconectar la pistola para pegar saque el enchufe de la toma de corriente. Peso según EPTA-Procedure 01/2003

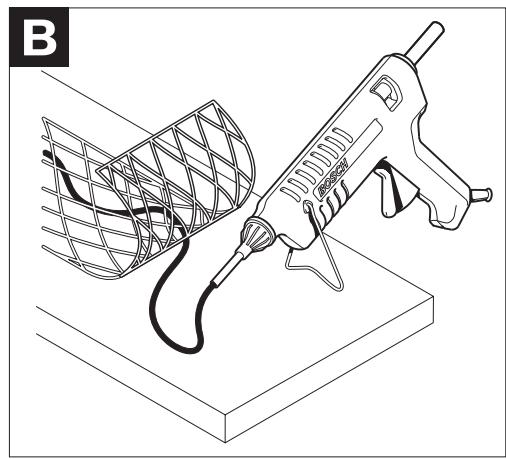

0,35 Temperatura de pegado Clase de protección /II Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones específicas para ciertos países. Preste atención al nº de artículo en la placa de características de su pistola para pegar. Las denominaciones comerciales de algunas pistolas para pegar pueden variar. Montaje Enrosque la boquilla 1. Aloje los extremos del estribo de apoyo 5 en las aberturas situadas a ambos lados de la pistola para pegar. f Después de su uso, deposite la pistola para pegar cuidando que quede en una posición estable, y déjela que se enfríe totalmente antes de guardarla. Una boquilla caliente puede acarrear daños. Instrucciones para la operación f Si las pausas de trabajo son prolongadas saque el enchufe de la red. f Proteja a las personas y animales del adhesivo y de la punta de la boquilla calientes. Ya que el adhesivo y la punta de la boquilla alcanzan 200 °C existe el peligro de quemadura. Si el adhesivo caliente llega tocar su piel, refrigere inmediatamente la zona afectada durante algunos minutos bajo un chorro de agua fría. No intente desprender el adhesivo de la piel. Una vez caliente la pistola para pegar, el acumulador de calor que integra permite utilizarla también teniéndola desconectada de la red. Si comienza a ponerse pastoso el adhesivo que sale por la boquilla, vuelva a conectar el enchufe a la toma de corriente. 1 609 929 460 | (3.11.08) Bosch Power Tools OBJ_BUCH-868-001.book Page 17 Monday, November 3, 2008 12:17 PM Español | 17 Preparativos para el pegado Las áreas a pegar deberán estar limpias, secas y exentas de grasa. Dele aspereza a las superficies lisas antes de pegarlas. f No utilice disolventes combustibles para limpiar las áreas a pegar. El adhesivo caliente podría llegar a inflamar los restos de disolvente o producir vapores nocivos. La temperatura ambiente y las piezas a pegar no deberán tener una temperatura inferior a +5 °C ni superior a +50 °C. Para mejorar la adherencia en materiales que se enfrían rápidamente (p.ej. el acero) caliéntelos primero, p.ej., con un decapador por aire caliente. Pegado (ver figura B) Deje que se caliente la pistola para pegar. Inserte por detrás en la pistola para pegar el adhesivo termofusible 3 apropiado al material a pegar. Accione con presión moderada el gatillo de avance 4. Aplique el adhesivo por puntos, exceptuando los materiales flexibles (p.ej. textiles) en los que deberá aplicarse formando una línea en zigzag. Una vez aplicado el adhesivo presione inmediatamente los materiales a pegar durante 30 s, aprox. La unión puede solicitarse después de un tiempo de enfriamiento de aprox. 5 min. Cuando no la utilice, deposite la pistola para pegar sobre el estribo de apoyo 5. Una vez enfriados, desprenda los restos de adhesivo con un cuchillo afilado. En caso de necesidad pueden desunirse las piezas calentando la unión. Mantenimiento y servicio Mantenimiento y limpieza f Antes de cualquier manipulación en la pistola para pegar extraiga el enchufe de red de la toma de corriente. f Siempre mantenga limpia la pistola para pegar para trabajar con eficacia y seguridad. Una barra de adhesivo 3 alojada en la pistola para pegar no puede sacarse tirando de ella hacia atrás. Si a pesar de los esmerados procesos de fabricación y control, la pistola para pegar llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la pistola para pegar. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Las áreas de unión pueden pintarse. España Cambio de boquilla Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63 La boquilla 1 solamente puede cambiarse si está caliente. Para ello, deje funcionando la pistola para pegar aprox. 2 min. f Utilice unos guantes de protección al cambiar de boquilla. Únicamente sujete la boquilla caliente por la protección termoaislante 2. Podría quemarse al tocar la punta de la boquilla caliente. Apriete a mano la nueva boquilla 1. Bosch Power Tools 1 609 929 460 | (3.11.08) OBJ_BUCH-868-001.book Page 18 Monday, November 3, 2008 12:17 PM 18 | Español Reservado el derecho de modificación. O CERTIFIC

Argentina ¡No arroje las pistolas para pegar a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Las pistolas para pegar, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
