BEDIENUNGSANLEITUNG PKP 18 E - REV 11-2008 BOSCH

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite

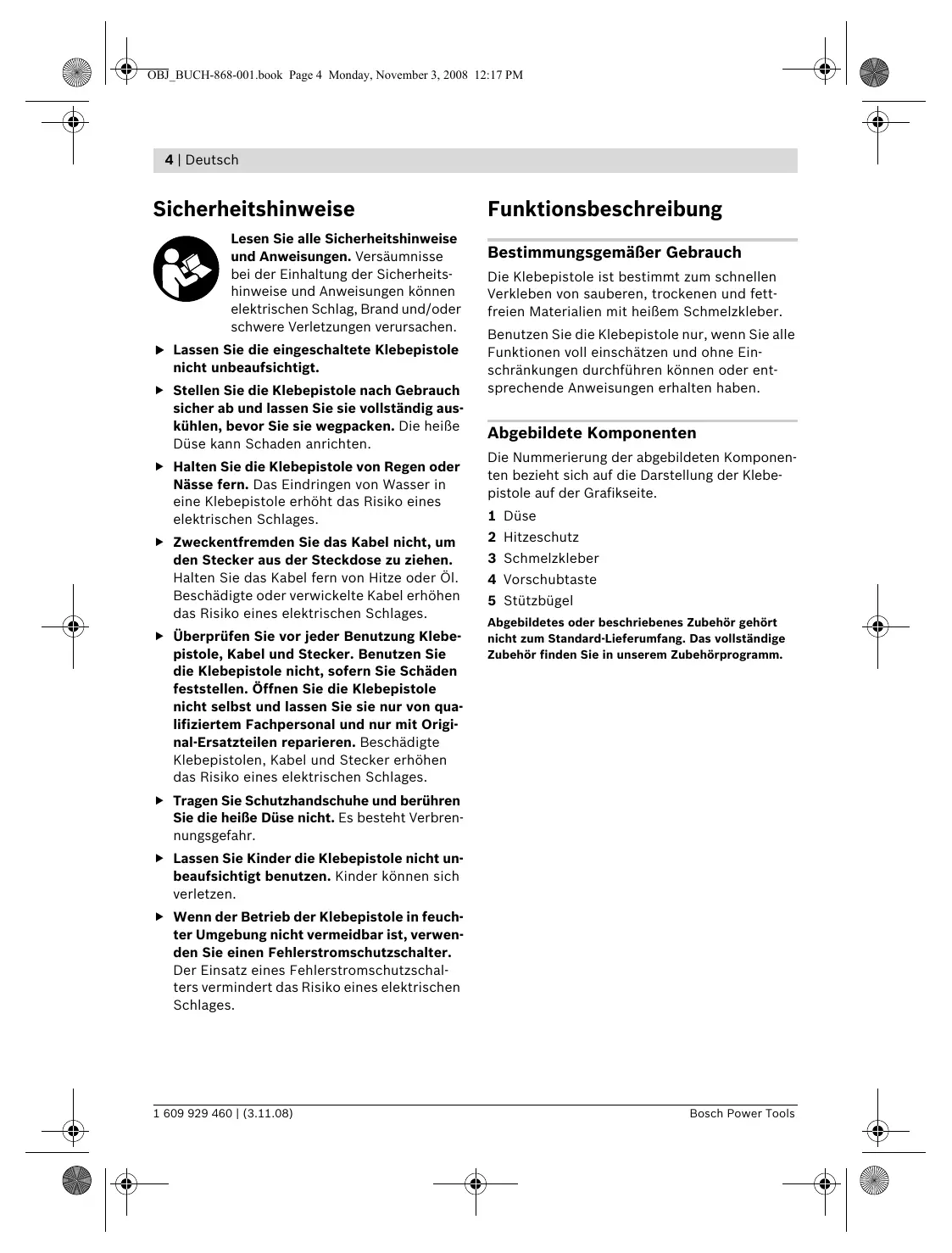

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. f Lassen Sie die eingeschaltete Klebepistole nicht unbeaufsichtigt. f Stellen Sie die Klebepistole nach Gebrauch sicher ab und lassen Sie sie vollständig auskühlen, bevor Sie sie wegpacken. Die heiße Düse kann Schaden anrichten. f Halten Sie die Klebepistole von Regen oder Nässe fern. Das Eindringen von Wasser in eine Klebepistole erhöht das Risiko eines elektrischen Schlages. f Zweckentfremden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze oder Öl. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. f Überprüfen Sie vor jeder Benutzung Klebepistole, Kabel und Stecker. Benutzen Sie die Klebepistole nicht, sofern Sie Schäden feststellen. Öffnen Sie die Klebepistole nicht selbst und lassen Sie sie nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Klebepistolen, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. Funktionsbeschreibung Bestimmungsgemäßer Gebrauch Die Klebepistole ist bestimmt zum schnellen Verkleben von sauberen, trockenen und fettfreien Materialien mit heißem Schmelzkleber. Benutzen Sie die Klebepistole nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung der Klebepistole auf der Grafikseite. 1 Düse 2 Hitzeschutz 3 Schmelzkleber 4 Vorschubtaste 5 Stützbügel Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. f Tragen Sie Schutzhandschuhe und berühren Sie die heiße Düse nicht. Es besteht Verbrennungsgefahr. f Lassen Sie Kinder die Klebepistole nicht unbeaufsichtigt benutzen. Kinder können sich verletzen. f Wenn der Betrieb der Klebepistole in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. 1 609 929 460 | (3.11.08) Bosch Power Tools OBJ_BUCH-868-001.book Page 5 Monday, November 3, 2008 12:17 PM Deutsch | 5 Ein-/Ausschalten (siehe Bild A) Technische Daten Klebepistole PKP 18 E Sachnummer

Nennaufnahmeleistung – Aufheizen – Warmhalten Aufheizzeit Klebetemperatur Klebeleistung

Durchmesser Schmelzkleber

45–200 Gewicht entsprechend EPTA-Procedure 01/2003 Schutzklasse

0,35 /II Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihrer Klebepistole. Die Handelsbezeichnungen einzelner Klebepistolen können variieren. Montage Schrauben Sie eine Düse 1 auf. Stecken Sie den Stützbügel 5 in die Aussparungen auf beiden Seiten der Klebepistole. Betrieb Inbetriebnahme f Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild der Klebepistole übereinstimmen. Mit 230 V gekennzeichnete Klebepistolen können auch an 220 V betrieben werden. Zum Einschalten der Klebepistole stecken Sie den Netzstecker in die Steckdose. Lassen Sie die Klebepistole vor Arbeitsbeginn ca. 7 min aufheizen. Stellen Sie die Klebepistole dazu wie im Bild dargestellt auf dem Stützbügel 5 ab. Zum Ausschalten der Klebepistole ziehen Sie den Netzstecker aus der Steckdose. f Stellen Sie die Klebepistole nach Gebrauch sicher ab und lassen Sie sie vollständig auskühlen, bevor Sie sie wegpacken. Die heiße Düse kann Schaden anrichten. Arbeitshinweise f Ziehen Sie bei längeren Arbeitspausen den Netzstecker. f Schützen Sie Personen und Tiere vor dem heißen Klebstoff und der Düsenspitze. Klebstoff und Düsenspitze werden 200 °C heiß, es besteht Verbrennungsgefahr. Wenn heißer Klebstoff die Haut berührt, halten Sie die betroffene Stelle sofort einige Minuten unter einen kalten Wasserstrahl. Versuchen Sie nicht, den Klebstoff von der Haut zu entfernen. Durch den Wärmespeicher kann die Klebepistole nach dem Aufheizen auch ausgeschaltet benutzt werden. Wird der ausgetretene Klebstoff zähflüssiger, stecken Sie den Netzstecker wieder in die Steckdose. Klebevorbereitung Die Klebestellen müssen sauber, trocken und fettfrei sein. Rauen Sie glatte Oberflächen vor dem Kleben auf. f Verwenden Sie keine brennbaren Lösungsmittel zum Reinigen der Klebestellen. Lösungsmittelreste können sich durch den heißen Kleber entzünden oder schädliche Dämpfe entwickeln. Die Umgebungstemperatur und die zu klebenden Werkstücke dürfen nicht kälter als +5 °C und nicht wärmer als +50 °C sein. Wärmen Sie schnell abkühlende Materialien (z.B. Stahl) zur besseren Klebehaftung an, z.B. mit einem Heißluftgebläse. Bosch Power Tools 1 609 929 460 | (3.11.08) OBJ_BUCH-868-001.book Page 6 Monday, November 3, 2008 12:17 PM 6 | Deutsch Kleben (siehe Bild B) Lassen Sie die Klebepistole aufheizen. Führen Sie den zum Material passenden Schmelzkleber 3 von hinten in die Klebepistole ein. Drücken Sie mit mäßigem Druck auf die Vorschubtaste 4. Tragen Sie den Klebstoff punktförmig auf, beim Kleben flexibler Materialien (z.B. Textilien) als Zickzacklinie. Drücken Sie die zu verklebenden Materialien nach dem Auftragen des Klebstoffs sofort für ca. 30 s zusammen. Nach ca. 5 min Abkühlzeit ist die Klebestelle belastbar. Stellen Sie die Klebepistole zwischen den Klebevorgängen auf dem Stützbügel 5 ab. Entfernen Sie Klebstoffreste nach dem Erkalten mit einem scharfen Messer. Die Klebestellen lassen sich bei Bedarf durch Erhitzen wieder lösen. Die Klebestellen sind lackierbar. Düsenwechsel Die Düse 1 kann nur in warmem Zustand gewechselt werden. Heizen Sie die Klebepistole dazu ca. 2 min auf. f Tragen Sie beim Düsenwechsel Schutzhandschuhe. Fassen Sie die erwärmte Düse nur am Hitzeschutz 2 an. An der heißen Düsenspitze besteht Verbrennungsgefahr. Ziehen Sie die neue Düse 1 handfest an. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten an der Klebepistole den Netzstecker aus der Steckdose. f Halten Sie die Klebepistole sauber, um gut und sicher zu arbeiten. Ein eingesetzter Schmelzkleber 3 kann nicht nach hinten aus der Klebepistole entfernt werden. Sollte die Klebepistole trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild der Klebepistole an. 1 609 929 460 | (3.11.08) Bosch Power Tools OBJ_BUCH-868-001.book Page 7 Monday, November 3, 2008 12:17 PM Deutsch | 7 Entsorgung Klebepistolen, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Klebepistolen nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. Bosch Power Tools 1 609 929 460 | (3.11.08) OBJ_BUCH-868-001.book Page 8 Monday, November 3, 2008 12:17 PM 8 | English Safety Notes
