Producttype	Elektrisch lijmpistool
Merk	BOSCH
Model	PKP 18 E
Voeding	Netstroom 220-240 V, 50/60 Hz
Nominaal vermogen (verwarming)	200 W
Vermogen temperatuurbehoud	16 W
Opwarmtijd	Ongeveer 7 minuten
Lijmtemperatuur	200 °C
Lijmdebiet	20 g/min
Diameter geschikte lijmstaaf	11 mm
Lengte geschikte lijmstaaf	45 tot 200 mm
Gewicht (volgens EPTA 01/2003)	0,35 kg
Beschermingsklasse	II (dubbele isolatie)
Kabellengte	Ongeveer 2 m (schatting)
Afmetingen (L x B x H)	Ongeveer 20 x 5 x 8 cm (schatting)
Mondstuk	Verwijderbaar metalen mondstuk, hittebescherming
Steunbeugel	Geïntegreerd, voor veilige plaatsing
Onderhoud en reiniging	Stroom uitschakelen voor reiniging; afgekoelde lijmresten met een mes verwijderen
Veiligheid	Niet onbeheerd achterlaten, brandgevaar, handschoenen dragen
Reserveonderdelen	Mondstuk, lijmstaven; neem contact op met Bosch klantenservice
Beoogd gebruik	Snel lijmen van schone, droge en ontvette materialen

Veelgestelde vragen - PKP 18 E - REV 11-2008 BOSCH

Welk type lijmstaaf gebruiken met de Bosch PKP 18 E?

Gebruik lijmstaven met een diameter van 11 mm en een lengte tussen 45 en 200 mm. Zorg ervoor dat ze geschikt zijn voor een temperatuur van 200 °C.

Hoe lang duurt het voordat het pistool heet is?

De opwarmtijd is ongeveer 7 minuten. Wacht deze tijd voordat u het pistool voor het eerst gebruikt of na een lange onderbreking.

Hoe maak ik het lijmpistool schoon na gebruik?

Laat het apparaat volledig afkoelen en verwijder lijmresten met een scherp mes. Gebruik geen brandbare oplosmiddelen.

Kan ik het pistool op vochtige oppervlakken gebruiken?

Nee, de te lijmen oppervlakken moeten schoon, droog en vetvrij zijn. Vocht vermindert de hechting en kan spatten veroorzaken.

Wat te doen bij contact van hete lijm met de huid?

Breng de verbrande plek onmiddellijk onder koud stromend water gedurende enkele minuten. Probeer de lijm niet van de huid te verwijderen.

Hoe vervang ik het mondstuk van het pistool?

Verwarm het pistool ongeveer 2 minuten, gebruik dan een hittebescherming en handschoenen, schroef het warme mondstuk los en draai het nieuwe mondstuk met de hand vast.

Kan het pistool aangesloten blijven zonder toezicht?

Nee, laat het pistool nooit onbeheerd aan staan. Na gebruik trek de stekker uit het stopcontact en plaats het op de steunbeugel tot het volledig is afgekoeld.

Welke materialen kan ik met dit pistool lijmen?

Dit pistool is ontworpen voor het lijmen van materialen zoals hout, kunststof, textiel, karton, enz. Zorg ervoor dat de oppervlakken schoon zijn en geschikt voor hete lijm.

Hoe onderhoud ik het pistool om de levensduur te verlengen?

Reinig regelmatig het mondstuk en de buitenkant. Vermijd stoten en bewaar het op een droge plaats. Laat het apparaat indien nodig nakijken door de Bosch klantenservice.

Waar kan ik reserveonderdelen vinden voor de Bosch PKP 18 E?

Neem contact op met de Bosch klantenservice (service na verkoop voor elektrisch gereedschap) of bezoek de Bosch website voor originele reserveonderdelen.

GEBRUIKSAANWIJZING PKP 18 E - REV 11-2008 BOSCH

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el PpwtuO obnyw xphons
tr Original isletme talimati

2

Deutsch. 4

English. Page 8

Français.. Page 11

Espanol . Pagina 15

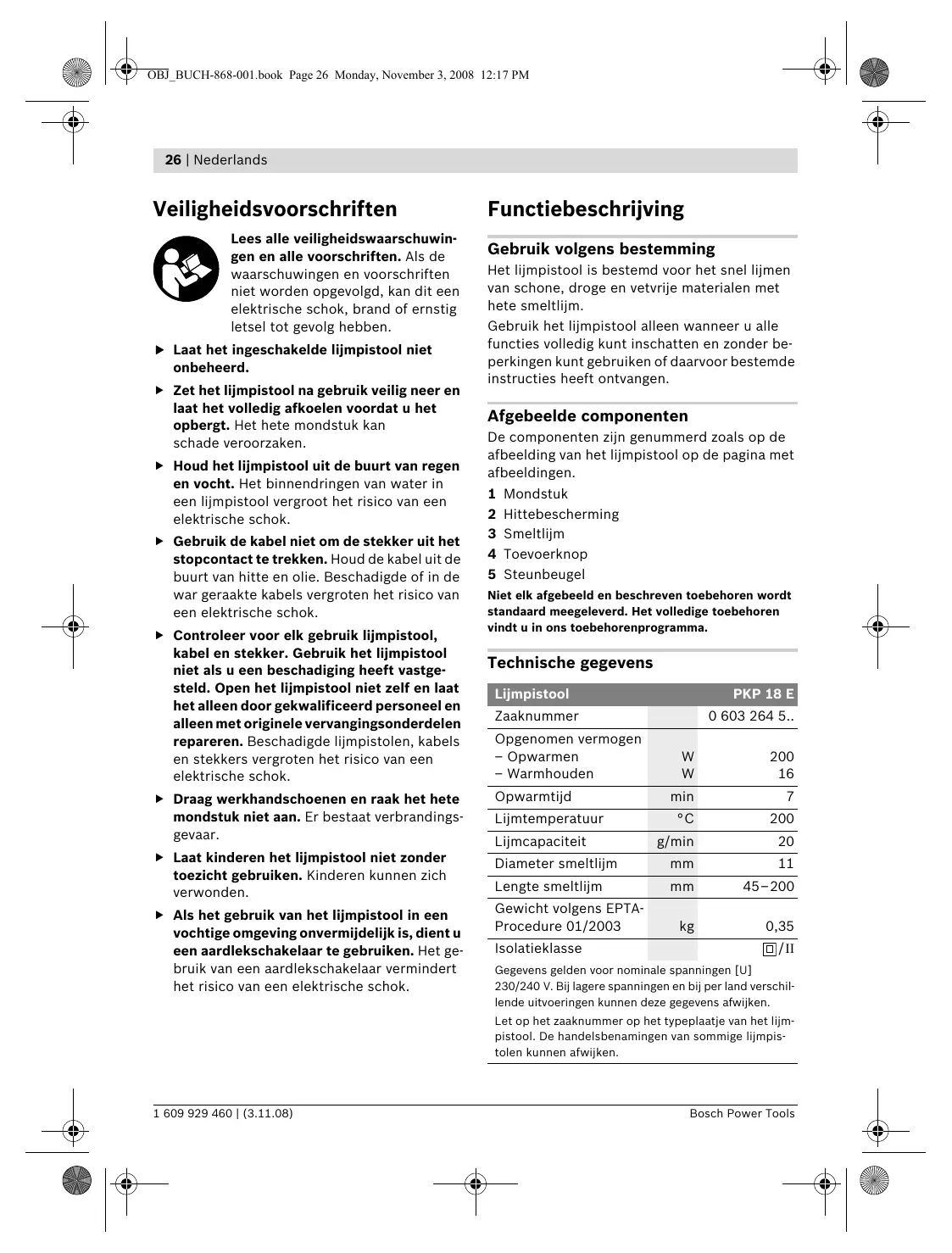

Veiligheidsvoorschriften

Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Laat het ingeschakelde lijmpistol nicht onbeheard.
Zet het lijmpistool na gebruik veilig neer en LAST het volledig afkoelen voordat u het opbergt. Het hete mondstuk kan schade veroorzaken.
Houd het lijmpistol uit de buurt van regen en vocht. Het binnendringen van water in een lijmpistol vergroot het risico van een elektrische schok.
Gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte en olie. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Controleer voor elk gebruik lijmpistool, kabel en stekker. Gebruik het lijmpistool Niet als u een beschadiging heeft vastgesteld. Open het lijmpistool Niet zich en LAST het alleen door gekwalificeerd personeel en alleen met originele verrangingsonderdelen repareren. Beschadigde lijmpistolen, kabels en stekkers vergroten het risico van een elektrische schok.
Draag werkhandsochoenen en raak het het hemetondstuk Niet aan. Er bestaat verbrandingsgevaar.
Laat kinderen het lijmpistool nicht zonder toezicht gebruiken. Kinderen können sich verwonden.
Als het gebruik van het lijmpistool in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Functiebeschrijving

Gebruik volgens bestemming

Het lijmpistool is bestemd voor het snel lijmen van schone, droge en vetvrijne materialen met hete smeltlijk.

Gebruik het lijmpistool alleen wanner u alle functies volledig kutn inschatten en zonder beperkingen kutng gebruiken ofaarvoor bestemde instructies heeft ontvangen.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het lijmpistool op de pagina met afbeeldingen.

1 Mondstuk
2 Hitbeschemming
3 Smeltlijm
4 Toevoerknop
5 Steunbeugel

Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Lijmpistol		PKP 18 E
Zaaknummer		0 603 264 5..
Opgenomen vermogen
- Opwarmen	W	200
- Warmhouden	W	16
Opwarmtijd	min	7
Lijmtemperatuur	°C	200
Lijmcapaciteit	g/min	20
Diameter smeltlijm	mm	11
Lengte smeltlijm	mm	45–200
Gewicht volgens EPTA-Procedure 01/2003	kg	0,35
Isolatieklasse		☐/II
Gegevens gelden voor nominale spanningen [U]230/240 V. Bij lagere spanningen en bij per land verzil-lende uitvoeringen hunnen.Deze gegevens afwijken.Let op het zaaknummer op het typeplaatje van het lijmpistol. De handelsbenamingen van sommige lijmpis-tolen hunnen afwijken.

Montage

Schroef een mondstuk 1 vast. Steek de steunbeugel 5 in de uitsparingen aan beiden zijden van het lijmpistool.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het lijmpistol. Met 230 V aangeduide lijmpistolen+kennen ook met 220 V worden gezruikt.

In- en uitschakelen (zie afbeelding A)

Als u het lijmpistool wilt inschakelen, steekt u de netstekker in het stopcontact.

Laat het lijmpistool voor het begin van de werkzaamheden circa 7 minuten opwarmen. Zet het lijmpistool waar voor op de steunbeugel 5 neer zoals op de afbeelding getoond.

Als u het lijmpistool wilt uitschakelen, trekt u de netstekker uit het stopcontact.

Zet het lijmpistool na gebruik veilig neer en laat het volledig afkoelen voordat u het opbergt. Het hete mondstuk kan schade veroorzaken.

Tips voor de werkzaamheden

Trek de stekker uit het stopcontact als u de werkzaamheden voor langerearend onderbreekt.
Bescherm Personen en dieren gegen hete lijm en de punt van het mondstuk. De lijm en de spitse sunt van het mondstuk worden 200^ heet. Er bestaat het risico van verbrandingen. Wanner hete lijm met de huid in aanraking komt, moet u de plaats onmiddelloijk enkele Minutes onder een koude waterstraal houden. Probeer Niet om de lijm van de huid te verwijderen.

Dankzij de warmteopslag kan het lijmpistool na het opwarmen ook uitgeschakeld worden gebruikt. Als de maar buiten komende lijm stroperiger worden, steekt u de netstekker waar in het stopcontact.

Voorbereiding van het lijmen

De lijmplaatsen要去en schoon, droog en vetvrij zijn. Maak gladde oppervlakken voor het lijmen ruw.

Gebruik geen brandbare oplosmiddelen voor het reinigen van deplaatsen die moeten worden gelijmd. Oplosmiddelen konnen door de hete lijm tot ontbranding komen of schadelijke dampen ontwikkelen.

De omgevingstemperatuur en de te lijmen werkstukken mooten Niet kouder zichn dan +5^ eniet warmer dan +50^

Verwarm materialen die snel afkoelen (zoals staal), bijvoorbeeld met een heteluchtpistool, zodat de lijm better hecht.

Lijmen (zie afbeelding B)

Laat het lijmpistool opwarmen. Steek de bij het materiaal passende smeltlijm 3 van achteren in het lijmpistool. Druk met matige druk op de toevoerknop 4.

Breng de lijm in puntvorm aan. Breng bij het lijmen van flexibele materialen (zoals textiel) de lijm in een zigzaglijk aan.

Druk de te verliijmen materialen onmiddelijk na het aanbrengen van de lijm gedurende circa 30 seconden samen. De lijmplaats is belastbaar na een afkoelingstijd van circa 5 Minutes.

Zet het lijmpistol:tussen de lijmbewerkingen op de steunbeugel 5 neer.

Verwijder lijmresten na het afkoelen met een scherp mes. De lijmplaatsen+kennen indien gewenst door verhitting weer worden losgemaakt.

De lijmplaatsen können worden gelakt.

Mondstuk verrangen

Het mondstuk 1 kan alleen in warme toestand worden verrangen. Verwarm het lijmpistol waar voor circa 2 minutes.

Draag werkhandsschoenen bij het wisselen van het mondstuk. Raak het warmgeworden mondstuk alleen aan de hittebescherming 2 aan. Aan de hete punt van het mondstuk staat het risico van verbrandingen.

Draai het neue mondstuk 1 handvast aan.

28|Nederlandsl

Onderhoud en service

Onderhoud en reiniging

Trek alsijd voor werkzaamheden aan het lijmpistool de netstekker uit het stopcontact.
Houd het lijmpistool schoon om goed en veilig te werkken.

Een ingezette smeltlijk 3 kan nicht maarachtenuit het lijmpistool worden verwijderd.

Mocht het lijmpistool ondanks zorgvuldige productie- en testmethoden toch defect raken, moet de reparatie door een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd.

Vermeld bij vragen en bestellingen van verrangingsonderdelen alkijd het UIT tien cijfers bestaande zaaknummer volgens het typeplaatje van het lijmpistool.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekeningen en informatatie over verwangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van unsere klantenservice adviseren ugraag bijvragen over de aankoop,het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgien Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Lijmpistolen, toebehoren en verpakkingen要去 op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi lijmpistolen nicht bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in

nationalaalrechtmoetenietmeerbruikbare elektrische gereedschappenapartwordeningezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehonden.
