GEBRUIKSAANWIJZING PKP 3.6 LI BOSCH

Nederlands ...... Pagina 35

Dansk.... Side 39

Svenska.... Sida 44

Norsk Side 48

Suomi....Sivu 52

Ελληνικά.Σελίδα 57

Türkçe Sayfa 62

عربي ٦١٥

4|Deutsch

Deutsch

Sicherheitshinweise

Veiligheidsvoorschriften

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een

elektrische schok, brand of ernstig letsel tot gevolg hebben.

- Dit lijmpistool en dit laadapparaat zijn niet bestemd voor het gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of zonder de nodige ervaring en kennis. Dit lijmpistool en dit laadapparaat kunnen door kinderen vanaf 8 jaar alsook door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of over het veilige gebruik van het lijmpistool en het laadapparaat geïnformeerd werden en de hiermee gepaard gaande gevaren verstaan. Anders

bestaat er gevaar voor foute bedie- ning en verwondingen.

▶ Houd toezicht op kinderen. Daarmee wordt gewaarborgd dat kinderen niet met het lijmpistool of het oplaadapparaat spelen.
▶ De reiniging en het onderhoud van het lijmpistool of het oplaadapparaat door kinderen mogen niet zonder toezicht plaatsvinden.
Laat het lijmpistool niet gebruiken door personen die er niet mee vertrouwd zijn of de aanwijzingen niet gelezen hebben.
De reiniging en het onderhoud van het lijmpistool of het oplaadapparaat door kinderen mogen niet zonder toezicht plaatsvinden.
Controleer voor elk gebruik lijmpistool, oplaadapparaat, kabel en stekker. Gebruik het lijmpistool niet als u een beschadiging hebt vastgesteld. Open het lijmpistool of het oplaadapparaat niet zelf en laat deze alleen door gekwalificeerd personeel en alleen met originele vervangingsonderdelen repareren. Beschadigde lijmpistolen, oplaadapparaten, kabels en stekkers vergroten het risico van een elektrische schok.
Laat het ingeschakelde lijmpistool niet onbeheerd.

Bescherm het lijmpistool tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

▶ Raak het hete mondstuk en de siliconenkap niet aan. Er bestaat verbrandingsgevaar.
Laad het lijmpistool alleen op met oplaadapparaten die door de fabrikant worden geadviseerd. Anders bestaat er brandgevaar.
Houd paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken uit de buurt van de oplaadaansluiting van het lijmpistool en de oplaadstekker van het oplaadapparaat. Kortsluiting tussen de contacten kan brandwonden of brand tot gevolg hebben.
Laat het lijmpistool en het oplaadapparaat alleen repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daardoor wordt gewaarborgd dat de veiligheid van het product in stand blijft.
Leg het lijmpistool na gebruik veilig neer en laat het volledig afkoelen voordat u het opbergt. Het hete mondstuk kan schade aanrichten en/of verbrandingen veroorzaken.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

36 | Nederlands

Veiligheidsvoorschriften voor oplaadapparaten

Houd het oplaadapparaat uit de buurt van regen en vocht. Het binnendringen van water in het oplaadapparaat vergroot het risico van een elektrische schok.

Laad alleen Bosch-lithiumionaccu's of in Bosch-producten ingebouwde lithiumionaccu's op. De accuspanning moet bij de oplaadspanning van het oplaadapparaat passen. Anders bestaat er brand- en explosiegevaar.
Houd het oplaadapparaat schoon. Door vervuiling bestaat gevaar voor een elektrische schok.
Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.

Product- en vermogensbeschrijving

Gebruik volgens bestemming

Het lijmpistool is bestemd voor het zonder oplosmiddelen vastlijmen van bijvoorbeeld papier, karton, kurk, hout, leer, textiel, schuimstof, kunststof (behalve PE, PP, PTFE, Styropor® en zacht PVC) keramiek, porselein, metaal, glas en steen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van het lijmpistool op de pagina's met afbeeldingen.

1 Mondstuk
2 Siliconenkap
3 Toevoerknop
4 Lijmstick*
5 Lijmstickvulling
6 Verwarmingsindicatie
7 Aan/uit-toets
8 Accu-oplaadindicatie
9 Oplaadstekker van het oplaadapparaat

10 Contactbus voor oplaadstekker

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Acculijmpistool PKP 3,6 LI
Productnummer		3 603 B64 6..
Opwarmtijd	s	c
Lijmtemperatuur °C ca. 170
Diameter lijmstick	mm ∅ 7
Lengte lijmstick	mm 150
Gewicht volgens EPTA-Procedure 01/2003	kg 0,3
Accu		Li-Ion
Nominale spanning	V= 3,6
Capaciteit Ah 1,5
Aantal accucellen		1
Bedrijfsduur per acculading (volgens Bosch-testmethode)	min	ca. 30 (komt overeen met verwerking van ca. 6 lijmsticks)

Oplaadapparaat
Productnummer		2 609 120 4..
Oplaadtijd	h	3,0-4,0
Oplaadspanning accu	V=	5
Laadstroom	mA	500
Toegestaan oplaadtemperatuurbereik	°C	+5 ... +40
Gewicht volgens
EPTA-Procedure 01/2003	kg	0,1
Isolatieklasse		☐/II

Montage

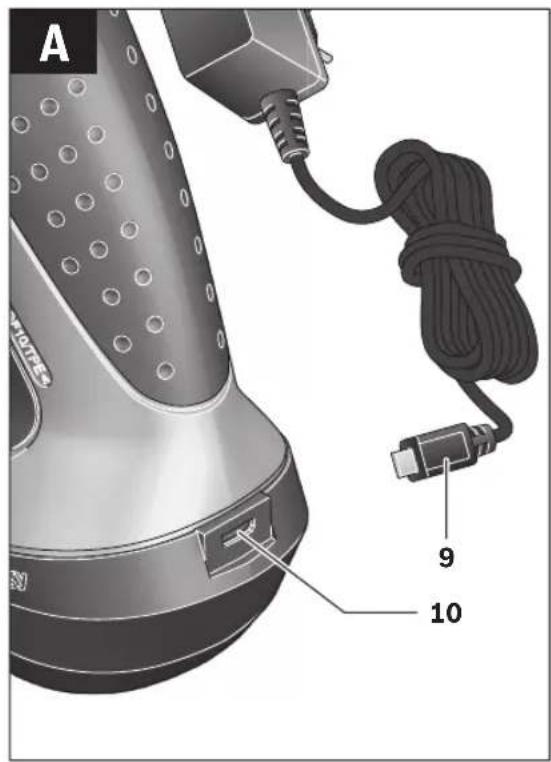

Accu opladen (zie afbeelding A)

▶ Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. Met 230 V aangeduide oplaadapparaten kunnen ook met 220 V worden gebruikt.

De accu wordt gedeeltelijk opgeladen geleverd.

Laad voor het eerste gebruik de accu volledig op (minstens 2–3 uur) om de volledige capaciteit van de accu te waarborgen.

Het lijmpistool kan tijdens het opladen niet worden gebruikt. Het is niet defect als het tijdens het opladen niet werkt.

De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.

De lithiumionaccu is met „Electronic Cell Protection (ECP)” tegen te sterk ontladen beschermd. Als de accu leeg is, wordt het lijmpistool door een veiligheidsschakeling uitgeschakeld: De lijm wordt niet meer verwarmd.

Accuoplaadindicatie

Rood	Groen	Betekenis
-		Accu wordt opgeladen
-		Accu is volledig opgeladen
		Accu heeft minder dan 30% van zijn capaciteit en moet worden opgeladen
○		Accu volledig leeg

• Knipperen ○ Continu branden

- Steek de netstekker van het oplaadapparaat in het stopcontact en steek de oplaadstekker 9 in de aansluiting 10. Als het oplaadapparaat langdurig niet wordt gebruikt, dient u de verbinding met het stroomnet te verbreken.

▶ Bescherm het oplaadapparaat tegen water en vocht.

Neem de voorschriften ten aanzien van de afvalverwijdering in acht.

Nederlands | 37

Gebruik

Ingebruikneming

Inschakelen

Om energie te sparen, schakelt u het lijmpistaal alleen in als u het gebruikt.

- Als u het lijmpistool in gebruik wilt nemen, drukt u zo lang op de aan/uit-toets 7 tot de verwarmingsindicatie 6 groen brandt.

Verwarmingsindicatie

Groen

Betekenis

*

gedurende ca. 15 s

Lijm wordt verwarmd

○ Lijmpistool is gereed voor gebruik

* Knipperen O Continu branden

Uitschakelen

- Als u het lijmpistool wilt uitschakelen, drukt u zo lang op de aan/uit-toets 7 tot de verwarmingsindicatie 6 uit gaat.

Automatisch uitschakelen:

Opmerking: Als het lijmpistool langer dan 5 minuten niet wordt gebruikt, wordt het automatisch uitgeschakeld.

- Schakel het lijmpistool weer in en controleer de accuoplaadindicatie 8.

Als de accuoplaadindicatie kort rood brandt, moet u de accu opladen.

Leg het lijmpistool na gebruik veilig neer en laat het volledig afkoelen voordat u het opbergt. Het hete mondstuk kan schade aanrichten en/of verbrandingen veroorzaken.

Tips voor de werkzaamheden

▶ Bescherm personen en dieren tegen de hete lijm en de punt van de spuitmond. Lijm en punt van spuitmond worden 170 °C heet, er bestaat verbrandingsgevaar. Wanneer hete lijm met de huid in aanraking komt, houdt u de desbetreffende plaats onmiddellijk enkele minuten onder een koude waterstraal. Probeer niet de lijm van de huid te verwijderen.

Gebruik alleen lijm die door de fabrikant van het lijmpistool geadviseerd wordt (zie pagina 3).

Lijmverbindingen kunnen onder invloed van vocht losraken.

Voorbereiding van het lijmen

De lijmplaatsen moeten schoon, droog en vetvrij zijn.

De te lijmen materialen en de ondergrond waarop wordt gewerkt, mogen niet licht ontvlambaar of brandbaar zijn.

Test eerst op een proefwerkstuk of hittegevoelige materialen geschikt zijn.

De omgevingstemperatuur en de te lijmen werkstukken mo- gen niet kouder zijn dan +5 °C en niet warmer dan +50 °C.

Materialen die de lijm snel afkoelen, bijvoorbeeld metalen, moeten met een heteluchtpistool worden voorverwarmd.

Lijmen

- Steek de bij het materiaal passende lijmstick 4 van achteren in het lijmpistool.

- Schakel het lijmpistool in en laat het warm worden (zie „In-schakelen“, pagina 37).

Na ca. 15 seconden is het lijmpistool gereed voor gebruik.

- Druk met matige kracht op de toevoertoets 3.

- Breng de lijm aan één zijde aan (zie ook „Gebruikstips“, pagina 37).

- Druk de vast te lijmen materialen na het aanbrengen van de lijm meteen samen. Corrigeren van de lijmplaats is nu nog mogelijk.

Na ca. 2 minuten afkoeltijd is de lijmplaats belastbaar.

Gebruikstips

Materiaal/werkstuk Advies

Lange werkstukken met groot oppervlak	Lijm puntsgewijs aanbrengen
Flexibele materialen (zoals textiel)	Lijm lijnvormig aanbrengen

Verwijder lijmresten na het afkoelen met een stomp voorwerp. De lijmplaatsen kunnen indien nodig door verhitting weer worden losgemaakt.

- Gebruik geen brandbare oplosmiddelen voor het reinigen van de plaatsen die moeten worden gelijmd. Oplosmiddelen kunnen door de hete lijm tot ontbranding komen of schadelijke dampen ontwikkelen.

Lijmresten op kleding kunnen niet worden verwijderd.

De lijmplaatsen kunnen worden gelakt.

38 | Nederlands

Oorzaken en oplossingen van fouten

Probleem Oorzaak Oplossing
Lijmstick wordt nietgetransporteerd.	Lijmstick verbruikt. Nieuwe lijmstick insteken.
	Lijmstickdiameter te groot of te klein. Geadviseerde originele lijmsticks gebruiken.
	Lijmstick te kort. Geadviseerde originele lijmsticks gebruiken.
Lijmstick valt uit het lijmpistool.	Lijmstickdiameter te klein. Geadviseerde originele lijmsticks gebruiken.
Na beëindigen van de voorwaartse beweging lang uitloop- resp. uitdruiptijd.	Smelttemperatuur van lijmstick te laag. Geadviseerde originele lijmsticks gebruiken.
Lijmpistool druipt voortdurend zonder dat voorwaartse beweging plaatsvindt.	Smelttemperatuur van lijmstick te laag. Geadviseerde originele lijmsticks gebruiken.
Voorwaartse beweging geblokkeerd door achterwaarts lekken van lijm.	Lijmstickdiameter te klein.en/ofSmelttemperatuur van lijmstick te laag.	Geadviseerde originele lijmsticks gebruiken.
Lijm stroomt niet gelijkmatig.	Smelttemperatuur van lijmstick te laag. Opwarmtijd van lijmpistool afwachten.
	Voorwaartse beweging niet gelijkmatig. Langzaam en gelijkmatig knop voor voorwaartse beweging bedienen.
Lijmoppervlak houdt slechts op een plaats.	Lijm deels al voor het samenvoegen van de delen afgekoeld.	Werkstukken sneller samenvoegen.
		Lijm niet op het hele oppervlak aanbrengen, maar puntsgewijs of in strepen.
		Lijmoppervlak met heteluchtpistool voorverwarmen.
Lijmverbinding raakt na afkoeling los.	Lijmoppervlak vet of te glad. Lijmoppervlak ontvetten of licht opruwen.
	Lijmoppervlak stoffig. Lijmoppervlak schoonmaken.
	Werkstukmateriaal niet geschikt. Smeltlijm niet geschikt. Speciale lijm gebruiken.
Vastgelijmde tegels in vochtige ruimten raken los.	Vocht kruipt onder lijmplaats. Smeltlijm niet geschikt. Speciale lijm op cementbasis gebruiken.
Gelijmde schoenzolen raken los.	Vocht laat leer opzwellen en kruipt onder lijmplaats.	Smeltlijm niet geschikt. Speciale lijm gebruiken.
Tijdens het aanbrengen van lijm ontstaan bij het optillen van het lijmpistool van de lijmplaats „draden".	Knop voor voorwaartse beweging bij beeindigen van aanbrengen van lijm nog bediend.	Kort voor einde van aanbrengen van lijm voorwaartse beweging stoppen.
	Uitgangsmondstuk niet verwijderd. Aan einde van aanbrengen van lijm bij optillen van lijmpistool van lijmplaats mondstuk van werkstuk verwijderen.
Werkstuk smelt.	Werkstuk bestaat uit bij lage temperatuur smeltend materiaal, bijv. styreenschuim.	Smeltlijm niet geschikt. Speciale lijm gebruiken.
Verbrandingen aan vingers tijdens lijmen.	Lijm slaat door bij aanbrengen op papier.	Werkstuk niet in de hand houden.
		Lijmbewerking op hittebestendige siliconenondergrond uitvoeren.
	Lijm slaat door bij aanbrengen op weefsel.	Werkstuk niet in de hand houden.
		Lijmbewerking op hittebestendige siliconenondergrond uitvoeren.
	Verhit werkstuk van metaal.	Werkstuk niet in de hand houden.
		Lijmbewerking op hittebestendige siliconenondergrond uitvoeren.
		Werkstuk vastspannen.

Dansk | 39

Onderhoud en service

Onderhoud en reiniging

Let op! Schakel het lijmpistool uit vóór onderhouds- en reinigingswerkzaamheden.
▶ Houd het lijmpistool schoon om goed en veilig te werken.

Een ingezette lijmstick 4 kan niet naar achteren uit het lijmpi-stool worden verwijderd.

Nadat de lijm hard geworden is, kunt u deze met een stomp voorwerp verwijderen. Gebruik voor de reiniging geen oplosmiddelen.

Klantenservice en gebruiksadviezen

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het lijmpistool of het oplaadapparaat.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Vervoer

Op de meegeleverde lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt.

Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Lijmpistool, oplaadapparaat, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi lijmpistool, oplaadapparaat, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Accu's en batterijen:

- Geïntegreerde accu's mogen alleen worden verwijderd als deze moeten worden afgevoerd. Door het openen van de behuizing kan het lijmpistool onherstelbaar beschadigd worden.

Ontlaad de accu tot de accuoplaadindicatie 8 rood brandt. Draai alle schroeven van de behuizing los en verwijder de schaal van de behuizing. Maak de aansluitingen op de accu los en verwijder de accu.

Li-ion:

Lees de aanwijzingen in het gedeelte „Vervoer“, pagina 39 en neem deze in acht.

Wijzigingen voorbehouden.

Dansk
