GEBRUIKSAANWIJZING SC2 KARCHER

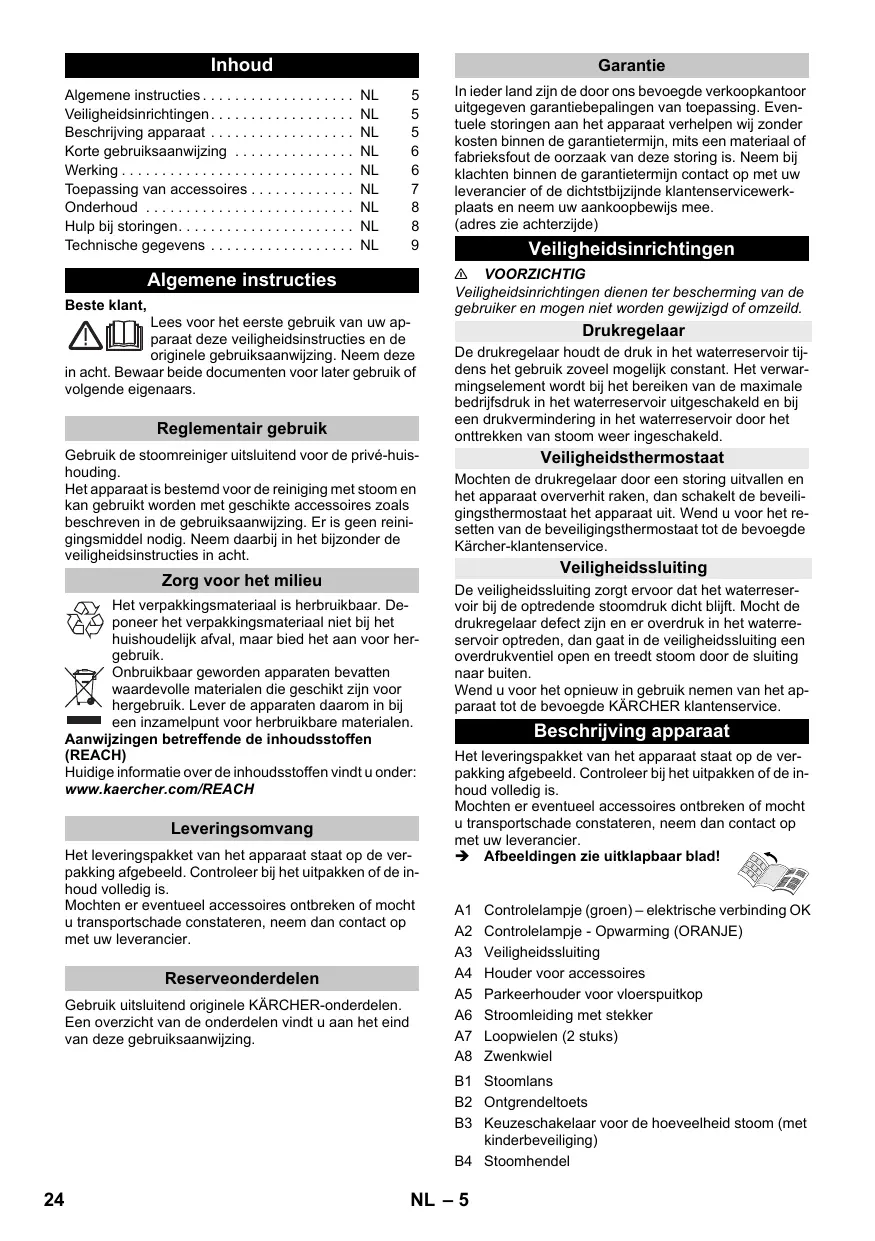

Algemene instructies. . NL 5 Veiligheidsinrichtingen NL 5 Beschrijving apparaat NL 5 Korte gebruiksaanwijzing NL 6 Werking . . NL 6 Toepassing van accessoires .… NL 7 Onderhoud . NL 8 Hulp bi storingen. . . NL 8 Technische gegevens . NL 9 Beste klant, Lees voor het eerste gebruik van uw ap- paraat deze velligheïdsinstructies en de originele gebruiksaanwijzing. Neem deze in acht. Bewaar beide documenten voor later gebruik of volgende eigenaars. Reglementair gebruik Gebruik de stoomreiniger uitsluitend voor de privé-huis- houding. Het apparaat is bestemd voor de reiniging met stoom en kan gebruikt worden met geschikte accessoires zoals beschreven in de gebruiksaanwijzing. Er is geen reini- gingsmiddel nodig. Neem daarbij in het bijzonder de veiligheidsinstructies in acht. Zorg voor het milieu Het verpakkingsmateriaal is herbruïkbaar. De- Là poneer het verpakkingsmateriaal niet bi het huishoudeljk afval, maar bied het aan voor her- gebruik: Onbruikbaar geworden apparaten bevatten TT waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij === een inzamelpunt voor herbruikbare materialen. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huïdige informatie over de inhoudsstoffen vindt u onder www.kaercher.com/REACH Leveringsomvang Het leveringspakket van het apparaat staat op de ver- pakking afgebeeld. Controleer bij het uitpakken of de in- houd volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. Reserveonderdelen Gebruik uitsluitend originele KÂRCHER-onderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing. Garantie Inieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even- tuele storingen aan het apparaat verhelpen wij zonder Kosten binnen de garantietermin, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermin contact op met uw leverancier of de dichtstbijzinde klantenservicewerk- plaats en neem uw aankoopbewijs mee {adres zie achterzide) Veiligheidsinrichtingen A VOORZICHTIG Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd of omzeild. Drukregelaar De drukregelaar houdt de druk in het waterreservoir tij- dens het gebruik zoveel mogelik constant. Het verwar- mingselement wordt bij het bereiken van de maximale bedrijfsdruk in het waterreservoir uitgeschakeld en bij een drukvermindering in het waterreservoir door het onttrekken van stoom weer ingeschakeld. Veiligheidsthermostaat Mochten de drukregelaar door een storing uitvallen en het apparaat oververhit raken, dan schakelt de beveili- gingsthermostaat het apparaat uit. Wend u voor het re- setten van de beveiligingsthermostaat tot de bevoegde Kärcher-klantenservice. Veiligheidssluiting De veiligheidssluiting zorgt ervoor dat het waterreser- voir bij de optredende stoomdruk dicht blift. Mocht de drukregelaar defect zijn en er overdruk in het waterre- servoir optreden, dan gaat in de veiligheidssluiting een overdrukventiel open en treedt stoom door de sluiting naar buiten. Wend u voor het opnieuw in gebruik nemen van het ap- paraat tot de bevoegde KARCHER klantenservice Beschrijving apparaat Het leveringspakket van het apparaat staat op de ver- pakking afgebeeld. Controleer bi het uitpakken of de in- houd volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. + Afbeeldingen zie uitklapbaar blad! A1. Controlelampje (groen) — elektrische verbinding OK A2 Controlelampje - Opwarming (ORANJE) A3 Veiligheidssluiting A4 Houder voor accessoires A5. Parkeerhouder voor vioerspuitkop A6 Stroomieïding met stekker A7 Loopwielen (2 stuks) A8 Zwenkwiel B1 Stoomians B2 Ontgrendeltoets B3 Keuzeschakelaar voor de hoeveelheid stoom (met Kinderbeveiliging) B4 Stoomhendel

Verlengbuizen (2 stuks) E2 Ontgrendeltoets F1. Vioersproeier F2 Borgklem F3 Badstofvioerdoek F4 Microvezelvioerdoek G1 Ontkalkingsstaañes Korte gebruiksaan zie pagina 2 Afbeelding EE > Veiligheidssluiting losschroeven en stoomreiniger met max. 1 liter water vullen. Afbeelding EX > Veiligheidssluiting dichtdraaien. Afbeelding EX + Steek de netstekker in de contactdoos. Groene en oranje controlelampjes branden Afbeelding EX > Wachten tot het oranje controlelampje uitgaat. Afbeelding EX Accessoire op stoomlans aansluiten. De stoomreiniger is klaar voor gebruik Accessoires monteren Afbeelding EM > Zwenkwielen transportwielen aanbrengen en laten vastklikken. Aveclding E Nodige accessoires (zie hoofdstuk ,Gebruik van de accessoires") met het stoompistool verbinden. Daartoe het open uiteinde van het accessoire op het stoompistool steken en deze zover op het stoompistool schuiven tot de ontgrendelingsknop van het stoompistool vastklikt Afbeelding EX + Gebruik de verlengpipen indien nodig. Daartoe één resp. beide verlengpijpen verbinden met het stoompistool. Benodigd accessoire op het vrije uit- einde van de verlengpijp schuiven. Accessoires verwijderen > Keuzeschakelaar voor de hoeveelheïd stoom naar achteren zetten (stoomhendel geblokkeerd) Afbeelding Fa + Om de accessoires te verwijderen drukt u de ont- grendelingsknop in en trekt u de onderdelen uit el- kaar. Vullen met water Instructie M Bij een continu gebruik van courant, gedestilleerd water is het ontkalken van het reservoir niet nodig. M Warm water verkort de opwarmingstijd > Veiligheidssluiting van het apparaat losschroeven. Aboclding [K] Ledig voorhanden water volledig uit het reservoir. 3 Vul het waterreservoir met maximaal 1 liter schoon leidingwater. > Veiligheidssluiting opnieuw vast op het apparaat schroeven. Apparaat inschakelen Plaats het apparaat op een vast ondergrond. Netstekker in een stopcontact steken. Beide controlelampjes moeten branden. + Na ca. 8 minuten dooft het oranje controlelampje - Verwarming De stoomreiniger is klaar voor gebruik.

Hoeveelheid stoom regelen Met de keuzeschakelaar voor de hoeveelheid stoom wordt de naar buiten stromende hoeveelheid stoom ge- regeld. De keuzeschakelaar heeft drie standen: G= maximale hoeveelheid stoom

gereduceerde hoeveelheid stoom geen stoom - kinderbeveiliging Instructie: In die stand kan de stoomhendel niet bediend worden. > Keuzeschakelaar instellen op de vereiste hoeveel- heid stoom. + Stoomhendel bedienen en het stoompistool altijd eerst op een doek richten tot de stoom gelikmatig naar buiten komt. Instructie: De verwarming van de stoomreiniger schakelt tj- dens het gebruik steeds weer in, om voldoende druk in het waterreservoir te behouden. Daarbÿ licht het oranje controlelampje op - Verwarming. Water bijvullen Water in het reservoir moet nagevuld worden wanneer de hoeveelheïd stoom tijdens het werk vermindert en er aan het einde geen stoom meer wordt geproduceerd. > Trek de stekker uit het stopcontact. + Stoomhendel induwen tot er geen stoom meer naar buiten komt. Nu heerst in het waterreservoir geen druk meer. Veiligheidssluiting van het apparaat losschroeven. Vul het waterreservoir met maximaal 1 iter schoon leidingwater. Veiligheidssiuiting opnieuw vast op het apparaat schroeven. Netstekker in een stopcontact steken. Na ca. 8 minuten dooft het oranje controlelampje - Verwarming De stoomreiniger is klaar voor gebruik. V4 OV V4 NL -6

Apparaat uitschakelen Afbeelding Ki + Trek de Stekker uit het stopcontact. Afbeelding [EX Stoomhendel induwen toter geen stoom meer naar buiten komt. Nu heerst in het waterreservoir geen druk meer. Apparaat opslaan Afbeelding EE + Verlengpipen in de grote houder voor accessoires steken. + Handsproeier en puntspuitkop telkens op een ver- lengkabel steken. > Bevestig de grote ronde borstel op de puntstraal- sproeier. + Steek geen ronde borstel en sproeiers in de mid- delste houder voor accessoires. > Vioerspuitkop in de parkeerhouder hangen + Stoomslang rond de verlengpijp wikkelen en Stoompistoo! in de vloerspuitkop steken. Belangrijke aanwijzingen voor gebruik Vloeren reinigen Er wordt aanbevolen om de bodem te vegen of schoon te zuigen vooraleer de stoomreiniger gebruikt wordt. Op die manier wordt de bodem van vuil/ losse deeltjes ont- daan vooraleer hi vochtig gereinigd wordt. Opfrissen van textiel Voor de behandeling met de stoomreiniger ltd op een onopvallende plaat uitproberen of het textiel de behan- deling verdraagt: eerst sterk bevochtigen, dan laten dro- gen en vervolgens controleren op kleur- en vormveran- deringen. Reiniging van gecoate of gelakte oppervlakken Bi het reinigen van gelakte of met kunststof gecoate op- perviakken zoals bijvoorbeeld keuken- en woonkamer- meubelen, deuren, parket kunnen was, meubelpolitoer, kunststof coatings of verf oplossen of kunnen vlekken ontstaan. Bi de reiniging van die opperviakken een doek kort instomen en daarmee het opperviak schoon- vegen. LET OP Stoom niet richten op verliimde randen aangezien het raamwerk zou kunnen loskomen. Het apparaat niet ge- bruiken voor het reinigen van onverzegelde hout- of” parketvloeren. Reiniging van glas Verwarm bij lage buitentemperaturen, vooral in de win- ter, de vensterruit door het volledige glasopperviak licht- ies in te stomen. Zo worden spanningen op het opper- viak en de daauit resulterende glasbreuk vermeden. Vervolgens het vensterviak met de handspuitkop en overtrek reinigen. Gebruik een raamtrekker om het wa- ter af te trekken of wrif de opperviakken droog. LET OP Stoom niet richten op de verzegelde plaatsen van het vensterraam om beschadigingen te voorkomen. Stoompistool U kunt het stoompistoo! zonder accessoire gebruiken, bijvoorbeeld: — voor het verwijderen van kleine plooien uit hangen- de kledingstukken door ze vanop een afstand van 10-20 cm met stoom te behandelen. — voor het afstoffen van planten. Hierbij een afstand van 20-40 cm bewaren: — voor het vochtige afstoffen door een doek kort te bevochtigen en de meubelen ermee af te stoffen Puntspuitkop Afbeelding EX > Monteer de puntstraalsproeier op het stoompistool. Hoe dichter die bij de verontreinigde plaats gebracht wordt, hoe hoger de reinigende werking aangezien tem- peratuur en stoom aan de uitlaatopening het hoogst zin. Bizonder praktisch voor het reinigen van moeilik bereikbare plaatsen, voegen, armaturen, afvoerbuizen, lavabo's, wc's, jaloezieën of radiatoren. Sterke kalkaf- zettingen kunnen voor de stoomreiniging met azin of ci- troenzuur bedruppeld worden, 5 minuten laten inwer- ken, vervolgens afstomen. Ronde borstel (klein) De ronde borstel kan gemonteerd worden als aanvuling van de puntspuitkop. Door te borstelen, kunnen daar- door hardnekkige vuilafzettingen makkeliker verwiiderd worden LET OP Niet geschikt voor de reiniging van gevoelige opperviak-

Afbeelding + Ronde borstel op puntspuitkop bevestigen. Powersproeier De powersproeïer kan gemonteerd worden als aanvul- ling van de puntspuitkop. De power-spuitkop verhoogt de uitstroomsnelheid van de stoom. Daarom is hij uitermate geschikt voor het rei- nigen van zeer hardnekkig vuil, het schoonblazen van hoeken, voegen, e.d. Afbeelding > Powersproeier op de puntspuitkop monteren zoals de ronde borstel. Ronde borstel (groot) De ronde borstel kan als aanvulling op de puntstraal- sproeier gemonteerd worden. Met die ronde borstel kunnen grote, afgeronde oppervlakken (bv. wastafels, douchebakken, badkuipen, gootstenen) gereinigd wor- den LET OP Niet geschikt voor de reiniging van gevoelige oppervlak- ken Afbeelding EX Ronde borstel op puntspuitkop bevestigen. Handsproeier Afbeelding EX > Monteer de handsproeier op het stoompistool. Trek de overtrek over de handsproeier. Bijzonder ge- schikt voor kleine, afasbare opperviakken, doucheca- bines en spiegels 26 NL -7

Vloerspuitkop Geschikt voor alle afwasbare wand- en vioerbedekkin- gen, bv. steen, tegels en pvc. Werk op sterk vervuilde opperviakken langzaam, zodat de stoom langer kan in- werken. Tip Reinigingsmiddelresten of onderhoudsemulsies die Zich nog op het te reinigen opperviak bevinden, kunnen bij de stoomreiniging slierten vormen die bij herhaalde- lik gebruik echter verdwinen. Afbeelding EE > Vioerdweil bevestigen op de vioerspuitkop. — Zet de vioersproier op het vloerdoek. Afhankeljk van de uitrusting - Vouw het vloerdoek eerst in de lengte. — Kiemmen openen. — Leg de doekuiteinden in de openingen en span ze vast aan — Klemmen sluiten. A VOORZICHTIG Vingers niet tussen de klemmen steken. Vloerspuitkop parkeren Afbeelding Bi een onderbreking van het werk de vloerspuitkop in de parkeerhouder hangen. Onderhoud Uitspoelen van het waterreservoir Spoel het waterreservoir na maximaal iedere 10e keer vullen goed uit. > Vul het stoomreservoir met water en zwenk het krachtig. Daardoor komen kalkresten los die zich op de bodem van het stoomreservoir hebben vast- gezet > _Laat het water er weer uitlopen. Ontkalken van het waterreserv. Tip Bij een continu gebruik van courant, gedestilleerd water is het ontkalken van het reservoir niet nodig Omdat zich ook op de wand van het waterreservoir kalk afzet, adviseren wi, het waterreservoir telkens na de volgende intervallen te ontkalken (vw = vullingen water- reservoir): Waterhardheid KG] vw T jzacht T7 55 TT | middelhard 7-14 45 TI | hard 1421 35 IV |zeer hard F2 25

De hardheid van het leidingwater kunt u navragen bi uw waterschap of de openbare nutsbedrijven. Trek de stekker uit het stopcontact. + Apparaat laten afkoelen + Veiligheidssluiting van het apparaat losschroeven. Afbeelding E4 > Ledig voorhanden water volledig uit het reservoir. + Gebruik voor het ontkalken de ontkalkingsstaafjes van KARCHER. Neem bij het aanbrengen van de ontkalkingsoplossing de doseerinstructies op de verpakking in acht. > Vulhetwaterreservoir met de ontkalkingsoplossing en laat de oplossing ca. 8 uren inwerken. + Na 8 uur de oplossing volledig uit het reservoir gie- ten. Er bit daarbi nog een restje oplossing in het waterreservoir achter, spoel daarom het reservoir twee tot drie keer met koud water uit, om alle resten ontkalker te verwijderen. Afbeelding E4 > Ledig voorhanden water volledig uit het reservoir. Onderhoud van accessoires Tip Het vioerdoek en de overtrek voor de handsproeier zijn reeds voorgewassen en kunnen onmiddellik gebruikt worden voor het werk met de stoomreiniger. + Was vuile vloerdoeken en overtrekken in de was- machine op 60 °C. Gebruik geen wasverzachter zodat de doeken het vuil goed kunnen opnemen De badstofovertrekken zijn geschikt voor de droog- trommel. De microvezeldoeken zijn niet geschikt voor de droogtrommel Hulp bij storingen Storingen hebben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zelf kunt oplos- sen. Bi twijfel of bi storingen die niet worden vermeld kunt u zich wenden tot de erkende klantendienst. Lange opwarmtijd Kalkaanslag in het reservoir + Reservoir ontkalken. Geen stoom Geen water in reservoir. > Apparaat uitschakelen > Water bijvullen. Stoomhendel kan niet worden ingedrukt Stoomhendel is beveiligd met vergrendeling / kinderbe- veiliging. + Keuzeschakelaar voor de hoeveelheid stoom in de voorste stand zetten Hoog waterverlies Stoomreservoir te vol. + Stoompistool indrukken tot minder water naar bui- ten treedt. Kalkaanslag in het reservoir + Reservoir ontkalken. NL -8 27

Technische gegevens Stroomaansiuiting Spanning 220-240 V 1-50-60 Hz Beschermingsklasse [ Veiligheidsklasse IPxX4 Capaciteit Verwarmingscapaciteit 1500 _W Maximale bedrijfsdruk 0,32 MPa Opwarmtid 65 Minuten Stoomhoeveelheid Continu stomen 40 g/min. Stoomstoot max. 100 g/min. Afmetingen Stoomreservoir 10 1 Gewicht (excl. accessoires) 3,1 kg Breedte 254 mm Lengte 380 mm Hoogte 260 mm Technische veranderingen voorbehouden!
