BEDIENUNGSANLEITUNG SC2 KARCHER

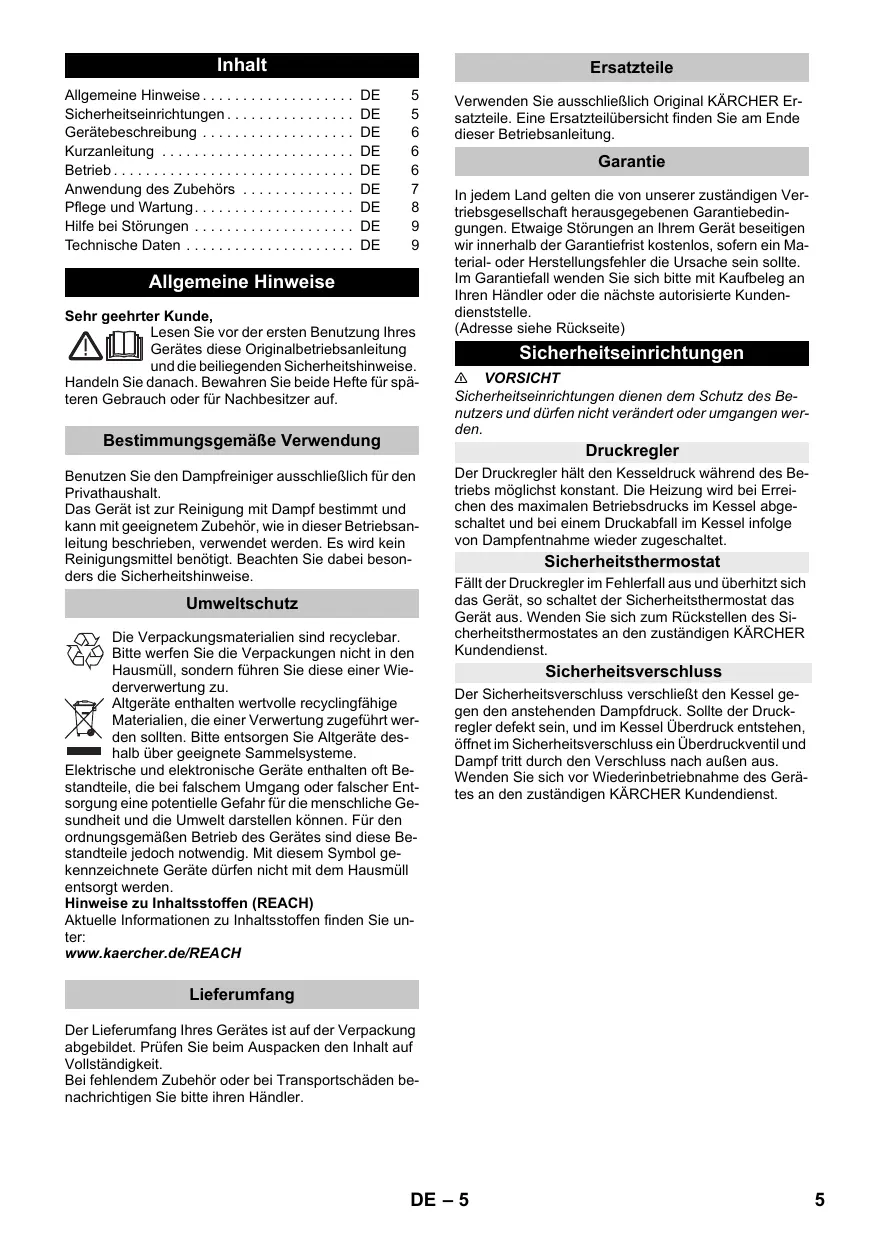

Allgemeine Hinweise.……................ DE 5 Sicherheitseinrichtungen DE 5 Gerätebeschreibung DE 6 Kurzanleitung DE 6 Betrieb eee DE 6 Anwendung des Zubehôrs DE 7 Plege und Wartung DE 8 Hilfe bei Stérungen DE 9 Technische Daten . DE 9 Allgemeine Hinweise Sehr geehrter Kunde, f Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für spä- teren Gebrauch oder für Nachbesitzer auf. Bestimmungsgemäke Verwendung Benutzen Sie den Dampfreiniger ausschlieRlich für den Privathaushalt. Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehôr, wie in dieser Betriebsan- leitung beschrieben, verwendet werden. Es wird kein Reinigungsmittel benôtigt. Beachten Sie dabei beson- ders die Sicherheitshinweise Umweltschutz &Y. Die Verpackungsmaterialien sind recyclebar. ë® Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sonde führen Sie diese einer Wie- derverwertung zu. Altgeräte enthalten wertvolle recyclingfähige T Materialien, die einer Verwertung zugeführt wer- den sollten. Bitte entsorgen Sie Altgeräte des- mm halb über geeignete Sammelsysteme. Elektrische und elektronische Geräte enthalten oft Be- standteile, die bei falschem Umgang oder falscher Ent- sorgung eine potentielle Gefahr für die menschliche Ge- sundheit und die Umwelt darstellen kônnen. Für den ordnungsgemäñen Betrieb des Gerätes sind diese Be- standteile jedoch notwendig. Mit diesem Symbol ge- kennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden Hinweise zu Inhaltsstofen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Lieferumfang Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehôr oder bei Transportschäden be- nachrichtigen Sie bite inren Händler. Ersatzteile Verwenden Sie ausschlieRlich Original KARCHER Er- satzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung, Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Stérungen an Ihrem Gerät beseitigen Wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händier oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite) Sicherheitseinrichtungen A VORSICHT Sicherheïtseinrichtungen dienen dem Schutz des Be- nutzers und dürfen nicht verändert oder umgangen wer- den. Druckregler Der Druckregler hält den Kesseldruck während des Be- triebs môglichst konstant. Die Heizung wird bei Errei- chen des maximale Betriebsdrucks im Kessel abge- schaltet und bei einem Druckabfall im Kessel infolge von Dampfentnahme wieder zugeschaltet. Sicherheitsthermostat Fällt der Druckregler im Fehlerfall aus und überhitzt sich das Gerät, so schaltet der Sicherheitsthermostat das Gerät aus. Wenden Sie sich zum Rückstellen des Si- cherheitsthermostates an den zuständigen KARCHER Kundendienst. Sicherheitsverschluss Der Sicherheitsverschluss verschlieRt den Kessel ge- gen den anstehenden Dampfdruck. Sollte der Druck- regler defekt sein, und im Kessel Überdruck entstehen, Sfnetim Sicherheitsverschluss ein Überdruckventil und Dampf trtt durch den Verschluss nach aufen aus. Wenden Sie sich vor Wiederinbetriebnahme des Gerä- tes an den zuständigen KARCHER Kundendienst DE-5

Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehôr oder bei Transportschäden be- nachrichtigen Sie bitte ihren Händler. + Abbildungen siehe Ausklappseite! At Kontrolllampe (grün) - Netzspannung vorhanden A2 Kontrolllampe - Heizung (ORANGE) A3 Sicherheitsverschluss A4 Halter für Zubehôr A5. Parkhalterung für Bodendüse A6 Netzanschlussleitung mit Netzstecker A7 Laufräder (2 Stück) A8 Lenkrolle 81 Dampfpistole B2 Entriegelungstaste B3_Wahlschalter für Dampfmenge (mit Kindersiche- rung) B4 Dampfhebel 85 Dampfschlauch C1 Punktstrahldüse C2 Rundbürste Schwarz C3 Rundbürste Rot C4 Powerdüse C5 Rundbürste Groë D1 Handdüse D2 Frotieeüberzug D3 Mikrofaserüberzug Et Verlängerungsrohre (2 Stück) E2 Entriegelungstaste F1 Bodendüse F2 Halteklammer F3. Frotteebodentuch F4 Mikrofaserbodentuch G1 Entkalkersticks Kurzanleitung > Abbildungen siehe Seite 2 Abbildung EE > Sicherheitsverschluss abschrauben und Dampfrei- niger mit maximal 1 Liter Wasser füllen. Abbildung > Sicherheitsverschluss einschrauben. Abbildung > Netzstecker einstecken Grüne und orange Kontrolllampen leuchten: Abbildung EE > Warten bis orange Kontrollampe ertischt. Abbildung EX + Zubehôr an Dampfpistole anschlieBen. Der Dampfreiniger ist einsatzbereit Zubehôr montieren Abbildung EM > Lenkrolle und Transporträder einstecken und ein- rasten Abbildung EX + Benôtigtes Zubehôr (siehe Kapitel ,Anwendung des Zubehôrs") mit der Dampfpistole verbinden. Dazu das offene Ende des Zubehôrs auf die Dampfpistole stecken und soweit auf die Dampt- pistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet Abbildung EX + Bei Bedarf die Verlängerungsrohre verwenden. Dazu ein bzw. beide Verlängerungsrohre mit der Dampfpistole verbinden. Benôtigtes Zubehôr auf das freie Ende des Verlängerungsrohres schieben Zubehôr trennen > Wahischalter für Dampimenge nach hinten stellen (Dampfhebel gesperrt). Abbildung El + Zum Trennen der Zubehôrteile die Entriegelungs- taste drücken und die Teile auseinander ziehen. DE -6

Wasser einfüllen Hinweise M Bei kontinuierlicher Verwendung von handelsübli- chem destiliertem Wasser ist kein Entkalken des Kessels notwendig. “_ Warmes Wasser verkürzt die Aufheizzeit. + Sicherheitsverschluss vom Gerät abschrauben. Abbidung E + Vorhandenes Wasser vollständig aus dem Kessel leeren. + Maximal 1 Liter frisches Leitungswasser in den Kessel füllen. + Sicherheitsverschluss wieder fest auf das Gerät schrauben Gerät einschalten Das Gerät auf festen Untergrund stellen Netzstecker in eine Steckdose stecken. Beïde Kontrolllampen müssen leuchten. + Warten bis die orange Kontrolllampe - Heizung er- lischt Der Dampfreiniger ist einsatzbereit. Dampfmenge regeln

Mit dem Wahlschalter für Dampfmenge wird die aus- strômende Dampfmenge geregelt. Der Wahischalter hat drei Stellungen:

Ge Reduzierte Dampfmenge Maximale Dampfmenge ED Kein Dampf - Kindersicherung © Hinweis: In dieser Stellung kann der Dampfhebel nicht betätigt werden. > Wahischalter auf benôtigte Dampfmenge stellen. + Dampfhebel betätigen, dabei die Dampfpistole zu- erst auf ein Tuch richten, bis der Dampf gleichmä- Rig ausstrômt. Hinweis: Die Heizung des Dampfreinigers schaltet sich wäh- rend der Benutzung immer wieder ein, um den Druck im Kessel aufrechtzuerhalten. Dabei leuch- tet die Kontrolllampe (orange) - Heizung. Wasser nachfüllen Wasser in den Kessel nachfüllen ist erforderlich wenn beim Arbeiten die Dampfmenge weniger wird und zum Schluss kein Dampf mehr kommt. + Netzstecker aus der Steckdose ziehen. Dampfhebel drücken, bis kein Dampf mehr aus- strômt. Der Kessel des Gerätes ist nun drucklos. Sicherheitsverschluss vom Gerät abschrauben. Maximal 1 Liter frisches Leitungswasser in den Kessel füllen Sicherheitsverschluss wieder fest auf das Gerät schrauben Netzstecker in eine Steckdose stecken. Warten bis die orange Kontrolllampe - Heizung er- lischt. Der Dampfreiniger ist einsatzbereit. CURE L2 Gerät ausschalten Abbildung Ka > Netzstecker aus der Steckdose ziehen Abbildung EX + Dampfhebel drücken, bis kein Dampf mehr aus- strômt. Der Kessel des Gerätes ist nun drucklos. Gerät aufbewahren Abbildung EE + Verlängerungsrohre in die gro8en Halter für Zube- hôr stecken. + Handdüse und Punktstrahidüse je auf ein Veän- gerungsrohr stecken. + Groe Rundbürste auf die Punktstrahidüse befes- tigen. æ_ Kieine Rundbürste und Düsen in die mittleren Hal- ter für Zubehôr stecken. + Bodendüse in die Parkhalterung einhängen. + Dampfschlauch um die Verlängerungsrohre wi- ckeln und Dampfpistole in die Bodendüse stecken. Anwendung des Zubehôrs Wichtige Anwendungshinweise Bodenflächen reinigen Es wird empfohlen vor dem Einsatz des Dampfreinigers den Boden zu kehren oder zu saugen. So wird der Bo- den bereits vor der Feuchtreinigung von Schmutz/losen Partikeln befreit. Auffrischen von Textilien Vor Behandiung mit dem Damptreiniger bitte immer die Verträglichkeit der Textlien an verdeckter Stelle prüfen: Zuerst Eindampfen, dann trocknen lassen und anschlie- Rend auf Farb- oder Formveränderung prüfen. Reinigung von beschichteten oder lackierten Oberfiächen Beim Reinigen von lackierten oder kunststoffbeschich- teten Oberflächen wie z. B. Küchen- und Wohnmäbein, Türen, Parkett kônnen sich Wachs, Môbelpolitur, Kunst- toffbeschichtungen oder Farbe lôsen oder Flecken entstehen. Bei der Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen. ACHTUNG Dampf nicht auf verleimte Kanten richten, da sich der Umileimer lôsen kônnte. Das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parketbäden verwen- den. Glasreinigung Erwärmen Sie bei niedrigen AuBentemperaturen, vor llem im Winter, die Fensterscheibe, in dem Sie die ge- samte Glasoberfläche leicht eindampfen. So werden Spannungen an der Oberfläche vermieden, die zu Glas- bruch führen kônnen. AnschlieBend die Fenstertläche mit Handdüse und Überzug reinigen. Verwenden Sie zum Abziehen des Wassers einen Fensterabzieher oder wischen Sie die Flächen trocken. ACHTUNG Dampf nicht auf die versiegelten Stellen des Fenster- rahmens richten, um diese nicht zu beschädigen. DE -7

Dampfpistole Sie kônnen die Dampfpistole auch ohne Zubehôr benut- zen, zum Beispiel: — zum Beseitigen von leichten Falten aus hängenden Kieidungsstücken, indem Sie diese aus einer Ent- feung von 10-20 cm bedampfen. — zum Entstauben von Pflanzen. Hierbei einen Ab- Stand von 20-40 cm halten. — zum feuchten Staubwischen, indem ein Tuch kurz eingedampft wird und damit über Môbel gewischt wird. Punktstrahldüse Abbidung EX + Punkistrahidüse auf die Dampfpistole montieren. Je näher die Punktstrahidüse an der verschmutzen Stelle ist, desto hôher ist die Reinigungswirkung, da Temperatur und Dampf am Düsenaustritt am hôchsten sind. Besonders praktisch zur Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkôrpern. Star- ke Kalkablagerungen kônnen vor dem Dampfreinigen mit Essig oder Zitronensäure beträufelt werden, 5 Minu- ten einwirken lassen, danach abdampfen. Rundbürste (klein) Die Rundbürste kann als Ergänzung auf die Punkt- strahldüse montiert werden. Durch Bürsten kônnen da- mit hartnäckige Verschmutzungen leichter entfernt wer- den. ACHTUNG Nicht geeignet zur Reinigung empfindlicher Flächen. Abbildung + Rundbürste auf Punktstrahidüse befestigen: Powerdüse Die Powerdüse kann als Ergänzung auf die Punktstrahl- düse montiert werden. Die Powerdüse erhôht die Ausstrémungsgeschwindig- Keit des Dampfes. Daher eignet sie sich gut für die Rei- nigung von besonders harinäckigem Schmutz, Ausbla- sen von Ecken, Fugen usw. Abbildung + Powerdüse entsprechend der Rundbürste auf Punktstrahidüse befestigen. Rundbürste (groR) Die Rundbürste kann als Ergänzung auf die Punkt- strahldüse montiert werden. Mit dieser Rundbürste kôn- nen groie abgerundete Flächen (z. B. Waschbecken, Duschwanne, Badewanne, Küchenspülbecken) gerei- nigt werden. ACHTUNG Nicht geeignet zur Reinigung empfindlicher Flächen. Abbildung > Rundbürste auf Punktstrahidüse befestigen: Handdüse Abbildung [EX > Handdüse auf die Dampfpistole montieren. Überzug über die Handdüse ziehen. Besonders gut ge- eïgnet für keine abwaschbare Flächen, Duschkabinen und Spiegel. Bodendüse Geeïgnet für alle abwaschbaren Wand- und Bodenbelä- ge. z.B. Steinbôden, Fliesen und PVC-Bôden. Arbeiten Sie auf stark verschmutzten Flächen langsam, damit der Dampf länger einwirken kann. Hinweis Reinigungsmittelrückstände oder Pflegeemulsionen, die sich noch auf der zu reinigenden Fläche befinden, kônnten bei der Dampfreinigung zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden. Abbidung Eu Bodentuch an Bodendüse befestigen. — Bodendüse auf Bodentuch stellen. Je nach Ausstattung - Bodentuch vorher längs fal- ten — Halteklammern ôfnen. — Tuchenden in die Offnungen legen und fest span- nen Halteklammern schlieRen. Bodendüse parken Abbildung EI + Bei Arbeitsunterbrechung die Bodendüse in die Parkhalterung einhängen Pflege und Wartung Ausspülen des Kessels Spülen Sie den Kessel des Dampfreinigers spätestens nach jeder 10. Kesselfüllung aus. > Dampfkessel mit Wasser füllen und kräftig schwen- ken. Dadurch lôsen sich Kalkrückstände, die sich auf dem Boden des Dampfkessels abgesetzt ha- ben > Wasser ausgieen. Entkalken des Kessels Hinweis Bei kontinuierlicher Venwendung von handelsüblichem destiliertem Wasser ist kein Entkalken des Kessels not- wendig. Da sich auch an der Kesselwand Kalk festsetzt, emp- fehlen wir, den Kessel in folgenden Abständen zu ent- kalken (KF = Kesselfüllungen): Häribereich "A [mmoll [KF T[weich 57 013 [55 TT | miel 7-14 [1325 [4 TT [hart 121 [2538 [35 IV |sehrhart >21_ [>38 25 VETS Die Härte des Leitungswassers kônnen Sie bei Ihrem Wasserwirtschaflsamt oder den Stadtwerken erfragen. > Netzstecker aus der Steckdose ziehen > Gerät abkühlen lassen. > Sicherheitsverschluss vom Gerät abschrauben Abbidung [K] Vorhandenes Wasser vollständig aus dem Kessel leeren. > Venwenden Sie zum Entkalken die KARCHER Ent- kalkersticks. Beachten Sie beim Ansetzen der Ent- kalkerlésung die Dosierungshinweise auf der Ver- packung. DE -8

> Füllen Sie die Entkalkerlôsung in den Kessel und lassen Sie die Lésung ca. 8 Stunden einwirken. + Nach 8 Stunden die Entkalkerôsung vollständig ausschütten. Es bleibt noch eine Restmenge Lô- sung im Dampfkessel, deshalb den Kessel zwei- bis dreimal mit kaltem Wasser ausspülen, um alle Rückstände des Entkalkers zu entfemen Abbildung ES + Vorhandenes Wasser vollständig aus dem Kessel leeren. Pflege des Zubehôrs Hinweis Bodentuch und Überzug für Handdüse sind bereits vor- gewaschen und kônnen sofort zum Arbeiten mit dem Dampfreiniger venwendet werden. Verschmutzte Bodentücher und Überzüge bei 60 “C in der Waschmaschine waschen. Keinen Weichspüller verwenden, damit die Tücher den Schmutz gut aufnehmen kônnen. Die Frotteetiü- cher sind für den Trockner geeignet. Die Mikrofa- sertücher sind nicht für den Trockner geeignet. Hilfe bei St’rungen Stôrungen haben oft einfache Ursachen, die Sie mit Hil- fe der folgenden Übersicht selbst beheben kônnen. Im Zweifelsfall oder bei hier nicht genannten Stôrungen wenden Sie sich bitte an den autorisierten Kunden- dienst. Lange Aufheizzeit Dampfkessel ist verkalkt. > Dampfkessel entkalken Kein Dampf Kein Wasser im Dampfkessel. > Gerät ausschalten > Wasser nachfüllen: Dampfhebel lässt sich nicht drücken. Dampfhebel ist mit der Verriegelung / Kindersicherung gesichert > Wahlschalter für Dampfmenge nach vorne stellen. Hoher Wasseraustrag Dampfkessel zu voll. + Dampfpistole so lange drücken bis weniger Was- ser kommit. Dampfkessel ist verkalkt. > Dampfkessel entkalken. Technische Daten Stromanschluss Spannung 220-240 V 1-50-60 Hz Schutzklasse ! Schutzgrad IPX4 Leistungsdaten Heizleistung 1500 w Betriebsdruck max 032 MPa Aufheizzeit 65 Minuten Dampimenge Dauerdampfen 40 gmin DampfstoR max 100 gmin Mañe Dampfkessel 10 1 Gewicht (ohne Zubehër) 3,1 kg Breite 254 mm Länge 380 mm Hühe 260 mm Technische Anderungen vorbehalten! DE -9
