GEBRUIKSAANWIJZING HSW59F18EIPT HAIER

Het symbool geeft aan dat er een risico op brand bestaat aangezien brandbare materialen worden gebruikt. Zorg dat er geen brand wordt veroorzaakt door brandbaar materiaal te ontsteken. ADVARSEL: Fare for brann / brennbart materiale

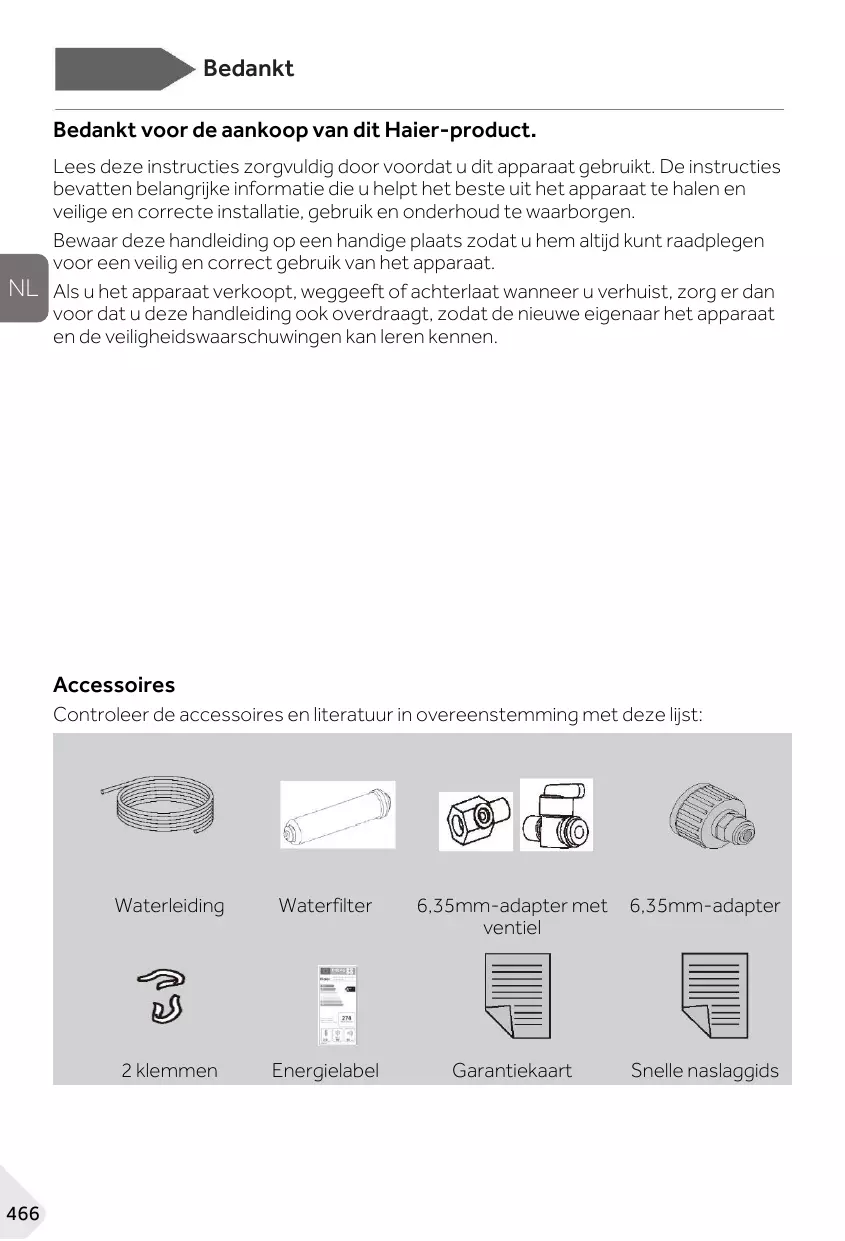

Bedankt Bedankt voor de aankoop van dit Haier-product. Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt het beste uit het apparaat te halen en veilige en correcte installatie, gebruik en onderhoud te waarborgen. Bewaar deze handleiding op een handige plaats zodat u hem altijd kunt raadplegen voor een veilig en correct gebruik van het apparaat. NL Als u het apparaat verkoopt, weggeeft of achterlaat wanneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de nieuwe eigenaar het apparaat en de veiligheidswaarschuwingen kan leren kennen. Accessoires Controleer de accessoires en literatuur in overeenstemming met deze lijst:

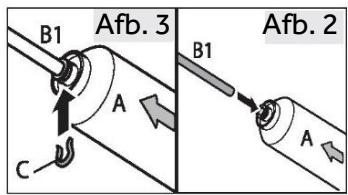

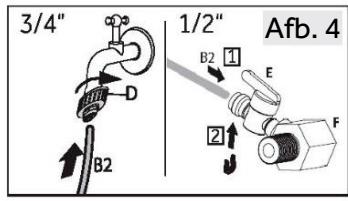

Waterleiding Waterfilter 6,35mm-adapter met ventiel 6,35mm-adapter 2 klemmen Energielabel Garantiekaart Snelle naslaggids Veiligheidsinformatie Veiligheidsinformatie WAARSCHUWING – Belangrijke veiligheidsinformatie LET OP – Algemene informatie en tips Milieu-informatie

Verwijdering Help het milieu en de menselijke gezondheid te beschermen. Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbool niet weg bij het huisvuil. Lever het product in bij uw plaatselijke recyclingfaciliteit of neem contact op met uw gemeentekantoor. WAARSCHUWING! Gevaar voor letsel of verstikking! Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Koppel het apparaat los van de stroomvoorziening. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en -afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.

Veiligheidsinformatie Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips: WAARSCHUWING!

Vóór het eerste gebruik ► Controleer of er geen transportschade is. ► Verwijder alle verpakkingsmaterialen en houd ze buiten het bereik van kinderen. ► Wacht ten minste twee uur voordat u het apparaat installeert, om er zeker van te zijn dat het koelmiddelcircuit volledig werkt. ► Verplaats het apparaat altijd met ten minste twee personen, het is namelijk zwaar. Installatie ► Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg voor een ruimte van ten minste 10 cm boven en rond het apparaat. ► Plaats het apparaat nooit in een vochtige ruimte of op een plaats waar het met water

kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doek. Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). Installeer het apparaat waterpas op een plaats die geschikt is voor de grootte en het gebruik ervan. Zorg ervoor dat de ventilatieopeningen in het apparaat of in de ingebouwde constructie open blijven. Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dat niet het geval is, neem dan contact op met een elektricien. Het apparaat wordt gebruikt met een voeding van 220–240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid optreedt. In dat geval moet er een automatische regelaar worden gemonteerd. Gebruik geen stekkerdozen en verlengkabels. Plaats niet meerdere draagbare stopcontacten of draagbare voedingen op de achterkant van het apparaat. Zorg ervoor dat de stroomkabel niet bekneld zit door de koelkast. Ga niet op de stroomkabel staan. Veiligheidsinformatie WAARSCHUWING! ► Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is. Het apparaat moet geaard zijn. Alleen voor het Verenigd Koninkrijk: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standaard 3-aderig (geaard) stopcontact. De derde pin (aarding) mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geïnstalleerd, moet de stekker bereikbaar zijn. ► Beschadig het koelcircuit niet.

Dagelijks gebruik ► Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met

verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht worden gehouden of instructies hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren begrijpen die ermee gepaard gaan. Kinderen van 3 tot 8 jaar mogen wel inladen en uitladen, maar mogen koelapparatuur niet reinigen of installeren. Houd kinderen onder de 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan. Kinderen mogen niet met het apparaat spelen. Als er koelgas of ander brandbaar gas in de buurt van het apparaat lekt, moet u het ventiel van het lekkende gas sluiten, de deuren en ramen openen en mag u de stekker van de koelkast of een ander apparaat niet uit het stopcontact halen of in een stopcontact steken. Let op, het apparaat is ingesteld om te werken bij een specifiek omgevingstemperatuurbereik van 10 tot 43°C. Het apparaat kan gedurende lange tijd bij een temperatuur boven of onder het aangegeven bereik niet goed werken. Plaats geen onstabiele voorwerpen (zware voorwerpen, containers gevuld met water) boven op de koelkast, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen. Trek niet aan de deurschappen. De deur kan scheefgetrokken worden, het flessenrek kan eruit worden getrokken, of het apparaat kan omvallen. Open en sluit de deuren alleen met de handgrepen. De ruimte tussen de deuren en tussen de deuren en de kast is zeer smal. Steek uw handen niet in deze ruimtes, om te voorkomen dat uw vingers bekneld raken. Open of sluit de koelkastdeuren alleen als er geen kinderen zijn die zich binnen het bewegingsbereik van de deur bevinden.

Veiligheidsinformatie WAARSCHUWING! ► Bewaar of gebruik in het apparaat of in de buurt ervan geen brandbare, explosieve of corrosieve materialen. ► Bewaar geen geneesmiddelen, bacteriën of chemische middelen in het apparaat. Dit

is een huishoudelijk apparaat. Het wordt niet aanbevolen om materialen op te slaan die strikte temperaturen vereisen. Bewaar vloeistoffen in flessen of blikjes (met uitzondering van sterke drank), met name koolzuurhoudende dranken, nooit in de vriezer, omdat deze tijdens het invriezen barsten. Controleer de staat van het voedsel als er sprake van opwarming is geweest in de vriezer. Stel de temperatuur in het koelkastgedeelte niet onnodig laag in. Bij een hoge instelling kunnen temperaturen onder nul optreden. Let op: Flessen kunnen barsten Raak geen bevroren producten aan met natte handen (draag handschoenen). Eet vooral ijsjes niet onmiddellijk na verwijdering uit het vriezergedeelte op. Er bestaat het risico op bevriezing of vriesblaren. Eerste hulp: houd onmiddellijk onder de koude kraan. Niet lostrekken! Raak het binnenoppervlak van het vriezergedeelte niet aan wanneer het in werking is, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezen. Haal de stekker van het apparaat uit het stopcontact wanneer er een stroomonderbreking optreedt of voordat u het schoonmaakt. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen. Gebruik geen elektrische toestellen in de bewaarruimten voor levensmiddelen van het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen. Onderhoud/reiniging Zorg ervoor dat kinderen onder toezicht staan als ze schoonmaak en onderhoud uitvoeren. Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen. Veiligheidsinformatie WAARSCHUWING! ► Houd de stekker vast, niet het snoer, wanneer u de stekker uit het stopcontact haalt. ► Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine,

amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen. Schraap vorst en ijs niet af met scherpe voorwerpen. Gebruik geen sprays, elektrische verwarmingstoestellen zoals haardrogers, stoomreinigers andere warmtebronnen om schade aan de kunststof onderdelen te voorkomen. Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de fabrikant worden aanbevolen. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. Probeer het apparaat niet zelf te repareren, te demonteren of te wijzigen. In geval van reparatie kunt u contact opnemen met onze klantenservice. Verwijder het stof aan de achterkant van het toestel ten minste eenmaal per jaar om brandgevaar en een verhoogd energieverbruik te voorkomen. Spuit niet op het apparaat en spoel het niet af tijdens het reinigen. Gebruik geen waterstraal of stoom om het apparaat schoon te maken. Reinig de koude glazen planken niet met heet water. Door plotselinge temperatuurveranderingen kan het glas breken.

Informatie over koelgas WAARSCHUWING! Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installatie niet is beschadigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbranden. Houd bij beschadiging open vuurbronnen uit de buurt, ventileer de ruimte grondig en trek de stekker van het apparaat of andere apparaten niet uit het stopcontact. Informeer de klantenservice. Als de ogen in contact komen met het koelmiddel, spoel het dan onmiddellijk onder stromend water af en bel onmiddellijk de oogspecialist.

Beoogd gebruik Beoogd gebruik Beoogd gebruik Dit apparaat is bedoeld voor het koelen en invriezen van voedsel. Het is uitsluitend ontworpen voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals personeelskeukens in winkels, kantoren en andere werkomgevingen; op boerderijen en door gasten in hotels, motels en andere woonomgevingen, maar ook in bed and breakfasts en bij cateringbedrijven. Het is niet bedoeld voor commercieel of industrieel gebruik.

Wijzigingen of aanpassingen aan het apparaat zijn niet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaims veroorzaken. Normen en richtlijnen

Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen en normen van het VK die voorzien in een CE- en UKCAmarkering.

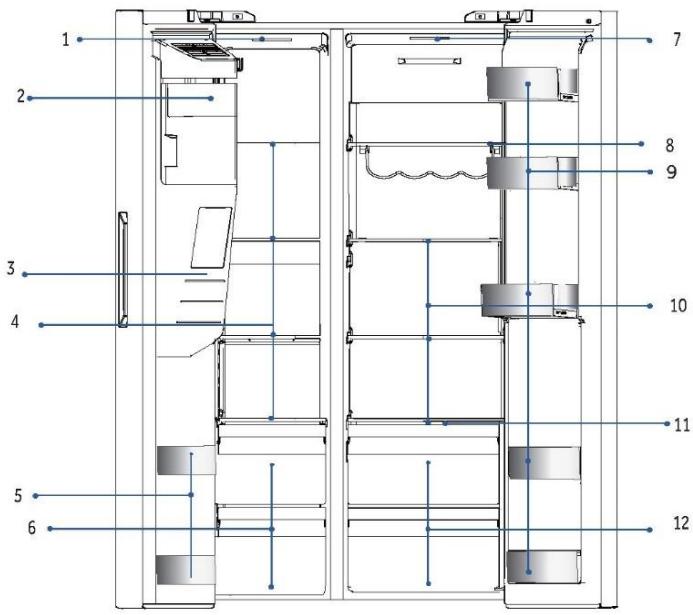

Productbeschrijving Productbeschrijving Let op Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldingen in deze handleiding afwijken van uw model.

A: Vriezergedeelte B: Koelkastgedeelte 1 Plafondlamp 7 Plafondlamp 2 IJsmaker met ijsreservoir 8 Wijnrek 3 Water- en ijsdispenser 9 Flessenhouder 4 Glazen planken 10 Glazen planken 5 Flessenhouder 11 Afdekplaat voor natte zone 6 Lades 12 Lades

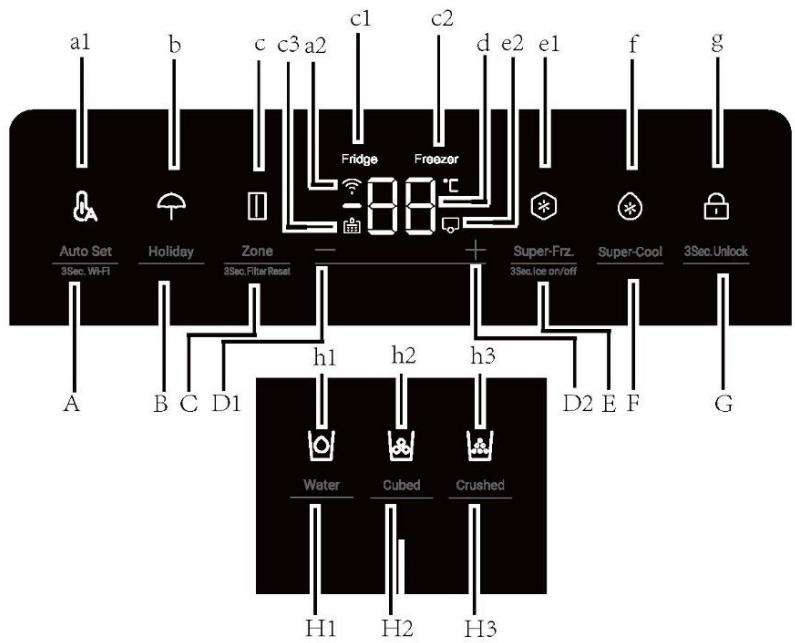

Toetsen: A ‘Auto Set’-functie /3Sec.Wi-Fi Indicatoren: a1 Auto Set-modus B Functie ‘Holiday’ a2 Wififunctie C Zoneselectie/3Sec.Filter Reset D1 Temperatuurinsteltoets ‘-’ b Holiday-modus c Zone-indicator D2 Temperatuurinsteltoets ‘+’ c1 Koelkastindicator E ‘Super-Freeze’-functie/3 sec. ijs aan/uit F Functie ‘Super-Cool’ c2 Vriezerindicator c3 Filter Reset-functie G Keuzetoets paneelvergrendeling d Temperatuurweergave H1 Keuzetoets waterinlaatfunctie H2 Keuzetoets ijsblokjesfunctie e1 ‘Super-Freeze’-modus e2 IJsmakermodus H3 Keuzetoets ijsschilferfunctie f ‘Super-Cool’-modus g Paneelvergrendeling h1 Waterinlaatfunctie h2 IJsblokjesfunctie h3 IJsschilferfunctie

Gebruik Gebruik Vóór het eerste gebruik ► Verwijder alle verpakkingsmaterialen, houd ze buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg. ► Reinig de binnen- en de buitenkant van het apparaat met water en een mild reinigings- middel voordat u er voedingsmiddelen in plaatst. ► Nadat het apparaat waterpas is gezet en is schoongemaakt, moet u minstens 2–5 uur wachten voordat u het aansluit op het elektriciteitsnet. Raadpleeg hoofdstuk INSTALLATIE. ► Koel de compartimenten op hoge instellingen voor voordat u het voedsel erin zet. De Power-Freeze-functie helpt om de compartimenten snel af te koelen. ► De temperatuur van de koelkast en de vriezer worden automatisch ingesteld op respectievelijk 5°C en -18°C. Dit zijn de aanbevolen instellingen. Als u wilt, kunt u deze temperaturen handmatig veranderen. Raadpleeg DE TEMPERATUUR AANPASSEN.

Sensortoetsen De toetsen op het bedieningspaneel zijn sensortoetsen, die al reageren als ze licht met de vinger worden aangeraakt. Het apparaat in-/uitschakelen Het apparaat werkt zodra het op de voeding is aangesloten. De weergegeven temperaturen tonen de ingestelde temperaturen in het compartiment. Mogelijk is de paneelvergrendeling actief. Let op Wanneer het apparaat wordt ingeschakeld nadat de stekker uit het stopcontact is gehaald, kan het tot wel 12 uren duren voordat de juiste temperaturen zijn bereikt. Leeg het apparaat voordat u het uitschakelt. Trek het netsnoer uit het stopcontact om het apparaat uit te schakelen. LET OP Wanneer de koelkast voor het eerst wordt ingeschakeld, gaat het indicatielampje branden. De temperatuur van de koelkast en de vriezer worden automatisch ingesteld op respectievelijk 5°C en -18°C.

Gebruik Paneel vergrendelen/ontgrendelen

1. Automatische vergrendeling: Wanneer de koelkastdeur en de vriezerdeur gesloten

zijn en er binnen 30 seconden geen toetsbediening is, gaat het display automatisch uit en wordt het vergrendeld.

Houd 3 sec. ingedrukt Indicator aan Display vergrendeld

2. Handmatige vergrendeling: Wanneer het display is ontgrendeld, drukt u op de

toets ‘G’ (keuzetoets paneelvergrendeling) en houdt u deze 3 seconden ingedrukt. De zoemer klinkt eenmaal, de indicator ‘g’ (paneelvergrendeling) gaat branden en het display is vergrendeld. Open de deur of druk op Houd 3 sec. ingedrukt een willekeurige knop Het display licht op Indicator uit Display ontgrendeld De temperatuur aanpassen De binnentemperaturen worden beïnvloed door de volgende factoren: ► Omgevingstemperatuur ► Frequentie van het openen van de deur ► Hoeveelheid opgeslagen voedsel ► Installatie van het apparaat De koelkasttemperatuur aanpassen

1. Wanneer het scherm is ontgrendeld, drukt u op de toets ‘C’ (keuzetoets zone).

De zoemer klinkt eenmaal, de indicator ‘c1’ (koelkastindicator) knippert en dan verschijnt de temperatuurinstelmodus van de koelkast.

2. Druk herhaaldelijk op de toets ‘D1’ (temperatuurinsteltoets ‘-’), elke keer klinkt de

zoemer eenmaal en wordt de ingestelde temperatuur van de koelkast verlaagd met 1 graad. De koelkasttemperatuur wordt weergegeven in de volgorde van ‘9°C > 8°C > 7°C > 6°C > 5°C > 4°C > 3°C > 2°C > 1°C’. Druk 1 keer

Gebruik De koelkasttemperatuur aanpassen

3. Druk herhaaldelijk op de toets ‘D2’ (temperatuurinsteltoets ‘+’), elke keer klinkt de

zoemer eenmaal en wordt de ingestelde temperatuur van de koelkast verhoogd met 1 graad. De koelkasttemperatuur wordt weergegeven in de volgorde van ‘1°C > 2°C > 3°C > 4°C > 5°C > 6°C > 7°C > 8°C > 9°C’.

Druk 1 keer op ‘+’ Let op Na het instellen van de temperatuur, als er binnen 5 seconden geen handeling plaatsvindt, wordt het systeem automatisch bepaald en de ingestelde temperatuur opgeslagen. De vriezertemperatuur aanpassen

1. Wanneer het scherm is ontgrendeld, drukt u op de toets ‘C’ (keuzetoets zone).

De zoemer klinkt eenmaal, de indicator ‘c2’ (vriezerindicator) knippert en dan verschijnt de temperatuurinstelmodus van de vriezer.

2. Druk herhaaldelijk op de toets ‘D1’ (temperatuurinsteltoets ‘-’), elke keer klinkt de

zoemer eenmaal en wordt de ingestelde temperatuur van de vriezer verlaagd met 1 graad. De vriezertemperatuur wordt weergegeven in de volgorde van ‘-14°C > -15°C > -16°C > -17°C > -18°C > -19°C > -20°C > -21°C > -22°C > -23°C > -24°C’. Druk 1 keer

3. Druk herhaaldelijk op de toets ‘D2’ (temperatuurinsteltoets ‘+’), elke keer klinkt de

zoemer eenmaal en wordt de ingestelde temperatuur van de vriezer verhoogd met 1 graad. De vriezertemperatuur wordt weergegeven in de volgorde van ‘-24°C > -23°C > -22°C > -21°C > -20°C > -19°C > -18°C > -17°C > -16°C > -15°C > -14°C’. Druk 1 keer op ‘+’ Let op Na het instellen van de temperatuur, als er binnen 5 seconden geen handeling plaatsvindt, wordt het systeem automatisch bepaald en de ingestelde temperatuur opgeslagen.

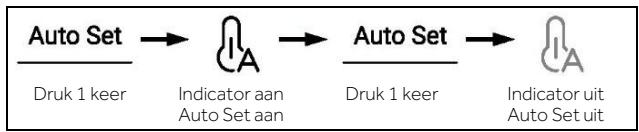

Gebruik Auto Set-modus

1. Wanneer het display is ontgrendeld, drukt u op de toets ‘A’ (keuzetoets Auto Setmodus). De zoemer klinkt eenmaal, de indicator ‘a1’ (Auto Set-modus) gaat branden en de Auto Set-functie wordt ingeschakeld.

2. Wanneer de indicator ‘a1’ (Auto Set-modus) brandt, drukt u op de toets ‘A’

(keuzetoets Auto Set-modus). De zoemer klinkt eenmaal, de indicator ‘a1’ (Auto Set-modus) gaat uit en de Auto Set-functie wordt uitgeschakeld. Druk 1 keer Indicator aan Auto Set aan Druk 1 keer Indicator uit Auto Set uit Let op In de Auto Set-modus kan de koelkast- of vriestemperatuur niet worden aangepast. Als de toets ‘D1’ (temperatuurinsteltoets ‘-’) of toets ‘D2’ (temperatuurinsteltoets ‘+’) wordt ingedrukt om de temperatuur van de koelkast of vriezer aan te passen, knippert de indicator ‘a1’ (Auto Set-indicator) met een snel geluid om aan te geven dat deze handeling niet kan worden uitgevoerd. Als in de Auto Set-modus de functie ‘Super-Cool’, ‘Super-Freeze’ of ‘Holiday’ wordt ingesteld, gaat vanwege verschillende bedieningsmethoden de indicator ‘a1’ (Auto Set-modus) uit en wordt de Auto Set-functie automatisch verlaten. De Holiday-modus De Holiday-modus is ontworpen voor als de koelkast langere tijd niet wordt gebruikt. Wanneer de Holiday-modus is ingeschakeld, werkt de vriezer als normaal en wordt de temperatuur van de koelkast automatisch ingesteld op 17°C. De daadwerkelijke temperatuur is niet hoger dan 17°C, wat een nare geur veroorzaakt door een te hoge temperatuur voorkomt en tegelijkertijd helpt het energieverbruik te verminderen. 1. Wanneer het display is ontgrendeld, drukt u op de toets ‘B’ (keuzetoets Holidaymodus). De zoemer klinkt eenmaal, de indicator ‘b’ (Holiday-modus) gaat branden en de Holiday-functie wordt ingeschakeld.

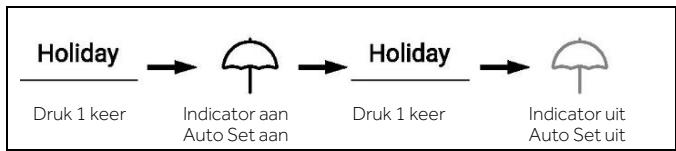

2. Wanneer de indicator ‘b’ (Holiday-modus) brandt, drukt u op de toets ‘B’ (keuzetoets

Holiday-modus). De zoemer klinkt eenmaal, de indicator ‘b’ (Holiday-modus) gaat uit en de Holiday-functie wordt uitgeschakeld. Druk 1 keer

Indicator aan Auto Set aan Druk 1 keer Indicator uit Auto Set uit Gebruik Let op In de Holiday-toestand kan de koelkasttemperatuur niet worden aangepast. Als de toets ‘D1’ (temperatuurinsteltoets ‘-’) of toets ‘D2’ (temperatuurinsteltoets ‘+’) wordt ingedrukt om de temperatuur van de koelkast aan te passen, knippert de indicator ‘b’ (Holiday-indicator) met een snel geluid om aan te geven dat deze handeling niet kan worden uitgevoerd. Voordat u de Holiday-functie gebruikt, moet u de koelkast leegmaken om te voorkomen dat het voedsel erin bederft. Wanneer de Holiday-functie is ingeschakeld, kunnen de functies ‘Auto Set’ en ‘Super-Cool’ niet tegelijkertijd worden ingeschakeld.

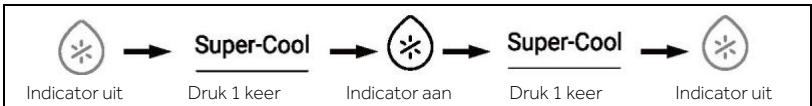

1. Wanneer het display is ontgrendeld, drukt u op de toets ‘F’ (keuzetoets Super-Cool).

De zoemer klinkt eenmaal, de indicator ‘f’ (Super-Cool-functie) gaat branden en de Super-Cool-functie wordt ingeschakeld.

2. Wanneer de indicator ‘f’ (Super-Cool-functie) brandt, drukt u op de toets ‘F’

(keuzetoets Super-Cool). De zoemer klinkt eenmaal, de indicator ‘f’ (Super-Coolfunctie) gaat uit en de Super-Cool-functie wordt uitgeschakeld.

3. Nadat de Super-Cool-functie is ingeschakeld, schakelt de koelkast automatisch de

functie uit wanneer deze de ingestelde toestand bereikt. Als u de functie handmatig wilt verlaten, kunt u op de toets ‘F’ (keuzetoets Super-Cool) drukken om hem uit te schakelen. Indicator uit Druk 1 keer Indicator aan Druk 1 keer Indicator uit Let op In de Super-Cool-toestand kan de koelkasttemperatuur niet worden aangepast. Als de toets ‘D1’ (temperatuurinsteltoets ‘-’) of toets ‘D2’ (temperatuurinsteltoets ‘+’) wordt ingedrukt om de temperatuur van de koelkast aan te passen, knippert de indicator ‘f’ (Super-Cool-indicator) met een snel geluid om aan te geven dat deze handeling niet kan worden uitgevoerd. In de Super-Cool-functie kan de Auto Set-functie of de Holiday-functie niet tegelijkertijd worden ingeschakeld vanwege verschillende bedieningsmodi. Wanneer u een functie kiest die in strijd is met een andere functie, zal de oorspronkelijke functie automatisch worden verlaten.

Gebruik De Super-Freeze-functie (Super-Frz.)

1. Wanneer het display is ontgrendeld, drukt u op de toets ‘E’ (keuzetoets Super-Frz.).

De zoemer klinkt eenmaal, de indicator ‘e1’ (Super-Freeze-functie) gaat branden en de Super-Freeze-functie wordt ingeschakeld.

2. Wanneer de indicator ‘e1’ (Super-Freeze-functie) brandt, drukt u op de toets ‘E’

(keuzetoets Super-Frz.). De zoemer klinkt eenmaal, de indicator ‘e1’ (Super-Freezefunctie) gaat uit en de Super-Freeze-functie wordt uitgeschakeld.

3. Nadat de Super-Freeze-functie is ingeschakeld, schakelt de koelkast automatisch de

functie uit wanneer deze de ingestelde toestand bereikt. Als u de functie handmatig wilt verlaten, kunt u op de toets ‘E’ (keuzetoets Super-Frz.) drukken om hem uit te schakelen. Indicator uit Druk 1 keer Indicator aan Druk 1 keer Indicator uit Let op In de Super-Freeze-toestand kan de vriezertemperatuur niet worden aangepast. Als de toets ‘D1’ (temperatuurinsteltoets ‘-’) of toets ‘D2’ (temperatuurinsteltoets ‘+’) wordt ingedrukt om de temperatuur van de vriezer aan te passen, knippert de indicator ‘e1’ (Super-Frz.-indicator) met een snel geluid om aan te geven dat deze handeling niet kan worden uitgevoerd. In de Super-Freeze-functie kan de Auto Set-functie niet tegelijkertijd worden ingeschakeld vanwege verschillende bedieningsmodi. Wanneer u een functie kiest die in strijd is met een andere functie, zal de oorspronkelijke functie automatisch worden verlaten. De filterfunctie Wanneer de koelkast zes maanden in werking is, zal de herinneringsindicator ‘c3’ (Filter Reset-functie) gaan branden om gebruikers eraan te herinneren het filter te vervangen door een nieuwe. Houd als het filter is vervangen de toets ‘C’ (keuzetoets Filter Reset-functie) 3 seconden ingedrukt om de herinnering te annuleren. De timer wordt gereset en de zoemer klinkt. Indicator aan Houd 3 sec. ingedrukt Indicator uit Let op De normale levensduur van een filter is zes maanden. Het wordt aangeraden het filter om de zes maanden te vervangen.

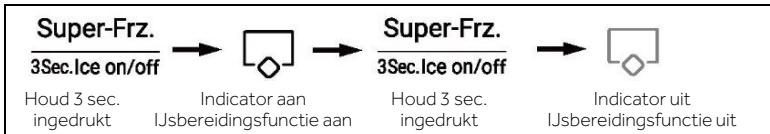

Gebruik De ijsmakermodus

1. Druk in ontgrendelde toestand op de toets ‘E’ (keuzetoets ijsmakermodus) en houd

3 seconden ingedrukt. De zoemer klinkt eenmaal, de indicator ‘e2’ (ijsmakermodus) gaat branden en de ijsmakermodus wordt ingeschakeld.

2. Wanneer de indicator ‘e2’ (ijsmakermodus) brandt, drukt u op de toets ‘E’

(keuzetoets ijsmakermodus) en houd 3 seconden ingedrukt. De zoemer klinkt eenmaal, de indicator ‘e2’ (ijsmakermodus) gaat uit en de ijsmakermodus wordt uitgeschakeld. Houd 3 sec. ingedrukt Indicator aan IJsbereidingsfunctie aan Houd 3 sec. ingedrukt

Indicator uit IJsbereidingsfunctie uit Let op Wanneer de toepassing wordt ingeschakeld, staat de ijsmaker standaard uit. Wanneer u gedurende langere tijd geen ijsblokjes nodig heeft, schakel dan de ijsmakerfunctie uit, maak het reservoir leeg en plaats het schoongemaakte reservoir terug. De ijsmaker kan alleen worden geconfigureerd door de fabrikant of worden gekocht bij diens servicevertegenwoordiger. De waterinlaatfunctie Druk in willekeurige toestand (vergrendeld of ontgrendeld) op de toets ‘H1’ (keuzetoets waterinlaatfunctie). De zoemer klinkt eenmaal, de indicator ‘h1’ (waterinlaatfunctie) gaat branden en de waterinlaatfunctie wordt ingeschakeld. Druk 1 keer Indicator aan Waterinlaatfunctie aan Let op

1. Wanneer de indicator ‘h1’ (waterinlaatfunctie) brandt, gaan de indicator ‘h2’

(ijsblokjesfunctie) en de indicator ‘h3’ (ijsschilferfunctie) uit. Nadat de dispenserplaat is ingedrukt, stroomt het water uit de inlaatpoort.

2. Wanneer de toevoertijd van het water 150 sec. bereikt, zal de koelkast piepen en

water blijven opnemen tot de tijd 180 sec. bereikt. Het water wordt afgesloten en het waterventiel gaat de beschermingstijd van 200 sec. in, waarna de watertoevoer opnieuw kan worden uitgevoerd.

3. Wanneer de toevoertijd van het water 5 min bereikt in een tijdsbestek van

maximaal 10 min, dan gaat het waterventiel de beschermingstijd van 10 min. in en kan de watertoevoer vervolgens opnieuw worden uitgevoerd.

Gebruik De ijsblokjesfunctie Druk in willekeurige toestand (vergrendeld of ontgrendeld) op de toets ‘H2’ (keuzetoets ijsblokjesfunctie). De zoemer klinkt eenmaal, de indicator ‘h2’ (ijsblokjesfunctie) gaat branden en de ijsblokjesfunctie wordt ingeschakeld.

Druk 1 keer Indicator aan IJsblokjesfunctie aan Let op

1. Wanneer de indicator ‘h2’ (ijsblokjesfunctie) brandt, gaan de indicator ‘h1’

(waterinlaatfunctie) en de indicator ‘h3’ (ijsschilferfunctie) uit. Nadat de microschakelaar van de dispenser is ingedrukt, stromen de ijsblokjes uit de inlaatpoort.

2. Wanneer de ijsmaker voor het eerst wordt aangesloten op de elektriciteit, wordt

de ijsblokjesfunctie standaard uitgeschakeld.

3. Druk op de microschakelaar van de dispenser, het lampje gaat branden en het

deksel gaat open. Daarna begint de motor van het malen van ijs linksom te draaien om ijsblokjes te drukken. Laat de microschakelaar van de dispenser los. De motor van het ijsbreken stopt, het deksel van de dispenser sluit en het lampje gaat na 5 seconden uit.

4. Als in de ijsblokjestoestand de tijd voor ijsblokjes langer is dan 50 seconden, dan

waarschuwt de zoemer gebruikers om te stoppen. Wanneer de tijd 1 minuut bereikt, wordt de machine gedwongen te stoppen met het afgeven van ijsblokjes en is weer effectief wanneer de schakelaar de volgende keer wordt ingedrukt.

5. Als tijdens het afgeven van ijsblokjes de koelkastdeur wordt geopend, dan stopt

de motor die het ijs levert; het deksel van de dispenser gaat dicht, het lampje van de dispenser gaat uit en de afgifte van de ijsblokjes wordt gestopt.

6. Het is niet toegestaan ijs te pakken met de koelkastdeur open.

De ijsschilferfunctie Druk in willekeurige toestand (vergrendeld of ontgrendeld) op de toets ‘H3’ (keuzetoets ijsschilferfunctie). De zoemer klinkt eenmaal, de indicator ‘h3’ (ijsschilferfunctie) gaat branden en de ijsschilferfunctie wordt ingeschakeld. Druk 1 keer

Indicator aan IJsschilferfunctie aan Gebruik Let op Wanneer de indicator ‘h3’ (ijsschilferfunctie) brandt, gaan de indicator ‘h1’ (waterinlaatfunctie) en de indicator ‘h2’ (ijsblokjesfunctie) uit. Nadat de microschakelaar van de dispenser is ingedrukt, stromen de ijsschilfers uit de inlaatpoort. Druk op de microschakelaar van de dispenser, het lampje gaat branden en het deksel gaat open. Daarna begint de motor van het malen van ijs rechtsom te draaien om ijsblokjes te drukken. Laat de microschakelaar van de dispenser los. De motor van het ijsbreken stopt, het deksel van de dispenser sluit en het lampje gaat na 5 seconden uit. Als in de ijsschilfertoestand de tijd voor ijsschilfers langer is dan 50 seconden, dan waarschuwt de zoemer gebruikers om te stoppen. Wanneer de tijd 1 minuut bereikt, wordt de machine gedwongen te stoppen met het afgeven van ijsschilfers en is weer effectief wanneer de schakelaar de volgende keer wordt ingedrukt. Als tijdens het afgeven van ijsschilfers de koelkastdeur wordt geopend, dan stopt de motor die het ijs levert; het deksel van de dispenser gaat dicht, het lampje van de dispenser gaat uit en de afgifte van de ijsschilfers wordt gestopt. Het is niet toegestaan ijsschilfers te maken met de koelkastdeur open.

Alarm ‘Deur open’ Als een deur te lang open staat of de deur niet goed is gesloten, zal de koelkast met vaste intervallen een pieptoon laten klinken om u eraan te herinneren de deur op tijd te sluiten. Uitschakelgeheugen De werkingstoestand ten tijde van uitschakeling wordt onthouden. Nadat het apparaat weer ingeschakeld is, werkt het nog steeds volgens de instellingen van voordat het apparaat werd uitgeschakeld. Gebruik van de ijs- en waterdispenser Druk meerdere malen op de selectietoets van de dispenser tot boven het lampje dat u wilt oplicht. Druk met een glas of andere houder tegen de dispenserplaat (1) om ijsblokjes, water of ijsschilfers te pakken.

Bewaren in het koelkastcompartiment

1. Houd de koelkasttemperatuur lager dan 5°C.

2. Laat warm voedsel afkoelen tot kamertemperatuur voordat u het in het apparaat

3. In de koelkast opgeslagen levensmiddelen moeten worden gewassen en afgedroogd

voordat zij worden opgeborgen.

4. Het te bewaren voedsel moet goed afgesloten zijn om geur- of smaakveranderingen

5. Bewaar geen overmatige hoeveelheden voedsel. Laat ruimtes tussen voedingswaren

zodat er koude lucht omheen kan stromen, voor een betere en gelijkmatiger koeling.

6. Voedsel dat dagelijks wordt gegeten moet worden bewaard aan de voorkant van de

7. Laat ruimte tussen voedingswaren en de binnenwanden, zodat lucht kan stromen.

Bewaar vooral geen voedsel tegen de achterwand; voedsel kan tegen achterwand bevriezen. Vermijd direct contact tussen voedsel (met name vettige of zure voedingsproducten) met de binnenvoering, omdat olie/zuur de binnenvoering kan beschadigen. Haal vettig/zuur vuil altijd weg wanneer het wordt ontdekt.

8. Ontdooi bevroren voedsel in het koelkastgedeelte. Op deze manier kunt u het

ingevroren voedsel gebruiken om de temperatuur in het compartiment te verlagen en energie te besparen.

9. Het rijpingsproces van groenten en fruit zoals courgette, meloen, papaja, banaan,

ananas, etc. kan in de koelkast versneld worden. Daarom is het niet aan te raden om deze in de koelkast te bewaren. Het rijpen van onrijp fruit kan echter wel worden versneld gedurende een bepaalde periode. Uien, knoflook, gember en andere wortelgroenten moeten ook bij kamertemperatuur worden bewaard.

10. Onaangename geurtjes in de koelkast zijn een teken dat er iets is gemorst en moet

worden schoongemaakt. Zie ONDERHOUD EN REINIGING.

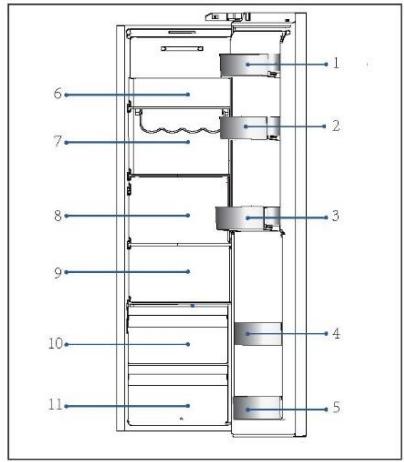

11. Verschillende soorten voedingswaren moeten op verschillende plaatsen worden

geplaatst naargelang de eigenschappen ervan: 1-Boter, kaas, etc. 2-Eieren, conserven, specerijen, etc. 3/4/5-Dranken en voedingsmiddelen in een fles. 6-Ingemaakt voedingsmiddelen, conserven, etc. 7/8-Vleesproducten, vis, rauw voedsel 9-Blikjes, zuivelproducten, etc. 10-Fruit, groenten, sla, etc. 11-Gekookt vlees, worstjes, etc.

Gebruik TIPS VOOR HET BEWAREN VAN VERS VOEDSEL Bewaren in het vriezergedeelte

1. Houd de temperatuur van de vriezer op -18°C.

2. Schakel 12 uur voor het invriezen van extra producten de Super-Freeze-functie in.

Voor kleine hoeveelheden voedsel is 4–6 uur voldoende.

3. Warm voedsel moet eerste worden afgekoeld tot kamertemperatuur voordat het in

het vriezergedeelte kan worden bewaard.

4. Voedsel dat in kleine porties is gesneden zal sneller bevriezen en is gemakkelijker te

ontdooien en bereiden. Het aanbevolen gewicht per portie bedraagt minder dan 2,5 kg.

5. Het is beter om voedsel te verpakken voordat u het in de vriezer plaatst. De buitenkant

van de verpakking moet droog zijn om te voorkomen dat de zakken aan elkaar blijven plakken. Verpakkingsmaterialen moeten geurvrij, luchtdicht, niet-giftig en niettoxisch zijn.

6. Schrijf om overschrijden van de houdbaarheidstermijnen te voorkomen de invriesdatum,

de tijdlimiet en de naam van het voedsel op de verpakking volgens de bewaartermijnen van de verschillende levensmiddelen.

7. WAARSCHUWING!: Zuren, basen en zout, etc. kunnen het interne oppervlak van de

vriezer wegvreten. Plaats voedsel met deze stoffen (bijv. vis uit de zee) niet direct tegen de binnenzijde. Zout water in de diepvriezer moet onmiddellijk worden verwijderd.

8. Overschrijd niet de door de fabrikanten aanbevolen bewaartijden van

levensmiddelen. Neem alleen de benodigde hoeveelheid voedsel uit de vriezer.

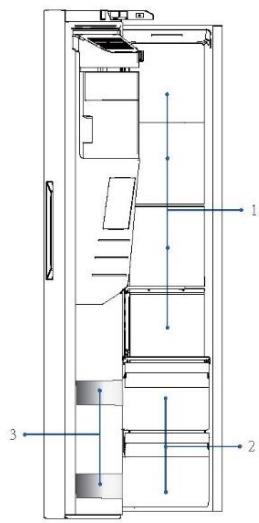

9. Verschillende soorten voedingswaren moeten op verschillende plaatsen worden

geplaatst naargelang de eigenschappen ervan:

1- Minder zware artikelen, zoals ijs,

groenten, brood, etc.

2- Grote/zwaardere porties voedsel, zoals

braadstukken van vlees

1. Houd een afstand van meer dan 10 mm aan tussen het voedsel en de sensor om

het koelingseffect te garanderen.

2. Laat de onderste lade in het apparaat zitten wanneer het aan staat, om het

koelingseffect te garanderen.

3. Levensmiddelen met ijs (zoals roomijs) moeten in het vriezergedeelte worden

bewaard in plaats van in de flessenhouders. De temperatuurschommelingen waaraan de flessenhouders worden blootgesteld, veroorzaakt door het openen en sluiten van de deur, kunnen het voedsel doen ontdooien.

4. Gebruik ontdooide etenswaren zo snel mogelijk. Ontdooid voedsel kan niet

opnieuw worden ingevroren tenzij het eerst wordt gekookt, anders kan het oneetbaar worden.

5. Plaats geen overmatige hoeveelheden vers voedsel in het vriezergedeelte. Zie de

vriescapaciteit van de diepvriezer – zie TECHNISCHE GEGEVENS of de gegevens op het typeplaatje.

6. Levensmiddelen kunnen bij een temperatuur van ten minste -18°C gedurende

2 tot 12 maanden in de vriezer worden bewaard, afhankelijk van de eigenschappen (bijv. vlees: 3–12 maanden, groenten: 6–12 maanden).

7. Vermijd bij het invriezen van vers voedsel dat het in contact komt met al ingevroren

levensmiddelen. Risico op ontdooien!

8. Ontdooi bevroren voedsel in de koelkast. Op deze manier kunt u het ingevroren

voedsel gebruiken om de temperatuur in het compartiment te verlagen en energie te besparen. Volg de volgende richtlijnen bij het opslaan van commercieel ingevroren levensmiddelen:

1. Volg altijd de richtlijnen van de fabrikanten voor hoelang u het voedsel kunt bewaren.

Overschrijd deze richtlijnen niet!

2. Probeer de tijd tussen aankoop en opslag zo kort mogelijk te houden om de

voedselkwaliteit te behouden.

3. Koop alleen diepvriesproducten die bij een temperatuur van -18°C of lager zijn bewaard.

4. Vermijd het kopen van voedsel dat ijs of rijp op de verpakking heeft. Dit wijst erop dat

de producten op een bepaald moment gedeeltelijk ontdooid en opnieuw ingevroren kunnen zijn – temperatuurstijgingen hebben invloed op de kwaliteit van het voedsel.

Gebruik Tips voor energiebesparing ► Zorg ervoor dat het apparaat goed wordt geventileerd (raadpleeg INSTALLATIE). ► Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). ► Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt

toe naarmate de temperatuur in het apparaat lager is ingesteld. Functies zoals POWER-FREEZE verbruiken meer energie. Laat warm voedsel afkoelen voordat u het in de koelkast plaatst. Open de deur van het apparaat zo weinig en zo kort mogelijk. Vul het apparaat niet te vol om te voorkomen dat de luchtdoorstroming wordt geblokkeerd. Vermijd lucht in de verpakking van het voedsel. Houd de deurpakking schoon, zodat de deur altijd goed sluit. Ontdooi bevroren voedsel in het koelkastgedeelte. De meest energiebesparende configuratie vereist dat de lades, voedselbakken en planken in fabrieksstaat worden gehouden, en dat voedsel zo diep mogelijk wordt geplaatst zonder dat de openingen van het luchtkanaal worden geblokkeerd.

Apparatuur Apparatuur

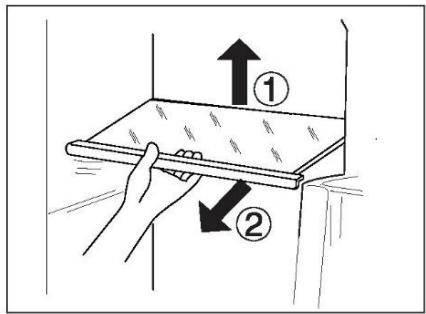

1. De hoogte van de planken kan worden

aangepast aan uw opslagbehoeften.

2. Om een plank te verplaatsen, verwijdert u

hem eerst door de achterrand op te tillen en de plank eruit te trekken.

3. Om hem weer te installeren, plaatst u hem

op de nokjes aan beide kanten en duwt u hem helemaal naar achteren tot de achterkant van de plank vastzit in de gleuven in de zijkanten. LET OP Zorg ervoor dat alle kanten van een plank vlak zijn. Verwijderbare deurrekken/fleshouder

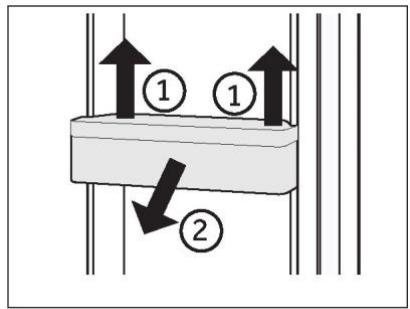

1. De deurrekken/flessenhouder kunnen

worden verwijderd voor reiniging:

2. Plaats uw handen aan beide kanten van de

rekken/flessenhouder, til omhoog en trek eruit .

3. Voer de bovenstaande stappen in omgekeerde

volgorde uit om de rekken/flessenhouder weer terug te plaatsen. Verwijderbare lade Om de lade te verwijderen, trekt u deze zo ver mogelijk naar buiten , daarna optillen en verwijderen . Voer de bovenstaande stappen in omgekeerde volgorde uit om lade weer terug te plaatsen. IJsreservoir De productie van ijs stoppen Als er gedurende langere tijd geen ijs of water nodig is, kan de klep tussen de watertoevoer en het apparaat worden dichtgedraaid. De ijsbak moet worden schoongemaakt, gedroogd en weer in het apparaat worden geplaatst om het ontstaan van geuren te voorkomen.

Apparatuur Het ijsreservoir verwijderen

1. Pak beide zijgrepen vast.

2. Til het reservoir op.

3. Trek het reservoir eruit.

Afb. 1 Het ijsreservoir terugplaatsen

Afb. 2 Om het ijsreservoir terug te plaatsen moet de U-vormige beugel achter het ijsreservoir (1 in afb. 2) worden uitgelijnd met de overeenkomstige metalen structuur. Volg de stappen van afb. 1 in omgekeerde volgorde. LET OP Vocht kan condenseren en de ijsbak doen vastvriezen.

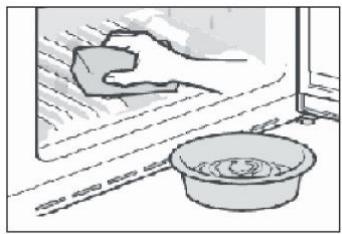

Onderhoud en reiniging Onderhoud en reiniging WAARSCHUWING! Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt. Reinigen

Reinig het apparaat als er weinig of geen voedsel in is opgeslagen. Het apparaat moet om de vier weken worden schoongemaakt voor een goed onderhoud en om nare voedselgeuren te voorkomen. WAARSCHUWING! ► Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine,

amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen. Spuit niet op het apparaat en spoel het niet af tijdens het reinigen. Gebruik geen waterstraal of stoom om het apparaat schoon te maken. Reinig de koude glazen planken niet met heet water. Door plotselinge temperatuurveranderingen kan het glas breken. Raak het binnenoppervlak van het vriezergedeelte niet aan, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezen. Controleer in geval van opwarming de toestand van de ingevroren producten. ► Houd de deurpakking altijd schoon. ► Reinig de binnenkant en behuizing van het apparaat met een spons die is bevochtigd in warm water en een neutraal reinigingsmiddel.

1. Was de binnenkant en buitenkant van de koelkast,

waaronder deurrubbers, deurrek, glazen planken, bakken enzovoort, met een zachte handdoek of spons die in warm water is gedrenkt (u mag een neutraal schoonmaakmiddel toevoegen aan het warme water).

2. Als er vloeistof is gemorst, verwijder dan alle verontreinigde onderdelen en spoel ze

direct af met het stromend water. Daarna afdrogen en terug in de koelkast plaatsen.

3. Als er room (zoals koffiemelk, smeltend ijs) wordt gemorst, moeten alle verontreinigde

delen worden verwijderd. Zet ze een tijdje in warm water van ongeveer 40°C en spoel vervolgens af met stromend water. Daarna afdrogen en terug in de koelkast plaatsen.

4. Als een klein deeltje of onderdeel vast komt te zitten in de koelkast (tussen planken

of laden), gebruik dan een klein, zacht borsteltje om het weg te halen. Als u het onderdeel niet kan bereiken, neem dan contact op met de klantenservice van Haier. ► Spoel af en droog af met een zachte doek. ► Reinig de onderdelen van het apparaat niet in een vaatwasser. ► Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak opstarten de compressor kan beschadigen.

Onderhoud en reiniging Ontdooien Het ontdooien van de koelkast en het vriezergedeelte gebeurt automatisch; er is geen handmatige actie nodig. De ledlamp vervangen WAARSCHUWING! Vervang de ledlamp niet zelf, deze mag alleen worden vervangen door de fabrikant of door de erkende servicevertegenwoordiger.

De lamp heeft een led als lichtbron, met een laag energieverbruik en een lange levensduur. Als er sprake is van een afwijking, neem dan contact op met de klantenservice. Zie KLANTENSERVICE. Vervangbare lichtbron (alleen led), te vervangen door een professional. Dit product bevat een lichtbron van energie-efficiëntieklasse G. Compartiment Spanning Energie-efficiëntieklasse Model Koelkast 12 V

Het ijsreservoir schoonmaken Maak het ijsreservoir regelmatig schoon met warm water, vooral als de ijsblokjes ouder en muf worden. Droog het reservoir goed af voordat u het terugplaatst in het apparaat om te voorkomen dat ijsblokjes aan de wanden blijven plakken. Geen gebruik voor een langere periode Als het apparaat gedurende langere tijd niet wordt gebruikt en u gebruikt niet de Holidayfunctie bij de koelkast: ► Haal het voedsel eruit. ► Haal de stekker van het netsnoer uit het stopcontact. ► Reinig het apparaat zoals hierboven beschreven. ► Houd de deuren open om de vorming van nare geuren binnenin te voorkomen. LET OP Schakel het apparaat alleen uit als dat echt nodig is.

Onderhoud en reiniging Het apparaat verplaatsen

1. Verwijder alle etenswaren en haal de stekker van het apparaat uit het stopcontact.

2. Maak planken en andere beweegbare delen in de koelkast en vriezer vast met plakband.

3. Kantel de koelkast niet meer dan 45° om schade aan het koelsysteem te voorkomen.

WAARSCHUWING! ► Til het apparaat niet op aan de grepen. ► Plaats het apparaat nooit horizontaal op de grond. Het filter vervangen Het waterfilter moet ongeveer om de 6 maanden worden vervangen, wanneer de indicator ‘c3’ (Filter Reset-functie) gaat branden. De filterset kan worden besteld via de KLANTENSERVICE. WAARSCHUWING! ► Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het filter vervangt. ► Sluit de watertoevoer af.

1. Verwijder (1) de vergrendelingsklem (C) aan

beide zijden van het filter (A) en maak beide leidingen los (2).

2. Installeer het nieuwe filter in de juiste positie;

de pijl geeft de richting van de waterstroom aan. Herhaal stap 1 in omgekeerde volgorde.

3. Steek de stekker in het stopcontact en open

het waterklepje om de slangen door te spoelen.

4. Reset de indicator ‘Filter vervangen’: houd de

toets ‘C’ (keuzetoets Filter Reset-functie) gedurende 3 seconden ingedrukt, de indicator ‘c3’ gaat uit. WAARSCHUWING! ► Zorg er altijd voor dat de aansluiting stevig, droog en lekvrij is ! ► Zorg dat de slang niet geplet, geknikt of verdraaid wordt.

Indicator aan Problemen oplossen Problemen oplossen Veel problemen kunnen door uzelf worden opgelost zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met de klantenservice. Zie KLANTENSERVICE. WAARSCHUWING! ► Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact. ► Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektrische experts, omdat onjuiste reparaties aanzienlijke gevolgschade kunnen veroorzaken. ► Als de voeding beschadigd is, mag deze alleen worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. Probleem Mogelijke oorzaak De compressor werkt niet.

• De netstekker is niet aangesloten op het stopcontact.
• Het apparaat is aan het ontdooien.
• De binnen- of buitentemperatuur is te hoog.
• Het apparaat is een tijd lang niet ingeschakeld geweest. Het apparaat loopt vaak of te lang.

De binnenkant van de koelkast is vies en/of stinkt.

• Steek de stekker in het stopcontact.
• Dit is normaal voor automatisch ontdooien.
• In dit geval is het normaal dat het apparaat langer werkt.
• Normaal gesproken duurt het 8–12 uur voordat het apparaat volledig is afgekoeld. Een deur van het apparaat is
• Sluit de deur/lade en zorg niet goed gesloten. ervoor dat het apparaat op een vlakke ondergrond staat en dat er geen etenswaren of voedselbakjes de deur blokkeren. De deur is te vaak of te lang
• Open de deur/lade niet te geopend. vaak. De temperatuurinstelling voor • Stel de temperatuur hoger in het vriezergedeelte is te laag. totdat een toereikende koelkasttemperatuur is bereikt. Het duurt 24 uur voordat de koelkasttemperatuur stabiel is. De deurpakkingen zijn vuil,
• Reinig de deur-/ladepakkingen versleten, gebarsten of niet of laat ze vervangen door de goed op elkaar afgestemd. klantenservice. De vereiste luchtcirculatie is
• Zorg voor voldoende niet gegarandeerd. ventilatie. De binnenkant van de koelkast • Reinig de binnenkant van de moet worden schoongemaakt. koelkast. Er wordt voedsel met een sterke • Verpak het voedsel goed. geur bewaard in de koelkast.

Probleem Mogelijke oorzaak Het apparaat maakt • Het apparaat staat niet op een afwijkende geluiden. vlakke ondergrond.

• Het apparaat raakt voorwerpen rondom. Het is niet koud
• De temperatuur is te hoog genoeg in het ingesteld. apparaat.
• Er zijn te warme producten opgeslagen.
• Er is te veel voedsel in één keer bewaard.
• De producten zijn te dicht bij elkaar geplaatst.
• Een deur/lade van het apparaat zit niet goed dicht.
• De deur/lade is te vaak of te lang geopend. Het is te koud in het • De temperatuur is te laag apparaat. ingesteld.
• De functie Super-Frz./SuperCool wordt geactiveerd of loopt te lang. Vochtvorming aan • Het klimaat is te warm en te de binnenkant van vochtig. het
• Een deur/lade van het apparaat koelkastgedeelte. zit niet goed dicht.
• De deur/lade is te vaak of te lang geopend.
• Voedselbakjes of vloeistoffen zijn open gelaten. Vocht hoopt zich op • Het klimaat is te warm en te aan de buitenkant vochtig. van de koelkast. Vocht hoopt zich op • De deur is niet goed gesloten. het buitenoppervlak De koude lucht in het apparaat van de koelkast of en de warme lucht buiten tussen de condenseert. deuren/de deur en de lade op. Veel ijs en rijp in het • De etenswaren zijn niet goed vriezergedeelte. verpakt.
• Een deur/lade van het apparaat zit niet goed dicht.
• De deur/lade is te vaak of te lang geopend.
• De deur-/ladepakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd.
• Iets aan de binnenkant voorkomt dat de deur/lade goed kan sluiten.

• Stel de pootjes af om het apparaat waterpas te zetten.
• Verwijder voorwerpen rondom het apparaat.
• Stel de temperatuur opnieuw in.
• Koel de producten altijd af voordat u ze opbergt.
• Bewaar altijd kleine hoeveelheden voedsel.
• Laat een gat tussen verschillende voedingsmiddelen waardoor lucht kan stromen.
• Open de deur/lade niet te vaak.
• Stel de temperatuur opnieuw in.
• Schakel de functie SuperFrz./Super-Cool uit.
• Verhoog de temperatuur.
• Open de deur/lade niet te vaak.
• Laat warm voedsel afkoelen tot kamertemperatuur en dek voedsel en vloeistoffen af.
• Dit is normaal in een vochtig klimaat en zal veranderen wanneer de luchtvochtigheid daalt.
• Zorg dat de deur/lade goed dicht zit.

• Verpak de etenswaren altijd goed.
• Open de deur/lade niet te vaak.
• Reinig de deur-/ladepakkingen of vervang ze door nieuwe.
• Verplaats de planken, deurrekken of interne containers zodat de deur/lade kan worden gesloten. Problemen oplossen Probleem Mogelijke oorzaak De zijkanten van de • kast en de deurstrip worden warm. Het apparaat maakt • Het apparaat staat niet op een afwijkende geluiden. vlakke ondergrond.
• Het apparaat raakt voorwerpen rondom. Er is een licht geluid • te horen dat lijkt op dat van stromend water. U hoort een alarm- • De deur van het pieptoon. koelkastgedeelte staat open. U hoort een zacht • Het anticondensatiesysteem is gebrom. aan het werk.

• De netstekker is niet binnenverlichting of aangesloten op het het koelsysteem stopcontact. werkt niet.
• De voeding is niet intact.
• Het ledlampje is buiten werking. Lekkend of druppelend water uit het mondstuk van de waterdispenser.

Het waterreservoir is niet correct geplaatst. Het mondstuk van de waterdispenser is niet goed vastgeschroefd op het reservoir. De witte siliconen O-ring ontbreekt bij het watermondstuk. Mogelijke oplossing

• Stel de pootjes af om het apparaat waterpas te zetten.
• Verwijder voorwerpen rondom het apparaat.

• Dit voorkomt condensatie en is normaal.
• Steek de stekker in het stopcontact.
• Controleer de elektrische voeding naar de kamer. Bel het plaatselijke elektriciteitsbedrijf!
• Bel de klantenservice om het lampje te laten vervangen.
• Plaats het waterreservoir terug in de koelkastdeur en zorg ervoor dat het volledig in de deur wordt gedrukt.
• Het watermondstuk moet stevig op het waterreservoir worden geschroefd.
• Controleer of het watermondstuk is voorzien van een witte siliconen O-ring aan de kant van het reservoir voordat u het watermondstuk op het waterreservoir plaatst.

Problemen oplossen Ga naar onze website om contact op te nemen met de technische dienst: https://corporate.haier-europe.com/en/ Kies onder de kop ‘website’ het merk van uw product en uw land. U wordt doorgestuurd naar de specifieke website waar u het telefoonnummer kunt vinden en contact kunt opnemen met de technische dienst. NL Stroomonderbreking In het geval van een stroomstoring, zou voedsel ongeveer 5 uur lang veilig koud moeten blijven. Volg de volgende tips tijdens een langdurige stroomstoring, vooral in de zomer: ► Open de deur/lade zo weinig mogelijk. ► Plaats geen extra voedsel in het apparaat tijdens een stroomstoring. ► Als een stroomstoring vooraf wordt aangekondigd en de onderbrekingsduur langer is dan 5 uur, maak dan ijs en zet dit in een bak boven in het koelkastgedeelte. ► Onmiddellijk na de onderbreking is een controle van de producten vereist. ► Aangezien de temperatuur in de koelkast stijgt tijdens een stroomonderbreking of een andere storing, wordt de bewaarperiode en de eetbare kwaliteit van voedsel nadelig beïnvloedt. Alle levensmiddelen die ontdooien moeten worden gegeten, of worden bereid en daarna zo snel mogelijk opnieuw worden ingevroren (indien van toepassing) om gezondheidsrisico’s te voorkomen. LET OP: Geheugenfunctie tijdens de stroomonderbreking Na herstel van de stroom gaat het apparaat door met de instellingen die waren ingesteld voor de stroomstoring.

Installatie Installatie Uitpakken WAARSCHUWING! ► Het apparaat is zwaar. Altijd hanteren met ten minste twee personen. ► Houd alle verpakkingsmaterialen buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg. ► Haal het apparaat uit de verpakking. ► Verwijder al het verpakkingsmateriaal.

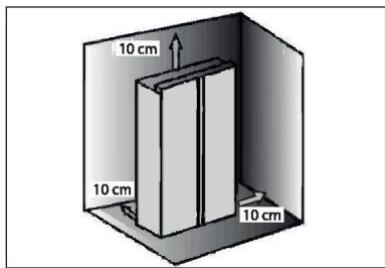

Omgevingsomstandigheden De kamertemperatuur moet altijd tussen 10°C en 43°C liggen, aangezien het de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolatie. - Subnormaal (SN): dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 10°C tot 32°C. - Normaal (N): dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 32°C. - Subtropisch (ST): dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 38°C. - Tropisch (T): dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 43°C. Benodigde ruimte Vereiste ruimte als de deur open staat: W1=157,8 cm D1 = 62,9 cm D2 = 117,3 cm Doorsnede van ventilatie Om voor de veiligheid voldoende ventilatie van het apparaat te bereiken, moet de informatie over de vereiste ventilatiedoorsneden in acht worden genomen. LET OP Bij een vrijstaand apparaat: dit koelapparaat is niet bedoeld voor gebruik als inbouwapparaat.

Installatie Aansluiting voor vers water WAARSCHUWING! ► Het wordt aanbevolen het apparaat door een gekwalificeerde technicus te laten installeren.

► Zorg ervoor dat de stekker uit het stopcontact is gehaald. ► Zorg ervoor dat de watertoevoer geblokkeerd is. ► Tussen de slang en de huiswateraansluiting moet een afsluiter worden geïnstalleerd

die na de installatie gemakkelijk toegankelijk moet zijn, zodat de watertoevoer zo nodig kan worden onderbroken. Alleen aansluiten op koud water. Gebruik voor de aansluiting alleen de meegeleverde slangenset. Uitsluitend aan te sluiten op drinkwatervoorziening. Het waterfilter filtert alleen verontreinigingen in het water en maakt ijs schoon en hygiënisch. Het kan ziektekiemen of andere schadelijke stoffen niet steriliseren of vernietigen. Te hoge waterdruk in de slang kan het apparaat beschadigen. Installeer een drukregelaar wanneer de waterdruk in de slang hoger dan 0,6 MPa is. Controleer vóór het aansluiten of het water schoon en helder is. OPMERKING: Wateraansluiting ► De druk van het koude water moet 0,15–0,6 MPa zijn. ► De maximaal toegestane lengte van de waterslang is 8 meter. Langere slangen zullen de ijsblokjes en het koude water beïnvloeden. ► De omgevingstemperatuur moet minimaal 0°C zijn. ► Houd de waterslang uit de buurt van warmtebronnen. Volg de onderstaande installatie-instructies:

1. Snijd de pijp in twee stukken met de benodigde

lengte om het filter (A) te verbinden met het apparaat (B1) en de waterkraan (B2) (afb. 1). Zorg ervoor dat u een vierkante opening snijdt met een scherp mes.

2. Steek de buis (B1) ongeveer 12 mm diep in de

bevestiging van het waterfilter (A) (afb. 2). Zorg dat u het filter in de juiste richting installeert. De pijl toont de richting van de waterstroom.

3. Bevestig de pijp met een vergrendelingsklem (C)

Afb. 1 Afb. 3 Afb. 2 Installatie

4. Herhaal stap 2 en 3 met de buis (B2) aan de andere

kant van het filter. Afb. 4

5. Sluit het uiteinde van de buis (B2) aan op een van

6. Verwijder de plug in de klep aan de achterkant van

het apparaat (afb 5).

7. Sluit het uiteinde van B1 aan op de klep aan de

achterkant van het apparaat (afb. 6). Afb. 6

8. Open de waterkraan om te controleren of het

systeem lekvrij is en spoel de buis door. WAARSCHUWING! ► Zorg ervoor dat de verbindingen altijd stevig, droog en lekvrij zijn. ► Zorg ervoor dat de slang nooit wordt platgedrukt, geknikt of gedraaid. Het apparaat uitlijnen Plaats het apparaat op een vlakke en stevige ondergrond.

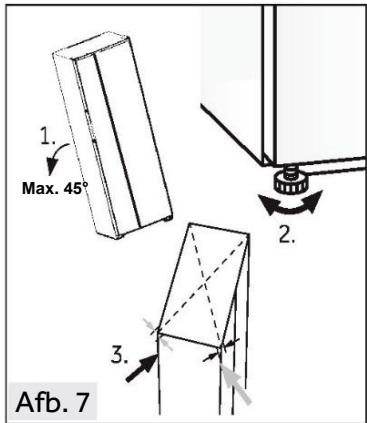

1. Kantel het apparaat iets naar achteren (afb. 7).

2. Stel de voeten in op het gewenste niveau. Zorg

ervoor dat de afstand tot de muur aan de scharnierzijde minstens 10 cm bedraagt.

3. De stabiliteit kan worden gecontroleerd door

afwisselend op de diagonalen te duwen. De lichte slingering moet in beide richtingen hetzelfde zijn. Anders kan het frame kromtrekken, met mogelijk lekkende deurafdichtingen als resultaat. Een kleine helling naar achteren vergemakkelijkt het sluiten van de deuren. Max. 45° Afb. 7

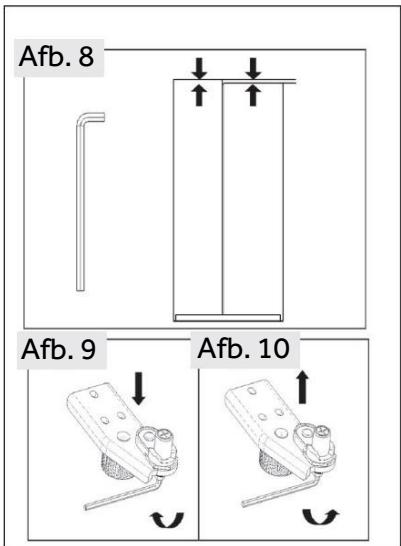

Installatie Fijnafstelling van de deuren

Als de deuren nog steeds niet op één lijn staan na het nivelleren van de deuren met de voeten, dan kan deze afwijking worden verholpen door de hefas van het scharnier rechtsonder in de hoek van de koelkastdeur met een moersleutel te verdraaien (afb. 8). Draai de hefas met de moersleutel met de klok mee om de deur in hoogte te verlagen (afb. 9). Draai de as met de moersleutel tegen de klok in om de deur in hoogte te verhogen (afb. 10). Afb. 8 Afb. 9 Afb. 10 WAARSCHUWING! Stel het hefscharnier niet te hoog in waardoor het scharnier de oorspronkelijke vergrendelde positie zou kunnen verlaten (bereik aanpasbare hoogte: 3 mm). Wachttijd 2 uur De onderhoudsvrije smeerolie bevindt zich in de behuizing van de compressor. Deze olie kan door het gesloten buissysteem komen bij liggend transport. Voordat u het apparaat op de voeding aansluit, moet u ten minste 2 uur wachten zodat de olie weer in de behuizing loopt. Elektrische aansluiting Controleer vóór elke aansluiting of: ► voeding, stopcontact en zekering geschikt zijn volgens het typeplaatje; ► het stopcontact is geaard en er geen stekkerdoos of verlengsnoer is; ► de stekker en het stopcontact goed passen. Sluit de stekker aan op een correct geïnstalleerd huishoudelijk stopcontact.

Installatie WAARSCHUWING! Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart). De deuren verwijderen en installeren Als u de deuren van het apparaat moet verwijderen, volg dan de onderstaande instructies voor het verwijderen en installeren van de deuren.

WAARSCHUWING! ► Schakel het apparaat uit voordat u enige handeling uitvoert en haal de stekker uit

het stopcontact. Blokkeer de watertoevoer. Het apparaat is zwaar. Altijd hanteren met ten minste twee personen. Kantel het apparaat niet meer dan 45° en plaats het niet horizontaal op de grond. De deur kan omvallen en mensen verwonden, of beschadigd raken tijdens deze stappen; let dus goed op bij het verwijderen en installeren van deuren.

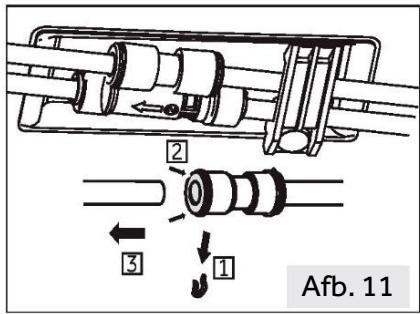

1. Maak de linkerzijde van de twee

waterkoppelingen linksvoor in de hoek aan de onderkant van het apparaat los: druk de kraag in en houd ingedrukt zoals afgebeeld en verwijder de waterleiding (afb 11). Afb. 11

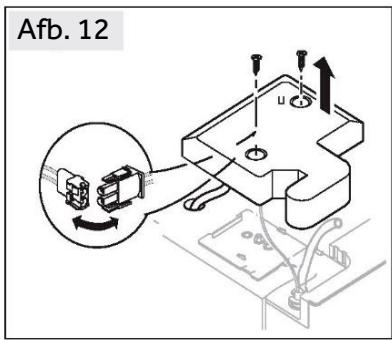

2. Draai de schroef van het scharnierdeksel los

en verwijder het deksel (afb. 12). Maak bij het verwijderen van de vriezerdeur alle draden los, behalve de aardedraad. Afb. 12

op zijn plaats houden los en verwijder vervolgens het scharnier (afb. 13).

4. Til de deur op om deze te verwijderen (afb. 14).

Als u de deur van de vriezer verwijdert, til hem dan hoog genoeg op om de wateraansluiting uit de bodem van het apparaat te trekken.

5. Plaats de deur in omgekeerde volgorde terug.

Zorg ervoor dat de aardingskabel met de schroef wordt vastgezet.

6. Koppel de wateraansluiting weer aan.

LET OP: Koelkastdeur De afbeeldingen tonen het verwijderen van de deur van het vriezergedeelte. Gebruik voor de deur van de koelkast de bijbehorende onderdelen aan de andere kant.

Technische gegevens Technische gegevens Productkaart volgens de verordening EU nr. 2019/2016 Merk Modelnaam/identificatie Categorie van het model Energie-efficiëntieklasse Jaarlijks energieverbruik (kWh/jaar)(1) Totaal volume (liter) Volume koelkast (liter) Volume vriezer (liter) Haier

Steraanduiding Temperatuur van andere compartimenten > 14°C Vorstvrij systeem Vriescapaciteit (kg/24 uur) Klimaatclassificatie(2) Geluidsemissieklasse en geluidsemissie via de lucht (db(A) re 1pW) Temperatuurstijgingstijd (uur) IJsbereidingscapaciteit Type apparaat Niet van toepassing

SN-N-ST-T C(36) 0,9 kg/24 uur Vrijstaand

• Ja, aanwezig (1) Op basis van de resultaten van de normenconformiteitstest gedurende 24 uur. Het werkelijke verbruik is afhankelijk van het gebruik en de locatie van het apparaat. (2) Klimaatklasse SN: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +10°C en +32°C. Klimaatklasse N: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +32°C. Klimaatklasse ST: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +38°C. Klimaatklasse T: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +43°C. Aanvullende technische gegevens Spanning/frequentie Ingangsstroom (A) Ingangsvermogen ontdooien (W) Belangrijkste zekering (A) Koelmiddel Waterdruk in MPa Afmetingen (H/B/D in mm)

R600a 0,15–0,6 1775/905/726 Klantenservice Klantenservice Wij adviseren onze Haier-klantenservice en het gebruik van originele onderdelen. Als u een probleem hebt met uw apparaat, controleer dan eerst het hoofdstuk PROBLEMEN OPLOSSEN. Als u daar geen oplossing kunt vinden, neem dan contact op met ► uw plaatselijke dealer; of ► ons Europese service-callcentrum (zie onderstaande telefoonnummers); of ► het gedeelte Service & Support op www.haier.com, waar u de serviceclaim kunt

activeren ► en ook veelgestelde vragen kunt vinden. Om contact op te nemen met onze klantenservice, moet u ervoor zorgen dat u over de volgende gegevens beschikt. De informatie is te vinden op het typeplaatje. Model

Controleer ook de garantiekaart die met het product is meegeleverd in geval van garantie. Europees service-callcentrum Telefoonnummer Kosten

Klantenservice *Voor andere landen verwijzen wij u naar www.haier.com Haier Europe Trading S.r.l Branch UK Westgate House, Westgate, Ealing London, W5 1YY, Verenigd Koninkrijk

*Duur van de garantie van het koelapparaat: De minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist. *De beschikbaarheidsperiode van reserveonderdelen voor reparatie van het apparaat: Thermostaten, temperatuursensoren, printplaten en lichtbronnen zijn gedurende minimaal zeven jaar na het op de markt brengen van de laatste eenheid van het model beschikbaar. Deurgrepen, deurscharnieren, bakken en manden voor een minimale periode van zeven jaar en deurpakkingen ten minste 10 jaar na het op de markt brengen van de laatste eenheid van het model. *Raadpleeg voor meer informatie over het product https://eprel.ec.europe.eu/ of scan de QR-code op het energielabel dat met het apparaat wordt meegeleverd.
