MANUALE UTENTE HSW59F18EIPT HAIER

Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della combustione di materiali infiammabili. WAARSCHUWING: Risico op brand/brandbaar materiaal

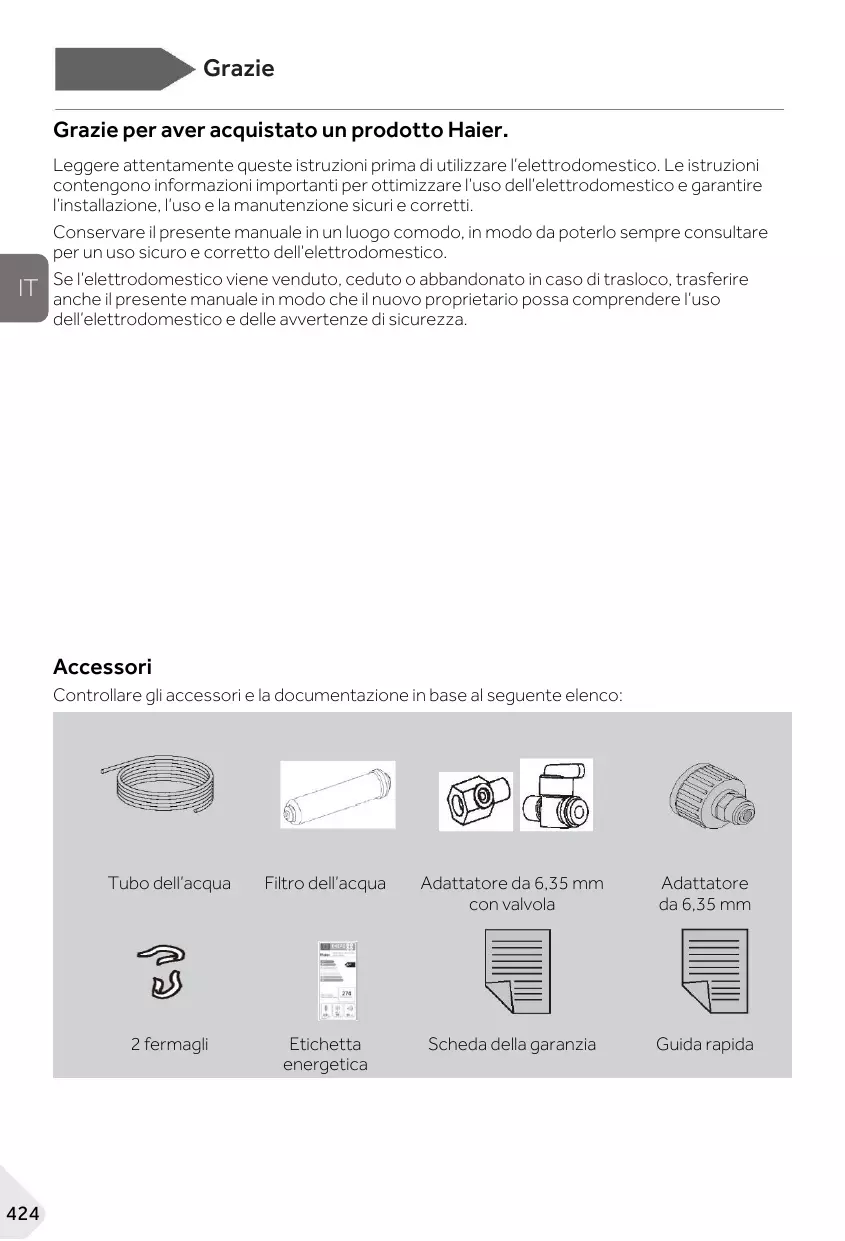

Grazie Grazie per aver acquistato un prodotto Haier.

Leggere attentamente queste istruzioni prima di utilizzare l’elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l’uso dell’elettrodomestico e garantire l’installazione, l’uso e la manutenzione sicuri e corretti. Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell’elettrodomestico. Se l’elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l’uso dell’elettrodomestico e delle avvertenze di sicurezza. Accessori Controllare gli accessori e la documentazione in base al seguente elenco:

Tubo dell’acqua Filtro dell’acqua Adattatore da 6,35 mm con valvola Adattatore da 6,35 mm 2 fermagli Etichetta energetica Scheda della garanzia Guida rapida Informazioni per la sicurezza Informazioni per la sicurezza AVVERTENZA - Informazioni importanti per la sicurezza AVVISO - Informazioni generali e consigli Informazioni ambientali

Smaltimento Contribuire a proteggere l’ambiente e la salute umana. Collocare l’imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all’ufficio comunale preposto. AVVERTENZA! Pericolo di lesioni o soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l’elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell’elettrodomestico.

Informazioni per la sicurezza Prima di accendere l’elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza: AVVERTENZA!

Operazioni preliminari al primo utilizzo ► Accertarsi dell’assenza di danni dovuti al trasporto. ► Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini. ► Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l’elettrodomestico. ► L’elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installazione ► Installare l’elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all’elettrodomestico. ► Non collocare mai l’elettrodomestico in zone umide o soggette a schizzi d’acqua. Pulire e asciugare schizzi e macchie d’acqua con un panno morbido e pulito. ► Non installare l’elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Installare l’elettrodomestico a livello in un’area adatta alle dimensioni e all’uso. ► Le aperture di ventilazione nell’elettrodomestico o nella struttura a incasso devono rimanere sempre libere. ► Accertarsi che i dati elettrici sulla targhetta siano conformi all’alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. ► L’elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell’elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. ► Non adoperare prese multiple o cavi di prolunga. ► Non collocare prese multiple o alimentatori portatili nella parte posteriore dell’elettrodomestico. ► Accertarsi che il cavo di alimentazione non sia intrappolato dal frigorifero. Non calpestare il cavo di alimentazione.

Informazioni per la sicurezza AVVERTENZA! ► Per l’alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L’elettrodomestico deve essere collegato a terra. Solo per il Regno Unito: il cavo di alimentazione dell’elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l’installazione dell’elettrodomestico, la spina deve essere accessibile. ► Non danneggiare il circuito di refrigerazione.

Utilizzo quotidiano ► Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell’elettrodomestico e sono consapevoli dei relativi pericoli. ► I bambini di età da 3 a 8 anni possono introdurre e prelevare alimenti dall’elettrodomestico, ma non devono pulirlo o installarlo. ► Tenere lontano dall’elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. ► Impedire ai bambini di giocare con l’elettrodomestico. ► In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell’elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero o di altri elettrodomestici. ► Si noti che l’elettrodomestico è impostato per il funzionamento in un intervallo di temperatura ambiente specifico compreso tra 10 e 43°C. L’elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all’intervallo indicato. ► Non collocare elementi instabili (oggetti pesanti, contenitori pieni d’acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l’acqua. ► Non caricare eccessivamente i balconcini dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l’elettrodomestico potrebbe rovesciarsi. ► Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il vano è molto limitata. Non allungare le mani in queste zone per evitare di schiacciarsi le dita. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel raggio di movimento degli sportelli.

Informazioni per la sicurezza AVVERTENZA!

► Non conservare né utilizzare materiali esplosivi o corrosivi nell’elettrodomestico o nelle vicinanze. ► Non conservare medicinali, batteri o sostanze chimiche nell’elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide. ► Non riporre liquidi in bottiglie o lattine (né alcolici ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamento potrebbero scoppiare. ► Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti. ► Non impostare una temperatura inutilmente bassa nel vano frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare ► Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal vano congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l’acqua fredda corrente. Non tirare via la zona congelata! ► Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. ► In caso di blackout o prima della pulizia, scollegare l’elettrodomestico. Attendere almeno 7 minuti prima di riavviare l’elettrodomestico, poiché un avvio frequente può danneggiare il compressore. ► Non adoperare dispositivi elettrici all’interno dei comparti dell’elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia ► Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. ► Scollegare l’elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l’elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Informazioni per la sicurezza AVVERTENZA! ► Quando si scollega l’elettrodomestico, afferrare la spina e non il cavo. ► Non pulire l’elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni. ► Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. ► Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell’assistenza o da una persona con analoga qualifica per evitare rischi. ► Non cercare di riparare, smontare o modificare personalmente l’elettrodomestico. Per le riparazioni rivolgersi all’assistenza clienti. ► Eliminare la polvere sul retro dell’unità almeno una volta all’anno per scongiurare il rischio di incendio e limitare i consumi energetici. ► Non spruzzare o schizzare liquidi sull’elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. ► Non pulire i ripiani di vetro freddi con acqua calda. Un’improvvisa variazione della temperatura può causare la rottura del vetro.

Informazioni sul gas refrigerante AVVERTENZA! L’elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l’installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l’ambiente, non collegare o scollegare i cavi di alimentazione dell’elettrodomestico o di altri elettrodomestici. Informare l’assistenza clienti. In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi tempestivamente a un oculista.

Uso previsto Uso previsto Uso previsto Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l’uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali.

Non sono consentiti cambiamenti o modifiche all’elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia. Norme e direttive

Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate e le norme del Regno Unito che prevedono il marchio CE e UKCA.

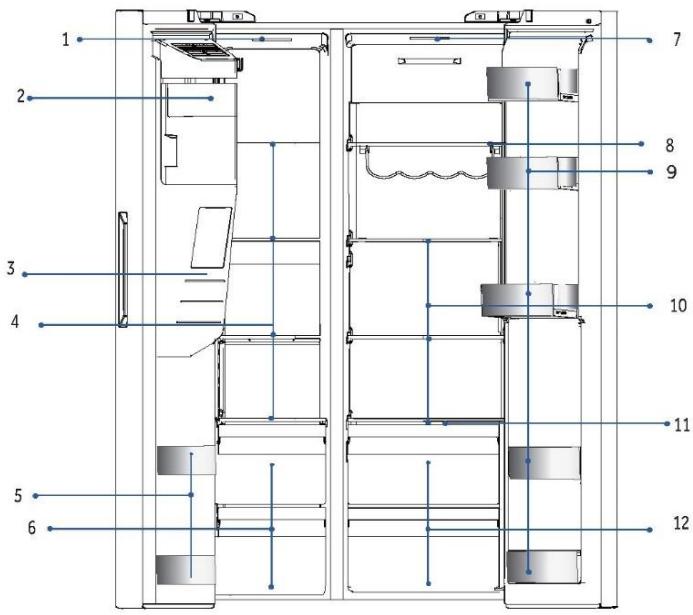

Descrizione del prodotto Descrizione del prodotto Avviso A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall’aspetto reale del modello acquistato.

A: Comparto congelatore B: Comparto frigorifero 1 Lampada da soffitto 7 Lampada da soffitto 2 Macchina per il ghiaccio con 8 Portavini contenitore per il ghiaccio 3 Dispenser di acqua e ghiaccio 4 Ripiani in vetro 5 Portabottiglie 6 Cassetti 9 Portabottiglie 10 Ripiani in vetro 11 Piastra di copertura zona umida 12 Cassetti

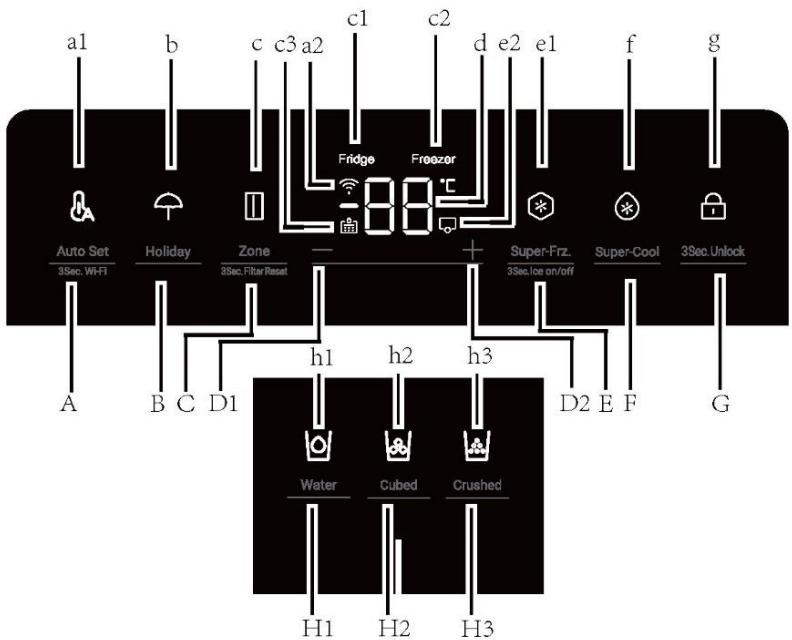

Pannello di controllo Pannello di controllo Pannello di controllo

Pulsanti: Indicatori: A Funzione Auto Set /3Sec.Wi-Fi a1 Modalità Auto Set B Funzione Holiday a2 Funzione Wi-Fi C Selezione zona/3Sec.Filter Reset b Modalità Holiday D1 Tasto di regolazione della temperatura “-” c Indicatore zona D2 Tasto di regolazione della temperatura “+” c1 Indicatore frigorifero E Funzione Super-Freeze/Ghiaccio acceso-spento 3 sec c2 Indicatore congelatore F Funzione Super-Cool d Visualizzazione della temperatura G Selettore blocco del pannello H1 Selettore funzione Water intake H2 Selettore funzione Cubed ice H3 Selettore funzione Crushed ice c3 Funzione reset filtro e1 Modalità Super-Freeze e2 Modalità macchina per il ghiaccio f Modalità Super-Cool g Blocco del pannello h1 Funzione Water intake h2 Funzione Cubed ice h3 Funzione Crushed ice

Utilizzo Utilizzo Operazioni preliminari al primo utilizzo ► Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell’ambiente. ► Pulire l’interno e l’esterno dell’elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti. ► Dopo l’installazione a livello e la pulizia dell’elettrodomestico, attendere almeno 2-5 ore prima di collegarlo all’alimentazione elettrica. Vedere la sezione INSTALLAZIONE. ► Prima di caricare gli alimenti, preraffreddare i comparti con impostazioni elevate. La funzione Power-Freeze serve a raffreddare rapidamente i comparti. ► La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA.

Tasti a sensore I tasti del pannello di controllo sono di tipo a sensore che rispondono quando vengono toccati lievemente con un dito. Accensione e spegnimento dell’elettrodomestico L’elettrodomestico entra in funzione non appena viene collegato all’alimentazione elettrica. Le temperature visualizzate mostreranno le temperature impostate nel comparto. È possibile che sia attivo il blocco del pannello. Avviso Quando l’elettrodomestico viene acceso dopo averlo staccato dall’alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Svuotare l’elettrodomestico prima di spegnerlo. Per spegnere l’elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente. AVVISO Alla prima accensione del frigorifero, l’indicatore si accende. La temperatura del frigo e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente.

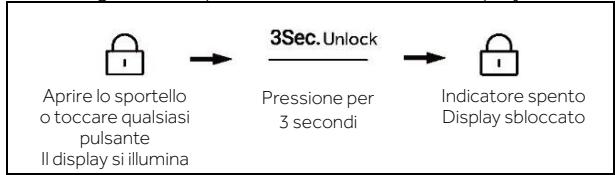

Utilizzo Blocco e sblocco del pannello

1. Blocco automatico: quando lo sportello del frigorifero e lo sportello del congelatore sono

chiusi e non viene eseguita alcuna operazione con i tasti entro 30 secondi, il display si spegne e si blocca automaticamente

Pressione per 3 secondi Indicatore acceso Display bloccato

2. Blocco manuale: quando lo schermo del display è sbloccato, premere il tasto “G”

(selettore blocco pannello) e tenerlo premuto per 3 secondi, il segnalatore acustico suona una volta, l’indicatore “g” (blocco pannello) si accende e il display si blocca. Aprire lo sportello o toccare qualsiasi pulsante Il display si illumina Pressione per 3 secondi Indicatore spento Display sbloccato Regolazione della temperatura Le temperature interne dipendono dai seguenti fattori: ► Temperatura ambiente ► Frequenza di apertura dello sportello ► Quantità di alimenti conservati ► Installazione dell’elettrodomestico Regolazione della temperatura del frigorifero

1. Quando lo schermo del display è sbloccato, premere il tasto “C” (selettore zona). Il segnale

acustico viene emesso una volta, l’indicatore “c1” (Indicatore frigorifero) lampeggia, quindi si arriva alla modalità di impostazione della temperatura del frigorifero.

2. Premere ogni volta il tasto “D1” (tasto di regolazione della temperatura “-”), viene emesso

un segnale acustico, la temperatura impostata del frigorifero si riduce di 1. La temperatura del frigorifero verrà visualizzata nella sequenza “9°C>8°C>7°C>6°C>5°C>4°C>3°C>2°C>1°C”. Premere 1 volta

Utilizzo Regolazione della temperatura del frigorifero

3. Premere ogni volta il tasto “D2” (tasto di regolazione della temperatura “+”), viene emesso

un segnale acustico, la temperatura impostata del frigorifero aumenta di 1. La temperatura del frigorifero verrà visualizzata nella sequenza “1°C > 2°C > 3°C > 4°C > 5°C > 6°C > 7°C > 8°C > 9°C”. Premere ‘+’ 1 volta

Avviso Dopo aver impostato la temperatura, se non viene eseguita alcuna operazione entro 5 secondi, il sistema viene determinato automaticamente e salva la temperatura impostata. Regolazione della temperatura del congelatore

1. Quando lo schermo del display è sbloccato, premere il tasto “C” (selettore zona). Il segnale

acustico viene emesso una volta, l’indicatore “c2” (Indicatore congelatore) lampeggia, quindi si arriva alla modalità di impostazione della temperatura del congelatore.

2. Premere ogni volta il tasto “D1” (tasto di regolazione della temperatura “-”), viene emesso

un segnale acustico, la temperatura impostata del congelatore si riduce di 1. La temperatura del congelatore verrà visualizzata nella sequenza “-14°C >-15°C> -16°C >-17°C> -18°C > -19°C> -20°C>-21 °C>-22°C>-23°C>-24°C”. Premere 1 volta

3. Premere ogni volta il tasto “D2” (tasto di regolazione della temperatura “+”), viene emesso

un segnale acustico, la temperatura impostata del congelatore aumenta di 1. La temperatura del congelatore verrà visualizzata nella sequenza “-24°C >-23°C> -22°C >-21°C> -20°C > -19°C>-18°C>-17°C>-16°C>-15°C>-14°C”. Premere ‘+’ 1 volta Avviso Dopo aver impostato la temperatura, se non viene eseguita alcuna operazione entro 5 secondi, il sistema viene determinato automaticamente e salva la temperatura impostata.

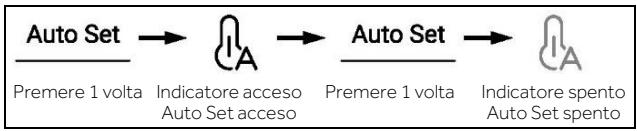

Utilizzo Modalità Auto Set

1. Quando lo schermo del display è sbloccato, premere il tasto “A” (selettore modalità Auto

Set), viene emesso un segnale acustico, l’indicatore “a1” (modalità Auto Set) si accende, quindi la funzione Auto Set si attiva.

2. Quando l’indicatore “a1” (modalità Auto Set) si accende, premere il tasto “A” (selettore

modalità Auto Set), viene emesso un segnale acustico, l’indicatore “a1” (modalità Auto Set) si spegne, quindi la funzione Auto Set si disattiva. Premere 1 volta Indicatore acceso Auto Set acceso Premere 1 volta Indicatore spento Auto Set spento Avviso Nella modalità Auto Set, non è possibile regolare la temperatura del frigorifero o del congelatore. Se si preme il tasto “D1” (tasto di regolazione della temperatura “-”) o il tasto “D2” (tasto di regolazione della temperatura “+”) per regolare la temperatura del frigorifero o del congelatore, l’indicatore “a1” (indicatore Auto Set) lampeggia con un segnale acustico per indicare che questa operazione non può essere eseguita. Nella modalità Auto Set, a causa dei diversi metodi di controllo, se è impostata la funzione “Super-Cool”, “Super-Freeze” o “Holiday”, l’indicatore “a1” (modalità Auto Set) si spegne, quindi la funzione Auto Set si disattiva automaticamente. Modalità Holiday La modalità Holiday è progettata per i momenti in cui il frigorifero non viene utilizzato per un tempo prolungato. Quando la modalità Holiday è attivata, il congelatore è sotto controllo normale e la temperatura del frigorifero viene impostata automaticamente su 17°C. La temperatura effettiva non è superiore a 17°C, il che previene il particolare odore causato dalla sovratemperatura consentendo, allo stesso tempo, la riduzione del consumo energetico.

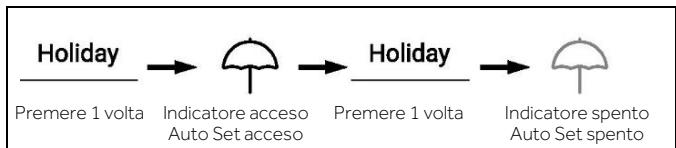

1. Quando lo schermo del display è sbloccato, premere il tasto “B” (selettore modalità

Holiday), viene emesso un segnale acustico, l’indicatore “b” (modalità Holiday) si accende, quindi la funzione Holiday si attiva.

2. Quando l’indicatore “b” (modalità Holiday) si accende, premere il tasto “B” (selettore

modalità Holiday), viene emesso un segnale acustico, l’indicatore “b” (modalità Holiday) si spegne, quindi la funzione Holiday si disattiva. Premere 1 volta Indicatore acceso Auto Set acceso

Premere 1 volta Indicatore spento Auto Set spento Utilizzo Avviso Nello stato Holiday, la temperatura del frigorifero non può essere regolata. Se si preme il tasto “D1” (tasto di regolazione della temperatura “-”) o il tasto “D2” (tasto di regolazione della temperatura “+”) per regolare la temperatura del frigorifero, l’indicatore “b” (indicatore Holiday) lampeggia con un segnale acustico per indicare che questa operazione non può essere eseguita. Prima di utilizzare la funzione Holiday, svuotare il frigorifero per evitare che gli alimenti al suo interno vadano a male. Quando la funzione Holiday è attivata, non è possibile attivare contemporaneamente la funzione “Auto Set” o la funzione “Super-Cool”.

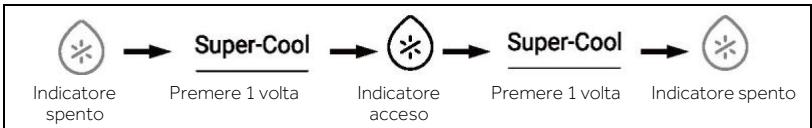

1. Quando lo schermo del display è sbloccato, premere il tasto “F” (selettore Super-Cool),

viene emesso un segnale acustico, la spia “f” (funzione Super-Cool) si accende, quindi la funzione Super-Cool si attiva.

2. Quando l’indicatore “f” (funzione Super-Cool) si accende, premere il tasto “F” (selettore

Super-Cool); viene emesso un segnale acustico, l’indicatore “f” (funzione Super-Cool) si spegne e la funzione Super-Cool si disattiva.

3. Dopo l’attivazione della funzione Super-Cool, il frigorifero disattiva automaticamente la

funzione quando raggiunge la condizione impostata. Se si desidera uscire manualmente, è possibile premere il tasto “F” (selettore Super-Cool) per disattivarla. Indicatore spento Premere 1 volta Indicatore acceso Premere 1 volta Indicatore spento Avviso Nello stato Super-Cool, la temperatura del frigorifero non può essere regolata. Se si preme il tasto “D1” (tasto di regolazione della temperatura “-”) o il tasto “D2” (tasto di regolazione della temperatura “+”) per regolare la temperatura del frigorifero, l’indicatore “f” (indicatore Super-Cool) lampeggia con un segnale acustico per indicare che questa operazione non può essere eseguita. Nello stato della funzione Super-Cool, la funzione Auto-set o la funzione Holiday non possono essere attivate contemporaneamente a causa delle diverse modalità di controllo. Quando si sceglie una funzione in conflitto con un’altra funzione, la funzione originale si disattiva automaticamente.

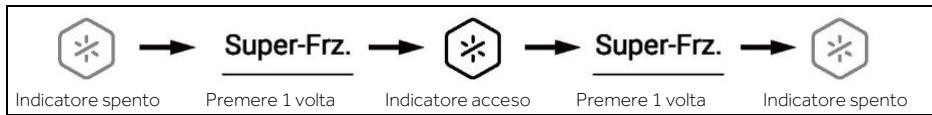

Utilizzo Funzione Super-Freeze (Super-Frz)

1. Quando lo schermo del display è sbloccato, premere il tasto “E” (selettore Super-Frz.),

viene emesso un segnale acustico, l’indicatore “e1” (funzione Super-Freeze) si accende, quindi la funzione Super-Freeze si attiva.

2. Quando l’indicatore “e1” (funzione Super-Freeze) si accende, premere il tasto “E”

(selettore Super-Frz.), viene emesso un segnale acustico, l’indicatore “e1” (funzione Super-Freeze) si spegne e la funzione Super-Freeze viene disattivata.

3. Dopo l’attivazione della funzione Super-Freeze, il frigorifero disattiva automaticamente la

funzione quando raggiunge la condizione impostata. Se si desidera uscire manualmente, è possibile premere il tasto “E” (selettore Super-Frz.) per disattivarla. Indicatore spento Premere 1 volta Indicatore acceso Premere 1 volta Indicatore spento Avviso Nello stato Super-Freeze, la temperatura del congelatore non può essere regolata. Se si preme il pulsante “D1” (pulsante di regolazione della temperatura “-”) o il pulsante “D2” (pulsante di regolazione della temperatura “+”) per regolare la temperatura del congelatore, l’indicatore “e1” (indicatore Super-Frz.) lampeggia con un segnale acustico per indicare che questa operazione non può essere eseguita. Nello stato della funzione Super-Freeze, la funzione Auto-set non può essere attivata contemporaneamente a causa delle diverse modalità di controllo. Quando si sceglie una funzione in conflitto con un’altra funzione, la funzione originale si disattiva automaticamente. Funzione filtro Quando il frigorifero è in funzione per sei mesi, l’indicatore di promemoria “c3” (funzione reset filtro) si accende per ricordare agli utenti di sostituire il filtro con uno nuovo. Quando il filtro viene sostituito, tenere premuto per 3 secondi il tasto “C” (selettore funzione reset filtro) per annullare il promemoria, la temporizzazione si azzera con il segnale acustico. Indicatore acceso Pressione per 3 secondi Indicatore spento Avviso La durata normale del filtro è di sei mesi. Si consiglia di sostituire il filtro ogni sei mesi.

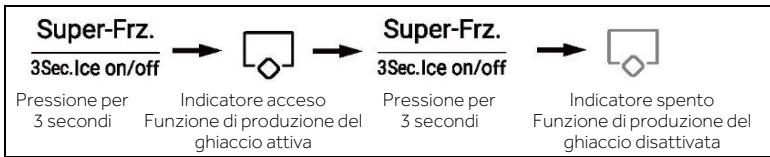

Utilizzo Modalità macchina per il ghiaccio

1. In stato sbloccato, premere il tasto “E” (selettore della modalità macchina per il ghiaccio) e

tenerlo premuto per 3 secondi: viene emesso un segnale acustico, l’indicatore “e2” (modalità macchina per il ghiaccio) si accende e quindi la modalità macchina per il ghiaccio si attiva.

2. Quando il tasto “e2” (modalità macchina per il ghiaccio) si accende, premere il tasto “E”

(selettore della modalità macchina per il ghiaccio) e tenerlo premuto per 3 secondi: viene emesso un segnale acustico, l’indicatore “e2” (modalità macchina per il ghiaccio) si spegne e quindi la modalità macchina per il ghiaccio si disattiva. Pressione per Indicatore acceso 3 secondi Funzione di produzione del ghiaccio attiva Pressione per 3 secondi

Indicatore spento Funzione di produzione del ghiaccio disattivata Avviso Quando l’elettrodomestico è acceso, la macchina per il ghiaccio è spenta per impostazione predefinita. Quando non occorrono cubetti di ghiaccio per un periodo di tempo prolungato, disattivare la funzione macchina per il ghiaccio, svuotare il contenitore e inserire il contenitore pulito. La macchina per il ghiaccio può essere configurata solo con il produttore o acquistata dall’addetto all’assistenza. Funzione Water intake In qualsiasi stato (bloccato o sbloccato), premere il tasto “H1” (selettore funzione Water intake), viene emesso un segnale acustico, l’indicatore “h1” (funzione Water intake) si accende, quindi la funzione Water intake si attiva. Premere 1 volta Indicatore acceso Funzione Water intake attivata Avviso

1. Quando l’indicatore “h1” (funzione Water intake) si accende, l’indicatore “h2” (funzione

Cubed ice) e l’indicatore “h3” (funzione Crushed ice) si spengono. Dopo aver premuto la pala erogatrice, l’acqua fuoriesce dalla porta di aspirazione.

2. Quando il tempo della presa d’acqua raggiunge 150 secondi, il frigorifero emette un

segnale acustico e mantiene l’acqua fino a quando il tempo non raggiunge 180 secondi, l’acqua viene interrotta e la valvola dell’acqua entra nel tempo di protezione di 200 secondi, quindi la presa dell’acqua può essere eseguita nuovamente.

3. Quando il tempo cumulativo di presa dell’acqua raggiunge 5 minuti entro 10 minuti,

la valvola dell’acqua entra nel tempo di protezione di 10 minuti, quindi è possibile eseguire nuovamente la presa dell’acqua.

Utilizzo Funzione Cubed ice In qualsiasi stato (bloccato o sbloccato), premere il tasto “H2” (selettore funzione Cubed ice), viene emesso un segnale acustico, l’indicatore “h2” (funzione Cubed ice) si accende, quindi la funzione Cubed ice si attiva.

Premere 1 volta Indicatore acceso Funzione Cubed ice attiva Avviso

1. Quando l’indicatore “h2” (funzione Cubed ice) si accende, l’indicatore “h1” (funzione

Water intake) e l’indicatore “h3” (funzione Crushed ice) si spengono. Dopo aver premuto il microinterruttore del distributore, i cubetti di ghiaccio escono dalla porta di aspirazione. Quando la macchina del ghiaccio viene collegato per la prima volta all’elettricità per funzionare, la funzione Cubed ice è disattivata per impostazione predefinita. Premere il microinterruttore dell’erogatore, la relativa spia si accende con la copertura del microinterruttore aperta. Quindi, il motore del tritaghiaccio inizia a ruotare in senso antiorario per spingere i cubetti di ghiaccio. Allentare il microinterruttore dell’erogatore; il motore del tritaghiaccio si arresta, la copertura dell’erogatore si chiude e la spia si spegne dopo 5 secondi. Nello stato Cubed ice, quando il relativo tempo è superiore a 50 secondi, viene emesso un segnale acustico che inizia ad avvisare gli utenti (con piccoli colpi) di disattivarlo. Quando il tempo raggiunge 1 minuto, la funzione Cubed ice viene forzata a fermarsi ed è efficiente quando l’interruttore viene premuto la volta successiva. Durante la funzione Cubed ice, se si apre lo sportello del frigorifero, il motore che eroga ghiaccio si ferma, con la copertura dell’erogatore chiusa, la spia dell’erogatore spenta e la funzione Cubed ice disattivata. È vietato avviare la produzione del ghiaccio con lo sportello del frigorifero aperto. Funzione Crushed ice In qualsiasi stato (bloccato o sbloccato), premere il tasto “H3” (selettore funzione Crushed ice), viene emesso un segnale acustico, l’indicatore “h3” (funzione Crushed ice) si accende, quindi la funzione Crushed ice si attiva. Premere 1 volta

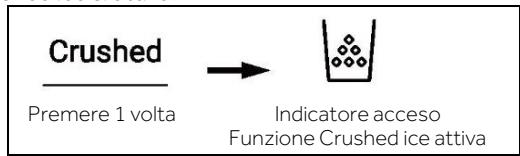

Indicatore acceso Funzione Crushed ice attiva Utilizzo Avviso Quando l’indicatore “h3” (funzione Crushed ice) si accende, l’indicatore “h1” (funzione Water intake) e l’indicatore “h2” (funzione Cubed ice) si spengono. Dopo aver premuto il microinterruttore del distributore, il ghiaccio tritato esce dalla porta di aspirazione. Premere il microinterruttore dell’erogatore, la relativa spia si accende con la copertura del microinterruttore aperta. Quindi, il motore per tritare il ghiaccio inizia a ruotare in senso orario per spingere i cubetti di ghiaccio. Allentare il microinterruttore dell’erogatore; il motore del tritaghiaccio si arresta, la copertura dell’erogatore si chiude e la spia si spegne dopo 5 secondi. Nello stato Crushed ice, quando il relativo tempo è superiore a 50 secondi, viene emesso un segnale acustico che inizia ad avvisare gli utenti (con piccoli colpi) di disattivarlo. Quando il tempo raggiunge 1 minuto, la funzione Crushed ice viene forzata a fermarsi ed è efficiente quando l’interruttore viene premuto la volta successiva. Durante la funzione Crushed ice, se si apre lo sportello del frigorifero, il motore che eroga ghiaccio si ferma, con la copertura dell’erogatore chiusa, la spia dell’erogatore spenta e la funzione Crushed ice disattivata. È vietato avviare il tritaghiaccio con lo sportello del frigorifero aperto.

Allarme sportello aperto Se uno sportello viene tenuto aperto troppo a lungo o lo sportello non è chiuso completamente, il frigorifero emette un segnale acustico a intervalli prestabiliti per ricordare all’utente di chiudere lo sportello in tempo. Memoria spegnimento Viene ricordato lo stato di funzionamento istantaneo dello spegnimento. Dopo la riaccensione, la funzione si baserà ancora sull’impostazione attiva prima dello spegnimento. Utilizzo dell’erogatore di ghiaccio e acqua Premere ripetutamente il tasto di selezione dell’erogatore finché la spia sopra l’indicatore desiderato non si accende. Premere la paletta erogatrice (1) con un bicchiere o un altro contenitore per erogare ghiaccio a cubetti, acqua o ghiaccio tritato.

SUGGERIMENTO PER LA CONSERVAZIONE DI

Conservazione nel comparto frigorifero

1. Mantenere nel frigorifero una temperatura inferiore a 5 °C.

2. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente

prima di conservarli nell’elettrodomestico.

3. Lavare e asciugare gli alimenti prima di conservarli nel frigorifero.

4. Per evitare alterazioni dell’odore o del sapore, sigillare adeguatamente gli alimenti da

5. Non conservare alimenti in quantità eccessiva. Per un raffreddamento migliore e più

omogeneo, lasciare spazio tra gli alimenti per consentire il passaggio dell’aria fredda

6. È preferibile conservare nella parte anteriore del ripiano gli alimenti consumati

7. Lasciare spazio tra gli alimenti e le pareti interne, per facilitare il passaggio dell’aria.

In particolare, non riporre alimenti a contatto con la parete posteriore, perché potrebbero congelarsi. Evitare il contatto diretto degli alimenti (specialmente se oleosi o acidi) con il rivestimento interno, poiché l’olio e l’acido possono corroderlo. Pulire immediatamente lo sporco oleoso o acido.

8. Scongelare gli alimenti surgelati nel comparto frigorifero. In questo modo, è possibile

utilizzare gli alimenti congelati per ridurre la temperatura nel comparto e risparmiare energia.

9. Il processo di invecchiamento di frutta e verdura come zucchine, meloni, papaia, banane,

ananas ecc. può essere accelerato nel frigorifero. Per tale motivo, è sconsigliabile conservare questi alimenti nel frigorifero. Un breve periodo di conservazione in frigorifero, tuttavia, può accelerare la maturazione di frutti molto acerbi. Conservare a temperatura ambiente anche cipolle, aglio, zenzero e altri tuberi.

10. Eventuali odori sgradevoli all’interno del frigorifero indicano che qualcosa si è rovesciato

ed è necessario pulire l’elettrodomestico. Vedere CURA E PULIZIA.

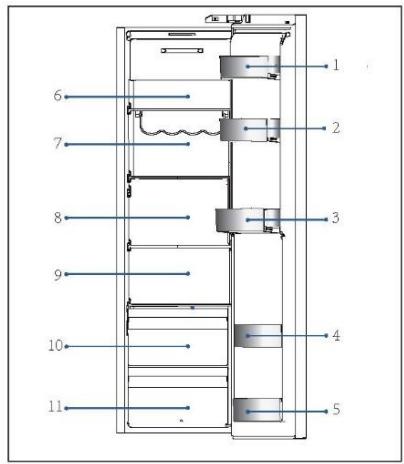

11. È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà:

1-Burro, formaggi, ecc. 2-Uova, cibo in scatola, spezie, ecc. 3/4/5-Bevande e bibite imbottigliate. 6-Cibi in salamoia, cibo in scatola, ecc. 7/8-Carne, pesce, alimenti crudi 9-Lattine, latticini, ecc. 10-Frutta, verdura, lattuga, ecc. 11-Carne cotta, salsicce ecc.

SUGGERIMENTO PER LA CONSERVAZIONE DI

ALIMENTI FRESCHI Conservazione nel comparto congelatore

1. Nel congelatore mantenere la temperatura di -18 °C.

2. Attivare la funzione Super-Freeze 12 ore prima di congelare altri alimenti; per alimenti in

quantità limitata, bastano 4-6 ore.

3. Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente

prima di conservarli nel comparto congelatore.

4. Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente. Il peso

consigliato per ogni porzione è inferiore a 2,5 kg.

5. È preferibile confezionare gli alimenti prima di collocarli nel congelatore. Per evitare che

i sacchetti si attacchino tra loro, la parte esterna della confezione deve essere asciutta. I materiali per il confezionamento devono essere inodori, ermetici, non velenosi e non tossici.

6. Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione

la data di congelamento, il limite di tempo e il nome dell’alimento in base ai periodi di conservazione dei vari alimenti.

7. AVVERTENZA!: Acidi, alcali, sale ecc. potrebbero corrodere la superficie interna del

congelatore. Non collocare alimenti contenenti tali sostanze (ad es. pesce di mare) a contatto diretto con la superficie interna. Eliminare immediatamente l’acqua salata dal congelatore.

8. Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre dal

congelatore solo la quantità di alimenti necessaria.

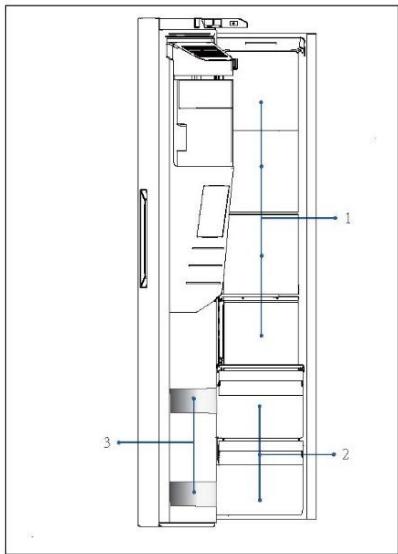

9. È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà:

1- Articoli più leggeri come gelati, verdure,

2- Porzioni di cibo abbondanti/più pesanti

come tagli di carne da cuocere

Utilizzo AVVISO: CONSERVAZIONE

1. Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli

alimenti e il sensore. Per ottimizzare il raffreddamento, lasciare libero il cassetto più in basso nell’elettrodomestico quando è in funzione. Gli alimenti che contengono ghiaccio (come il gelato) devono essere conservati all’interno del comparto congelatore invece che nei portabottiglie. Gli sbalzi di temperatura a cui sono esposti i portabottiglie, dovuti all’apertura e alla chiusura dello sportello, possono scongelare gli alimenti. Consumare rapidamente gli alimenti scongelati. Gli alimenti scongelati non possono essere ricongelati, a meno che non vengano cotti. Non caricare troppi alimenti freschi nel vano congelatore. Fare riferimento alla capacità di congelamento del congelatore - Vedere DATI TECNICI o controllare i dati sulla targhetta. Gli alimenti possono essere conservati nel congelatore a una temperatura di almeno 18 °C per 2-12 mesi, a seconda delle loro proprietà (ad es. carne: 3-12 mesi, verdure: 6-12 mesi) Quando si congelano alimenti freschi, evitare che entrino a contatto con alimenti già congelati. In caso contrario, questi ultimi potrebbero scongelarsi. Scongelare gli alimenti congelati in frigorifero. In questo modo, è possibile utilizzare gli alimenti congelati per ridurre la temperatura nel comparto e risparmiare energia. Quando si conservano alimenti surgelati, attenersi alle linee guida indicate di seguito:

1. Per il tempo di conservazione degli alimenti, attenersi sempre alle linee guida dei produttori.

Non ignorare queste linee guida!

2. Ridurre il più possibile il tempo tra l’acquisto e la conservazione per preservare la qualità

3. Acquistare alimenti congelati che devono essere conservati a una temperatura di -18°C

4. Evitare di acquistare alimenti con ghiaccio o brina sulla confezione, in quanto potrebbero

essere stati parzialmente scongelati e ricongelati; l’aumento della temperatura riduce la qualità degli alimenti.

Utilizzo Suggerimenti per il risparmio energetico ► Accertarsi che l’elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). ► Non installare l’elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Evitare che la temperatura dell’elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell’elettrodomestico, il consumo energetico aumenta. ► Funzioni come POWER-FREEZE consumano più energia. ► Attendere che gli alimenti caldi si raffreddino prima di collocarli nell’elettrodomestico. ► Aprire lo sportello dell’elettrodomestico senza spalancarlo e per il più breve tempo possibile. ► Per evitare ostruzioni del flusso d’aria, non riempire eccessivamente l’elettrodomestico. ► Evitare l’ingresso di aria nelle confezioni di alimenti. ► Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente. ► Scongelare gli alimenti surgelati nel comparto frigorifero. ► Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l’uscita del condotto.

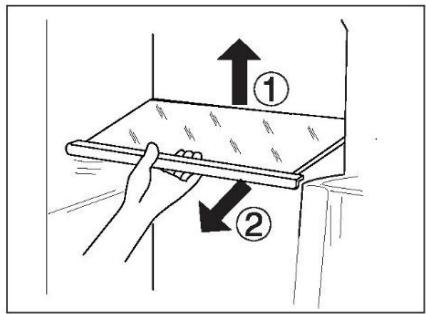

1. L’altezza dei ripiani può essere regolata in base

2. Per spostare un ripiano, rimuoverlo sollevandone

il bordo posteriore ed estrarlo .

3. Per reinstallarlo, collocarlo sulle alette su

entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all’interno delle feritoie laterali AVVISO Accertarsi che tutte le estremità del ripiano siano a livello. Portabottiglie/Cassetti incassati nello sportello rimovibili

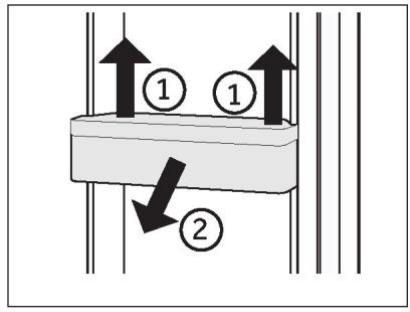

1. I portabottiglie/cassetti incassati nello sportello

possono essere rimossi per pulirli:

2. Tenere con le mani entrambi i lati del cassetto

incassato/portabottiglie, sollevarlo ed estrarlo .

3. Per inserire il portabottiglie/cassetto incassato

nello sportello, seguire la procedura inversa. Cassetto rimovibile Per rimuovere il cassetto, estrarlo al massimo , sollevarlo e toglierlo . Per inserire il cassetto, seguire la procedura inversa. Contenitore del ghiaccio Interruzione della produzione di ghiaccio Se ghiaccio o acqua non sono necessari per un lungo periodo di tempo, è possibile chiudere la valvola tra l’alimentazione idrica e l’elettrodomestico. La ghiacciaia deve essere pulita. asciugata e riposta nell’elettrodomestico per evitare la formazione di odori.

Dotazioni Rimozione del contenitore del ghiaccio

1. Afferrare entrambe le maniglie laterali.

2. Sollevare il contenitore.

3. Estrarre il contenitore.

Fig. 1 Reinstallazione del contenitore del ghiaccio

Fig. 2 Per reinstallare il contenitore del ghiaccio, la staffa a U dietro il contenitore del ghiaccio (1 in Fig.2) deve essere allineata con la corrispondente struttura metallica. Seguire i passaggi della Fig. 1 nell’ordine inverso. AVVISO L’umidità può condensare e congelare la ghiacciaia nella sua posizione.

Cura e pulizia Cura e pulizia AVVERTENZA! Prima di effettuare la pulizia, staccare la spina di alimentazione dell’elettrodomestico. Pulizia

Pulire l’elettrodomestico quando è vuoto o contiene pochi alimenti. Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l’elettrodomestico ogni quattro settimane. AVVERTENZA! ► Non pulire l’elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni. ► Non spruzzare o schizzare liquidi sull’elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. ► Non pulire i ripiani di vetro freddi con acqua calda. Un’improvvisa variazione della temperatura può causare la rottura del vetro. ► Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. ► Se la temperatura aumenta, controllare lo stato degli alimenti congelati. ► Tenere sempre pulita la guarnizione dello sportello. ► Pulire l’interno e l’alloggiamento dell’elettrodomestico con una spugna imbevuta di acqua calda e detergente neutro.

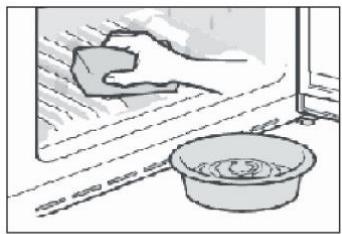

1. Strofinare l’interno e l’esterno del frigorifero (compresi

la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto

l’acqua corrente, asciugarle e ricollocarle nel frigorifero.

3. In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere tutte

le parti contaminate, lasciarle un po’ di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l’acqua corrente, asciugarle e ricollocarle nel frigorifero. Nel caso in cui rimangano intrappolati piccoli oggetti all’interno del frigorifero (tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l’oggetto, rivolgersi all’assistenza Haier Sciacquare e asciugare con un panno morbido. Non lavare i componenti dell’elettrodomestico in lavastoviglie. Attendere almeno 5 minuti prima di riavviare l’elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Sbrinamento Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

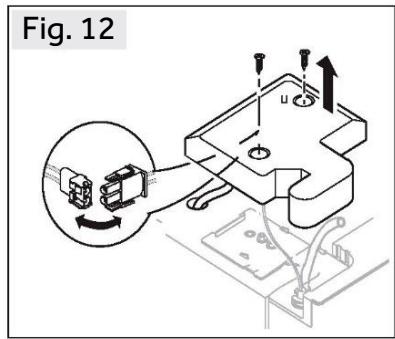

Cura e pulizia Sostituzione delle lampade a LED AVVERTENZA! La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell’assistenza autorizzato. La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all’assistenza clienti. V. ASSISTENZA CLIENTI.

La sorgente luminosa (solo LED) può essere sostituita esclusivamente da un elettricista professionista. Questo prodotto contiene una fonte luminosa con efficienza energetica di classe G. Comparto Tensione Classe di efficienza energetica Frigorifero 12 V

Pulizia del contenitore del ghiaccio Pulire periodicamente il contenitore del ghiaccio con acqua calda, in particolare se i cubetti di ghiaccio sono vecchi e stantii. Asciugare bene il contenitore prima di reinserirlo nell’elettrodomestico per evitare che i cubetti di ghiaccio si attacchino alle pareti. Inutilizzo per lunghi periodi Se l’elettrodomestico non verrà adoperato per lunghi periodi e non verrà utilizzata la funzione Holiday per il frigorifero: ► Estrarre gli alimenti. ► Scollegare il cavo di alimentazione. ► Pulire l’elettrodomestico come descritto in precedenza. ► Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all’interno. AVVISO Spegnere l’elettrodomestico solo se è strettamente necessario.

Cura e pulizia Spostamento dell’elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell’elettrodomestico.

2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero e

3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe

AVVERTENZA! ► Non sollevare l’elettrodomestico tenendolo per le maniglie dello sportello. ► Non collocare mai l’elettrodomestico orizzontalmente a terra. Sostituzione del filtro Il filtro dell’acqua deve essere sostituito ogni 6 mesi circa, quando si accende l’indicatore “c3” (funzione reset filtro). Il set di filtri può essere ordinato tramite il SERVIZIO CLIENTI. AVVERTENZA! ► Prima di sostituire il filtro, spegnere l’elettrodomestico e staccare la spina dalla presa di corrente. ► Chiudere l’alimentazione dell’acqua.

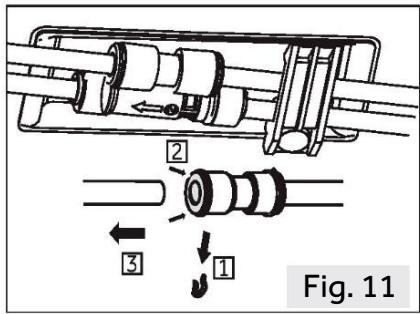

1. Rimuovere (1) la clip di bloccaggio (C) su entrambi i

lati del filtro (A) e scollegare entrambi i tubi (2)

2. Installare il nuovo filtro nella posizione corretta;

la freccia indica la direzione del flusso d’acqua. Ripetere il passaggio 1 in ordine inverso.

3. Inserire la spina nella presa e aprire la linguetta

dell’acqua per lavare i tubi.

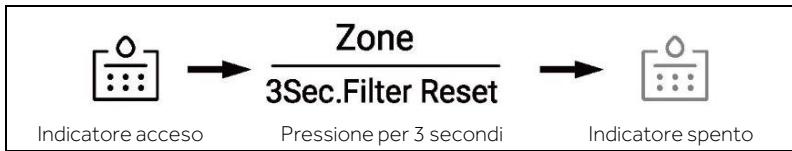

4. Resettare l’indicatore “Sostituzione filtro”: tenere

premuto il tasto “C” (selettore funzione reset filtro) per 3 secondi, l’indicatore “c3” si spegne. Indicatore acceso AVVERTENZA! ► Assicurarsi sempre che il collegamento sia saldo, asciutto e privo di perdite! ► Non schiacciare, piegare o attorcigliare il tubo.

Risoluzione dei problemi Risoluzione dei problemi Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l’assistenza post-vendita. V. ASSISTENZA CLIENTI. AVVERTENZA! ► Prima di effettuare la manutenzione dell’elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente. ► La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell’assistenza o da una persona con analoga qualifica per evitare rischi. Problema Causa possibile Il compressore non funziona.

• La spina non è collegata alla presa • Collegare la spina alla presa di di corrente.

Soluzione possibile corrente.

• L’elettrodomestico sta effettuando • Ciò è normale per lo il ciclo di sbrinamento sbrinamento automatico L’elettrodomestico si • La temperatura interna o esterna • In questo caso è normale che aziona è troppo elevata. l’elettrodomestico rimanga in frequentemente o funzione più a lungo. per un periodo di
• L’elettrodomestico è rimasto
• Il raffreddamento completo tempo troppo lungo. spento per un certo periodo di dell’elettrodomestico tempo. normalmente richiede 8-12 ore.
• Chiudere lo sportello o il dell’elettrodomestico non è cassetto e accertarsi che chiuso ermeticamente. l’elettrodomestico sia a livello e che gli alimenti o i contenitori urtino lo sportello.
• Lo sportello è stato aperto
• Non aprire lo sportello o il troppo spesso o troppo a lungo. cassetto troppo spesso.
• L’impostazione della temperatura • Scegliere un’impostazione della del comparto congelatore è temperatura più alta fino a troppo bassa. quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore.
• La guarnizione dello sportello è
• Pulire la guarnizione dello sporca, usurata, danneggiata o sportello o del cassetto o farla inadeguata. sostituire dall’assistenza clienti.
• Non è garantita la circolazione
• Garantire un’adeguata dell’aria necessaria. ventilazione. L’interno del
• L’interno del frigorifero deve
• Pulire la parte interna del frigorifero è sporco essere pulito. frigorifero. e/o si sentono cattivi • In frigorifero vengono conservati • Avvolgere completamente gli odori. alimenti che producono un odore alimenti. intenso.

Risoluzione dei problemi Problema Causa possibile L’elettrodomestico emette suoni anomali.

• L’elettrodomestico non è a livello. • Regolare i piedini per collocare Soluzione possibile l’elettrodomestico a livello.

• L’elettrodomestico urta qualche • Rimuovere gli oggetti attorno oggetto vicino.

all’elettrodomestico. La temperatura

• La temperatura impostata è nell’elettrodomestico troppo alta. non è
• Sono stati collocati alimenti sufficientemente troppo caldi. bassa.
• Sono stati collocati troppi alimenti contemporaneamente.
• Gli alimenti sono troppo vicini tra loro.
• Uno sportello o un cassetto dell’elettrodomestico non è chiuso bene.
• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.

• Reimpostare la temperatura.
• Gli alimenti devono essere La temperatura
• La temperatura impostata è nell’elettrodomestico troppo bassa. è troppo bassa.
• La funzione Super-Frz/SuperCool è attiva o rimane attiva troppo a lungo.

• Reimpostare la temperatura.
• Disattivare la funzione Super- Formazione di
• Il clima è troppo caldo e troppo umidità all’interno del umido. comparto frigorifero. • Uno sportello o un cassetto dell’elettrodomestico non è chiuso bene.
• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.
• Contenitori per alimenti o liquidi rimasti aperti.

• Aumentare la temperatura.
• Chiudere lo sportello o il L’umidità si accumula • Il clima è troppo caldo e troppo sui frigoriferi sulla umido. superficie esterna

• Ciò è normale in un clima o tra ante/anta e cassetto.

• Lo sportello non è chiuso

• Accertarsi che lo sportello o il Presenza di molto ghiaccio e brina nel comparto congelatore.

• Gli alimenti non sono stati ermeticamente. L’aria fredda all’interno dell’elettrodomestico e l’aria calda all’esterno formano condensa.

sempre raffreddati prima di conservarli. Non conservare troppi alimenti. Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d’aria. Chiudere lo sportello o il cassetto. Non aprire lo sportello o il cassetto troppo spesso. Frz/Super-Cool cassetto.

• Non aprire lo sportello o il cassetto troppo spesso.

• Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi. umido; la situazione cambia quando l’umidità diminuisce. cassetto sia chiuso bene.

• Confezionare sempre gli confezionati adeguatamente. alimenti.
• Uno sportello o un cassetto
• Chiudere lo sportello o il dell’elettrodomestico non è cassetto. chiuso bene.
• Non aprire lo sportello o il
• Lo sportello o il cassetto è stato cassetto troppo spesso. aperto troppo spesso o troppo a • Pulire la guarnizione dello lungo. sportello o del cassetto oppure sostituirla. Risoluzione dei problemi Problema Causa possibile Soluzione possibile

• Le guarnizioni dello sportello o del • Risistemare i ripiani, i cassetti cassetto sono sporche, usurate, danneggiate o inadeguate.
• Qualcosa all’interno impedisce la chiusura corretta dello sportello o del cassetto. I lati del comparto e la • striscia dello sportello si riscaldano. L’elettrodomestico emette suoni anomali. incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto.

• L’elettrodomestico non è a livello. • Regolare i piedini per collocare l’elettrodomestico a livello.
• L’elettrodomestico urta qualche oggetto vicino.
• Rimuovere gli oggetti attorno all’elettrodomestico. Si sente un lieve
• rumore, simile a quello dell’acqua che scorre.

• È normale. Viene emesso un allarme acustico.

• Lo sportello del comparto

• Chiudere lo sportello. Viene emesso un lieve sibilo.

• È in funzione il sistema

• Ciò evita la formazione di frigorifero è aperto. anticondensa condensa ed è normale L’illuminazione
• La spina non è collegata alla presa • Collegare la spina alla presa di interna o il sistema di di corrente. corrente. raffreddamento non • Problema della fonte di
• Controllare l’alimentazione funziona. elettrica. Chiamare l’azienda alimentazione. elettrica locale.
• La lampada a LED è fuori uso.
• Chiamare l’assistenza per la sostituzione. Perdite o gocciolamenti d’acqua dal beccuccio dell’erogatore dell’acqua. Il serbatoio dell’acqua non è
• Rimontare il serbatoio installato correttamente dell’acqua nello sportello del
• Il beccuccio dell’erogatore frigorifero, accertandosi che sia dell’acqua non è avvitato spinto a fondo nello sportello. saldamente al serbatoio.
• L’erogatore dell’acqua è
• Nell’erogatore dell’acqua non è avvitato saldamente al presente l’O-ring in silicone bianco. serbatoio dell’acqua.
• Verificare che l’erogatore dell’acqua sia dotato di un O-ring in silicone bianco all’estremità del serbatoio prima di montare l’erogatore sul serbatoio dell’acqua.

Risoluzione dei problemi Per rivolgersi all’assistenza tecnica, visitare il nostro sito web: https://corporate.haiereurope.com/en/ Nella sezione “sito Web”, scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l’assistenza tecnica. IT Interruzione della corrente In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un’interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti: ► Limitare al massimo l’apertura dello sportello o del cassetto. ► In caso di interruzione della corrente, non collocare altri alimenti nell’elettrodomestico. ► Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po’ di ghiaccio e collocarlo nella parte superiore del comparto frigorifero. ► Dopo l’interruzione della corrente, è indispensabile controllare immediatamente gli alimenti. ► Siccome la temperatura nel frigorifero aumenta durante un’interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile). AVVISO: Funzione di memoria durante un’interruzione di corrente Al ripristino della corrente, l’elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.

Installazione Installazione Disimballo AVVERTENZA! ► L’elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. ► Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell’ambiente. ► Estrarre l’elettrodomestico dall’imballo. ► Togliere tutti i materiali di imballo.

Condizioni ambientali La temperatura ambiente deve essere sempre compresa tra 10 e 43 °C, poiché può influire sulla temperatura interna dell’elettrodomestico e sui consumi energetici. Non installare l’elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento. - Temperata estesa (SN): questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra 10°C e 32°C; - Temperata (N): questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra 16 °C e 32 °C; - Subtropicale (ST): questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra 16°C e 38°C; - Tropicale (T): questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra 16 °C e 43 °C. Spazio necessario Spazio minimo quando lo sportello è aperto: W1 = 157,8 cm D1=62,9 cm D2=117,3 cm Sezione di ventilazione Per ottenere una ventilazione sufficiente dell’elettrodomestico per motivi di sicurezza, attenersi alle indicazioni sulle sezioni di ventilazione. AVVISO per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l’installazione a incasso.

Installazione Collegamento acqua potabile AVVERTENZA!

Si consiglia di far installare l’apparecchio da un tecnico qualificato. Assicurarsi che la spina di alimentazione sia scollegata dalla presa di corrente. Assicurarsi che l’alimentazione d’acqua sia bloccata. Tra il tubo flessibile e l’allacciamento idrico domestico deve essere installata una valvola di intercettazione in modo che sia facilmente accessibile per poter interrompere l’alimentazione idrica in caso di necessità. Collegare solo all’allacciamento dell’acqua fredda. Utilizzare solo il set di tubi in dotazione per il collegamento. Collegare solo a un allacciamento di acqua potabile. Il filtro dell’acqua elimina solo le impurità dell’acqua rendendo il ghiaccio pulito e igienico. Non è in grado di sterilizzare o distruggere germi o altre sostanze nocive. Se la pressione dell’acqua nel tubo è eccessiva, l’elettrodomestico potrebbe danneggiarsi. Se la pressione dell’acqua nel tubo è superiore a 0,6 MPa, installare un riduttore di pressione. Prima del collegamento, controllare se l’acqua è pulita e limpida. AVVISO: Collegamento idrico ► La pressione dell’acqua fredda deve essere compresa tra 0,15 e 0,6 MPa. ► La massima lunghezza consentita del tubo dell’acqua è 8 metri. Tubi più lunghi potrebbero influire sui cubetti di ghiaccio e sul contenuto di acqua fredda. ► La temperatura ambiente deve essere di almeno 0 °C. ► Tenere lontano il tubo dell’acqua da fonti di calore. Seguire le istruzioni di installazione di seguito:

1. Tagliare il tubo in due in modo da ottenere due tubi

Fig. 1 della lunghezza necessaria per collegare il filtro (A) all’elettrodomestico (B1) e al rubinetto dell’acqua (B2) (Fig. 1). Adoperare una lama affilata per realizzare un taglio netto e pulito.

2. Inserire il tubo (B1) a circa 12 mm di profondità nel

supporto del filtro dell’acqua (A) (Fig. 2). Installare il filtro nella direzione corretta. La freccia indica la direzione del flusso d’acqua.

3. Fissare il tubo con un morsetto (C) come illustrato

Fig. 3 Fig. 2 Installazione

4. Ripetere i passaggi 2 e 3 con il tubo (B2) sull’altro lato

5. Collegare l’estremità del tubo (B2) a uno degli

adattatori “D” o “E e “F” per la rete idrica (Fig. 4).

6. Togliere il tappo dalla valvola sul retro

Fig. 5 dell’elettrodomestico (Fig.5).

7. Collegare l’estremità del tubo B1 alla valvola sulla

parte posteriore dell’elettrodomestico (Fig. 6). Fig. 6

8. Aprire il rubinetto dell’acqua per accertarsi che

l’impianto non perda, quindi sciacquare il tubo. AVVERTENZA! ► Accertarsi sempre che i collegamenti siano saldi, asciutti e privi di perdite. ► Non schiacciare, piegare o attorcigliare il tubo. Allineamento dell’elettrodomestico Installare l’elettrodomestico su una superficie solida e piana.

1. Inclinare lievemente all’indietro l’elettrodomestico

2. Regolare i piedini sul livello desiderato. Assicurarsi

che la distanza dal muro sui lati delle cerniere sia di almeno 10 cm.

3. La stabilità può essere verificata spingendo

diagonalmente l’elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura degli sportelli. max 45° Fig. 7

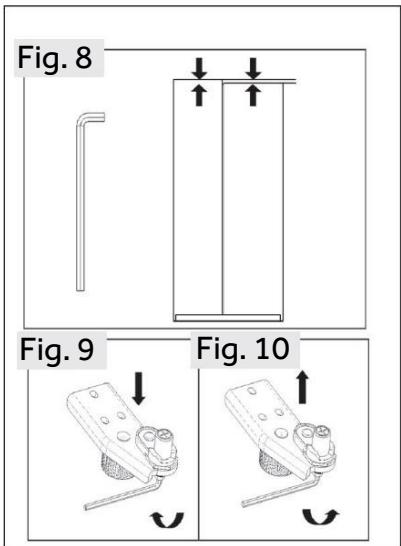

Installazione Regolazione precisa degli sportelli

Se gli sportelli non sono ancora a filo dopo averli livellati tramite i piedini, è possibile rimediare a questa discrepanza ruotando l’albero di sollevamento delle cerniere nell’angolo in basso a destra dello sportello del frigorifero con una chiave (Fig.8) Ruotare in senso orario l’albero di sollevamento con la chiave per abbassare l’altezza dello sportello (Fig.9). Ruotare in senso antiorario l’albero di sollevamento con la chiave fino all’altezza dello sportello (Fig.10). Fig. 8 Fig. 9 Fig. 10 AVVERTENZA! Non regolare eccessivamente l’albero di sollevamento delle cerniere a un’altezza che potrebbe farlo uscire dalla sua posizione di blocco originale. (Intervallo di altezza regolabile: 3 mm) Tempo di attesa

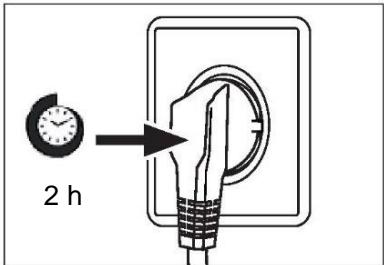

L’olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l’elettrodomestico all’alimentazione elettrica, attendere almeno 2 ore in modo che l’olio torni nella capsula. Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli: ► La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. ► La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. ► La spina e la presa di corrente sono compatibili. Collegare la spina a una presa domestica installata correttamente.

Installazione AVVERTENZA! Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall’assistenza clienti (v. scheda di garanzia). Rimozione e installazione degli sportelli Nel caso in cui sia necessario rimuovere gli sportelli dell’elettrodomestico, seguire le istruzioni di rimozione e installazione delle porte riportate di seguito.

AVVERTENZA! ► Prima di effettuare qualsiasi operazione, spegnere l’elettrodomestico e staccare la spina dalla presa di corrente. ► Bloccare l’approvvigionamento idrico. ► L’elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. ► Non inclinare l’elettrodomestico di oltre 45° né posizionarlo orizzontalmente sul pavimento. ► Durante questi passaggi, lo sportello potrebbe cadere e ferire le persone oppure danneggiarsi; prestare maggiore attenzione durante la rimozione e l’installazione degli sportelli.

1. Sganciare il lato sinistro dei due raccordi

dell’acqua nell’angolo anteriore sinistro nella parte inferiore dell’elettrodomestico: tenere premuta la ghiera come mostrato e rimuovere il tubo dell’acqua (Fig. 11). Fig. 11

2. Svitare la vite di copertura della cerniera e

rimuovere la copertura (Fig.12). Quando si rimuove lo sportello del congelatore, scollegare tutti i cavi tranne il cavo di messa a terra. Fig. 12

3. Svitare le viti che tengono in posizione la cerniera

superiore e quindi rimuovere la cerniera (Fig.13). Fig. 13 Fig. 14

Quando si rimuove lo sportello del congelatore, sollevarlo quanto basta per estrarre il raccordo dell’acqua dalla parte inferiore dell’elettrodomestico.

5. Rimontare lo sportello invertendo le fasi di

rimozione. Assicurarsi che il cavo di messa a terra sia fissato dalla vite.

6. Rimontare il raccordo dell’acqua.

AVVISO: Sportello del frigorifero Le immagini mostrano la rimozione dello sportello del vano congelatore. Per lo sportello del frigorifero utilizzare le parti corrispondenti sull’altro lato.

Dati tecnici Dati tecnici Specifiche del prodotto secondo il regolamento UE n. 2019/2016 Marchio Nome / identificativo del modello Categoria del modello Classe di efficienza energetica Consumo energetico annuale (kWh/anno)(1) Volume totale (litri) Volume frigorifero (litri) Volume congelatore (litri) Haier

Prestazioni (stelle) Temperatura degli altri comparti > 14 °C Sistema senza formazione di brina Capacità di congelamento (kg/24 h) Classe climatica(2) Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW) Tempo di aumento della temperatura (h) Capacità di produzione del ghiaccio Tipo di elettrodomestico Non applicabile

• Sì (1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall’uso e dalla posizione dell’elettrodomestico. (2) Classe climatica SN: questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra +10 °C e +32 °C Classe climatica N: questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra +16 °C e +32 °C Classe climatica ST: questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra +16 °C e +38 °C Classe climatica T: questo elettrodomestico è destinato all’uso con temperature ambiente comprese tra +16 °C e +43 °C Dati tecnici supplementari Tensione / Frequenza Corrente di ingresso (A) Alimentazione in ingresso sbrinamento (W) Fusibile principale (A) Refrigerante Pressione dell’acqua in MPa Dimensioni (A/L/P in mm)

R600a 0,15-0,6 1775 / 905 / 726 Assistenza clienti Assistenza clienti Si consiglia di rivolgersi all’Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l’elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI. Se non si riesce a trovare una soluzione, contattare

il rivenditore locale o lo European Call Service-Center (vedere i numeri di telefono elencati di seguito) o l’area Service & Support su www.haier.com dove è possibile chiedere assistenza e trovare risposte a domande frequenti.

Per contattare l’assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta. Modello

Controllare anche la scheda di garanzia fornita con il prodotto. Paese* Haier Italy (IT) European Call Service-Center Numero di telefono Costi

14 cent/min su linea fissa max 42 cent/min su linea mobile

• 14,53 cent/min su linea fissa
• max 20 cent/min su altre linee

• Per altri paesi, fare riferimento al sito www.haier.com Haier Europe Trading S.r.l Filiale Regno Unito Westgate House, Westgate, Ealing London, W5 1YY

*Durata della garanzia dell’elettrodomestico: Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l’Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale. *Periodo di disponibilità dei pezzi di ricambio per la riparazione dell’elettrodomestico: termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l’immissione sul mercato dell’ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno dieci anni dopo l’immissione sul mercato dell’ultima unità del modello. *Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europe.eu/ o effettuare una scansione del codice QR apposto sull’etichetta fornita con l’elettrodomestico.
