MANUAL DE USUARIO HSW59F18EIPT HAIER

Este símbolo indica que existe riesgo de incendio dado que el electrodoméstico contiene materiales inflamables. Tenga cuidado para evitar provocar un incendio por la ignición del material inflamable. VAROITUS: Tulipalon vaara / syttyvää materiaalia

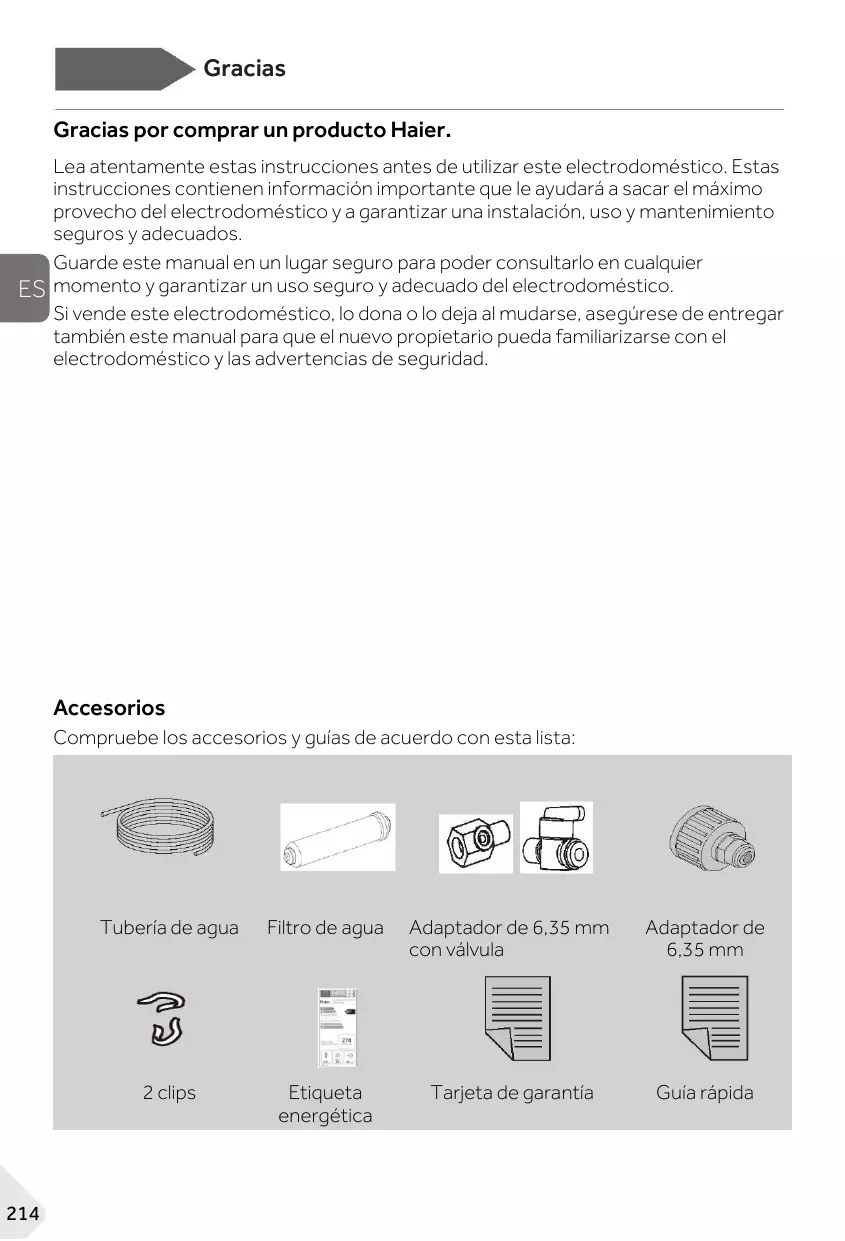

Gracias Gracias por comprar un producto Haier.

Lea atentamente estas instrucciones antes de utilizar este electrodoméstico. Estas instrucciones contienen información importante que le ayudará a sacar el máximo provecho del electrodoméstico y a garantizar una instalación, uso y mantenimiento seguros y adecuados. Guarde este manual en un lugar seguro para poder consultarlo en cualquier momento y garantizar un uso seguro y adecuado del electrodoméstico. Si vende este electrodoméstico, lo dona o lo deja al mudarse, asegúrese de entregar también este manual para que el nuevo propietario pueda familiarizarse con el electrodoméstico y las advertencias de seguridad. Accesorios Compruebe los accesorios y guías de acuerdo con esta lista:

Tubería de agua Filtro de agua Adaptador de 6,35 mm con válvula Adaptador de 6,35 mm 2 clips Etiqueta energética Tarjeta de garantía Guía rápida Información de seguridad Información de s eguridad ADVERTENCIA: Información de seguridad importante AVISO: Información general y consejos Información medioambiental

Eliminación Ayude a proteger el medio ambiente y la salud humana. Tire el embalaje en los contenedores correspondientes para reciclarlo. Ayude a reciclar los residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con este símbolo en la basura doméstica. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal. ¡ADVERTENCIA! ¡Peligro de lesiones o asfixia! Los refrigerantes y gases deben ser eliminados de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Quite las bandejas y los cajones, así como el asa de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico.

Información de seguridad Antes de encender el electrodoméstico por primera vez, lea las siguientes directrices de seguridad: ¡ADVERTENCIA!

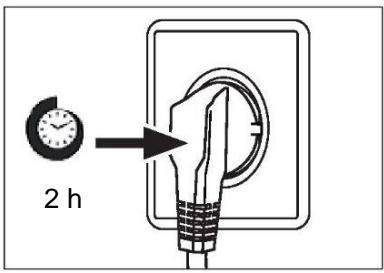

Antes del primer uso ► Asegúrese de que no haya daños causados por el transporte. ► Retire todo el embalaje y manténgalo fuera del alcance de los niños. ► Espere al menos dos horas antes de instalar el electrodoméstico para asegurarse de que el circuito refrigerante sea totalmente eficiente. ► Este electrodoméstico pesa mucho: manipúlelo con la ayuda de otra persona. Instalación ► Este electrodoméstico debe colocarse en un lugar bien ventilado. Asegúrese de dejar un espacio libre de al menos 10 cm por encima y alrededor del electrodoméstico. ► No coloque el electrodoméstico en un área húmeda o en un lugar donde pueda recibir salpicaduras de agua. Limpie y seque las salpicaduras y manchas con un paño suave y limpio. ► No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p. ej.: fogones, estufas...). ► Instale y nivele el electrodoméstico en un lugar adecuado para su tamaño y uso. ► No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada. ► Asegúrese de que la información eléctrica de la placa de características técnicas coincida con la fuente de alimentación. Si no es así, póngase en contacto con un electricista. ► Este electrodoméstico funciona mediante una fuente de alimentación de 220-240 V CA/ 50 Hz. Una fluctuación anormal del voltaje puede provocar que el electrodoméstico no se ponga en marcha o que se dañe el control de temperatura o el compresor, o que se oiga un ruido anormal durante el funcionamiento. En tal caso, se deberá instalar un regulador automático. ► No utilice adaptadores de múltiples contactos ni cables de extensión. ► No ubique tomas de corriente múltiples portátiles ni fuentes de alimentación portátiles en la parte trasera del electrodoméstico. ► Asegúrese de que el cable de alimentación no quede aprisionado por el frigorífico. No oprima el cable de alimentación.

Información de seguridad ¡ADVERTENCIA! ► Utilice una toma de corriente independiente puesta a tierra como fuente de alimentación, que sea de fácil acceso. Este electrodoméstico debe conectarse a tierra. Solo para el Reino Unido: El cable de alimentación de este electrodoméstico está equipado con un enchufe de 3 cables (con puesta a tierra) que se ajusta a una toma de corriente estándar de 3 cables (puesta a tierra). No corte ni desmonte la tercera patilla (toma de tierra). Una vez instalado el electrodoméstico, el enchufe debe ser accesible. ► No dañe el circuito del refrigerante.

Uso diario ► Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan recibido la supervisión y las instrucciones necesarias para utilizar el electrodoméstico de forma segura y comprendan los riesgos que implica. ► Se permite que los niños de 3 a 8 años llenen y vacíen electrodomésticos de refrigeración, pero no están autorizados a limpiarlos o instalarlos. ► Mantenga alejados del electrodoméstico a los niños menores de 3 años a menos que estén constantemente supervisados. ► Los niños no deben jugar con este electrodoméstico. ► Si hay una fuga de un gas inflamable en las proximidades del electrodoméstico, cierre la válvula de gas que presente la fuga, abra las puertas y ventanas y no desconecte ni conecte el cable de alimentación del frigorífico o de cualquier otro electrodoméstico. ► Tenga en cuenta que el electrodoméstico está configurado para funcionar en un intervalo de temperatura ambiente específico de entre 10 y 43 °C. El electrodoméstico no puede funcionar correctamente si se deja durante mucho tiempo a una temperatura superior o inferior al intervalo indicado. ► No coloque artículos inestables (objetos pesados, recipientes llenos de agua) en la parte superior del frigorífico, a fin de evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua. ► No tire de los estantes de la puerta. Se puede tirar de la puerta de forma inclinada, el botellero puede retirarse o el electrodoméstico puede volcar. ► Abra y cierre las puertas solamente usando las asas. El hueco entre las puertas y entre las puertas y el armario es muy estrecho. No ponga las manos en estas áreas para evitar pillarse los dedos. Abra o cierre las puertas del frigorífico solo cuando no haya niños dentro del área de movimiento de la puerta.

Información de seguridad ¡ADVERTENCIA!

► No almacene ni utilice elementos inflamables, explosivos o corrosivos en el electrodoméstico ni cerca de él. ► No guarde medicamentos, bacterias ni agentes químicos en el electrodoméstico. Este aparato es un electrodoméstico. No se recomienda almacenar materiales que requieran temperaturas extremas. ► Nunca almacene líquidos en botellas o latas (aparte de bebidas de alto grado alcohólico), especialmente las bebidas carbonatadas, en el congelador, ya que se romperían durante la congelación. ► Compruebe el estado de los alimentos si se ha producido un calentamiento en el congelador. ► No ajuste una temperatura demasiado baja sin necesidad en el compartimento frigorífico. Los ajustes más altos pueden generar temperaturas bajo cero. Atención: Las botellas pueden reventar. ► No toque los productos congelados con las manos mojadas (use guantes). Sobre todo, no coma hielo inmediatamente después de haberlo sacado del congelador. Existe el riesgo de congelación o de formación de ampollas. PRIMEROS AUXILIOS: poner inmediatamente bajo el grifo de agua fría. ¡No tirar! ► No toque la superficie interior del compartimento de almacenamiento del frigorífico cuando esté en funcionamiento, especialmente con las manos mojadas, ya que las manos pueden congelarse por la superficie. ► Desenchufe el electrodoméstico en caso de interrupción del suministro eléctrico o antes de limpiarlo. Espere al menos 7 minutos antes de volver a poner en marcha el aparato, ya que un arranque frecuente puede dañar el compresor. ► No deben utilizarse dispositivos eléctricos dentro de los compartimentos para alimentos del electrodoméstico, salvo que sean del tipo recomendado por el fabricante. Mantenimiento / limpieza ► Asegúrese de que los niños están bajo supervisión si realizan tareas de limpieza y mantenimiento. ► Desconecte el electrodoméstico de la red eléctrica antes de realizar cualquier mantenimiento rutinario. Deje pasar al menos 5 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. Información de seguridad ¡ADVERTENCIA! ► Cuando desenchufe el electrodoméstico, hágalo por la clavija, no por el cable. ► No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para frigoríficos para evitar daños. ► No raspe la escarcha y el hielo con objetos afilados. No utilice aerosoles, calentadores eléctricos como secadores de pelo, limpiadores a vapor u otras fuentes de calor para evitar dañar las piezas de plástico. ► No utilice dispositivos mecánicos ni otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante. ► Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. ► No intente reparar, desmontar o modificar este electrodoméstico por su cuenta. En caso de reparación, póngase en contacto con nuestro servicio de atención al cliente. ► Saque el polvo de la parte posterior de la unidad al menos una vez al año para evitar el riesgo de incendio, así como un mayor consumo de energía. ► No rocíe ni enjuague el electrodoméstico durante la limpieza. ► No use agua pulverizada o vapor para limpiar el electrodoméstico. ► No limpie los estantes de cristal fríos con agua caliente. Un cambio repentino de temperatura puede causar que el cristal se rompa.

Información sobre el gas refrigerante ¡ADVERTENCIA! Este electrodoméstico contiene el refrigerante inflamable ISOBUTANO (R600a). Asegúrese de no dañar el circuito refrigerante durante el transporte o la instalación. La fuga de refrigerante puede causar lesiones oculares o incendios. Si se produce algún daño, manténgase alejado de llamas abiertas, ventile bien la habitación y no conecte o desconecte los cables de alimentación de este ni de cualquier otro electrodoméstico. Informe al servicio de atención al cliente. En caso de que los ojos entren en contacto con el refrigerante, enjuáguelos inmediatamente con agua corriente y llame inmediatamente a un oftalmólogo.

Uso previsto Uso previsto Uso previsto Este electrodoméstico está diseñado para enfriar y congelar alimentos. Ha sido diseñado exclusivamente para su uso en aplicaciones domésticas y similares, como áreas de cocina para personal de tiendas, oficinas y otros entornos de trabajo; granjas y el uso por clientes en hoteles, moteles y otros entornos de tipo residencial, así como en alojamientos y restauración. No está destinado a un uso comercial o industrial.

No se permite realizar cambios o modificaciones en el electrodoméstico. Un uso no previsto puede causar riesgos y la pérdida de reclamaciones de garantía. Normas y directivas

Este producto cumple los requisitos de todas las directivas CE aplicables con las correspondientes normas acordadas y normas del RU que establecen el marcado CE y UKCA.

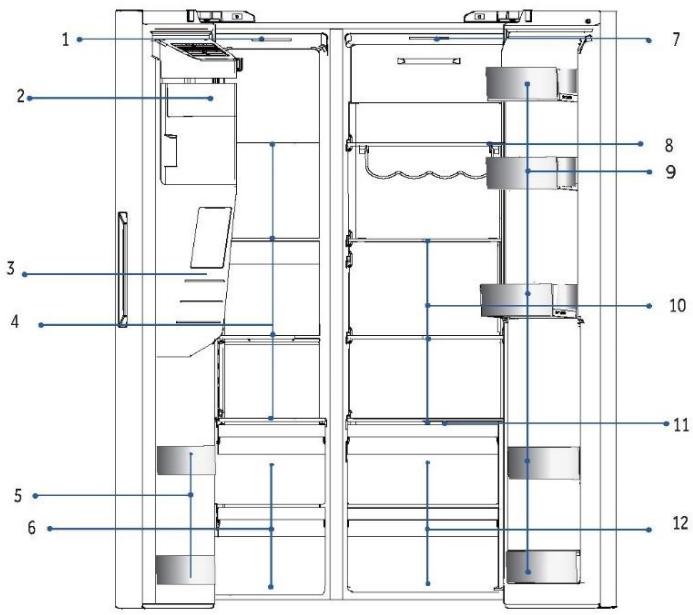

Descripción del producto Descripción del producto Aviso Debido a cambios técnicos y a las diferencias entre modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo.

A: Compartimento congelador B: Compartimento frigorífico 1 Lámpara de techo 7 Lámpara de techo 2 Fabricador de cubitos de hielo con 8 Estante para el vino depósito de hielo 3 Dispensador de agua y hielo 4 Estantes de cristal 5 Soporte para botellas 6 Cajones 9 Soporte para botellas 10 Estantes de cristal 11 Placa de cubierta de Wet zone 12 Cajones

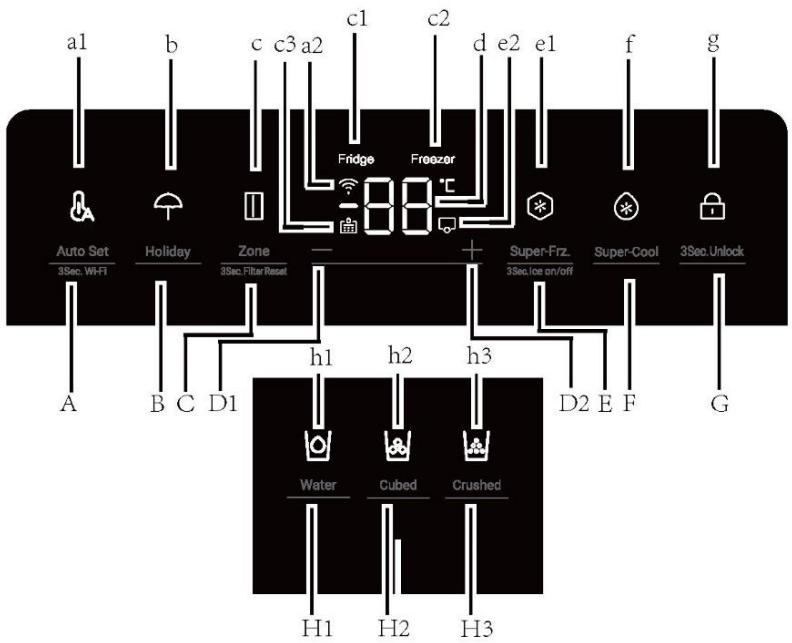

Teclas: Indicadores: A Función Auto Set /3Sec.Wi-Fi a1 Modo Auto Set B Función Holiday a2 Función Wi-Fi C Selección de zona/3Sec. Filter Reset b Modo Holiday D1 Botón de ajuste de la temperatura "-" c Indicador de zona D2 Botón de ajuste de la temperatura "+" c1 Indicador del frigorífico E Función Super-Freeze/Ice on/off 3 seg. c2 Indicador del congelador F Función Super-Cool c3 Función de restablecimiento del filtro G Selector de bloqueo del panel d Indicador de temperatura H1 Selector de la función Water intake e1 Modo Super-Freeze H2 Selector de la función Cubed ice e2 Modo Ice maker H3 Selector de la función Crushed ice f Modo Super-Cool g Bloqueo del panel h1 Función Water intake h2 Función Cubed ice h3 Función Crushed ice

Uso Uso Antes del primer uso ► Retire todo el material de embalaje, manténgalo fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente. ► Limpie el interior y el exterior del electrodoméstico con agua y un detergente suave antes de introducir cualquier alimento en él. ► Después de nivelar y limpiar el electrodoméstico, espere al menos 2-5 horas antes de conectarlo a la fuente de alimentación. Ver sección INSTALACIÓN. ► Enfríe previamente los compartimentos a altas temperaturas antes de llenarlos de alimentos. La función Power-Freeze ayuda a enfriar rápidamente los compartimentos. ► La temperatura del frigorífico y la temperatura del congelador se ajustan automáticamente a 5 °C y -18 °C respectivamente. Estos son los ajustes recomendados. Si lo desea, puede cambiar estas temperaturas manualmente. Consulte la sección AJUSTE DE LA TEMPERATURA.

Teclas táctiles Los botones del panel de control son teclas táctiles, que responden aún cuando las toca ligeramente con el dedo. Encender/apagar el electrodoméstico El electrodoméstico se pondrá en marcha en cuanto se conecte a la fuente de alimentación. Las temperaturas mostradas corresponden a las temperaturas ajustadas en el compartimento. Puede que el bloqueo del panel esté activo. Aviso Cuando se enciende el electrodoméstico después de desconectarlo de la fuente de alimentación principal, alcanzar las temperaturas correctas puede tomar hasta 12 horas. Vacíe el electrodoméstico antes de apagarlo. Para apagar el electrodoméstico, retire el cable de alimentación de la toma de corriente. AVISO Al encender el frigorífico por primera vez, el indicador se ilumina. La temperatura del frigorífico y la temperatura del congelador se ajustan automáticamente entre 5 °C y -18 °C respectivamente.

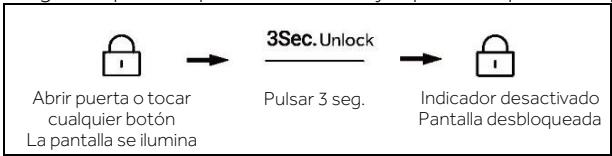

Uso Panel de bloqueo/desbloqueo

1. Bloqueo automático: Cuando las puertas del frigorífico y del congelador están cerradas y

no se toca ninguna tecla en 30 segundos, la pantalla se apaga y se bloquea automáticamente.

Pulsar 3 seg. Indicador activado Pantalla bloqueada

2. Bloqueo manual: Cuando la pantalla está desbloqueada, pulse el botón "G" (selector de

bloqueo del panel) y manténgalo pulsado durante 3 segundos; el zumbador suena una vez, el indicador "g" (bloqueo del panel) se ilumina y la pantalla queda bloqueada. Abrir puerta o tocar cualquier botón La pantalla se ilumina Pulsar 3 seg. Indicador desactivado Pantalla desbloqueada Ajuste de la temperatura Las temperaturas interiores están influenciadas por los siguientes factores: ► Temperatura ambiente ► Frecuencia de apertura de la puerta ► Cantidad de alimentos almacenados ► Instalación del electrodoméstico Ajustar la temperatura del frigorífico

Una vez desbloqueada la pantalla de visualización, pulse el botón "C" (Selector de zona). El zumbador suena una vez, el indicador "c1" (indicador del frigorífico) parpadea y se accede al modo de ajuste de la temperatura del frigorífico. Pulse el botón "D1" (botón de ajuste de la temperatura "-"); el zumbador sonará una vez y la temperatura del frigorífico se reducirá en 1 grado. La temperatura del frigorífico se mostrará en la secuencia "9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C -> 4 °C -> 3 °C -> 2 °C -> 1 °C". Pulse 1 vez

Uso Ajuste de la temperatura del frigorífico

3. Pulse el botón "D2" (botón de ajuste de la temperatura "+"); el zumbador suena una vez y

la temperatura del frigorífico aumentará en 1 grado. La temperatura del frigorífico se mostrará en la secuencia "1 °C > 2 °C > 3 °C > 4 °C > 5 °C > 6 °C > 7 °C > 8 °C > 9 °C ". Pulse '+' 1 vez

Aviso Después de ajustar la temperatura, si no se realiza otra ninguna acción en 5 segundos, el sistema guardará automáticamente la temperatura seleccionada. Ajustar la temperatura del congelador

1. Cuando la pantalla esté desbloqueada, pulse el botón "C" (selector de zona). El zumbador

suena una vez, el indicador "c2" (indicador del congelador) parpadea y se accede al modo de ajuste de la temperatura del congelador.

2. Pulse el botón "D1" (botón de ajuste de la temperatura "-"); el zumbador suena una vez y

la temperatura del congelador se reducirá en 1 grado. La temperatura del congelador se mostrará en la secuencia "-14 °C >-15 °C> -16 °C >-17 °C> -18 °C > -19 °C> -20 °C>-21 °C>-22 °C> -23 °C>-24 °C". Pulse 1 vez

3. Pulse el botón "D2" (botón de ajuste de la temperatura "+"); el zumbador suena una vez y

la temperatura del congelador aumentará en 1 grado. La temperatura del congelador se mostrará en la secuencia "-24 °C >-23 °C> -22 °C >-21 °C> -20 °C >-19 °C>-18 °C>-17 °C> -16 °C>-15 °C>-14 °C". Pulse '+' 1 vez Aviso Después de ajustar la temperatura, si no se realiza otra ninguna acción en 5 segundos, el sistema guardará automáticamente la temperatura seleccionada.

1. Cuando la pantalla esté desbloqueada, pulse el botón "A" (selector del modo Auto Set);

el zumbador suena una vez, se ilumina el indicador "a1" (modo Auto Set) y, a continuación, se activa la función Auto Set.

2. Cuando se encienda el indicador "a1" (modo Auto Set), pulse el botón "A" (selector del

modo Auto Set); el zumbador suena una vez, se apaga el indicador "a1" (modo Auto Set) y, a continuación, se apaga la función Auto Set. Pulse 1 vez Indicador activado Auto Set activado Pulse 1 vez Indicador desactivado Auto Set desactivado Aviso En el modo Auto Set no se puede ajustar la temperatura del frigorífico o del congelador. Si se pulsa el botón "D1" (botón de ajuste de la temperatura "-") o el botón "D2" (botón de ajuste de la temperatura "+") para ajustar la temperatura del frigorífico o del congelador, el indicador "a1" (indicador Auto Set) parpadeará con un sonido de aviso para indicar que esta operación no se puede realizar. En el modo Auto Set, debido a diferentes métodos de control, si se configura la función "Super-Cool", "Super-Freeze" o "Holiday", el indicador "a1" (modo Auto Set) se apaga y la función Auto Set se desactivará automáticamente. Modo Holiday El modo Holiday está diseñado para no utilizar el frigorífico durante mucho tiempo. Cuando el modo Holiday está encendido, el congelador está en condiciones normales de control, y la temperatura del frigorífico se ajusta automáticamente a 17 °C. La temperatura real no es superior a 17 °C, lo que previene la aparición de olores peculiares causadas por la sobretemperatura, y ayuda a reducir el consumo de energía al mismo tiempo.

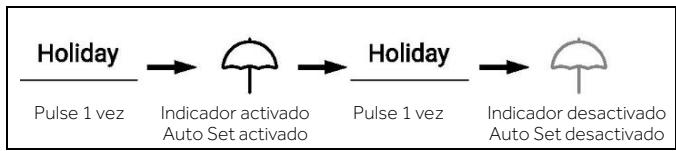

1. Cuando la pantalla esté desbloqueada, pulse el botón "B" (selector del modo Holiday);

el zumbador suena una vez, se ilumina el indicador "b" (modo Holiday) y, a continuación, se activa la función Holiday.

2. Cuando el indicador "b" (modo Holiday) se ilumina, pulse el botón "B" (selector del modo

Holiday); el zumbador suena una vez, se apaga el indicador "b" (modo Holiday) y, a continuación, se desactiva la función Holiday. Pulse 1 vez

Indicador activado Auto Set activado Pulse 1 vez Indicador desactivado Auto Set desactivado Uso Aviso En el estado Holiday, la temperatura del frigorífico no se puede ajustar. Si se pulsa el botón "D1" (botón de ajuste de la temperatura "-") o "D2" (botón de ajuste de la temperatura "+") para ajustar la temperatura del frigorífico, el indicador "b" (indicador Holiday) parpadeará con un sonido de aviso para indicar que esta operación no se puede realizar. Antes de usar la función Holiday, vacíe la nevera para evitar que la comida se eche a perder. Cuando la función Holiday está activada, la función "Auto Set" o "Super-Cool" no se pueden encender al mismo tiempo.

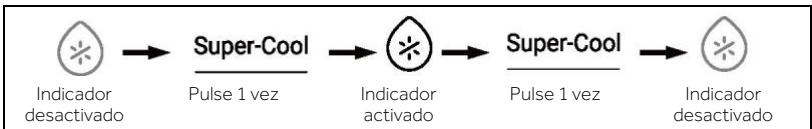

1. Cuando la pantalla esté desbloqueada, pulse el botón "F" (selector de la función Super-

Cool); el zumbador suena una vez, se ilumina el indicador "f" (función Super-Cool) y, a continuación, se activa la función Super-Cool.

2. Cuando se encienda el indicador "f" (función Super-Cool), pulse el botón "F" (selector de

Super-Cool); el zumbador suena una vez, el indicador "f" (función Super-Cool) se apaga y la función Super-Cool se desactivará.

3. Después de activar la función Super-Cool, el frigorífico desactivará automáticamente la

función cuando se alcance la temperatura establecida. Si desea salir de forma manual, puede pulsar el botón "F" (selector de la función Super-Cool) para apagarla. Indicador desactivado Pulse 1 vez Indicador activado Pulse 1 vez Indicador desactivado Aviso En estado Super-Cool, la temperatura del frigorífico no se puede ajustar. Si se pulsa el botón "D1" (botón de ajuste de la temperatura "-") o "D2" (botón de ajuste de la temperatura "+") para ajustar la temperatura del frigorífico, el indicador "f" (indicador Super-Cool) parpadeará con un sonido de aviso para indicar que esta operación no se puede realizar. En estado de la función Super-Cool, la función Auto-set o la función Holiday no pueden activarse al mismo tiempo debido a diferentes modos de control. Cuando elija una función que esté en conflicto con otra función, la función original se desactivará automáticamente.

1. Cuando la pantalla esté desbloqueada, pulse el botón "E" (selector de Super-Frz.); el

zumbador suena una vez, el indicador "e1" (función Super-Freeze) se ilumina y, a continuación, la función Super-Freeze se activa.

2. Cuando se encienda el indicador "e1" (función Super-Freeze), pulse el botón "E" (selector

de Super-Frz.); el zumbador suena una vez, se apaga el indicador "e1" (función SuperFreeze) y, a continuación, se desactiva la función Super-Freeze.

3. Una vez activada la función Super-Freeze, el frigorífico la desactivará automáticamente

cuando alcance la temperatura establecida. Si desea salir de forma manual, puede pulsar el botón "E" (selector de la función Super-Frz.) para apagarla. Indicador desactivado Pulse 1 vez Indicador activado Pulse 1 vez Indicador desactivado Aviso En estado Super-Freeze, la temperatura del congelador no se puede ajustar. Si pulsa "D1" (botón de ajuste de la temperatura "-") o "D2" (botón de ajuste de la temperatura "+") para ajustar la temperatura del congelador, el indicador "e1" (indicador Super-Frz.) parpadeará con un sonido de aviso para indicar que esta operación no se puede realizar. En estado de la función Super-Freeze, la función Auto-set no puede activarse al mismo tiempo debido a diferentes modos de control. Cuando elija una función que esté en conflicto con otra función, la función original se desactivará automáticamente. Función de filtro Cuando el frigorífico lleve en funcionamiento seis meses, se iluminará el indicador de recordatorio "c3" (función de restablecimiento del filtro) para recordar a los usuarios que sustituyan el filtro. Al cambiar el filtro, mantenga pulsado el botón "C" (Selector de la función de restablecimiento del filtro) durante 3 segundos para cancelar el recordatorio, el temporizador se restablecerá y el zumbador emitirá un sonido. Indicador activado Pulsar 3 seg. Indicador desactivado Aviso La vida útil normal del filtro es de seis meses. Se recomienda reemplazar el filtro cada seis meses.

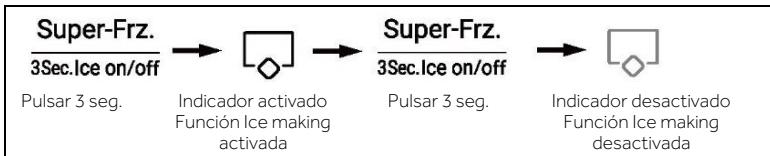

1. En estado de desbloqueo, pulse el botón "E" (selector del modo Ice maker) y manténgalo

pulsado durante 3 segundos; el zumbador suena una vez, el indicador "e2" (modo Ice maker) se ilumina, y a continuación el modo Ice maker se activará.

2. Cuando se ilumine el indicador "e2" (modo Ice maker), pulse el botón "E" (selector del

modo Ice maker) y manténgalo pulsado durante 3 segundos; el zumbador suena una vez, el indicador "e2" (modo Ice maker) se apaga y el modo Ice maker se desactiva. Pulsar 3 seg. Indicador activado Función Ice making activada Pulsar 3 seg.

Indicador desactivado Función Ice making desactivada Aviso Al encender la aplicación, el fabricador de hielo está apagado por defecto. Cuando no necesite cubitos de hielo durante un largo periodo de tiempo, apague la función Ice maker, vacíe el recipiente e inserte el recipiente limpio. El sistema de fabricación de cubitos hielo solo puede configurarse de fábrica o adquirirse en su agente de servicio. Función Water intake En cualquier estado (bloqueado o desbloqueado), pulse el botón "H1" (selector de la función Water intake), el zumbador suena una vez, se ilumina el indicador "h1" (función Water intake) y, a continuación, se activará la función de dispensación de agua. Pulse 1 vez Indicador activado Función Water intake activa Aviso

1. Cuando el indicador "h1" (función Water intake) se ilumina, los indicadores "h2"

(función Cubed ice) y "h3" (función Crushed ice) se apagan. Una vez presionada la paleta del dispensador, el agua saldrá del puerto de entrada.

2. Cuando el tiempo de entrada de agua alcance los 150 s, el frigorífico emitirá un pitido y

mantendrá el agua hasta que llegue a 180 s, el agua se cortará y la válvula de agua entrará en el tiempo de protección de 200 s, y luego la entrada de agua puede llevarse a cabo de nuevo.

3. Cuando el tiempo acumulado de dispensación de agua alcanza los 5 minutos en un

periodo de 10 minutos, la válvula de agua pasa a un periodo de protección de 10 minutos, transcurrido el cual el sistema volverá a dispensar agua.

Uso Función Cubed ice En cualquier estado (bloqueado o desbloqueado), pulse el botón "H2" (selector de la función Cubed ice); el zumbador suena una vez, el indicador "h2" (función Cubed ice) se ilumina y, a continuación, se activará la función Cubed ice.

Pulse 1 vez Indicador activado Función Cubed ice activada Aviso

1. Cuando el indicador "h2" (función Cubed ice) se ilumina, los indicadores "h1" (función

Water intake) y "h3" (función Crushed ice) se apagan. Después de pulsar el microinterruptor del distribuidor, los cubitos de hielo saldrán por el dispensador. Cuando el fabricador de hielo se conecta por primera vez a la red eléctrica, la función Cubed ice se apaga de forma predeterminada. Pulse el microinterruptor del dispensador, la luz del mismo se enciende con la tapa abierta. Entonces, el motor del hielo picado comienza a girar en sentido antihorario para empujar cubitos de hielo. Suelte el microinterruptor del dispensador; el motor del hielo picado se detiene y la tapa del dispensador se cerrará y la luz se apagará al cabo de 5 segundos. Bajo el estado Cubed ice, cuando el tiempo exceda los 50 segundos, habrá un zumbador que comenzará a alertar (golpeando) para avisar a los usuarios que lo apaguen. Cuando el tiempo llega a 1 minuto, se fuerza a detener Cubed ice y es efectivo cuando se vuelve a pulsar el interruptor. Durante Cubed ice, si se abre la puerta del frigorífico, el motor que entrega hielo se detendrá, con la tapa del dispensador cerrada, la luz del dispensador apagada y Cubed ice se detendrá. Está prohibido fabricar hielo con la puerta del frigorífico abierta. Función Crushed ice En cualquier estado (bloqueado o desbloqueado), pulse el botón "h3" (selector de la función Crushed ice); el zumbador suena una vez, se ilumina el indicador "h3" (función Crushed ice) y se activa la función Crushed ice. Pulse 1 vez

Indicador activado Función Crushed ice activa Uso Aviso Cuando el indicador "h3" (función Crushed ice) se ilumina, los indicadores "h1" (función Water intake) y "h2" (función Cubed ice) se apagan. Después de pulsar el microinterruptor del distribuidor, el hielo picado saldrá por el dispensador. Pulse el microinterruptor del dispensador, la luz del mismo se enciende con la tapa abierta. Entonces, el motor del hielo picado comienza a girar en sentido horario para empujar cubitos de hielo. Suelte el microinterruptor del dispensador; el motor del hielo picado se detiene y la tapa del dispensador se cerrará y la luz se apagará al cabo de 5 segundos. Bajo el estado Crushed ice, cuando el tiempo exceda los 50 segundos, habrá un zumbador que alertará a los usuarios para que lo apaguen. Cuando el tiempo llega a 1 minuto, se fuerza a detener la función Crushed ice y es efectivo cuando se vuelve a pulsar el interruptor. Durante Crushed ice, si se abre la puerta del frigorífico, el motor que entrega hielo se detendrá, con la tapa del dispensador cerrada, la luz del dispensador apagada y Crushed ice se detendrá. Está prohibido picar hielo con la puerta del frigorífico abierta.

Alarma de apertura de la puerta Si la puerta se mantiene abierta demasiado tiempo o la puerta no está bien cerrada, el frigorífico emitirá una alarma acústica a intervalos establecidos para recordarle que debe cerrar la puerta. Memoria de apagado Se recuerda el estado de funcionamiento instantáneo de apagado. Al volver a encenderlo, sigue funcionando de acuerdo con la configuración previa. Uso del dispensador de agua y hielo Pulse la tecla de selección del dispensador varias veces hasta que la luz sobre el indicador deseado se ilumine. Presione la paleta del dispensador (1) con un vaso u otro recipiente para dispensar cubitos de hielo, agua o hielo picado.

Almacenamiento en el compartimento frigorífico

1. Mantenga la temperatura de su frigorífico por debajo de los 5° C.

2. Los alimentos calientes deben haberse enfriado a temperatura ambiente antes de ser

almacenados en el electrodoméstico.

3. Los alimentos almacenados en el frigorífico deben lavarse y secarse antes de almacenarse.

4. Los alimentos a almacenar deben estar debidamente sellados para evitar olores

o alteraciones del sabor.

5. No almacene cantidades excesivas de comida. Deje espacio entre los alimentos para

permitir que el aire frío fluya alrededor de ellos y lograr una refrigeración mejor y más homogénea.

6. Los alimentos consumidos diariamente deben almacenarse en la parte frontal del estante.

7. Deje un espacio entre los alimentos y las paredes interiores para permitir que el aire fluya.

No almacene alimentos contra la pared trasera: los alimentos podrían congelarse contra la pared trasera. Evite el contacto directo de los alimentos (especialmente alimentos aceitosos o ácidos) con el revestimiento interno, ya que el aceite/ácido puede erosionarlo. Limpie los restos de aceite/ácido cuando los encuentre.

8. Descongele los alimentos congelados en el compartimento frigorífico. De esta manera,

puede utilizar los alimentos congelados para disminuir la temperatura en el compartimento y ahorrar energía.

9. El proceso de maduración de las frutas y verduras como calabacines, melones, papaya,

plátano, piña, etc. se puede acelerar en el frigorífico. Por lo tanto, no es aconsejable conservarlos en el frigorífico. Sin embargo, se puede promover la maduración de algunas frutas durante un cierto período. Las cebollas, el ajo, el jengibre y otras raíces también deben almacenarse a temperatura ambiente.

10. Los malos olores en el interior del frigorífico son un signo de que algo se ha derramado y

se requiere limpieza. Vea CUIDADO Y LIMPIEZA.

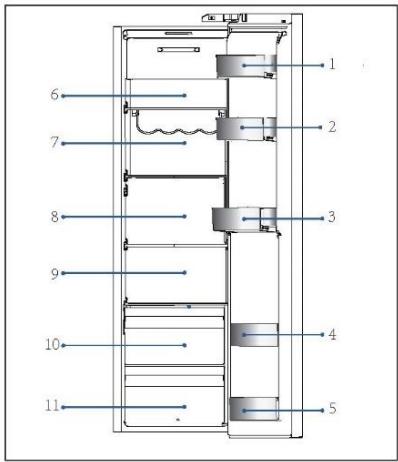

11. Los diferentes alimentos deben colocarse en diferentes áreas según sus propiedades:

1-Mantequilla, quesos, etc. 2-Huevos, alimentos enlatados, especias, etc. 3/4/5-Bebidas y alimentos embotellados. 6-Alimentos encurtidos, alimentos enlatados, etc. 7/8-Productos cárnicos, pescado, alimentos crudos 9-Latas, productos lácteos, etc. 10-Frutas, verduras, lechugas, etc. 11-Carne cocinada, salchichas, etc.

Conservación en el compartimento congelador

1. Mantenga la temperatura del congelador a -18 °C.

2. 12 horas antes de congelar más alimentos, active la función Super-Freeze (para pequeñas

cantidades de alimentos, 4-6 horas son suficientes).

3. Los alimentos calientes deben haberse enfriado a temperatura ambiente antes de ser

almacenados en el congelador.

4. Los alimentos cortados en porciones pequeñas se congelarán más rápido y serán más

fáciles de descongelar y cocinar. El peso recomendado para cada porción es de menos de 2,5 kg.

5. Es mejor envasar los alimentos antes de introducirlos en el congelador. El exterior del

embalaje debe estar seco para evitar que las bolsas se peguen. Los materiales de embalaje deben estar libres de olores y ser herméticos y no tóxicos.

6. Para evitar la expiración de los periodos de conservación, anote la fecha de congelación,

el límite de tiempo y el nombre de los alimentos en el envase según los períodos de conservación de los diferentes alimentos.

7. ADVERTENCIA: El ácido, la alcalinidad y la sal, etc. podrían erosionar la superficie interna

del congelador. No coloque los alimentos que contengan estas sustancias (p.ej.: pescados marinos) directamente sobre la superficie interna. El agua salada en el congelador debe limpiarse inmediatamente.

8. No supere el tiempo de almacenamiento recomendado por los fabricantes. Saque solo la

cantidad necesaria de alimentos del congelador.

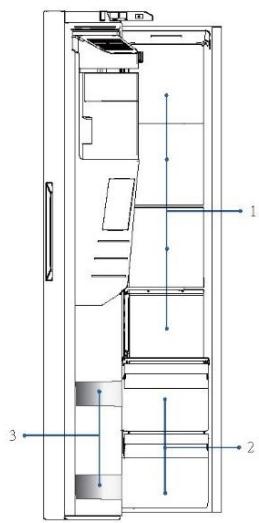

9. Los diferentes alimentos deben colocarse en diferentes áreas según sus propiedades:

1- Artículos menos pesados, como helados,

2- Porciones grandes / pesadas de alimentos,

como trozos de carne para asar

1. Por favor, mantenga una distancia de más de 10 mm entre el alimento y el sensor para

asegurar el efecto de enfriamiento. Por favor, no retire el cajón inferior del aparato durante el funcionamiento para asegurar el efecto de enfriamiento. Los alimentos que incluyan hielo (como helados, etc.) deben guardarse dentro del compartimento del congelador y no en los portabotellas. Los cambios de temperatura a los que están expuestos los portabotellas, provocados por la apertura y cierre de la puerta, pueden descongelar los alimentos. Consuma rápidamente los alimentos descongelados. Los alimentos descongelados no pueden volver a congelarse a no ser que se cocinen previamente, ya que de lo contrario podrían resultar incomestibles. No cargue cantidades excesivas de alimentos frescos en el congelador. Consulte la capacidad de congelación del congelador (Vea los DATOS TÉCNICOS o los datos de la placa). Los alimentos pueden almacenarse en el congelador a una temperatura de al menos 18 °C de 2 a 12 meses, dependiendo de sus propiedades (p.ej. carne: 3 a 12 meses, verduras: 6 a 12 meses) Cuando congele alimentos frescos, evite ponerlos en contacto con alimentos ya congelados. ¡Riesgo de descongelación! Descongele los alimentos congelados en el frigorífico. De esta manera, puede utilizar los alimentos congelados para disminuir la temperatura en el compartimento y ahorrar energía. Cuando guarde alimentos congelados en tienda, siga estas directrices:

1. Siempre siga las directrices de los fabricantes sobre el tiempo que debe almacenar los

alimentos. ¡No ignore estas directrices!

2. Trate de que el tiempo que pasa entre la compra y el almacenamiento sea el menor

posible para preservar la calidad de los alimentos.

3. Compre alimentos congelados que se hayan conservado a una temperatura de -18 °C

4. Evite comprar alimentos que tengan hielo o escarcha en el envase: esto indica que los

productos podrían haber sido parcialmente descongelados y recongelados en algún punto (el aumento de la temperatura afecta a la calidad de los alimentos).

Uso Consejos de ahorro de energía: ► Asegúrese de que el electrodoméstico esté bien ventilado (vea INSTALACIÓN). ► No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p. ej.: fogones, estufas...). ► Evite una temperatura innecesariamente baja en el electrodoméstico. El consumo de energía aumenta la temperatura del electrodoméstico. ► Las funciones como POWER-FREEZE consumen más energía. ► Deje enfriar los alimentos calientes antes de introducirlos en el electrodoméstico. ► Abra la puerta del electrodoméstico lo menos y lo más brevemente posible. ► No llene en exceso el electrodoméstico para evitar obstruir la circulación de aire. ► Evite la presencia de aire dentro del embalaje de los alimentos. ► Mantenga las juntas de la puerta limpias para que la puerta se cierre siempre correctamente. ► Descongele los alimentos congelados en el compartimento frigorífico. ► La configuración de más ahorro energético requiere que el electrodoméstico mantenga los cajones, las cajas de alimentos y los estantes. en condiciones de fábrica, y los alimentos deben colocarse lo más lejos posible sin bloquear la salida de aire del conducto.

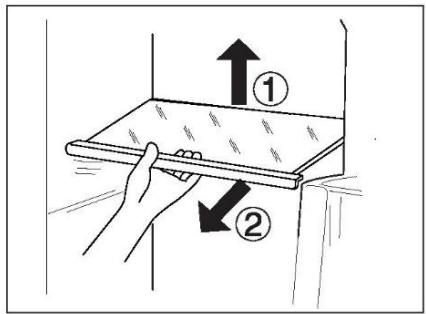

1. La altura de los estantes se puede ajustar para

adaptarse a sus necesidades de almacenamiento.

2. Para reubicar un estante, retírelo primero

levantando su borde posterior y extráigalo

3. Para volver a instalarlo, colóquelo en los rieles

de ambos lados y empuje hasta que la parte trasera del estante se fije dentro de las ranuras laterales. AVISO Asegúrese de que todos los extremos del estante estén nivelados. Estantes de puerta/soportes para botellas desmontables

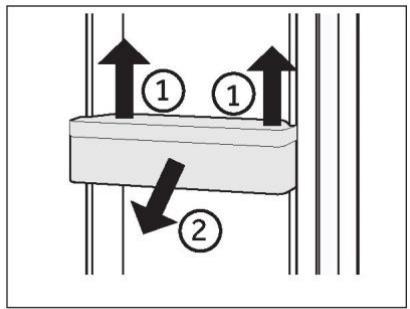

1. Los estantes de la puerta y el portabotellas

pueden desmontarse para su limpieza:

2. Coloque las manos a cada lado del estante o el

portabotellas, levántelo hacia arriba y extráigalo .

3. Para insertar los estantes de la puerta o el

portabotellas, realice los pasos anteriores en orden inverso. Cajón extraíble Para sacar el cajón, tire al máximo , levante y retire . Para insertar el cajón, realice los pasos anteriores en orden inverso. Depósito de hielo Interrupción de la producción de hielo Si no se necesita hielo o agua durante un largo periodo de tiempo, se puede cerrar la válvula de suministro de agua al aparato. El depósito de hielo debe limpiarse, secarse y volver a colocarse en el aparato para evitar la aparición de olores.

Equipamiento Extracción del depósito de hielo

1. Sujete ambos ganchos laterales.

2. Levante el depósito.

3. Saque el depósito.

Fig.1 Reinstalación del depósito de hielo

Fig.2 Para volver a colocar el depósito de hielo, es preciso alinear el soporte en forma de U situado detrás del depósito de hielo (1 en la Fig.2) con la estructura metálica correspondiente. Siga los pasos de la Fig. 1 en orden inverso. AVISO La humedad puede condensarse y congelar la caja de hielo.

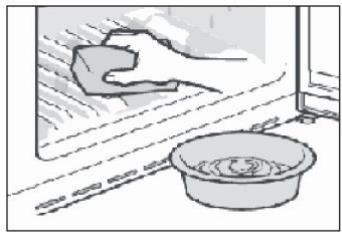

Cuidado y limpieza Cuida do y limpieza ¡ ADVERTENCIA! Desconecte el electrodoméstico de la fuente de alimentación antes de limpiarlo. Limpieza

Limpie el electrodoméstico solo cuando haya pocos o ningún alimento guardado. Este electrodoméstico debe limpiarse cada cuatro semanas para realizar un buen mantenimiento y evitar malos olores. ¡ADVERTENCIA! ► No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para frigoríficos para evitar daños. ► No rocíe ni enjuague el electrodoméstico durante la limpieza. ► No use agua pulverizada o vapor para limpiar el electrodoméstico. ► No limpie los estantes de cristal fríos con agua caliente. Un cambio repentino de temperatura puede causar que el cristal se rompa. ► No toque la superficie interior del compartimento del electrodoméstico, especialmente con las manos mojadas, ya que las manos pueden congelarse en la superficie. ► En caso de calentamiento, compruebe el estado de los productos congelados. ► Mantenga siempre limpia la junta de la puerta. ► Limpie el interior y el armazón del electrodoméstico con una esponja humedecida en agua tibia y detergente neutro.

1. Frote el interior y el exterior del frigorífico, incluyendo la

junta de la puerta, los estantes de la puerta, los estantes de cristal, los cajones, etc., con una toalla suave o una esponja sumergida en agua caliente (se puede añadir detergente neutro).

2. Si hay líquido derramado, retire todas las piezas contaminadas, enjuague directamente

con agua corriente, seque y coloque las piezas de nuevo en el frigorífico.

3. Si hay productos cremosos derramados (como nata, helado derretido...), retire todas las

piezas contaminadas, póngalas en agua caliente a unos 40 °C durante un rato, enjuague con agua corriente, séquelas y colóquelas de nuevo en el frigorífico. En caso de que alguna parte o componente pequeño quede atascada dentro del frigorífico (entre las estanterías o los cajones), utilice un cepillo suave pequeño para sacarlo. Si no la alcanza, póngase en contacto con el servicio de Haier. Aclare y seque con un paño suave. No limpie ninguna de las piezas o partes de este electrodoméstico en un lavavajillas. Deje pasar al menos 5 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. Descongelación La descongelación de los compartimentos frigorífico y congelador se realiza automáticamente: no se requiere ninguna operación manual.

Cuidado y limpieza Sustitución de las lámparas LED ¡ADVERTENCIA! No sustituya usted mismo la lámpara LED, solo debe cambiarla el fabricante o un técnico autorizado. Las lámparas utilizan LED como fuente de luz, con bajo consumo energético y larga vida útil. Si detecta alguna anomalía, póngase en contacto con el servicio de atención al cliente. Vea ATENCIÓN AL CLIENTE.

Fuente de luz reemplazable (solo LED) por un profesional. Este producto contiene una fuente luminosa de clase de eficiencia energética G. Tensión Clase de eficiencia energética Frigorífico 12 V

Limpieza del depósito de hielo Limpie periódicamente el depósito de hielo con agua tibia, sobre todo si los cubitos envejecen y emiten mal olor. Seque bien el depósito antes de volver a colocarlo en el aparato para evitar que los cubitos de hielo se peguen a las paredes. Si no se utiliza durante un período más largo Si el aparato no se utiliza durante un periodo de tiempo prolongado, y no va a utilizar la función Holiday para el frigorífico: ► Saque la comida. ► Desenchufe el cable de la toma de corriente. ► Limpie el electrodoméstico como se ha descrito anteriormente. ► Mantenga las puertas abiertas para evitar que se generen malos olores en el interior. AVISO Apague el electrodoméstico solo si es estrictamente necesario.

Cuidado y limpieza Traslado del electrodoméstico

1. Retire toda la comida y desenchufe el electrodoméstico.

2. Fije los estantes y otras partes móviles en el frigorífico y el congelador con cinta adhesiva.

3. No incline el frigorífico más de 45° para evitar dañar el sistema de refrigeración.

► No levante el electrodoméstico por las asas. ► No coloque el electrodoméstico horizontalmente sobre el suelo. Sustitución del filtro El filtro de agua debe cambiarse aproximadamente cada 6 meses, cuando se encienda el indicador "c3" (función de restablecimiento del filtro). El juego de filtros puede solicitarse a través del SERVICIO DE ATENCIÓN AL CLIENTE. ¡ADVERTENCIA! ► Antes de sustituir el filtro, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente. ► Cierre el suministro de agua.

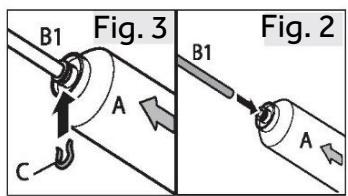

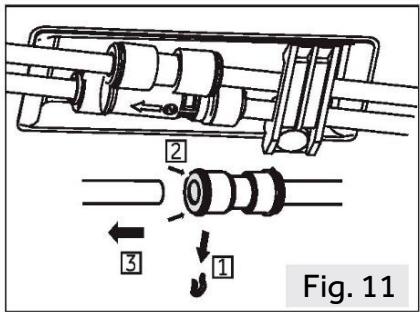

1. Retire (1) el cip de bloqueo (C) a ambos lados del

filtro (A) y desconecte ambos tubos (2).

2. Instale el nuevo filtro en la posición correcta;

el dardo muestra la dirección del flujo de agua. Repita el paso 1 en orden inverso.

3. Coloque el enchufe en la toma y abra la llave de

agua para enjuagar las mangueras.

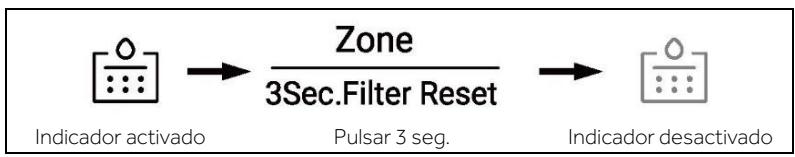

4. Restablezca el indicador "Cambiar filtro": mantenga

pulsado el botón "C" (selector de función de reinicio del filtro) durante 3 segundos, el indicador "c3" se apaga. Indicador activado ¡ADVERTENCIA! ► Asegúrese siempre de que la conexión sea firme, esté seca y no presente fugas. ► Tenga cuidado de que la manguera no se aplaste, se doble o se retuerza.

Solución de problemas Solución de problemas Usted mismo puede resolver muchos de los problemas que puedan presentarse sin tener conocimientos específicos. En caso de que se produzca algún problema, compruebe todas las posibilidades ilustradas y siga las instrucciones pertinentes antes de ponerse en contacto con un servicio posventa. Vea ATENCIÓN AL CLIENTE. ¡ADVERTENCIA! ► Antes de realizar tareas de mantenimiento, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente. ► Los equipos eléctricos solo deben ser revisados y manejados por electricistas expertos cualificados, ya que las reparaciones incorrectas pueden causar daños considerables en consecuencia. ► Si el sistema de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. Problema Causa posible El compresor no funciona.

• El enchufe no está conectado a la • Conecte el enchufe.

Solución posible toma de corriente.

• El electrodoméstico está en el ciclo de descongelación

• Esto es normal para una descongelación automática El electrodoméstico • La temperatura interior o exterior • En este caso, es normal que el funciona con es demasiado alta. aparato funcione durante más frecuencia o funciona tiempo. durante un período • El electrodoméstico ha estado
• Normalmente, lleva de 8 a de tiempo apagado durante cierto de 12 horas que el electrodemasiado largo. tiempo. doméstico se enfríe completamente.
• Una puerta del electrodoméstico • Cierre la puerta/cajón y no está bien cerrada. asegúrese de que el electrodoméstico esté ubicado sobre una superficie plana y que no haya alimentos o recipientes que impidan que la puerta se cierre bien.
• La puerta se ha abierto con
• No abra la puerta/cajón con demasiada frecuencia o durante demasiada frecuencia. mucho tiempo.
• El ajuste de temperatura del
• Ajuste una temperatura más compartimento congelador es alta hasta obtener una demasiado bajo. temperatura satisfactoria para el frigorífico. Se necesitan 24 horas para que la temperatura del frigorífico se mantenga estable.
• La junta de la puerta está sucia, • Limpie la junta de la puerta/ desgastada, agrietada o cajón o pídale al servicio de desparejada. atención al cliente que la cambie.
• La circulación de aire requerida no • Garantice una ventilación está garantizada. adecuada.

Solución de problemas Problema

Causa posible Solución posible El interior del

• El interior del frigorífico necesita frigorífico está sucio limpieza. y/o huele mal.
• Hay alimentos de olor fuerte guardados en el frigorífico.

• Limpie el interior del frigorífico. El electrodoméstico • El electrodoméstico no está hace sonidos ubicado sobre una superficie anormales. plana.
• El electrodoméstico toca algún objeto a su alrededor.

• Ajuste las patas para nivelar el La temperatura del • La temperatura establecida es interior del demasiado alta. electrodoméstico no • Se han almacenado alimentos es lo suficientemente demasiado calientes. fría.
• Se ha almacenado demasiada comida a la vez.
• Los alimentos están demasiado cerca entre sí.
• Una puerta/cajón del electrodoméstico no está bien cerrada.
• La puerta/cajón se ha abierto con demasiada frecuencia o durante mucho tiempo.

• Restablezca la temperatura.
• Enfríe siempre los alimentos

• Envuelva bien los alimentos. electrodoméstico.

• Retire los objetos que haya alrededor del electrodoméstico. antes de guardarlos.

• Guarde siempre pequeñas cantidades de alimentos.

• Deje un espacio entre varios alimentos para permitir que el aire fluya.
• Cierre la puerta/cajón.
• No abra la puerta/cajón con demasiada frecuencia. La temperatura del • La temperatura establecida es
• Restablezca la temperatura. interior del demasiado baja.
• Apague la función Superelectrodoméstico es • La función Super-Frz/Super-Cool Frz/Super-Cool. demasiado fría. está activada o funciona demasiado tiempo.

Formación de humedad en el interior del compartimento frigorífico.

• El clima es demasiado cálido y La humedad se acumula en el exterior de los frigoríficos

• El ambiente es demasiado cálido • Esto es normal en un ambiente o entre las puertas/puerta y el cajón.

• La puerta no está bien cerrada.

• Aumente la temperatura. húmedo.
• Cierre la puerta/cajón.
• Una puerta/cajón del
• No abra la puerta/cajón con electrodoméstico no está bien demasiada frecuencia. cerrada.
• Deje que los alimentos
• La puerta/cajón se ha abierto con calientes se enfríen a demasiada frecuencia o durante temperatura ambiente y cubra mucho tiempo. los alimentos y líquidos.
• Hay recipientes de alimentos o líquidos abiertos. y demasiado húmedo. Hay aire frío dentro del electrodoméstico y aire caliente en el exterior, y se produce condensación. húmedo y cambiará cuando la humedad disminuya.

• Asegúrese de que la puerta/cajón está bien cerrada. Solución de problemas Problema Causa posible Solución posible Hay mucho hielo y escarcha en el compartimento congelador.

• Los alimentos no están

• Embale bien los alimentos.
• Cierre la puerta/cajón.
• No abra la puerta/cajón con

correctamente embalados. Una puerta/cajón del electrodoméstico no está bien cerrada. La puerta/cajón se ha abierto con demasiada frecuencia o durante mucho tiempo. La junta de la puerta/cajón está sucia, desgastada, agrietada o desparejada. Algo en el interior impide que la puerta/cajón se cierren correctamente. demasiada frecuencia.

• Limpie la junta de la puerta/cajón o cámbiela por una nueva.
• Vuelva a colocar los estantes, estantes de la puerta o contenedores internos para permitir que la puerta/cajón se cierre. Los lados del
• frigorífico y la tira de la puerta se calientan.

• Esto es normal. El electrodoméstico • El electrodoméstico no está hace sonidos ubicado sobre una superficie anormales. plana.
• El electrodoméstico toca algún objeto a su alrededor.

• Ajuste las patas para nivelar el Se oye un ligero sonido similar al del flujo de agua.

• Esto es normal. Oirá un pitido de alarma.

• La puerta del compartimento

• Cierre la puerta. Oirá un débil zumbido.

• El sistema anticondensación está • Esto evita la condensación y es frigorífico está abierta. en marcha

• Retire los objetos que haya alrededor del electrodoméstico. normal El sistema de
• El enchufe no está conectado a la • Conecte el enchufe. iluminación o
• Compruebe el suministro toma de corriente. refrigeración interior • La fuente de alimentación eléctrico a la habitación. Llame no funciona. a la compañía eléctrica local. presenta alguna alteración.
• Llame al servicio técnico para
• La lámpara LED no funciona. cambiar la lámpara. Fuga o goteo de agua • El depósito de agua no está del surtidor del instalado correctamente dispensador de agua. • El surtidor del dispensador de agua no está bien atornillado al depósito.
• Falta la junta tórica de silicona blanca en el surtidor de agua.

• Vuelva a colocar el depósito de agua en la puerta del frigorífico, asegúrese de que quede completamente introducido en la puerta.
• El surtidor de agua está firmemente atornillado al depósito de agua.
• Compruebe que el surtidor de agua tenga una junta tórica de silicona blanca en el extremo del depósito antes de colocar el surtidor de agua en el depósito de agua.

Solución de problemas Para ponerse en contacto con el servicio de asistencia técnica, visite nuestro sitio web: https://corporate.haier-europe.com/en/. En la sección “website”, elija la marca de su producto y su país. Se le redirigirá a la página web específica donde podrá encontrar el número de teléfono y el formulario para ponerse en contacto con el servicio de asistencia técnica. ES Interrupción del suministro En caso de un corte de luz, los alimentos deberían permanecer frescos y a salvo durante 5 horas. Siga estos consejos durante una interrupción prolongada del suministro, especialmente en verano: ► abra la puerta/cajón lo menos posible. ► No introduzca más alimentos en el electrodoméstico durante un corte de luz. ► Si se da el aviso previo de un corte de luz y la duración de la interrupción es superior a 5 horas, fabrique algo de hielo y póngalo en un recipiente en la parte superior del compartimento frigorífico. ► Inmediatamente después de la interrupción, es necesario llevar a cabo una inspección de los alimentos. ► Como la temperatura del frigorífico subirá durante una interrupción del suministro eléctrico u otro fallo, el período de conservación y la calidad comestible de los alimentos se reducirán. Cualquier alimento que se descongele debe consumirse, o bien cocinarse y volver a congelarse (cuando proceda) rápidamente para evitar riesgos para la salud. NOTA: Función de memoria durante el corte de luz En cuanto vuelva la luz, el electrodoméstico restablecerá los ajustes establecidos antes del corte de luz.

Instalación Instalación Desempaquetado ¡ADVERTENCIA! ► Este es un electrodoméstico pesado. Manipúlelo con la ayuda de otra persona. ► Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente. ► Saque el electrodoméstico de su embalaje. ► Retire todos los materiales de embalaje.

Condiciones ambientales La temperatura ambiente debería encontrarse siempre entre 10° C y 43° C, ya que puede influir en la temperatura del interior del frigorífico y en su consumo de energía. No instale el electrodoméstico cerca de otros electrodoméstico emisores de calor (hornos, neveras) sin aislamiento. - Templada extendida (SN): este electrodoméstico de refrigeración está diseñado para su uso a una temperatura ambiente comprendida entre 10 °C y 32 °C. - Templada (N): este electrodoméstico de refrigeración está diseñado para su uso a una temperatura ambiente comprendida entre 16 °C y 32 °C. - Subtropical (ST): este electrodoméstico de refrigeración está diseñado para su uso a una temperatura ambiente comprendida entre 16 °C y 38 °C. - Tropical (T): este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 16 °C y 43 °C. Requisitos de espacio Espacio requerido con la puerta abierta: W1 = 157,8 cm D1 = 62,9 cm D2 = 117,3 cm Sección cruzada de ventilación Para lograr una ventilación suficiente del electrodoméstico por razones de seguridad, debe observarse la información de las secciones cruzadas de ventilación requeridas. AVISO Para un electrodoméstico independiente: este electrodoméstico de refrigeración no está diseñado para ser utilizado como un electrodoméstico empotrado.

Instalación Conexión de agua dulce ¡ADVERTENCIA!

Se recomienda encargar la instalación del aparato a un técnico cualificado. Asegúrese de que el enchufe está desconectado de la toma de corriente. Asegúrese de que el suministro de agua está bloqueado. Entre la manguera y la conexión de agua doméstica debe instalarse una válvula de cierre fácilmente accesible después de la instalación para poder interrumpir el suministro de agua en caso de ser necesario. Conectar sólo al suministro de agua fría. Utilice únicamente el juego de mangueras suministrado para la conexión. Conectar solo al suministro de agua potable. El filtro de agua solo filtra las impurezas del agua y hace que el hielo sea limpio e higiénico. El filtro no puede esterilizar ni destruir los gérmenes u otras sustancias nocivas. Una presión de agua demasiado alta en la manguera puede dañar el electrodoméstico. Instale un reductor de presión si la presión del agua en la manguera supera los 0,6 MPa. Antes realizar la conexión, compruebe que el agua sea limpia y clara. AVISO: Conexión de agua ► La presión del agua fría debe ser de 0,15-0,6 MPa. ► La longitud máxima permitida de la manguera de agua es de 8 metros. Las mangueras más largas afectarán a los cubitos de hielo y al contenido de agua fría. ► La temperatura ambiente debe ser de 0 °C como mínimo. ► Mantenga la manguera de agua alejada de fuentes de calor. Siga las instrucciones de instalación que figuran a continuación: Fig. 1

1. Corte el tubo en dos piezas con la longitud necesaria

para conectar el filtro (A) con el aparato (B1) y el grifo de agua (B2) (Fig. 1). Utilice un cuchillo afilado para obtener un corte recto.

2. Introduzca el tubo (B1) a unos 12 mm de profundidad

en la sujeción del filtro de agua (A) (Fig.2). Asegúrese de instalar el filtro en el sentido correcto. La flecha señala el sentido del flujo de agua.

3. Fije el tubo mediante un anillo de retención (C)

conforme a la Fig. 3.

4. Repita los pasos 2 y 3 con el tubo (B2) del otro lado

5. Conecte el extremo del tubo (B2) a uno de los

adaptadores «D» o «E y F» que se adaptan a la tubería de agua (Fig. 4).

6. Retire el tapón de la válvula situada en la parte

posterior del aparato (Fig. 5).

7. Conecte el extremo de B1 a la válvula en la parte

posterior del frigorífico (Fig.6). Fig. 6

8. Abra la llave del agua para comprobar que el sistema

no tenga fugas y se enjuague el tubo. ¡ADVERTENCIA! ► Asegúrese de que las conexiones estén siempre firmes, secas y sin fugas. ► Asegúrese de que la manguera nunca esté aplastada, doblada o retorcida. Nivelación del electrodoméstico Este electrodoméstico debe colocarse sobre una superficie plana y sólida.

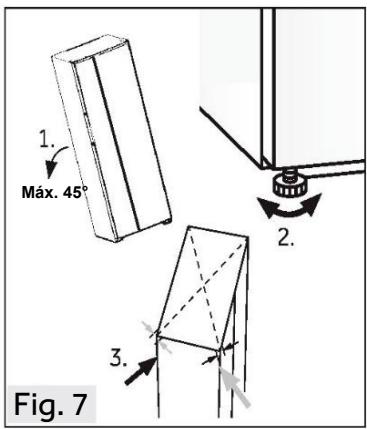

1. Incline el electrodoméstico ligeramente hacia

2. Ajuste las patas al nivel deseado. Asegúrese de

que la distancia a la pared en los lados de las bisagras sea de al menos 10 cm.

3. Puede comprobarse la estabilidad golpeando

alternativamente las diagonales. El ligero bamboleo debe ser el mismo en ambas direcciones. De lo contrario, el marco puede deformarse y resultar en fugas en las juntas de la puerta. Una ligerísima inclinación hacia atrás facilita el cierre de las puertas. Máx. 45° Fig. 7

Instalación Ajuste de las puertas

Si después de nivelar las puertas con las patas las puertas siguen sin estar a un mismo nivel, este desajuste puede solucionarse girando con una llave el eje de elevación de la bisagra situado en la esquina inferior derecha de la puerta frigorífica (Fig. 8). Gire el eje de elevación con la llave en el sentido de las agujas del reloj para bajar la altura de la puerta (Fig. 9). Gire el eje de elevación con la llave hasta la altura de la puerta izquierda (Fig.10). Fig. 8 Fig. 9 Fig. 10 ¡ADVERTENCIA! No ajuste excesivamente el eje de elevación de la bisagra a una altura que pueda hacer que el eje salga de su posición de bloqueo original (rango de altura ajustable: 3 mm). Tiempo de espera

El aceite de lubricación sin mantenimiento se encuentra en la cápsula del compresor. Este aceite puede pasar por el sistema de tuberías cerradas durante el transporte si el electrodoméstico está inclinado. Antes de conectar el electrodoméstico a la fuente de alimentación, espere al menos 2 horas para que el aceite vuelva a entrar en la cápsula. Conexión eléctrica Antes de cada conexión, compruebe si: ► La fuente de alimentación, la toma de corriente y el fusible son adecuados para la placa de clasificación. ► La toma de corriente tiene conexión a tierra y no tiene múltiples contactos ni extensiones. ► El enchufe y la toma de corriente encajan perfectamente. Conecte el enchufe a una toma de corriente doméstica correctamente instalada.

Instalación ¡ADVERTENCIA! Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía). Desmontaje e instalación de las puertas En caso de que necesite retirar las puertas del electrodoméstico, siga las instrucciones de retirada e instalación de las puertas que se indican a continuación.

¡ADVERTENCIA! ► Antes de realizar cualquier operación, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente. ► Bloquee el suministro de agua. ► El aparato es pesado. Manipúlelo con la ayuda de otra persona. ► No incline el aparato más de 45° ni lo coloque horizontalmente en el suelo. ► La puerta puede caerse y herir a las personas, o dañarse durante estos pasos, por favor preste más atención al retirar e instalar las puertas.

1. Suelte el lado izquierdo de los dos acopladores

de agua situados en la esquina delantera izquierda de la parte inferior del aparato: presione y mantenga presionado el collarín como se muestra y retire el tubo de agua (Fig.11). Fig. 11

2. Afloje el tornillo de la tapa de la bisagra y retire la

tapa (Fig.12). Al retirar la puerta del congelador, desconecte todos los cables excepto el cable de conexión a tierra. Fig. 12

3. Afloje los tornillos que sujetan la bisagra superior

en su posición y, a continuación, retire la bisagra (Fig. 13). Fig. 13 Fig. 14

4. Levante la puerta para extraerla (Fig.14). Al retirar

la puerta del congelador, levántela lo suficiente para extraer la conexión de agua de la parte inferior del aparato.

5. Vuelva a montar la puerta invirtiendo los pasos de

desmontaje. Asegúrese de que el cable de toma de tierra quede fijado por el tornillo.

6. Vuelva a colocar la conexión de agua.

NOTA: Puerta del frigorífico Las imágenes muestran la retirada de la puerta del compartimento congelador. Para la puerta del frigorífico, utilice las piezas correspondientes en el otro lado.

Datos técnicos Datos técnicos Ficha del producto conforme al Reglamento UE n.º 2019/2016 Marca Nombre del modelo / identificador Categoría del modelo Clase de eficiencia energética Consumo anual de energía (kWh/año)(1) Volumen total (L) Volumen del frigorífico (L) Volumen congelador(L) Haier

Frigorífico-congelador

Estrellas Temperatura de otros compartimentos > 14 °C No aplicable Sistema Frost-free Capacidad de congelación (kg/24 h) Clasificación climática(2) Clase de emisión de ruido y emisiones de ruido acústico en el aire (db (A) re 1pW) Tiempo de aumento de la temperatura (h) Capacidad de fabricación de hielo Tipo de electrodoméstico

• Sí (1) Basado en los resultados de la prueba de conformidad normativa durante 24 horas. El consumo real depende del uso y de la ubicación del electrodoméstico. (2) Calificación climática SN: Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente comprendida entre + 10 °C y +32 °C Calificación climática N: Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente comprendida entre + 16 °C y +32 °C Calificación climática ST: Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente comprendida entre + 16 °C y +38 °C Calificación climática T: Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente comprendida entre + 16 °C y +43 °C Datos técnicos adicionales Voltaje / Frecuencia Corriente de entrada (A) Potencia de entrada de descongelación (W) Fusible principal (A) Refrigerante Presión del agua en MPa Tamaño (Al/An/Pr en mm)

R600a 0,15 - 0,6 1775 / 905 / 726 Atención al cliente Atención al cliente Recomendamos nuestro Servicio de atención al cliente Haier y el uso de repuestos originales. Si tiene algún problema con su electrodoméstico, compruebe primero la sección SOLUCIÓN DE PROBLEMAS. Si no encuentra una solución allí, póngase en contacto con

su distribuidor local o nuestro Centro europeo de atención al cliente (ver números de teléfono listados abajo) o el área de servicio y asistencia en www.haier.com, donde puede activar la solicitud de servicio y encontrar las Preguntas frecuentes.

Para ponerse en contacto con nuestro Servicio, asegúrese de tener los siguientes datos disponibles. Puede encontrar la información en la placa de datos. Modelo

Compruebe también la tarjeta de garantía suministrada con el producto en caso de garantía. País* Haier Italy (IT) Centro europeo de atención al cliente Número de teléfono Costes

14 ct/min teléfono fijo máx. 42 ct/min móvil

• 14,53 ct/min teléfono fijo
• máx. 20 ct/min el resto

*Duración de la garantía del electrodoméstico de refrigeración: La garantía mínima es de: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos, 6 meses para Argelia, Túnez sin garantía legal, al no requerirse. *El período de piezas de repuesto para la reparación del aparato: Los termostatos, los sensores de temperatura, las placas de circuito impresas y las fuentes de luz están disponibles durante un período mínimo de 7 años después de la comercialización de la última unidad del modelo. Las asas, bisagras, bandejas y cestas lo están durante un período mínimo de 7 años, y las juntas durante un período mínimo de 10 años después de la comercialización de la última unidad del modelo. *Para más información sobre el producto, consulte https://eprel.ec.europe o escanee el código QR en la etiqueta energética suministrada con el electrodoméstico.

Aguarde durante 3 s Indicador aceso Visor bloqueado

• Repor a temperatura. suficiente dentro do demasiado alta.

Frigorífico-congelador
