MANUAL DE UTILIZADOR HSW59F18EIPT HAIER

O símbolo indica que existe um risco de incêndio, uma vez que são utilizados materiais inflamáveis. Tenha cuidado para evitar provocar um incêndio acendendo material inflamável. AVERTISMENT: Risc de incendiu/material inflamabil

• Índice Informações de segurança p. 593
• Utilização prevista p. 598
• Descrição do produto p. 599
• Painel de controlo p. 600

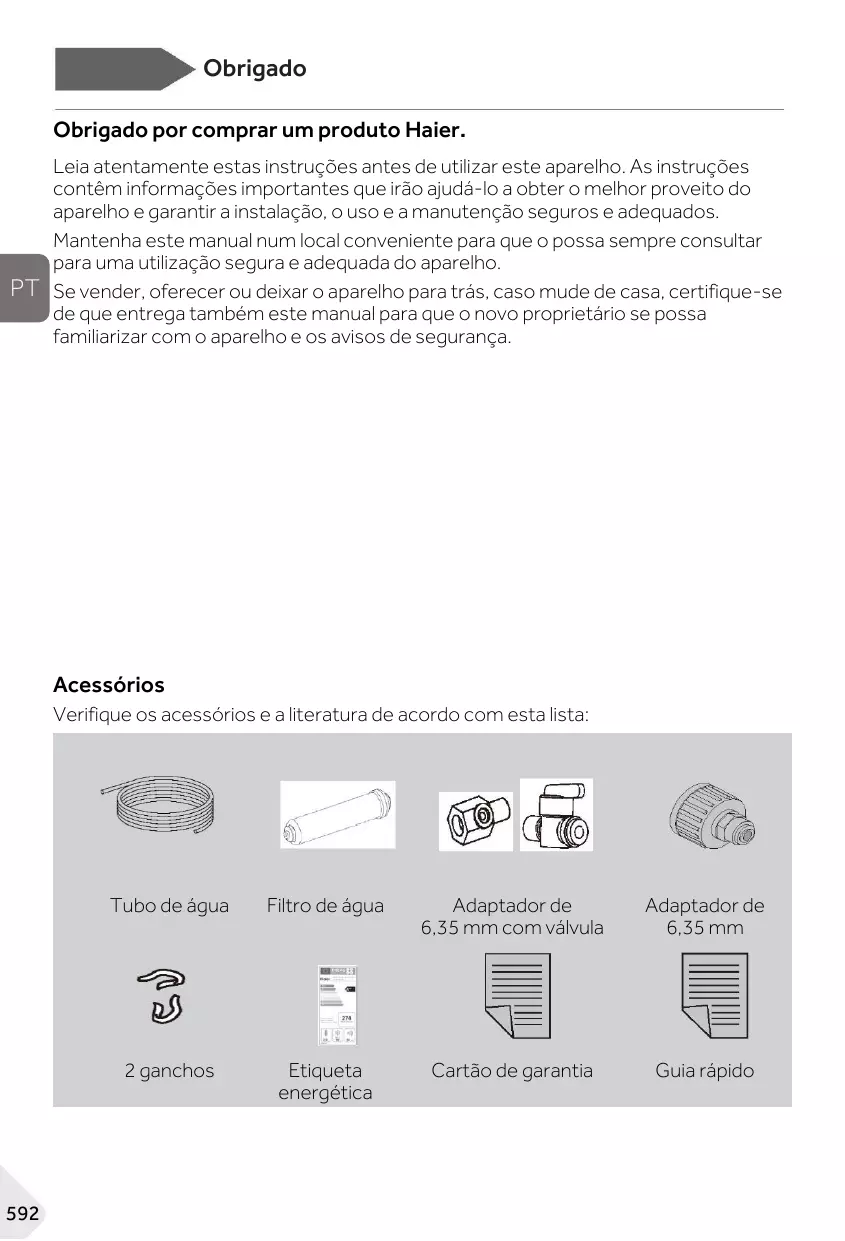

Obrigado Obrigado por comprar um produto Haier. Leia atentamente estas instruções antes de utilizar este aparelho. As instruções contêm informações importantes que irão ajudá-lo a obter o melhor proveito do aparelho e garantir a instalação, o uso e a manutenção seguros e adequados. Mantenha este manual num local conveniente para que o possa sempre consultar para uma utilização segura e adequada do aparelho. PT Se vender, oferecer ou deixar o aparelho para trás, caso mude de casa, certifique-se de que entrega também este manual para que o novo proprietário se possa familiarizar com o aparelho e os avisos de segurança. Acessórios Verifique os acessórios e a literatura de acordo com esta lista:

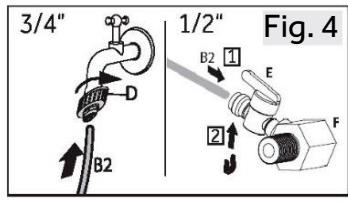

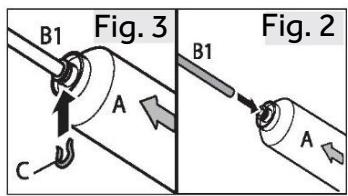

Tubo de água Filtro de água Adaptador de 6,35 mm com válvula Adaptador de 6,35 mm 2 ganchos Etiqueta energética Cartão de garantia Guia rápido Informações de segurança Informações de segurança AVISO - Informação importante de segurança NOTA - Informações gerais e dicas Informação ambiental

Eliminação Ajude a proteger o ambiente e a saúde humana. Coloque a embalagem em recipientes adequados para reciclagem. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine os aparelhos identificados com este símbolo com o lixo doméstico. Entregue o produto na sua unidade de reciclagem local ou entre em contacto com seu gabinete municipal. AVISO! Risco de lesão ou sufocação! Os refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o aparelho da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Remova as bandejas e gavetas, bem como a pega e vedantes da porta, para evitar que crianças e animais de estimação se fechem no interior do aparelho.

Informações de segurança Antes de ligar o aparelho pela primeira vez, leia as seguintes dicas de segurança!: AVISO!

Antes da primeira utilização ► Certifique-se de que não há danos provocados pelo transporte. ► Remova todas as embalagens e mantenha-as fora do alcance das crianças. ► Aguarde no mínimo duas horas antes de instalar o aparelho, de forma a garantir que o circuito refrigerante está com eficiência total. ► Manuseie o aparelho sempre com pelo menos duas pessoas porque é pesado. Instalação ► O aparelho deve ser colocado num local bem ventilado. Certifique-se de que existe um espaço de, pelo menos, 10 cm por cima e ao redor do aparelho. ► Nunca coloque o aparelho numa área húmida ou num local onde possa ser salpicado com água. Limpe e seque as salpicos de água e manchas com um pano macio limpo. ► Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por

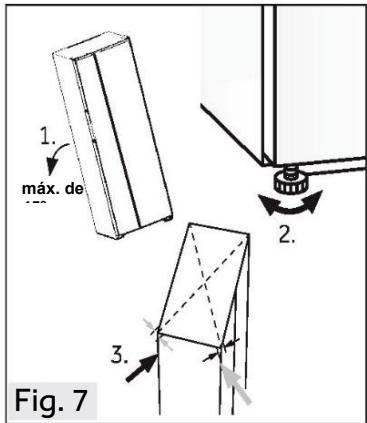

exemplo, fogões, aquecedores). Instale e nivele o aparelho numa área adequada para o seu tamanho e utilização. Mantenha as aberturas de ventilação no aparelho ou na estrutura embutida livres de obstruções. Certifique-se de que as informações elétricas na placa de classificação correspondem à rede elétrica. Se não, entre em contato com um eletricista. O aparelho é operado por uma rede elétrica de 220-240 VAC/50 Hz. Uma flutuação da tensão anormal pode fazer com que o aparelho não ligue ou danifique o controlo da temperatura ou o compressor, ou pode haver um ruído anormal durante o funcionamento. Nesse caso, deve ser montado um regulador automático. Não use adaptadores de fichas múltiplas nem cabos de extensão. Não coloque tomadas triplas múltiplas portáteis ou fontes de alimentação portáteis na parte traseira do aparelho. Certifique-se de que o cabo de alimentação não fica preso pelo frigorífico. Não pise o cabo de alimentação. Informações de segurança AVISO! ► Use uma tomada de terra separada para a fonte de alimentação que seja fácil de aceder. Este aparelho deve ser ligado à terra. Apenas para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 cabos (terra) que se encaixa numa tomada standard de 3 cabos (ligada à terra). Nunca corte ou desmonte o terceiro pino (terra). Após a instalação do aparelho, a tomada deve ficar acessível. ► Não danifique o circuito refrigerante.

Utilização diária ► Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por

pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças de 3 a 8 anos são autorizadas a carregar e descarregar, mas não podem limpar e instalar os aparelhos de refrigeração. Mantenha as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que estejam constantemente sob supervisão. As crianças não devem brincar com o aparelho. Se o gás refrigerante ou outro gás inflamável verter perto do aparelho, desligue a válvula do gás de fuga, abra as portas e janelas e não desligue uma ficha no cabo de alimentação do frigorífico ou de qualquer outro aparelho. Notar que o aparelho está definido para funcionar num intervalo de temperatura ambiente específico entre 10 °C e 43 °C. O aparelho não pode funcionar corretamente se for deixado por um longo período a uma temperatura acima ou abaixo do intervalo indicado. Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do frigorífico, para evitar lesões pessoais causadas por queda ou choque elétrico causado pelo contacto com a água. Não puxe pelas prateleiras da porta. A porta pode inclinar-se, o suporte de garrafas pode sair para fora ou o aparelho pode tombar. Abra e feche as portas apenas pelas pegas. O espaço entre as portas e entre as portas e o armário é muito estreito. Não ponha as mãos nessas áreas para evitar entalar os dedos. Abra ou feche as portas do frigorífico apenas quando não houver crianças dentro do alcance do movimento das portas.

Informações de segurança AVISO! ► Não guarde nem use materiais inflamáveis, explosivos ou corrosivos no aparelho ou nas proximidades. ► Não guarde medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho

é um eletrodoméstico. Não é recomendado armazenar materiais que necessitem de temperaturas rigorosas. Nunca guarde líquidos em garrafas ou latas (exceto bebidas alcoólicas) especialmente bebidas gaseificadas no congelador, porque estas rebentam quando congeladas. Verifique o estado dos alimentos caso ocorra aquecimento no congelador. Não ajuste uma temperatura desnecessariamente baixa no frigorífico. Podem ocorrer temperaturas negativas com altas definições. Atenção: As garrafas podem rebentar Não toque em artigos congelados com as mãos húmidas (use luvas). Especialmente não coma gelados de gelo imediatamente depois de os retirar do congelador. Existe o risco de congelar ou de se formarem bolhas de queimadura por gelo. PRIMEIROS socorros: passar imediatamente por água fria corrente. Não puxe! Não toque na superfície interna do compartimento do congelador, quando em funcionamento, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície. Desligue o aparelho em caso de interrupção da energia ou antes da limpeza. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor. Não utilize dispositivos elétricos no interior dos compartimentos para armazenamento de comida do aparelho, a não ser que sejam do tipo recomendado pelo fabricante. Manutenção/limpeza Certifique-se de que as crianças estão vigiadas caso estejam a realizar a limpeza e manutenção. Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção de rotina. Deixe passar pelo menos 5 minutos antes de voltar a ligar o aparelho pois o arranque frequente pode danificar o compressor. Informações de segurança AVISO! ► Segure a ficha, não o cabo, ao desligar o aparelho. ► Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó,

gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial do frigorífico para evitar danos. Não raspe o gelo com objetos afiados. Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas. Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pelo fabricante. Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo. Não tente reparar, desmontar ou modificar o aparelho sozinho. Em caso de reparação, entre em contato com a nossa assistência ao cliente. Elimine o pó na parte de trás da unidade pelo menos uma vez no ano para evitar perigo de incêndio, bem como o aumento do consumo de energia. Não pulverize ou lave o aparelho durante a limpeza. Não use spray de água ou vapor para limpar o aparelho. Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.

Informações sobre gases refrigerantes AVISO! O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Certifique-se de que o circuito refrigerante não fica danificado durante o transporte ou instalação. A fuga de refrigerante pode causar lesões oculares ou inflamações. Se ocorrer um dano, mantenha afastadas fontes de chama aberta, ventile completamente a sala, não ligue ou desligue os cabos de alimentação do eletrodoméstico ou de qualquer outro aparelho. Informe a assistência ao cliente. No caso de os olhos entrarem em contacto com o fluido refrigerante, lave-os imediatamente sob água corrente e contacte imediatamente um oftalmologista.

Utilização prevista Utilização prevista Utilização prevista Este aparelho destina-se a arrefecer e congelar alimentos. Foi desenhado exclusivamente para uso em aplicações domésticas e semelhantes, como áreas de cozinha para pessoal em lojas, escritórios e outros ambientes de trabalho; casas agrícolas e por clientes em hotéis, motéis e outros ambientes de tipo residencial, bem como em negócios de pousada e de catering. Não se destina a utilização comercial ou industrial.

Não são permitidas alterações ou modificações no aparelho. Uma utilização indevida pode causar riscos e perda de reivindicações de garantia. Normas e diretivas

Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes e normas UK, que permitem a marcação CE e UKCA.

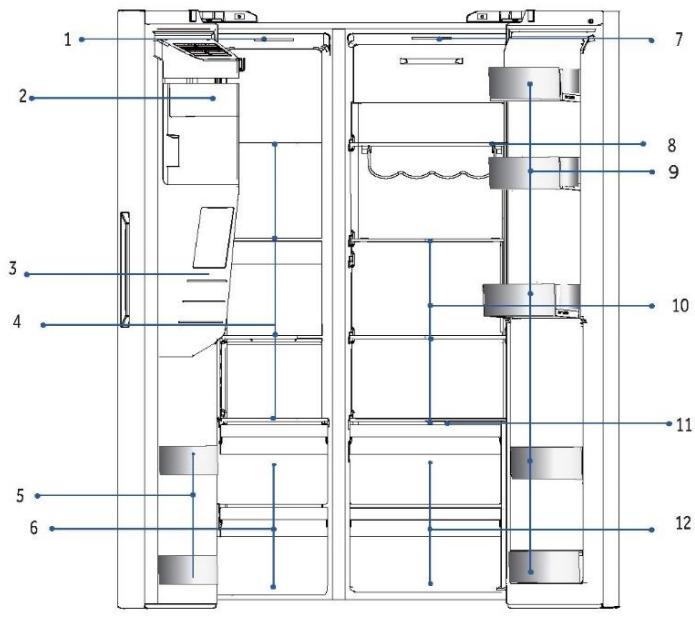

Descrição do produto Descrição do produto Aviso Devido a alterações técnicas e a modelos diferentes, algumas das ilustrações neste manual podem ser diferentes do seu modelo.

A: Compartimento do congelador B: Compartimento do frigorífico 1 Lâmpada de teto 7 Lâmpada de teto 2 Máquina de fazer gelo com recipiente de gelo 8 Suporte para vinho 3 Dispensador de água e de gelo 4 Prateleiras de vidro 5 Porta-garrafas 6 Gavetas 9 Porta-garrafas 10 Prateleiras de vidro 11 Placa de cobertura de zona húmida 12 Gavetas

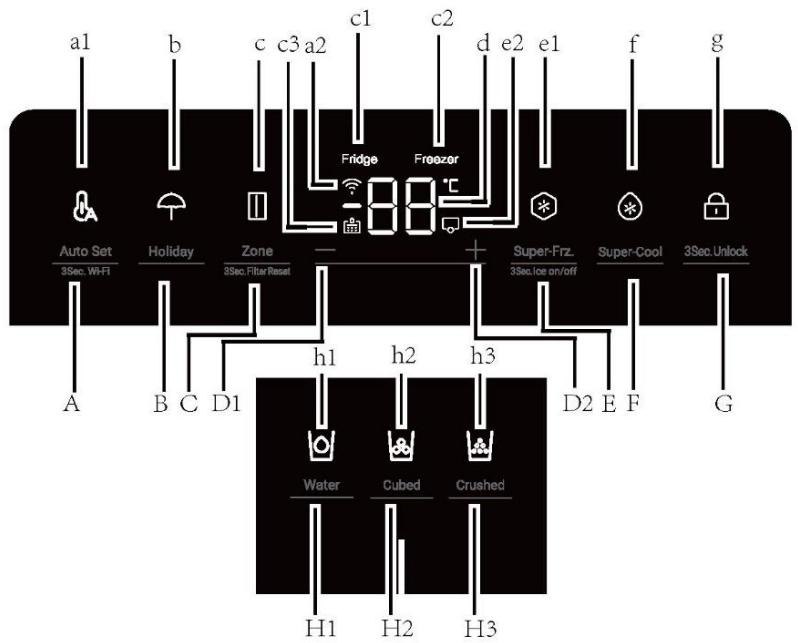

Teclas: A Função Auto Set /3Sec.Wi-Fi Indicadores: a1 Modo Auto Set B Função Holiday a2 Função Wi-Fi C Seleção da zona C/3Sec.Filter Reset D1 Botão Ajuste de Temperatura "-" b Modo Holiday c Indicador de zona D2 Botão Ajuste de Temperatura "+" c1 Indicador de frigorífico E Função Super-Freeze/3 Seg. Gelo ligado/desligado F Função Super-Cool c2 Indicador do congelador c3 Função de reinicialização do filtro G Seletor de bloqueio do painel e1 Modo Super-Freeze e2 Modo da máquina de fazer gelo H1 Seletor da função de captação de água H2 Seletor da função de gelo em cubos H3 Seletor de função de gelo picado d Indicação da temperatura f Modo Super-Cool g Bloqueio do painel h1 Função de captação de água h2 Função de gelo em cubos h3 Função de gelo picado

Utilização Utilização Antes da primeira utilização ► Remova todos os materiais de embalagem e mantenha fora do alcance das crianças e elimine-os de forma ecológica. ► Limpe o interior e o exterior do aparelho com água e um detergente suave antes de colocar qualquer alimento no seu interior. ► Após o aparelho ter sido nivelado e limpo, aguarde pelo menos 2 a 5 horas antes de o ligar à fonte de alimentação. Consulte a secção INSTALAÇÃO. ► Pré-arrefeça os compartimentos com definições elevadas antes de carregar com

alimentos. A função Power-Freeze ajuda a arrefecer rapidamente os compartimentos. ► A temperatura do frigorífico e a temperatura do congelador são automaticamente definidas para 5°C e -18°C, respetivamente. Estas são as definições recomendadas. Se desejar, pode alterar estas temperaturas manualmente. Ver AJUSTAR A TEMPERATURA. Botões do sensor Os botões no painel de controlo são teclas de sensor que respondem logo quando tocadas levemente com o dedo Ligar/desligar o aparelho O aparelho fica em funcionamento assim que for ligado à rede elétrica. As temperaturas apresentadas no ecrã mostram as temperaturas de regulação no compartimento. Provavelmente o bloqueio do painel está ativo. Aviso Quando o aparelho é ligado após a desconexão da fonte de alimentação principal, pode levar até 12 horas para que as temperaturas corretas sejam alcançadas. Esvazie o aparelho antes de desligar. Para desligar o aparelho, puxe o cabo de alimentação para fora da tomada de alimentação. AVISO Quando o frigorífico é ligado pela primeira vez, o indicador acende-se. A temperatura do frigorífico e a temperatura do congelador são automaticamente regulados para 5°C e -18°C, respetivamente.

Utilização Painel de bloqueio/desbloqueio

1. Bloqueio automático: Quando a porta do frigorífico e a porta do congelador estão

fechadas e não há nenhuma operação de tecla dentro de 30 segundos, o ecrã do visor apaga-se e bloqueia automaticamente.

2. Bloqueio manual: Quando o ecrã do visor está desbloqueado, prima o botão "G"

(seletor de bloqueio do painel) e mantenha premido durante 3 segundos, o sinal sonoro toca uma vez, o indicador "g" (bloqueio do painel) acende-se, e o visor fica bloqueado. Porta aberta ou qualquer botão Luzes do visor acesas Aguarde durante 3 s Indicador apagado Visor desbloqueado Ajustar a temperatura As temperaturas interiores são influenciadas pelos seguintes fatores: ► Temperatura ambiente ► Frequência de abertura da porta ► Quantidade de alimentos armazenados ► Instalação do aparelho Ajuste a temperatura para o frigorífico

1. Quando o ecrã do visor estiver desbloqueado, prima o botão "C" (Seletor de zona).

O sinal sonoro toca uma vez, o indicador "c1" (Indicador do frigorífico) pisca e, em seguida, surge o modo de regulação da temperatura do frigorífico.

2. Prima o botão "D1" (Botão de ajuste de temperatura "-") sempre que, o sinal sonoro

toca uma vez, a temperatura definida do frigorífico será reduzida em 1. A temperatura do frigorífico irá ser exibida na sequência de "9°C>8°C>7°C>6°C>5°C>4°C>3°C>2°C>1 °C". Prima 1 vez

Utilização Ajuste a temperatura para o frigorífico

3. Prima o botão "D2" (botão de ajuste de temperatura "+") sempre que, o sinal sonoro

toca uma vez, a temperatura definida do frigorífico será aumentada em 1. A temperatura do frigorífico será exibida na sequência de "1 °C > 2°C > 3°C > 4°C > 5°C > 6°C > 7°C > 8°C > 9°C ".

Prima '+' 1 vez Aviso Após a regulação da temperatura, se não houver operação dentro de 5 segundos, o sistema fica automaticamente determinado e memoriza a temperatura regulada. Ajuste a temperatura do congelador

1. Quando o ecrã do visor estiver desbloqueado, prima o botão "C" (Seletor de Zona).

O sinal sonoro toca uma vez, o indicador "c2" (Indicador do Congelador) pisca, e depois entra-se no modo de regulação da temperatura do congelador.

2. Prima o botão "D1" (Botão de ajuste de temperatura "-") sempre que, o sinal sonoro

toca uma vez, a temperatura definida do congelador será reduzida em 1. A temperatura do congelador é exibida na sequência de "-14°C >-15°C> -16°C >-17°C> -18°C > -19°C> -20°C>-21 °C>-22°C>-23°C>-24°C". Prima 1 vez

3. Prima o botão "D2" (botão de ajuste de temperatura "+") sempre que, o sinal sonoro

toca uma vez, a temperatura definida do congelador será aumentada em 1. A temperatura do congelador é exibida na sequência de "-24°C >-23°C> -22°C >-21°C> -20°C > -19°C>-18°C>-17°C>-16°C>-15°C>-14°C. Prima '+' 1 vez Aviso Após a regulação da temperatura, se não houver operação dentro de 5 segundos, o sistema fica automaticamente determinado e memoriza a temperatura regulada.

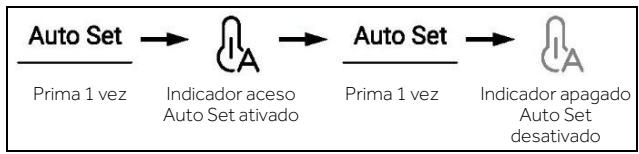

Utilização Modo Auto Set

1. Quando o ecrã do visor estiver desbloqueado, prima o botão "A" (seletor do modo

Auto Set), o sinal sonoro toca uma vez, o indicador "a1" (modo Auto Set) acende, e depois a função Auto Set será ligada.

2. Quando o indicador "a1" (modo Auto Set) se acende, prima o botão "A" (seletor de

modo Auto Set), o sinal sonoro toca uma vez, o indicador "a1" (modo Auto Set) apaga-se, e depois a função Auto Set será desligada. Prima 1 vez Indicador aceso Auto Set ativado Prima 1 vez Indicador apagado Auto Set desativado Aviso No modo Auto Set, a temperatura do frigorífico ou do congelador não pode ser ajustada. Se for premido um dos botões "D1" (Botão de ajuste de temperatura "-") ou "D2" (Botão de ajuste de temperatura "+") para ajustar a temperatura do frigorífico ou congelador, o indicador "a1" (Indicador Auto Set) piscará com um som rápido para indicar que esta operação não pode ser realizada. No modo Auto Set, devido a diferentes métodos de controlo, se a função "SuperCool" ou "Super-Freeze" ou “Holiday” estiver definida, o indicador "a1" (Modo Auto Set) apaga-se, e depois a função Auto Set desativa-se automaticamente. Modo Holiday O modo Holiday é concebido para não utilizar o frigorífico durante muito tempo. Quando o modo Holiday está ligado, o congelador está sob controlo normal, e a temperatura do frigorífico é automaticamente definida para 17°C. A temperatura real não é superior a 17 °C, o que evita um cheiro peculiar causado por sobretemperatura, e ajuda a reduzir o consumo de energia ao mesmo tempo.

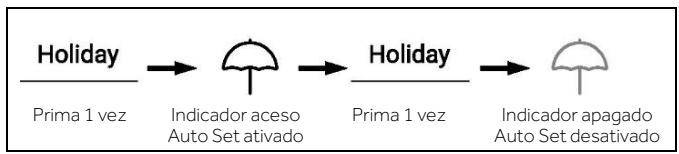

1. Quando o ecrã do visor estiver desbloqueado, prima o botão "B" (seletor do modo

Holiday), o sinal sonoro toca uma vez, o indicador "b" (modo Holiday) acende, e depois a função Holiday será ligada.

2. Quando o indicador "b" (modo Holiday) se acende, prima o botão "B" (seletor do

modo Holiday), o sinal sonoro toca uma vez, o indicador "b" (modo Holiday) apagase, e depois a função Holiday será desligada. Prima 1 vez

Indicador aceso Auto Set ativado Prima 1 vez Indicador apagado Auto Set desativado Utilização Aviso No estado Holiday, a temperatura do frigorífico não pode ser ajustada. Se for premido um dos botões "D1" (Botão de ajuste de temperatura "-") ou "D2" (Botão de ajuste de temperatura "+") para ajustar a temperatura do frigorífico, o indicador "b" (Indicador Holiday) piscará com um som rápido para indicar que esta operação não pode ser realizada. Antes de utilizar a função Holiday, esvaziar o frigorífico para evitar que a comida se estrague dentro do mesmo. Quando a função Holiday está ligada, ou a função "Auto Set" ou a função "Super-Cool" não podem ser ligadas ao mesmo tempo.

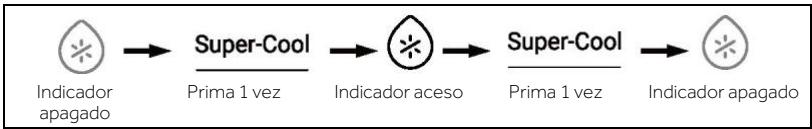

1. Quando o ecrã do visor estiver desbloqueado, prima o botão "F" (seletor Super-Cool),

o sinal sonoro toca uma vez, o indicador "f" (função Super-Cool) acende-se, e depois a função Super-Cool é ativada.

2. Quando o indicador "f" (função Super-Cool) se acende, prima o botão "F" (seletor

Super-Cool), o sinal sonoro toca uma vez, o indicador "f" (função Super-Cool) apagase, e depois a função Super-Cool desativa-se.

3. Após a função Super-Cool ser ligada, o frigorífico desliga automaticamente a função

quando atinge a condição definida. Se quiser sair manualmente, pode premir o botão "F" (seletor Super-Cool) para o desligar. Indicador apagado Prima 1 vez Indicador aceso Prima 1 vez Indicador apagado Aviso No estado Super-cool, a temperatura do frigorífico não pode ser ajustada. Se for premido um dos botões "D1" (Botão de ajuste de temperatura "-") ou "D2" (Botão de ajuste de temperatura "+") para ajustar a temperatura do frigorífico, o indicador "f" (Indicador Super-Cool) piscará com um som rápido para indicar que esta operação não pode ser realizada. No estado da função Super-cool, a função Auto-set ou a função Holiday não pode ser ativada ao mesmo tempo devido a diferentes modos de controlo. Quando se escolhe uma função que entra em conflito com outra função, a função original é automaticamente desativada.

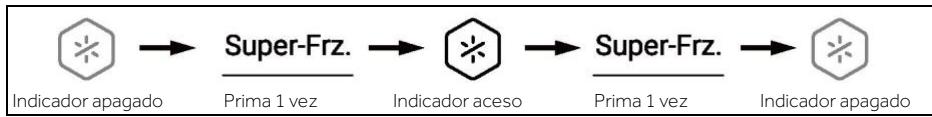

Utilização Função Super-Freeze (Super-Frz)

1. Quando o ecrã do visor está desbloqueado, prima o botão "E" (Seletor Super-Frz.),

o sinal sonoro toca uma vez, o indicador "e1" (função Super-Freeze) acende-se, e depois a função Super-Freeze é ativada.

2. Quando o indicador "e1" (função Super-Freeze) acende, prima o botão "E" (seletor

Super-Frz.), o sinal sonoro toca uma vez, o indicador "e1" (função Super-Freeze) apaga-se, e depois a função Super-Freeze é desativada.

3. Após a função Super-Freeze estar ligada, o frigorífico desliga automaticamente a

função quando atinge a condição definida. Se quiser sair manualmente, pode premir o botão "E" (seletor Super-Frz.) para o desligar. Indicador apagado Prima 1 vez Indicador aceso Prima 1 vez Indicador apagado Aviso No estado Super-Freeze, a temperatura do congelador não pode ser ajustada. Se for premido um dos botões "D1" (Botão de ajuste de temperatura "-") ou "D2" (Botão de ajuste de temperatura "+") para ajustar a temperatura do congelador, o indicador "e1" (Indicador Super-Frz.) piscará com um som rápido para indicar que esta operação não pode ser realizada. No estado da função Super-Freeze, a função Auto-set não pode ser ativada ao mesmo tempo devido a diferentes modos de controlo. Quando se escolhe uma função que entra em conflito com outra função, a função original é automaticamente desativada. Função de filtragem Quando o frigorífico estiver funcionar durante seis meses, o indicador de lembrete "c3" (função de reposição do filtro) acende-se para lembrar os utilizadores de substituir o filtro por um novo. Quando o filtro for substituído, mantenha premido o botão "C" (seletor de função de Reposição do filtro) durante 3 segundos para cancelar o lembrete, o tempo será reiniciado com o sinal sonoro a tocar. Indicador aceso Aguarde durante 3 s Indicador apagado Aviso A vida útil normal do filtro é de seis meses. Recomenda-se a substituição do filtro de seis em seis meses.

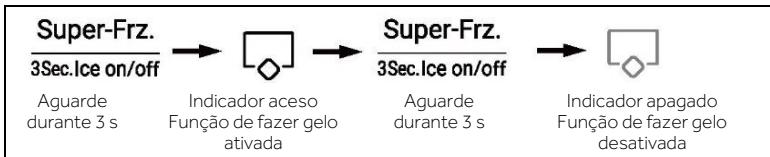

Utilização Modo da máquina de fazer gelo

1. No estado de desbloqueado, prima o botão "E" (seletor do modo da máquina de

fazer gelo), e manter durante 3 segundos, o sinal sonoro toca uma vez, o indicador "e2" (modo da máquina de fazer gelo) acende-se, e depois o modo da máquina de fazer gelo será ligado.

2. Quando o indicador "e2" (modo da máquina de fazer gelo) se acende, prima o botão

"E" (seletor do modo da máquina de fazer gelo) e mantenha durante 3 segundos, o sinal sonoro toca uma vez, o indicador "e2" (modo da máquina de fazer gelo) apagase, e depois o modo da máquina de fazer gelo desliga-se. Aguarde durante 3 s Indicador aceso Função de fazer gelo ativada Aguarde durante 3 s

Indicador apagado Função de fazer gelo desativada Aviso Quando a aplicação é ligada, a máquina de fazer gelo está desligada por defeito. Quando não precisar de cubos de gelo durante um longo período de tempo, desligue a função de produção de gelo, esvazie o recipiente e coloque o recipiente limpo. A máquina de fazer gelo só pode ser configurado com o fabricante ou adquirida junto do seu agente de assistência. Função de captação de água Em qualquer estado (bloqueado ou desbloqueado), prima o botão "H1" (Seletor da função de entrada de água), o sinal sonoro toca uma vez, o indicador "h1" (Função de entrada de água) acende-se, e depois a função de entrada de água será é ativada. Prima 1 vez Indicador aceso Função de captação de água ativada Aviso

1. Quando o indicador "h1" (função de captação de água) se acende, o indicador "h2"

(função de gelo em cubos) e o indicador "h3" (função de gelo picado) apagam-se. Quando se prime o pedal do dispensador, a água sairá pelo orifício de entrada.

2. Quando o tempo de entrada de água atingir os 150s, o frigorífico emite um sinal

sonoro e mantém a água até o tempo alcançar 180s, a água será cortada e a válvula de água entra no tempo de proteção dos 200s, e então a entrada de água poderá ser realizada novamente.

3. Quando o tempo acumulado de entrada de água atinge 5 min dentro de 10 min,

a válvula de água entra no tempo de proteção dos 10min, e depois a entrada de água pode ser realizada novamente.

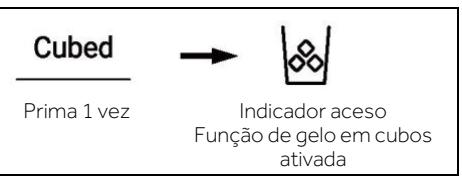

Utilização Função de gelo em cubos Em qualquer estado (bloqueado ou desbloqueado), prima o botão "H2" (seletor da função de gelo em cubos), o sinal sonoro toca uma vez, o indicador "h2" (função de gelo em cubos) acende-se, e depois a função de cubos de gelo é ativada.

Prima 1 vez Indicador aceso Função de gelo em cubos ativada Aviso

1. Quando o indicador "h2" (função de gelo em cubos) se acende, o indicador "h1"

(função de captação de água) e o indicador "h3" (função de gelo picado) apagamse. Depois de premido o micro-interruptor do distribuidor, o gelo em cubos sai da porta de entrada.

2. Quando a máquina de fazer gelo é ligada primeiro à eletricidade para funcionar,

a função de gelo em cubos é desligada por defeito.

3. Prima o micro-interruptor do dispensador, a luz do mesmo acende-se com a

tampa do mesmo aberta. Depois, o motor de picar gelo começa a rodar no sentido contrário dos ponteiros do relógio para empurrar os cubos de gelo. Desaperte o micro-interruptor do dispensador, o motor de picar gelo para, a tampa do dispensador fecha-se e a luz apaga-se após 5 segundos.

4. No estado de gelo em cubos, quando o tempo de gelo em cubos for superior a

50 segundos, haverá um sinal sonoro que começa a alertar (batendo) para avisar os utilizadores para desligarem. Quando o tempo atinge 1 minuto, é forçado a parar o gelo em cubos, e é eficaz quando o interruptor é premido da próxima vez.

5. Durante o modo de gelo em cubos, se a porta do frigorífico for aberta, o motor

que fornece gelo irá parar, com a tampa do dispensador fechada, a luz do dispensador apagada, e a função de gelo em cubos para.

6. É proibido servir gelo com a porta do frigorífico aberta.

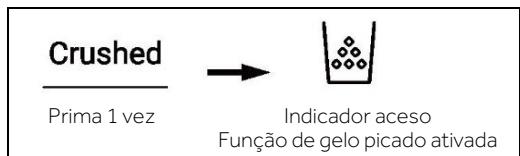

Função de gelo picado Em qualquer estado (bloqueado ou desbloqueado), premir o botão "H3" (seletor da função de gelo picado), o sinal sonoro toca uma vez, o indicador "h3" (função de gelo picado) acende-se e, em seguida, a função de gelo picado é ligada. Prima 1 vez

Indicador aceso Função de gelo picado ativada Utilização Aviso Quando o indicador "h3" (função de gelo picado) se acende, o indicador "h1" (função de captação de água) e o indicador "h2" (função de gelo em cubos) apagam-se. Após o micro-interruptor do distribuidor ter sido premido, o gelo picado sairá pela porta de entrada. Prima o micro-interruptor do dispensador, a luz do mesmo acende-se com a tampa do mesmo aberta. Depois, o motor de picar gelo começa a rodar no sentido dos ponteiros do relógio para empurrar os cubos de gelo. Desaperte o micro-interruptor do dispensador, o motor de picar gelo para, a tampa do dispensador fecha-se e a luz apaga-se após 5 segundos. No estado de gelo picado, quando o tempo de gelo picado é superior a 50 segundos, haverá um sinal sonoro que começa a alertar (batendo) para avisar os utilizadores para desligarem. Quando o tempo atinge 1 minuto, é forçado a parar o gelo picado, e é eficaz quando o interruptor é premido da próxima vez. Durante o modo de gelo picado, se a porta do frigorífico for aberta, o motor que fornece gelo irá parar, com a tampa do dispensador fechada, a luz do dispensador apagada, e a função de picar gelo para. É proibido picar gelo com a porta do frigorífico aberta.

Alarme de abertura da porta Se qualquer porta for mantida aberta durante demasiado tempo ou se a porta não estiver bem fechada, o frigorífico emitirá um sinal sonoro de alarme a intervalos definidos para o lembrar de fechar a porta a tempo. Memória de desligamento O estado de funcionamento do desligamento instantâneo é lembrado. Depois de ligado novamente, ainda funciona de acordo com a configuração antes de ser desligado. Utilização do dispensador de gelo e água Prima repetidamente o botão de seleção do dispensador até a luz acima do indicador que pretende se acender. Prima o pedal do dispensador (1) com um copo ou outro recipiente para dispensar gelo em cubos, água ou gelo picado.

1. Mantenha a temperatura do frigorífico inferior a 5°C.

2. Os alimentos quentes devem ser arrefecidos até à temperatura ambiente antes de

serem armazenados no aparelho.

3. Os alimentos armazenados no frigorífico devem ser lavados e secos antes de serem

4. Os alimentos a armazenar devem estar devidamente selados para evitar alterações

no aroma ou no sabor.

5. Não guarde quantidades excessivas de alimentos. Deixe espaços entre os alimentos

para permitir que o ar frio flua ao seu redor, para um arrefecimento melhor e mais homogéneo

6. Os alimentos consumidos diariamente devem ser guardados na frente da prateleira.

7. Deixe um espaço entre os alimentos e as paredes internas, permitindo que o ar flua.

Em especial, não armazene alimentos contra a parede traseira: os alimentos podem congelar contra a parede traseira. Evite o contacto direto dos alimentos (especialmente os alimentos oleosos ou ácidos) com o revestimento interno, pois o óleo / ácido pode erodir o revestimento interno. Limpe a sujidade oleosa / ácida sempre que for encontrada.

8. Descongele alimentos congelados no frigorífico. Desta forma, pode usar a comida

congelada para diminuir a temperatura no compartimento e economizar energia.

9. O processo de envelhecimento da fruta e dos legumes, como curgetes, melões,

papaia, banana, abacaxi, etc. pode ser acelerado no frigorífico. Portanto, não é aconselhável armazená-los no frigorífico. No entanto, o amadurecimento de frutas muito verdes pode ser promovido durante um determinado período. Cebolas, alho, gengibre e outros legumes radiculares também devem ser armazenados à temperatura ambiente.

10. Odores desagradáveis dentro do frigorífico são um sinal de que algo foi derramado e

é necessário limpar. Ver CUIDADOS E LIMPEZA.

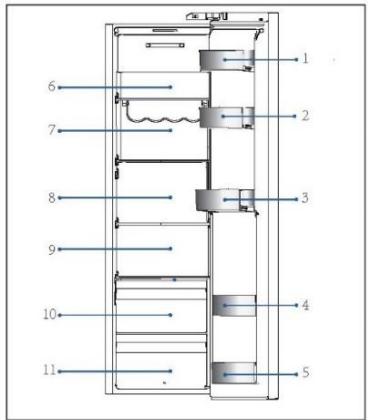

11. Diferentes tipos alimentos devem ser colocados em diferentes áreas, de acordo

com as suas propriedades: 1-Manteiga, queijo, etc. 2-Ovos, conservas, condimentos, etc. 3/4/5-Bebidas e alimentos engarrafados. 6-Alimentos em conserva, alimentos enlatados, etc 7/8-Produtos de carne, peixe, alimentos crus 9-Latas, produtos lácteos, etc. 10-Frutas, legumes, alface, etc. 11-Carne cozinhada, salsichas, etc.

1. Mantenha a temperatura do congelador a -18°C.

2. 12 horas antes do congelar, ligue a função Super-Freeze; para pequenas

quantidades de alimentos 4-6 horas são suficientes.

3. Os alimentos quentes devem ser arrefecidos até à temperatura ambiente antes de

serem armazenados no congelador.

4. Alimentos cortados em pequenas porções irão congelar mais depressa e serão mais

fáceis de descongelar e cozinhar. O peso recomendado para cada porção é inferior a 2,5 kg.

5. É melhor embalar os alimentos antes de os colocar no congelador. O exterior da

embalagem deve estar seco para evitar que os sacos colem. Os materiais de embalagem devem estar isentos de odores, serem herméticos, não serem venenosos nem tóxicos.

6. Para evitar a expiração dos períodos de conservação, tome nota da data de

congelamento, do prazo e o nome dos alimentos na embalagem, de acordo com os períodos de armazenamento dos diferentes alimentos.

7. AVISO!: Ácido, alcalino e sal, etc. podem erodir a superfície interna do congelador.

Não coloque alimentos com estas substâncias (p.ex. peixe diretamente do mar) diretamente na superfície interna. A água salgada no congelador deve ser limpa imediatamente.

8. Não exceda o tempo de armazenamento de alimentos recomendado pelos

fabricantes. Retire apenas a quantidade necessária de alimentos do congelador.

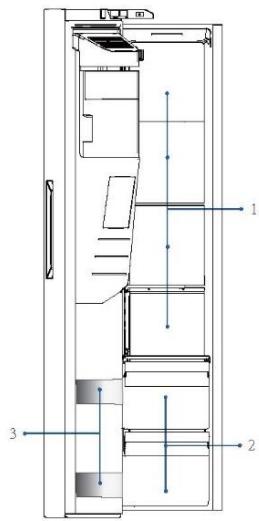

9. Diferentes tipos alimentos devem ser colocados em diferentes áreas, de acordo

com as suas propriedades:

1- Artigos menos pesados, como gelados,

2- Porções grandes/mais pesadas de

Utilização AVISO: ARMAZENAMENTO

1. Mantenha uma distância superior a 10 mm entre os alimentos e o sensor para

garantir o efeito de arrefecimento.

2. Deixar a gaveta mais baixa no aparelho quando este estiver a funcionar para

garantir o efeito de arrefecimento.

3. Os alimentos que incluem gelo (como gelados, etc.) devem ser armazenados no

compartimento do congelador e não nos suportes para garrafas. As mudanças de temperatura a que os suportes para garrafas estão expostos, causadas pela abertura e fecho da porta, podem descongelar os alimentos.

4. Consuma os alimentos descongelados rapidamente. Os alimentos descongelados

só podem voltar a ser congelados se forem previamente cozinhados, caso contrário podem tornar-se não comestíveis.

5. Não coloque quantidades excessivas de alimentos frescos no congelador.

Consulte a capacidade de congelação do congelador - Ver DADOS TÉCNICOS ou dados na placa do tipo.

6. Os alimentos podem ser armazenados no congelador a uma temperatura mínima

de -18°C durante 2 a 12 meses, dependendo das suas propriedades (por exemplo, carne: 3-12 meses, legumes:6-12 meses)

7. Quando congelar alimentos frescos, evite pô-los em contato com alimentos já

congelados. Risco de descongelamento !

8. Descongele os alimentos congelados no frigorífico. Desta forma, pode usar a comida

congelada para diminuir a temperatura no compartimento e economizar energia. Ao armazenar alimentos congelados comercialmente, siga estas diretrizes:

1. Siga sempre as diretrizes dos fabricantes quanto ao período de tempo durante o

qual deve conservar os alimentos. Não exceda estas diretrizes!

2. Tente manter o tempo entre a compra e o armazenamento o mais curto possível

para preservar a qualidade dos alimentos.

3. Compre alimentos congelados que tenham sido armazenados a uma temperatura

igual ou inferior a -18 °C.

4. Evite comprar alimentos com gelo ou gelo na embalagem - Isto indica que os

produtos podem ter sido parcialmente descongelados e congelados em algum momento - a temperatura afeta a qualidade dos alimentos.

Utilização Dicas de poupança de energia ► Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO). ► Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores). ► Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia

aumenta quanto menor for a temperatura do aparelho. Funções como POWER-FREEZE consomem mais energia. Deixe os alimentos arrefecer antes de os colocar no aparelho. Abra a porta do aparelho o mínimo e tão brevemente quanto possível. Não encha demasiado o aparelho para evitar obstruir o fluxo de ar. Evite ar dentro das embalagens de alimentos. Mantenha os vedantes da porta limpos para que a porta feche sempre corretamente. Descongele alimentos congelados no frigorífico. A configuração mais economizadora de energia requer que o aparelho mantenha as gavetas, caixa de comida e prateleiras em condições de frescura de fábrica, e os alimentos devem ser colocados tanto quanto possível, sem bloquear a saída de ar da conduta.

Equipamento Equipamento

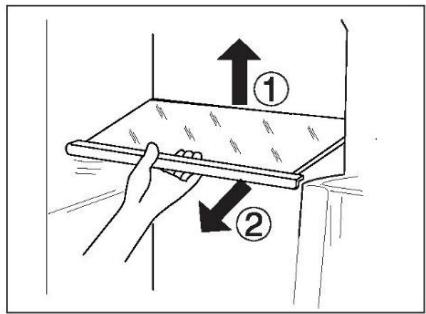

Prateleiras ajustáveis

1. A altura das prateleiras pode ser ajustada

para se adaptar às suas necessidades de armazenamento.

2. Para transferir uma prateleira, remova-a

primeiro levantando a sua extremidade traseira e puxando-a para fora .

3. Para a reinstalar, coloque-a sobre as patilhas

dos dois lados e empurre-a para a posição mais para trás até que a parte traseira da prateleira fique fixa no interior das ranhuras nos lados AVISO Certifique-se de que todas as extremidades de uma prateleira estão niveladas. Prateleiras das portas/suporte de garrafas amovíveis

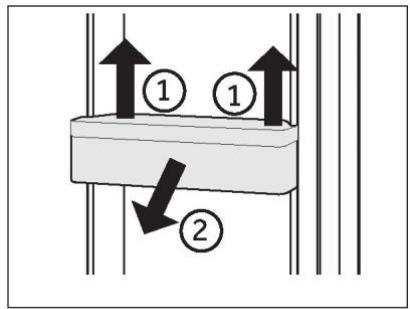

1. As prateleiras das portas/suporte de garrafas

podem ser retiradas para limpeza:

2. Coloque as mãos de cada lado das

prateleiras/suporte de garrafas, levante-a para cima e puxe-a para fora .

3. Para inserir as prateleiras da porta/suporte de

garrafas, deve executar os passos acima na ordem inversa. Gaveta amovível Para remover a gaveta, puxe até à extensão máxima , levante e remova . Para inserir a gaveta, os passos acima são executados em ordem inversa. Recipiente de gelo Parar a produção de gelo Se não for necessário gelo ou água durante um longo período de tempo, pode fechar-se a válvula entre o abastecimento de água e o aparelho. A caixa de gelo deve ser limpa, seca e recolocada no aparelho para evitar o aparecimento de odores.

Equipamento Retirar o recipiente de gelo

1. Agarre nas pegas de ambos os lados.

2. Levantar o contentor.

3. Puxar o recipiente para fora.

Fig. 2 Para reinstalar o recipiente de gelo, o suporte em forma de U - atrás do recipiente de gelo (1 na Fig.2) deve estar alinhado com a estrutura metálica correspondente. Seguir os passos a partir da Fig.1 pela ordem inversa. AVISO A humidade pode condensar e congelar a caixa de gelo no seu lugar.

Cuidados e limpeza Cuidados e limpeza AVISO! Desligue o aparelho da rede elétrica antes de limpar. Limpeza

Limpe o aparelho quando apenas tiver armazenado pouca ou nenhuma comida. O aparelho deve ser limpo a cada quatro semanas para uma boa manutenção e para evitar maus odores de alimentos armazenados. AVISO! ► Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó,

gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial do frigorífico para evitar danos. Não pulverize ou lave o aparelho durante a limpeza. Não use spray de água ou vapor para limpar o aparelho. Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre. Não toque na superfície interna do compartimento do congelador, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície. No caso de aquecimento, verificar a condição das mercadorias congeladas. ► Mantenha a junta de vedação da porta sempre limpa. ► Limpe o interior e a caixa do aparelho com uma esponja molhada em água morna e detergente neutro.

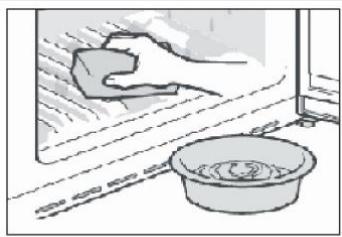

1. Esfregue o interior e o exterior do frigorífico,

incluindo junta do vedante da porta, prateleira da porta, prateleiras de vidro, caixas e assim por diante, com uma toalha macia ou esponja embebida em água morna (pode adicionar-se detergente neutro).

2. Se houver líquido derramado, remova todas as partes contaminadas, lave-as

diretamente com água corrente, seque e coloque novamente no frigorífico.

3. Se houver derramamento de produtos cremosos (como natas, gelado derretido),

remova todas as peças contaminadas, coloque-as em água morna a cerca de 40 °C durante algum tempo, passe por água corrente, seque e volte a colocar no frigorífico.

4. Caso alguma peça ou componente pequeno entre no interior do frigorífico (entre as

prateleiras ou gavetas), use uma pequena escova macia para a liberar. Se não conseguir alcançar a peça, entre em contato com a assistência da Haier ► Enxague e seque com um pano macio. ► Não limpe nenhuma das peças do aparelho numa máquina de lavar loiça. ► Deixe passar pelo menos 5 minutos antes de voltar a ligar o aparelho pois o arranque frequente pode danificar o compressor. Descongelamento O descongelamento do frigorífico e do congelador é feito automaticamente; sem necessidade de operação manual.

Cuidados e limpeza Substituir as lâmpadas LED AVISO! Não substitua a luz LED sozinho, esta apenas deve ser substituída pelo fabricante ou por um agente de serviço autorizado. A lâmpada é do tipo LED com um baixo consumo de energia e longa vida útil. Se houver alguma anomalia, entre em contacto com a assistência ao cliente. Consultar a ASSISTÊNCIA AO CLIENTE.

Fonte de luz substituível (LED apenas) por um profissional. Este produto contém uma fonte de luz de classe de eficiência energética G. Tensão Classe de eficiência energética Frigorífico 12V

Limpar o recipiente de gelo Limpe periodicamente o recipiente de gelo com água morna, especialmente se os cubos de gelo envelhecerem e ficarem velhos. Secar bem o recipiente antes de o voltar a colocar no aparelho, para evitar que os cubos de gelo se colem às paredes. Não utilizar durante um período prolongado Se o aparelho não for utilizado durante um período de tempo prolongado e caso não tenha utilizado a função Holiday para o frigorífico: ► Retire os alimentos. ► Desligue o cabo de alimentação. ► Limpe o aparelho conforme descrito acima. ► Mantenha as portas abertas para evitar a criação de maus odores no interior. AVISO Desligue o aparelho apenas se estritamente necessário.

Cuidados e limpeza Mover o aparelho

1. Remova todos os alimentos e desligue o aparelho.

2. Fixe as prateleiras e outras peças móveis no frigorífico e no congelador com fita

3. Não incline o frigorífico mais de 45° para evitar danificar o sistema de refrigeração.

AVISO! ► Não levante o aparelho pelas suas pegas. ► Nunca coloque o aparelho na horizontal no chão. Substituir o filtro O filtro de água tem de ser substituído aproximadamente de 6 em 6 meses, quando o indicador "c3" (função de reposição do filtro) se acende. O conjunto de filtros pode ser encomendado através do SERVIÇO DE ASSISTÊNCIA AO CLIENTE. AVISO! ► Antes de substituir o filtro, desative o aparelho e desligue a ficha da tomada. ► Desligar o abastecimento de água.

1. Retirar (1) o clipe de bloqueio (C) de ambos os

lados do filtro (A) e desligar os dois tubos (2)

2. Instale o novo filtro na posição correta;

o dardo indica a direção do fluxo de água. Repetir o passo 1 na ordem inversa.

3. Colocar a ficha na tomada e abrir o separador

de água para lavar as mangueiras.

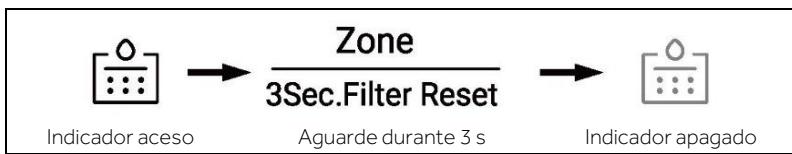

4. Repor o indicador "Trocar o filtro": manter

premido o botão "C" (seletor de função Repor o Filtro) durante 3 segundos, o indicador " c3 " apaga-se. AVISO! ► Certificar-se sempre de que a ligação está firme, seca e sem fugas! ► Tenha cuidado para nunca esmagar, vincar nem torcer a mangueira.

Indicador aceso Resolução de problemas Resolução de problemas Muitos problemas que ocorrem podem ser resolvidos por si mesmo sem experiência específica. Em caso de problema, por favor verifique todas as possibilidades apresentadas e siga as instruções abaixo antes de contactar um serviço pós-venda. Consultar a ASSISTÊNCIA AO CLIENTE. AVISO! ► Antes da manutenção, desative o aparelho e desligue a ficha da tomada. ► Os equipamentos elétricos devem ser reparados apenas por eletricistas qualificados,

uma vez que reparações inadequadas podem causar danos consequenciais consideráveis. ► Se o cabo de alimentação estiver danificado, este apenas pode ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo. Problema Causa possível O compressor não funciona.

• A ficha de alimentação não está ligada na tomada de alimentação.
• O aparelho está no ciclo de descongelação O aparelho funciona • A temperatura interior ou frequentemente ou exterior é muito alta. funciona por um
• O aparelho foi desligado da período de tempo alimentação por um período de demasiado longo. tempo.
• Uma porta do aparelho não está bem fechada.

O interior do frigorífico está sujo e/ou com cheiro.

• Ligue a ficha de alimentação.

• Isto é normal para um descongelamento automático
• Neste caso, é normal que o aparelho funcione mais tempo.
• Normalmente, demora 8 a 12 horas até o aparelho arrefecer completamente.
• Feche a porta/gaveta e certifique-se de que o aparelho está localizado num piso plano e de que não existe qualquer alimento ou recipiente a obstruir a porta A porta foi aberta com muita
• Não abra a porta/gaveta com frequência ou por muito tempo. muita frequência. A regulação da temperatura
• Ajuste uma temperatura mais para o congelador é muito elevada até obter uma baixa. temperatura satisfatória do frigorífico. Demora 24 horas até a temperatura do frigorífico se tornar estável. A junta de vedação da porta
• Limpe a junta de vedação da está suja, gasta, partida ou porta/gaveta ou peça à desalinhada. assistência ao cliente que a substitua. A circulação de ar necessária
• Assegure uma ventilação não é garantida. adequada. O interior do frigorífico precisa • Limpe o interior do frigorífico de ser limpo. Alimentos com forte odor estão • Embrulhe os alimentos armazenados no frigorífico. completamente.

Resolução de problemas Problema O aparelho faz ruídos fora do normal.

Causa possível Possível solução

• O aparelho não está colocado • Ajuste os pés para nivelar o sobre um piso nivelado. aparelho.
• O aparelho toca em algum
• Remova objetos em redor do objeto em seu redor. aparelho. Não está frio o
• A temperatura definida é
• Repor a temperatura. suficiente dentro do demasiado alta.
• Arrefeça os alimentos antes aparelho.
• Foram guardados alimentos de os guardar. demasiado quentes.
• Guarde sempre pequenas
• Foram armazenados demasiados quantidades de alimentos. alimentos de uma vez.
• Deixe um intervalo entre os
• Os produtos estão demasiado vários alimentos permitindo o próximos uns dos outros. fluxo de ar.
• Uma porta/gaveta do aparelho • Feche a porta/gaveta não está bem fechada.
• Não abra a porta/gaveta com
• A porta/gaveta foi aberta com muita frequência. muita frequência ou durante muito tempo. Está demasiado frio • A temperatura é demasiado
• Repor a temperatura. no interior do baixa.
• Desligue a função Superaparelho.
• A função Super-Frz/SuperFrz/Super-Cool Cool está ativada ou está a funcionar há demasiado tempo. Formação de
• O clima é demasiado quente e • Aumente a temperatura. humidade no demasiado húmido.
• Feche a porta/gaveta. interior do
• Uma porta/gaveta do aparelho • Não abra a porta/gaveta com compartimento do não está bem fechada. muita frequência. frigorífico.
• A porta/gaveta foi aberta com • Deixe os alimentos quentes muita frequência ou durante arrefecerem até à muito tempo. temperatura ambiente e
• Recipientes para alimentos ou cubra os alimentos e líquidos. líquidos foram deixados abertos. A humidade
• O clima é demasiado quente e • Isso é normal num clima acumula-se no demasiado húmido. húmido e mudará quando a exterior dos humidade diminuir. frigoríficos superfície ou entre • A porta não está totalmente
• Certifique-se de que a as portas/porta e fechada. O ar frio no aparelho e porta/gaveta está bem gaveta. o ar quente no exterior fechada. condensam. Gelo forte e geada • Os alimentos não foram
• Embale sempre bem os no compartimento devidamente embalados. alimentos. do congelador.
• Uma porta/gaveta do aparelho • Feche a porta/gaveta. não está bem fechada.
• Não abra a porta/gaveta com
• A porta/gaveta foi aberta com muita frequência. muita frequência ou durante
• Limpe a junta de vedação da muito tempo. porta/gaveta ou substitua por
• A junta de vedação da novas. porta/gaveta está suja, gasta, fissurada ou não é adequada. Resolução de problemas Problema Causa possível
• Algo no interior está a impedir que a porta/gaveta feche corretamente. Os lados do armário • e a tira da porta ficam quentes. O aparelho faz
• O aparelho não está colocado ruídos fora do sobre um piso nivelado. normal.
• O aparelho toca em algum objeto em seu redor. Deve ouvir-se um • som leve semelhante ao de água a correr. Irá ouvir um sinal
• A porta do frigorífico está sonoro de alarme. aberta. Irá ouvir um som
• O sistema anti condensação abafado. está a funcionar O sistema de
• A ficha de alimentação não está iluminação interior ligada na tomada de ou de alimentação. arrefecimento não • A fonte de alimentação não funciona. está intacta.
• A lâmpada LED está avariada. Fuga ou gotejamento de água do bico dispensador de água.

• Ajuste os pés para nivelar o aparelho.
• Remova objetos em redor do aparelho.

• Isto impede a condensação e é normal
• Ligue a ficha de alimentação.
• Verifique a alimentação elétrica da divisão. Ligue para a companhia de eletricidade local!
• Por favor, ligue para a assistência para substituir a lâmpada. O depósito de água não está
• Voltar a colocar o depósito de instalado corretamente água na porta do frigorífico, O bico dispensador de água não garantir que é empurrado está bem aparafusado ao completamente para a porta. tanque.
• O bico de água está Falta o anel em O de silicone firmemente aparafusado ao branco no bico de água. depósito de água.
• Verifique se o bico de água tem um anel em O de silicone branco na extremidade do tanque antes de encaixar o bico de água no depósito de água.

Resolução de problemas Para contactar a assistência técnica, consulte o nosso website: https://corporate.haiereurope.com/en/ Na seção "website", escolha a marca do seu produto e o seu país. Será redirecionado para o website específico onde pode encontrar o número de telefone e o formulário para contactar a assistência técnica. PT Falha de energia Em caso de falha de energia, os alimentos permanecem arrefecidos de forma segura durante cerca de 5 horas. Siga estas dicas durante uma falha de energia prolongada, especialmente no verão: ► Abra a porta/gaveta o mínimo de vezes possível. ► Não coloque mais alimentos no aparelho durante uma falha de energia. ► Se for dada uma notificação prévia de interrupção da energia e a duração da interrupção for superior a 5 horas, faça algum gelo e coloque-o num recipiente na parte superior do compartimento do frigorífico. ► É necessária uma inspeção dos alimentos imediatamente após a interrupção. ► Como a temperatura no frigorífico irá subir durante uma interrupção da energia ou outra falha, o período de armazenamento e a qualidade dos alimentos serão reduzidos. Qualquer alimento que descongele deve ser consumido, cozido e novamente congelado (se for caso disso) imediatamente, a fim de evitar riscos para a saúde. AVISO: Função de memória durante a falha de energia Depois de restabelecida a energia elétrica, o aparelho continua com as definições definidas antes da falha de energia.

Instalação Instalação Desembalar AVISO! ► O aparelho é pesado. Deve ser manuseado sempre por, pelo menos, duas pessoas. ► Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma ecológica ► Retire o aparelho da embalagem. ► Remova todos os materiais de embalagem.

Condições ambientais A temperatura ambiente deve estar sempre entre 10 °C e 43 °C, uma vez que pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale o aparelho perto de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento. - Temperado alargado (SN): ‘este aparelho de refrigeração destina-se a ser utilizado a uma temperatura ambiente entre 10 °C a 32 °C; - Temperado (N): este aparelho de refrigeração destina-se a ser utilizado a uma temperatura ambiente entre 16 °C e 32 °C; - Subtropical (ST): este aparelho de refrigeração destina-se a ser utilizado a uma temperatura ambiente entre 16 °C e 38 °C; - Tropical (T): este aparelho de refrigeração destina-se a ser utilizado a uma temperatura ambiente entre 16 °C a 43 °C; Requisitos de espaço Espaço necessário quando a porta é aberta: W1=157,8 cm D1=62,9 cm D2=117,3 cm Ventilação transversal Para obter uma ventilação suficiente do aparelho por motivos de segurança, deve observar-se a informação das secções de ventilação transversal necessárias. AVISO Para um aparelho independente: este frigorífico não se destina a ser utilizado como eletrodoméstico de encastrar.

Instalação Ligação de água doce AVISO! ► Recomenda-se que a instalação do aparelho seja efetuada por um técnico qualificado. ► Certifique-se de que a ficha de alimentação está desligada da tomada de

alimentação. ► Certifique-se de que o abastecimento de água está bloqueado. ► Entre a mangueira e a ligação de água doméstica deve ser instalada uma válvula de

fecho, que deve ser facilmente acessível após a instalação, de modo a poder interromper o fornecimento de água, se necessário. Ligar apenas ao abastecimento de água fria. Utilizar apenas o conjunto de mangueiras fornecido para a ligação. Conecte apenas ao abastecimento de água potável. O filtro de água só filtra impurezas na água e torna o gelo limpo e higiénico. Não consegue esterilizar nem destruir germes ou outras substâncias nocivas. Uma pressão de água muito alta na mangueira pode danificar o aparelho. Instale um redutor de pressão quando a pressão de água na mangueira exceder 0,6 MPa. Antes da conexão, verifique se a água está limpa e transparente. AVISO:Ligação à água ► A pressão da água fria tem de ser 0,15-0,6 MPa. ► O comprimento máximo permitido da mangueira de água é de 8 metros. Mangueiras mais longas afetarão os cubos de gelo e o conteúdo de água fria. ► A temperatura ambiente tem de ser de 0 °C no mínimo. ► Mantenha a mangueira de água longe de fontes de calor. Siga as instruções de instalação abaixo: Fig. 1

1. Corte o tubo em duas peças com o comprimento

necessário para ligar o filtro (A) com o aparelho (B1) e a torneira de água (B2)(Fig.1). Certifique-se de que corta à esquadria usando uma faca afiada.

2. Insira o tubo (B1) aprox.12 mm de profundidade na

montagem do filtro de água (A) (Fig. 2). Tenha cuidado para instalar o filtro na direção correta. A seta mostra a direção do fluxo de água.

3. Prenda o tubo com um grampo (C) de acordo com

Fig. 3 Fig. 2 Instalação

lado do filtro. Fig. 4

5. Conecte a extremidade do tubo (B2) a um dos

adaptadores "D" ou "E e F" que se adapte à rede da água (Fig. 4).

trás do aparelho (Fig. 6). Fig. 6

8. Abra a torneira de água para se certificar de que o

sistema está sem fugas e para enxaguar o tubo. AVISO! ► Certifique-se de que as ligações são sempre firmes, secas e sem fugas. ► Certifique-se de que a mangueira nunca está esmagada, dobrada, ou torcida. Alinhar o aparelho O aparelho deve ser colocado sobre uma superfície plana e sólida.

1. Incline o aparelho ligeiramente para trás (Fig. 7).

2. Coloque os pés na altura desejada. Certifiquese de que a distância até à parede nos lados da

dobradiça é, pelo menos, de 10 cm.

3. A estabilidade pode ser verificada empurrando

alternadamente as diagonais. Uma ligeira oscilação deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode empenar tendo como possível consequência fugas dos vedantes da porta. Uma leve inclinação para a traseira facilita o fecho das portas. máx. de 45º Fig. 7

Instalação Ajuste fino das portas

Se as portas ainda não estiverem no mesmo nível depois de nivelar as portas pelos pés, este desajuste pode ser remediado rodando o eixo de elevação da dobradiça no canto inferior direito da porta de refrigeração com uma chave de porcas (Fig. 8) Rode para a direita o eixo de elevação com chave para baixar a altura da porta (Fig.9). Rode para a esquerda o eixo de elevação com chave para subir a altura da porta (Fig.10). Fig. 8 Fig. 9 Fig. 10 AVISO! Não ajustar excessivamente o eixo de elevação da dobradiça a uma altura que possa fazer com que o eixo saia da sua posição original de bloqueio. (Faixa de altura ajustável: 3 mm) Tempo de espera

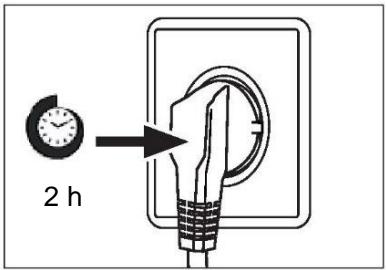

O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode atravessar o sistema de tubagem fechada durante o transporte inclinado. Antes de ligar o aparelho à rede elétrica, tem de esperar pelo menos 2 horas para que o óleo volte à cápsula. Ligação elétrica Antes de cada conexão verificar se: ► a rede elétrica, tomada e fusíveis são adequados à placa de classificação. ► a tomada de alimentação está ligada à terra sem fichas múltiplas nem extensão. ► a ficha de alimentação e a tomada estão de acordo com as especificações. Ligue a ficha a uma tomada doméstica instalada corretamente.

Instalação AVISO! Para evitar riscos, um cabo de alimentação danificado deve ser substituído pela assistência ao cliente (ver cartão de garantia). Remoção e instalação das portas No caso de precisar de remover as portas do aparelho, por favor siga as instruções de remoção e instalação da porta abaixo.

Antes de qualquer operação, desative o aparelho e desligue a ficha da tomada. Bloqueie o abastecimento de água. O aparelho é pesado. Deve ser manuseado sempre por, pelo menos, duas pessoas. Não incline o aparelho mais do que 45 nem o coloque horizontalmente no chão. A porta pode cair e ferir pessoas, ou ficar danificada durante estes passos, por favor, preste bastante atenção ao mover e instalar portas.

1. Soltar o lado esquerdo dos dois acopladores

de água no canto dianteiro esquerdo no fundo do aparelho: prima e mantenha o colar como mostrado e remova o tubo de água (Fig.11). Fig. 11

2. Desaperte o parafuso da tampa da dobradiça

e remova a tampa (Fig.12). Ao retirar a porta do congelador, desligue todos os fios exceto o fio de ligação à terra. Fig. 12

3. Desaperte os parafusos que mantêm a dobradiça

superior em posição e depois retire a dobradiça (Fig. 13).

4. Levante a porta para a remover (Fig.14).

Ao retirar a porta do congelador, levante-a suficientemente alto para retirar a ligação de água do fundo do aparelho.

5. Volte a montar a porta invertendo os passos

de remoção. Assegure-se de que o cabo de ligação à terra é fixo pelo parafuso.

6. Volte a repor a ligação de água.

AVISO: Porta do frigorífico As imagens mostram a remoção da porta do compartimento do congelador. Para a porta do frigorífico, utilizar as peças correspondentes do outro lado.

Dados Técnicos Dados Técnicos Ficha de produto de acordo com o Regulamento UE N.º 2019/2016 Marca Nome do modelo / identificador Categoria do modelo Classe de eficiência energética Consumo anual de energia (kWh/ano)(1) Volume total(L) Volume do frigorífico(L) Volume do congelador(L) Haier

Classificação em estrelas Temperatura dos outros compartimentos>14 °C Não aplicável Sistema Frost-free Capacidade de congelação(kg/24h) Classificação climática(2) Classe de emissão de ruído e emissões de ruído aéreo (db(A) re 1pW) Tempo de subida da temperatura (h) Capacidade de fazer gelo Tipo de aparelho Sim SN-N-ST-T C(36) 0,9 kg/24h instalação independente

• Sim, existe (1) Com base nos resultados do teste de conformidade das normas ao longo de 24 horas. O consumo real depende da utilização e da localização do aparelho. (2) Classificação climática SN: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre + 10°C e +32°C Classificação climática N: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre + 16°C e +32°C Classificação climática ST: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre + 16°C e +38°C Classificação climática T: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre + 16°C e +43°C Dados técnicos adicionais Tensão/Frequência Corrente de entrada (A) Potência de entrada de descongelação (W) Fusível principal (A) Líquido de refrigeração Pressão de água em MPa Dimensões (A/L/P em mm)

R600a 0,15-0,6 1775 / 905 / 726 Serviço ao cliente Serviço ao cliente Recomendamos o nosso Serviço de Assistência ao Cliente da Haier e a utilização de peça sobressalentes originais. Se tiver algum problema com o seu aparelho, consulte primeiro a secção RESOLUÇÃO DE PROBLEMAS. Se não conseguir encontrar uma solução nesta secção, entre em contacto ► com o seu revendedor local ou ► o nosso Serviço de Assistência Europeu (veja números de telefone listados abaixo) ou ► a área de Serviço e Suporte em www.haier.com onde pode ativar a reclamação de

serviço ► e também encontrar FAQs. Para contactar a nossa Assistência, certifique-se de que tem os seguintes dados disponíveis. As informações encontram-se na placa de classificação. Modelo

Verifique também o cartão de garantia fornecido com o produto em caso de garantia. Centro de Assistência Europeu Número de telefone Custos

*Duração da garantia do aparelho de refrigeração: A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária. *O período de peças sobressalentes para a reparação do aparelho: Termostatos, sensores de temperatura, placas de circuitos impressos e fontes de luz estão disponíveis durante um período mínimo de sete anos após a colocação da última unidade do modelo no mercado. Puxadores da porta, dobradiças da porta, bandejas e cestos durante um período mínimo de sete anos e juntas da porta durante um período mínimo de 10 anos, depois de colocada a última unidade do modelo no mercado. *Para mais informações sobre o produto, consulte https://eprel.ec.europe.eu/ ou digitalize o código QR na etiqueta energética fornecida com o aparelho.
