Producttype	Koelkast-vriezer combinatie
Merk	BEKO
Model	HCF91620X
Netto totaal volume	Ongeveer 300 L
Koelkast volume	Ongeveer 200 L
Vriezer volume	Ongeveer 100 L
Energielabel	E (volgens EU-norm 2017/1369)
Jaarlijks verbruik	Ongeveer 250 kWh/jaar
Geluidsniveau	Ongeveer 40 dB(A)
Afmetingen (B x H x D)	60 x 185 x 65 cm (ongeveer)
Netto gewicht	Ongeveer 70 kg
Voeding	220-240 V, 50 Hz
Belangrijkste functies	Geventileerde koeling (NeoFrost), elektronische regeling, LED-verlichting
Ontdooitype	Automatisch (No Frost) in de vriezer, handmatig in de koelkast
Vriescapaciteit	Ongeveer 10 kg/24u
Stroomuitval autonomie	Ongeveer 15 uur
Klimaatklasse	SN-T (gematigd tot tropisch)
Onderhoud en reiniging	Reinig de binnenkant met een zachte doek en zeepwater. Ontdooi handmatig indien nodig.
Veiligheid	Kinderveiligheid, alarm open deur, overspanningsbeveiliging
Reserveonderdelen en repareerbaarheid	Beschikbaar via erkende BEKO service. Repareerbaarheidsscore: 7.5/10
Algemene informatie	Garantie 2 jaar. Gemaakt in Turkije. Kleur: roestvrijstaal.

Veelgestelde vragen - HCF91620X BEKO

Hoe stel ik de temperatuur van de koelkast en vriezer in?

Gebruik het elektronische bedieningspaneel. Stel de koelkast in tussen 2°C en 8°C; stel de vriezer in tussen -18°C en -24°C. Raadpleeg de handleiding voor aanbevelingen.

Wat te doen als er ijsvorming in de vriezer is?

Dit model is uitgerust met No Frost-technologie: er zou geen ijs moeten ontstaan. Als dit toch gebeurt, controleer dan of de deur goed sluit en of de afdichting schoon is. Neem contact op met de klantenservice als het probleem aanhoudt.

Hoe maak ik de binnenkant van de koelkast schoon?

Haal de stekker uit het stopcontact. Verwijder de legplanken en laden. Reinig met een zachte doek gedrenkt in lauw water en neutraal wasmiddel. Spoel en droog. Gebruik geen schurende middelen.

Wat betekent het geluidsalarm?

Het alarm duidt meestal op een open deur of een temperatuurstijging. Sluit de deur of controleer de instellingen. Het alarm stopt automatisch na correctie.

Hoe vervang ik de lamp van de koelkast?

Haal de stekker uit het stopcontact. Zoek de lampkap (meestal bovenin de koelkast). Klik de kap los, vervang de defecte lamp door een LED-lamp van hetzelfde type (raadpleeg de handleiding). Plaats de kap terug en steek de stekker er weer in.

Wat is de maximale vriescapaciteit?

De vriescapaciteit is ongeveer 10 kg per 24 uur. Overschrijd deze hoeveelheid niet om een goede vriezing te garanderen.

Hoe draai ik de deur?

Het is mogelijk om de deuren om te draaien volgens de instructies in de handleiding. U hebt een schroevendraaier en een sleutel nodig. Volg de stappen: demonteer de scharnieren, verplaats de deuren en monteer opnieuw. Let op: sommige onderdelen zijn omkeerbaar.

Waarom maakt mijn koelkast geluid?

Normale geluiden zijn onder andere de compressor, gascirculatie en de ventilator. Zorg ervoor dat het apparaat waterpas staat en geen meubels raakt. Neem contact op met de klantenservice als het geluid ongewoon is.

Waar kan ik reserveonderdelen vinden?

Neem contact op met een erkend BEKO-servicecentrum of bezoek de website van het merk. Houd het model en serienummer bij de hand (op het typeplaatje aan de binnenkant).

Wat te doen bij stroomuitval?

Open de deuren niet. Het apparaat blijft ongeveer 15 uur koud. Na een stroomstoring controleert u de temperatuur van het voedsel; vries ontdooide producten niet opnieuw in.

GEBRUIKSAANWIJZING HCF91620X BEKO

NL Montagevoorschriften en gebruiksaanwijzingen

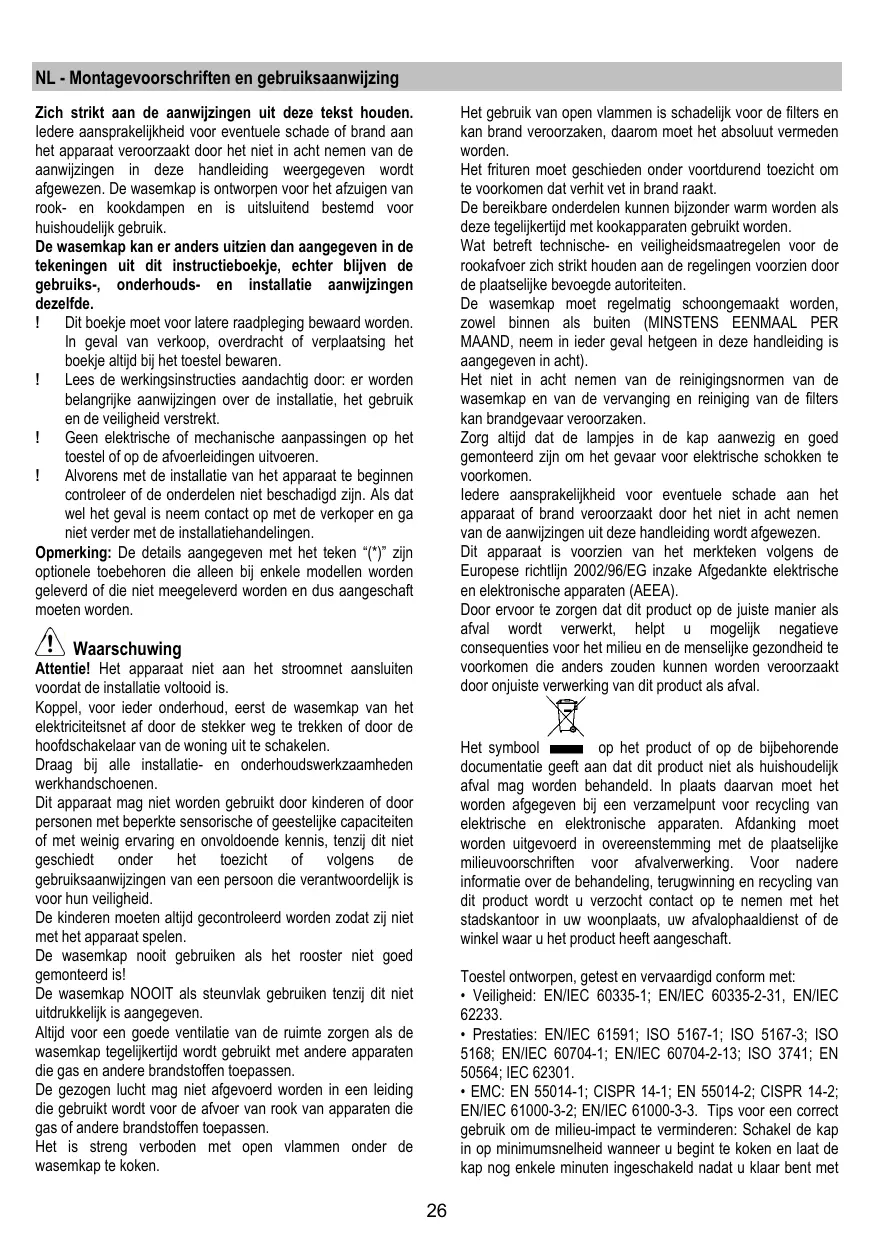

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u strikt aan de aanwijzingen in deze tekst. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding wordt afgewezen. De wasemkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, maar de gebruiks-, onderhouds- en installatieaanwijzingen blijven dezelfde.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren. ! Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt. ! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren. ! Alvorens met de installatie van het apparaat te beginnen, controleer of de onderdelen niet beschadigd zijn. Als dat wel het geval is, neem contact op met de verkoper en ga niet verder met de installatiehandelingen.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden.

Waarschuwing

Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De afgezogen lucht mag niet worden afgevoerd in een leiding die wordt gebruikt voor de afvoer van rook van apparaten die gas of andere brandstoffen gebruiken.

Het is streng verboden om met open vuur onder de wasemkap te koken.

Het gebruik van open vuur is schadelijk voor de filters en kan brand veroorzaken. Dit moet daarom absoluut worden vermeden.

Het frituren moet onder voortdurend toezicht gebeuren om te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen zeer heet worden wanneer ze tegelijkertijd met kookapparaten worden gebruikt.

Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer, moet u zich strikt houden aan de voorschriften van de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig worden schoongemaakt, zowel van binnen als van buiten (MINSTENS EENMAAL PER MAAND; houd in ieder geval rekening met wat in deze handleiding wordt aangegeven).

Het niet in acht nemen van de reinigingsvoorschriften voor de wasemkap en het niet vervangen of reinigen van de filters kan brandgevaar veroorzaken.

Zorg er altijd voor dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het risico op elektrische schokken te voorkomen.

Elke aansprakelijkheid voor eventuele schade aan het apparaat of brand als gevolg van het niet in acht nemen van de aanwijzingen in deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen die anders zouden worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten. De afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor meer informatie over de behandeling, terugwinning en recycling van dit product kunt u contact opnemen met het gemeentekantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt gekocht.

Toestel ontworpen, getest en vervaardigd conform:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanneer u begint te koken en laat de kap nog enkele minuten ingeschakeld nadat u klaar bent.

koken. Verhoog de snelheid alleen wanneer er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situaties. Vervang de koolstoffilter(s) indien nodig om een goede efficiëntie voor het wegnemen van geurtjes te behouden. Maak de vetfilter(s) indien nodig schoon om een goede efficiëntie van de vetfilter te behouden. Gebruik de maximale diameter van het leidingsysteem zoals aangegeven in deze handleiding om de efficiëntie te optimaliseren en lawaai tot een minimum te beperken.

OPGELET! Indien de schroeven en bevestigingssystemen niet in overeenstemming met deze instructies gemonteerd zijn, kan dit leiden tot elektrische gevaren.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.

De middellijn van de afvoerpijp moet even groot zijn als die van de verbindingsring.

De horizontale stukken van de buis moeten enigszins omhoog hellen (ongeveer 10° ) om de lucht gemakkelijk naar buiten te voeren.

Opmerking: Als de wasemkap reeds is voorzien van koolstoffilter, dan moet dit verwijderd worden.

Verbind de wasemkap aan wandafvoerpijpen en afvoeropeningen met dezelfde diameter als de luchtuitgang (verbindingsflens). Het gebruik van wandafvoerpijpen of afvoeropeningen met een kleinere diameter zal leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid.

Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk zijn. ! Gebruik zo min mogelijk bochten (maximaal toegestane hoek: 90° ). Vermijd grote verschillen in doorsnede. ! Gebruik een buis met een zo glad mogelijke binnenkant. Het gebruikte materiaal moet volgens norm zijn.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstoffilter te gebruiken.

De afgezogen lucht wordt ontvet en gefilterd voordat zij weer teruggeblazen wordt in het vertrek via het bovenste rooster.

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50 cm liggen, in geval van een elektrisch fornuis en 65 cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven, moet hiermee rekening worden gehouden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse II, in overeenstemming met de installatienormen.

Attentie! Alvorens de wasemkap aan het voedingsnet aan te sluiten, controleer of deze goed functioneert; controleer altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische dienst voor een nieuwe kabel.

Montage

Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen, geschikt is voor de gekozen installatieplaats.
• Verwijder het/de koolstoffilter(s) (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet(en) alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt wordt.
• Controleer of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (*), garantiebewijs (*) enz.); indien deze voorwerpen aanwezig zijn, haal ze eruit en bewaar ze goed.
• Indien mogelijk ontkoppel en verwijder de meubelen onder en rond de installatieruimte om de achterwand / het plafond gemakkelijker te bereiken. Indien niet mogelijk alle betreffende onderdelen afdekken om deze te beschermen. Kies een vlak oppervlak, plaats een afscherming en zet hierop de wasemkap en de meegeleverde onderdelen.
• Controleer tevens of er in de buurt van de installatieruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan een rookafvoer naar buiten (alleen voor het afzuigende apparaat). Voer alle nodige werkzaamheden op de muur uit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muren/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

Werking

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men geëindigd heeft aan te laten.

Display weergave

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap moet regelmatig schoongemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of het niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

afb. 14-32

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat) afb. 31

Houdt de lastige kookgeuren vast.

Het koolstoffilter kan van twee verschillende soorten zijn:

Wasbaar koolstoffilter. - NIET wasbaar koolstoffilter.

Wasbaar koolstoffilter

De koolstoffilter kan om de twee maanden gewassen worden in warm water en met geschikte wasmiddelen of in de vaatwasmachine op 65°C (in het geval van een reiniging in de vaatwasmachine voor een volledige wascyclus uit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de oven voor 10 minuten op 100°C . Vervang het matje om de 3 jaar en elke keer dat het doek beschadigd is.

NIET wasbaar koolstoffilter

De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilters worden gewassen. In ieder geval moet de filter minstens om de 4 maanden vervangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden

Montage

Maak het koolstoffilter eerst aan de rechterzijde op het metalen lipje van de kap vast en vervolgens aan de voorzijde, met de twee knoppen.

Demontage

Verwijder het koolstoffilter door de knoppen die hem aan de kap bevestigen met 90° te draaien.

Vervanging lampjes

afb. 33

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken, controleer eerst of ze koud zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparaat, dat zich in de buurt van het lampje bevindt.

1. Haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogenlampjes van 12V -20W max - G4, en zorg ervoor dat u hen niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.
