Produkttype	Kombineret køle-fryseskab
Mærke	BEKO
Model	HCF91620X
Net totalvolumen	Ca. 300 L
Køleskabsvolumen	Ca. 200 L
Frysevolumen	Ca. 100 L
Energiklasse	E (i henhold til EU-norm 2017/1369)
Årligt energiforbrug	Ca. 250 kWh/år
Støjniveau	Ca. 40 dB(A)
Mål (L x H x P)	60 x 185 x 65 cm (ca.)
Nettovægt	Ca. 70 kg
Strømforsyning	220-240 V, 50 Hz
Hovedfunktioner	Ventileret køling (NeoFrost), elektronisk styring, LED-belysning
Afrimningstype	Automatisk (No Frost) i fryseren, manuel i køleskabet
Frysningskapacitet	Ca. 10 kg/24h
Opbevaringstid ved strømsvigt	Ca. 15 timer
Klimaklasse	SN-T (subzone tempereret til tropisk)
Vedligeholdelse og rengøring	Rengør indersiden med en blød klud og sæbevand. Afrim manuelt om nødvendigt.
Sikkerhed	Børnesikring, alarm ved åben dør, overspændingsbeskyttelse
Reservedele og reparerbarhed	Tilgængelige via autoriseret BEKO-service. Reparerbarhedsindeks: 7.5/10
Generelle oplysninger	2 års garanti. Fremstillet i Tyrkiet. Farve: rustfrit stål.

Ofte stillede spørgsmål - HCF91620X BEKO

Hvordan indstilles temperaturen i køleskabet og fryseren?

Brug det elektroniske kontrolpanel. For køleskabet indstilles mellem 2°C og 8°C; for fryseren mellem -18°C og -24°C. Se vejledningen for anbefalinger.

Hvad gør jeg, hvis der dannes is i fryseren?

Modellen er udstyret med No Frost-teknologi: is bør ikke dannes. Hvis det sker, skal du kontrollere, at døren lukker ordentligt, og at tætningen er ren. Hvis problemet fortsætter, kontakt serviceafdelingen.

Hvordan rengøres indersiden af køleskabet?

Tag stikket ud. Fjern hylder og bakker. Rengør med en blød klud fugtet med lunkent vand og neutralt rengøringsmiddel. Skyl og tør. Brug ikke slibende midler.

Hvad betyder lydalarmen?

Alarmen angiver normalt en åben dør eller en temperaturstigning. Luk døren eller kontroller indstillingerne. Alarmen stopper automatisk efter korrektion.

Hvordan skifter man pæren i køleskabet?

Tag stikket ud. Find lysdækslet (normalt øverst i kabinen). Klik dækslet af, udskift den defekte pære med en LED-pære af samme type (se vejledningen). Sæt dækslet på igen og tilslut strømmen.

Hvad er den maksimale frysningskapacitet?

Frysningskapaciteten er ca. 10 kg pr. 24 timer. Overskrid ikke denne mængde for at sikre korrekt frysning.

Hvordan vendes dørens åbningsretning?

Det er muligt at vende dørene i henhold til vejledningen. Du skal bruge en skruetrækker og en nøgle. Følg trinene: afmonter hængslerne, omplacer dørene, og saml igen. Bemærk: nogle dele er reversible.

Hvorfor larmer mit køleskab?

Normale lyde omfatter kompressor, gasstrøm og ventilator. Sørg for, at apparatet er i vater, og at det ikke rører møbler. Hvis støjen er usædvanlig, kontakt service.

Hvor kan jeg finde reservedele?

Kontakt et autoriseret BEKO-servicecenter eller besøg mærkets hjemmeside. Hav model- og serienummeret klar (på mærkepladen indeni).

Hvad gør jeg ved strømsvigt?

Åbn ikke dørene. Apparatet holder kulden i ca. 15 timer. Efter strømsvigt skal du kontrollere fødevarernes temperatur; genfrys ikke optøede produkter.

BRUGSANVISNING HCF91620X BEKO

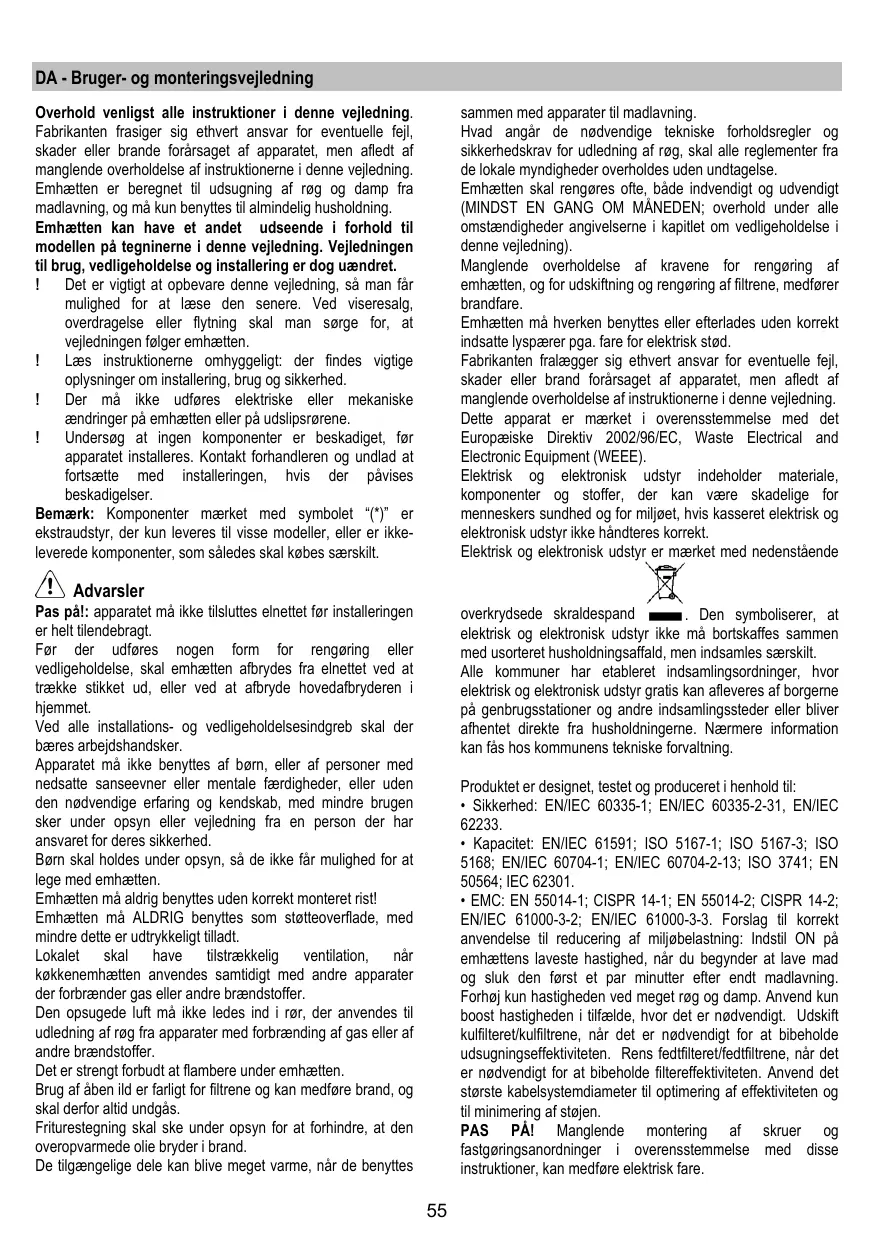

DA Bruger- og monteringsvejledning

Det er strengt forbudt at lave mad på åben ild under emhætten.

Modeller uden sugeemotor fungerer kun med direkte udsugning og skal tilsluttes en ekstern sugeenhed (ikke medleveret).

Bemærk! Før man tilslutter ventilatorstrømkredsen til strømnettet og fastslår, at alt fungerer korrekt, skal man altid kontrollere, at strømledningen er korrekt monteret.

Ventilatoren har en speciel strømledning; hvis denne beskadiges, skal man henvende sig til kundeservice for køb af en ny.

Montering

Bemærk! Sørg for, at pæren er kold, før du rører ved den.

1. Træk beskyttelsesdækslet ud ved at trykke med en lille skruetrækker eller lignende redskab.
2. Udskift den defekte pære.

Hvis belysningen ikke virker, skal du kontrollere, at pærerne er sat korrekt på plads, før du kontakter teknisk assistance.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten fraskriver sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men som følge af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning og må kun bruges til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udsugningsrørene. Undersøg, at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installationen, hvis der påvises beskadigelser.

Bemærk: Komponenter mærket med symbolet (^*) er ekstraudstyr, der kun leveres til visse modeller, eller er ikke-leverede komponenter, som således skal købes særskilt.

Advarsler

Pas på: apparatet må først tilsluttes elnettet, når installationen er helt afsluttet.

Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud eller ved at afbryde hovedafbryderen i hjemmet.

Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker.

Apparatet må ikke benyttes af børn eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, medmindre brugen sker under opsyn eller vejledning fra en person, der har ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten.

Emhætten må aldrig benyttes uden korrekt monteret rist! Emhætten må ALDRIG benyttes som støtteoverflade, medmindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater, der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer.

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås.

Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand.

De tilgængelige dele kan blive meget varme, når de benyttes.

Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning).

Manglende overholdelse af kravene for rengøring af emhætten og for udskiftning og rengøring af filtrene medfører brandfare.

Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrerne, når det er nødvendigt for at bibeholde filtreffektiviteten. Anvend den største kanaldiameter for at optimere effektiviteten og minimere støj. PAS PÅ! Manglende montering af skruer og fastgøringsanordninger i overensstemmelse med disse instruktioner kan medføre elektrisk fare.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

Obs! Udledningsrøret leveres ikke, og skal købes.

På den vandrette del skal røret have en let stigning (cirka 10°) for at lette bortledningen af luften uden for lokalet.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°). ! Undgå drastiske ændringer i rørets tværsnit. ! Benyt et rør med så glat en inderside som muligt. ! Rørets materialer skal være godkendt i henhold til reglerne.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Modellernes udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret).

Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke er i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Før installering:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installeringssted. Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
• Om muligt bør man afbryde og fjerne køkkenelementerne underneden og omkring området, hvor emhætten skal installeres, så man får lettere adgang til loftet/væggen, hvor emhætten monteres. Hvis det ikke er muligt at fjerne køkkenelementerne, skal de beskyttes bedst muligt under installeringen. Vælg en plan overflade og tildæk den med et beskyttende underlag, hvor emhætten og de tilhørende komponenter kan lægges.
• Undersøg desuden, at der er en elektrisk stikkontakt til rådighed i nærheden af emhættens installeringsområde (der også skal være tilgængelig efter montering af emhætten); desuden skal der forefindes en anordning til udledning af røg udenfor (kun den sugende udgave).
• Udfør alt nødvendigt murarbejde (fx installering af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret).

Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen.

Display-visninger

Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges.

Fabrikanterne frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner.

Fedtfilter

Fig. 14-32

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet - hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 31

Filteret opfanger lugt fra madlavning.

Filteret med aktivt kul kan være en af følgende typer:

Filter med aktivt kul der kan vaskes. Filter med aktivt kul der IKKE kan vaskes.

Filter med aktivt kul der kan vaskes

Kulfilteret kan vaskes hver anden måned i varmt vand og egnet vaskemiddel, eller i opvaskemaskine ved 65°C (vask i opvaskemaskinen skal ske med en fuld cyklus uden andre køkkengenstande).

Udskift den lille pude hvert 3. år, og når kluden er beskadiget.

Filter med aktiv kul der IKKE kan vaskes

Fastgør fors filteret med aktiv kul til emhaettens metalflap bagp, og derefter foran vha. de to runde handtag.

Afmontering

Fjern filteret med aktiv kul ved at dreje de runde handtag, der fastgør til emhaeten, i et omfang på 90°

Udskiftning af lyspaererne

Fig. 33

Afbryd apparatet fra el-nettet.

Pas pa! Sorg for at paeerne er kolde for de berores.

Udskift den beskadigede pere med en pere af samme type i overensstemmelse med specifikationerne pa etiketten ell er oplyningerne ved sider an pereen pa emhaeten.

1. Trak skaermen ud ved at lirke med en lille skruetraekker aller lignende.
2. Udskift den beskadigede paere.

Benyt kun halogenpærer på 12V -20W max - G4, og sorg for jegke at rare ved dem med hænderne.

1. Luk skaermen (snap-las)

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, for der rettes henvendelse til et servicecenter.
