Producttype	Industriële meetinstrument
Merk	HEIDENHAIN
Model	ND 1200
Voedingsspanning	100 V~ tot 240 V~ (−15 % tot +10 %)
Netfrequentie	43 Hz tot 63 Hz
Zekering	T1600 mA, 250 V, 5 x 20 mm
Weergave	LCD-scherm
Interfaces	RS-232-C, USB type A (printer/back-up), RJ-45 (pedaal/toetsenbord), glasvezel (sensor en referentie), audio-uitgang 3,5 mm jack
Meetfuncties	Meten van punten, lijnen, cirkels, afstanden, hoeken, magisch meten, optisch tasten met randdetectie
Programmering	Opname, uitvoering, bewerken, back-up op USB-stick
Toleranties	Toepassen en bewerken van toleranties met visuele indicator (vinkje/kruis)
Uitlijning	Schuine uitlijning voor correctie van uitlijnfout van werkstuk
Foutcorrectie	Lineaire, lineair gesegmenteerde en niet-lineaire correctie (SLEC, NLEC)
Meetschaal	Instelbare schaalfactor voor uitgezette of verkleinde werkstukken
Veiligheid	Niet de behuizing openen, niet onder spanning aansluiten, voedingskabel alleen door technicus vervangbaar
Onderhoud	Vervangbare back-upbatterij; scherm reinigen met een zachte doek
Configuratie	Beveiligd met wachtwoord, toegankelijk via menu SETUP
Montage	Steunbanen met schouder- en cilinderschroeven
Gewicht	Ongeveer 2,5 kg (schatting)
Afmetingen (L x H x D)	Ongeveer 250 x 150 x 200 mm (schatting)

Veelgestelde vragen - ND 1200 HEIDENHAIN

Hoe zet ik de ND 1200 aan?

Controleer de aansluitingen, schakel dan de aan/uit-schakelaar aan de achterzijde om. Druk op de toets FINISH om het DRO-scherm weer te geven.

Hoe stel ik de interface-taal in?

Druk op MENU, dan op de softkey SETUP. Markeer LANGUAGE, druk op de softkey LISTE, selecteer de gewenste taal en bevestig met ENTER.

Hoe voer ik een puntmeting uit?

Verplaats de tafel om het dradenkruis op de gewenste positie te brengen en druk dan op de toets ENTER. Voor optisch tasten: ga met de sensor over een rand; de ND 1200 geeft een piep en valideert automatisch als Auto E is ingeschakeld.

Hoe meet ik een cirkel?

Druk op de toets MESURE CIRCLE, meet meerdere punten op de omtrek van de cirkel en druk dan op FINISH om de resultaten weer te geven (middelpunt, diameter, enz.).

Hoe sla ik een meetprogramma op?

Druk op MENU, dan op PROG en ENREG. Voer een programmanummer in, voer de gewenste metingen uit en sluit af door op MENU, PROG en FINIR te drukken.

Hoe pas ik toleranties toe op een meting?

Selecteer de figuur in de lijst met de pijltjestoetsen, druk op de softkey TOL, kies het tolerantie-type, voer de nominale waarden en toleranties in en druk op FINISH. Een vinkje geeft een conforme meting aan, een kruis een meting buiten tolerantie.

Wat zijn de belangrijke veiligheidsvoorschriften?

Nooit de behuizing openen. Gebruik geen 3-draads/2-draads adapter. Sluit de encoders niet onder spanning aan. De voedingskabel mag alleen door een gekwalificeerde technicus worden vervangen.

Hoe back-up ik programma's op een USB-stick?

Sluit de USB-stick aan op de zijkantpoort. Druk op MENU, dan op SETUP, ga naar SUPERVISEUR, voer het wachtwoord in en druk op de softkey SAUVE.

Hoe kalibreer ik de glasvezel-randdetector?

Druk op MENU, dan op CAL en INSTALL. Pas de positie van de sensor en referentie aan om REF = 255 en SCR = 128 te krijgen op het scherm NIVEAU LUMIÈRE.

Hoe stuur ik meetresultaten naar een pc?

Sluit de pc aan op de RS-232-C-interface met een niet-gekruiste kabel. Configureer de communicatieparameters in het SETUP-menu. Druk op de toets ENVOI om de gegevens te verzenden.

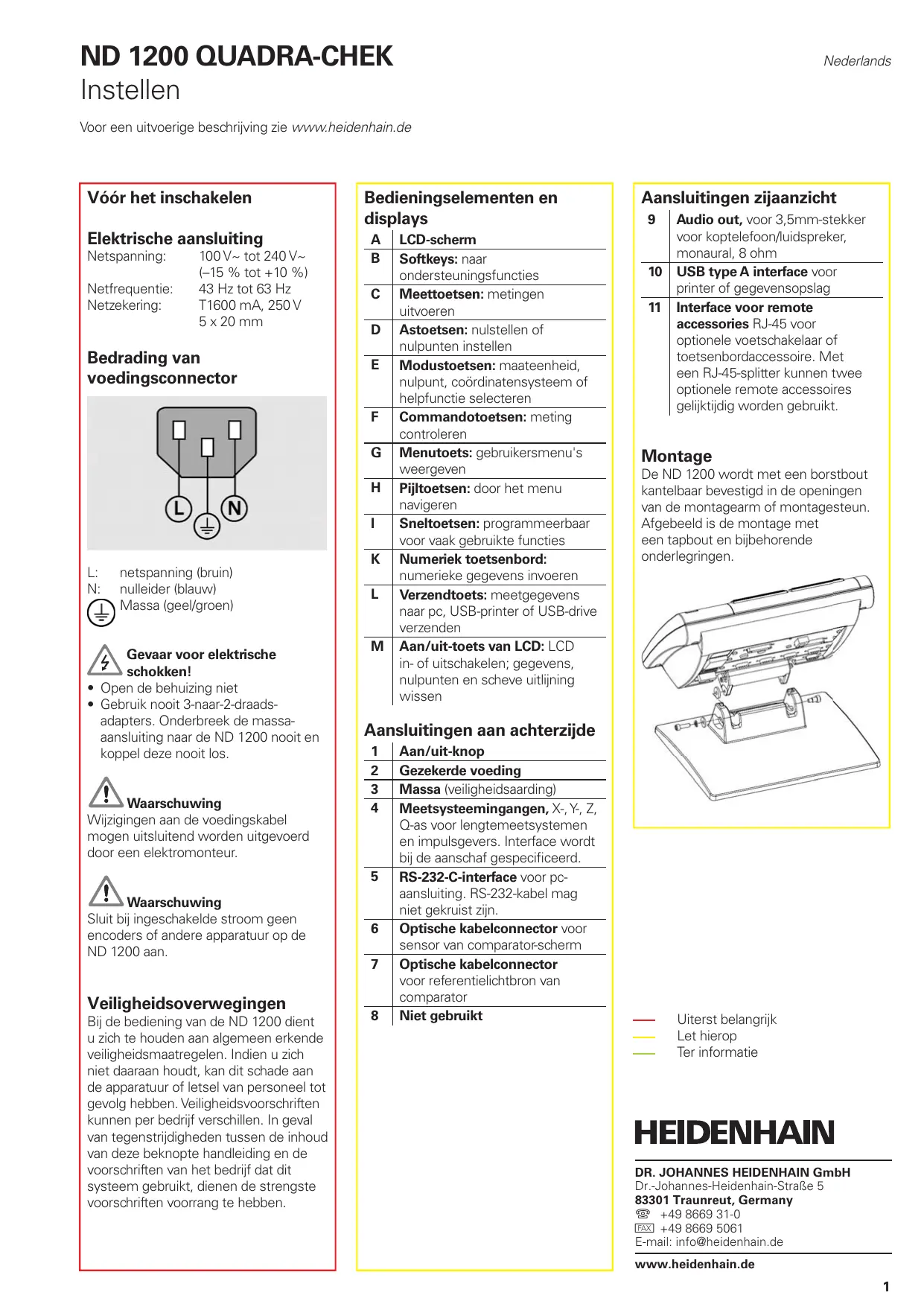

GEBRUIKSAANWIJZING ND 1200 HEIDENHAIN

Beknopte handleiding

Elektrische aansluiting

Netspanning: 100V tot240V (-15% tot + 10%)

Netfrequentie: 43 Hz tot 63 Hz

Netzekering: T1600 mA, 250 V 5 × 20 ~mm

Bedrading van voedingsconnector

L: netspanning (bruin)

N: nulleider (blauw)

Massa (geel/groen)

Gevaar voor elektrische schokken!

• Open de behuizing Niet

• Gebruik nooit 3-naar-2-draads-adapters. Onderbreek de massa-aansluiting maar de ND 1200 nooit en koppel deze nooit los.

Waarschuwing

Wijzigingen aan de voedingskabel
mogen uitsluitend worden uitgevoerd
door een elektromonteur.

Waarschuwing

Sluit bij ingeschakelde stroom geen encoders of andere apparatuur op de ND 1200 aan.

Veiligheidsoverwegingen

Bij de bediening van de ND 1200 dient u zich te houden aan algemeen erkende veiligheidsmaatregelen. Indien u zich Niet.daaraan houdt,kan dit schade aan de apparatuur of letsel van personneel tot gevolg hebben. Veiligheidsvoorschriften konnen per bedrijf verschillen. In geval van tegenstrijdigheden tussen de inhoud van deze beknopte handleiding en de voorschriften van het bedrijf dat dit systeem gekruikt,dienen de strengste voorschriften voorrang te hebben.

Bedieningselementen en displays

A LCD-schem

B Softkeys: naar ondersteuningsfuncties

C Meettoetsen: metingenuitvoeren

D Astoetsen: nulstellen of nulpunten instellen

E Modustoetsen: maateenheid, nulpunt, coordinatensystem of helpfunctie selecteren

F Commandotoetsen: meting controleren

G | Menutoets: gebruikersmenu's weergeven

H Pijltoetsen: door het menu navigeren

I | Sneltoetsen:programmeerbaar voor vaak gebruikte functies

K Numeriek toetsnbord: numerieke gegevens invoeren

L Verzendtoets:meetgegevens
naar pc, USB-printer of USB-drive
verzenden

M Aan/uit-toets van LCD: LCD in- of uitschaken; gegevens, nulpunten en scheve uitlijning wissen

Aansluitingen aanchterzijde

1 Aan/uit-knop
2 | Gezekerde voeding
3 Massa (veiligheidsaarding)
4 Meetsystemingangen, X-, Y, Z, Q-as voor lengtemeetsystemen en impulsgevers. Interface worden bij de aanschaf gespecifieerd.
5 RS-232-C-interface voor pc-aansluiting. RS-232-kabel mag Niet gekruist zich.
6 Optische kabelconnector voor sensor van comparator-schem
7 Optische kabelconnector voor referentielichtbron van comparator
8 Niet gebruikt

Aansluitingen zijaanzicht

9 Audio out, voor 3,5mm-stekker voor koptelefoon/luidspreker, monaural, 8 ohm
10 USB type A interface voor printer of gevevensopslag
11 Interface voor remote accessories RJ-45 voor optionele voetschakelaar of toetsenbordaccessaire. Met een RJ-45-splitter+kunnen twee optionele remote accessoires gelijktijdig worden gezruikt.

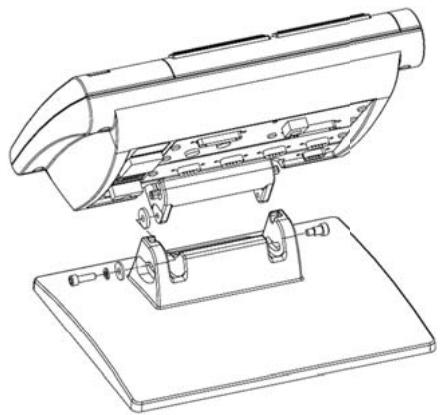

Montage

De ND 1200 wordt met een borstbout kantelbaar bevestigd in de openingsen van de montagearm of montagesteun. Afgebeeld is de montage met een tapbout en bijbehorende onderlegringen.

Uiterst belangrijk
Let hierop
Ter informatie

HEIDENHAIN

• Druk op de AAN/UIT-KNOP om de ND 1200 in te schakelen. Het beginscherm verschijnt (bijv. versie ND 1204).

ND 1204

• Druk op de toets VOLTOOieten om de huidige aspositions op het scherm waar te gezven.

Software instellen

De bedrijfsparameters van de ND 1200 moeten worden geconfigureerd voordat deze de eerste koer worden gebruikt, en telkens wanner een onderdeelmeting, of de rapportage- of communicatievereisten wijzigen.

De instellingen blijven behouden tot:

• de gegevensbackup-batterij worden verzangen
• de gegevens en instillingen worden gewist
• software-upgrades worden UITgevoerd

Waarschuwing

Met instellingsparameters worden de werkung van de ND 1200 geregeld en ze zijn met een wachtwoord beveiligd. Het wachtwoord voor toegang tot de instelschermen mag alleen aan gekwalificeerd personeel wordenbekendgemaaakt.

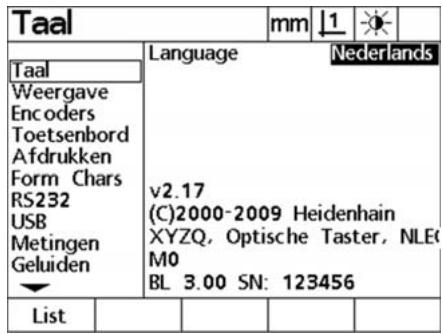

1.Instelmenu openen

Druk op de toets MENU en verrolgens op de softkey INSTELLEN. Het instelmenu worden getoond.

2. Taal selecteren

Markee het veld TAAL en druk op de softkey LIJST. Er verschijnt een lijst met talen. Markee de gewenste taal en druk op de ENTER-toets.

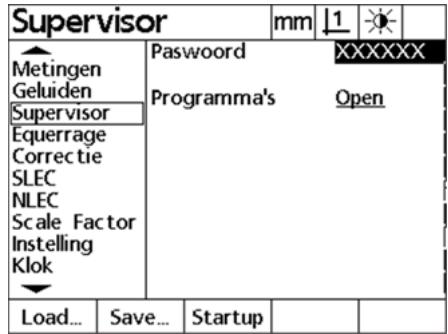

3. Wachtwoord invoeren

• Navigeer met de PIJLtoetsen maar het instelschemm SYSTEEMBEHERDER.
• Markeeer het veld Wachtwoord en voer het wachtwoord in.

4.Encoder instellen

• Navigeer met de PIJLtoetsen maar het instelschemm ENCODERS.
• Selecteer een as en voer de vereiste encoderparameters in.
• Schakel START. NUL als een machinenulpunt worden gebruikt voor foutdetectie.
  Herhaal de instelling voor alle assen.

5. Kantentaster kalibreren (optioneel)

• Druk op de toets MENU, druk op de softmax Key KANT en verrolgens op de softmax INSTALLEREN. Het scherm LICHTNIVEAUS verschijnt.
  Stel de positie van de sensor en de referentiekabeluiteinden in op ongeveer:

REF = 255

SCR = 128

6. Haaksheid van de inrichting kalibreren

• Lijn de haaksheid van het kalibratie-elementuit ten opzichte van de referenteies.
• Druk op de toets MENU, druk op de softmax KEY INSTELLEN en navigeer dan maar het scherm Haaksheid.
• Voer het kalibratie-element HOEK in, kies een HOOFDAS en druk op de softmax LEREN.
• Volg de instructies op het scherm.

7. Foutcorrectie

Er können lineaire, gesegmenteerde lineaire en Niet-lineaire foutcorrectiemethoden worden toegepast om meetfouten van de encoder en machine te compenseren Zie het Gebruikershandboek van de ND 1200 voor instructies.

8. Meting scaleren

Scaleren van lineaire metingen kan worden toegepast bij het meten van delen die worden vergroot of verkleind.

• Druk op de toets MENU, druk op de softkey Instellen en navigeer dan maar het scherm SCHAALFACTOR.
• Voer de gewenste VERMENIGVULDIGINGSFACTOR in, markeer het veld ACTIEF en druk op de softmax JA om de scalering in te schakelen.

9. Annotatie voor de meting instellen

• Druk op de toets MENU, druk op de softmax KEY INSTELLLEN en navigeer dan maar het scherm METEN.
• Markee het veld ANNOTATIE en druk op de softkey TERUG of VOORUIT om te bepalen hoeveel puntenijdens een meting moeten worden getast. TERUG: gewenste punten tasten VOORUIT: vooraf bepaalde punten tasten

Het vooraf bepaalde aantal kan worden ingevoerd voor punt-, lijn- en cirkelmetingen.

10. Display formatteren

• Druk op de toets MENU, druk op de softmax KEY INSTELLLEN en navigeer dan maar het SCHERM.
• Voer de gewenste schermresoluties en andere parameters in.

Opmerking:

Naast de hier behandelde minimale parameters zich er nog veel meer instelfuncties beschikbaar. Zie het Gebruikershandboek van de ND 1200 voor uitgebreide instructies.

Bediening

Voorbereiden voor de meting

1. ND 1200 inschaken

• Controller de aansluitingen op de ND 1200.
• Druk op de AAN/UIT-KNOP om de ND 1200 in te schaken. Druk dan op de toets VOLTOOION om het scherm van de digitale uitlezing te tonen.

2. Machinenulpunt bepalen (optioneel)

Verplaats de inrichting om
referentiemerken te passeren of
mechanische aanslagen te zoeken
als uw system is ingesteld om bij het opstarten het machinenulpunt te bepalen.

Opmerking:

Bij gelebruik van SLEC- of NLEC-foutcorrectie is een herhaalbaar machinenulpunt vereist. Zie het Gebruikershandboek voor meer informatie.

3. Maateenheid selectoren

Druk op de modusknop
MAATEENHEID om te
schakelen:tussen inches en
mm.

4. Nulpunt selectoren

Druk op de toets NULPUNT om:tussen nulpunt 1 en nulpunt 2 te schaken.

5. Coordinaten selectoren

Druk op de toets COORDINATEN om+tussen rechthoekige en poolcoordinaten te schaken.

6. Taster selecteren (optioneel)

Druk op de softkey TASTER om door de tastertype te navigeren die in de rechterbovenhoek van het scherm van de digitale uitlezing worden getoond.

7. Optische kanten leren (optioneel)

Druk op de softmax LEREN om de optische kantentaster te kalibreren.

Punten taste

Punten worden getast met positiekruisen of (optioneel) met een optische kantentaster. Het aantal getaste punten worden in de linkerbovenhoek van het LCD getoond.

1. Met positiekruisen tasten

• Verplaats de inrichting om de positiekruisen boven het gewenste punt van het element teplaatsen.
• Druk op de ENTER-toets.

2. Met een kantentaster tasten

• Verplaats de inrichting om met de optische sensor een kanit te passeren. De ND 1200 geeft een pieptoon wanneer de kanit is getast.

Opmerking:

Probeer de kant in een haakse baan te passeren.

• Druk op de ENTER-toets wonneer geen gebruik worden gemaatk van Auto E (automatische invoer van punten).

Onderdeel uitlijnen

Lijn out om cosinusfouten door verkeerduitgelijnde onderdelen te voorkomen.

1. Onderdeel op de inrichting uitlijnen

Lijn de referentiekant van het onderdeeluit ten opzichte van een meetas.

2. Uitlijning uittvoeren

• Druk op de toets SCHEVE LIGGING METEN om met de uitlijning te beginnen.
• Tast punten langs de kant van het onderdeel die isuitgelijnd ten opzichte van dereferentieas.
• Druk op de toets VOLTOOieten om de uitlijning te voltooien.

Een nulpunt creeren

Tast, construeer of cree er een referentiepunt en druk op de toetsen van de X- en Y-as om te nullen of om een nulpunt voor metingen in te stellen.

Elementen meten

U kunt elementen meten door het elementtype te selecteren (of Magic te gebruiken), punten te tasten en daarna op de toets VOLTOOION te drukken.

1. Een punt meten

Druk op de toets PUNT METEN,
tast een punt en druk op de
toets VOLTOOieten.

2. Een lijn meten

Druk op de toets LIJN METEN,
tast punten op de lijn en druk op
de toets VOLTOOieten.

3. Een cirkel meten

Druk op de toets CIRKEL METEN, tast punten langs de omtrek van de cirkel en druk op de toets VOLTOOION.

4. Een afstand meten

Druk op de toets AFSTAND METEN, tast een punt aan elk uiteinde van de afstand en druk op de toets VOLTOOieten.

5. Een hoek meten

Druk op de toets HOEK METEN,
tast twee punten aan elk been
van de hoek en druk op de toets
VOLTOOieten.

6. Functie Magic metengebruiken

Druk op de toets MAGIC METEN, tast punten van een element en druk op de toets VOLTOOieten. Het elementtype worden bepaald aan de hand vangetaste punten.

Elementen creeren

U=knt elementen creeren door het te creeren elementtype te selecteren, de vereiste gegevens van het element in te voeren en daarna op de toets VOLTOOieten te drukken.

1. Elementtype specificeren

Druk op een toets METEN om het te creëren elementtype te specificeren en druk daarna op de softmax CREëREN.

2. Gegevens van het element invoeren

Voer gegevens in de velden op het scherm in.

3. Creeren voltooien

Druk op de toets VOLTOOION om het creeren van het element te voltooien. Het gecreerdeijke element worden in de lijst met elementen getoond.

Elementen construerten

U cunt elementen construeren door het te construeren elementtype te selecteren, de hoofdelementen te selecteren en daarna op de toets VOLTOOIENT te drukken.

1. Elementtype specifieren

Druk op een toets METEN om het te construieren elementtype te specificeren.

2. Voer een hoofdelement in

Markeer een hoofdelement in de lijst met elementen en druk op de ENTER-toets. Naast het hoofdelement verschijnt een vinkje.

3. Alle andere hoofdelementen invoeren

Ga verdert met het markeren en invoere- ren van hoofdelementen totdat alle gewenste hoofdelementen zichn aangevinkt.

4. Construerten voltooien

Druk op de toets VOLTOOieten om het construieren te voltooien. Het geconstrueerdeijke element worden in de lijst met elementen getoond.

Tolerancies topassen

U aunt tolerancies toepassen wanner u een element selecteert, op de softkey TOL drukt, tolerantiegegevens inoert en op de toets VOLTOOION drukt.

1. Element selectoren

Gebruik de PIJLtoetsen om een element in de lijst met elementen te markeren.

2. Softkey TOL indrukken

De tolerantietypes worden onderaan het scherm getoond.

3. Tolerantietype selectoren

Druk op een softkey om het gewenste tolerantietype te selecteren.

4. Gegevens invoeren

Voer nominale en tolerantiegegevens in gevevensvelden op het tolerantieschem in.

5. Tolerantiegeevens toepassen

Druk op de toets VOLTOOION om de tolerantiegegevens toe te passen. Toe-gepaste tolerancies worden aangevinkt. Mislukte tolerancies worden met een kruis aangeduid. U kunt de tolerantiegegevens eventueel bewerken door op de softkey BEWERKEN te drukken.

6. Tolerantie voltooien

Druk op de toets VOLTOOION om de tolerantie te voltooien. Bij de softkey TOL worden aangegeven of de tolerantie is uitgevoerd of mistrukt.

Programmeren

Programma's bestaanuit opgenomen meetreeksen en andere toetshandelingen van de operator die door de ND 1200 zijn opgeslagen om later te+kunnen worden afgespeeld bij de controle van identieke onderdelen. In deze beknopte handleiding wordt het opnemen en uitvoeren van programma's behandeld.

Opmerking:

Programma's hunen ook worden bewerkt, gekopieerd, gebackupt en gewist. Zie het Gebruikershandboek voor meer informatie.

1. Programma opnemen

• Druk op de toets MENU.
• Druk op de softmax PROG.
• Druk op de softmax OPNEMEN.
  Voer een programmanummer in.
• Voer de meting of andere stappen op de gebruikelijkme manieruit. Het opnemen van een programma wordt in derechtberbovenhoek van het scherm aangegeven.
• Als u het opnemen wiltbeeindigen, drukt u op de toets MENU, drukt u nogmaals op de softmax PROG en verrolgens op de softmax OPN. BEEINDIGEN. Het neue programme worden opgeslagen.
• Druk op de toets VOLTOOieten om de programmeersessie tebeeindigen.

2. Programmauitvoeren

• Druk op de toets MENU.
• Druk op de softmax PROG.
• Markeeen programmanummer.
• Druk op de softkey UITVOEREN. Het scherm Huidige Positie worden getoond.
• Druk op de softkey WEERGAVE omijdens het tasten het benaderen van de tastposities te bekijken.
• Het programme stocht automatisch wonneer alle programmastappen zich aufgespeeld.
• Druk op de toets VOLTOOieten om de programmeersessie te.beeindigen.

3. Een programma wissen

• Druk op de toets MENU.
• Druk op de softmax PROG.
• Markeeen programmanummer.
• Druk op de softmax WISSEN. Het programme worden gewist.

Opmerking:

Ga voorzichtig te werk bij het wissen van programma's en maak eerst een backup van het programme. Gewiste programme's können nicht worden teruggezet.

• Druk op de toets VOLTOOieten om de programmeersessie te beeindigen.

Een programa worden geleboot
door het op te slaan in een
installingenbestand van de ND 1200 op
een USB-drive.

• Steek een lege USB-drive in de USB-poort aan de zijkant van de ND 1200.
• Druk op de toets MENU.
• Druk op de softmax INSTEMLLEN.
• Markee de menuoptie SYSTEEMBEHEERDER
• Markeer het gevevensveld Wachtwoord.
• Voer het wachtwoord van de systeembeheerder in.
• Druk op de softmax OPSLAAN... om de programma's met het instellingenbestand van de ND 1200 op te slaan.
• Druk op de toets VOLTOOieten om de programmeersessie te.beeindigen.

Resultaten rapporteren

Resultatenrapporten können maar een USB-printer, USB-flashdrive of pc worden verzonden. De bestemming van het rapport worden opgegeven in de schermen AFDRUKKEN, RS-232 en USB INSTellenLEN.

Opmerking:

Zie voor meer gegevens het gebruikershandboek van de ND 1200 op once website: www.heidenhain.de.

• Druk op de toets
  VERZENDEN om resultatente rapporteren.

Podrobný popis najdete na www.heidenhain.de

Pred zapnutim

Elektrické zapojeni
