ND 1200 - Strumento di misura industriale HEIDENHAIN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Strumento di misura industriale
Marca	HEIDENHAIN
Modello	ND 1200
Tensione di alimentazione	100 V~ a 240 V~ (−15 % a +10 %)
Frequenza di rete	43 Hz a 63 Hz
Fusibile	T1600 mA, 250 V, 5 x 20 mm
Display	Schermo LCD
Interfacce	RS-232-C, USB tipo A (stampante/salvataggio), RJ-45 (pedaliera/tastiera), fibra ottica (sensore e riferimento), uscita audio jack 3,5 mm
Funzioni di misura	Misura di punti, rette, cerchi, distanze, angoli, misura magica, tastamento ottico con rilevamento spigolo
Programmazione	Registrazione, esecuzione, modifica, salvataggio su chiavetta USB
Tolleranze	Applicazione e modifica di tolleranze con indicatore visivo (spuntato/croce)
Allineamento	Allineamento skew per correzione errore di allineamento pezzo
Correzione errore	Correzione lineare, lineare segmentata e non lineare (SLEC, NLEC)
Scala di misura	Fattore di scala regolabile per pezzi dilatati o ridotti
Sicurezza	Non aprire l'involucro, non collegare sotto tensione, cavo di alimentazione sostituibile solo da tecnico
Manutenzione	Batteria di backup sostituibile; pulire lo schermo con un panno morbido
Configurazione	Protetta da password, accessibile tramite menu SETUP
Montaggio	Scanalature di supporto con vite a spalla e vite a testa cilindrica
Peso	Circa 2,5 kg (stima)
Dimensioni (L x A x P)	Circa 250 x 150 x 200 mm (stima)

Domande frequenti - ND 1200 HEIDENHAIN

Come accendere il ND 1200?

Verificare i collegamenti, quindi commutare l'interruttore di alimentazione sul retro. Premere il tasto FINISH per visualizzare lo schermo DRO.

Come configurare la lingua dell'interfaccia?

Premere MENU, quindi il softkey SETUP. Evidenziare LANGUAGE, premere il softkey LISTE, selezionare la lingua desiderata e confermare con ENTER.

Come effettuare un tastamento di punto?

Spostare il tavolo per portare il reticolo alla posizione desiderata, quindi premere il tasto ENTER. Per il tastamento ottico, passare su uno spigolo con il sensore; il ND 1200 emette un bip e convalida automaticamente se Auto E è attivato.

Come misurare un cerchio?

Premere il tasto MESURE CIRCLE, tastare diversi punti sulla circonferenza del cerchio, quindi premere FINISH per visualizzare i risultati (centro, diametro, ecc.).

Come registrare un programma di misura?

Premere MENU, poi PROG e ENREG. Inserire un numero programma, eseguire le misure desiderate, quindi terminare premendo MENU, PROG e FINIR.

Come applicare tolleranze a una misura?

Selezionare la figura nell'elenco con i tasti cursore, premere il softkey TOL, scegliere il tipo di tolleranza, inserire i valori nominali e le tolleranze, quindi premere FINISH. Un spuntato indica una misura conforme, una croce una misura fuori tolleranza.

Quali sono le istruzioni di sicurezza importanti?

Non aprire mai l'involucro. Non utilizzare adattatore 3 fili/2 fili. Non collegare gli encoder sotto tensione. Il cavo di alimentazione deve essere cambiato solo da un tecnico qualificato.

Come salvare i programmi su una chiavetta USB?

Collegare la chiavetta USB alla porta laterale. Premere MENU, poi SETUP, navigare verso SUPERVISEUR, inserire la password, quindi premere il softkey SAUVE.

Come calibrare il rilevatore di spigolo a fibra ottica?

Premere MENU, poi CAL e INSTALL. Regolare la posizione del sensore e del riferimento per ottenere REF = 255 e SCR = 128 sullo schermo LIVELLO LUCE.

Come inviare i risultati di misura a un PC?

Collegare il PC all'interfaccia RS-232-C utilizzando un cavo non incrociato. Configurare i parametri di comunicazione nel menu SETUP. Premere il tasto ENVOI per trasmettere i dati.

MANUALE UTENTE ND 1200 HEIDENHAIN

Prima dell'accensione

Collegamento elettrico

Tensione di linea: da 100V a 240V da (-15% a + 10%)

Frequenza di linea: da 43 Hz a 63 Hz

Fusibile di linea: T1600 mA, 250 V 5 × 20 ~mm

Cabaggio del connettore di alimentazione

L: Tensione di linea (marrone)

N: Neutro (blu)

Messa a terra (giallo/verde)

Pericolo di scosse elettriche!

Non aprire lo strumento
Non utilizzato mai gli adattatori da tripolare a bipolare o consentire che il collegamento di terra delsystema ND 1200 venga interrotto o scollegato.

Attenzione

Far eseguire modifiche sul cavo di alimentazione soltanto da un elettricista esperto.

Attenzione

Non collegare sistemi di misura o altri strumenti all'ND 1200 con alimentazione inserita.

Normedisicurezza

Le nome di sicurezza generalmente riconosciute dovrebbero essere osservate durante il funzionamento delsystema ND 1200. La mancata osservanza di tali norme potrebbe danneggiare lo strumento o procurare lesionsi al personale. Le nome di sicurezza all'interno delle singole aziende sono naturalmente diverse. Se sussiste un conflitto tra quanto riportato nella presente guidale e le norme dell'azienda che utilizza il systema, sono prioritarie le disposizioni più severe.

Comandi e visualizzazioni

A	Schemo LCD
B	Softkey: passaggio alle funzioni di supporto
C	Tasti di misura: initiazizzazione delle misurazioni
D	Tasti asse: origini zero o predefinita
E	Tasti modo: selezione di unità di misura, origine, sistema di coordinate o guida
F	Tasti di commando: controllo della misurazione
G	Tasto menu: visualizzazione di menu utente
H	Tasti freccia: menu di navigazione
I	Tasti di scelta rapida: programmabili per funzioni di uso Frequente
K	Tastiera numerica: inserimento di dati numerici
L	Tasto di invio/stampa: trasmissione dei dati di misura a PC, stampante USB o chiave USB
M	Tasto LCD On/Off: accensiono o spegnimento dello schermo LCD, cancellazione di dati, origini e allineamenti

Collegamenti sul retro dello strumento

8Libero

1	Interruttore di accensione
2	Collegamento di alimentazione con fusibile
3	Messa a terra (messa a terra di protezione)
4	Ingressi encoder, asse X, Y, Z e Q per sistemi di misura lineari e trasduttori rotativi. Interfaccia specificata al momento dell'accusto
5	Interfaccia RS-232-C per collegamento PC. Il cavo RS-232 non deve includere crossover
6	Connettore cavo ottico per sensore dello schermo del proiettre di profilo (opzionale)
7	Connettore cavo ottico per sorgente di luce del proiettre di profilo (opzionale)

Collegamenti sul lato dello strumento

9	Audio out, per jack audio/cuffie da 3,5 mm, mono, 8 Ohm
10	USB, interfaccia tipo A per stampante o memoria dati
11	Interfaccia accessoria remota RJ-45 per interruptore a pedale o tastiera remota opzionali. I due accessori remoti opzionali possono essere collegati simultaneamente utilizzato uno splitter RJ-45

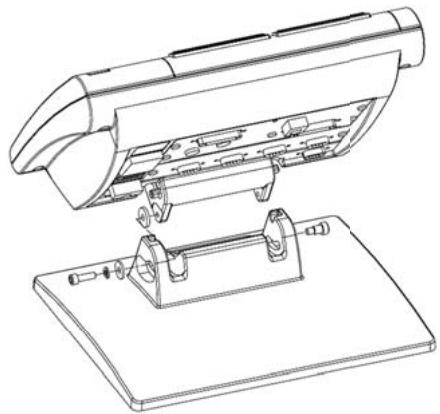

Montaggio

Il visualizzatore ND 1200 è fissato alle aperture orientabili del supporto di montaggio o a un braccio di supporto con vite di spallamento, vite con cappuccio e relative rondelle.

Importante
Da osservare
A titolo informativo

HEIDENHAIN

• Premere l'INTERRUPTORE DI ALIMENTAZIONE per accendere l'ND 1200. Viene visualizzata la videata di avvio (ades. versione ND 1204).

• Premere il tasto FINISH per visualizzare le posizioni attuali degliassi sulla videata DRO.

Configurazione del software

I parametri operativi del visualizzatore ND 1200 devono essere configurati prima di utilizzato per la prima volta e agli volta che cambiamo i requisiti della misurazione del pezzo, dei rapporti e della comunità.

Le impostazioni rimangono attive finché:

• si cambia la batteria di backup dei dati
• si cancellano i dati e le impostazioni
• vengono eseguiti aggiornamenti software

Attenzione

I parametri di configurazione controllano il funzionamento del visualizzatore ND 1200 e sono protetti da password. Soltanto personale qualificato deve essere a conoscenza della password per accedere alle videate di configurazione.

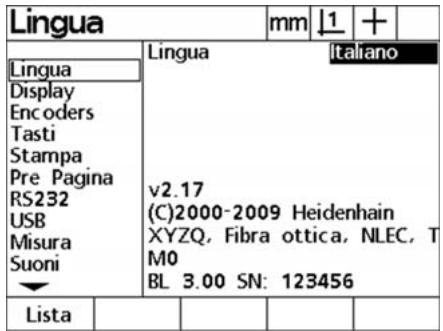

1. Accesso al menu di configurazione

Premere il tasto MENU e quando premere il softkey SETUP. Viene visualizzato il menu di configurazione.

2. Selezione della lingua

Evidenziare il Campo LINGUA e premere il softkey LISTA. Viene visualizzata una lista delle lingue disponibili. Evidenziare la lingua desiderata e premere il tasto ENTER.

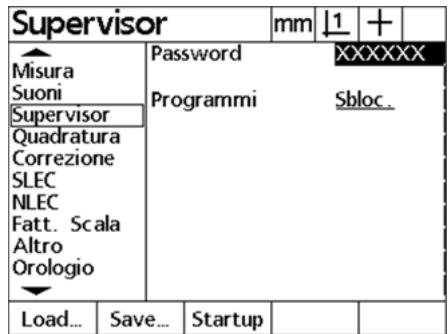

3. Inserimento della password

Utilizzato i tasti FRECCIA per navigare nella videata di configurazione SUPERVISOR.
- Evidenziare il Campo PASSWORD e insertire la password.

4. Configurazione dell'encoder

Utilizzato i tasti FRECCIA per navigare nella videata di configurazione ENCODERS.
- Selezionare un asse e insere i parametri richiesti dell'encoder.
- Abilitare ZERO AVVIO se si utilizes uno zero macchina per la corazione erre.
Ripetere la configurazione per tutti gliassi.

5. Calibrazione del sensore ottico (opzionale)

• Premere il tasto MENU, premere il softkey BORDO e quindi premere il softkey LIV.LUCE. Viene visualizzata la videata LIVELLI LUCE.
• Registrate la posizione delle estremità del cavo del sensore e del sensore di riferimento per ottenere all'incirca REF = 255 SCR = 128

6. Calibrazione della quadratura della tavola

• Allineare il master di calibrazione della quadratura all'asse di riferimento.
• Premere il tastingo MENU, premere il softkey SETUP e quindi navigare nella videata Quadratura.
• Inserire il master di calibrazione ANGOLO, scegliere un ASSE PRINC. e premere il softkey CALIBRA.
• Seguire le istruzioni visualizzate sullo schermo.

7. Correzione erre

I metodi di correzione erre lineare, lineare a segmenti e non lineare possono essere utilizzati per compensare gli errorsi di misura di encoder e macchina. Consultare il manuale utente ND 1200 per le istruzioni.

8. Fattore di Scala della misurazione

Il fattore di Scala per misurazioni lineari cui è possederò applicato quando i pezzi da misurare devono essere ingranditi o ridotti.

• Premere il tastingo MENU, premere il softkey SETUP e quindi navigare nella videata FATT. SCALA.
• Inserire il MOLTIPLIC. desiderato, evidenziare il Campo ATTIVO e premere il softkey Sì perabilitare la riproduzione in Scala.

9. Configurazione dell'annotazione di misura

• Premere il tastingo MENU, premere il softkey SETUP e quindi navigare nella videata MISURA.
• Evidenziare il Campo ANNOTAZIONE e premere il softkey REGR. o PROG. per determinare il numero di punti rilevati durante una misurazione. REGR.: misurare i punti desiderati PROG.: misurare i punti predefiniti Il numero predeterminato cui è essere inserito per misurazioni di punti, linee e cerchi.

10. Formattazione della visualizzazione

• Premere il tastingo MENU, premere il softkey SETUP e quindi navigare nella videata DISPLAY.
• Inserire le risoluzioni di visualizzazione desiderate e altri parametri.

Nota

Le funzioni di configurazione disponibili sono molte di più dei parametri minimi illustrati qui. Consultare il manuale utente ND 1200 per le istruzioni dettagliate.

Funzionamento

Operazioni preliminari alla misurazione

1.AccensionediND1200

• Controllare i collegamenti del visualizzatore ND 1200.
• Premere l'INTERRUPTORE DI ALIMENTAZIONE per accendere l'IND 1200. Premere quando il tasting FINISH per visualizzare la videata DRO.

2. Definizione zero macchina (opzionale)

Spostare la tavola per superare gli indici di riferimento e definitegli zero meccanici se il systemà è stato configurato per definite zero macchina all'avvio.

Nota

Lo zero macchina ripetibile è richiesto quando si impiega la correzione erre SLEC o NLEC. Consultare il manuale utente per informazioni dettagliate.

3. Sezione dell'unità di misura

Premere il tasto di modo UNITÀ DI MISURA per passare da pollici a millimetri e viceversa.

4. Selezione dell'origine

Premere il tasting ORIGENE per passare da Origine 1 a Origine 2 e viceversa.

5. Sezione delle coordinate

Premere il tasto COORDINATE per passare dal sistema di coordinate cartesianano a quello polare.

6. Sezione del tipo di sonda (opzionale)

Premere il softkey SONDA per scorrere i tipi di sonda visualizzati nell'angolo in alto a destra della videata DRO.

7.Calibrazione del sensore ottico (opzionale)

Premere il softkey CALIBRA per calibrare il sensore ottico.

Rilevamento di punti

I punti vengono rilevati con reticolo o con rilevamento del sensore ottico (opzionale). Il numero di punti rilevati viene visualizzato nell'angolo in alto a sinistra dello schermo LCD.

1. Rilevamento con reticolo

• Spostare la tavola per posizionare il reticolo sopra il punto desiderato della figura.
• Premere il tasting enter.

2. Rilevamento con sensore ottico

• Spostare la tavola per passare il sensore ottico sopra un bordo. Il visualizzatore ND 1200 emette un segnale acustico una volta rilevato il bordo.

Nota

Cercare di superare il bordo in perpendicularare.

• Premere il tasto ENTER quando non si utilizza l'immissione automatica del punto (Auto E).

Allineamento del pezzo

Eseguire un allineamento per eliminare gli errorsi di coseno derivanti da pezzi erroneamente allineati.

1. Allineamento del pezzo sulla tavola

Allineare il bordo di riferimento del pezzo all'asse di misura.

2. Esecuzione dell'allineamento

• Premere il tasting MISURA ALLIN per iniziare l'allineamento.
• Misurare i punti lungo il bordo del pezzo allineato all'asse di riferimento.
• Premere il tasting FINISH per completing l'allineamento.

Creazione dell'origine

Misurare, costruire o create un punto di riferimento e premere il tasto dell'asse X e Y per azzerare o predefinire un'origine per le misurazioni.

Misurazione di figure

Le figure si misurano selezionando il tipo di figura (o Measure Magic), rilevando i punti e quindi premendo il tasting FINISH.

1. Misurazione di un punto

Premere il tasting MISURA PUNTO, rilevare un punto e premere il tasting FINISH.

2. Misurazione di una linea

Premere il tasto MISURA LINEA, rilevare puncti sulla linea e premere il tasto FINISH.

3. Misurazione di un cerchio

Premere il tasto MISURA CERCHIO, rilevare puncti sulla circonferenza del cerchio e premere il tasto FINISH.

4. Misurazione di una distanza

Premere il tasting MISURA DISTANZA, rilevare un punto su ciascuna estremità della distanza e premere il tasting FINISH.

5. Misurazione di un angolo

Premere il tasto MISURA ANGOLO, rilevare due punti su ciascun lato dell'angolo e premere il tasto FINISH.

6. Uso di Measure Magic

Premere il tasting MEASURE MAGIC, rilevare punti su una figura e premere il tasting FINISH. Il tipo di figura viene determinato in base ai punti rilevati.

Creazione di figure

Le figure si creano selezionando il tipo di figura da creare, inserendo i dati richiesti della figura e quando premendo il tasting FINISH.

1. Definizione del tipo di figura

Premere un tasting MISURA per specificare il tipo di figura da create e quindi premere il softkey CREA.

2. Inserimento dei dati della figura

Inserire i dati nei campi presenti sullo schermo.

3. Completamento della creazione

Premere il tasting FINISH per completare la creazione della figura. La nuova figura creata viene riportata nella lista di figure.

Costruzione di figure

Le figure si costruiscono selezionando il tipo di figura da costruire, selezionando le figure di riferimento e quindi premendo il tasto FINISH.

1. Definizione del tipo di figura

Premere un tasto MISURA per specificare il tipo di figura da costruire.

2. Inserimento di una figura di riferimento

Evidenziare una figura di riferimento nella lista e premere il tasto ENTER. Un segno di spunta viene riportato accanto alla figura di riferimento.

3. Inserimento di tutte le autres figure di riferimento

Continuare a evidenziare e a inserire le figure di riferimento finché tutte le figure di riferimento desiderate sono provviste di segno di spunta.

4. Completamento della costruzione

Premere il tasto FINISH per completare la costruzione. La nuova figura costruita viene riportata nella lista di figure.

Applicazione delle tolleranzi

Le tolleranze si applicano selezionando una figura, premendo il softkey TOL, inserendo i dati di tolleranza e premendo il tasto FINISH.

1. Selezione di una figura

Utilizzare i tasti FRECCIA per evidenziare la figura nella lista.

2. Attivazione del softkey TOL

I tipi di tolleranza sono visualizzati in basso sullo schermo.

3. Sezione del tipo di tolleranza

Premere il softkey per selezionare il tipo di tolleranza desiderato.

4. Immissione dei dati

Inserire i dati nominali e di tolleranza nei campi di dati forniti nella videata delle tolleranze.

5. Applicazione dei dati di tolleranza

Premere il tasto FINISH per applicare i dati di tolleranza. Un segno di spunta indica le tolleranzi approvate. Una croce indica una tolleranza respinta. Inserire i dati di tolleranza se desiderato premendo il softkey EDIT.

6. Completamento della tolleranza

Premere il tasto FINISH per completare la tolleranza. Unaindicazione di tolleranza approvata o respinta viene riportata accanto al softkey TOL.

Programmazione

I programmi sono sequenze registrate di attività di misura o eseguite dall'opereatore, memorizzate nel visualizzatore ND 1200 per eseguirle di nuovo in seguito quando si ispezionano pezioni identici. La presente guida illustra i programmi di registrazione ed esecuzione.

Nota

I programmi possono quindi essereeditati, copiati, salvati e cancellati.Consultare il manuale utente perinformazioni dettagliate.

1. Registrazione di un programma

• Premere il tasto MENU.
• Premere il softkey PROG.
• Premere il softkey REGIST.
• Inserire il numero di un programma.
• Eseguire la misurazione e altre fasi come al solito. La registrazione del programma èindicata nell'angolo in alto a destra dello schermo.
• Per terminare la registrazione, premere il tasto MENU, premere di nuovo il softkey PROG e quindi premere il softkey FINE REG. Il nuovo programmà viene salvato.
• Premere il tasto FINISH per terminare la sessione di programmazione.

2. Esecuzione di un programma

• Premere il tasting MENU.
• Premere il softkey PROG.
• Evidenziare il numero di un programma.
• Premere il softkey ESEGUI. Viene visualizzata la videata Posizione Attuale.
• Premere il softkey VISTA per visualizzare la zona attiva durante il rilevamento dei punti.
• Il programma si arresta automaticamente una volta eseguiti tutti i passi del programma.
• Premere il tasto FINISH per terminare la sessione di programmazione.

3. Cancellation di un programma

• Premere il tasting MENU.
• Premere il softkey PROG.
• Evidenziare il numero di un programma.
• Premere il softkey ELIMINA. Il programma viene cancellato.

Nota

Prestare attenzione nella cancellazione dei programmi e procedere prima al backup del programma. I programmi cancellati non sono essere ripristinati.

• Premere il tasting FINISH per terminare la sessione di programmazione.

4. Backup di programmi

E possible create backup di programmi salvandoli in un file settings ND 1200 su una chiave USB.

• Inserire una chiave USB vuota nella porta USB sul lato del visualizzato ND 1200.
• Premere il tasto MENU.
• Premere il softkey SETUP.
• Evidenziare la你可以 di menu SUPERVISOR.
• Evidenziare il Campo di dati PASSWORD.
• Inserire la password del supervisor.
• Premere il softkey SALVA... per salvare i programmi con il file settings ND 1200.
• Premere il tasto FINISH per terminare la sessione di programmazione.

Rapporti dei risultati

I rapporti dei risultati sono essere inviata a una stampante USB, a una chiave USB o a un PC. La destinazione del rapporto è specificata nelle videate STAMPA, RS-232 e USB.

Nota

Consultare il manuale utente ND 1200 sul sostro site web all'indirizzo: www.heidenhain.it per informazioni dettagliate.

• Premere il tasto INVIA/ STAMPA per trasmettere i rapporti dei risultati.

1. SeLECTIONAR una caracteristica
