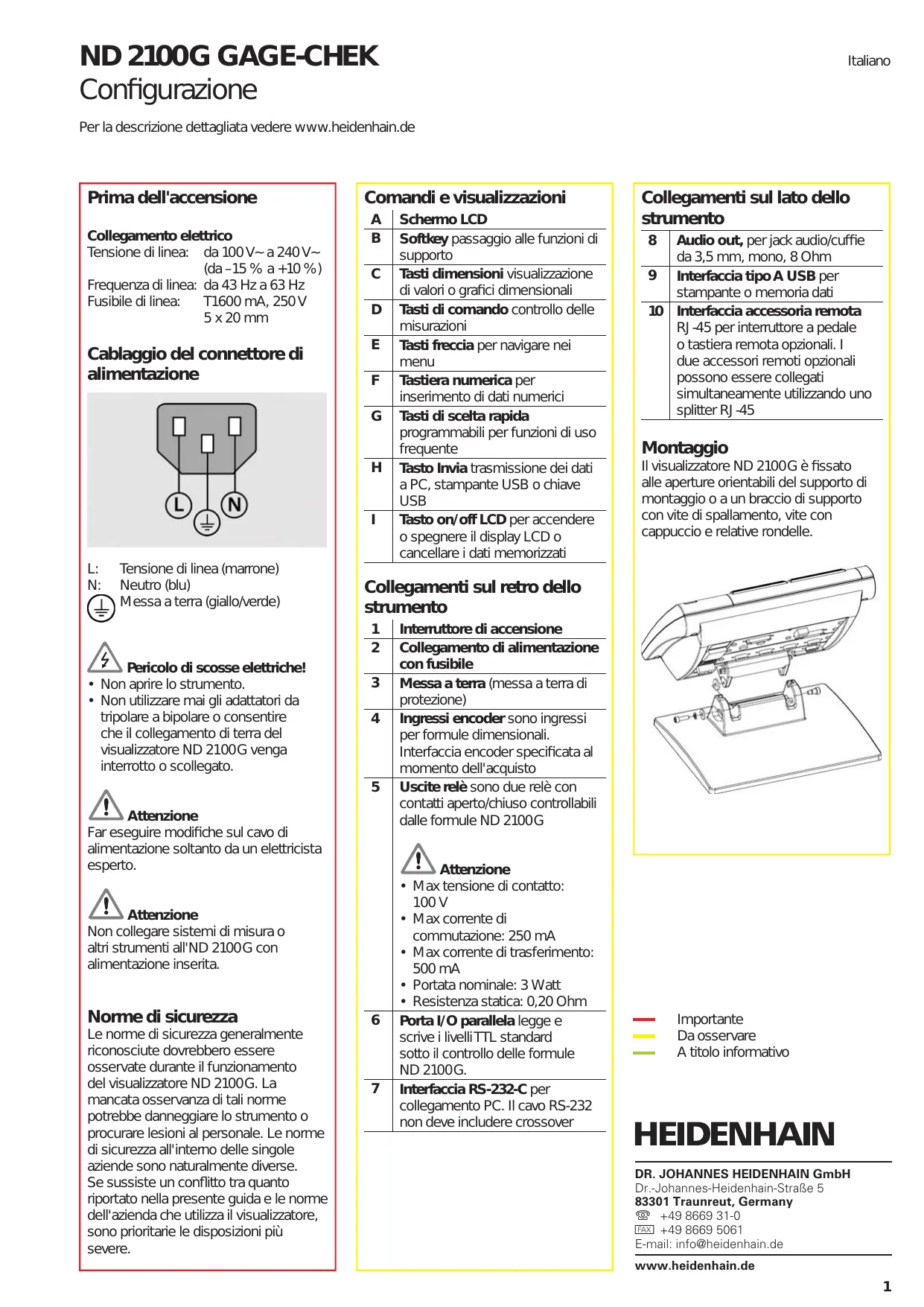

MANUALE UTENTE ND 2100G HEIDENHAIN
Prima dell'accensione
Collegamento elettrico
Tensione di linea: da 100V~ a 240V~
(da -15 % a + 10 %)
Frequenza di linea: da 43 Hz a 63 Hz
Fusibile di linea: T1600 mA, 250 V
5 × 20 ~mm
Cagliaggio del connettore di alimentazione

L: Tensione di linea (marrone)
N: Neutro (blu)
Messa a terra (giallo/verde)

Pericolo di scosse elettriche!
Non aprire lo strumento.
Non utilizzato mai gli adattatori da tripolare a bipolare o consentire che il collegamento di terra del visualizzatore ND 2100G venga interrotto o scollegato.

Attenzione
Far eseguire modifiche sul cavo di alimentazione soltanto da un elettricista esperto.

Attenzione
Non collegare sistemi di misura o altri strumenti all'ND 2100G con alimentazione inserita.
Normedi sicurezza
Le nome di sicurezza generalmente riconosciute dovrebbero essere osservate durante il funzionamento del visualizzatore ND 2100G. La mancata osservanza di tali norme potrebbe danneggiare lo strumento o procurare lesioni al personale. Le nome di sicurezza all'interno delle singole aziende sono naturalmente diverse. Se sussiste un conflitto tra quanto riportato nella presente guida e le norme dell'azienda che utilizza il visualizzatore, sono prioritarie le disposizioni più severe.
Comandi e visualizzazioni
| A | Schemo LCD |
| B | Softkey passaggio alle funzioni di supporto |
| C | Tasti dimensioni visualizzazione di valori o grafici dimensionali |
| D | Tasti di lavoro controllo delle misurazioni |
| E | Tasti freccia per navigare nei menu |
| F | Tastiera numerica per inserimento di dati numerici |
| G | Tasti di scelta rapida programmabili per funzioni di uso Frequente |
| H | Tasto Invia trasmissione dei dati a PC, stampante USB o chiave USB |
| I | Tasto on/off LCD per accendere o spegnere il display LCD o cancellare i dati memorizzati |
Collegamenti sul retro dello strumento
| 1 | Interruttore di accensione |
| 2 | Collegamento di alimentazione con fusibile |
| 3 | Messa a terra (messa a terra di protezione) |
| 4 | Ingressi encoder sono ingressi per formule dimensionali. Interfaccia encoder specificata al momento dell'acquisto |
| 5 | Uscite relè sono due relè con contatti aperto/chiuso controllabili dalle formule ND 2100G Attenzione • Max tensione diicontatto: 100 V • Max corrente di commutazione: 250 mA • Max corrente ditrasferimento: 500 mA • Portata nominale: 3 Watt • Resistenza statica: 0,20 Ohm |
| 6 | Porta I/O parallela legge e scrive i livelli TTL standard fatto il controllo delle formule ND 2100G. |
| 7 | Interfaccia RS-232-C per collegamento PC. Il cavo RS-232 non deve includere crossover |
Collegamenti sul lato dello strumento
| 8 | Audio out, per jack audio/cuffie da 3,5 mm, mono, 8 Ohm |
| 9 | Interfaccia tipo A USB per stampante o memoria dati |
| 10 | Interfaccia accessory remota RJ-45 per interruptore a pedale o tastiera remota opzionali. I due accessori remoti opzionali possono essere collegati simultaneamente utilizzato uno splitter RJ-45 |

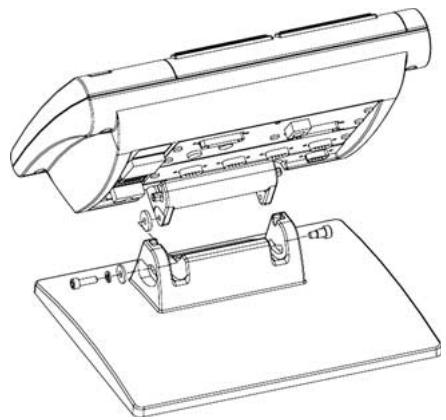

Montaggio
Il visualizzatore ND 2100G è fissato alle aperture orientabili del supporto di montaggio o a un braccio di supporto con vite di spallamento, vite con cappuccio e relative rondelle.

- Importante
- Da osservare
- A titolo informativo
HEIDENHAIN
Lo schermo LCD visualizza una serie di videate selezionate dall'utente che mostrano valori dimensionali attuali, risultati di prove superate e non superate, grafici dei valori dimensionali, grafici di controllo dei processi statistici o tabelle di dati e opzioni di configurazione. Passare da una videata all'altra utilizzato i softkey riportati in basso sullo schermo LCD.

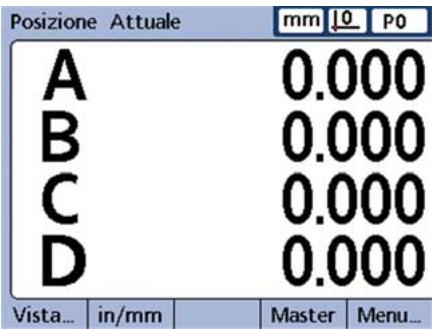

Videata del valore attuale
La videata Valore Attuale viene visualizzata durante l'insertimento della corrente e la comparsa della videata di benvenuto. Vengono visualizzati i valori attuali di un massimo di 4 dimensioni. L'unità di misura, la data corrente e il numero di pezzo o il numero di pezzo corrente vengono visualizzati nell'angolo in alto a destra dello schermo.

Utilizzare i tasti FRECCIA per scorrere le dimensioni se sono attive più di 4 dimensioni. Premere il softkey DRO per visualizzare la videata Valore Attuale da altre videate.
Videate di visualizzazione
Premere il softkey Vista per visualizzato:
- grafici della cronistica dei valori dimensionali
- istogrammi di valori dimensionali
- visualizzazioni a barre o a indice dei valori attuali
- tabelle o statistiche di dati

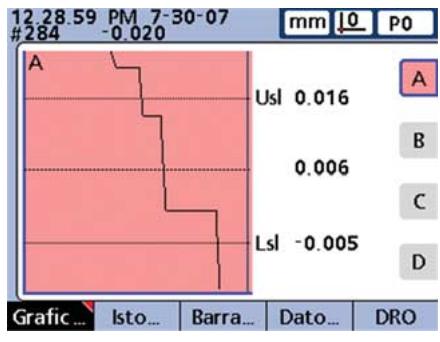

Grafici
Premere il softkey GRAF... per visualizzare i grafici dei valori dimensionalali.

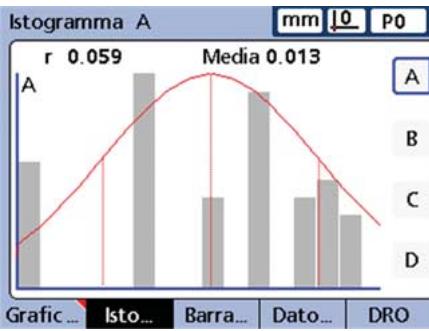

Istogrammi
Premere il softkey ISTO... per visualizzare i grafici dei valori dimensionali.

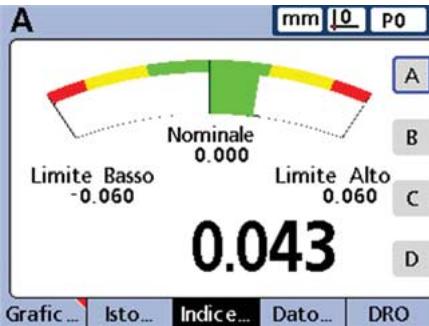

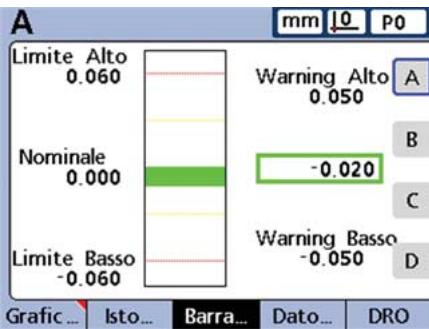

Visualizzazioni a barre o a indice
La scelta tra visualizzazione a barre o a indice viene eseguita nella videata di configurazione della visualizzazione.
Premere il softkey BARRE per visualizzare un grafico a barre dei valori dimensionali.

Premere il softkey INDICE per visualizzare un indice dei valori dimensionali.

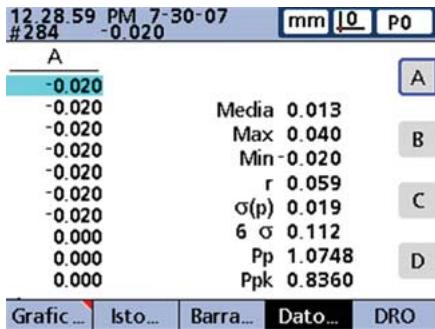

Tabelle o statistiche di dati
Premere il softkey DATI per visualizzare una tabella di dati con statistiche PLC.

Accensione iniziale
- Premere l'INTERRUPTORE DI ALIMENTAZIONE per accendere l'ND 2100G. Viene visualizzata la videata di avvio.
ND 2100G
- Premere il tasting FINISH per visualizzare i valori dimensionali attuali nella videata Valore Attuale.
Configurazione del software
I parametri operativi del visualizzatore ND 2100G devono essere configurati prima di utilizzato per la prima volta e agli volta che cambiano i requisiti della misurazione del pezzo, dei rapporti e della comunità.
Le impostazioni rimangono attive finché:
- si cambia la batteria di backup dei dati
- si cancellano i dati e le impostazioni
- vengono eseguiti aggiornamenti software

Attenzione
I parametri di configurazione controllano il funzionamento del visualizzatore ND 2100G e sono protetti da password. Soltanto personale qualificato deve essere a conoscenza della password per accedere alle videate di configurazione.

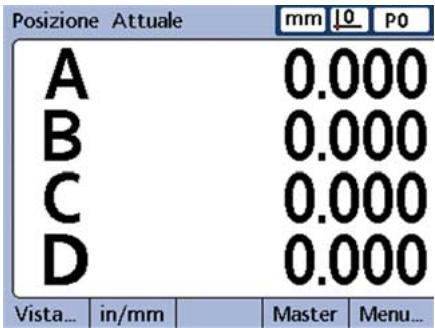

1. Visualizzazione del menu di configurazione
- Premere il softkey MENU per visualizzazione le loro menu sopra i softkey.

- Premere il softkey SETUP per visualizzare il menu di configurazione sul lato sinistro dello schermo LCD.
Vedi in/mm Origine... Extra Setup
Utilizzare i tasti FRECCIA per spostarsi nel menu di configurazione e per procedere alle selezioni.

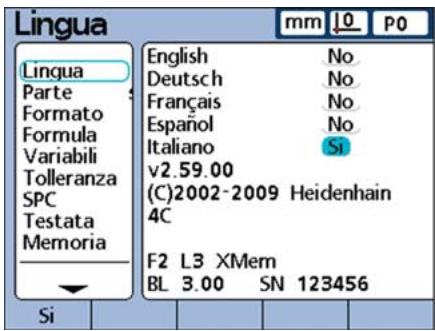

2. Selezione della lingua
Selezionare la lingua desiderata e premere quindi il softkey Sl.
3. Insertimento della password del supervisor
Visualizzare la videata SUPERVISOR e inserire la relativa PASSWORD.
4. Configurazione degli encoder
- Visualizzare la videata ENCODERS e selezionare il CANALE dell'encoder desiderato.
- Inserire tutti i parametri richiesti dell'encoder.
- Ripetere la configurazione per tutti i canali dell'encoder. Selezionare altri canali utilizzando i softkey DEC o INC. Se desiderato, applicare le impostazioni del canale attuale a tutti gli altri canali utilizzato il softkey APPLICA TUTTI.

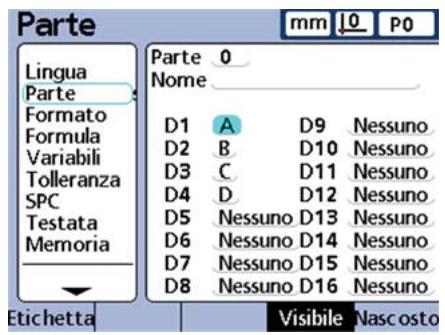

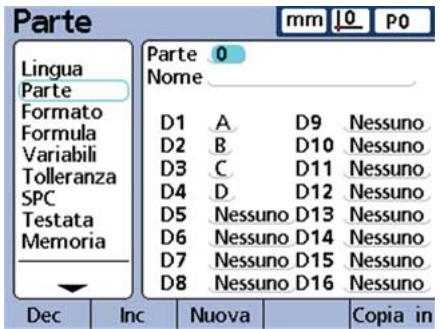

5. Denominazione di pezzi e dimensioni
- Visualizzare la videata DIMENSIONI e selezionare il Campo PEZZO.
- Selezionare altri pezioni utilizzando i softkey DEC o INC. Premere il softkey NUovo per aggiungere un nuovo pezzo.

- Selezionare il Campo NOME.
-
I pezzi possono essere identificati per numero o nome. Se desiderato, premere il softkey LABEL per denominare il pezzo corrente
-
Selezionare la prima dimensione del pezzo.
- Mantenere il nome di default della dimensione o premere il softkey LABEL per rinominare la dimensione.
- Selezionare e rinominare le dimensioni restanti come desiderato.

6. Configurazione del display LCD
Visualizzare la videata DISPLAY e selezionare le relative caratteristiche desiderate.
7. Configurazione dei formati di visualizzazione
- Visualizzare la videata FORMATi e selezionare il Campo DIMENSIONE.
- Inserire i parametri di visualizzazione desiderati per la dimensione.
- Ripetere la configurazione per tutte le dimensioni. Selezionare dimensioni individuali utilizzando i softkey DEC o INC oppure applicare le impostazioni alla dimensione corrente a tutte le altre utilizzato il softkey APPLICATUTTI.
8. Creazione di formule dimensionali
Il visualizzatore ND 2100G utilizes le formule per convertire gli ingressi dei canali encoder in valori dimensionali indicati sullo schermo.
Le formule dimensionali di defaulttrasferite con il visualizzatore ND 2100Gmostrano simpliciente i valori deicanali di ingresso encoder come inquesto esempio della dimensione A, alla quale è assegnato il valore del canaleencoder C1:
$$ A = C 1 $$
Le formule più complicés vengono create nella videata di configurazione FORMULE che gestisce uno o più canali di ingressso encoder per realizzare misurazioni sofisticate. In questo esempio, il canale encoder C1 è utilizzato nelle funzioni di controllo tolleranzi per realizzare una misurazione di eccentricità di una barra rotante:

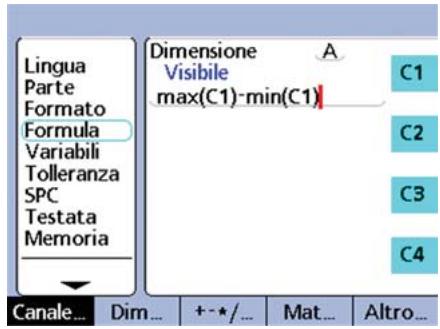

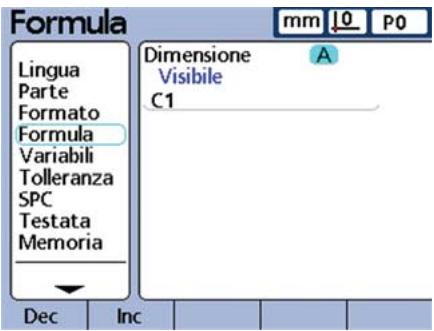

Creazione di una formula
- Visualizzare la videata FORMULE e selezionare la DIMENSIONE desiderata utilizzato i softkey DEC o INC.

- Spostarsi nella riga Formula e insertire una formula utilizzando le funzioni visualizzate sul lato destro dello schermo. Le funzioni delle formule si modificano utilizzato i softkey riportati in basso sullo schermo.


Nota
Il visualizzatore ND 2100G comprende una vasta gamma di funzioni per formule base e avanzate. Consultare il manuale utente per le istruzioni dettagliate.
Operazioni preliminari alla misurazione
1. Accensione di ND 2100G
- Controllare i collegamenti del visualizzatore ND 2100G.
- Premere l'INTERRUPTORE DI ALIMENTAZIONE per accendere I'ND 2100G. Al termine dell'inizializzazione del sistema viene visualizzata la videata VALORE ATTUALE.
| Posizione Attuale | mm | L0 | P0 | |
| A | 0.000 | |||
| B | 0.000 | |||
| C | 0.000 | |||
| D | 0.000 | |||
| Vista... | in/mm | Master | Menu... | |
2. Definizione di un riferimento di misura
Definire i riferimenti per i canali encoder prima di procedere alla misurazione.
Definizione di un riferimento di misura
- Premere il softkey MASTER per visualizzare la videata Master.
- Portarsi nel Campo VALORE MASTER del canale encoder desiderato.
- Posizione l'encoder contro la superficie di riferimento.
- Inserire il valore di riferimento desiderato (zero o l'offset desiderato) nel Campo VALORE MASTER.
| Impostazione Master 1 | mm | 0 | P0 | |
| Valore Master | Attuale | |||
| C1 = | 0.0000000 | …… | 0.0000000 | ○ |
| C2 = | ___________ | …… | 0.0000000 | |
| C3 = | ___________ | …… | 0.0000000 | |
| C4 = | ___________ | …… | 0.0000000 | |
- Premere il tasto ENTER e rispondere alla domanda di conferma. Accanto al valore ATTUALE viene visualizzato un punto verde ad indicate il completamento della calibrazione del canale.
Esecuzione delle misurazioni
1. Misurazione di superfici
Misurare un singolo punto con un canale dell'encoder o punti multipli simultaneamente con canali multipli dell'encoder.
2. Inserimento dei dati misurati
Premere il tasto ENTER quando sul display LCD vengono visualizzate le misurazioni. I relativi dati vengono inserti nel database dell'ND 2100G.

Nota
Le funzioni delle formule avanzate
possono essere impiegate per
eseguire misurazioni sequentiali e
semiautomatiche.Consultare il manuale utente per le istruzioni dettagliate.
Applicazione delle tolleranzi
1. Sezione di una dimensione
- Premere il softkey MENU e quindi il softkey SETUP per visualizzare il menu di configurazione.
- Visualizzare la videata Tolleranzi e selezionare la DIMENSIONE desiderata utilizzato i softkey DEC e INC.
| Toleranza mm L0 P0 | ||
| Lingua Parte Formato Formula Variabili Toleranza SPC Testata Memoria | Dimensione A Max Nom + 0.065 Limite Nom + 0.060 Warn Nom + 0.050 Nominale 0.000 Warn Nom - 0.050 Limite Nom - 0.060 Min Nom - 0.065 Allarme Audio Nessuno | |
| Dec | Inc | Limiti +/- ApplyAll |
2. Impostazione dei valori di tolleranza
- Inserire i valori NOMINALE, ALLARME, LIMITE e MAX.
- Portarsi nel Campo ALLARME AUDIO eutilizzare i softkey per selezionare NESSUNO,ALLARME o LIMITI.

Nota
Alle dimensioni possono essere applicativolti tipi di tolleranze.Consultare il manuale utente per le istruzioni dettagliate.
Visualizzazione dei dati misurati
I risultati delle misurazioni sono essere visualizzati in grafici, istogrammi e tabelle di dati come descriptto in precedenza. Consultare il manuale utente per le istruzioni dettagliate.
Rapporti dei risultati
I dati dei risultati possono essere inviate a una stampante USB, a una chiave USB o a un PC. Il formato, il tipo e la destinazione del rapporto sono nelle modificati nelle videate di configurazione. La configurazione di default è illustrata di seguito.
Per stampare: premere il tasto INVIA per inviare i dati alla porta USB.
Per inviare dati a un PC:
- Premere il softkey MENU per visualizzare i menu in basso sullo schermo LCD.
- Premere il softkey EXTRA per visualizzare il menu Extra.
- Selezionare la funzione INVIA e premere il tasto ENTER per trasmettere i datitramite la porta RS-232.

Ciclo
DMS/DD
Fast3
Invia
InviaRec
Lock Ch
Parte?
Rag/Dia
Recall
Rst Din

Nota
Consultare il manuale utente dell'ND 2100G per le possibili alternative relative alla stampa e alla trasmissione dei dati.
Salvataggio e recupero dei dati
Le impostazioni e i dati di misura del visualizzatore ND 2100G sono essere salvatianche su una chiave USB e recuperatioppure caricati su un'alto
systema identico in un secondo tempo. Salvataggio e recuperero dei dati
- Inserire una chiave USB nell'ND 2100G.
- Premere il softkey MENU e quindi il softkey SETUP per visualizzare il menu di configurazione.
- Visualizzare la videata Supervisor e selezionare il campo PASSWORD. Inserire la password, se necessario.
- Premere il softkey SALVAX per salvare le impostazioni e i dati di misura.
- Premere il softkey CARICAX per recuperare le impostazioni e i dati.

Nota
Le funzioni di uso frequente possono essere configurate nei tasti del pannello frontale utilizzando la funzione Tasti illustrata nel manuale utente.
