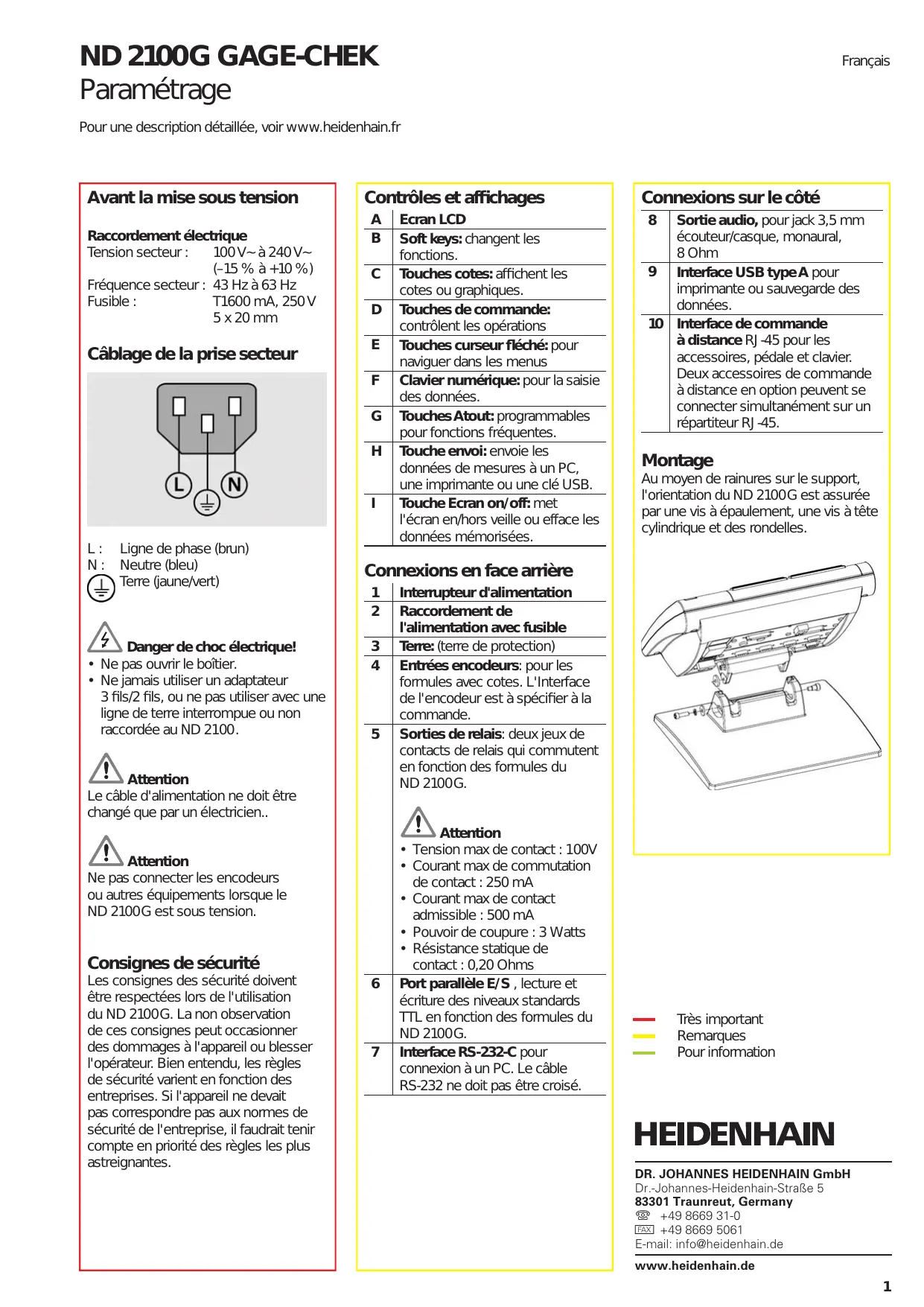

MODE D'EMPLOI ND 2100G HEIDENHAIN

Avant la mise sous tension

Raccordement electrique

Tension secteur : £ 100 V~ à 240 V~

(-15% à + 10%)

Fréquence secteur : 43 Hz à 63 Hz

Fusible : T1600 mA, 250 V

5 × 20 ~mm

Câblage de la prise secteur

HEIDENHAIN ND 2100G - Câblage de la prise secteur - 1

L: Ligne de phase (brun)

N: Neutre (bleu)

HEIDENHAIN ND 2100G - Câblage de la prise secteur - 2

Terre (jaune/vert)

HEIDENHAIN ND 2100G - Câblage de la prise secteur - 3

  • Ne pas ouvrir le boitier.
  • Ne jamais utiliser un adaptateur 3 fils/2 fils, ou ne pas utiliser avec une ligne de terre interrompue ou non raccordée au ND 2100.

HEIDENHAIN ND 2100G - Câblage de la prise secteur - 4

Attention

Le cable d'alimentation ne doit etre changé que par un electricien..

HEIDENHAIN ND 2100G - Attention - 1

Attention

Ne pas connecter les encodeurs ou autres équipements lorsque le ND 2100G est sous tension.

Consignes de sécurité

Les consignes des sécurité doivent être respectées lors de l'utilisation du ND 2100G. La non observation de ces consignes peut occasionner des dommages à l'appareil ou blesser l'opérateur. Bien entendu, les règles de sécurité varient en fonction des entreprises. Si l'appareil ne avait pas correspondé pas aux normes de sécurité de l'entreprise, il faudrait tener compte en priorité des règles les plus astreignantes.

Contrôles et affichages

AEcran LCD
BSoft keys: changent les fonctions.
CTouches cotes: affichent les cotes ou graphiques.
DTouches de commande: contrôle les opérations
ETouches curseur fléché: pour naviguer dans les menus
FClavier numérique: pour la saisie des données.
GTouches Atout: programmables pour fonctions gratuites.
HTouche envoi: envoie les données de mesures à un PC, une imprimante ou une clé USB.
ITouche Ecran on/off: met l'écran en/hors veille ou efface les données méorisées.

Connexions en face arriere

1Interrupteur d'alimentation
2Raccordement de l'alimentation avec fusible
3Terre: (terre de protection)
4Entrées encodeurs: pour les formules avec cotes. L'Interface de l'encodeur est à spécifique à la commande.
5Sorties de relais: deux yeux de contacts de relais qui commutent en fonction des formules du ND 2100G. Attention • Tension max de contact : 100V • Courant max de commutation de contact : 250 mA • Courant max de contact admissible : 500 mA • Pouvoir de coupure : 3 Watts • Résistance statique de contact : 0,20 Ohms
6Port parallele E/S , lecture et écriture des niveaux standards TTL en fonction des formules du ND 2100G.
7Interface RS-232-C pour connexion à un PC. Le cable RS-232 ne doit pas être croisé.

Connexions sur le côté

8Sortie audio, pour jack 3,5 mm écouteur/casque, monaural, 8 Ohm
9Interface USB type A pour imprimante ou sauvegarde des données.
10Interface de commande à distance RJ-45 pour les accessoires, pédale et clavier. Deux accessoires de commande à distance en option peuvent se connecter simultanément sur un répartiteur RJ-45.

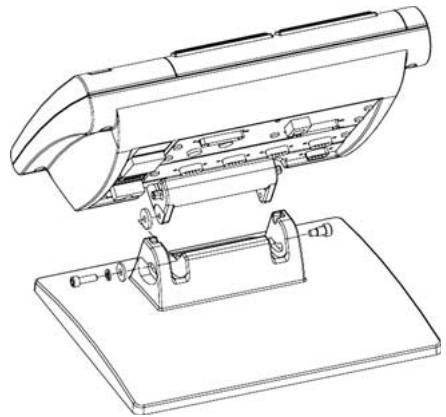

Montage

Au moyen de rainures sur le support, l'orientation du ND 2100G est assurée par une vis à epaulement, une vis à tete cylindrique et des rondelles.

HEIDENHAIN ND 2100G - Montage - 1

Très important
Remarques
Pour information

HEIDENHAIN

L'écran LCD affiche une grande variété d'écrans sélectionnés par l'utilisateur pour afficher les valeurs de cotes courantes, les résultats dans/ hors tolération, graphique de contrôle statistique ou tables de données, et options de paramétrage. La navigation d'un écran à l'autre se fait par les softkeys sous l'écran LCD.

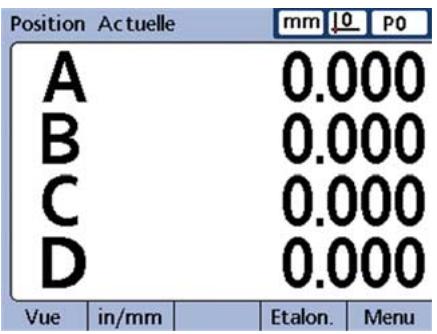

Ecran des valeurs courantes

L'écran des valeurs courantes s'affiche après la mise sous tension et l'écran de démarriage apparait. Les valeurs courantes de 4 cotes max sont affichées. L'unité de mesure, l'origine courante et le nombre ou le nom de la piece courante sont affichés dans le coin en haut à droite de l'écran.

HEIDENHAIN ND 2100G - Ecran des valeurs courantes - 1

Utiliser les FLECHES DU CURSEUR pour afficher les axes si plus de 4 axes sont actifs Appuyer sur la soft key VISU pour afficher l'écran des positions courantes à partir d'autres écrans.

Afficher les écrans

Appuyer sur la softkey Vue pour afficher:

  • Graphe de l'histoire des valeurs de cotes
  • Histogramme des valeurs de cotes
  • Affichage de barres ou cadran des valeurs courantes
  • Tables de données et statistiques

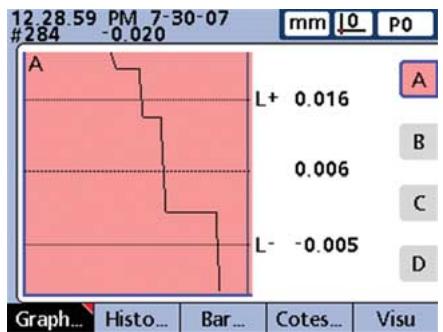

Graphiques

Appuyer sur la soft key GRAPH pour afficher les graphiques des valeurs des cotes.

HEIDENHAIN ND 2100G - Graphiques - 1

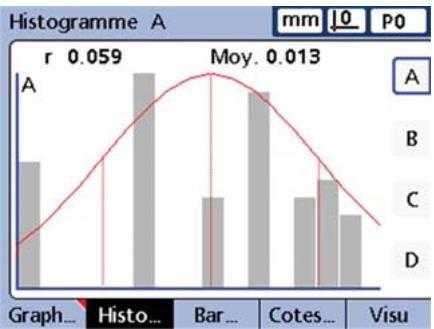

Histogrammes

Appuyer sur la soft key HISTOGRAM pour afficher les graphiques des valeurs de cotes.

HEIDENHAIN ND 2100G - Histogrammes - 1

Affichages de barres et cadran

Lechioix de l'affichage de barres ou cadran est fait dans le setup Affichage

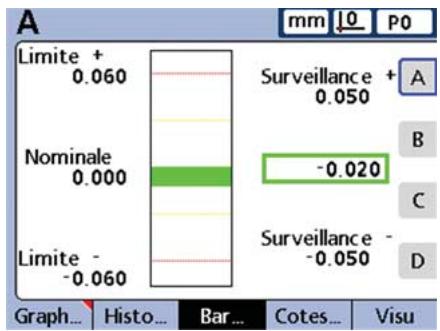

Appuyer sur la softkey BAR pour afficher le diagramme à barres des valeurs des cotes.

HEIDENHAIN ND 2100G - Affichages de barres et cadran - 1

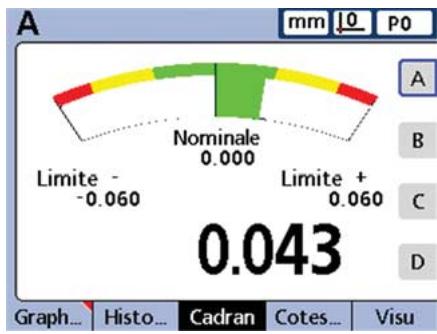

Appuyer sur la softkey CADRAN pour afficher les valeurs dans un cadran.

HEIDENHAIN ND 2100G - Affichages de barres et cadran - 2

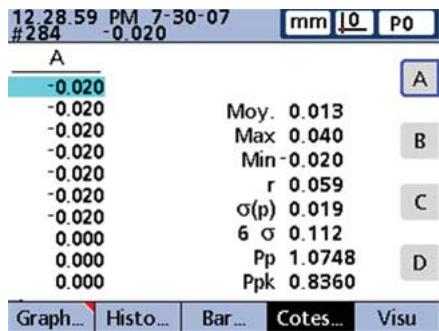

Tables de données et statistiques

Appuyer sur la soft key COTES pour afficher tables des données et statistiques SPC.

HEIDENHAIN ND 2100G - Tables de données et statistiques - 1

Première mise en service

Appuyer sur l'INTERRUPTEUR SECTEUR pour la mise en service du ND 2100G. L'écran de démarrage s'affiche.

ND 2100G

Appuyer sur la touche FINISH pour afficher les valeurs courantes dans l'écran.

Paramétrage

Les paramètres du ND 2100G doivent être configurés avant la première utilisation, et à chaque changement de piece, de création de rapportes et de configurations de communication.

Les paramètres restent en mémoire jusqu'à ce que :

  • La batterie pour la sauvegarde des données soit remplaquee
  • Les données et param. soient effacés
  • Une mise à jour du logiciel soit executée

HEIDENHAIN ND 2100G - Paramétrage - 1

Attention

Les paramètres de Setup définissant l'utilisation du ND 2100G et sont protégés par un mot de passer. Le mot de passer du menu Setup ne doit être diffusé qu'à des personnes qualifiées.

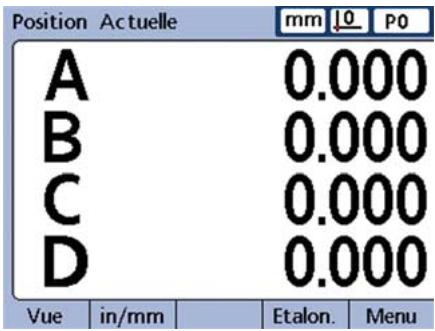

1. Affiche le menu setup

Appuyer sur la touche MENU pour afficher les soft keys du menu.

HEIDENHAIN ND 2100G - Affiche le menu setup - 1

  • Appuyer sur la soft key SETUP pour afficher le menu setup à gauche de l'écran LCD.

HEIDENHAIN ND 2100G - Affiche le menu setup - 2

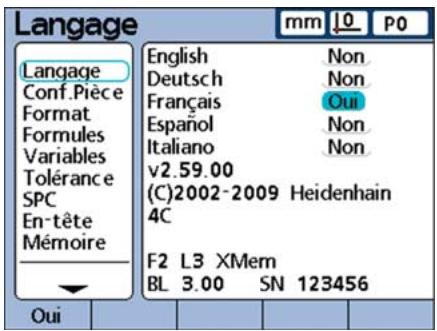

Utiliser les TOUCHES FLECHÉES pour naviguer dans le menu setup etmettre la seLECTION en surbrillance.

HEIDENHAIN ND 2100G - Affiche le menu setup - 3

2. Choisir la langue

Mettre en surbrillance le langage souhaité et appuyer sur la softkey OUI.

3. Saisir le mot de passer du superviseur

Naviguer dans l'écran SUPERVISEUR et saisir le MOT DE PASSE du superviseur.

4. Paramétr les encodeurs

  • Naviguer dans l'écran CANAUX etmettre en surbrillance le CANALsouhaité de l'encodeur.
  • Introduire tous les param. encoder.
  • Répéter le paramétrage pour tous les encodeurs. Sélectionner un autre canal avec les softkeys DEC ou INC. Si cela est souhaité, appliquer les réglages du canal courant à tous les autres avec la softkey SUR TOUS.

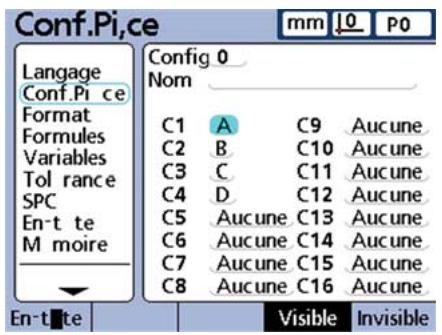

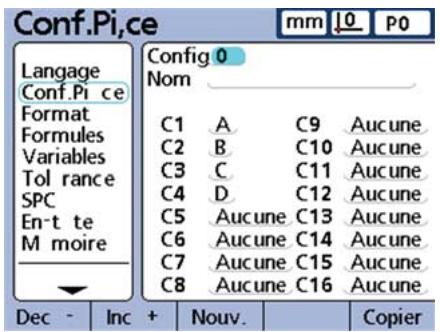

5. Nom des pieces et cotes

  • Naviguer dans l'écran CONF.PIQUE etmettre en surbrillance le champ CONFIG.
  • Sélectionner une autre piece avec les softkeys DEC ou INC. Appuyer sur la soft key NOUV. pour ajouter une nouvelle piece.

HEIDENHAIN ND 2100G - Nom des pieces et cotes - 1

  • Mettre en surbrillance le champ NOM.
  • Les pieces peuvent être référencées par un numéro ou un nom. Si souhaïte, appuyer sur la softkey LIBELLE pour nommer la piece courante

  • Mettre en surbrillance la première cote de la pierce

  • Conserver le nom de la cote par défaut ou appuyer sur la softkey LIBELLE pour renomer la cote.
  • Mettre en surbrillance et renommer la cote comme souhaité.

HEIDENHAIN ND 2100G - Nom des pieces et cotes - 2

6. Configurer I'affichage LCD

Naviguer dans l'écran AFFICHAGE et sélectionner la caractéristique d'affichage souhaïée.

7. Paramétrre les formats d'affichage

  • Naviguer dans l'écran FORMAT etmettre en surbrillance le champ COTES.
  • Saisir le paramètre d'affichage souhaité pour la cote.
  • Répéter le paramétrage pour toutes les cotes. Sélectionner la cote individuelle en utilisant les softkeys DEC ou INC ou appliquer les paramètres de la cote courante à toutes les autres en appuyant sur la softkey SUR TOUS

8. Créer les formules des cotes

Le ND 2100G utilise des formules pour convertir les entrées des canaux des encodeurs en valeurs de cotes affichées dans l'écran.

Les formules des cotes par défaut livre avec le ND 2100G affichent simplement la valeur du canal de l'encodeur, comme p. ex; la cote A, qui est égal à la valeur du canal de l'encodeur C1 :

$$ A = C 1 $$

Des formules plus complexes sont créées dans l'écran FORMULES du menu setup pour Traits une ou plusieurs entrées de canaux d'encodeurs et définir des mesures complexes. Dans cet exemple, le canal de l'encodeur C1 est utilisé avec les fonctions max et min pour définir la mesure du faux rond d'un arbre tournant :

Pour creer une formule :

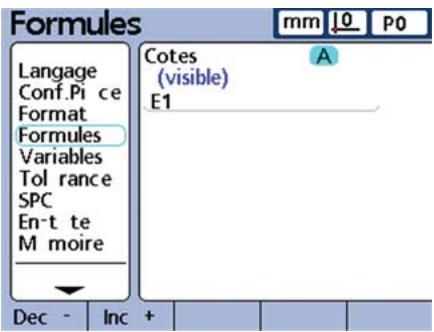

  • Naviguer dans l'écran FORMULES et sélectionner la COTE souhaïée en utilisant les softkeys DEC ou INC

HEIDENHAIN ND 2100G - Pour creer une formule : - 1

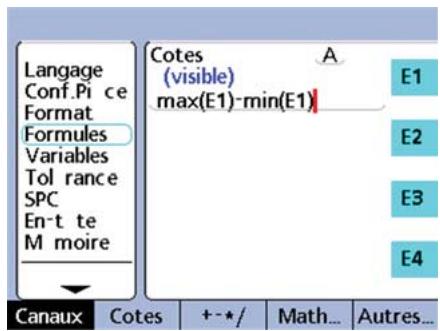

  • Se positionner sur la champ formule, et introduire la formule en utilisant les fonctions affichées dans l'écran à droite. On change les fonctions des formules en utilisant les touches en bas de l'écran.

HEIDENHAIN ND 2100G - Pour creer une formule : - 2

HEIDENHAIN ND 2100G - Pour creer une formule : - 3

Remarque :

Le ND 2100G possède un nombre important de fonctions de formules de base et avances.

Préparation de la mesure

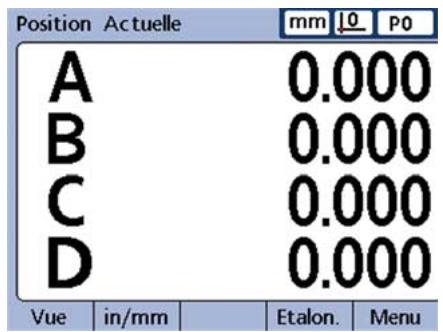

1. Mise sous tension du ND 2100G

  • Vérifier les connexions au ND 2100G.
    Appuyer sur l'INTERRUPTEUR D'ALIMENTATION pourmettre le ND 2100G sous tension.L'écran POSITION ACTUELLE s'affiche après l'initialisation du système.

HEIDENHAIN ND 2100G - Mise sous tension du ND 2100G - 1

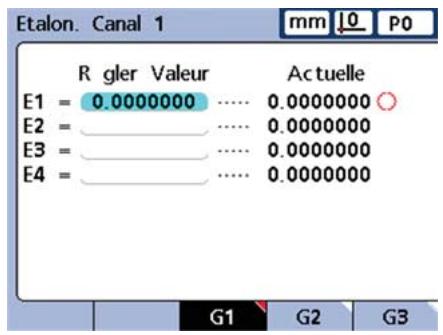

2. Définir une référence de mesure

Définir les références pour les canaux des encodeurs avant la mesure.

Pour définit une référence de mesure :

  • Appuyer sur la soft key ETALON. pour afficher l'écran Etilon.
  • Se positionner sur le champ RÉGLER VALEUR du canal de l'encodeur souhaité.
  • Positionner l'encodeur sur la surface de referencia.
  • Introduire la valeur de referencia souhaitatione (zéro ou le décalage souhaité) dans le champ RÉGLER VALEUR.

HEIDENHAIN ND 2100G - Définir une référence de mesure - 1

Appuyer sur la touche ENTER et confirmer la réponse à la question. Un point vert apparait à coté de la valeur ACTUELLE indiquant que l'étalonnage du canal est terminé.

Procedure de mesure

1. Palper les surfaces

Palper un point avec un canal d'encodeur, ou plusieurs points simultanément avec des canaux multiples d'encodeurs.

2. Saisir les données de la mesure

Appuyer sur la touche ENTER quand les mesures sont affichées dans l'écran LCD. Les données de mesure sont introduites dans la base de données du ND 2100G.

HEIDENHAIN ND 2100G - Saisir les données de la mesure - 1

Remarque :

Les fonctions des formules évoluées peuvent être utilisées pour faire des mesures séquentielles et semiautomatiques. Voir le manuel d'utilisation pour de plus amples informations.

Application des tolérances

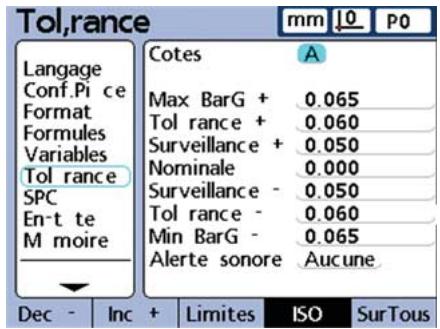

1. Sélectionner une cote

Appuyer sur la touche MENU, sur la soft key SETUP pour afficher le menu setup.
- Naviguer dans l'écran Tolerance et sélectionner la COTE souhaïée en utilisant les softkeys DEC et INC

HEIDENHAIN ND 2100G - Sélectionner une cote - 1

2. Spécifier les valeurs de tolérance

  • Introduire les valeurs NOMINALE, SURVEILLANCE, LIMITE et MAX.
  • Se positionner sur ALERTSE SONORE et utiliser la softkey AUCUNE, SURVEIL. ou LIMITES.

HEIDENHAIN ND 2100G - Spécifier les valeurs de tolérance - 1

Remarque :

De nombreuses tolérances peuvent être appliquées aux cotes. Voir le manuel d'utilisation pour de plus amples informations.

Affichage des données

Les résultats des mesures peuvent être affichés sous la forme de graphique, d'histogrammes et de tables de données comme décrits ultérieurement. Voir le manuel d'utilisation pour de plus amples informations.

Rapports de résultats

Les rapportes peuvent etre envoyes a une imprimante USB, une cle USB ou un PC. Le format, le type et la destination du rapport peuvent etre changés dans l'écran setup. La configuration par défaut est indiquee ci-dessous.

Pour imprimer : appuyer sur la touche ENVOI pour transmettre les données au port USB.

Pour envoyer les données à un PC :

Appuyer sur la touche MENU pour afficher les soft keys du menu
Appuyer sur la soft key EXTRA pour afficher le menu Extra.
- Mettre en surbrillance la fonction ENVOYER et appuyer sur la touche ENTER pour transmettre les données au port RS-232.

HEIDENHAIN ND 2100G - Pour envoyer les données à un PC : - 1

Cycle DMS/DD EnvoiCs Envoyer Fast3

Figer C
Pi ce?
Pr s l2
Ray/Dia
Z roDyr

HEIDENHAIN ND 2100G - Pour envoyer les données à un PC : - 2

Remarque :

Se référer au manuel utiliseur ND 2100G pour des alternatives à l'impression et la transmission des données.

Sauvegarde et restauration des données

Les paramètres et les données de mesure du ND 2100G peuvent être sauvégardés sur une clé USB, restaurés dans le système, ou charges plus tard dans un autre système. Pour sauvégarder ou restaurer les données :

  • Insérer une clé USB sur le port du ND 2100G
    Appuyer sur la softkey MENU, puis sur la softkey SETUP pour afficher le menu setup.
  • Naviguer dans l'écran superviseur etmettre en surbrillance le champ MOTDE PASSE. Saisir le mot de passer sinécessaire.
    Appuyer sur la soft key SAVEX pour sauvegarder les données de configuration et de mesure.
    Appuyer sur la soft key LOADX pour restaurer les paramètres et les données.

HEIDENHAIN ND 2100G - Sauvegarde et restauration des données - 1

Remarque :

Des fonctions fréquentes peuvent être affectées aux touches Atouts du panneau avant, en utilisant les fonctions Hot Key expliquées dans le manuel utilisé.

www.heidenhain.com.cn

CZ HEIDENHAIN s.r.o.

www.heidenhain.com.tw

UA Gertner Service GmbH Buro Kiev

01133 Kiev, Ukraine

www.gertner.biz

US HEIDENHAIN CORPORATION

Schaumburg, IL 60173-5337, USA

www.heidenhain.com

VE Maquinaria Diekmann S.A.

Caracas, 1040-A, Venezuela

E-mail: purchase@diekmann.com.ve

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : HEIDENHAIN

Modèle : ND 2100G

Catégorie : Instrument de mesure industrielle
