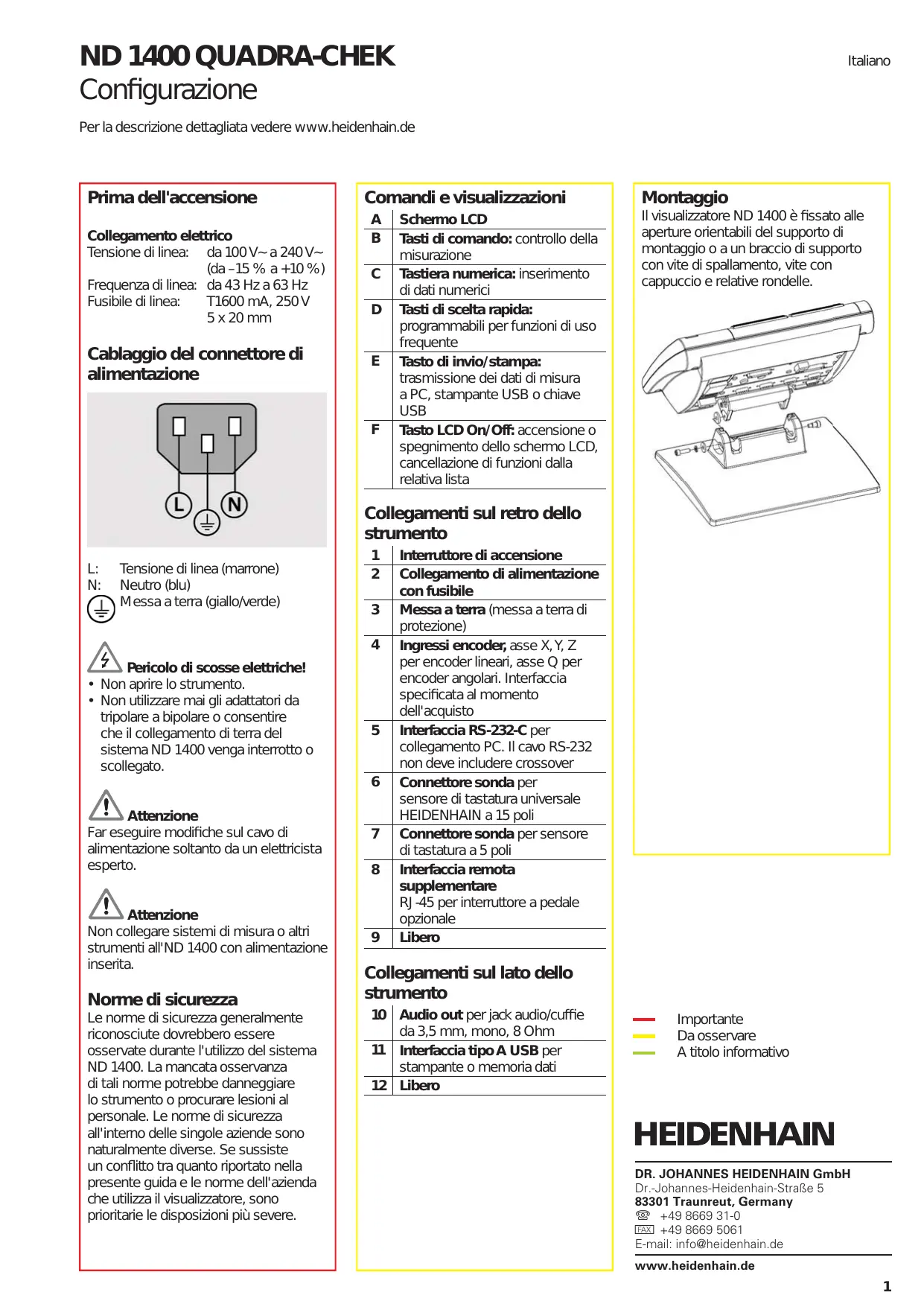

MANUALE UTENTE ND 1400 QUADRA-CHEK HEIDENHAIN

Per la descrizione dettagliata vedere www.heidenhain.de

Prima dell'accensione

Collegamento elettrico

Tensione di linea: da 100V a 240V

(da -15 % a + 10 %)

Frequenza di linea: da 43 Hz a 63 Hz

Fusibile di linea: T1600 mA, 250 V

5 × 20 ~mm

Cagliaggio del connettore di alimentazione

L: Tensione di linea (marrone)

N: Neutro (blu)

Messa a terra (giallo/verde)

Pericolo di scosse elettriche!

Non aprire lo strumento.

Non utilizzato mai gli adattatori da tripolare a bipolare o consentire che il collegamento di terra delsystema ND 1400 venga interrotto o scollegato.

Attenzione

Far eseguire modifiche sul cavo di alimentazione soltanto da un elettricista esperto.

Attenzione

Non collegare sistemi di misura o altri strumenti all'ND 1400 con alimentazione inserita.

Normedi sicurezza

Le nome di sicurezza generalmente riconosciute dovrebbero essere osservate durante l'utilizzo del sistema ND 1400. La mancata osservanza di tali nome potrebbe danneggiare lo strumento o procurare lesioni al personale. Le nome di sicurezza all'interno delle singole aziende sono naturalmente diverse. Se sussiste un conflitto tra quanto riportato nella presente guida e le nome dell'azienda che utilizza il visualizzatore, sono prioritarie le disposizioni più severe.

Comandi e visualizzazioni

A	Schemo LCD
B	Tasti di lavoro: controllo della misurazione
C	Tastiera numerica: inserimento di dati numerici
D	Tasti di scelta rapida: programmabili per funzioni di uso_freqeente
E	Tasto di invio/stampa: trasmissione dei dati di misura a PC, stampante USB o chiave USB
F	Tasto LCD On/Off: accensiono o spegnimento dello schermo LCD, cancellazione di funzioni alla relativa lista

Collegamenti sul retro dello strumento

1	Interruttore di accensione
2	Collegamento di alimentazione con fusibile
3	Messa a terra (messa a terra di protezione)
4	Ingressi encoder, asse X, Y, Z per encoder lineari, asse Q per encoder angolari. Interfaccia specificata al momento dell'acquisto
5	Interfaccia RS-232-C per collegamento PC. Il cavo RS-232 non deve includere crossover
6	Connettore sonda per sensore di tastatura universale HEIDENHAIN a 15 poli
7	Connettore sonda per sensore di tastatura a 5 poli
8	Interfaccia remota supplementare RJ-45 per interrottore a pedale opzionale
9	Libero

Collegamenti sul lato dello strumento

10	Audio out per jack audio/cuffie da 3,5 mm, mono, 8 Ohm
11	Interfaccia tipo A USB per stampante o memoria dati
12	Libero

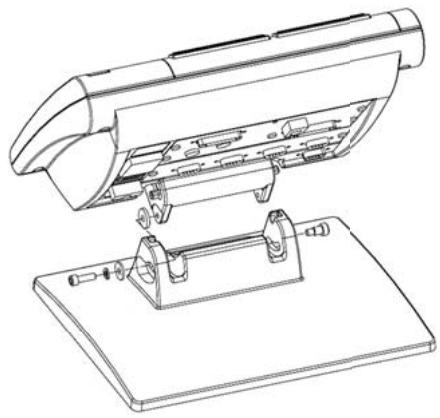

Montaggio

Il visualizzatore ND 1400 è fissato alle aperture orientabili del supporto di montaggio o a un braccio di supporto con vite di spallamento, vite con cappuccio e relative rondelle.

• Importante
• Da osservare
• A titolo informativo

HEIDENHAIN

• Premere l'INTERRUPTORE DI ALIMENTAZIONE per accendere I'ND 1400. Viene visualizzata la videata di avvio.

• Premere il tasto FINISH per visualizzare le posizioni attuali degliassi sulla videata DRO.

Configurazione del software

I parametri operativi del visualizzatore ND 1400 devono essere configurati prima di utilizzato per la prima volta e agli volta che cambiano i requisiti della misurazione del pezzo, dei rapporti e della comunità.

Le impostazioni rimangono attive finché:

• si cambia la batteria di backup dei dati
• si cancellano i dati e le impostazioni
• vengono eseguiti aggiornamenti software

Attenzione

I parametri di configurazione controllano il funzionamento del visualizzatore ND 1400 e sono protetti da password. Soltanto personale qualificato deve essere a conoscenza della password per accedere alle videate di configurazione.

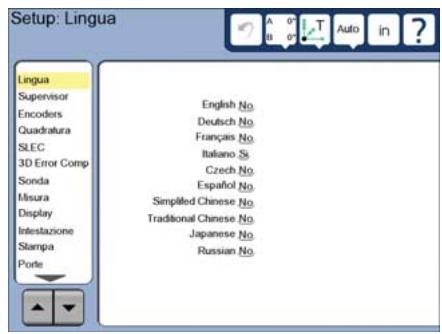

1. Visualizzazione del menu di configurazione

• Sfiorare una volta l'icona PUNTO INTERROGATIVO e quindi premere due volte il pulsante SETUP per visualizzare il MENU SETUP.

• Sfiorare le voci dei menu per selezionarle. Scorrere il menu di configurazione utilizzando i tasti FRECCIA.

2. Selezione della lingua

Sfiorare la voce del menu di configurazione LINGUA e sfiorare la lingua desiderata.

Nota

Quando si cambia lingua, è necessario specnere l'ND 1400 e riaccenderlo.

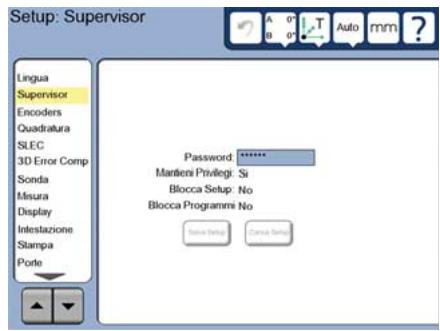

3. Insertimento della password del supervisor

• Sfiorare la voce del menu di configurazione SUPERVISOR e sfiorare il Campo PASSWORD.
• Inserire la password del supervisor.

4. Calibrazione del touch screen

Il touch screen delve essere calibrato per reagire correttamente ad agli modalità e pressione delle dita dell'operatore.

• Sfiorare la voce del menu di configurazione VARIE e sfiorare il pulsante CAL.
• Seguire le istruzioni visualizzate sullo schermo LCD.

5. Sezione di una sonda

• Sfiorare la你可以 del menu di configurazione SONDA e sfiorare il Campo SUPPORTO SONDA per selezionare il tipo di sonda desiderato.
• Predisporre la qualifica della sonda sfiorando il Campo DIAMETRO DI QUALIFICA e insereire il diametro della sfera di qualifica nella corretta unità di misura.

6. Sezione del tipo di inserimento del punto

L'annotazione regressiva o progressiva\ può essere utilizzata per raccogliere i\ punti di dati. L'annotazione regressiva\ consente all'utente di rilevare un\ numero qualsiasi di punti di dati per\ misurare una figura. L'annotazione\ progressiva limita il numero di punti ad\ un minimo richiesto.

• Sfiorare la voce del menu di configurazione MISURA e sfiorare il Campo ANNOTAZIONE per selezionare l'annotazione REGRES. o PROGREs.

7. Configurazione dell'encoder

• Sfiorare la voce del menu di configurazione ENCODERS e sfiorare il Campo ASSE per selezionare l'asse desiderato delsystema di misura.
• Inserire tutti i parametri richiesti del sistema di misura.
• Calibrare i sistemi di misura analogici sfiorando il pulsante CAL. I sistemi di misura TTL non richiedono alcuna calibrazione.
• Ripetere la configurazione per tutti gliassi.

8. Formattazione della visualizzazione

• Sfiorare la voce del menu di configurazione DISPLAY.
• Inserire le risoluzioni di visualizzazione desiderate e altri parametri.

9. Qualifica della sonda

• Sfiorare l'icona SUPPORTOSONDA per visualizzare lavideata delle proprietà della sonda selezionata.

• Sfiorare il pulsante CALIBRA per initiazizzare la qualifica della sonda.
• Misurare 4 puntI sulla circonferenza della sfera e quindi 1 punto sulla parte superiore.

• Premere il pulsante FINISH per conclusere la qualifica della sonda.

10. Correzione erre

I metodi di corazione erre lineare (LEC), lineare a segmenti (SLEC) e non lineare (NLEC) possono essere utilizzati per compensare gli errorsi di encoder e macchina. Consultare il manuale utente ND 1400 per le istruzioni.

11. Calibrazione della quadratura della tavola

Questa calibrazione non è necessaria se si utilizza la corazione erre NLEC.

• Allineare il master di calibrazione della quadratura all'asse di riferimento.
• Misurare l'angolo del master. Consultare se necessario le istruzioni per la misurazione dell'angolo riportate di seguito.
• Visualizzare il MENU SETUP e sflorare quando la你可以 di menu QUADRATURA.
• Inserire l'angolo misurato nel Campo ANGOLO OSSERVATO e quindi inserire l'angolo del master certificato nel Campo ANGOLO STANDARD.
• Premere il tasto FINISH per completing la calibrazione.

Nota

Le funzioni di configurazione disponibili sono molte di più dei parametri minimi illustrati qui. Consultare il manuale utente ND 1400 per le istruzioni dettagliate.

Operazioni preliminari alla misurazione

1. Accensione di ND 1400

• Controllare i collegamenti del visualizzatore ND 1400.
• Premere l'INTERRUPTORE DI ALIMENTAZIONE per accendere l'ND 1400. Al termine dell'inizializzazione del sistema viene visualizzata la videata DRO.

2. Definizione zero macchina (opzionale)

Spostare la tavola per superare gli indici di riferimento e definitegli zero meccanici se il systemà è stato configurato per definire zero macchina all'avvio.

Nota

Lo zero macchina ripetibile è richiesto quando si impiega la correzione erre SLEC o NLEC. Consultare il manuale utente per le istruzioni dettagliate.

3. Selezione dell'unità di misura

Sfiorare l'icona UNITÀ DI MISURA per passare da pollici a millimetri e viceversa.

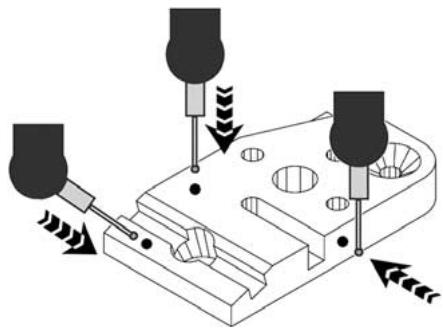

Rilevamento di punti

Per il rilevamento di figure del pezzo con la sonda procedere come segue.

• Sfiorare la superficie a 90^
• Avvicinarsi alla superficieenza modificare la direzione negli ultimi 5 mm.
• Non trascinarre la sonda sulla superficie.
  Non rilevare punti di passaggio di bordi spigolosi

Livellamento e allineamento del pezzo

Eseguire livellamento e allineamento per eliminare gli errorsi di misura derivanti da pezzi erroneamente allineati.

1. Allineamento del pezzo sulla tavola

Allineare il bordo di riferimento del pezzo all'asse di misura.

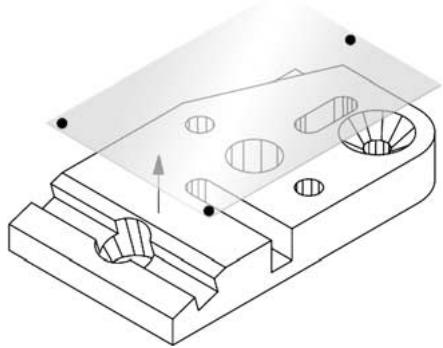

2. Livellamento del pezzo

• Sfiorare la schedà MISURA per visualizzare le icone di misura 3D e quindi sfiorare l'icona PIANO.

• Misurare un minimo di 3 puntI sulla superficie piana desiderata di riferimento del pezzo e quindi premere il tasto FINISH.

• Sfiorare i pulsanti ALLIN and ZERO nella videata DRO per livellare il piano a Z = 0 .

Funzionamento

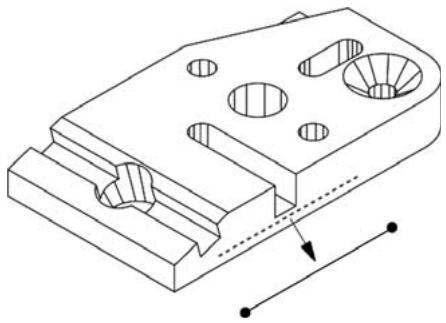

3. Esecuzione dell'allineamento

• Sfiorare la scheda MISURA per visualizzare le icone di misura 2D e quindi sfiorare l'icona LINEA.

• Misurare un minimo di 2 puntI sulla superficie del bordo di riferimento del pezzo e quando premere il tasto FINISH.

• Sfiorare il pulsante ALLIN nella videata DRO per allineare il bordo di riferimento.

Creazione dell'origine zero

Misurare, costruire o create un punto di riferimento e premere i pulsanti ZERO per ciascun asse nella videata DRO.

Preimpostazione dell'origine

Misurare, costruire o create un punto di riferimento, sfiorare i valori degli assi visualizzati nella videata DRO e insere i valori preimpostati utilizzato la tastiera numerica.

Memorizzazione della cornice di riferimento

La cornice di riferimento per misurazioni deve essere salvata dopo aver livellato e allineato il pezzo e definita l'origine.

• Sfiorare l'icona CORNICE RIF. e sfiorare l'icona con freccia SALVA. La cornice di riferimento sera salvata e numeroata.

Selezione di un piano di proiezione

I piani di proiezione sono
selezionati dall'utente o
automacamente dall'ND 1400.
Sfiorare il pulsante
PROIEZIONE e quindi sfiorare
I'icona del piano di proiezione:

• 3D: nessun piano di proiezione selezionato
  piani XY, YZ o ZX
• Auto: I'ND 1400 selezione un piano di proiezione basato sui punti misurati.

Misurazione di figure

Le figure si misurano s Fiorando l'icona di una figura o l'icona MEASURE MAGIC nella scheda MISURA 2D o 3D, misurando i punti e quindi premendo i tasti ENTER e FINISH.

1. Misurazione di un punto

Sfiorare I'icona PUNTO e misurare un punto.

2. Misurazione di una linea

Sfiorare l'icona LINEA e misurare un minimo di 2 punti.

3. Misurazione di un cerchio

Sfiorare l'icona CERCHIO e misurare un minimo di 3 punti in qualsiasti ordine sulla circonferenza.

4. Misurazione di un arco

Sfiorare una volta l'icona CERCHIO per visualizzare I'icona ARCO, quindi sfiorare I'icona ARCO e misurare un minimo di 3 punti in sequenza dall'inizio alla fine dell'arco.

5. Misurazione di un'asola

Sfiorare l'icona ASOLA e misurare un minimo di 5 puniti nella sequenza riportata di seguito.

• Due sunti su un lato lungo
  Un punto sull'estremità più vicina
• Un punto al centro del secondo lato lungo
• Ultimo punto nell'estremità rimanente I punti possono essere misura in sequenza in qualsiadi direzione.

6. Misurazione di un angolo

Sfiorare l'icona ANGOLO
e misurare un minimo di 2
punti su ciascuno dei due lati.
Premere il tasto FINISH dopo
ogni lato.

7. Misurazione di una distance

Sfiorare l'icona DISTANZA e misurare 1 punto su ciascuna estremità della distanza.

8. Misurazione di una sfera

S Fiorare l'icona SFERA e misurare un minimo di 4 punti in qualsiasi ordine sulla superficie della sfera.

9. Misurazione di un piano

Sfiorare l'icona PIANO e misurare un minimo di 3 punto sulla superficie del piano

10. Misurazione di un cilindro

Sfiorare l'icona CILINDRO e misurare 3 puntI sulla circonferenza di una estremità e 3 puntI sulla circonferenza dell'altra estremità e quindi agli punto supplementare desiderato.

11. Misurazione di un cono

Sfiorare l'icona CONO e misurare 3 puntI sulla circonferenza di una estremita e 3 puntI sulla circonferenza dell'altra estremita e quindi agli punto supplementare desiderato.

12. Uso di Measure Magic

S Fiorare l'icona MEASURE MAGIC e misurare i punti su una figura. Il tipo di figura viene determinato in base alle sagome e alla sequenza di rilevamento.

Creazione di figure

Le figure si creano selezionando il tipo di figura da create, inserendo i dati richiesti della figura e quando premendo il tasto FINISH.

1. Definizione del tipo di figura

Sfiorare la sched a MISURA e sfiorare\ quindi un'icona di misura per specificare\ il tipo di figura da create.

2. Inserimento dei dati della figura

Sfiorare I'icona IMMISSIONE DATI e quindi insere i dati nei campi visualizzati sullo schermo.

3. Completamento della creatione

Premere il tasto FINISH per completare la creazione della figura. La nuova figura creata viene riportata nella lista di figure.

Costruzione di figure

Le figure si costruiscono selezionando il tipo di figura da costruire, selezionando le figure di riferimento e quindi premendo il tasto FINISH.

1. Definizione del tipo di figura

Sfiorare la sched a MISURA e sfiorare\ quindi un'icona di misura per specificare\ il tipo di figura da costruire.

2. Sezione delle figure di riferimento

Sfiorare le figure di riferimento desiderate nella relativa lista. Segni di spunta vengono riportati accanto alle figure di riferimento.

3. Completamento della costruzione

Premere il tasto FINISH per completare la costruzione. La nuova figura costruita viene riportata nella lista di figure.

Visualizzazione dei dati della misurazione

I punti dei dati rilevati con errorsi di forma vengono visualizzati selezionando una figura nella lista e sfiorando il pulsante VISTA.

1. Selezione di una figura

Sfiorare la figura desiderata nella relativa lista.

2. Attivazione del pulsante VISTA

Gli errorsi di forma vengono visualizzati come linee estese dai punti di dati alla figura. I due errorsi di forma più grands sono visualizzati in rosso.

Applicazione delle toleranze

Le tolleranzi se applicano selezionando una figura, sfiorando il pulsante TOL, selezionando un tipo di tolleranza e inserendo i dati di tolleranza.

1. Selezione di una figura

Sfiorare la figura desiderata nella relativa lista.

2. Attivazione del pulsante TOL

I tipi di tolleranza sono visualizzati in basso sullo schermo fatto forma di icone di tolleranza.

3. Sezione di una tolleranza

Sfiorare una icona di tolleranza per selezionare il tipo di tolleranza desiderata e sfiorare quando la parola TOLLERANZA nell'angolo in alto a sinistra sullo schermo per selezionare una tolleranza specifica.

4. Inserimento di dati di tolleranza

Inserire i dati NOMINALI e di TOLLERANZA nei campi di dati forniti nella videata delle tolleranzi.

5. Visualizzazione del risultato

Quadrati verdi accanto alle figure nella lista indicano tolleranzi idonee. Quadrati rossi e caratteri tratteggiati sulla videata DRO indicano tolleranzi non idonee.

Programmazione

I programmi sono sequenze registrar di attività di misura o immesse dall'opercatore, memorizzate nel visualizzatore ND 1400 per eseguirle di nuovo in seguito quando si ispezionano pezzi identici. La presente guida illustra registrazione, esecuzione, salvataggio, caricamento e cancellazione dei programmi.

Nota

I programmi possono quindi essere copiati ed editati. Consultare il manuale utente per le istruzioni dettagliate.

1. Registrazione di un programma

• Sfiorare la scheda PROGRAMMA.

• Sfiorare l'icona rossa circolare REGISTRA.
• Inserire il nome del programma e premere il tasto FINISH per iniziare la registrazione.
• Eseguire la misurazione e altre fasi come al solito. La registrazione del programma è segnalata alla schedA PROGRAMMA rossa.
• Per terminare la registrazione, attivare la scheda PROGRAMMA e premere quando l'icona nera quadrata STOP. Il nuovo programma viene salvato.

• Premere il tasto FINISH per terminare la sessione di programmazione e ritornare alla videata DRO.

2. Esecuzione di un programma

• Sfiorare la scheda PROGRAMMA.
• Sflorare il nome del programma
• Premere l'icona nera triangolare ESEGUI. Il tipo di figura e i punti rilevati saranno visualizzati come punti misurati.
• Dopo aver definito la cornice di riferimento, premere il pulsante VISTA per visualizzare la zona attiva durante il rilevamento dei punti.
• Il programma si arrosta automaticamente una volta eseguiti tutti i passi del programma. Viene visualizzata una casella informativa.
• Sfiorare la casella informativa per terminare la sessione di programmazione e ritornare alla videata DRO.

Salvataggio di programmi

I programmi possono essere salvati su una chiave USB.

• Inserire una chiave USB vuota nella porta USB sul lato del visualizzatore ND 1400.
• Sfiorare la scheda PROGRAMMA e sfiorare il nome del programma.
  Sfiorare I'icona COPIA PROGRAMMA.
• Premere il tasto FINISH per ritornare alla videata DRO.

Caricamento di programmi

I programmi possono essere caricati da una chiave USB.

• Inserire una chiave USB nella porta USB sul lato del visualizzatore ND 1400.
• Sfiorare l'icona DRIVE C: per modificare i drive. Viene visualizzata l'icona DRIVE (USB) A: e una lista dei programmi memorizzati sulla chiave USB.
• Sfiorare il nome del programma desiderato nella lista e sfiorare quindi l'icona CARICA PROGRAMMA. Il programma evidenziato viene caricato nel drive locale (C:).
• Sfiorare l'icona DRIVE. Il DRIVE C: viene visualizzato con il programma caricato nella lista dei programmi del DRIVE C.:

Il programma caricato può ora essere selezionato ed eseguito.

3. Cancellation di un programma.

• Sfiorare la scheda PROGRAMMA.
• Sfiorare il nome del programma.
• Premere il tastingo CANCEL. Il programma viene cancellato.

Nota

Prestare attenzione nella cancellazione dei programmi e procedere prima al relativo backup. I programmi cancellati non possono essere ripristinati.

• Premere il tasto FINISH per terminare la sessione di programmazione e ritornare alla videata DRO.

Rapporti dei risultati

I rapporti dei risultati possono essere inviati a una stampante USB, a una chiave USB o a un PC. Il tipo di rapporto e la destinazione sono specificati nella videata di configurazione STAMPA.

Nota

Consultare il manuale utente ND 1400 sul nostro site web all'indirizzo: www.heidenhain.de per i dettagli.

• Premere il tasto INVIA/ STAMPA per trasmettere i rapporti dei risultati.

C:

A:

3. Selezione una tolerancia

Prima um icone de tolerancia para seleccionar o tipo de toleranciapretendida e de seguida prima apalavra TOLERANCIA no canto superior esquerdo do ecra para seleccionar umatolerancia españica.
