Initial power up
VorderInbetriebnahme
Elektrischer Anschluss
Netzspannung: 100V bis 240V
(-15% bis + 10%)
43 Hz bis 63 Hz
Netz Sicherung: T1600 mA, 250 V
5 × 20 ~mm
Anschluss des Netzsteckers
L: Phase (braun)
N: Nulleiter (blau)
Schutzleiter (gelb/grün)
Stromschlaggefahr!
Gerat nicht offen!
- Schutzleiter darf nie unterbrochen sein, auch nicht bei Anschluss über Adapter.
Achtung
Änderungen am Netzkabel nur durch Elektrotechniker!
Achtung
Keine Messgeräte oder anderen Geräte anschließen, während die ND 1400 eingeschaltet ist.
Sicherheitsvorkehrungen
Für den Betrieb der ND 1400 gelten die allgemein anerkannten Sicherheitsvorschriften. Nichtbeachtung dieser Sicherheitsvorschriften kann zu Sach- oder Personenschäden führen. Die Sicherheitsvorschriften können je nach Unternehmen variieren. Im Falle eines Konfliktz zwischen dem Inhalt dieser Kurzanleitung und den internen Regelungen eines Unternehmens, in dem这点 Gerät verwendet wird, sollen den strengeren Regelungen gelten.
Anzeige- und Bedienelemente

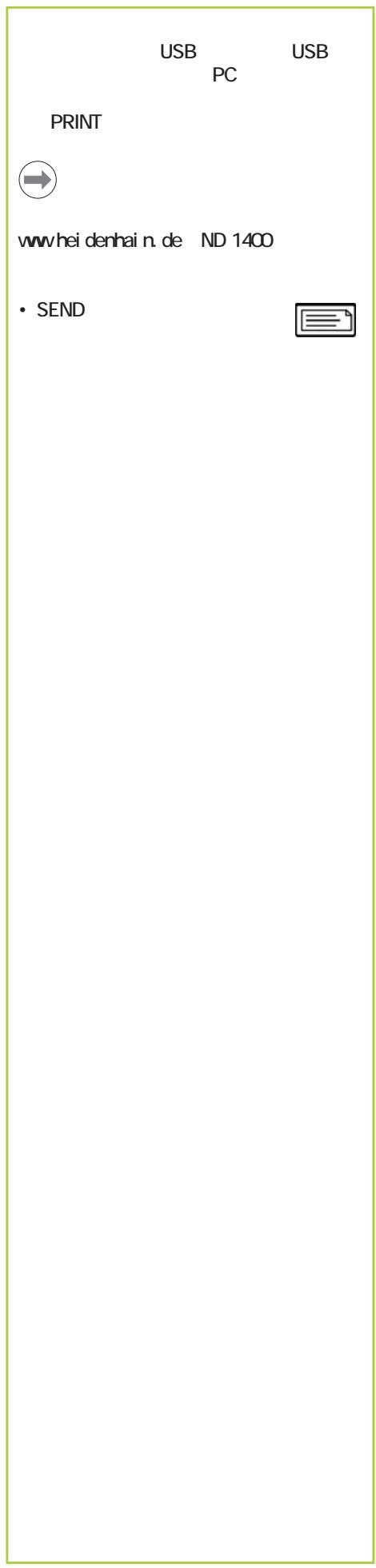

| A | LCD-Anzeige |
| B | Befehlstaten: Messungen steuern |
| C | Zahlenblock: Eingabe von Zahlen |
| D | Schnellzugriffstaten:programmierbar für früig genutzte Funktionen |
| E | Taste SENDEN: Messdaten an PC, USB-Drucker oder USB-Speichermedium senden |
| F | LCD Ein/Aus-Taste: LCD-Anzeige ein-/ausschalten oder Konturelement aus Listelöschen |
Anschlüsse auf der Geräterückseite
| 1 | Netzschalter |
| 2 | Netzanschluss mit Sicherung |
| 3 | Erdungsanschluss (Schutzerdung) |
| 4 | Messgeräte-Eingänge, X-, Y, Z-Achse für Längenmessgeräte, Q-Achse für Drehgeber. Schnittstelle wird beim Kauf spezifiziert. |
| 5 | Schnittstelle V.24/RS-232-C für PC-An Schluss. Kabel für V.24/ RS-232 darf keine gekreuzten Adern haben. |
| 6 | An Schluss für 15-poliges universelles Tastsystem von HEIDENHAIN |
| 7 | An Schluss für 5-poliges Tastsystem |
| 8 | Schnittstelle RJ-45 für Fermbediennung über optionalen Fußschalter |
| 9 | Nicht belegt |
Anschlüsse auf der Seite
| 10 | Audio-Ausgang für Kopfhörer 3,5 mm / Laufsprecherbuchse, Einohr, 8 Ohm |
| 11 | USB-Schnittstelle, Typ A, für Drucker oder Speichermedien |
| 12 | Nicht belegt |

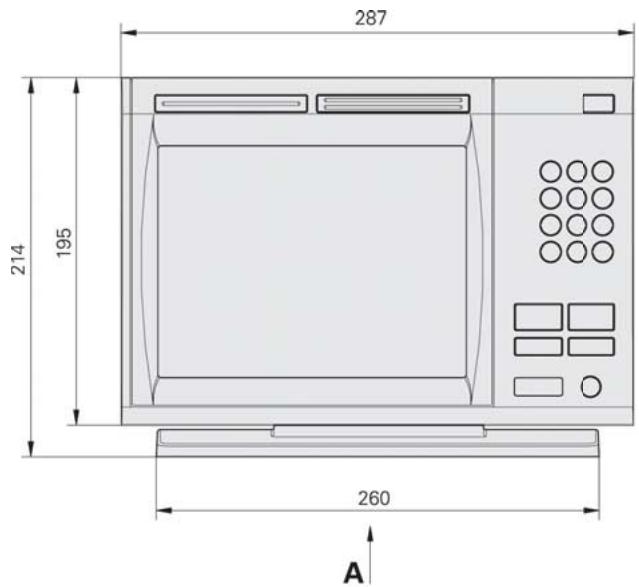

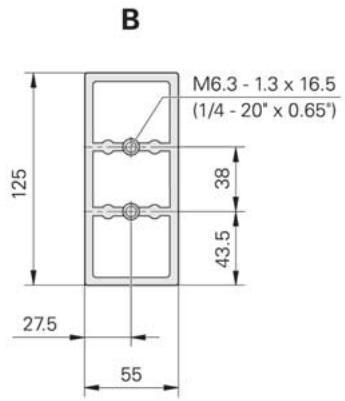

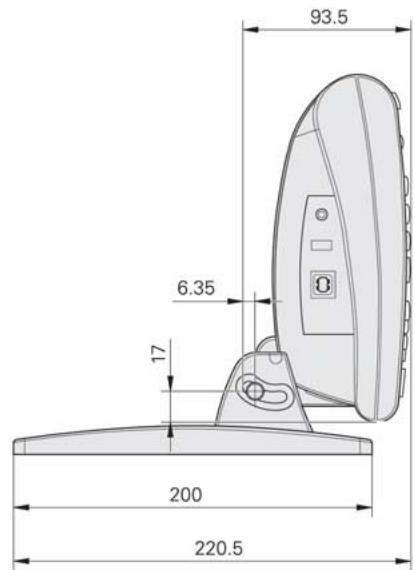

Montage

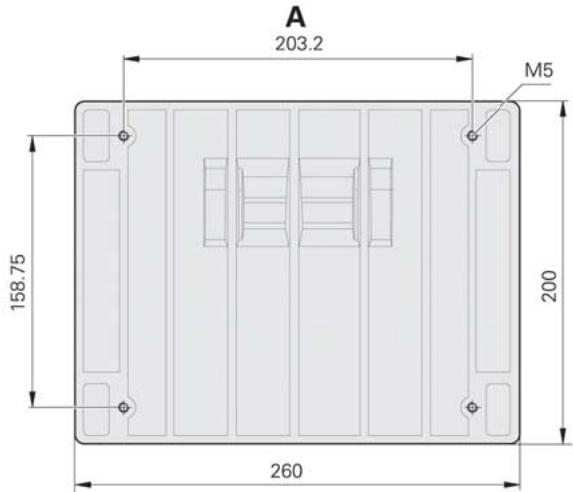

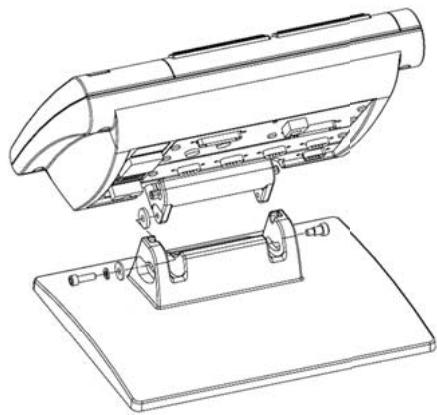

Die ND 1400 wird mit einer Passschraube, einer Kopfschraube und passenden Unterlegscheiben in den Schwenkschlitzen des Montagefußes oder -arms befestigt.
unbedingt beachten
wichtig
informativ
HEIDENHAIN
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
[FAX] +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de

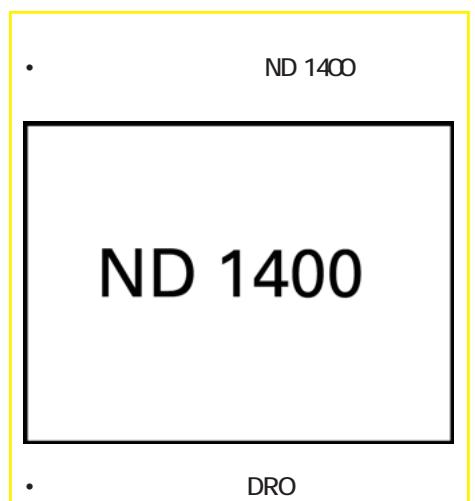

Erstinbetriebnahme

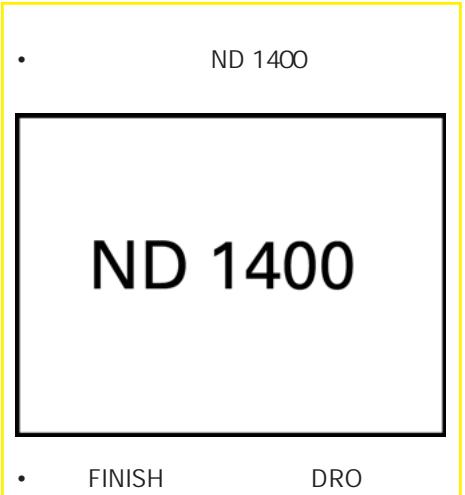

Zum Einsatz der ND 1400 den NETZSCHALTER drucken. Es erscheint der Startbildschirm.
- Zur Anzeige der aktuellen Achspositionen (Anzeige ISTPOSITION) Taste FINISH drucken.
Software-Setup
Die Betriebssparameter der ND 1400 müssen vor der Erstinbetriebnahme und immer, wenn sich die Anforderungen an die Vermessung von Teilen, Berichterstellung oder Kommunikation ändern, konfiguriert werden.
Einstellungen werden beibehalten bis:
- Batterie für Daten-Backup gewechselt wird.
- Daten und Einstellungen gelöscht werden.
- Software-Upgrades durchgeführt werden.
Achtung
Die Setup-Parameter steuern die Bedienung der ND 1400 und sind passwortgeschützt. Das Passwort für die Setup-Menus sollte nur an geschulte Personen weitergegeben werden.

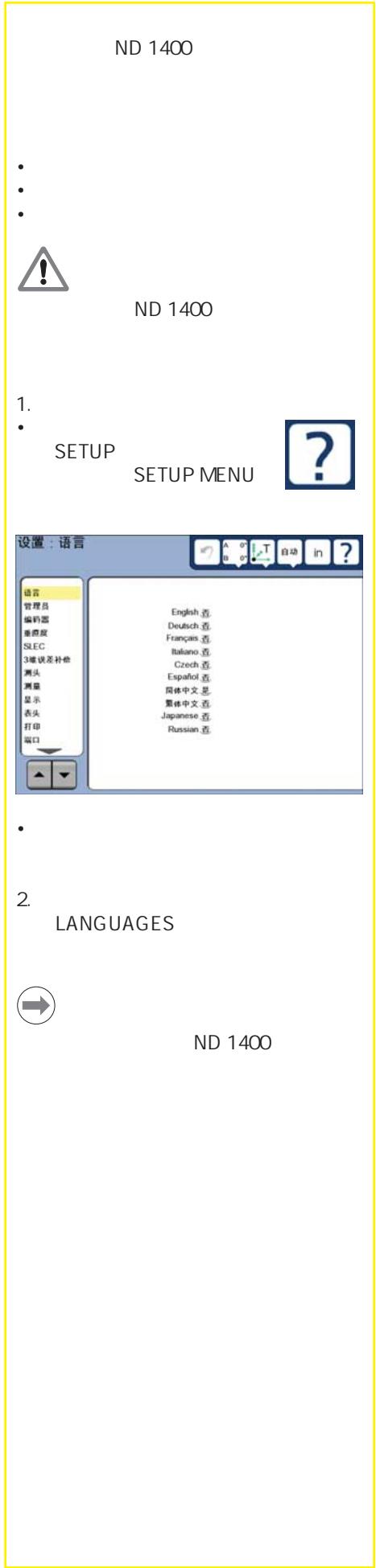

1. Menu SETUP aufrufen
- Zum Aufrufen des Menüs SETUP das FRAGEZEICHEN einzel und dann SETUP zweimal antippen.
- Menupunkte durch Antippen auswahlen. Mit den PFEILTASTEN durch das Menu SETUP scrollen.

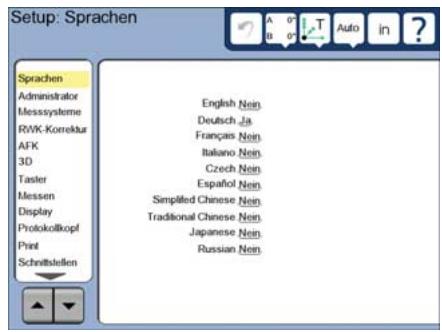

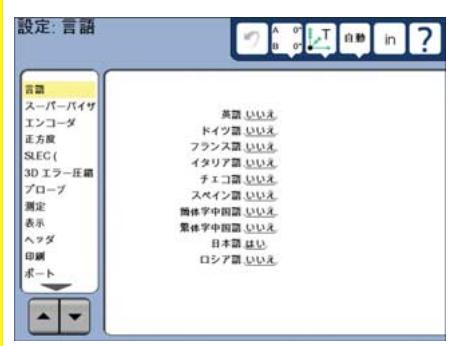

2. Sprache wahlen
Menüpunkt SPRACHEN im Menu SETUP und dann gewünschte Sprache antippen.
Hinweis:
Eine Änderung der Sprache wird erst nach einem Neustart der ND 1400 wirksam.

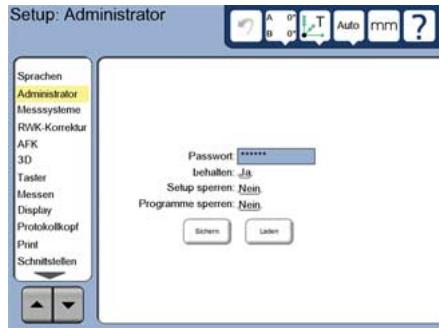

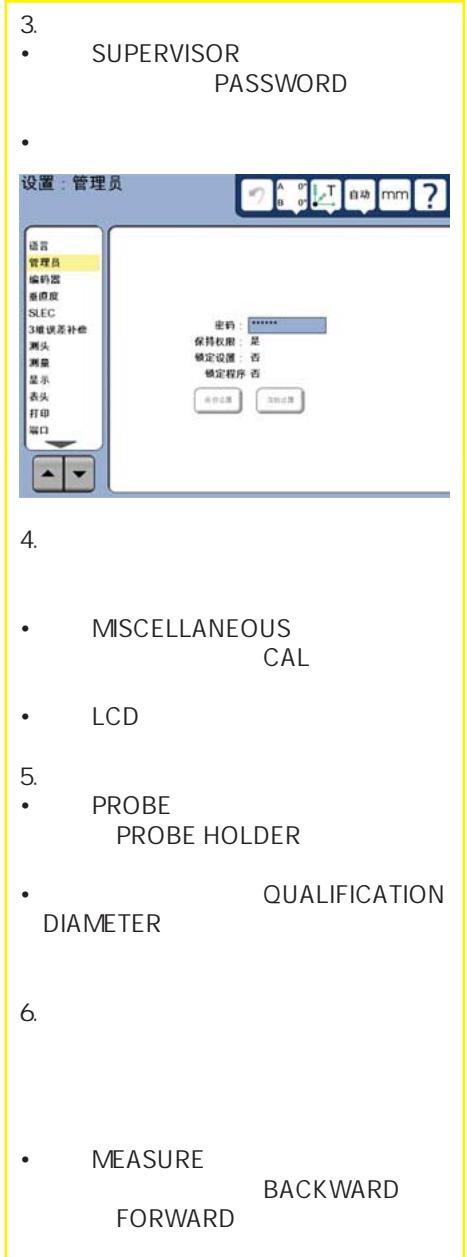

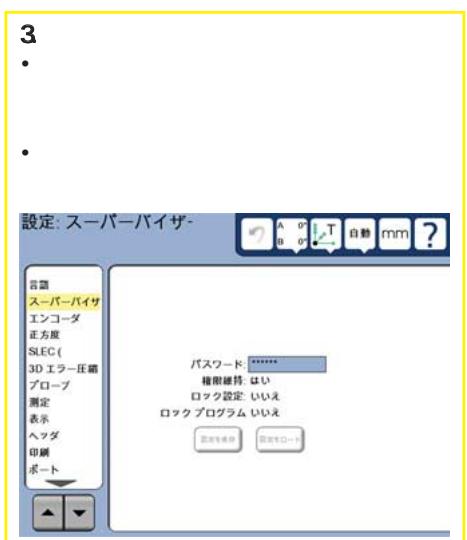

3.Administrator-Password eingeben
- Menüpunkt ADMINISTRATOR im Menu SETUP und dann Feld PASSWORD antippen.
- Password fingeben.
4. Touchscreen kalibrieren
Die Touchscreen sollte kalibriert werden, damit sie auf die Bedienung mittels Fingerberührung korrekt reagiert.
- Menüpunkt VERSCHIEDENES im Menu SETUP und dann KAL antippen.
- Den Anweisungen auf dem LCD-Bildschirm folgen.
5. Taster wahlen
- Menupunkt TASTER im Menu SETUP und dann TASTERTYP antippen, um gewündten Tastotyp zu wahren.
Zum Kalibrieren des Tasters das Feld DURCHM. EICHKUGEL antippen und den Durchmesser der Kalibrierkugel in der korrekten Maßeinheit eingeben.
6. Art der Punktaufnahme wahren
Zur Erfassung von Messpunkten kann eine frei oder feste Punktzahl verwendet werden. Freie Punktzahl erhögt die Aufnahme einer beliebigen Anzahl von Punkten zur Messung eines Konturelements. Feste Punktzahl begrenzt die Anzahl der Punkte auf das nötige Minimum.
- Menüpunkt MESSEN im Menu SETUP und dann Feld MESSPUNKT FEST/FREI zur Auswahl zwischen FREI und FEST antippen.

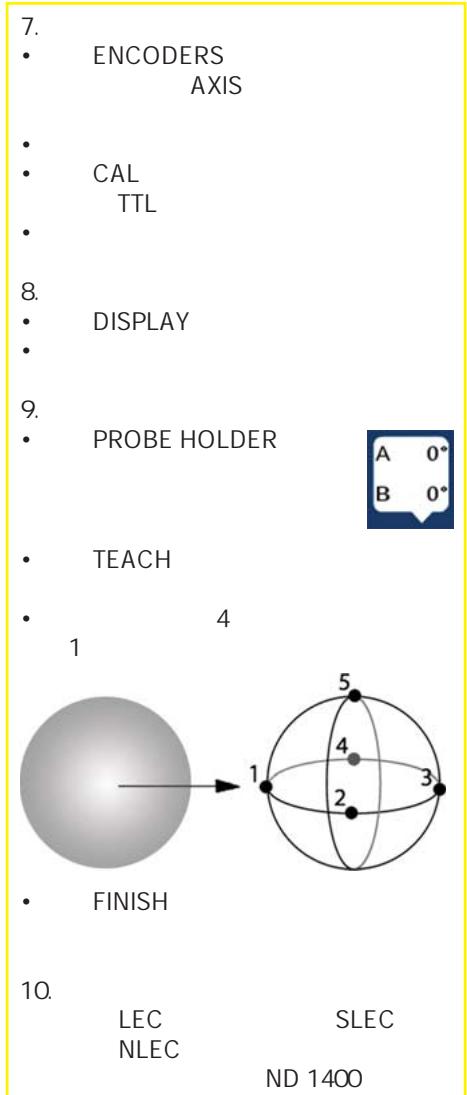

7. Messgerät-Setup
- Menüpunkt MESSYSTEME im Menu Setup und dann Feld ACHSE antippen, um gewünschte Messystem-Achse zu wahren.
- Alle erforderlichen Parameter des Messgerats eingeben.
- Zur Kalibrierung analoger Messysteme die Schaltfläche KAL antippen. Bei TTL-Messystemen ist eine Kalibrierung nicht notwendig.
- Setup für alle Achsen wiederholen.
8. Anzeigeformat
- Menüpunkt DISPLAY im Menu SETUP antippen.
- Anzeigeauflösungen und weitere Parameter eingeben.

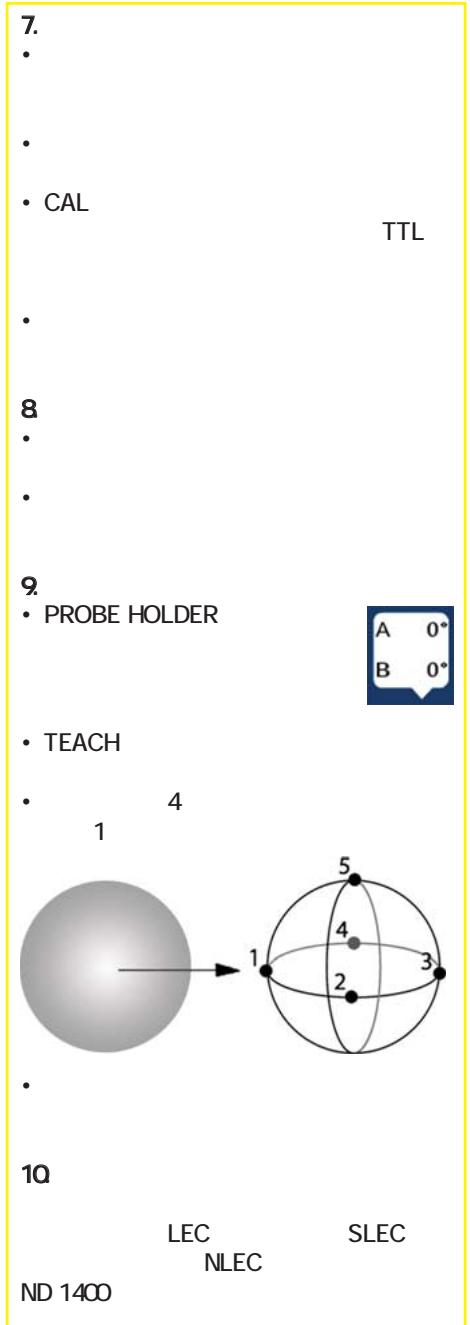

9. Taster kalibrieren
- Symbol TASTERTYP
- antipinen, um die Eigenschaften des gewährten Tasters anzuzeigen.
- Schaltfläche LERNEN antippen, um die Kalibrierung des Tasters zu starten.
- 4 Punkte entlang des Umfangs der Kugel und dann 1 Punktiben an der Kugel antasten.
- Taste FINISH drücken, um die Kalibrierung des Tasters abzuschlieben.
10. Fehlerkompensation
Zur Korrektur von Messystem- und Maschinenfehlern kann die lineare (LEC), abschnittsweise lineare (SLEC) und nichtlineare (NLEC) Fehlerkorrektur verwendet werden. Siehe auch Geräte-Handbuch ND 1400.

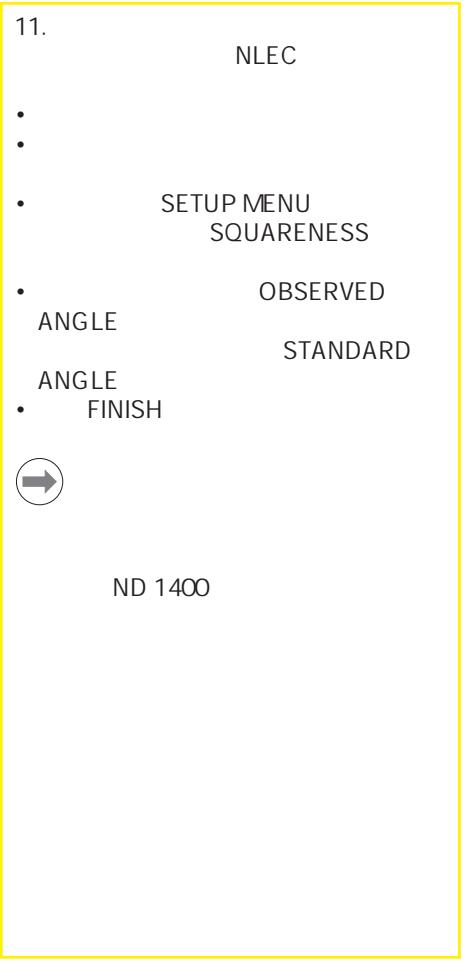

11. Rechtwinkligkeit kalibrierten
These Kalibrierung ist bei Verwendung der NLEC-Fehlerkorrektur nicht notig.
- Messnormal für die Kalibrierung der Rechtwirklichkeit an der Referenzachse ausrichten.
- Normwinkel messen. Hinweise zur Messung von Winkeln finden Sie auf den nachfolgenden Seiten.
- Menu SETUP aufrufen und dann Menüpunkt RWK antippen.
Gemessenen Winkel in Feld GEMESSEN und zertifizierten Normwinkel in Feld NOMINAL eingeben. - Taste FINISH drücken, um die Kalibrierung abzuschlieben.
Hinweis:
Neben den hier beschriebenen Mindestfunktionen gibt es noch weitere weitere Setup-Funktionen. Siehe auch Geräte-Handbuch ND 1400.

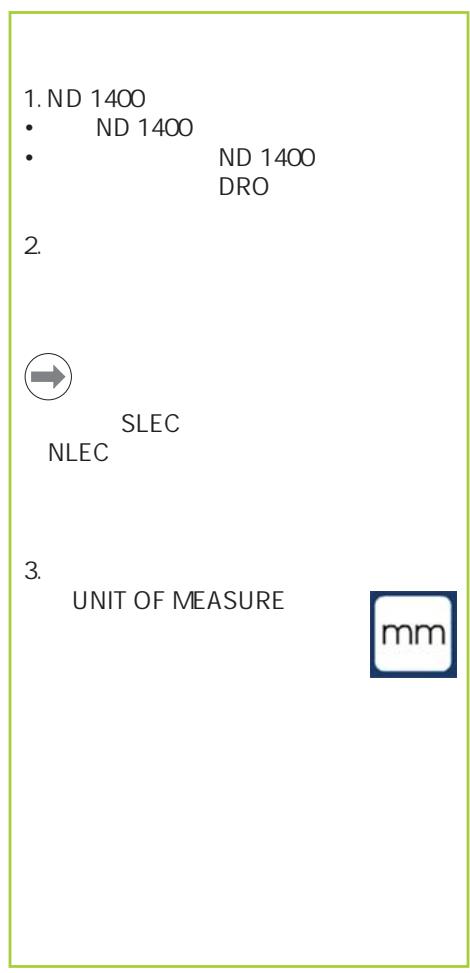

MessungVBoreiten

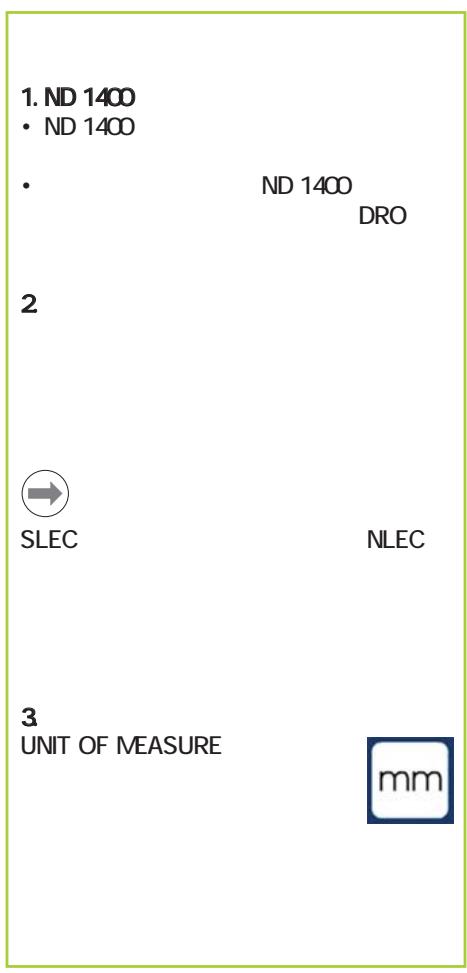

1. ND 1400 einschalten
- Anschlüsse der ND 1400 überprüfen.
- Mit dem NETZSCHALTER die ND 1400 einschalten. Die Anzeige ISTPOSITION erscheint nach der Systeminitialisierung.
2. Maschinen-Nullpunkt ermitteln (optional)
Tisch verfahren, um Referenzmarkt zu überfahren oder Anschläge zu finden, wenn das System so eingerichtet ist, dass beim Start ein Maschinen-Nullpunkt ermittelt wird.
Hinweis:
Bei Verwendung der Fehlerkorrektur SLEC oder NLEC ist ein reproductiver Barer Maschinen-Nullpunkt erforderlich. Ausfuhrlichere Informationen finden Sie im Geräte-Handbuch.
3. Maßeinheit wahren
Symbol MASSEINHEIT antippen, um zwischen Zoll und Millimeter umzuschalten.

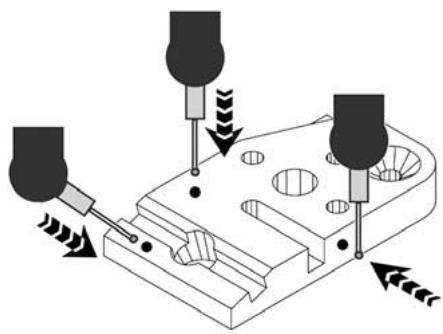

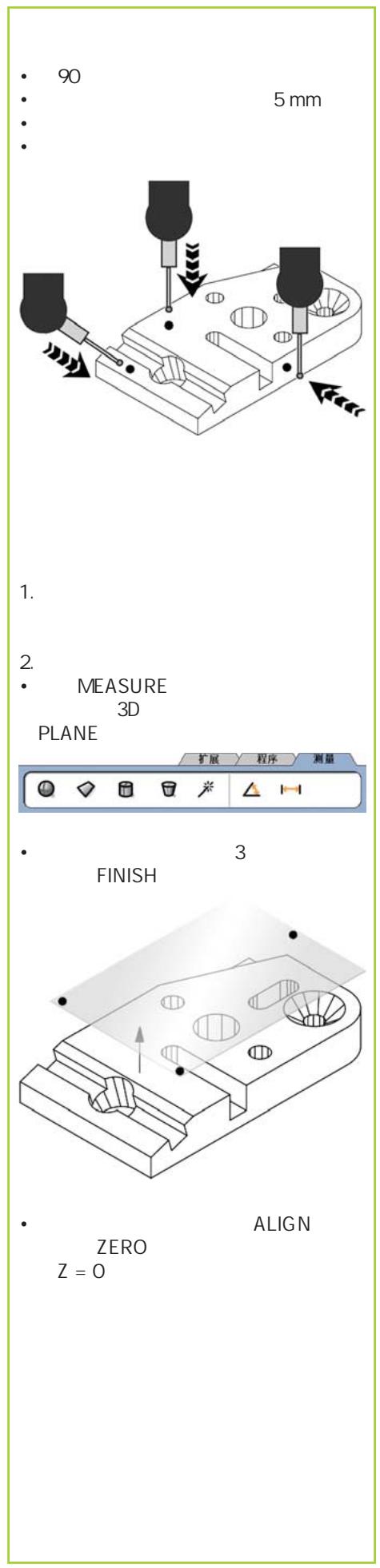

Punktaufnahme
Beim Antasten von Elementen mit einem Taster:
- Oberfläche senkrecht zum Messpunkt anfahren.
- Beim Anfahren die Richtung während der letzten 5 mm nicht ändern.
- Taster nicht über die Oberflächen schleifen.
- Keine Punkte an scharfen Kantenübergängen antasten.
Teil austrichten und
Bezugsebene ermitteln
Die Teileausrichtung und Ermittlung der Bezugsebene dient zur Vermeidung von Messfehlern aufgrund falsch ausgerichteter Teile.
1. Teil auf dem Tisch ausrichten
Bezugskante des Teils an einer Messachse ausrichten.

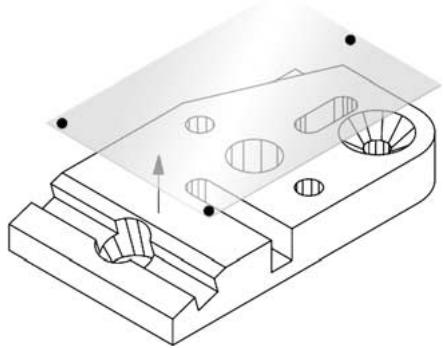

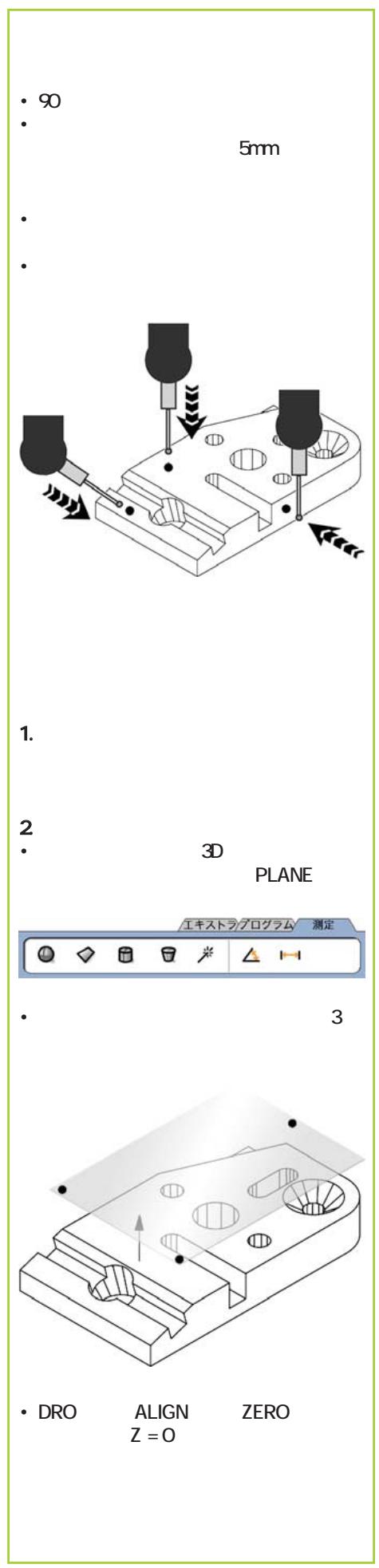

2. Bezugsebene des Teils ermitteln
- Reiter MESSEN antippen, um die 3-D-Messsymbole aufzurufen. Dann Symbol für EBENE antippen.
An gewünschter Bezugsbebene des Teils mindestens drei Punkte antasten und FINISH drucken.
- Mit AUSR. und NULLEN in der Anzeige ISTPOSITION die Bezugsbebene bei Z = 0 festlegen.
Bedienung

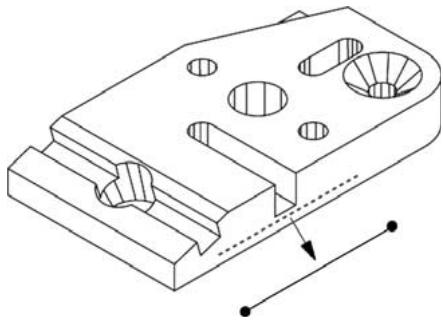

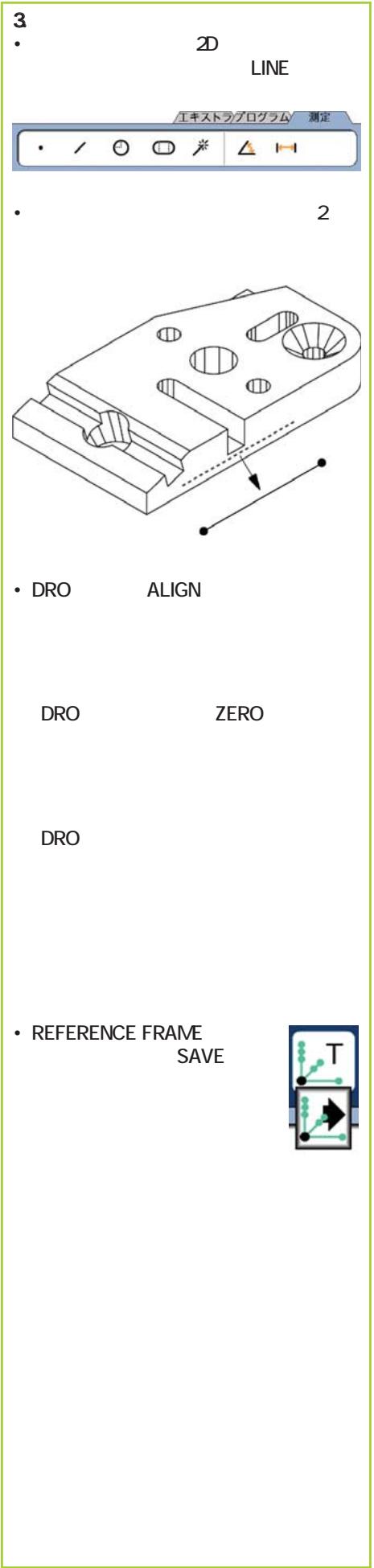

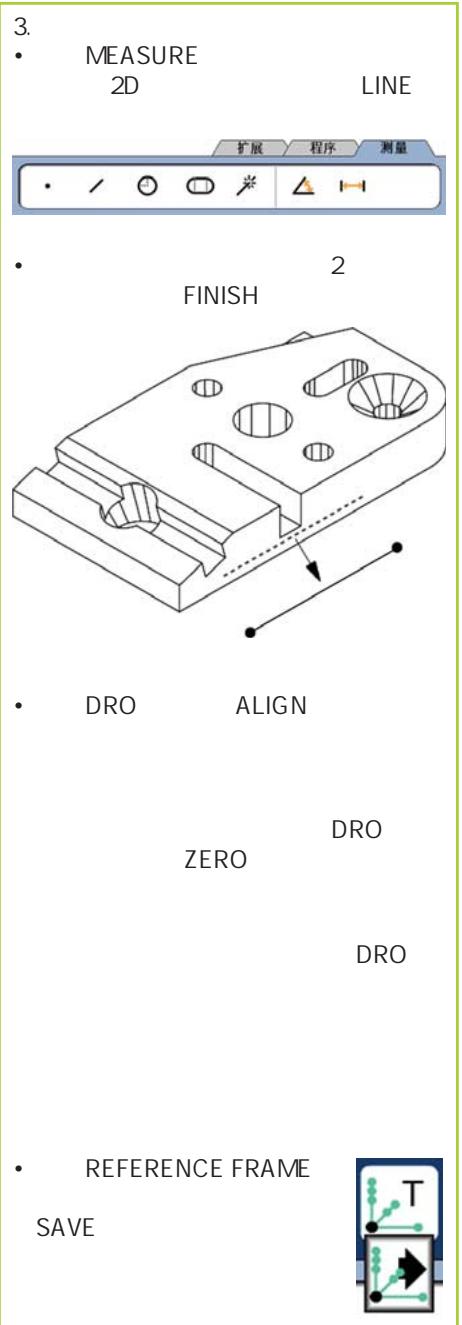

3. Teileausrichtung durchführten
- Reiter MESSEN antippen, um die 2-D-Messsymbole aufzurufen. Dann Symbol für GERADE antippen.
- An der Bezugskante des Teils mindestens zwei Punkte antasten und FINISH drucken.
- Schaltfläche AUSR. in der Anzeige ISTPOSITION antippen, um die Bezugskante auszurichten.
Nullpunkt festlegen
Bezugspunkt antasten, konstruieren oder definierten und für jeder Achse die Schaltfläche NULLEN in der Anzeige ISTPOSITION antippen.
Wert für Bezugspunkt setzen
Bezugspunkt antasten, konstruieren oder definierten, die Achswerte in der Anzeige ISTPOSITION antippen und mit den numerischen Tasten Preset-Werte eingeben.
Koordinatensystem speichern
Sobald Bezugsebene, Ausrichtung und Bezugspunkt für das Teil ermittelt sind, muss das Koordinatensystem für Messungen gespeichert werden.
- Symbol KOORDINATENSYSTEM und dann Symbol SPEICHERN antippen. Das Koordinatensystem wird gespeichert und erhalten eine Nummer.

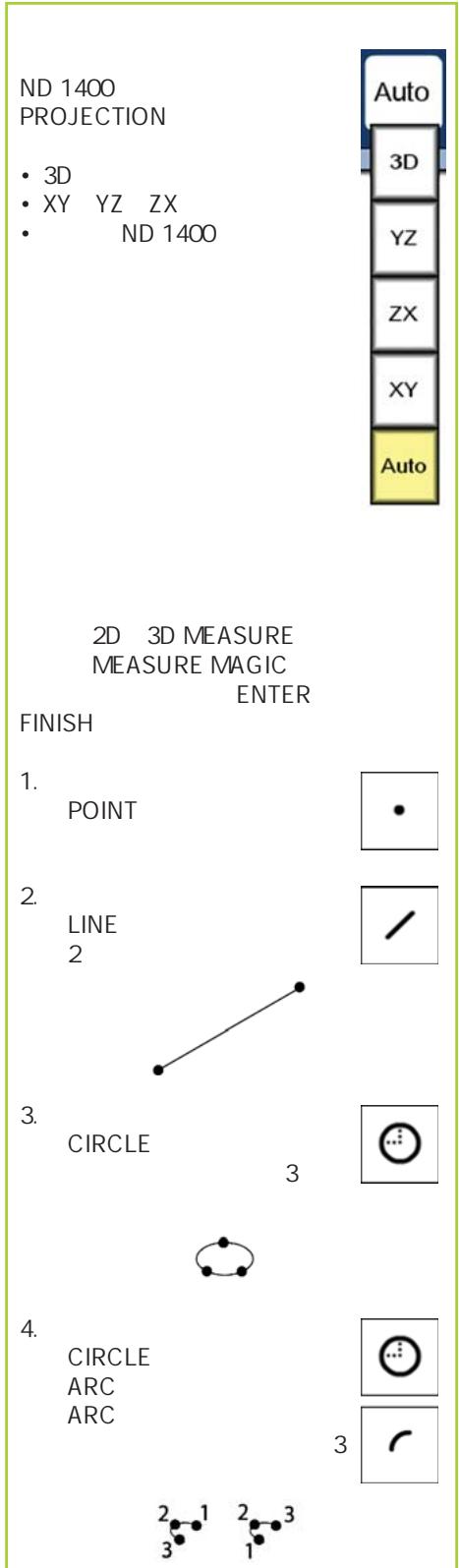

Projektionsebene wahlen
Projektionsebenen werden vom Benutzer oder automatisch von der ND 1400 gewählt. Schaltfläche PROJEKTION und dann Symbol für Projektionsebene antippen:
3D: Keine Projektionsebene
- XY-, YZ- oder ZX-Ebene
- Auto: ND 1400 wählte Projektionsebene anhand aufgenommener Messpunkte
Konturelemente messen

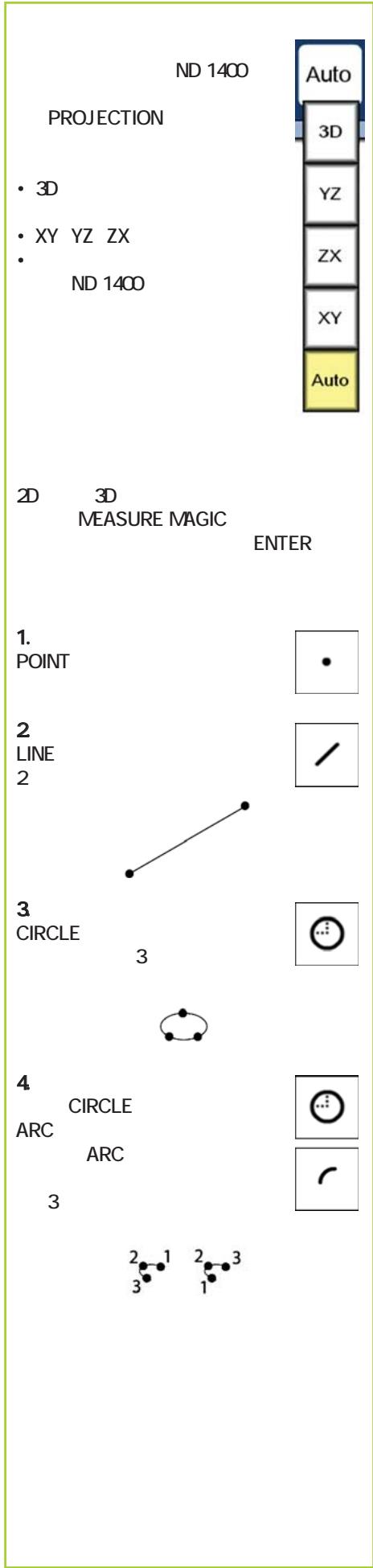

Zum Messen von Elementen ein Element-Symbol oder Symbol MEASURE MAGIC auf Reiter 2-Doder 3-D-MESSEN antippen, Punkte aufnahmen, mit ENTER bestätigen und mit FINISH abschieden.
1. Punkt messen
PUNKT-Symbol antippen und 1 Punkt aufnehmen.
2. Gerade messen
GERADE-Symbol antippen und mindestens 2 Punkte aufnehmen.
3. Kreis messen
KREIS-Symbol antippen und mindestens 3 Punkte auf Kreisumfang in beliebiger Reihenfolge aufnehmen.
4. Kreisbogen messen
Durch einmaliges Antippen des KREIS-Symbols das KREISBOGEN-Symbol aufrufen, KREISBOGEN-Symbol antippen und mindestens 3 Punkte nacheinander von Anfang bis Ende des Kreisbogens aufnehmen.

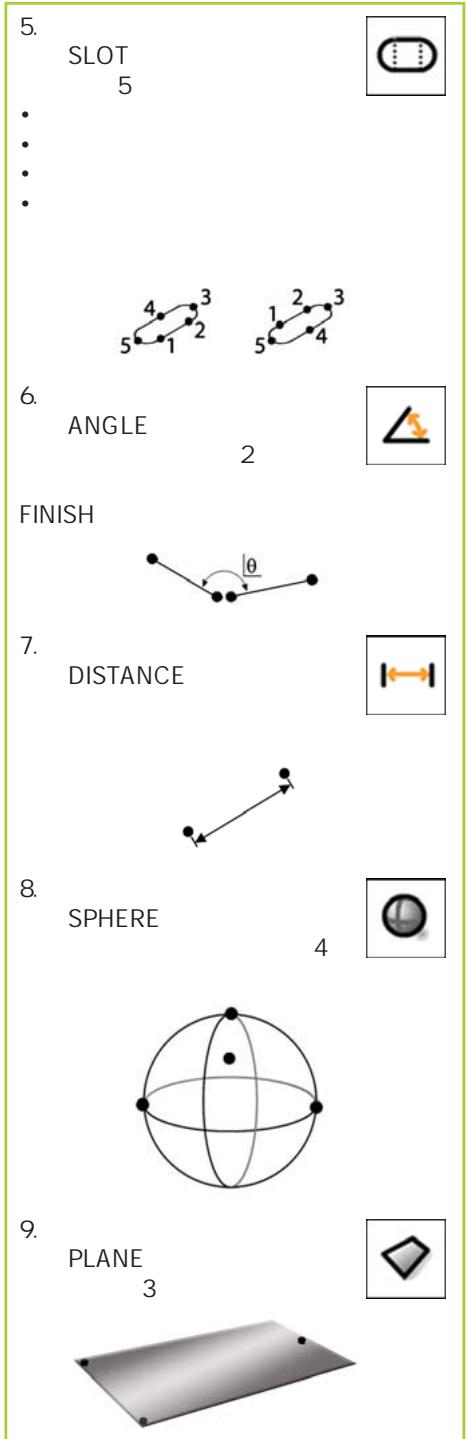

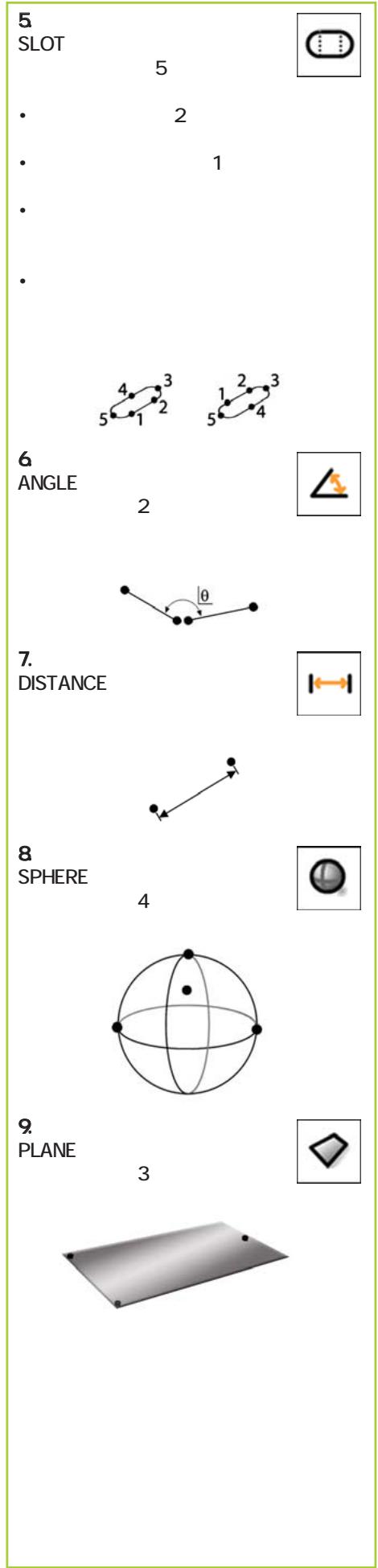

5. Nut messen
NUT-Symbol antippen und 5 Punkte in folgender Reihenfolge aufnehmen:
- 2 Punkte an einer langen Seite
1 Punkt an der nachstgelegenen kurzen Seite
1 Punkt in der Mitte der zweiten langen Seite - Letzten Punkt an der übrigen kurzen Seite Die Punkte konnen nacheinander in beliebiger Richtung aufgenommen werden.
6. Winkel messen
WINKEL-Symbol antippen und mindestens 2 Punkte an jedem der beiden Schenkel aufnehmen. Nach jedem Schenkel die Taste FINISH drucken.
7. Abstand messen
ABSTAND-Symbol antippen und jeweils 1 Punkt an beiden Enden der Strecke aufnehmen.
8. Kugel messen
KUGEL-Symbol antippen und mindestens 4 Punkte auf der Oberfläche der Kugel in beliebiger Reihenfolge aufnehmen.
9. Ebene messen
EBENE-Symbol antipinen und mindestens 3 Punkte auf der Flache der Ebene aufnehmen.

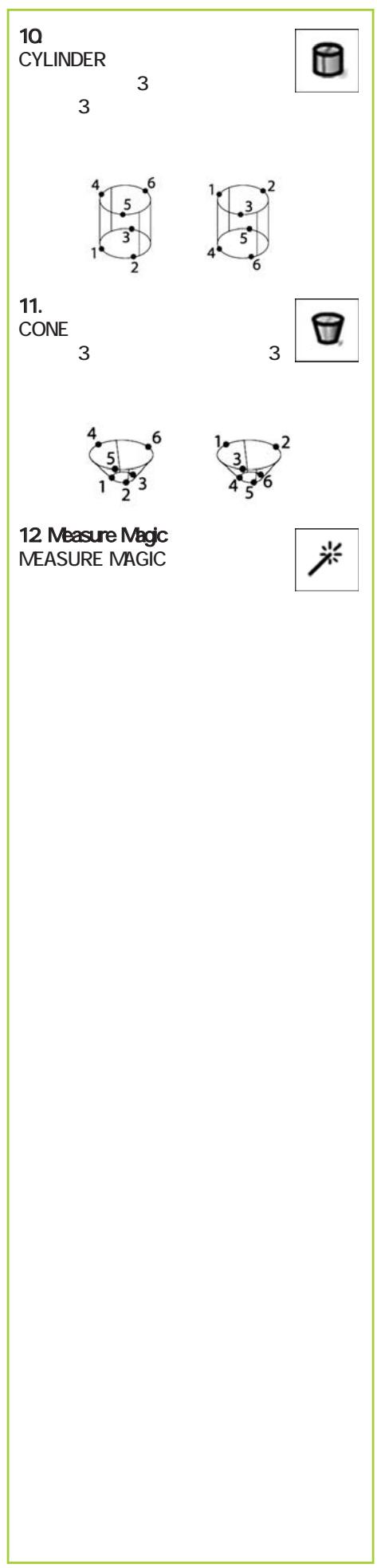

10. Zylinder messen
ZYLINDER-Symbol antippen und jeweils 3 Punkte auf dem Umfang der Grundfläche und der Deckfläche sowie beliebige weitere Punkte aufnehmen.
11. Konus messen
KONUS-Symbol antippen und jeweils 3 Punkte auf dem Umfang der Grundfläche und der Deckfläche sowie beliebige weitere Punkte aufnehmen.
12. Measure Magic verwenden
MEASURE MAGIC -Symbol antippen und Punkte eines Elements aufnehmen. Elementtyp wird anhand der Verteilung und Reihenfolge der erfassten Punkte berechnet.
Konturelemente definieren

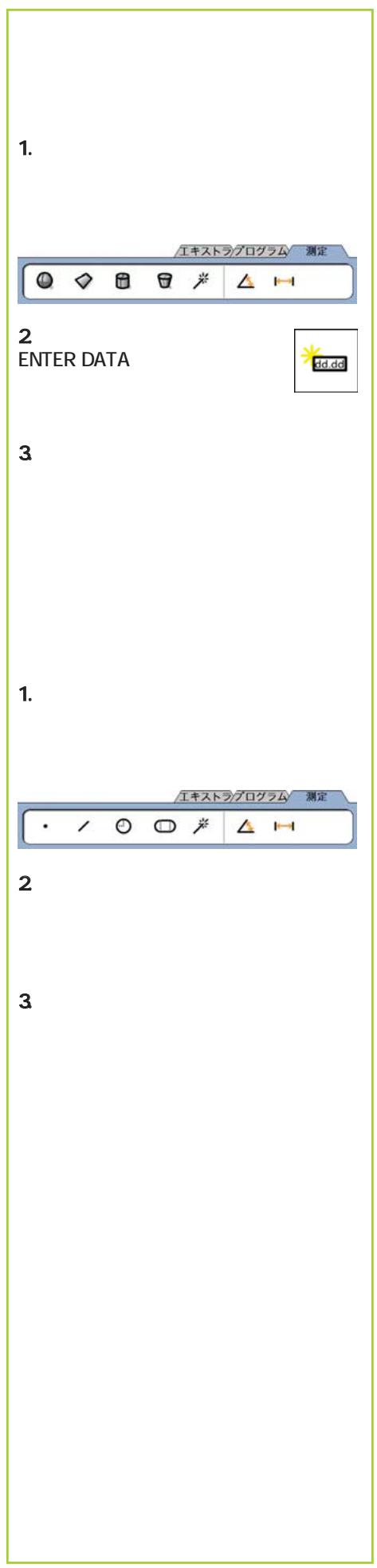

Konturelemente werden durch Auswahl des gewünschten Konturelement-Types und Eingabe der erforderlichen Konturelement-Daten definiert. Die Definition wird mit der Taste FINISH bestätigt.
1. Konturelement-Typ festlegen
Reiter MESSEN und dann ein Messsymbol antippen, um Element-Typ zu wahlen, der definiert werden soll.
2. Konturelement-Daten eingeben
Symbol für DATEN-EINGABE antipinen und Daten in die am Bildschirm angezeigten Felder eintragen.
3. Definition abschlieBen
Taste FINISH drucken, um die Definition eines Kontureelements abzuschlieben. Ein neu definiertes Konturelement wird in der Elementliste angezeigt.
Zur Konstruktion von Konturelementen zuerst den gewünschten Element- Typ, dann die davon nötigen, bereits gemessenen Bezugselemente wahlen und mit Taste FINISH bestätigten.
1. Konturelement-Typ festlegen
Reiter MESSEN und dann ein Messsymbol antippen, um Element-Typ zu wahlen, der konstruiert werden soll.
2. Bezugselemente wahlen
Gewünschte Bezugselemente in der Elementliste wahlen. These Bezugselemente werden mit einem Hähchen versehen.
3. Konstruktion abschlieBen
Taste FINISH drucken, um die Konstruktion abzuschlieben. Ein neu konstruiertes Konturelement wird in der Elementiste angezeigt.
Messdaten anzeigen
Konturelement in der Elementliste wahlen und ANSICHT antippen, um Messpunkte mit Formfehlern anzuzeigen.
1. Konturelement wahlen
Gewünschtes Konturelement in der Elementiste antippen.
2.ANSICHT antippen
Formfehler werden als Linien dargestellt, die von Datenpunkten zum Konturelement laufen. Die zwei größten Formfehlers sind rot markiert.
Toleranzprüfung
Zur Prüfung von Toleranzen ein Konturelement wahren, die Schaltfläche TOL antippen, eine Toleranzart wahren und die Toleranzdaten eingeben.
1. Konturelement wahlen
Gewünschtes Konturelement in der Elementliste antippen.
2.TOL antippen
Die Toleranzarten werden unter am Bildschirm in Form von Symbolen angezeigt.
3. Toleranz wahlen
Ein Toleranz-Symbol antippen, um die gewünschte Toleranzart zu wahren und dann das im Toleranzfenster oben links angezeigte Wort TOLERANZ: ... antippen, um eine spezielle Toleranz zu wahren.
4. Toleranzdaten eingeben
Den SOLLWERT und die TOLERANZDATEN in die entsprachenden Felder im Toleranzfenster eingeben.
5. Ergebnis anzeigen
War die Toleranzprüfung in Ordnung, so werden die Elemente mit einem grünen Rechtek in der Elementlste versehen. War die Messung außerhalb der Toleranz, ist das Rechtek rot und die Zeichen werden in Konturschrift dargestellt.
Programmieren
Programme sind aufgenommene Messfolgen und andere, vom Bediener gedrückte Tastenfolgen, die von der ND 1400 zum späteren Abspielen bei der Prüfung identischer Teile gespeichert werden. Die Aufnahme, das Ausführten, Speichern, Laden und Löschen von Programmen wird in dieser Anleitung erklär.
Hinweis:
Programme können auch kopiert und bearbeitet werden. Ausfuhrlichere Informationen finden Sie im Geräte-Handbuch.

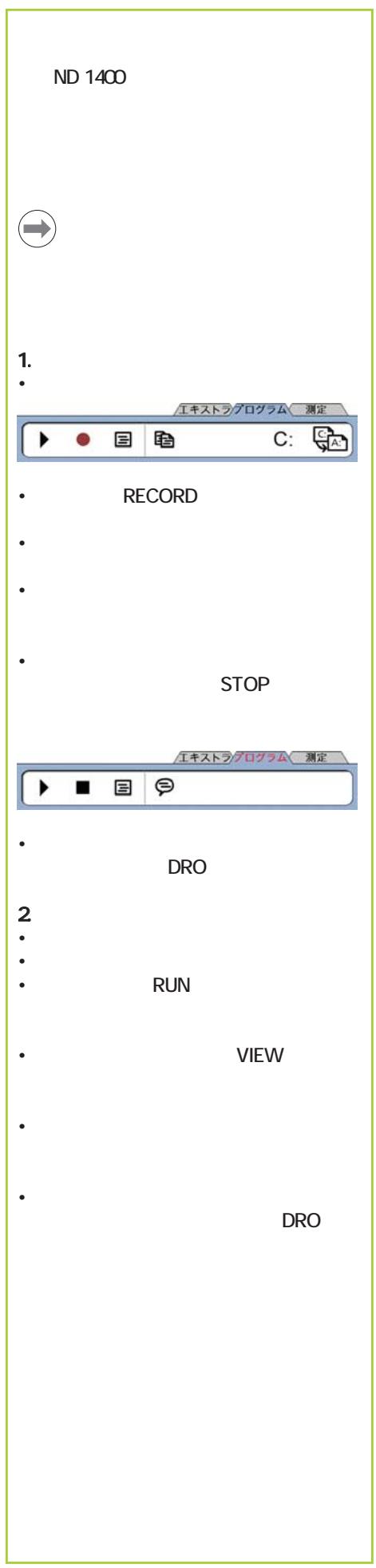

1. Ein Programm aufnehmen
Reiter PROGRAMM antippen.
- Das runde rote Symbol für AUFNAHME antippen.
- Programmnamen eingeben und mit FINISH die Aufnahme starten.
Die Messung und weiteren Schritte wie gewohnt durchfuhren. Der Reiter PROGRAMM wird während der Programmaufnahme in roter Schrift dargestellt. - Durch Antippen des Reiters PROGRAMM die Aufnahme beenden und dann das rechtekige Schwarze STOPP-Symbol antippen. Ein neuen Programm wird gespeichert.
- Mit FINISH den Programmmodus beenden und zur Anzeige ISTPOSITION zurückkehren.
2. Programm ausführren
Reiter PROGRAMM antippen.
- Programmnamen wahlen.
- Das schwarze dreieckige Symbol für AUSFUHREN antippen. Der Konturelement-Typ und die erfassten Punkte werden während der Punktaufnahme angezeigt.
- Nach Festlegung eines Koordinatensystems die Schaltfläche ANSICHT antippen, um während der Punktaufnahme mittels Pfeil zur Messposition geführt zu werden.
- Das Programm stoppt automatisch, wenn alle Programmschritte ausgeführten wurden. Ein Hinweisfenster erscheint.
- Hinweisfenster antippen, um Programmmodus zu beenden und zur Anzeige ISTPOSITION zurückzukehren.
Programme speichem

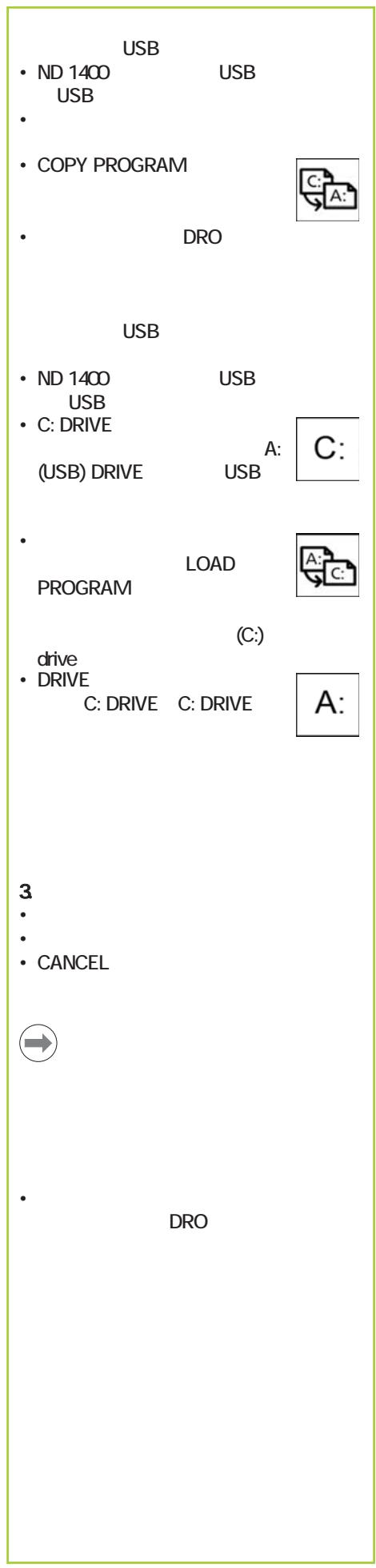

Programme können auf einem USB-Speichermedium gespeichert werden.
- Ein leeres USB-Speichermedium an den USB-Anschluss an der Seite der ND 1400 anschließen.
- Reiter PROGRAMM und dann Programmnamen antippen.
- Symbol für PROGRAMM KOPIEREN antipinen.
- Mit FINISH zur Anzeige ISTPOSITION zurückkehren.
Programme importieren
Programme konnen von einem USB-Speichermedium importiert werden.
- Das USB-Speichermedium an den USB-Anschluss an der Seite der ND 1400 anschließen.
- Symbol C: LAUFWERK antipinen, um Laufwerk zu wechseln. Das Symbol A: (USB) LAUFWERK und die auf dem USB-Medium gespeicherten Programme werden angezeigt.
- Gewünschten Programmnamen in der Liste und dann Symbol für PROGRAMM LADEN antippen. Das gewählte Programm wird auf das lokale Laufwerk (C:) geladen.
- Symbol für LAUFWERK antipinen. Das LAUFWERK C.; dessen Programmliste jetzt das importierte Programm enthalt, wird angezeigt.
Das importierte Programm kann jetzt angewählt und ausgeführrt werden.
3. Programm Löschen
- Reiter PROGRAMM antippen.
- Programmnamen wahlen.
- Taste CANCEL drucken. Das Programm wird gelöscht.
Hinweis:
Beim Löschen von Programmen sollte vorsichtshalber zuerst eine Sicherungskopie des Programms angelegt werden. Einmal gelöschte Programme können nicht wiederhergestellt werden.
- Mit FINISH den Programmmodus beenden und zur Anzeige ISTPOSITION zurückkehren.
Ergebnisberichte
Ergebnisberichte können an einen USB-Drucker, USB-Speicher oder einen PC gesendet werden. Die Art des Berichts und der Empfänger werden im SETUP-Untermenü DRUCKEN definiert.
Hinweis:
Ausfuhrlichere Erläuterungen
finden Sie im Geräte-Handbuch
ND 1400 auf unserer Website unter www.heidenhain.de.
- Taste SENDEN drücken, um Ergebnisberichte zu erhalten.
e s nthe
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49 8669 31-0
[FAX] +49 8669 5061
E-mail: info@heidenhain.de
www.heidenhain.de
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49 8669 31-0
[FAX] +49 8669 5061
E-mail: info@heidenhain.de
www.heidenhain.de
Accensione iniziale
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49 8669 31-0
[FAX] +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
[FAX] +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de
Initial upstart
Tryck på ikonen
PROBHÄLLARE für att visa probvalen für den valda proben.
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
[FAX] +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de
Eerste inschakeling
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49 8669 31-0
[FAX] +49 8669 5061
E-mail: info@heidenhain.de
www.heidenhain.de
První zapnutí
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
[FAX] +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de
Arranque inicial
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
[FAX] +49 8669 5061
E-mail: info@heidenhain.de
www.heidenhain.de
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49 8669 31-0
[FAX] +49 8669 5061
E-mail: info@heidenhain.de
www.heidenhain.de
PepBoe BkIoueHne
BknIOHTe BbIKIOUATEJIb IINTAHINJn3ayncKa ND 1400. Ha 3KpaHe OTo6pa3ntc3aTbKa.
- Haxmnte KhoNky FINISH dny OTo6paXeHnY TeKuIx KoOpDnHaT NIOJoxHeHnOcEi.
HactpoynIO
IapametpbN D1400doJXhbl 6bIbOnpeJeHbI nepeI nepBbIM IcNOJIb3OBAHnEM N doJXhbl KOHNpynpoBaTcKaKdbI pa3 npi N3MeHeHH Tpe6ObaHn K n3MepeHnM, CO3dAnIOOTeOB INpepaHn daHhbIX.
Hacptpoikn coxpanjouTcdo:
CMeHb6ypephoro3IeMeHTa NITAHNIA
- ydaJIeHnJaHHbIX N HaCTpoEK
- 06HOBJIeHnI PO
BHMaHne
HacptoKnnapaMeTPOB ynpabIyIOT pa60ToN ND 1400 n 3aunuenebl npoJIeM. NapOJIb IJn DOCTUpa K 3Tm HacptoKam DoJKeH nepeJaBaTbcr ToJIbKO KBaINΦnIupOBaHHOMy nepcoHaNy.
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49 8669 31-0
[FAX] +49 8669 5061
E-mail: info@heidenhain.de
www.heidenhain.de
ilk calistirma
- ND 1400'ü calistirmak 参数 GUC ANAHTARINA Basin. Båslangic ekranı görtündenir.
Guncel eksen konumlarin DRO ekranda görtülemek icin BITIR tusuna basin.
Yazilim ayarlari
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
[FAX] +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de
開機之前
電氣連接
電壓：100V~至240V~
(-15%至+10%)
频率： 43 Hz至63 Hz
保險絲：T1600mA，250V
5x20mm
電力接頭配線
L：線電壓(棕色)
N：中性(蓝色)
接地(黄色/绿色)
觸電的危險！
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
[FAX] +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de
初次開機
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
[FAX] +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de
10.
CYLINDER
3
3
11.
CONE
3 3
12.
MEASURE MAGIC
FINISH
1.
MEASURE
2.
ENTER DATA
3.
FINISH
FINISH
1.
MEASURE
2.
3.
FINISH
VIEW
1.
2.
VIEW
TOL
1.
2.
TOL
3.
4.
TOLERANCE
NOMINAL
TOLERANCE
5.
DRO
ND 1400
1.
PROGRAM
RECORD
FINISH
.
PROGRAM
STOP
FINISH DRO
2.
PROGRAM
RUN
VIEW
.
DRO
USB
USB
ND 1400
USB
PROGRAM
COPY PROGRAM
FINISH
DRO
USB
USB USB
ND 1400
C:
USB
.
PROGRAM
LOAD
(C:) DRIVE
C:
C:
3.
PROGRAM
CANCEL
FINISH DRO
USB
PC
USB
www.heidenhain.de
ND 1400
SEND
Tilting base
Mounting base
mm
| 4 XYZQ ~ 1VPP | |||||||||||
| 4 | 12 | 2 | 10 | 1 | 9 | 3 | 11 | 14 | 7 | 5/6/8/ 13/15 | |
| ~1VSS | UP | Sensor UP | 0V | Sensor 0V | A+ | A- | B+ | B- | R+ | R- | / |
| 4 XYZQ TLI TTL | |||||||||
| 7 | 6 | 2 | 3 | 4 | 5 | 9 | 8 | 1 | |
| TLI TTL | UP | 0V | Ua1 | Ua1 | Ua2 | Ua2 | Ua0 | Ua0 | / |
| 5 V.24/RS-232-C | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| / | TXD | RXD | DTR | Signal GND | DSR | RTS | CTS | / |
| 6 HEIDENHAIN Universal Touch Probe | |||||||||||
| 1 | 2 | 4 | 5 | 6 | 8 | 10 | 11 | 13 | 15 | 3/7/9/ 12/14 | |
| GND | LED+ | 12 Vdc | 15 Vdc | 5 Vdc | GND | In | S+ I(2) | S+ I(1) | LED- | / | |
| 7 5-pin Touch probe | ||||
| 1 | 2 | 3 | 4 | 5 |
| LED- | GND | LED+ | In+ | In- |
| 8 RJ-45 Remote Footswitch | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Signal GND | S-2 NO | S-1 NO | / | S-1 and S-2 CO | / | / | / |
| 10 Audio Out | 1 2 |
| 1 | 2 |
| Audio Out | Signal GND |
| 11 USBType A Data I/O | |||
| 1 | 2 | 3 | 4 |
| / | Data (-) | Data (+) | Data GND |
HEIDENHAIN
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49 8669 31-0
[FAX] +49 8669 5061
E-mail: info@heidenhain.de
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
+49866931-0
FAX +4986695061
E-mail: info@heidenhain.de
www.heidenhain.de
Vollständige und weitere Adressen siehe www.heidenhain.de
DE HEIDENHAIN Technisches Buro Nord
12681 Berlin, Deutschland
03054705-240
HEIDENHAIN Technisches Buro Mitte
08468 Heinsdorfergrund, Deutschland
03765 69544
HEIDENHAIN Technisches Buro West
44379 Dortmund, Deutschland
0231618083-0
HEIDENHAIN Technisches Buro Südwest
70771 Leinfelden-Echterdingen, Deutschland
0711 993395-0
HEIDENHAIN Technisches Buro Südost
83301 Traunreut, Deutschland
0866931-1345
AR NAKASE SRL
AT HEIDENHAIN Techn. Buro Österreich
83301 Traunreut, Germany
www.heidenhain.de
GERTNER Service GmbH
CH HEIDENHAIN (SCHWEIZ) AG
8603 Schwerzenbach, Switzerland
www.heidenhain.ch
CN DR. JOHANNES HEIDENHAIN
(CHINA) Co., Ltd.
NL HEIDENHAIN NEDERLAND B.V.
6716 BM Ede, Netherlands
www.heidenhain.nl
NO HEIDENHAIN Scandinavia AB
