ND 1400 - Elektronisches Messgerät HEIDENHAIN - Kostenlose Bedienungsanleitung

Produkttyp	Digitales elektronisches Messgerät
Marke	HEIDENHAIN
Modell	ND 1400
Netzversorgung	100 V~ bis 240 V~ (-15 % bis +10 %), 43 Hz bis 63 Hz
Sicherung	T1600 mA, 250 V, 5 x 20 mm
Anzeige	LCD-Touchscreen
Kommunikationsschnittstellen	RS-232-C, USB Typ A (Drucker/Speicher), RJ-45 (Fußschalter), Audioausgang 3,5 mm
Encoder-Eingänge	4 Achsen: X, Y, Z (linear), Q (rotativ)
Tasteranschlüsse	15-polig HEIDENHAIN Universal, 5-polig
Messfunktionen	Punkt, Gerade, Kreis, Bogen, Nut, Winkel, Abstand, Kugel, Ebene, Zylinder, Kegel, Magic-Messung
Nivellierung und Ausrichtung	Ja, mit Symbolen PLANE und LINIE
Erstellung Werkstücknullpunkt	Ja, mit Taste NULL
Sicherung Bezugssystem	Ja, nummeriert
Toleranzanwendung	Ja, mit visueller Anzeige (grün/rot)
Sequenzprogrammierung	Aufzeichnung, Ausführung, Speicherung auf USB-Stick
Messprotokolle	Versand an USB-Drucker, USB-Stick oder PC
Fehlerkorrektur	LEC, SLEC, NLEC
Winkelmessung Kalibrierung	Ja, über Menü SETUP
Verfügbare Sprachen	Deutsch, Englisch, Französisch, Spanisch, Italienisch, Japanisch, Niederländisch, Polnisch, Portugiesisch, Russisch, Schwedisch, Türkisch, Chinesisch, Tschechisch, usw.
Elektrische Sicherheit	Gehäuse nicht öffnen, nicht unter Spannung anschließen, Kabelaustausch durch Elektriker
Montage	Nuten auf Träger, Schulterbolzen, Zylinderkopfschrauben, Unterlegscheiben
Passwortschutz	Menü SETUP geschützt

Häufig gestellte Fragen - ND 1400 HEIDENHAIN

Wie nehme ich das ND 1400 in Betrieb?

Überprüfen Sie die Anschlüsse, drücken Sie den Netzschalter (1) auf der Rückseite. Der Startbildschirm erscheint. Drücken Sie die Taste FINISH, um zum DRO-Bildschirm zu gelangen.

Wie konfiguriere ich die Sprache?

Drücken Sie auf das FRAGE-Zeichen, dann zweimal auf SETUP, um das MENÜ SETUP anzuzeigen. Tippen Sie auf den Punkt SPRACHE und wählen Sie die gewünschte Sprache aus. Starten Sie das Gerät nach der Änderung neu.

Wie kalibriere ich den Touchscreen?

Im MENÜ SETUP tippen Sie auf DIVERS und dann auf die Taste CAL. Folgen Sie den Anweisungen auf dem Bildschirm, um den Touchscreen auf Ihre Finger zu kalibrieren.

Wie messe ich einen Kreis?

Tippen Sie auf das KREIS-Symbol im Reiter MESSEN 2D oder 3D. Tasten Sie mindestens 3 Punkte auf dem Umfang in beliebiger Reihenfolge an, dann drücken Sie FINISH.

Wie erstelle ich ein Messprogramm?

Tippen Sie auf das rote AUFZEICHNEN-Symbol, geben Sie dem Programm einen Namen, führen Sie die gewünschten Messungen durch, dann tippen Sie auf den Reiter PROGRAMM und auf das STOP-Symbol, um die Aufnahme zu beenden.

Wie wende ich Toleranzen auf ein Element an?

Wählen Sie das Element in der Liste, tippen Sie auf die TOL-Taste, wählen Sie die Toleranzart, tippen Sie auf das Wort TOLERANZ, um die Nenn- und Toleranzwerte festzulegen. Ein grünes Quadrat zeigt eine Messung innerhalb der Toleranz an, ein rotes Quadrat eine Überschreitung.

Wie speichere ich Programme auf einem USB-Stick?

Schließen Sie einen leeren USB-Stick an den seitlichen USB-Anschluss an. Wählen Sie im Reiter PROGRAMM das Programm aus, tippen Sie auf das PROGRAMM KOPIEREN-Symbol. Das Programm wird auf den Stick kopiert.

Was tun, wenn das Gerät eine Fehlermeldung anzeigt?

Konsultieren Sie den Abschnitt 'Fehlerbehebung' im vollständigen Benutzerhandbuch. Bei anhaltendem Fehler wenden Sie sich an den HEIDENHAIN-Support. Stellen Sie sicher, dass die Verbindungen korrekt sind und die Setup-Parameter gültig sind.

Wie schließe ich einen Taster an das ND 1400 an?

Verwenden Sie den 15-poligen Tasteranschluss (6) für HEIDENHAIN Universal-Taster oder den 5-poligen Anschluss (7). Schließen Sie den Taster im spannungslosen Zustand an. Konfigurieren Sie dann den Tastertyp im Menü SETUP > TASTER.

Wie führe ich eine Winkelmessung Kalibrierung durch?

Richten Sie den Winkelstandard an der Referenzachse aus, messen Sie den Winkel mit dem ND 1400. Geben Sie im MENÜ SETUP > WINKEL den gemessenen Winkel und den Zertifikatswinkel des Standards ein, dann drücken Sie FINISH.

BEDIENUNGSANLEITUNG ND 1400 HEIDENHAIN

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

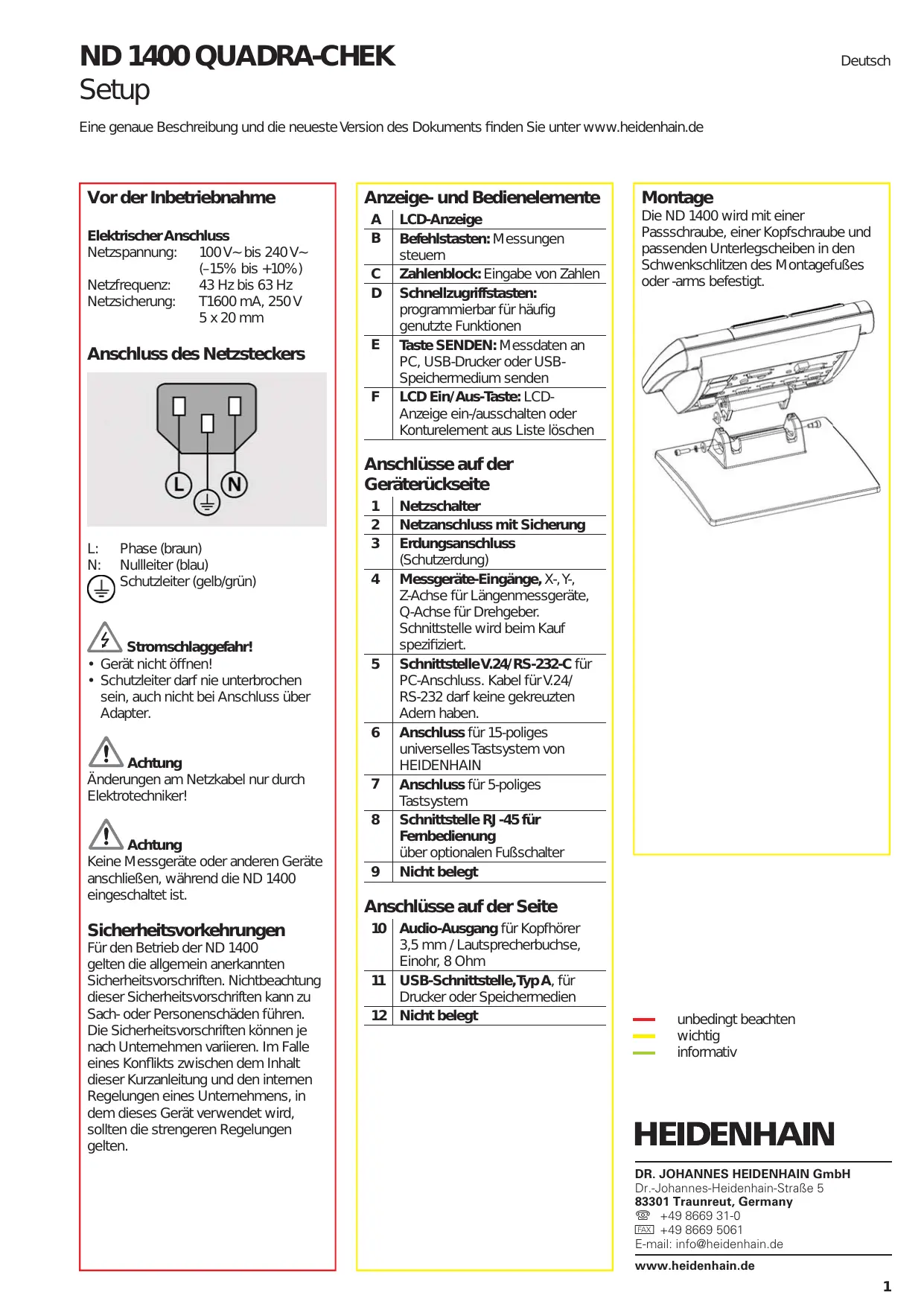

Initial power up

VorderInbetriebnahme

Elektrischer Anschluss

Netzspannung: 100 V~ bis 240 V~

(-15% bis + 10%)

43 Hz bis 63 Hz

Netzsicherung: T1600 mA, 250 V

5 × 20 ~mm

Anschluss des Netzsteckers

L: Phase (braun)

N: Nulleiter (blau)

Schutzleiter (gelb/grün)

Stromschlaggefahr!

Gerat nicht offen!
- Schutzleiterarf Nie unterbrochen sein, auch nicht bei Anschluss über Adapter.

Achtung

Änderungen am Netzkabel nur durch Elektrotechniker!

Achtung

Keine Messgeräte oder anderen Geräte anschließen, während die ND 1400 eingeschaltet ist.

Sicherheitsvorkehrungen

Für den Betrieb der ND 1400 gelten die allgemein anerkannten Sicherheitsvorschriften. Nichtbeachtung dieser Sicherheitsvorschriften kann zu Sach- oder Personenschäden führen. Die Sicherheitsvorschriften können je nach Unternehmen variieren. Im Falle eines Konfliks zwischen dem Inhalt dieser Kurzanleitung und den internen Regelungen eines Unternehmens, in dem diesen Gerät verwendet wird, sollen den strengeren Regelungen gelten.

Anzeige- und Bedienelemente

A	LCD-Anzeige
B	Befehlstaten: Messungen steuern
C	Zahlenblock: Eingabe von Zahlen
D	Schnellzugriffstaten:programmierbar für früig genutzte Funktionen
E	Taste SENDEN: Messdaten an PC, USB-Drucker oder USB-Speichermedium senden
F	LCD Ein/Aus-Taste: LCD-Anzeige ein-/ausschalten oder Konturelement aus Listelöschen

Anschlüsse auf der Geräterückseite

1	Netzschalter
2	Netzanschluss mit Sicherung
3	Erdungsanschluss (Schutzerdung)
4	Messgeräte-Eingänge, X-, Y, Z-Achse für Längenmessgeräte, Q-Achse für Drehgeber. Schnittstelle wird beim Kauf spezifiziert.
5	Schnittstelle V.24/RS-232-C für PC-An Schluss. Kabel für V.24/ RS-232 darf keine gekreuzten Adern haben.
6	An Schluss für 15-poliges universelles Tastsystem von HEIDENHAIN
7	An Schluss für 5-poliges Tastsystem
8	Schnittstelle RJ-45 für Fermbediennung über optionalen Fußschalter
9	Nicht belegt

Anschlüsse auf der Seite

10	Audio-Ausgang für Kopfhörer 3,5 mm / Laufsprecherbuchse, Einohr, 8 Ohm
11	USB-Schnittstelle, Typ A, für Drucker oder Speichermedien
12	Nicht belegt

Montage

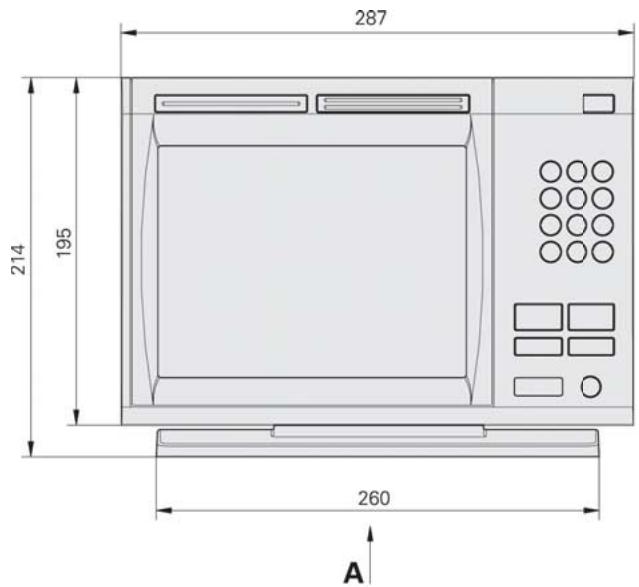

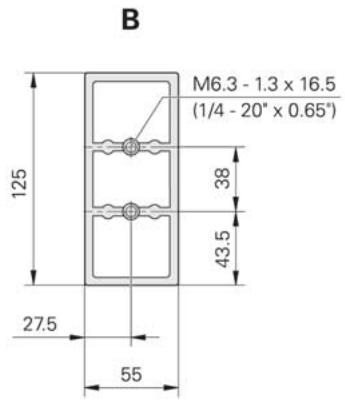

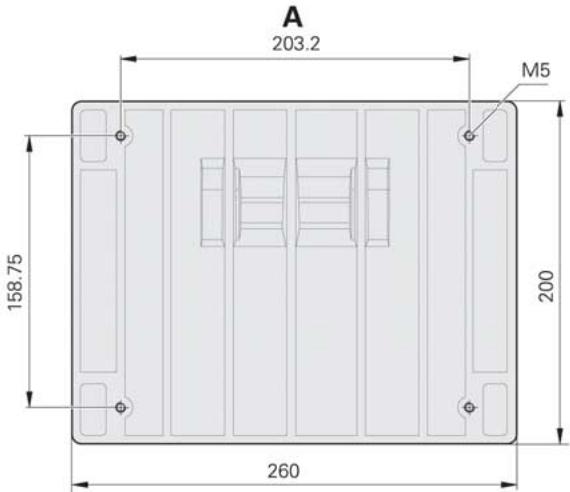

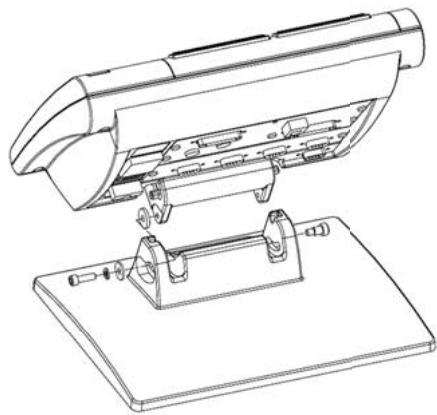

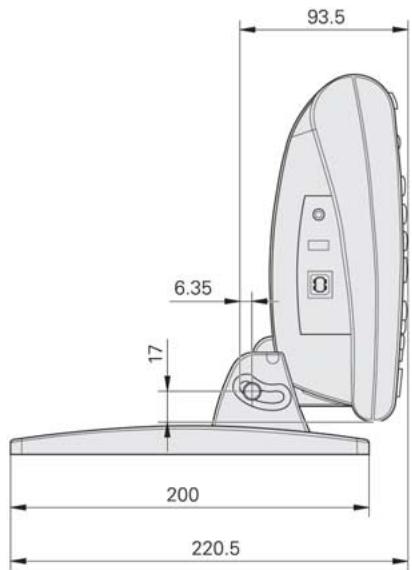

Die ND 1400 wird mit einer Passschraube, einer Kopfschraube und passenden Unterlegscheiben in den Schwenkschlitzen des Montagefußes oder -arms befestigt.

unbedingt beachten
wichtig
informativ

HEIDENHAIN

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

Erstinbetriebnahme

Zum Einsatz der ND 1400 den NETZSCHALTER drucken. Es erscheint der Startbildschirm.

• Zur Anzeige der aktuellen Achspositionen (Anzeige ISTPOSITION) Taste FINISH drucken.

Software-Setup

Die Betriebssparameter der ND 1400 müssen vor der Erstinbetriebnahme und immer, wenn sich die Anforderungen an die Vermessung von Teilen, Berichterstellung oder Kommunikation ändern, konfiguriert werden.

Einstellungen werden beibehalten bis:

• Batterie für Daten-Backup gewechselt wird.
• Daten und Einstellungen gelöscht werden.
• Software-Upgrades durchgeführt werden.

Achtung

Die Setup-Parameter steuern die Bedienung der ND 1400 und sind passwortgeschützt. Das Passwort für die Setup-Menus sollte nur an geschulte Personen weitergegeben werden.

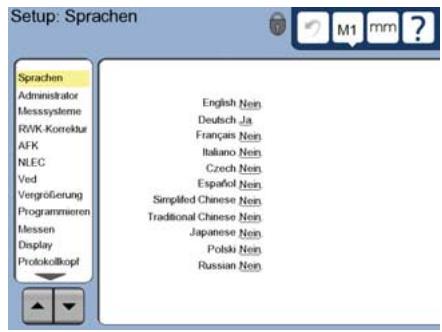

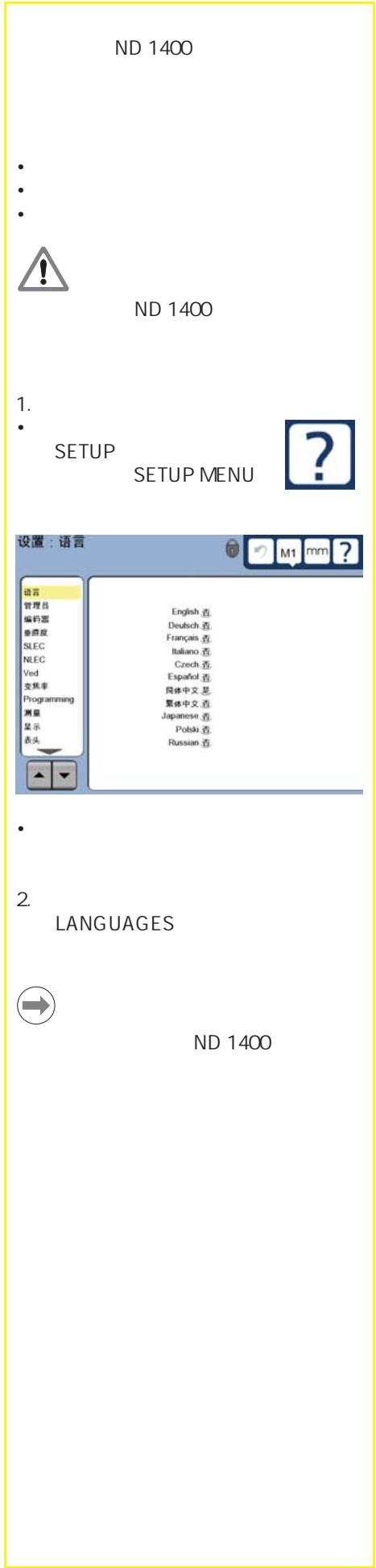

1. Menu SETUP aufrufen

• Zum Aufrufen des Menüs SETUP das FRAGEZEICHEN einzel und dann SETUP zweimal antippen.

• Menupunkte durch Antippen auswahlen. Mit den PFEILTASTEN durch das Menu SETUP scrollen.

2. Sprache wahlen

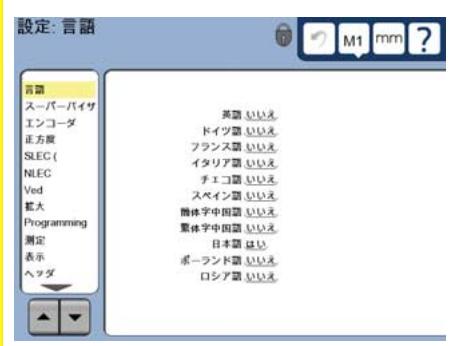

Menüpunkt SPRACHEN im Menu SETUP und dann gewünschte Sprache antippen.

Hinweis:

Eine Änderung der Sprache wird erst nach einem Neustart der ND 1400 wirksam.

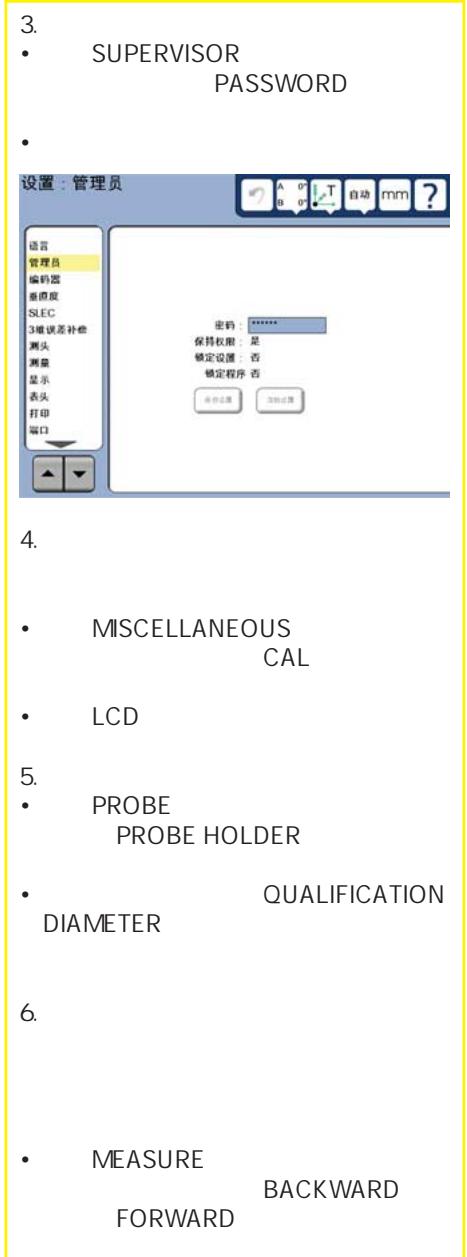

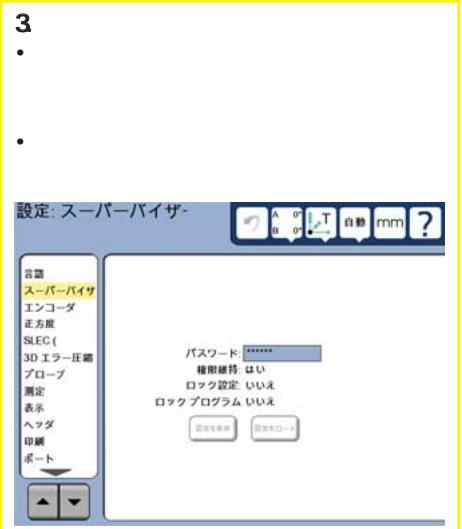

3.Administrator-Password eingeben

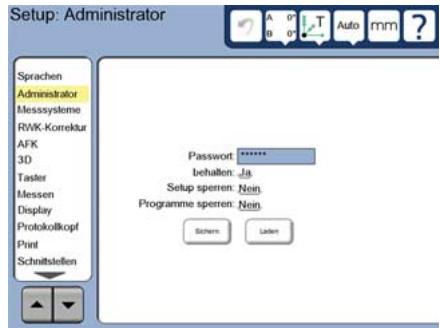

• Menüpunkt ADMINISTRATOR im Menu SETUP und dann Feld PASSWORD antippen.
• Password fingeben.

4. Touchscreen kalibrieren

Die Touchscreen sollte kalibriert werden, damit sie auf die Bedienung mittels Fingerberührung korrekt reagiert.

• Menüpunkt VERSCHIEDENES im Menu SETUP und dann KAL antippen.
• Den Anweisungen auf dem LCD-Bildschirm folgen.

5. Taster wahlen

• Menupunkt TASTER im Menu SETUP und dann TASTERTYP antippen, um gewündten Tastotyp zu wahren.
  Zum Kalibrieren des Tasters das Feld DURCHM. EICHKUGEL antippen und den Durchmesser der Kalibrierkugel in der korrekten Maßeinheit eingeben.

6. Art der Punktaufnahme wahren

Zur Erfassung von Messpunktten kann eine frei oder feste Punktzahl verwendet werden. Freie Punktzahl erhögt die Aufnahme einer beliebigen Anzahl von Punkten zur Messung eines Konturelements. Feste Punktzahl begrenzt die Anzahl der Punkte auf das nötige Minimum.

• Menüpunkt MESSEN im Menu SETUP und dann Feld MESSPUNKT FEST/FREI zur Auswahl zwischen FREI und FEST antippen.

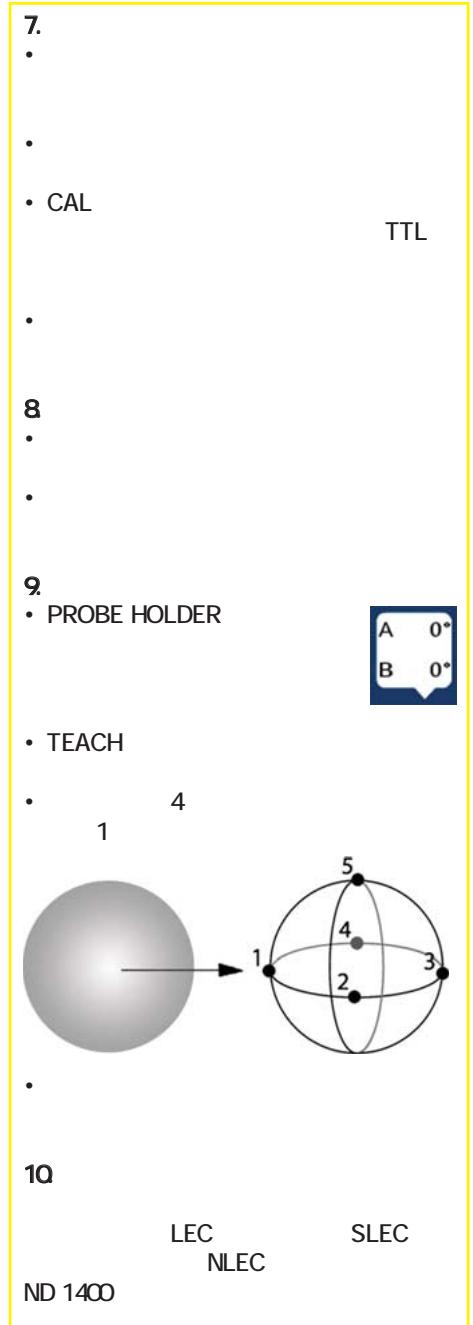

7. Messgerät-Setup

• Menüpunkt MESSYSTEME im Menu Setup und dann Feld ACHSE antippen, um gewünschte Messystem-Achse zu wahren.
• Alle erforderlichen Parameter des Messgerats eingeben.
• Zur Kalibrierung analoger Messysteme die Schaltfläche KAL antippen. Bei TTL-Messystemen ist eine Kalibrierung nicht notwendig.
• Setup für alle Achsen wiederholen.

8. Anzeigeformat

• Menüpunkt DISPLAY im Menu SETUP antippen.
• Anzeigeauflösungen und weitere Parameter eingeben.

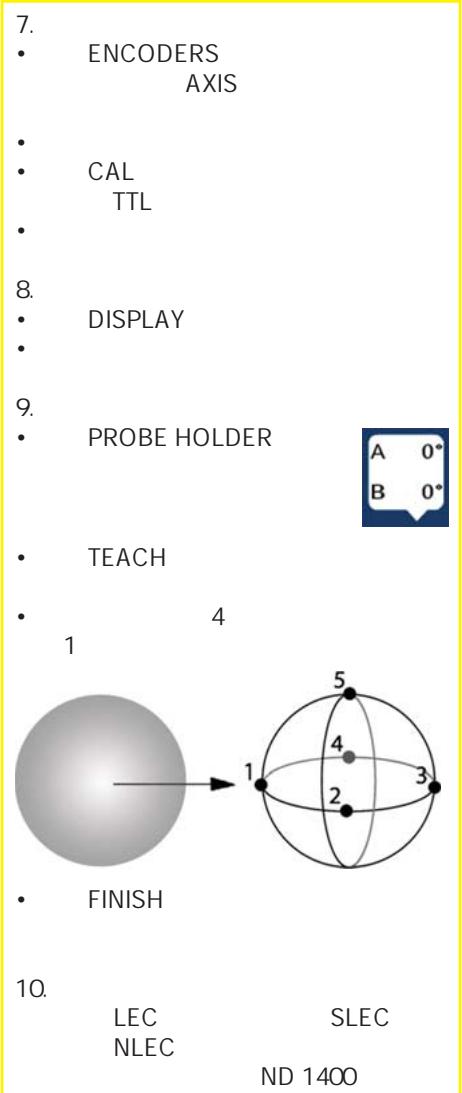

9. Taster kalibrieren

• Symbol TASTERTYP
• antippen, um die Eigenschaften des gewählten Tasters anzuzeigen.

• Schaltfläche LERNEN antippen, um die Kalibrierung des Tasters zu starten.
• 4 Punkte entlang des Umfangs der Kugel und dann 1 Punkt oben an der Kugel antasten.

• Taste FINISH drucken, um die Kalibrierung des Tasters abzuschlieben.

10. Fehlerkompensation

Zur Korrektur von Messystem- und Maschinenfehlern kann die lineare (LEC), abschnittsweise lineare (SLEC) und nichtlineare (NLEC) Fehlerkorrektur verwendet werden. Siehe auch Geräte-Handbuch ND 1400.

11. Rechtwinkligkeit kalibrierten

These Kalibrierung ist bei Verwendung der NLEC-Fehlerkorrektur nicht notig.

• Messnormal für die Kalibrierung der Rechtwirklichkeit an der Referenzachse ausrichten.
• Normwinkel messen. Hinweise zur Messung von Winkeln finden Sie auf den nachfolgenden Seiten.
• Menu SETUP aufrufen und dann Menupunkt RWK antippen.
  Gemessenen Winkel in Feld GEMESSEN und zertifizierten Normwinkel in Feld NOMINAL eingeben.
• Taste FINISH drücken, um die Kalibrierung abzuschlieben.

Hinweis:

Neben den hier beschriebenen Mindestfunktionen gibt es noch weitere weitere Setup-Funktionen. Siehe auch Geräte-Handbuch ND 1400.

MessungVBoreiten

1. ND 1400 einschalten

• Anschlüsse der ND 1400 überprüfen.
• Mit dem NETZSCHALTER die ND 1400 einschalten. Die Anzeige ISTPOSITION erscheint nach der Systeminitialisierung.

2. Maschinen-Nullpunkt ermitteln (optional)

Tisch verfahren, um Referenzmarkt zu überfahren oder Anschläge zu finden, wenn das System so eingerichtet ist, dass beim Start ein Maschinen-Nullpunkt ermittelt wird.

Hinweis:

Bei Verwendung der Fehlerkorrektur SLEC oder NLEC ist ein reproductiver Barer Maschinen-Nullpunkt erforderlich. Ausfuhrlichere Informationen finden Sie im Geräte-Handbuch.

3. Maßeinheit wahren

Symbol MASSEINHEIT antippen, um zwischen Zoll und Millimeter umzuschalten.

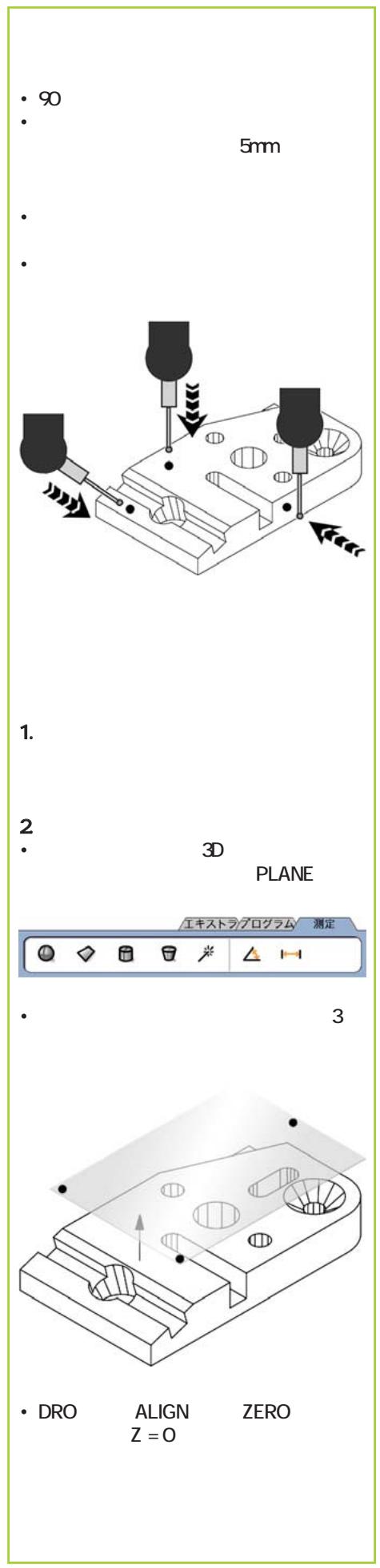

Punktaufnahme

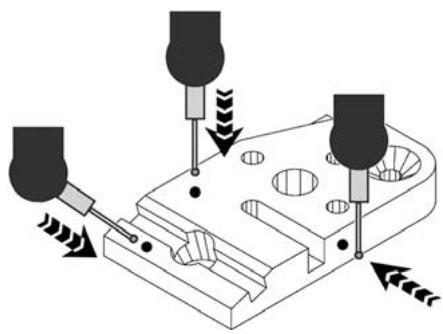

Beim Antasten von Elementen mit einem Taster:

• Oberfläche senkrecht zum Messpunkt anfahren.
• Beim Anfahren die Richtung während der letzten 5 mm nicht ändern.
• Taster nicht über die Oberflächen schleifen.
• Keine Punkte an scharfen Kantenübergängen antasten.

Teil austrichten und

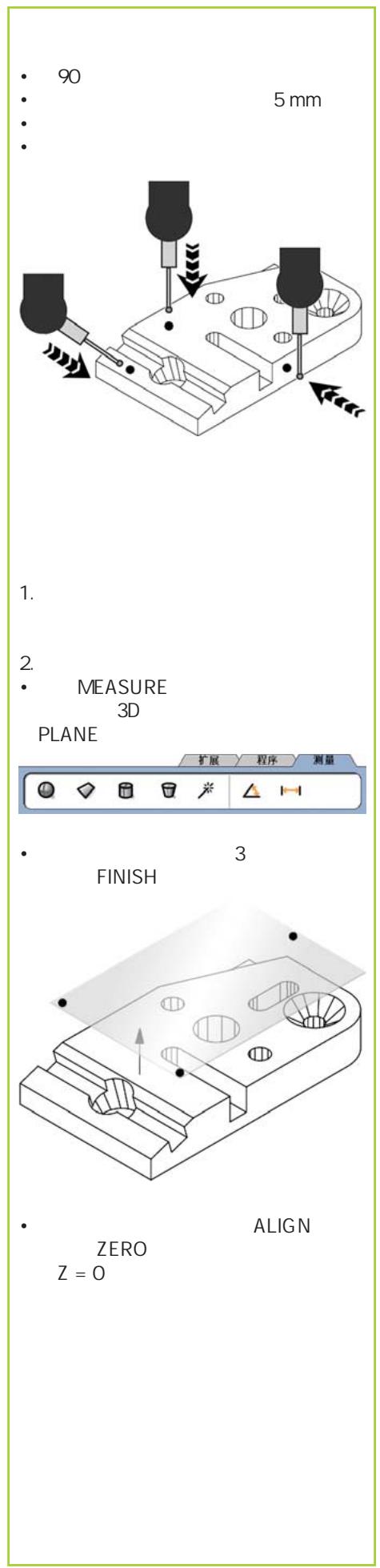

Bezugsebene ermitteln

Die Teileausrichtung und Ermittlung der Bezugsebene dient zur Vermeidung von Messfehlern aufgrund falsch ausgerichteter Teile.

1. Teil auf dem Tisch ausrichten

Bezugskante des Teils an einer Messachse ausrichten.

2. Bezugsebene des Teils ermitteln

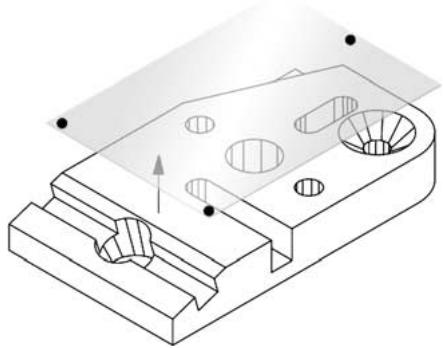

• Reiter MESSEN antippen, um die 3-D-Messsymbole aufzurufen. Dann Symbol für EBENE antippen.

An gewünschter Bezugsbebene des Teils mindestens drei Punkte antasten und FINISH drucken.

• Mit AUSR. und NULLEN in der Anzeige ISTPOSITION die Bezugsbebene bei Z = 0 festlegen.

Bedienung

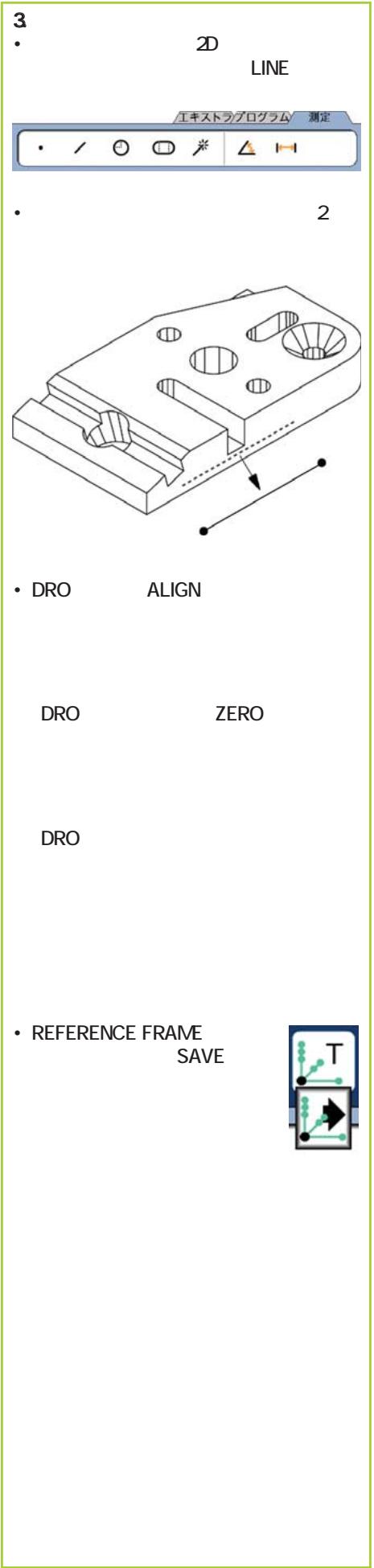

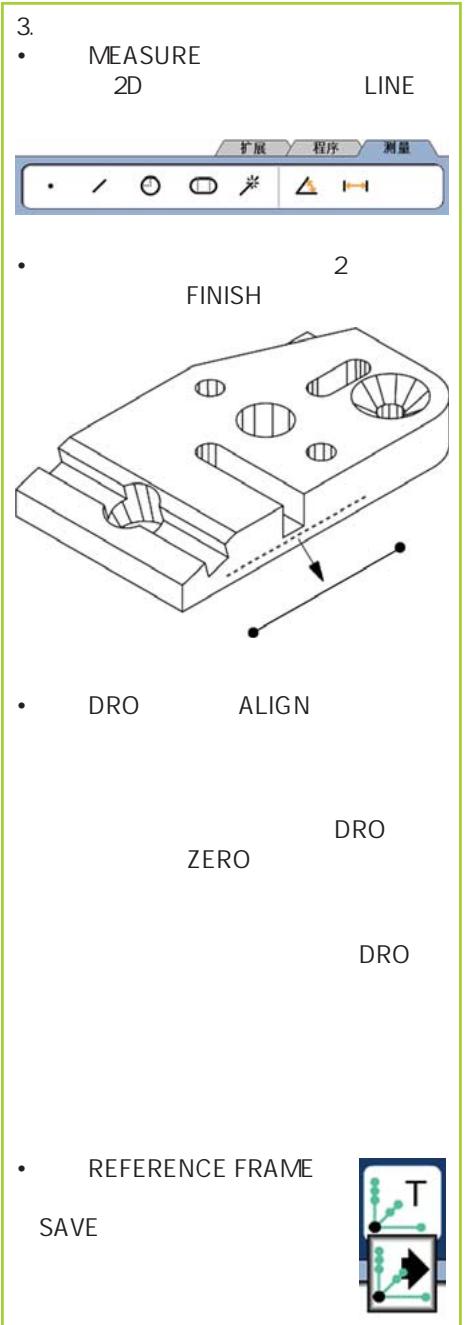

3. Teileausrichtung durchführten

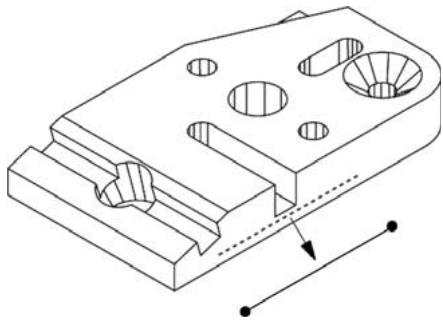

• Reiter MESSEN antippen, um die 2-D-Messsymbole aufzurufen. Dann Symbol für GERADE antippen.

• An der Bezugskante des Teils mindestens zwei Punkte antasten und FINISH drucken.

• Schaltfläche AUSR. in der Anzeige ISTPOSITION antippen, um die Bezugskante auszurichten.

Nullpunkt festlegen

Bezugspunkt antasten, konstruieren oder definierten und für jeder Achse die Schaltfläche NULLEN in der Anzeige ISTPOSITION antippen.

Wert für Bezugspunkt setzen

Bezugspunkt antasten, konstruieren oder definierten, die Achswerte in der Anzeige ISTPOSITION antippen und mit den numerischen Tasten Preset-Werte eingeben.

Koordinatensystem speichern

Sobald Bezugsebene, Ausrichtung und Bezugspunkt für das Teil ermittelt sind, muss das Koordinatensystem für Messungen gespeichert werden.

• Symbol KOORDINATENSYSTEM und dann Symbol SPEICHERN antippen. Das Koordinatensystem wird gespeichert und erhalten eine Nummer.

Projektionsebene wahlen

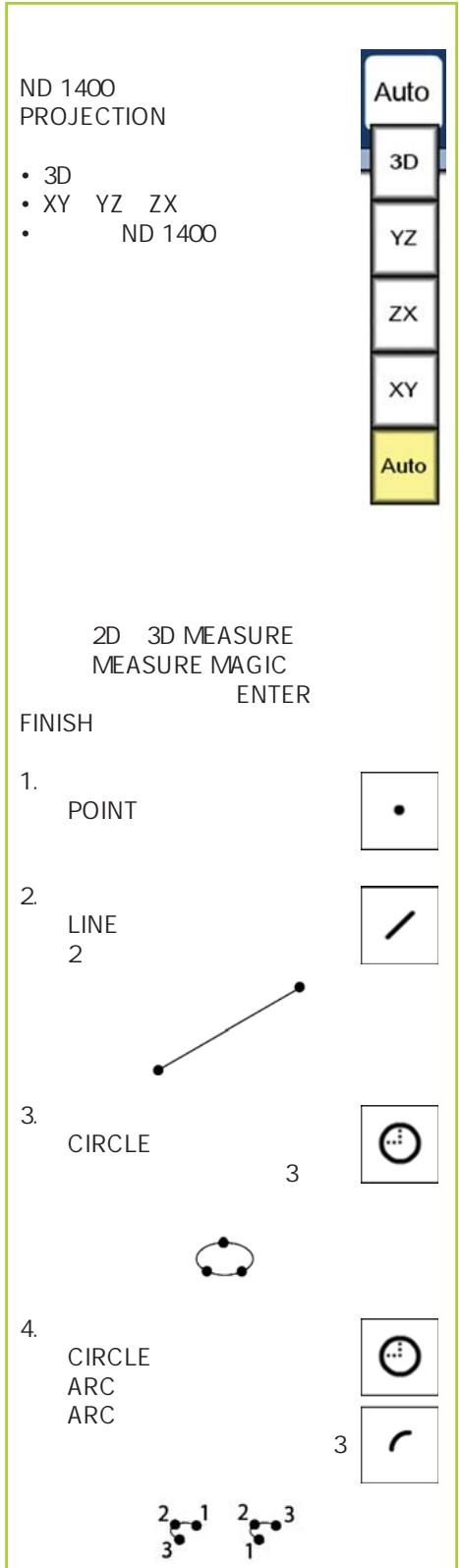

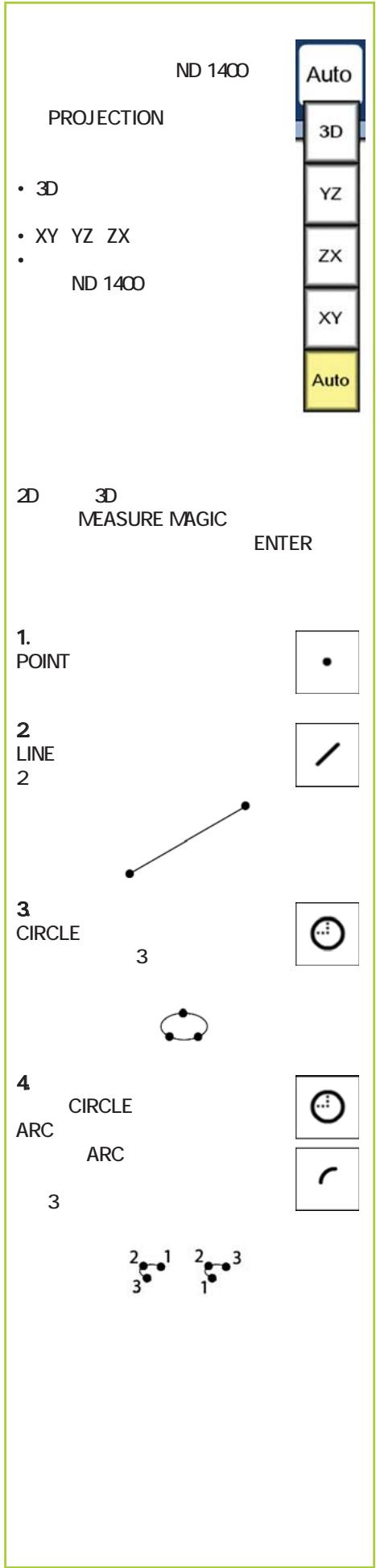

Projektionsebenen werden vom Benutzer oder automatisch von der ND 1400 gewählt. Schaltfläche PROJEKTION und dann Symbol für Projektionsebene antippen:

3D: Keine Projektionsebene
- XY-, YZ- oder ZX-Ebene
- Auto: ND 1400 wählte Projektionsebene anhand aufgenommener Messpunkte

Konturelemente messen

Zum Messen von Elementen ein Element-Symbol oder Symbol MEASURE MAGIC auf Reiter 2-Doder 3-D-MESSEN antippen, Punkte aufnehmen, mit ENTER bestätigten und mit FINISH abschieden.

1. Punkt messen

PUNKT-Symbol antippen und 1 Punkt aufnehmen.

2. Gerade messen

GERADE-Symbol antippen und mindestens 2 Punkte aufnehmen.

3. Kreis messen

KREIS-Symbol antippen und mindestens 3 Punkte auf Kreisumfang in beliebiger Reihenfolge aufnehmen.

4. Kreisbogen messen

Durch einmaliges Antippen des KREIS-Symbols das KREISBOGEN-Symbol aufrufen, KREISBOGEN-Symbol antippen und mindestens 3 Punkte nacheinander von Anfang bis Ende des Kreisbogens aufnehmen.

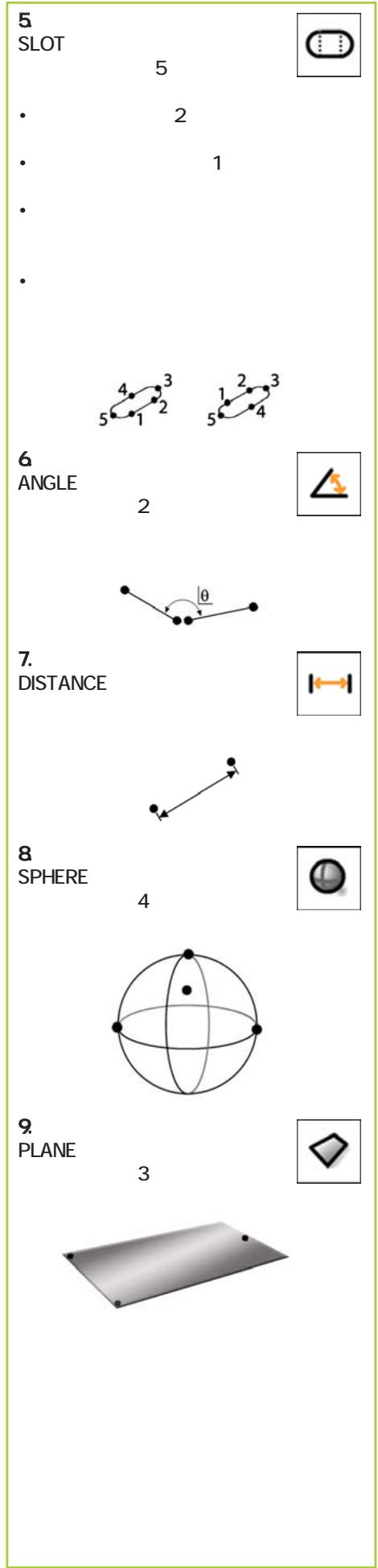

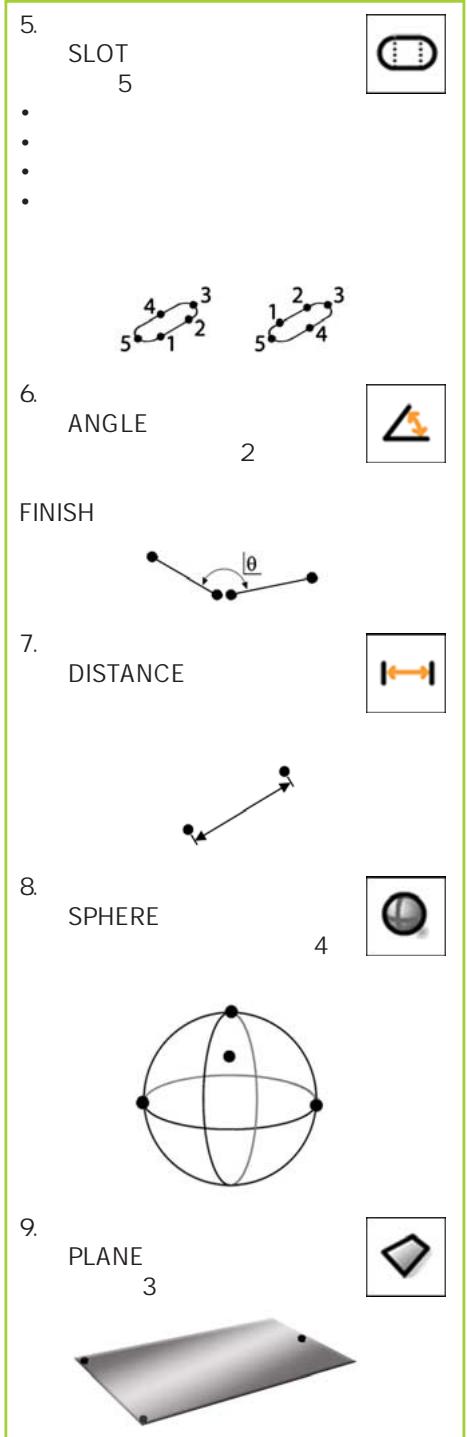

5. Nut messen

NUT-Symbol antippen und 5 Punkte in folgender Reihenfolge aufnehmen:

• 2 Punkte an einer langen Seite
  1 Punkt an der nachstgelegenen kurzen Seite
  1 Punkt in der Mitte der zweiten langen Seite
• Letzten Punkt an der übrigen kurzen Seite Die Punkte konnen nacheinander in beliebiger Richtung aufgenommen werden.

6. Winkel messen

WINKEL-Symbol antippen und mindestens 2 Punkte an jedem der beiden Schenkel aufnehmen. Nach jedem Schenkel die Taste FINISH drucken.

7. Abstand messen

ABSTAND-Symbol antippen und jeweils 1 Punkt an beiden Enden der Strecke aufnehmen.

8. Kugel messen

KUGEL-Symbol antippen und mindestens 4 Punkte auf der Oberfläche der Kugel in beliebiger Reihenfolge aufnehmen.

9. Ebene messen

EBENE-Symbol antipinen und mindestens 3 Punkte auf der Flache der Ebene aufnehmen.

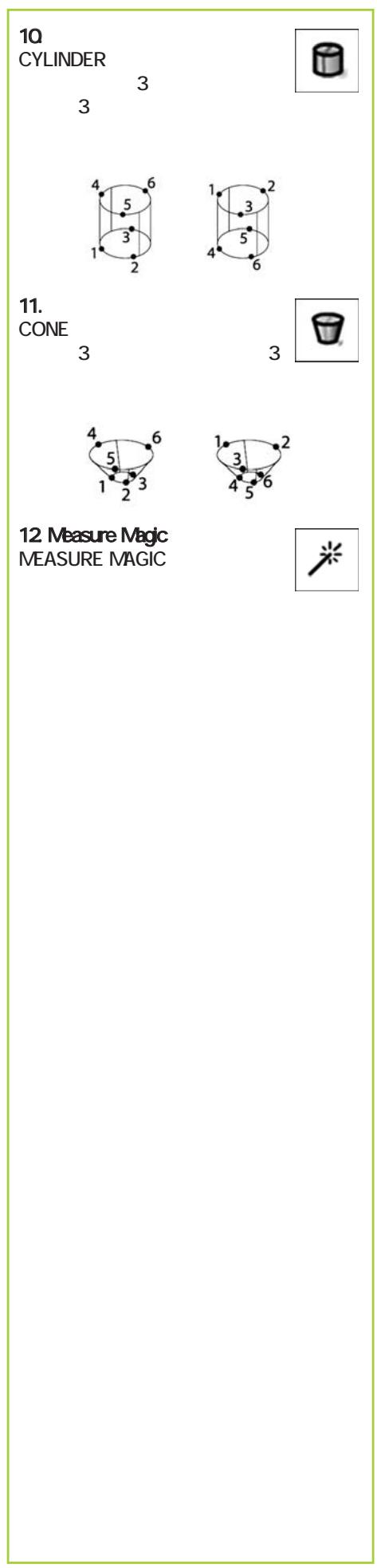

10. Zylinder messen

ZYLINDER-Symbol antippen und jeweils 3 Punkte auf dem Umfang der Grundfläche und der Deckfläche sowie beliebige weitere Punkte aufnehmen.

11. Konus messen

KONUS-Symbol antippen und jeweils 3 Punkte auf dem Umfang der Grundfläche und der Deckfläche sowie beliebige weitere Punkte aufnehmen.

12. Measure Magic verwenden

MEASURE MAGIC -Symbol antippen und Punkte eines Elements aufnehmen. Elementtyp wird anhand der Verteilung und Reihenfolge der erfassten Punkte berechnet.

Konturelemente definieren

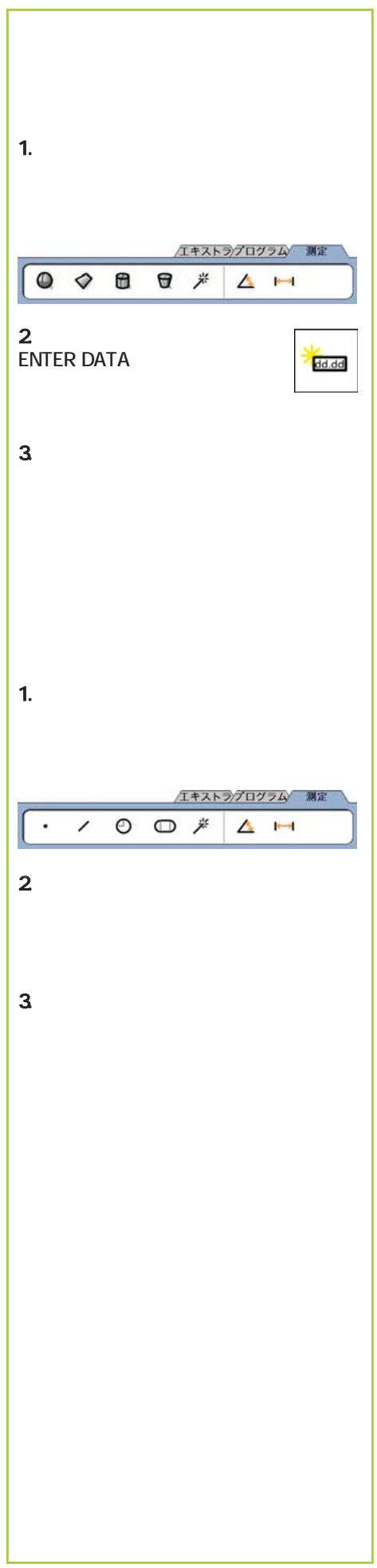

Konturelemente werden durch Auswahl des gewünschten Konturelement-Types und Eingabe der erforderlichen Konturelement-Daten definiert. Die Definition wird mit der Taste FINISH bestätigt.

1. Konturelement-Typ festlegen

Reiter MESSEN und dann ein Messsymbol antippen, um Element-Typ zu wahlen, der definiert werden soll.

2. Konturelement-Daten eingeben

Symbol für DATEN-EINGABE antippen und Daten in die am Bildschirm angezeigten Felder eintragen.

3. Definition abschlieBen

Taste FINISH drucken, um die Definition eines Kontureelements abzuschlieben. Ein neu definiertes Konturelement wird in der Elementliste angezeigt.

Zur Konstruktion von Konturelementen zuerst den gewünschten Element- Typ, dann die davon nötigen, bereits gemessenen Bezugselemente wahlen und mit Taste FINISH bestätigten.

1. Konturelement-Typ festlegen

Reiter MESSEN und dann ein Messsymbol antippen, um Element-Typ zu wahlen, der konstruiert werden soll.

2. Bezugselemente wahlen

Gewünschte Bezugselemente in der Elementliste wahlen. Diese Bezugselemente werden mit einem Hähchen versehen.

3. Konstruktion abschlieBen

Taste FINISH drucken, um die Konstruktion abzuschlieben. Ein neu konstruiertes Konturelement wird in der Elementiste angezeigt.

Messdaten anzeigen

Konturelement in der Elementliste wahlen und ANSICHT antippen, um Messpunkte mit Formfehlern anzuzeigen.

1. Konturelement wahlen

Gewünschtes Konturelement in der Elementiste antippen.

2.ANSICHT antippen

Formfehler werden als Linien dargestellt, die von Datenpunkten zum Konturelement laufen. Die zwei größten Formfehlers sind rot markiert.

Toleranzprüfung

Zur Prüfung von Toleranzen ein Konturelement wahren, die Schaltfläche TOL antippen, eine Toleranzart wahren und die Toleranzdaten eingeben.

1. Konturelement wahlen

Gewünschtes Konturelement in der Elementiste antippen.

2.TOL antippen

Die Toleranzarten werden unter am Bildschirm in Form von Symbolen angezeigt.

3. Toleranz wahlen

Ein Toleranz-Symbol antippen, um die gewünschte Toleranzart zu wahren und dann das im Toleranzfenster oben links angezeigte Wort TOLERANZ: ... antippen, um eine spezielle Toleranz zu wahren.

4. Toleranzdaten eingeben

Den SOLLWERT und die TOLERANZDATEN in die entsprachenden Felder im Toleranzfenster eingeben.

5. Ergebnis anzeigen

War die Toleranzprüfung in Ordnung, so werden die Elemente mit einem grünen Rechtek in der Elementlste versehen. War die Messung außerhalb der Toleranz, ist das Rechtek rot und die Zeichen werden in Konturschrift dargestellt.

Programmieren

Programme sind aufgenommene Messfolgen und andere, vom Bediener gedrückte Tastenfolgen, die von der ND 1400 zum späteren Abspielen bei der Prüfung identischer Teile gespeichert werden. Die Aufnahme, das Ausführten, Speichern, Laden und Löschen von Programmen wird in dieser Anleitung erklär.

Hinweis:

Programme können auch kopiert und bearbeitet werden. Ausfuhrlichere Informationen finden Sie im Geräte-Handbuch.

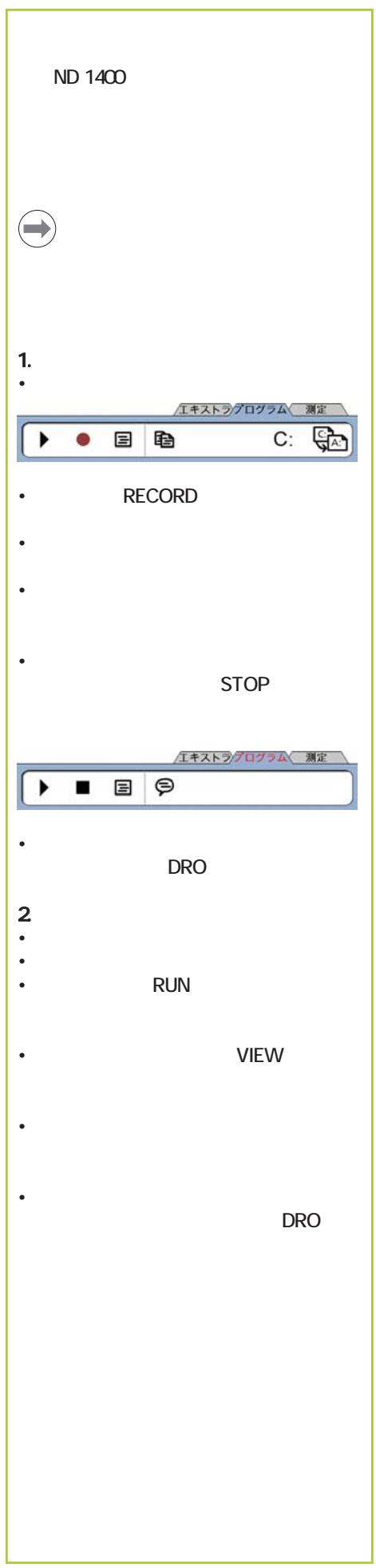

1. Ein Programm aufnehmen

Reiter PROGRAMM antippen.

• Das runde rote Symbol für AUFNAHME antippen.
• Programmnamen eingeben und mit FINISH die Aufnahme starten.
  Die Messung und weiteren Schritte wie gewohnt durchfuhren. Der Reiter PROGRAMM wird während der Programmaufnahme in roter Schrift dargestellt.
• Durch Antippen des Reiters PROGRAMM die Aufnahme beenden und dann das rechtekige Schwarze STOPP-Symbol antippen. Ein neuen Programm wird gespeichert.

• Mit FINISH den Programmmodus beenden und zur Anzeige ISTPOSITION zurückkehren.

2. Programm ausführren

Reiter PROGRAMM antippen.
Programnamen wahlen.
- Das schwarze dreieckige Symbol für AUSFUHREN antippen. Der Konturelement-Typ und die erfassten Punkte werden während der Punktaufnahme angezeigt.
- Nach Festlegung eines Koordinatensystems die Schaltfläche ANSICHT antippen, um während der Punktaufnahme mittels Pfeil zur Messposition geführt zu werden.
- Das Programm stoppt automatisch, wenn alle Programmschritte ausgeführten wurden. Ein Hinweisfenster erscheint.
- Hinweisfenster antippen, um Programmmodus zu beenden und zur Anzeige ISTPOSITION zurückzukehren.

Programme speichern

Programme können auf einem USB-Speichermedium gespeichert werden.

• Ein leeres USB-Speichermedium an den USB-Anschluss an der Seite der ND 1400 anschließen.
• Reiter PROGRAMM und dann Programmnamen antippen.
• Symbol für PROGRAMM KOPIEREN antippen.
• Mit FINISH zur Anzeige ISTPOSITION zurückkehren.

Programme importieren

Programme konnen von einem USB-Speichermedium importiert werden.

• Das USB-Speichermedium an den USB-Anschluss an der Seite der ND 1400 anschließen.
• Symbol C: LAUFWERK antipinen, um Laufwerk zu wechseln. Das Symbol A: (USB) LAUFWERK und die auf dem USB-Medium gespeicherten Programme werden angezeigt.
  Gewünschten Programmnamen in der Liste und dann Symbol für PROGRAMM LADEN antippen. Das gewählte Programm wird auf das lokale Laufwerk (C:) geladen.
• Symbol für LAUFWERK antipinen. Das LAUFWERK C.; dessen Programmliste jetzt das importierte Programm enthalt, wird angezeigt.

Das importierte Programm kann jetzt angewählt und ausgeführrt werden.

3. Programm Löschen

• Reiter PROGRAMM antippen.
• Programmnamen wahlen.
• Taste CANCEL drucken. Das Programm wird gelöscht.

Hinweis:

Beim Löschen von Programmen sollte vorsichtshalber zuerst eine Sicherungskopie des Programms angelegt werden. Einmal gelöschte Programme können nicht wiederhergestellt werden.

• Mit FINISH den Programmmodus beenden und zur Anzeige ISTPOSITION zurückkehren.

Ergebnisberichte

Ergebnisberichte können an einen USB-Drucker, USB-Speicher oder einen PC gesendet werden. Die Art des Berichts und der Empfänger werden im SETUP-Terminu DRUCKEN definiert.

Hinweis:

Ausfuhrlichere Erläuterungen
finden Sie im Geräte-Handbuch
ND 1400 auf unserer Website unter www.heidenhain.de.

• Taste SENDEN drücken, um Ergebnisberichte zu erhalten.

1

6

nte

dus

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

Accensione iniziale

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

Initial upstart

Tryck på ikonen
PROBHÄLLARE für att visa probvalen für den valda proben.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

Eerste inschakeling

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

První zapnutí

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

Arranque inicial

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

PepBoe BkIoueHne

BknIOHTe BbIKIOUATEJIb IINTAHINJn3ayncKa ND 1400. Ha 3KpaHe OTo6pa3ntc3aTbKa.

• Haxmnte KhoNky FINISH dny OTo6paXeHnY TeKuIx KoOpDnHaT NIOJoxHeHnOcEi.

HactpoynIO

IapametpbN D1400doJXhbl 6bIbOnpeJeHbI nepeI nepBbIM IcNOJIb3OBAHnEM N doJXhbl KOHNpynpoBaTcKaKdbI pa3 npi N3MeHeHH Tpe6ObaHn K n3MepeHnM, CO3dAnIOOTeOB INpepaHn daHhbIX.

Hacptpoikn coxpanjouTcdo:

CMeHb6ypephoro3IeMeHTa NITAHNIA
- ydaJIeHnJaHHbIX N HaCTpoEK
- 06HOBJIeHnI PO

BHMaHne

HacptoKnnapaMeTPOB ynpabIyIOT pa60ToN ND 1400 n 3aunuenebl npoJIeM. NapOJIb IJn DOCTUpa K 3Tm HacptoKam DoJKeH nepeJaBaTbcr ToJIbKO KBaINΦnIupOBaHHOMy nepcoHaNy.

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

ilk calistirma

• ND 1400'ü calistirmak 参数 GUC ANAHTARINA Basin. Båslangic ekranı görtündenir.

Guncel eksen konumlarin DRO ekranda görtülemek icin BITIR tusuna basin.

Yazilim ayarlari

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

.

2

ND 1400

4

• MSCELLANEOUS CAL

5

PROBE HOLDER

QUALIFICATION DIAMETER

6

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

初次開機

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

www.heidenhain.de

10.

CYLINDER

3

3

11.

CONE

3 3

12.

MEASURE MAGIC

FINISH

1.

MEASURE

2.

ENTER DATA

3.

FINISH

FINISH

1.

MEASURE

2.

3.

FINISH

VIEW

1.

2.

VIEW

视图

TOL

1.

2.

TOL

公差

3.

TOLERANCE

4.

NOMINAL

TOLERANCE

5.

DRO

ND 1400

1.

PROGRAM

RECORD
FINISH
.
PROGRAM

STOP

FINISH DRO
2.
PROGRAM
RUN
VIEW
.
DRO

USB

USB

ND 1400

USB
PROGRAM

COPY PROGRAM

FINISH

DRO

USB

USB USB

ND 1400

C:

USB

.

PROGRAM

LOAD

(C:) DRIVE

C:

C:

3.

PROGRAM
CANCEL

FINISH DRO

USB

PC

USB

www.heidenhain.de

ND 1400

SEND

Tilting base

Mounting base

mm

4 XYZQ ~ 1VPP
	4	12	2	10	1	9	3	11	14	7	5/6/8/ 13/15
~1VSS	UP	Sensor UP	0V	Sensor 0V	A+	A-	B+	B-	R+	R-	/

4 XYZQ TLI TTL
	7	6	2	3	4	5	9	8	1
TLI TTL	UP	0V	Ua1	Ua1	Ua2	Ua2	Ua0	Ua0	/

5 V.24/RS-232-C
1	2	3	4	5	6	7	8	9
/	TXD	RXD	DTR	Signal GND	DSR	RTS	CTS	/

6 HEIDENHAIN Universal Touch Probe
	1	2	4	5	6	8	10	11	13	15	3/7/9/ 12/14
	GND	LED+	12 Vdc	15 Vdc	5 Vdc	GND	In	S+ I(2)	S+ I(1)	LED-	/

7 5-pin Touch probe
1	2	3	4	5
LED-	GND	LED+	In+	In-

8 RJ-45 Remote Footswitch
1	2	3	4	5	6	7	8
Signal GND	S-2 NO	S-1 NO	/	S-1 and S-2 CO	/	/	/

10 Audio Out	1 2
1	2
Audio Out	Signal GND

11 USBType A Data I/O
1	2	3	4
/	Data (-)	Data (+)	Data GND

HEIDENHAIN

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

[FAX] [phone]

E-mail: [e-mail]

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

[phone]

FAX [phone]

E-mail: [e-mail]

www.heidenhain.de

Vollständige und weitere Adressen siehe www.heidenhain.de

DE HEIDENHAINTechnischesBuro Nord 12681 Berlin,Deutschland 03054705-240

HEIDENHAIN Technisches Buro Mitte

08468 Heinsdorfergrund, Deutschland

03765 69544

HEIDENHAIN Technisches Buro West

44379 Dortmund, Deutschland

0231618083-0

HEIDENHAIN Technisches Buro Südwest

70771 Leinfelden-Echterdingen, Deutschland

0711 993395-0

HEIDENHAIN Technisches Buro Südost

83301 Traunreut, Deutschland

0866931-1345

AR NAKASE SRL

AT HEIDENHAIN Techn. Buro Österreich

83301 Traunreut, Germany

www.heidenhain.de

GERTNER Service GmbH

CH HEIDENHAIN (SCHWEIZ) AG

8603 Schwerzenbach, Switzerland

www.heidenhain.ch

CN DR. JOHANNES HEIDENHAIN

(CHINA) Co., Ltd.

NL HEIDENHAIN NEDERLAND B.V.

6716 BM Ede, Netherlands

www.heidenhain.nl

NO HEIDENHAIN Scandinavia AB
