KULLANIM KILAVUZU ND 1400 HEIDENHAIN

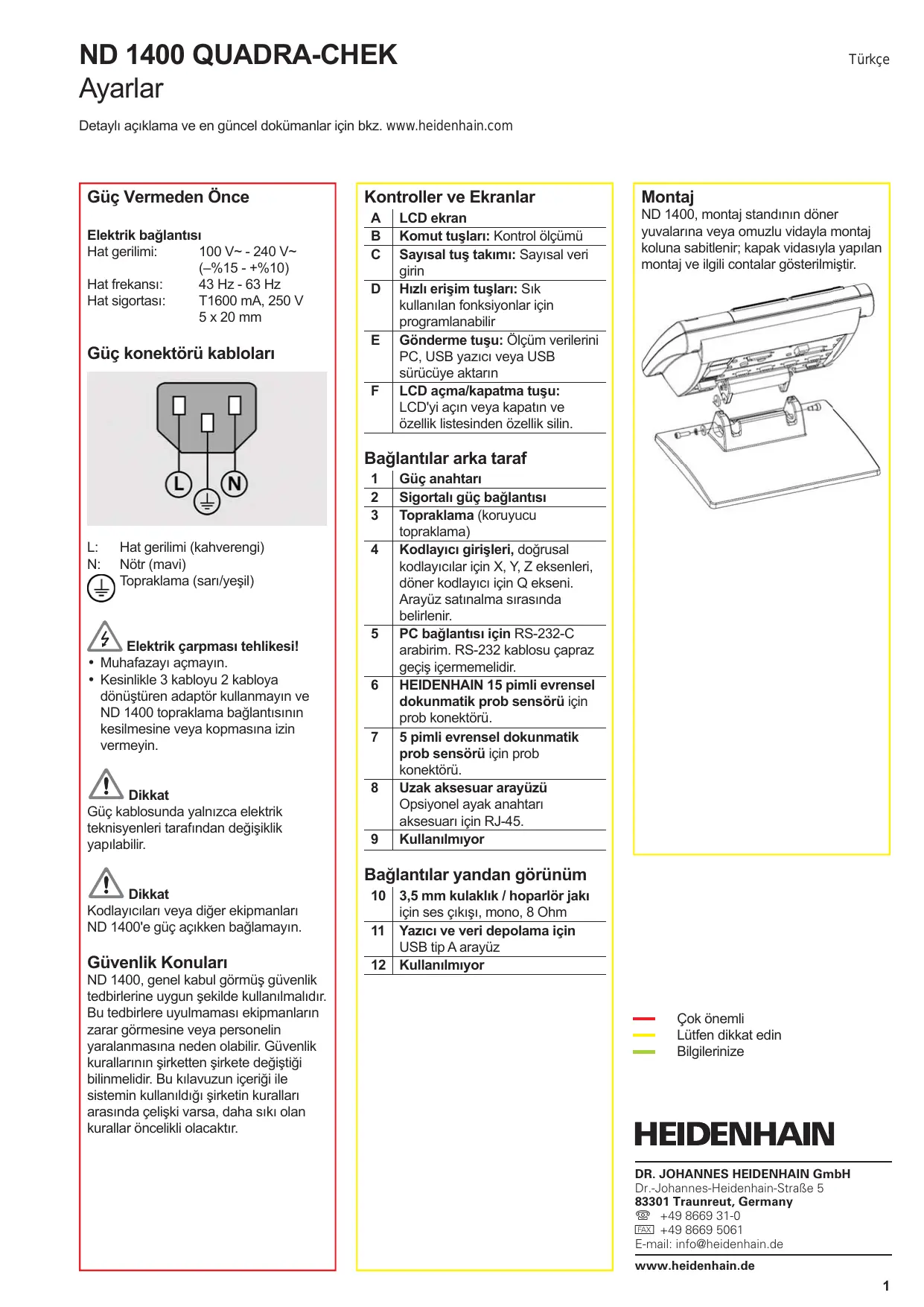

ND 1400 QUADRA-CHEK Ayarlar Türkçe Detaylı açıklama ve en güncel dokümanlar için bkz. www.heidenhain.com Güç Vermeden Önce Elektrik bağlantısı Hat gerilimi: 100 V~ - 240 V~ (–%15 - +%10) Hat frekansı: 43 Hz - 63 Hz Hat sigortası: T1600 mA, 250 V 5 x 20 mm Güç konektörü kabloları Kontroller ve Ekranlar

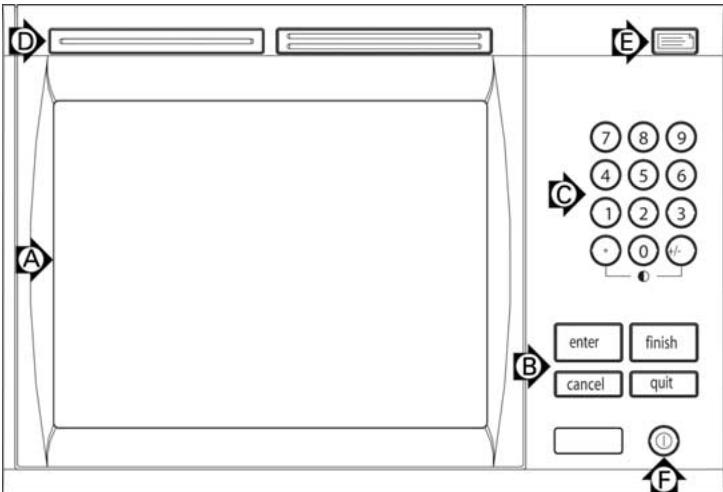

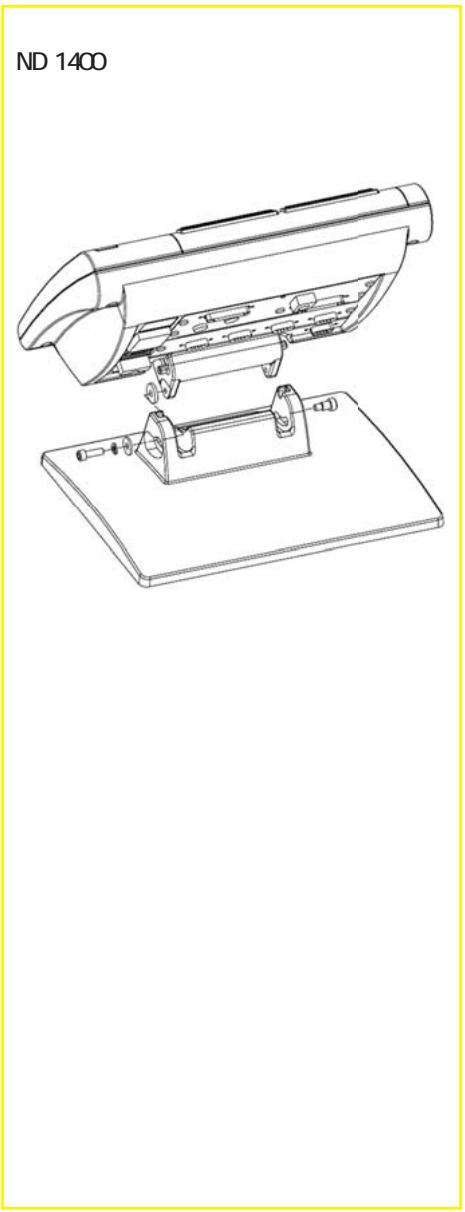

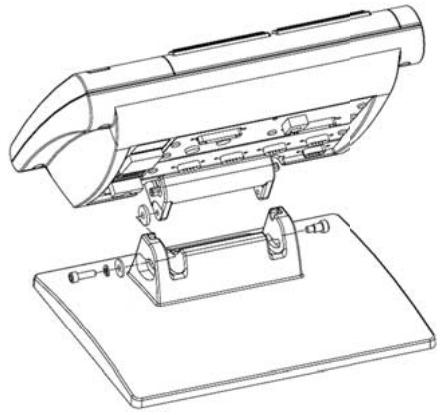

LCD ekran Komut tuşları: Kontrol ölçümü Sayısal tuş takımı: Sayısal veri girin Hızlı erişim tuşları: Sık kullanılan fonksiyonlar için programlanabilir Gönderme tuşu: Ölçüm verilerini PC, USB yazıcı veya USB sürücüye aktarın LCD açma/kapatma tuşu: LCD'yi açın veya kapatın ve özellik listesinden özellik silin. Montaj ND 1400, montaj standının döner yuvalarına veya omuzlu vidayla montaj koluna sabitlenir; kapak vidasıyla yapılan montaj ve ilgili contalar gösterilmiştir. Bağlantılar arka taraf

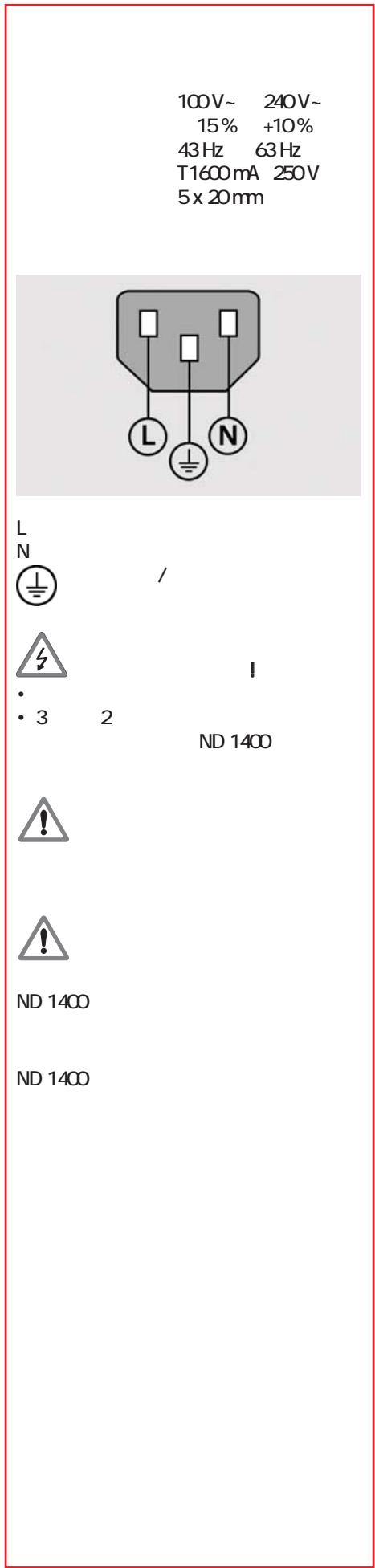

Hat gerilimi (kahverengi) Nötr (mavi) Topraklama (sarı/yeşil) Elektrik çarpması tehlikesi!

• Kesinlikle 3 kabloyu 2 kabloya dönüştüren adaptör kullanmayın ve ND 1400 topraklama bağlantısının kesilmesine veya kopmasına izin vermeyin. Dikkat Güç kablosunda yalnızca elektrik teknisyenleri tarafından değişiklik yapılabilir.

Güç anahtarı Sigortalı güç bağlantısı Topraklama (koruyucu topraklama) Kodlayıcı girişleri, doğrusal kodlayıcılar için X, Y, Z eksenleri, döner kodlayıcı için Q ekseni. Arayüz satınalma sırasında belirlenir. PC bağlantısı için RS-232-C arabirim. RS-232 kablosu çapraz geçiş içermemelidir. HEIDENHAIN 15 pimli evrensel dokunmatik prob sensörü için prob konektörü. 5 pimli evrensel dokunmatik prob sensörü için prob konektörü. Uzak aksesuar arayüzü Opsiyonel ayak anahtarı aksesuarı için RJ-45. Kullanılmıyor Bağlantılar yandan görünüm Dikkat Kodlayıcıları veya diğer ekipmanları ND 1400'e güç açıkken bağlamayın. Güvenlik Konuları ND 1400, genel kabul görmüş güvenlik tedbirlerine uygun şekilde kullanılmalıdır. Bu tedbirlere uyulmaması ekipmanların zarar görmesine veya personelin yaralanmasına neden olabilir. Güvenlik kurallarının şirketten şirkete değiştiği bilinmelidir. Bu kılavuzun içeriği ile sistemin kullanıldığı şirketin kuralları arasında çelişki varsa, daha sıkı olan kurallar öncelikli olacaktır. 10 3,5 mm kulaklık / hoparlör jakı için ses çıkışı, mono, 8 Ohm 11 Yazıcı ve veri depolama için USB tip A arayüz 12 Kullanılmıyor Çok önemli Lütfen dikkat edin Bilgilerinize DR. JOHANNES HEIDENHAIN GmbH Dr.-Johannes-Heidenhain-Straße 5 83301 Traunreut, Germany { +49 8669 31-0 | +49 8669 5061 E-mail: info@heidenhain.de www.heidenhain.de

Ayar İlk çalıştırma Yazılım ayarları

• ND 1400'ü çalıştırmak için GÜÇ ANAHTARINA basın. Başlangıç ekranı görüntülenir. ND 1400 çalışma parametreleri ilk kez kullanılmadan önce ve parça ölçümü, raporlama veya iletişim gereksinimlerinde her değişiklik sonrasında yapılandırılmalıdır.

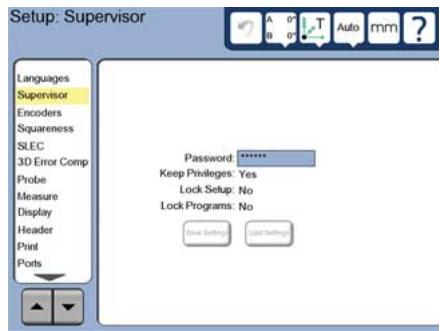

3. Denetleyici Parolasını Girin

• DENETLEYICI kurulum menüsü öğesine ve ardından PAROLA alanına dokunun.
• Denetleyici parolasını girin. Ayarlar aşağıdakiler gerçekleşene kadar korunacaktır:
• Veri yedekleme pilinin değiştirilmesi
• Veri ve ayarların silinmesi
• Yazılım yükseltmesi yapılması

• Güncel eksen konumlarını DRO ekranda görüntülemek için BITIR tuşuna basın. Dikkat Ayar parametreleri ND 1400'ün çalışma şeklini kontrol eder ve parola korumalıdır. Ayar ekranlarına erişim için gerekli şifre yalnızca yetkili personele verilmelidir.

1. Kurulum menüsünü görüntüleyin

• SORU simgesine bir kez dokunun, ardından KURULUM MENÜSÜ'nü görüntülemek için KURULUM düğmesine iki kez dokunun.

4. Dokunmatik ekranı kalibre edin

Dokunmatik ekranın, doğru şekilde yanıt vermesi için operatörün parmak ucu boyutuna ve basıncına göre kalibre edilmesi gerekir.

• ÇEŞİTLİ kurulum menüsü öğesine ve ardından KALİBRASYON düğmesine dokunun.
• LCD ekranda görüntülenen talimatları uygulayın.
• PROB kurulum menüsü öğesine ve ardından PROB TUTUCU alanına dokunarak istediğiniz prob tipini seçin.
• Prob onaylamaya hazırlanmak için ONAYLAMA ÇAPI alanına girin ve onaylama küre çapına uygun ölçüm birimini girin.

• Menü öğelerini seçmek için öğelere dokunun. Kurulum menüsünde OK düğmelerini kullanarak gezinin.

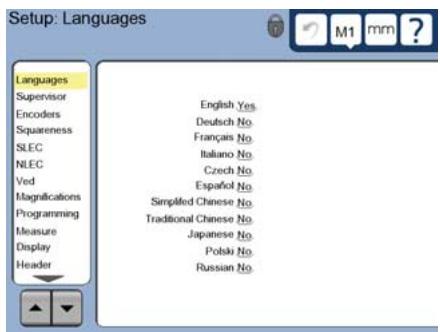

DILLER kurulum menüsü öğesine dokunun ve ardından istenilen dile dokunun. Not: Dil değiştirildiğinde, ND 1400 gücü kapatılmalı ve yeniden açılmalıdır.

6. Nokta giriş tipini seçin

Veri noktalarının toplanması için geri ve ileri bilgi notları kullanılabilir. Geri bilgi notu, bir özelliğin ölçülmesi için kullanıcının tüm veri noktası sayılarının algılamasına olanak sağlar. İleri bilgi notu, gerekli minimum için nokta sayısını sınırlandırır.

• ÖLÇÜM kurulum menüsü öğesine dokunun ve ardından GERİ veya İLERİ bilgi notunu seçmek için BİLGİ NOTU alanına dokunun. Kullanım

7. Kodlayıcı ayarları

• KODLAYICILAR kurulum menüsü öğesine ve ardından istenilen kodlayıcı eksenini seçmek için EKSEN alanına dokunun.
• Tüm gerekli kodlayıcı parametrelerini girin.
• KALİBRASYON düğmesine dokunarak analog kodlayıcıları kalibre edin. TTL kodlayıcılar kalibrasyon gerektirmemektedir.
• Ayarları tüm eksenler için tekrarlayın.
• EKRAN kurulum menüsü öğesine dokunun.
• İstediğiniz ekran çözünürlüğünü ve diğer parametreleri girin.

9. Dokunmatik probu onaylayın

• Seçilen probun prob özellikleri ekranını açmak için PROB TUTUCU simgesini tıklatın.

11. Derece düzlüğünü kalibre edin

NLEC hata düzeltmesi kullanıldığında bu kalibrasyon gerekli değildir.

• Düzlük kalibrasyon aracını referans eksene hizalayın.
• Araç açısını ölçün. Gerektiğinde bu belgenin ilerleyen kısımlarındaki açı ölçüm talimatlarına danışın.
• KURULUM MENÜSÜNÜ görüntüleyin ve ardından DÜZLÜK menü öğesine dokunun.
• Ölçülen açıyı GÖZLENEN AÇIalanına girin ve ardından sertifikalı araç açısını STANDART AÇI alanına girin.
• Kalibrasyonu bitirmek için BİTİR tuşuna basın. Not: Burada anlatılan minimum sayıda parametrenin yanı sıra başka birçok ayar fonksiyonu bulunmaktadır. Ayrıntılı talimatlar için ND 1400 Kullanım Kılavuzuna bakın. Problama noktaları Problama kısmında dokunmatik prob bulunduğunda:

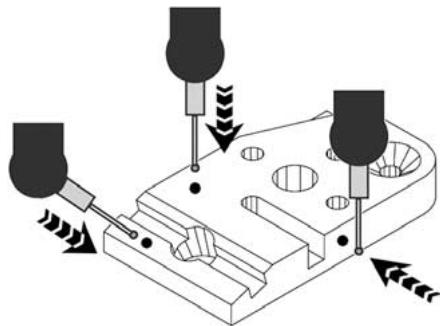

• Yüzeye 90 dereceden yaklaşın.
• Yüzeye son 5 mm'de yön değiştirmeden yaklaşın.
• Probu yüzeyde sürüklemeyin.
• Keskin kenarlı geçişleri problamayın. Parçanın seviyesini belirleme ve hizalama Hizalanmamış parçalardan kaynaklanan ölçüm hatalarını ortadan kaldırmak için seviye ve eğim hizalamaları gerçekleştirin.

• Prob onaylamayı başlatmak için ÖĞRET düğmesine dokunun.
• Prob 4 küre çapı etrafında, ardından 1 üst tarafta gezer.

1. Parçayı derece üzerinde hizalayın

Parçanın referans kenarını ölçüm eksenine hizalayın. Ölçüme hazırlanma

• Prob onaylamayı tamamlamak için BİTİR düğmesine basın.

Doğrusal (LEC), bölümlenmiş doğrusal (SLEC) ve doğrusal olmayan (NLEC) hata düzeltme yöntemleri, kodlayıcı ve makine hatalarının telafisi için kullanılabilir. Talimatlar için ND 1400 Kullanım Kılavuzuna bakın.

• ND 1400 bağlantılarını kontrol edin.
• ND 1400'ü çalıştırmak için GÜÇ ANAHTARINA basın. Sistem başlatıldıktan sonra DRO ekranı görüntülenecektir.

2. Makinenin sıfır noktasını bulun

(opsiyonel) Dereceyi çapraz referans işaretlerine getirin veya, eğer sistem çalıştırma sırasında makine sıfıra ulaşacak şekilde ayarlanmışsa, zorlamalı durmaları bulun.

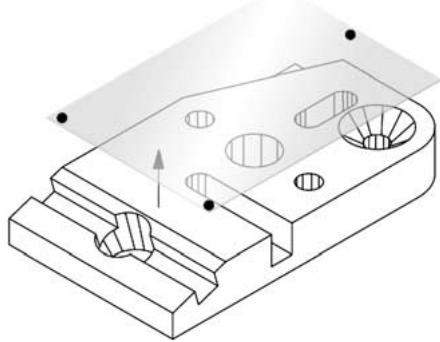

2. Parça seviyesini ayarlayın

• 3D ölçüm simgelerini görüntülemek için ÖLÇÜM sekmesine dokunun, ardından DÜZLEM simgesine dokunun.

• İstenen parça referans-düzlem yüzeyinde minimum 3 nokta problayın ve BİTİR tuşuna basın. Not: SLEC veya NLEC hata düzeltmesi kullanıldığında tekrarlanabilir makine sıfır noktası gereklidir. Ayrıntılı talimatlar için Kullanım Kılavuzuna bakın.

3. Ölçüm birimi seçin

İnç ve mm arasında geçiş yapmak için ÖLÇÜM BIRIMI simgesine dokunun.

• Z = 0 değerinde düzlemin seviyesini belirlemek için DRO ekranında HİZALA ve SIFIR düğmelerine basın.

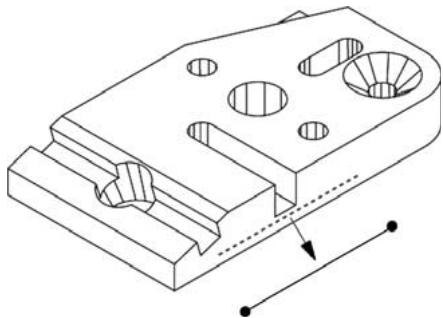

3. Eğime göre hizalama yapın

• 2D ölçüm simgelerini görüntülemek için ÖLÇÜM sekmesine dokunun, ardından DOĞRU simgesine dokunun.

• Parçanın istenen referans kenar yüzeyinde minimum 2 nokta problayın ve BİTİR tuşuna basın. Yansıtma düzlemi seçme Yansıtma düzlemleri kullanıcı tarafından veya otomatik olarak ND 1400 tarafından seçilir. YANSITMA düğmesine ve bir düzlem simgesine dokunun:
• 3D: yansıtma düzlemi seçilmedi.
• XY, YZ veya ZX düzlemleri
• Otomatik; ND 1400 problanan noktalara göre yansıtma düzlemi seçer. Ölçüm özellikleri Özellikler, 2D veya 3D ÖLÇÜM sekmesinde bir özellik sekmesine veya ÖLÇÜM SİHİRBAZI simgesine basıp noktaları probladıktan sonra GİRİŞ ve BITIR tuşlarına basarak ölçülür.
• Referans kenarı hizalamak için DRO ekranında HİZALA düğmesine dokunun. Sıfır verisi oluşturma Bir referans noktası problayın, yapın veya oluşturun ve her bir eksen için DRO ekranında SIFIRLA düğmelerine basın.

NOKTA simgesine dokunun ve bir noktayı problayın.

DOĞRU simgesine dokunun ve minimum 2 nokta problayın. Verileri ön ayarlama Bir referans noktası problayın, yapın veya oluşturun, DRO ekranında gösterilen eksen değerlerine dokunun ve sayısal tuştakımını kullanarak ön ayar değerlerini girin.

YUVA simgesine dokunun ve aşağıdaki sıraya göre 5 nokta problayın:

• Uzun kenarda iki nokta
• En yakın uçta bir nokta
• İkinci uzun kenarın merkezinde bir nokta
• Kalan uçta bir nokta Noktalar her iki yönde sırayla problanabilir.

AÇI simgesine dokunun ve her iki ayakta minimum 2 nokta problayın. Her bir ayaktan sonra BİTİR tuşuna basın.

MESAFE simgesine dokunun ve mesafenin her iki ucunda 1 nokta problayın.

KÜRE simgesine dokunun ve küre yüzeyinin üzerinde 4 noktayı istediğiniz sırayla problayın.

DAIRE simgesine dokunun ve çember üzerinde 3 noktayı istediğiniz sırayla problayın. Referans çerçeveyi kaydetme Parçanın seviyesi belirlendikten, hizalandıktan ve veri oluşturulduktan sonra ölçümler için referans çerçeve kaydedilebilir.

• REFERANS ÇERÇEVE simgesine dokunun ve KAYDET ok simgesine dokunun. Referans çerçeve kaydedilecek ve bir numara verilecektir.

KAVIS simgesini görüntülemek için DAIRE simgesine bir kez dokunun, ardından KAVIS simgesine dokunun ve kavisin başından sonuna sıralı olarak minimum 3 nokta problayın.

DÜZLEM simgesine dokunun ve düzlem yüzeyinde minimum 3 nokta problayın. Kullanım

SILINDIR simgesine dokunun ve bir uçtaki çemberin üzerindeki 3, diğer uçtaki çemberin üzerindeki 3 ve istediğiniz herhangi bir noktayı daha problayın.

KONI simgesine dokunun ve bir uçtaki çemberin üzerindeki 3, diğer uçtaki çemberin üzerindeki 3 ve istediğiniz herhangi bir noktayı daha problayın.

12. Ölçüm Sihirbazı Kullanın

ÖLÇÜM SIHIRBAZI simgesine dokunun ve bir özellikte noktaları problayın. Özellik tipi, modele ve nokta problama sırasına göre belirlenecektir. Özellik Oluşturma Ölçüm verilerini görüntüleme Özellik oluşturmak için oluşturulacak özelliğin tipini seçin, gerekli özellik bilgilerini girin ve BITIR tuşuna basın. Form hatalarıyla problanan veri noktaları, özellik listesindeki bir özellik seçilerek ve GÖRÜNTÜLEME düğmesine dokunularak görüntülenir.

1. Özellik tipini belirtin

ÖLÇÜM sekmesine dokunun ve ardından oluşturulacak özelliğin tipini belirtmek için ölçüm simgesine dokunun.

Özellik listesinde istenilen özelliğe dokunun.

2. Özellik verilerini girin

VERI GIRIŞI simgesine dokunun ve verileri ekranda görüntülenen alanlara girin.

düğmesine dokunun Form hataları özelliğin veri noktalarından çıkan satırlar olarak görüntülenir. En büyük iki form hatası kırmızı görüntülenir.

3. Oluşturma işlemini tamamlayın

Özellik oluşturmayı tamamlamak için BITIR tuşuna basın. Yeni oluşturulan özellik, özellik listesinde gösterilecektir. Özellik Düzenleme Tolerans Uygulama Tolerans uygulamak için; bir özellik seçin, TOL düğmesine dokunun, bir tolerans tipi seçin ve tolerans verilerini girin. Özellik düzenlemek için düzenlenecek özelliğin tipini seçin, ana özellikleri seçin ve BITIR tuşuna basın.

1. Bir özellik seçin

Özellik listesinde istenilen özelliğe dokunun.

1. Özellik tipini belirtin

ÖLÇÜM sekmesine dokunun ve ardından düzenlenecek özelliğin tipini belirtmek için ölçüm simgesine dokunun.

dokunun Tolerans tipleri ekranın alt kısmında tolerans simgeleri olarak görüntülenir.

2. Ana özellikleri seçin

Özellikler listesinden istediğiniz ana özelliklere dokunun. Ana özelliklerin yanında onay işaretleri gösterilecektir.

3. Düzenlemeyi tamamlayın

Düzenlemeyi tamamlamak için BITIR tuşuna basın. Yeni düzenlenen özellik, özellik listesinde gösterilecektir.

3. Bir tolerans seçin

İstenilen tolerans tipini seçmek için tolerans simgesine dokunun, ardından belirli bir tolerans seçmek için ekranın üst sol kısmında bulunan TOLERANS kelimesine dokunun.

4. Tolerans verilerini girin

NOMINAL ve TOLERANS verilerini tolerans ekranındaki veri alanlarına girin.

5. Sonucu görüntüleyin

Özellik listesinde özelliklerin yanındaki yeşil kareler geçilen toleransları gösterir. DRO ekranındaki kırmızı kareler ve dış çizgili karakterler başarısız olunan toleransları gösterir.

Kullanım Programlama Programlar, belirli parçaların incelenmesi sırasında oynatılmak üzere ND 1400 tarafından saklanan kaydedilmiş ölçüm ve diğer operatör işlemleri sekanslarıdır. Bu kılavuzda programların çalıştırılması, kaydedilmesi, yüklenmesi ve silinmesi anlatılmaktadır. Not: Programlar ayrıca kopyalanabilir ve düzenlenebilir. Ayrıntılı talimatlar için Kullanım Kılavuzuna bakın.

1. Programı kaydetme

• PROGRAM sekmesine dokunun.

• Kırmızı yuvarlak şeklindeki KAYDETME simgesine dokunun.
• Bir program adı girin ve kaydetmeye başlamak için BITIR düğmesine dokunun.
• Ölçüm ve diğer işlemleri normal şekilde gerçekleştirin. Program kaydetme, kırmızı program sekmesiyle gösterilir.
• Kaydetmeyi durdurmak için PROGRAM sekmesine basın, ardından siyah kare şeklindeki DURDURMA simgesine basın. Yeni program saklanacaktır.

• Programlama oturumunu sonlandırmak ve DRO ekranına dönmek için BITIR düğmesine basın.

2. Program çalıştırma

• PROGRAM sekmesine dokunun.
• Program adına dokunun.
• Siyah üçgen şeklindeki ÇALIŞTIR simgesine dokunun. Özellik tipi ve problanan noktalar, noktalar problandıkça görüntülenecektir.
• Bir referans çerçeve oluşturduktan sonra noktalar problanırken nokta hedeflemeyi görmek için GÖSTER yazılım tuşuna basın.
• Tüm program adımları oynatıldığında program otomatik olarak duracaktır. Bir mesaj kutusu görüntülenecektir.
• Programlama oturumunu sonlandırmak için mesaj kutusuna dokunun ve DRO ekranına dönün.

Programları kaydetme Programlar USB sürücüye kaydedilebilir.

• ND 1400'ün yan tarafındaki USB portuna boş bir USB sürücü takın.
• PROGRAM sekmesine ve program adına dokunun.
• PROGRAM KOPYALAMA simgesine dokunun.
• DRO ekranına dönmek için BITIR tuşuna basın. Programları yükleme Programlar USB sürücüden yüklenebilir.
• ND 1400'ün yan tarafındaki USB portuna USB sürücüyü takın.
• Sürücüleri değiştirmek için C: SÜRÜCÜ simgesine dokunun. A: (USB) SÜRÜCÜ simgesi ve USB sürücüde saklanan programların listesi görüntülenir,
• İstenilen program adına ve PROGRAM YÜKLEME simgesine dokunun. Vurgulanan program yerel (C:) sürücüye yüklenir.
• SÜRÜCÜ simgesine dokunun. C: SÜRÜCÜSÜ, C: SÜRÜCÜ program listesine yüklenmiş programla birlikte görüntülenir. Yüklenen program artık seçilebilir ve çalıştırılabilir.
• PROGRAM sekmesine dokunun.
• Program adına dokunun.
• İPTAL tuşuna basın. Program silinecektir. Not: Program silerken dikkat edin ve öncelikle programın yedeğini alın. Silinen programlar geri yüklenemez.
• Programlama oturumunu sonlandırmak ve DRO ekranına dönmek için BITIR düğmesine basın. Sonuçları Raporlama Sonuç raporları USB yazıcı, USB flash sürücü veya bilgisayara gönderilebilir. Rapor tipi ve hedef konum, YAZDIRMA kurulum ekranında belirtilir. Not: Ayrıntılı bilgi almak için web sitemizdeki ND 1400 kullanım kılavuzuna bakın: www.heidenhain.de.
• Sonuçları raporlamak için GÖNDER tuşuna basın. ND 1400 QUADRA-CHEK
