MANUAL DE UTILIZADOR ND 1400 HEIDENHAIN

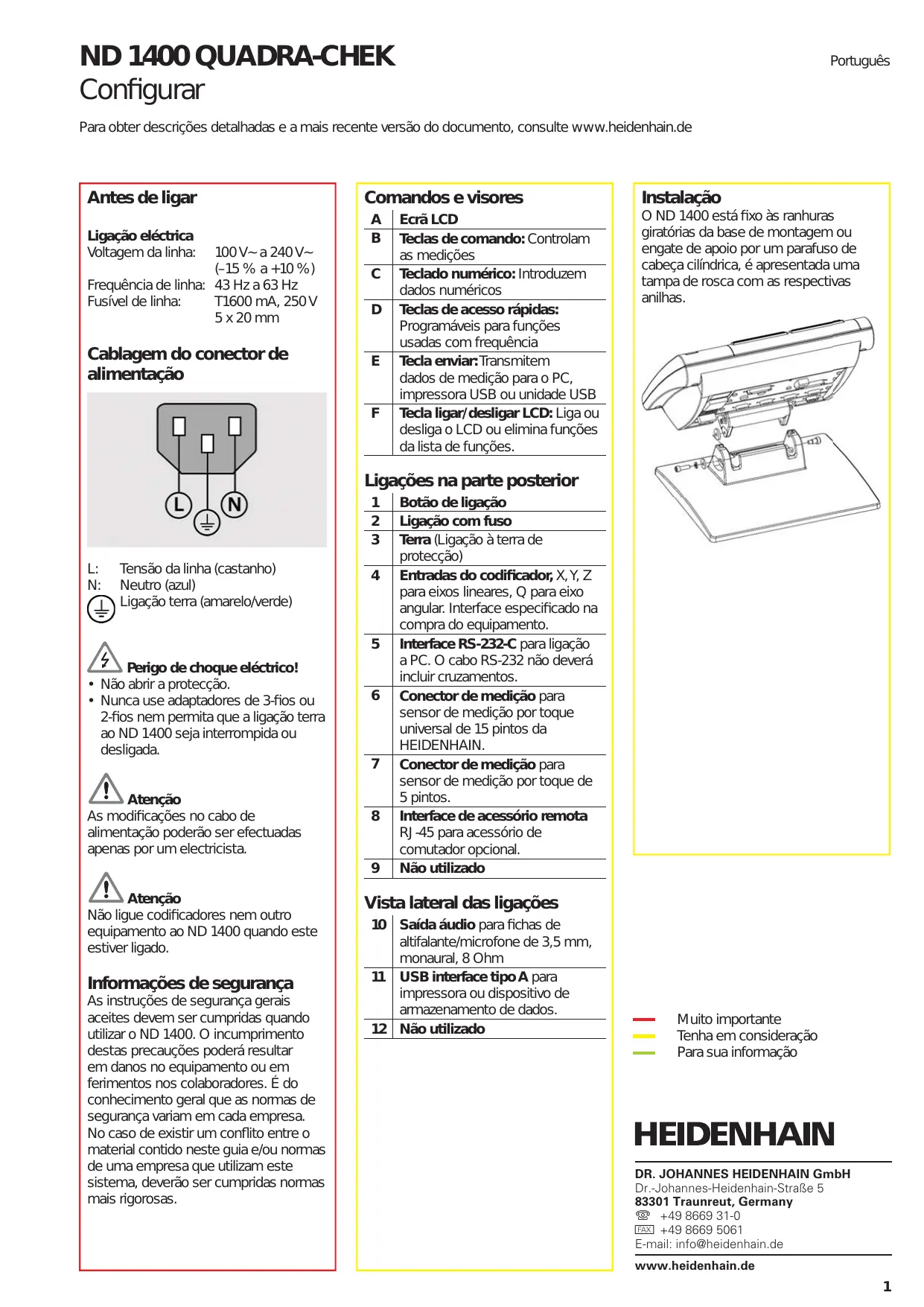

• Pro hlášení výsledků stiskněte klávesu POSLAT (Send). ND 1400 QUADRA-CHEK Configurar Português Para obter descrições detalhadas e a mais recente versão do documento, consulte www.heidenhain.de Antes de ligar Ligação eléctrica Voltagem da linha: 100 V~ a 240 V~ (–15 % a +10 %) Frequência de linha: 43 Hz a 63 Hz Fusível de linha: T1600 mA, 250 V 5 x 20 mm Cablagem do conector de alimentação Comandos e visores

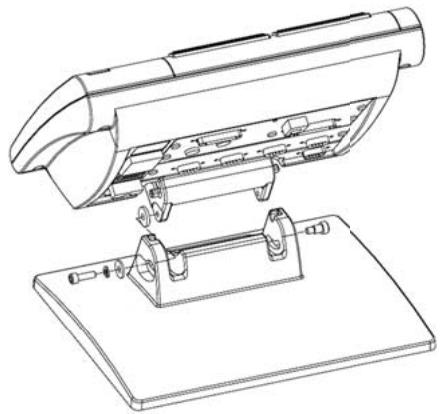

Ecrã LCD Teclas de comando: Controlam as medições Teclado numérico: Introduzem dados numéricos Teclas de acesso rápidas: Programáveis para funções usadas com frequência Tecla enviar: Transmitem dados de medição para o PC, impressora USB ou unidade USB Tecla ligar/desligar LCD: Liga ou desliga o LCD ou elimina funções da lista de funções. Instalação O ND 1400 está fixo às ranhuras giratórias da base de montagem ou engate de apoio por um parafuso de cabeça cilíndrica, é apresentada uma tampa de rosca com as respectivas anilhas. Ligações na parte posterior

Tensão da linha (castanho) Neutro (azul) Ligação terra (amarelo/verde)

Perigo de choque eléctrico!

• Não abrir a protecção.
• Nunca use adaptadores de 3-fios ou 2-fios nem permita que a ligação terra ao ND 1400 seja interrompida ou desligada.

Atenção As modificações no cabo de alimentação poderão ser efectuadas apenas por um electricista.

Atenção Não ligue codificadores nem outro equipamento ao ND 1400 quando este estiver ligado. Informações de segurança As instruções de segurança gerais aceites devem ser cumpridas quando utilizar o ND 1400. O incumprimento destas precauções poderá resultar em danos no equipamento ou em ferimentos nos colaboradores. É do conhecimento geral que as normas de segurança variam em cada empresa. No caso de existir um conflito entre o material contido neste guia e/ou normas de uma empresa que utilizam este sistema, deverão ser cumpridas normas mais rigorosas. Botão de ligação Ligação com fuso Terra (Ligação à terra de protecção) Entradas do codificador, X, Y, Z para eixos lineares, Q para eixo angular. Interface especificado na compra do equipamento. Interface RS-232-C para ligação a PC. O cabo RS-232 não deverá incluir cruzamentos. Conector de medição para sensor de medição por toque universal de 15 pintos da HEIDENHAIN. Conector de medição para sensor de medição por toque de 5 pintos. Interface de acessório remota RJ-45 para acessório de comutador opcional. Não utilizado Vista lateral das ligações

Saída áudio para fichas de altifalante/microfone de 3,5 mm, monaural, 8 Ohm 11 USB interface tipo A para impressora ou dispositivo de armazenamento de dados. 12 Não utilizado Muito importante Tenha em consideração Para sua informação DR. JOHANNES HEIDENHAIN GmbH Dr.-Johannes-Heidenhain-Straße 5 83301 Traunreut, Germany { +49 8669 31-0 | +49 8669 5061 E-mail: info@heidenhain.de www.heidenhain.de

Configurar Arranque inicial Configuração do software

• Premir o BOTÃO DE LIGAÇÃO para ligar o ND 1400. É visualizado o ecrã de arranque. Os parâmetros de funcionamento do ND 1400 devem ser configurados antes de ser usado pela primeira vez, e de se realizar a medição de peças a qualquer momento, modificações de requisitos de comunicações ou relatórios.

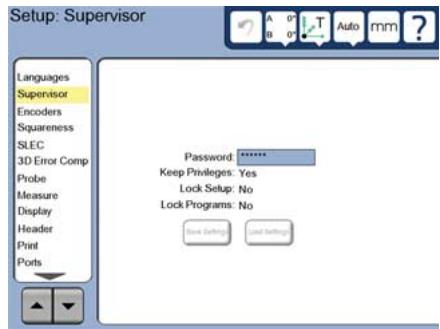

3. Introduza a palavra-passe do

• Prima a opção de menu de configuração SUPERVISOR e prima o botão PALAVRA-PASSE.
• Introduza a palavra-passe do Supervisor. As configurações serão mantidas até:
• se modificar a bateria de apoio
• se remover os dados e as definições
• se realizarem as actualizações de software

• Premir a tecla TERMINAR para apresentar as posições do eixo actuais no ecrã DRO. Atenção Os parâmetros de configuração controlam o funcionamento do ND 1400 e são protegidos por palavra-passe. Apenas os técnicos qualificados deverão ter acesso por palavra-passe aos ecrãs de configuração.

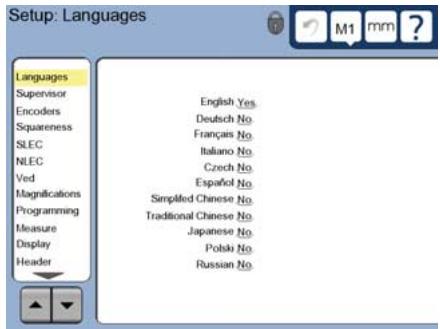

1. Visualizar o menu de configuração

• Premir o ícone INTERROGAÇÃO uma vez e, depois, premir duas vezes o botão CONFIGURAÇÃO de modo a visualizar o MENU CONFIGURAÇÃO.

• Prima as opções do menu para seleccioná-los. Percorra o menu configuração usando os botões de SETA.

2. Seleccionar o idioma

Prima a opção de menu de configuração de IDIOMAS e prima o idioma pretendido. Nota: Quando o idioma é modificado, deve desligar-se o ND 1400 e voltar a ligar.

4. Calibre o ecrã de toque

O ecrã de toque deverá ser calibrado de forma a reagir correctamente a cada tamanho e pressão de dedos do operador.

• Prima a opção de menu de configuração OUTRAS OPÇÕES e prima o botão CAL.
• Siga as instruções apresentadas no ecrã LCD.

5. Seleccione uma medição

• Toque no menu de configuração MEDIÇÃO e depois no campo SUPORTE DE MEDIÇÃO para seleccionar o tipo de medição pretendido.
• Prepare-se para a qualificação de medição tocando no campo DIÂMETRO DE QUALIFICAÇÃO e para entrar no diâmetro da esfera de qualificação na unidade de medição correcta.

6. Seleccione o tipo de ponto de

entrada Pode usar-se uma nota de recuo ou avanço para reunir pontos de dados. Uma nota de recuo permite ao utilizador medir qualquer número de pontos de dados para medir uma função. A nota de avanço limita o número de pontos a um mínimo necessário.

• Prima a opção de menu de configuração MEDIÇÃO e, depois, toque no campo NOTA para seleccionar a nota RECUO ou AVANÇO. Funcionamento

7. Configuração do codificador

• Prima a opção de menu de configuração CODIFICADORES e, depois, toque no campo EIXO para seleccionar o eixo de codificação pretendido.
• Introduza todos os parâmetros do codificador necessários.
• Calibre os codificadores analógicos tocando no botão CAL. Os codificadores TTL não precisam de calibração.
• Repita a configuração para todos os eixos.

8. Formatação do Visor

• Prima na opção do menu VISOR.
• Introduza as resoluções pretendidas do visor e outros parâmetros.

9. Qualificar a medição de toque

• Toque no ícone SUPORTE DE MEDIÇÃO para visualizar o ecrã de propriedades de medição para a medição seleccionada.
• Toque no botão INDICAR para iniciar a qualificação de medição.
• Meça 4 pontos em redor da circunferência de esfera, e depois 1 na parte superior.

11. Calibrar a esquadria da

plataforma Não é necessário esta calibração quando for utilizada a correcção de erro NLEC.

• Alinhe o artefacto de calibração da esquadria para o eixo de referência.
• Meça o ângulo do objecto. Caso seja necessário consulte, neste documento, as instruções para medição do ângulo.
• Visualize o MENU DE CONFIGURAÇÃO e prima o item do menu ESQUADRIA.
• Introduza o ângulo medido no campo ÂNGULO VERIFICADO e de seguida introduza o ângulo de objecto certificado no campo ÂNGULO PADRÃO.
• Prima a tecla TERMINAR para concluir a calibração. Nota: Estão disponíveis outras funções de configuração para além dos parâmetros mínimos aqui apresentados. Consulte o Manual do Utilizador ND 1400 para obter informações detalhadas.

10. Correcção de erro

Os métodos de correcção de erro linear (LEC), linear segmentados (SLEC) e não-lineares (NLEC) podem ser usados para compensar os erros de medição do codificador e da máquina. Consulte o Manual do Utilizador ND 1400 para obter informações. Quando medir as funções das peças usando uma medição de toque:

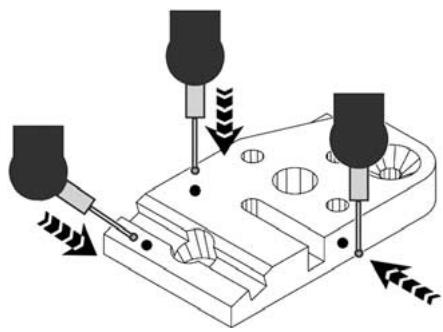

• Aproxime a superfície a 90 graus.
• Aproxime a superfície sem modificar a direcção nos últimos 5 mm.
• Não arraste a medição por toda a superfície.
• Não meça as transições de arestas afiadas. Nivelar e alinhar a peça Efectue um nivelamento e alinhamento oblíquo para eliminar erros de medição resultantes de peças desalinhadas.

1. Alinhar a peça na base

Alinhe a aresta de referência da peça com um eixo de medição. Preparar para medir

• Prima o botão TERMINAR para concluir a qualificação de medição. Medir pontos

• Verificar as ligações ao ND 1400.
• Prima o INTERRUPTOR para ligar o ND 1400. O ecrã DRO será visualizado após a inicialização do sistema.

2. Encontre o zero da máquina

(opcional) Mova a base para os pontos de referência cruzada ou encontrar limitadores no caso do seu sistema ter sido configurado para fazer uma reposição a zero da máquina no arranque.

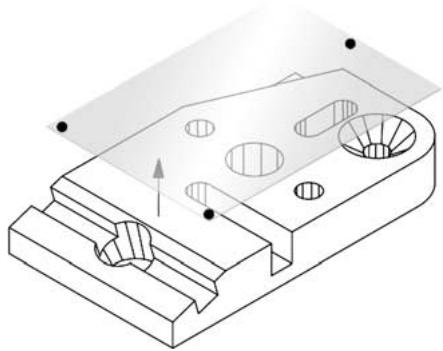

• Prima o separador MEDIR para visualizar os ícones de medição 3D e, de seguida, prima o ícone PLANO.

• Meça no mínimo 3 pontos na superfície de plano de referência da peça pretendida e de seguida prima a tecla TERMINAR. Nota: É necessária uma máquina com zero repetitivo quando SE USA UMA CORRECÇÃO DE ERRO SLEC ou NLEC. Consulte o Manual do Utilizador para obter informações detalhadas.

3. Seleccione uma unidade de

medição Prima o ícone de UNIDADE DE MEDIÇÃO para alternar entre polegadas e mm.

• Toque nos botões ALINHAR e ZERO no ecrã DRO para nivelar o plano em Z = 0.

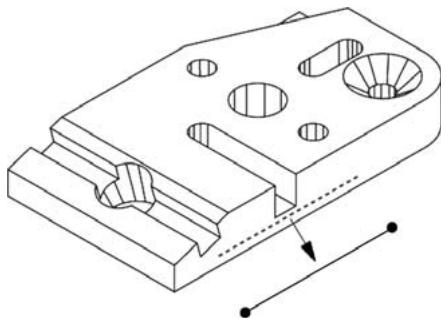

• Prima o separador MEDIR para visualizar os ícones de medição 2D e, de seguida, prima o ícone LINHA.

• Meça no mínimo 2 pontos na superfície de aresta de referência da peça e, de seguida, prima a tecla TERMINAR. Seleccionar um plano de projecção Os planos de projecção são seleccionados pelo utilizador ou automaticamente pelo ND 1400. Toque no botão PROJECÇÃO e, depois, toque num ícone do plano de projecção:
• 3D: não está seleccionado plano de projecção.
• Auto; O ND 1400 selecciona um plano de projecção com base nos pontos medidos. Funções de medição

• Toque no botão ALINHAR no ecrã DRO para alinhar a aresta de referência. Criar um ponto de referência zero Meça, construa ou crie um ponto de referência e prima os botões ZERO para cada eixo no ecrã DRO. As funções são medidas premindo um ícone de função ou o ícone MEDIÇÃO MÁGICA no separador MEDIR, meça os pontos e de seguida prima as teclas ENTER e TERMINAR.

Prima o ícone PONTO e meça um ponto.

Prima o ícone ÂNGULO e meça um mínimo de 2 pontos em cada uma das duas aberturas. Prima a tecla TERMINAR após cada abertura.

7. Medir uma distância

Prima o ícone DISTÂNCIA e meça 1 ponto em cada extremidade da distância.

Prima o ícone LINHA e meça no mínimo dois pontos. Predefina um ponto de referência Meça, construa ou crie um ponto de referência, toque nos valores de eixo apresentados no ecrã DRO e introduza valores predefinidos utilizando o teclado numérico.

5. Medir uma ranhura

Prima o ícone RANHURA e meça 5 pontos na sequência seguinte:

• Dois pontos num lado longo
• Um ponto na extremidade mais próxima
• Um ponto no centro do segundo lado longo
• Último ponto na extremidade restante Os pontos podem ser medidos de forma sequencial em qualquer direcção.

Prima o ícone CÍRCULO e meça no mínimo 3 pontos de forma aleatória em redor da circunferência.

Prima o ícone ESFERA e meça no mínimo 4 pontos de forma aleatória em redor da esfera. Guardar a moldura de referência A moldura de referência para medições deve ser guardada quando a peça é nivelada, alinhada e tiver sido inserido um ponto de referência.

• Toque no ícone MOLDURA DE REFERÊNCIA e toque no botão de seta GUARDAR. A moldura de referência será guardada e será atribuído um número.

Prima o ícone CÍRCULO um vez para visualizar o ícone ARCO, de seguida prima o ícone ARCO e meça no mínimo 3 pontos de forma sequencial desde o início até ao final do arco.

Toque o ícone PLANO e meça um mínimo de 3 pontos na superfície do plano. Funcionamento

10. Medir um cilindro

Toque no ícone CILINDRO e meça 3 pontos em redor de uma das extremidades da circunferência, 3 pontos em redor da extremidade oposta da circunferência e, depois, em qualquer ponto adicional pretendido.

Toque no ícone CONE e meça 3 pontos em redor de uma das extremidades da circunferência, 3 pontos em redor de extremidade oposta da circunferência e, depois, em qualquer ponto adicional pretendido. Criar Funções Visualizar dados de medição As funções são criadas seleccionando o tipo de função a ser criada, introduzindo os dados da função pretendida e premindo a tecla TERMINAR. Os pontos de dados medidos com erros de forma são visualizados através da selecção de uma função na lista de funções e premindo o botão VISUALIZAR.

1. Especificar o tipo de função

Prima o separador MEDIR e de seguida prima um ícone de medição para especificar o tipo de função a ser criado.

1. Seleccionar uma função

Prima a função pretendida na lista de funções.

2. Introduzir os dados da

função Prima o ícone INTRODUZIR DADOS e de seguida introduza os dados nos campos apresentados no ecrã.

VISUALIZAR Os erros de forma são apresentados à medida que as linhas se estendem desde os pontos de dados até à função. Os dois maiores erros de forma são apresentados a vermelho.

3. Concluir a criação

Prima a tecla TERMINAR para concluir a criação da função. A nova função criada será apresentada na lista de funções. Construir funções

12. Usar Medição Mágica

Prima o ícone MEDIÇÃO MÁGICA e meça os pontos numa função. O tipo de função será definido com base no padrão e na sequência da medição do ponto. As funções são construídas seleccionando o tipo de função a ser construída, seleccionando as função relacionadas e premindo a tecla TERMINAR.

1. Especificar o tipo de função

Prima o separador MEDIR e de seguida prima um ícone de medição para especificar o tipo de função a ser construído.

2. Seleccione as funções relacionadas

Prima as funções relacionadas pretendidas na lista de função. Serão apresentadas marcas de verificação junto das funções relacionadas.

3. Concluir a construção

Prima a tecla TERMINAR para concluir a construção. A nova função construída será apresentada na lista de funções. Aplicar tolerâncias As tolerâncias são aplicadas através da selecção de uma função, premindo o botão TOL, seleccionando um tipo de tolerância e introduzindo um dado de tolerância.

1. Seleccionar uma função

Prima a função pretendida na lista de funções.

2. Prima o botão TOL

Os tipos de tolerância são apresentados na parte inferior do ecrã como ícones de tolerância.

3. Seleccione uma tolerância

Prima um ícone de tolerância para seleccionar o tipo de tolerância pretendida e de seguida prima a palavra TOLERÂNCIA no canto superior esquerdo do ecrã para seleccionar uma tolerância específica.

4. Introduza um dado de tolerância

Introduza OS DADOS NOMINAIS e de TOLERÂNCIA nos campos fornecidos no ecrã de tolerência.

5. Visualizar o resultado

Os quadrados verdes junto às funções na lista de funções indicam as tolerâncias aprovadas. Os quadrados a vermelho e os caracteres sublinhados no ecrã DRO indicam as tolerâncias falhadas.

Funcionamento Programação Os programas gravam sequências de medição e outras actividades do operador guardadas pelo ND 1400 para serem reproduzidas mais tarde durante a inspecção de peças idênticas. O presente manual aborda programas de gravação, execução, armazenamento, carregamento e eliminação. Nota: Os programas também podem ser copiados e editados. Consulte o Manual do Utilizador para obter informações detalhadas.

1. Gravar um programa

• Prima o separador PROGRAMA.

• Prima o ícone redondo vermelho de GRAVAÇÃO.
• Introduza um nome de programa e prima a tecla TERMINAR para iniciar a gravação.
• Efectue uma medição e outras etapas como habitualmente. A gravação do programa é indicada por um separador vermelho de programa.
• Para finalizar a gravação, prima o separador PROGRAMA e de seguida prima o ícone quadrado preto de PARAGEM. O novo programa será armazenado.

• Prima a tecla TERMINAR para finalizar a sessão de programação e regressar ao DRO.

2. Executar um programa

• Prima o separador PROGRAMA.
• Prima um nome de programa.
• Prima o ícone triangular preto EXECUÇÃO. O tipo de função e os pontos medidos serão apresentados como pontos medidos.
• Após estabelecer uma moldura de referência, prima a tecla de função VISUALIZAR para visualizar o destino dos pontos enquanto decorre a medição dos mesmos.
• O programa será parado automaticamente quando todas as etapas do programa tiverem sido reproduzidas. Será visualizada uma caixa de mensagem.
• Prima a caixa de mensagem para finalizar a sessão de programação e regressar ao DRO.

Gravação de programas Os programas podem ser guardados para uma unidade USB.

• Ligue uma unidade USB vazia a uma porta USB na parte lateral do ND 1400.
• Prima o separador PROGRAMA e o prima o nome do programa.
• Prima o ícone COPIAR PROGRAMA.
• Prima a tecla TERMINAR para regressar ao DRO. Carregar programas Os programas podem ser guardados a partir de uma unidade USB.
• Ligue a unidade USB à porta USB na parte lateral do ND 1400.
• Prima C: o ícone UNIDADE para alterar as unidades. O ícone da UNIDADE A: (USB) e lista de programas guardados na unidade USB serão apresentados,
• Prima o nome do programa pretendido na lista e de seguida prima o ícone CARREGAR PROGRAMA. O programa seleccionado será carregado para a unidade local (C:).

3. Eliminar um programa

• Prima o separador PROGRAMA.
• Prima um nome de programa.
• Prima a tecla CANCELAR. O programa será eliminado. Nota: Proceda com atenção quando eliminar programas porém, antes disso, guarde cópias de segurança do programa. Não é possível recuperar programas eliminados.
• Prima a tecla TERMINAR para finalizar a sessão de programação e regressar ao DRO. Resultados de comunicação Os relatórios de resultados podem ser enviados para uma impressora USB, unidade USB ou para um PC. O tipo de relatório e o destino são específicados no ecrã de configuração IMPRIMIR. Nota: Consultar o Manual do Utilizador ND 1400 no sítio da Web www.heidenhain.de para obter mais informações.
• Premir a tecla ENVIAR para comunicar resultados. ND 1400 QUADRA-CHEK Setup Język polski Dokladny opis i najnowsza wersja dokumentu znajduje sie pod www.heidenhain.de Przed włączeniem do eksploatacji Podłączenie do instalacji elektrycznej Napięcie sieciowe: 100 V~ do 240 V~ (–15% do +10%) Częstotliwość sieciowa: od 43 do 63 Hz Zabezpieczenie sieciowe: T1600 mA, 250 V 5 x 20 mm Elementy wyświetlacza i elementy obsługi
