Type de produit	Instrument de mesure électronique numérique
Marque	HEIDENHAIN
Modèle	ND 1400
Alimentation secteur	100 V~ à 240 V~ (-15% à +10%), 43 Hz à 63 Hz
Fusible	T1600 mA, 250 V, 5 x 20 mm
Affichage	Écran LCD tactile
Interfaces de communication	RS-232-C, USB type A (imprimante/stockage), RJ-45 (pédale), sortie audio 3.5 mm
Entrées encodeurs	4 axes : X, Y, Z (linéaires), Q (rotatif)
Connecteurs palpeur	15 broches HEIDENHAIN universel, 5 broches
Fonctions de mesure	Point, droite, cercle, arc, rainure, angle, distance, sphère, plan, cylindre, cône, mesure Magic
Mise à niveau et alignement	Oui, avec icônes PLAN et LIGNE
Création d'origine pièce	Oui, avec bouton ZERO
Sauvegarde de cadre de référence	Oui, numéroté
Application de tolérances	Oui, avec indication visuelle (vert/rouge)
Programmation de séquences	Enregistrement, exécution, sauvegarde sur clé USB
Protocoles de mesures	Envoi vers imprimante USB, clé USB ou PC
Correction d'erreurs	LEC, SLEC, NLEC
Étalonnage d'équerrage	Oui, via menu SETUP
Langues disponibles	Français, allemand, anglais, espagnol, italien, japonais, néerlandais, polonais, portugais, russe, suédois, turc, chinois, tchèque, etc.
Sécurité électrique	Ne pas ouvrir le boîtier, ne pas connecter sous tension, remplacement du câble par un électricien
Montage	Rainures sur support, vis à épaulement, vis à tête cylindrique, rondelles
Protection par mot de passe	Menu SETUP protégé

FOIRE AUX QUESTIONS - ND 1400 HEIDENHAIN

Comment mettre en service le ND 1400 ?

Vérifiez les connexions, appuyez sur l'interrupteur d'alimentation (1) à l'arrière. L'écran de démarrage s'affiche. Appuyez sur la touche FINISH pour accéder à l'écran DRO.

Comment configurer la langue ?

Appuyez sur l'icône QUESTION, puis deux fois sur SETUP pour afficher le MENU SETUP. Touchez le sujet LANGUE et sélectionnez la langue souhaitée. Redémarrez l'appareil après le changement.

Comment calibrer l'écran tactile ?

Dans le MENU SETUP, touchez DIVERS puis le bouton CAL. Suivez les instructions à l'écran pour calibrer l'écran tactile selon vos doigts.

Comment mesurer un cercle ?

Touchez l'icône CERCLE dans l'onglet MESURE 2D ou 3D. Palpez au moins 3 points sur la circonférence dans n'importe quel ordre, puis appuyez sur FINISH.

Comment créer un programme de mesure ?

Touchez l'icône rouge ENREGISTREMENT, donnez un nom au programme, effectuez les mesures souhaitées, puis appuyez sur l'onglet PROGRAMME et sur l'icône STOP pour terminer l'enregistrement.

Comment appliquer des tolérances à une figure ?

Sélectionnez la figure dans la liste, touchez le bouton TOL, choisissez le type de tolérance, touchez le mot TOLERANCE pour spécifier les valeurs nominale et de tolérance. Un carré vert indique une mesure dans les tolérances, un carré rouge indique un dépassement.

Comment sauvegarder des programmes sur une clé USB ?

Connectez une clé USB vide sur le port USB latéral. Dans l'onglet PROGRAMME, sélectionnez le programme, touchez l'icône COPIER PROGRAMME. Le programme est copié sur la clé.

Que faire si l'appareil affiche un message d'erreur ?

Consultez la section 'Dépannage' du manuel d'utilisation complet. En cas d'erreur persistante, contactez le support HEIDENHAIN. Assurez-vous que les connexions sont correctes et que les paramètres de setup sont valides.

Comment connecter un palpeur au ND 1400 ?

Utilisez le connecteur palpeur 15 broches (6) pour palpeur universel HEIDENHAIN ou le connecteur 5 broches (7). Branchez le palpeur hors tension. Configurez ensuite le type de palpeur dans le menu SETUP > PALPEUR.

Comment réaliser un étalonnage d'équerrage ?

Alignez l'étalon d'équerrage sur l'axe de référence, mesurez l'angle avec le ND 1400. Dans le MENU SETUP > EQUERRAGE, saisissez l'angle mesuré et l'angle certificat de l'étalon, puis appuyez sur FINISH.

MODE D'EMPLOI ND 1400 HEIDENHAIN

Guide de Démarrage rapide

Guida rapida

Guide de référence

Pour une description détaillée et la version la plus récente du document, voir www.heidenhain.fr

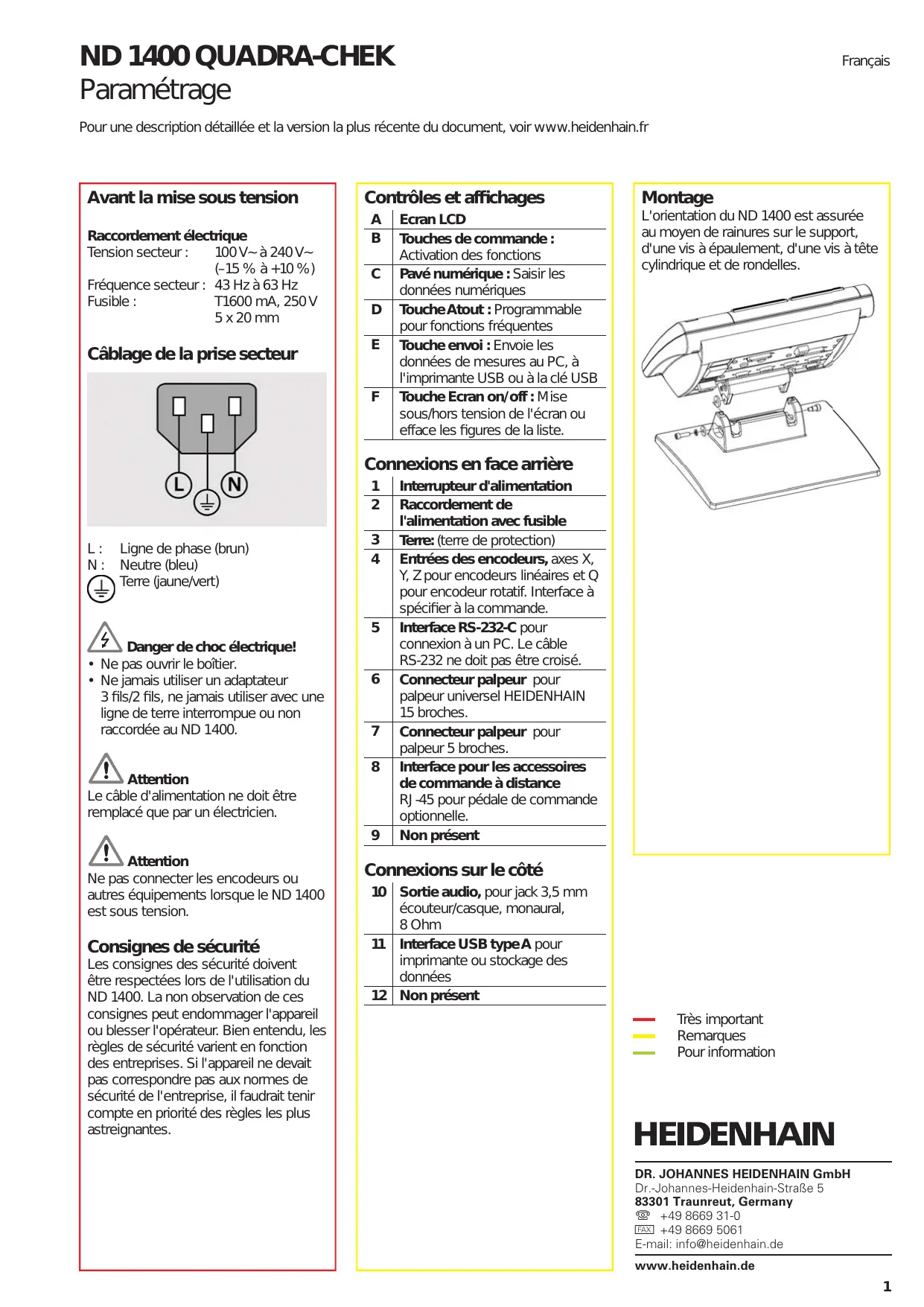

Raccordement électrique

Tension secteur : 100 V~ à 240 V~ (-15 % à +10 %)

Fréquence secteur : 43 Hz à 63 Hz Fusible : T1600 mA, 250 V 5 x 20 mm

Câblage de la prise secteur

L: Ligne de phase (brun)

N: Neutre (bleu)

Terre (jaune/vert)

• Ne pas ouvrir le boîtier.
• Ne jamais utiliser un adaptateur 3 fils/2 fils, ne jamais utiliser avec une ligne de terre interrompue ou non raccordée au ND 1400.

Attention

Le câble d'alimentation ne doit être remplacé que par un électricien.

Attention

Ne pas connecter les encodeurs ou autres équipements lorsque le ND 1400 est sous tension.

Consignes de sécurité

Les consignes de sécurité doivent être respectées lors de l'utilisation du ND 1400. La non-observation de ces consignes peut endommager l'appareil ou blesser l'opérateur. Bien entendu, les règles de sécurité varient en fonction des entreprises. Si l'appareil ne devait pas correspondre aux normes de sécurité de l'entreprise, il faudrait tenir compte en priorité des règles les plus astreignantes.

Contrôles et affichages

A	Ecran LCD
B	Touches de commande : Activation des fonctions
C	Pavé numérique : Saisir les données numériques
D	Touche Atout : Programmable pour fonctions gratuites
E	Touche envoi : Envoie les données de mesures au PC, à l'imprimante USB ou à la clé USB
F	Touche Ecran on/off : Mise sous/hors tension de l'écran ou efface les figures de la liste.

Connexions en face arrière

1	Interrupteur d'alimentation
2	Raccordement de l'alimentation avec fusible
3	Terre: (terre de protection)
4	Entrées des encodeurs, axes X, Y, Z pour encodeurs linéaires et Q pour encodeur rotatif. Interface à spécifique à la commande.
5	Interface RS-232-C pour connexion à un PC. Le cable RS-232 ne doit pas être croisé.
6	Connecteur palpeur pour palpeur universal HEIDENHAIN 15 broches.
7	Connecteur palpeur pour palpeur 5 broches.
8	Interface pour les accessoires de commande à distance RJ-45 pour pédale de commande optionnelle.
9	Nonprésent

Connexions sur le côté

10	Sortie audio, pour jack 3,5 mm écouteur/casque, monaural, 8 Ohm
11	Interface USB type A pour imprimante ou stockage des données
12	Nonprésent

Montage

L'orientation du ND 1400 est assurée au moyen de rainures sur le support, d'une vis à épaulement, d'une vis à tête cylindrique et de rondelles.

Très important Remarques Pour information

Première mise en service

• Appuyer sur l'interrupteur secteur pour la mise en service du ND 1400. L'écran de démarrage s'affiche.

• Appuyer sur la touche FINISH pour afficher les positions courantes des axes dans l'écran DRO.

Paramétrage

Les paramètres du ND 1400 doivent être configurés avant la première utilisation et à chaque changement de pièce, de création de protocole et de configurations de communication.

Les paramètres restent en mémoire jusqu'à ce que :

• La batterie pour la sauvegarde des données soit remplacée
• Les données et paramètres soient effacés
• Une mise à jour du logiciel soit exécutée

Attention

Les paramètres de Setup définissant l'utilisation du ND 1400 et sont protégés par un mot de passe. Le mot de passe du menu Setup ne doit être donné qu'à des personnes qualifiées.

1. Affiche le menu setup

Appuyer une fois sur l'icône QUESTION, puis deux fois sur le bouton SETUP pour afficher le MENU SETUP.

• Toucher un sujet pour le sélectionner. Faire défiler le menu setup en utilisant les boutons FLECHÉS.

2. Choisir la langue

Toucher le sujet du menu setup LANGUE puis la langue souhaitée.

Remarque :

Lorsque la langue a été changée, le ND 1400 doit être mis hors tension puis remis sous tension.

3. Saisir le mot de passe du superviseur

Appuyer sur le sujet du menu setup SUPERVISEUR, puis sur le champ MOT DE PASSE. - Saisir le mot de passe du superviseur.

4. Calibrer l'écran tactile

L'écran tactile doit être calibré pour répondre correctement aux dimensions et pressions des doigts de chaque opérateur.

Appuyer sur le sujet du menu setup DIVERS, puis sur le bouton CAL. - Suivre les instructions indiquées dans l'écran LCD.

5. Sélectionner un palpeur

Appuyer sur le sujet du menu setup PALPEUR, puis sur le champ PORTE PALPEUR pour selectionner le type de palpeur. - Préparer l'étalonnage du palpeur en appuyant sur le champ DIAMETRE ETALONNAGE, et introduire le diamètre de la bille d'étalonnage en respectant l'unité de mesure.

6. Sélectionner le type de mesure

L'annotation antérieure ou postérieure définit le nombre de points de mesure. L'annotation postérieure permet à l'opérateur d'utiliser un nombre de points quelconque pour la mesure d'une figure. L'annotation antérieure limite le nombre de points minimum requis.

• Appuyer sur le sujet du menu setup MESURE puis sur le champ VALIDATION MESURE pour sélectionner l'annotation AVANT ou APRES.

7. Configuration des encodeurs

Appuyer sur le sujet du menu setup ENCODEURS, puis sur le champ AXE pour sélectionner l'axe de l'encodeur. - Introduire tous les paramètres de l'encodeur. - Calibrer les encodeurs analogiques en appuyant sur le bouton CAL. Aucune calibration n'est requise pour les encodeurs TTL. - Répéter le paramétrage pour chaque axe.

8. Format d'affichage

Appuyer sur le sujet du menu setup AFFICHAGE. - Saisir la résolution souhaitée et les autres paramètres.

9. Étalonner le palpeur

• Toucher l'icône PORTE PALPEUR pour choisir les propriétés du palpeur sélectionné.

• Toucher le bouton ETALON pour commencer l'éthalonnage. Palper 4 points sur la circonference de la bille, et 1 point au sommet.

• Appuyer sur la touche FINISH pour terminer l'étalonnage.

10. Correction d'erreur

Les corrections d'erreur linéaire (LEC), linéaire segmentée (SLEC) et non linéaire (NLEC) sont utilisées pour compenser les erreurs des encodeurs et de la machine. Voir le manuel d'utilisation du ND 1400 pour les instructions.

11. Étonner l'équerrage

Cet étalonnage n'est pas nécessaire avec la correction d'erreur non linéaire NLEC

• Aligner l'étalon de calibration d'équerrage sur l'axe de référence.
• Mesure de l'angle étalon. Les instructions concernant la mesure de l'angle sont décrites ultérieurement dans ce document.
• Afficher le MENU SETUP et toucher le sujet du menu EQUERRAGE.
• Introduire l'angle mesuré dans le champ ANGLE OBSERVE et ensuite l'angle de l'éton certifié dans le champ ANGLE ETALON.
• Appuyer sur la touche FINISH pour terminer l'étalonnage.

Remarque :

De très nombreux autres paramètres non présents dans ce manuel sont disponibles. Voir le manuel d'utilisation du ND 1400 pour les instructions détaillées.

1. Mise sous tension du ND 1400

• Vérifier les connexions au ND 1400. Appuyer sur l'INTERRUPTEUR D'ALIMENTATION pour permettre le ND 1400 sous tension. L'écran DRO s'affiche après l'initialisation du système.

2. Passer sur l'origine machine (option)

Passer sur la marque de référence ou se déplacer sur la butée si votre système est configuré pour créer une origine machine à la mise sous tension.

Remarque :

Une origine machine reproductible est requise lorsque les corrections SLEC ou NLEC sont utilisées. Voir le manuel d'utilisation pour de plus amples informations.

3. Sélectionner l'unité de mesure

Appuyer sur l'icone UNITE DE MESURE pour basculer entre inches et mm.

Palpage des points

Pour palper des figures de pièce avec un palpeur :

• Approcher la surface à 90 degrés.
• Approcher la surface sans changer de direction dans les 5 derniers mm.
• Ne pas faire glisser le palpeur sur la surface.
• Ne pas palper des arêtes vives

Niveau et alignment de la

Exécuter la mesure de niveau et d'alignement pour éliminer les erreurs de mesure résultat des pièces non dégauchies.

1. Aligner la pièce sur la table

Aligner l'arête de référence de la pièce sur un axe de mesure.

2. Niveau de la pièce

• Toucher l'onglet MESURE pour afficher l'icône mesure 3D, et appuyer ensuite sur l'icône PLAN

• Palper un minimum de 3 points sur le plan de référence souhaité et appuyer ensuite sur la touche FINISH.

• Toucher les boutons ALIGN et ZERO de l'écran DRO pour amener le plan à Z = 0.

3. Effectuer un alignement skew

• Toucher l'onglet MESURE pour afficher l'icône mesure 2D, et appuyer ensuite sur l'icône LIGNE

• Palper un minimum de 2 points sur le plan de référence souhaité et appuyer ensuite sur la touche FINISH.

Appuyer sur le bouton ALIGN de l'écran DRO pour aligner l'arête de référence.

Création d'une origine pièce

Palper, construire ou créer une origine piece et appuyer sur le bouton ZERO pour chaque axe de l'écran DRO.

Présélectionner une valeur

Palper, construire ou créer un point de référence, appuyer sur la valeur de l'axe de l'écran DRO et introduire les valeurs preset avec le pavé numérique.

Sauvegarder le cadre de référence

Le cadre de référence pour les mesures doit être sauvegardé une fois que la pièce est mise à niveau, alignée et qu'une origine a été créée.

Appuyer sur l'icone CADRE REFERENCE et ensuite sur l'icone fléchée SAUVE. Le cadre de référence est sauvégardé et numéroté.

Sélection d'un plan de projection

Les plans de projection sont sélectionnés par l'utilisateur ou automatiquement par le ND 1400. Appuyez sur le bouton PROJECTION et ensuite sur l'icône de plan de projection.

• 3D : aucun plan de projection n'est sélectionné. Plans XY, YZ ou ZX
• Auto; ND 1400 Sélectionne un plan de projection au moyen de points palpés.

Mesure de figures

Les figures sont mesurées en touchant une icône de figure ou l'icône MESURE MAGIC de l'onglet MESURE 2D ou 3D, en palpant les points et en appuyant ensuite sur les touches ENTER et FINISH.

1. Mesurer un point

Toucher l'icone POINT et palper un point.

2. Mesure d'une droite

Toucher l'icone DROITE et palper un minimum de 2 points.

3. Mesurer un cercle

Toucher l'icône CERCLE et palper un minimum de 3 points dans n'importe quel ordre sur la circonférence.

4. Mesurer un arc

Toucher l'icône CERCLE une fois pour afficher l'icône ARC, puis toucher l'icône ARC et palper au minimum 3 points dans l'ordre, du début à la fin de l'arc.

5. Mesure d'une rainure

Toucher l'icône RAINURE et palper 5 points dans l'ordre suivant :

• Deux points d'un côté
• Un point à l'extrémité la plus proche
• Un point au centre du second côté
• Un dernier point à l'extrémité restante Les points peuvent être palpés dans n'importe quel sens

6. Mesurer un angle

Toucher l'icône ANGLE et palper au minimum 2 points sur chacune des droites. Appuyer sur FINISH après le palpage de chaque droite.

7. Mesure d'une distance

Toucher l'icône DISTANCE et palper 1 point à chaque extrémité de l'élément.

8. Mesurer une sphère

Toucher l'icône SPHERE et palper un minimum de 4 points de la sphère dans n'importe quel ordre.

9. Mesure d'un plan

Toucher l'icône PLAN et palper au minimum 3 points de la surface d'un plan.

10. Mesure d'un cylindre

Toucher l'icône CYLINDRE et palper 3 points sur la circonférence à une extrémité, 3 points sur la circonférence à l'autre extrémité et d'autres points supplémentaires souhaités.

11. Mesure d'un cône

Toucher l'icône CONE et palper 3 points sur la circonférence à une extrémité, 3 points sur la circonférence à l'autre extrémité et d'autres points supplémentaires souhaités.

12. Utiliser mesure magic

Toucher l'icône MESURE MAGIC et palper les points de la figure. Le type de la figure est déterminé en fonction des modèles et de l'ordre de palpage des points.

Création de figures

Les figures sont créées en choisissant le type de figure, en saisissant les données requises et en appuyant sur la touche FINISH.

1. Choisir le type de figure

Toucher l'onglet MESURE et toucher ensuite une icône mesure pour CHOISIR le type de figure à créer.

2. Saisir les données de la figure

Toucher l'icône INTRODUIRE DONNÉES et introduire les données dans les champs indiqués dans l'écran.

3. Terminer la création

Appuyer sur la touche FINISH pour terminer la création de la figure. La nouvelle figure est affichée dans l'écran et ajoutée à la liste.

Construction de figures

Des figures sont construites en raisonnant le type de figure, en sélectionnant les figures parentes et en appuyant sur la touche FINISH.

1. Choisir le type de figure

Toucher l'onglet MESURE et toucher ensuite une icône mesure pour CHOISIR le type de figure à créer.

2. Choisir les figures parentes

Toucher les figures parentes souhaitées dans la liste. Le signe "coché" apparait à côté du numéro de la figure.

3. Terminer la construction

Appuyer sur la touche FINISH pour terminer la construction. La nouvelle figure construite est affichée dans l'écran et ajoutée à la liste.

Affichage des données

Les points palpés avec des erreurs de forme sont affichés en sélectionnant une figure dans la liste et en appuyant sur le bouton VUE.

1. Choisir une figure

Toucher la figure souhaitée de la liste.

2. Appuyer sur le bouton VUE

Les erreurs de forme sont affichées comme des lignes partant des points de données à la figure. Les deux erreurs de forme les plus importantes sont en rouge.

Application des tolérances

Les tolérances sont appliquées en sélectionnant une figure, en touchant le bouton TOL, et en sélectionnant le type de tolérancement et en introduisant les tolérances.

1. Choisir une figure

Toucher la figure souhaitée de la liste.

2. Appuyer sur le bouton TOL

Les types de tolérance sont affichés en bas de l'écran sous forme d'icône.

3. Sélectionner un contrôle

Toucher une icone de tolérance pour CHOISIR le type de tolérance souhaitée et toucher ensuite le mot TOLERANCE en haut à gauche de l'écran pour spécifier une tolérance.

4. Introduire la tolérance

Saisir les valeurs NOMINAL et TOLERANCE dans les champs prévus à cet effet.

5. Afficher le résultat

Un carré vert à côté d'une figure de la liste indique une mesure dans les tolérances. Un carré rouge et des caractères en contours dans l'écran DRO indiquent une mesure en dehors des tolérances.

Programmation

Les programmes sont des séquences de mesure enregistrées dans le ND 1400. Ils peuvent être exécutés ultérieurement lors de mesures de pièces identiques. Ce manuel présente l'enregistrement, l'exécution, la sauvegarde et l'effacement des programmes.

Remarque :

Les programmes peuvent être éditéement copiés et édités. Voir le manuel d'utilisation pour de plus amples informations.

1. Enregistrement d'un programme

• Touchez l'icône rouge ENREGISTREMENT.
• Introduire un nom de programme et appuyer sur la touche FINISH pour commencer l'enregistrement.
• Effectuer les mesures et autres opérations comme d'habitude. L'enregistrement du programme est indiqué par un onglet en rouge.
• Pour terminer un enregistrement, appuyer sur l'onglet PROGRAMME et appuyer ensuite sur l'icône carré noir STOP. Le nouveau programme est enregistré.

Appuyer sur la touche FINISH pour terminer la programmation et retourner dans l'écran DRO.

2. Exécution d'un programme

• Toucher l'onglet PROGRAMME.
• Toucher le nom d'un programme
• Appuyer sur l'icône triangulaire noire EXECUTION. Le type de figure et points sont affichés comme points palpés.
• Après la définition d'un cadre de référence, appuyer sur la softkey VUE pour afficher l'écran cible graphique pendant le palpage des points.
• Le programme s'arrête automatiquement quand toutes les séquences sont exécutées. Une boîte de dialogue apparait.
• Toucher la boîte de dialogue pour terminer la session de programmation et revenir à l'écran DRO.

Sauvegarder les programmes

Les programmes peuvent être sauvegardés sur une clé USB.

• Connecter une clé USB vierge sur le port USB situé sur le côté du ND 1400.
• Toucher l'onglet PROGRAMME et le nom du programme.
• Toucher l'icône COPIER PROGRAMME. Appuyer sur la touche FINISH pour revenir à l'écran DRO. Appuyer sur la touche FINISH pour revenir à l'écran DRO.

Charger des programmes

Des programmes peuvent être chargés à partir d'une clé USB.

• Connecter une clé USB au port USB situé sur le côté du ND 1400.
• Toucher l'icone du LECTEUR C: pour changer le lecteur. L'icone du LECTEUR A (USB) apparait ainsi que la liste des programmes mémorisés sur la clé USB.
• Dans la liste, toucher le nom du programme souhaité, puis toucher l'icone CHARGER PROGRAMME. Le programme en surbrillance est chargé dans le lecteur local (C).
• Toucher l'icone LECTEUR. Le LECTEUR C: est affiché avec le programme chargé dans la liste des programmes du LECTEUR C: A:

Le programme charge peut être maintenant sélectionné et exécuté.

3. Effacement d'un programme

• Toucher l'onglet PROGRAMME.
• Toucher l'onglet PROGRAMME. Appuyer sur la touche CANCEL. Le programme est effacé.

Remarque :

Soyez prudent, et faites d'abord une sauvegarde avant d'effacer un programme. Les programmes effacés ne peuvent pas être récupérés.

Appuyer sur la touche FINISH pour terminer la programmation et retourner dans l'écran DRO.

Protocole de mesures

Les protocoles de mesures peuvent être envoyés à une imprimante USB, une clé USB ou un PC. Le type de protocole et sa destination sont paramétrés dans l'écran setup IMPRESSION.

Remarque :

Pour plus de détails, se reporter au manuel d'utilisation du ND 1400 consultable sur notre site web www.heidenhain.fr.

• Appuyer sur la touche ENVOI pour transmettre les protocoles.

www.heidenhain.com.cn

CZ HEIDENHAIN s. r. o.

www.heidenhain.com.tw

UAGertnerServiceGmbH Bürokiew

01133 Kiev, Ukraine

www.gertner.biz

US HEIDENHAIN CORPORATION

Schaumburg, IL 60173-5337, USA

www.heidenhain.com

VE Maquinaria Diekmann S. A.

Caracas, 1040-A, Venezuela

E-mail: [e-mail]

VN AMS Co. Ltd

HCM City, Vietnam

E-mail: [e-mail]

ZA MAFEMA SALES SERVICES C. C.
