ND 1400 - Elektroniczny przyrząd pomiarowy HEIDENHAIN - Bezpłatna instrukcja obsługi

Typ produktu	Elektroniczny cyfrowy przyrząd pomiarowy
Marka	HEIDENHAIN
Model	ND 1400
Zasilanie sieciowe	100 V~ do 240 V~ (-15% do +10%), 43 Hz do 63 Hz
Bezpiecznik	T1600 mA, 250 V, 5 x 20 mm
Wyświetlacz	Dotykowy ekran LCD
Interfejsy komunikacyjne	RS-232-C, USB typu A (drukarka/pamięć), RJ-45 (pedał), wyjście audio 3.5 mm
Wejścia enkoderów	4 osie: X, Y, Z (liniowe), Q (obrotowe)
Złącza sondy	15-stykowe uniwersalne HEIDENHAIN, 5-stykowe
Funkcje pomiarowe	Punkt, prosta, okrąg, łuk, rowek, kąt, odległość, kula, płaszczyzna, walec, stożek, pomiar Magic
Wypoziomowanie i wyrównanie	Tak, z ikonami PLAN i LINIA
Tworzenie punktu zerowego części	Tak, z przyciskiem ZERO
Zapis ramy odniesienia	Tak, numerowany
Zastosowanie tolerancji	Tak, z wizualnym wskazaniem (zielony/czerwony)
Programowanie sekwencji	Rejestracja, wykonanie, zapis na pamięć USB
Protokoły pomiarowe	Wysyłanie do drukarki USB, pamięci USB lub komputera PC
Korekcja błędów	LEC, SLEC, NLEC
Kalibracja kątownika	Tak, poprzez menu SETUP
Dostępne języki	Francuski, niemiecki, angielski, hiszpański, włoski, japoński, niderlandzki, polski, portugalski, rosyjski, szwedzki, turecki, chiński, czeski, itp.
Bezpieczeństwo elektryczne	Nie otwierać obudowy, nie podłączać pod napięciem, wymiana kabla przez elektryka
Montaż	Rowki na wsporniku, śruby z kołnierzem, śruby z łbem walcowym, podkładki
Ochrona hasłem	Menu SETUP chronione

Często zadawane pytania - ND 1400 HEIDENHAIN

Jak uruchomić ND 1400?

Sprawdź połączenia, naciśnij wyłącznik zasilania (1) z tyłu. Pojawi się ekran startowy. Naciśnij przycisk FINISH, aby przejść do ekranu DRO.

Jak skonfigurować język?

Naciśnij ikonę PYTANIE, a następnie dwukrotnie SETUP, aby wyświetlić MENU SETUP. Dotknij tematu JĘZYK i wybierz żądany język. Po zmianie uruchom ponownie urządzenie.

Jak skalibrować ekran dotykowy?

W MENU SETUP dotknij RÓŻNE, a następnie przycisk CAL. Postępuj zgodnie z instrukcjami na ekranie, aby skalibrować ekran dotykowy zgodnie z palcami.

Jak zmierzyć okrąg?

Dotknij ikony OKRĄG w zakładce POMIAR 2D lub 3D. Sondą dotknij co najmniej 3 punkty na obwodzie w dowolnej kolejności, a następnie naciśnij FINISH.

Jak utworzyć program pomiarowy?

Dotknij czerwonej ikony REJESTRACJA, nadaj nazwę programowi, wykonaj żądane pomiary, a następnie naciśnij zakładkę PROGRAM i ikonę STOP, aby zakończyć rejestrację.

Jak zastosować tolerancje do figury?

Wybierz figurę z listy, dotknij przycisku TOL, wybierz typ tolerancji, dotknij słowa TOLERANCJA, aby określić wartości nominalne i tolerancji. Zielony kwadrat oznacza pomiar w tolerancji, czerwony kwadrat oznacza przekroczenie.

Jak zapisać programy na pamięci USB?

Podłącz pustą pamięć USB do bocznego portu USB. W zakładce PROGRAM wybierz program, dotknij ikony KOPIUJ PROGRAM. Program zostanie skopiowany na pamięć.

Co zrobić, jeśli urządzenie wyświetla komunikat błędu?

Zapoznaj się z sekcją 'Rozwiązywanie problemów' w pełnej instrukcji obsługi. W przypadku utrzymującego się błędu skontaktuj się z pomocą techniczną HEIDENHAIN. Upewnij się, że połączenia są prawidłowe, a parametry konfiguracji są poprawne.

Jak podłączyć sondę do ND 1400?

Użyj złącza sondy 15-stykowego (6) dla uniwersalnej sondy HEIDENHAIN lub złącza 5-stykowego (7). Podłącz sondę przy wyłączonym zasilaniu. Następnie skonfiguruj typ sondy w menu SETUP > SONDA.

Jak przeprowadzić kalibrację kątownika?

Wyrównaj wzorzec kątownika na osi odniesienia, zmierz kąt za pomocą ND 1400. W MENU SETUP > KĄTOWNIK wprowadź zmierzony kąt i kąt certyfikatu wzorca, a następnie naciśnij FINISH.

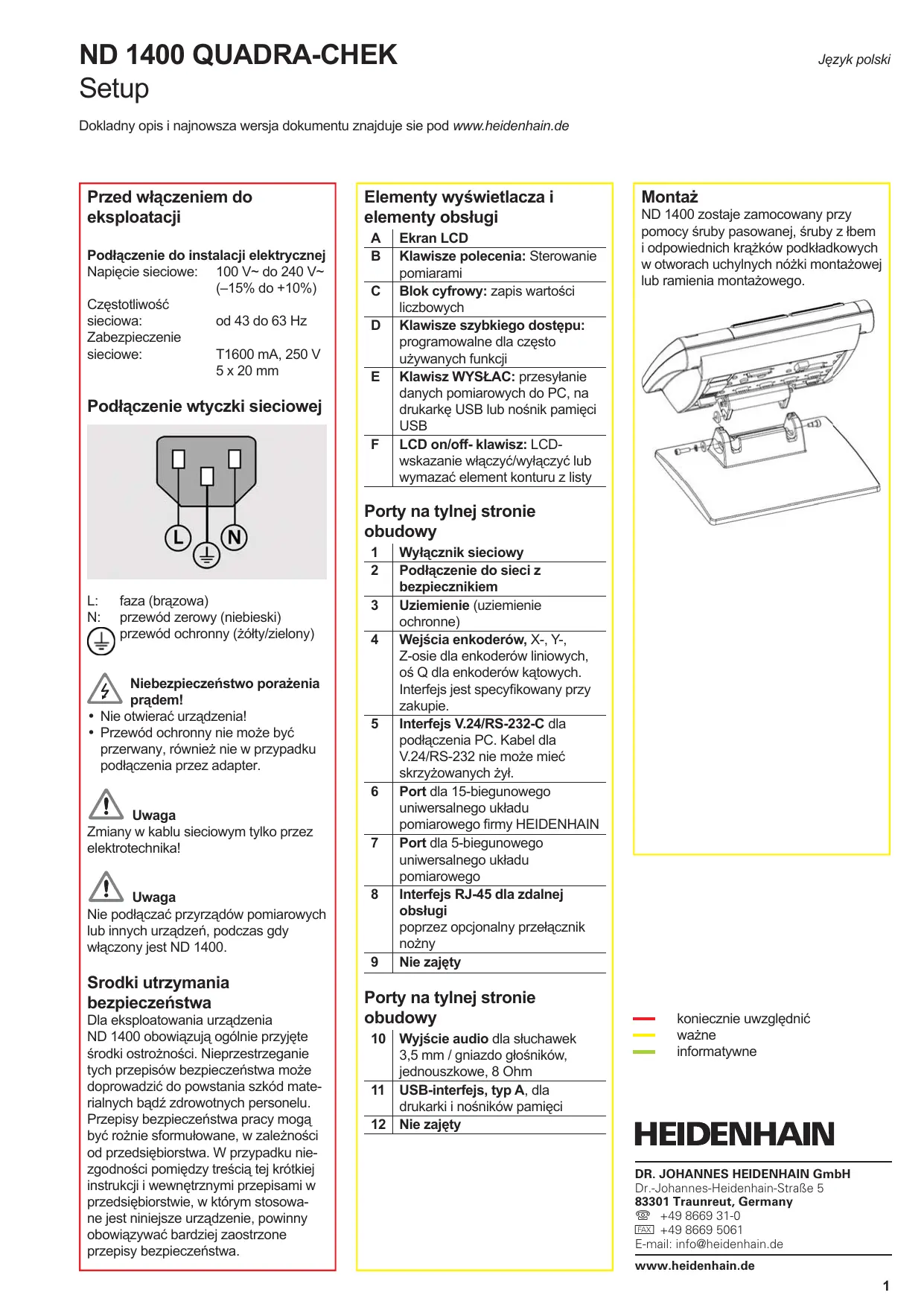

INSTRUKCJA OBSŁUGI ND 1400 HEIDENHAIN

1.Zobrażenis nabidky nastaveni

Dokladny opis i najnowsza wersja dokumentu znajduje sie pod www.heidenhain.de

Przedwczieniemdo eksploataci

Podłaczenia do instalacji elektrycznej

Napięcie sieciowe: 100 V~ do 240 V~ (-15% do +10%)

Czestotliwość

sieciowa: od 43 do 63 Hz

Zabepieczenie

sieciowe: T1600 mA, 250 V

5 × 20 ~mm

Podłaczenia wtyczki sieciowej

L: faza (brazowa)

N: przewód zerowy (niebieski) przewód ochronny (źolty/zielony)

Niebepezcieństwo porazenia pradem!

• Nie otwierać urzadzenia!

• Przewód ochronny nie sąsbyć przerwany, równieź nie w przypadku podłaczenia przy bez adapter.

Uwaga

Zmiany w kablu sieciowym tylko przye elektrotechnika!

Uwaga

Nie podłacza przyrzadów pomiarowych lub innych urzadzen, podczas gdy wączony jest ND 1400.

Srodki utrzymania bezpieczność

Dla eksploatowania urzadzenia ND 1400 obwiazuju ogolnie przyjete srodki ostroznosci. Nieprzestrzeganie tych preropsisow bezpieczentwa要去 doprowadzić do powstania szkód materialnych badź zdrowotnych personelu. Przepisy bezpieczentwa pracy mogą byc rożnie sformulowane, w zaleznosci od przesdiebiorstwa. W przypadku niedzgodnosci pomiedzy treścia jej krótkiej instrukcj i wewnétrznymi preripsami w przesdiebiorstwie, w ktorym stosowanie jest niniejsze urzadzenie, powinny obwiazzywać bardziej zaotrzone preripsiy bezpieczentwa.

Elementy wyświetlacza i elementy obsługi

A	Ekran LCD
B	Klawiszne polecenia: Sterowanie pomiarami
C	Blok cyfrowy: zapis wartość liczbowych
D	Klawiszne szybkiego dostęp: programowalne dla czego uzywanych funckcj
E	Klawisz WYSŁAC: przyszygniie danych pomiarowych do PC, na drukarę USB lub nośnikAMIJEUSB
F	LCD on/off-klawisz: LCD-wskazanie wączyć/wyȩczyc lub wymazać element konturu z listy

Porty na tylnej stronie obudowy

1	Wyłacznik sieciowy
2	Podlączenia do sieci z bezpiecznikiem
3	Uziemienie (uziemienie ochronne)
4	Wejscia enkoderów, X-, Y-, Z-osie dla enkoderów liniowych, oś Q dla enkoderów kątowych. Interfejs jest specyfikowy przy zakupie.
5	Interfejs V.24/RS-232-C dla podlączenia PC. Kabel dla V.24/RS-232 nie sągne skrzyżowanychźły.
6	Port dla 15-biegunowego uniwersalnégo ukladu pomiarowej firmy HEIDENHAIN
7	Port dla 5-biegunowego uniwersalnégo ukladu pomiarowej
8	Interfejs RJ-45 dla zdalnej obstugi poprzej opcjonalny przy.§ćznik noźny
9	Nie zajety

Forty na tylnej stronie obudowy

10	Wyjscie audio dla słuchawek 3,5 mm / gniazdo gołyzników, jednouszkowe, 8 Ohm
11	USB-interfejs, typ A, dla drukarki i nośników pAMIęci
12	Nie zajety

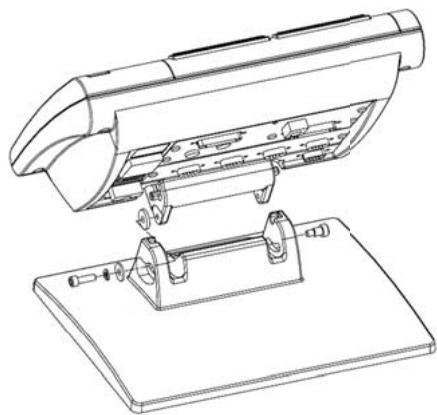

Montaz

ND 1400 zestaje zamocowy przy pomocy szuby pasowanej, szuby zlbem i odpwiednich krazków podkadjkowych w otworach uchylnych noźki montażowej lub ramenia montażowego.

koniecznie uwzględnic
ważne
informatwyne

HEIDENHAIN

Pierwsze wączenia do eksploataci

Dla walkszenia ND 1400 nacinac WLACZNIK SIECIOWY . Pojawia sie ekran rozruchowy.

• Dla wyświetlenia aktualnych pozycji osi (wskazanie POZ. RZECZ.) nacisntag klawisz FINISH.

Setup software

Parametry eksploatacyjne ND 1400 musza byc konfigurowane przy pierwszym wączeniem do eksploatagini i przy kázdej zmianie wymogów, dotycznych pomiarów przyedmiotów, zestawiania protokolu i komunikagini.

Nastawienia pozostaj zachowane do:

• zmiany baterii dla kopii zapasowej danych.
• usuniecia danych i nastawien.
• przyepamadzenia aktualizacja software.

Uwaga

Parametry setupu steruja obstuga ND 1400 i sq zabezmieczone haslem. Haslo dla menu setupp powinno byc w posiadaniu wyłacznie wykwalifikowanego personelu.

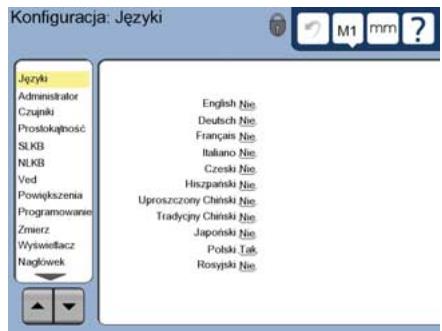

1. Wywołanie menu Setup

• Dla wywołania menu SETUP wyświetlony ZNAK ZAPYTANIA nacisność jeder raz a nastepnie SETUP dwa razy nacisność.

• Wybierać punktymi menu poprzej naciȩść opdowiedniago tematu. Przy pomocy KławISZY ZE STRZALKA sąna przewijać menu SETUP.

2.Wybór jejzyka dialogu

Nacisnć punkt menu JEZYKI w menu SETUP a nastepnie wymagany sązyk.

Wskazówka:

Zmiana jejzyka dialogu zadziała dopiero przy ponownym starcie ND 1400.

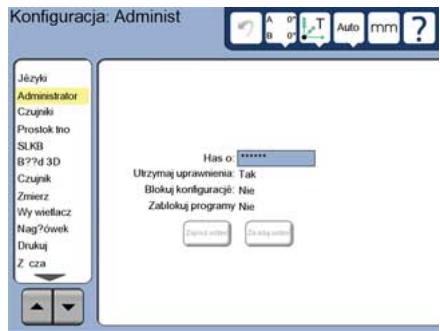

3.Zapis hasla administratora

• Punkt menu ADMINISTRATOR w menu SETUP a nastepnie pole HASLO nacisnac.
  Zapisachaslo.

4. Kalibrowanie ekranu dotykowego

Ekran dotykowy powinien byc kalibrowany, aby reagowat wlsa ciwie przy obstudze dotykiem.

• Punkt menu ROZNE w menu SETUP a nastepnie KAL nacisné.
  Prosę postepowa zgodnia z instrukcjami na LCD-ekranie.

5.Wybór sondy

• Punkt menu SONDA w menu SETUP a nastepnie TYP SONDY nacisnac, aby wybrać zadany typ ukladu.
  Dla kalibrowania sondy pole SREDN. KULKI WZORCOWEJ nacisnac i zapisac srednice kulki kalibrujuacej z wlasciwa Jednostka miary.

6. Wybór rodzaju zapisu punktów

Dla zapisu punktów pomiarowych*** można wykorzystywać dowolna lub stałę licźbe punktów. Dowolna liczba punktów pozwala na uchwycenie niedrugszonej licźby punktów dla pomiaru elementu konturu. Stała liczba punktów agriczaść punktów do koniecznych minimum.

• Punkt menu POMIAR wybrać w menu SETUP a nastepnie nacisné pole PUNKT POMIAROWY STÁŁY/ DOWOLNY dla dokonania wyboru pomietźdy DOWOLNY i STÁŁY.

7. Setup enkodera

• Punkt menu UKŁADY POMIAROWE w menu Setup a nastapnie pole OS nacinność, aby wybrać wymaganość ukradu pomiarowej.
• Zapisić wszystkie konieczne parametry enkodera.
  Dla kalibrowania analogowych ukladów pomiarowych nacisnac przycisk KAL . W przypadku ukladów pomiarowych TTL kalibrowanie nie jest konieczne.
• Powtorzyc setup dla wsztkich osi.

8. Format wskazania

• Punkt menu EKRAN w menu SETUP nacisnac.
• Zapisić roździelczość wskazania i dalsze parametry.

9. Kalibrowanie sondy

• Symbol TYP SONDY nacinac, aby wyświetlic wąsciwość wybrnej sondy pomiarowej.

• Przycisk NAUCZYC nacisnć, aby Rozpoczć kalibrowanie sondy.
• Dotknac 4 punktów wzdłusz obwodu kulki a nastepnie 1 punktu u góry na kulce.

Klawisz FINISH nacisnac,aby zakończyc kalibrowanie sondy.

10. Kompensacja blędów

Dla skorygowania blodow engoderow i blodow maszynowych moza na uzywa c liniowej (LEC), czeciowo liniowej (SLEC) i nieliniowej (NLEC) kompensacji blodow. Ppatrz takze instrukcja obstugi urzadzenia ND 1400.

11. Kalibrowanie prostokątność

To kalibrowanie nie jest konieczne przy wykorzystwyaniu korekcji będów NLEC.

• Nastawic normalna pomiarowa dla kalibrowania prostokatnosci na osi referencyjnej.
  Zmierzykatawzorcowy.Wskazowki odnosnie pomiarukatowznajduja sie na kolejnych stronach.
• Menu SETUP wywołac a nastepnie punkt menu RWK nacinac.
  Zmierzony kat w polu ZMIERZONY i certyfikowy kat wzorcowy w polu NOMINALNY zapisac.
• Klawisz FINISH nacisć, aby zakończyć kalibrowanie.

Wskazówka:

Oprocz opisanych tu podstawychy funkciistnieje szereg dalszych funkci Setup. Ppatrz dazu instrukcja obstugi urzadzenia ND 1400.

Przygotowanie pomiaru

1. ND 1400 wączyć

• Sprawdzic kontakty ND 1400.
• Przy pomocy WŁACZNIKA SIECIOWEGOość zęcnic ND 1400. Wskazanie POZYCJA RZECZ. pojawia są po zainicjalizowaniu systemu.

2. Okreslenie punktu zerowego maszyny (opcjonalnie)

Przemiecki stóf, aby przy zacznik referencjny lub znalecz punkty zderzenia, jesti system tak jest nastawiony, iż przy starcie zostaje ustalony punkt odniesenia maszyny.

Wskazówka:

Przy zastosowaniu korekcji będów
SLEC lub NLEC konieczny jest
reprodukowy punkt zerowy maszyny.
Dokladyjsze informacja znejduź są w
instruktzi obstugi urzadzenia.

3. Wybrać jegnestkę miary

Symbol JEDNOSTKA MIARY nacisć, aby przyłączy pomiedź calami i milimetrami.

Ustalanie punktów

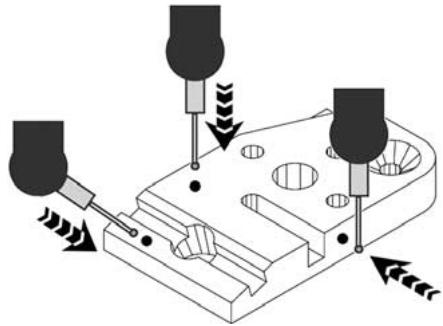

Przy próbkowaniu elementów przy pomocy sondy:

• najechać powierzchnie prostopadle do punktu pomiarowej.
• Nie zmieniać kierunku podczas najazdu na odcinku ostatnich 5 mm.
• Nie przyciagac sondy po powierzchni.
• Nie dokonywać probkownikia punktowa na ostrych przyȩciach konturu.

Ustawienie przyedmiotu i okreslenie plaszczyzny bazowej

Ustawienie przytedmiotów i okreslenie plaszczyzny bazowej sLUzy unikaniu będów pomiarowych z powodu blȩdnie ustawionych przytedmiotów.

1. Ustawic przydmiot na stole Ustawic krawędź referencyjna, przydmiotu na osi pomiaru.

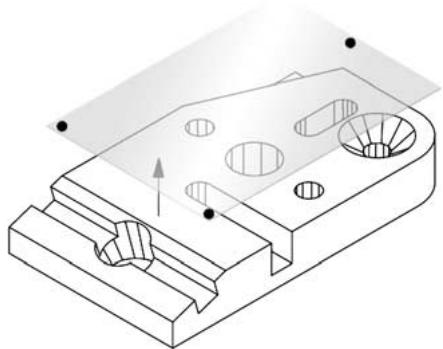

2. Okreslenie plaszczyzny bazowej przychodmiotu

• Klawisz POMIAR nacinacja, aby wywoły symbole pomiarowej 3-D. NatestPNie symbol PLASZCZYZNA nacinacja.

• Na wymaganej plaszczygne odniesienia przydmiotu wyprobkować przyznajmnej trzy punkty i FINISH nacisność.

• Przy pomocy USTAW. i ZEROWAC okreslic we wskazaniu POZYCJA RZECZ. plaszczyznę odniesenia na Z = 0 .

Obstega

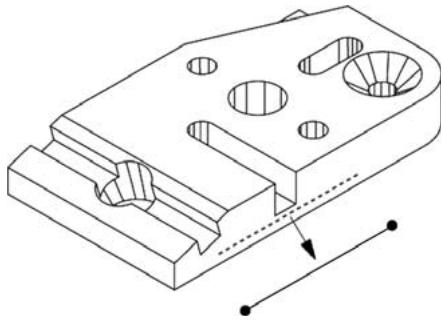

3. Przeprowadzić ustawienie przychodmiotu

• Klawisz POMIAR naciność, aby wywołyć symbole pomiarowe 2-D. Natestepnie symbol PROSTA naciność.

• Na wymaganej plaszczygne odniesienia przydmiotu wypróbkować przyznajmnie dwa punkty i FINISH nacisnać.

• Przycisk USTAW. we wskazaniu POZYCJA RZECZ. nacisné aby ustawić krawędź odniesienia.

Okreslenie punktu zerowego

Próbkowa, konstruowa lub definiowa punkt odniesenia oraz dla kaźdej osinacznę przycisk ZEROWAC wewskazaniu POZYCJA RZECZ.

Wyznaczenia wartość dla punktu bazowej

Próbkowa, konstruować lub definiować punkt odniesienia, wartosci osiowe wskazaniu POZYCJA RZECZ. nacisnoch przy pomocy klawiszymy numerycznych zapisac wartosci preset.

Zapis do pamięci ukuładu wspólrzędnych

Kiedy tylko plaszczyznia odniesienia,
ustawienie i punkt odniesienia
zostana okreslone dla przydmiotu,
nalezy zapisac do pamięci ukrad
wspórzednych.

• Symbol UKŁAD WSPOŁRZEDNYCH a nastepnie symbol ZAPIS nacisné. UkHzad współrzédnych zostaje zapisany do pamięci i otrzymuje numer.

Wybor plaszczyzny projekcj

Plaszczyzny projekci zostajny wybierane przyez operatora lub są wybierane automatycznych przyez ND 1400. Przycisk PROJEKCJA a nastepnia symbol dla plaszczyzny projekci zapisć:

• 3D: brak plaszczyzny projekcj
• Płaszczyzna XY, YZ lub ZX
• Auto: ND 1400 wybiera plaszczygne projekci na podstawie zarejestrowanych punktow pomiarowych

Pomiar elementów konturu

Dla pomiaru elementów nacisnocy
symbol elementu lub symbol MEASURE
MAGIC na suwaku 2-D lub 3-D-
POMIAR, zapisć punkty, z ENTER
potwierdzić i z FINISH zaćńczyc.

1. Pomiar punktu

PUNKT-symbol nacinac i
zapisac 1 punkt.

2. Pomiar prostej

PROSTA-symbol nacinac i
zapisac przyznajmnej 2 punkty.

3. Pomiar okregu

OKREG-symbol nacisnaci
zapisać przyznajmiej 3 punktyna okrego w dowolnej kolejnosci.

4. Pomiar luku kołowego

Poprzej gednokrotne naciniegneie symbol OKREG wywołac symbol LUK KOLOWY, LUK KOLOWYSymbol nacinacja jeder raz i zapisać przyznajmiej 3 punktymi一定能 po drugim od początku do konca tuku kołowego.

5. Pomiar rowka

ROWEK-symbol nacisnaci zapisac 5 punktow w nastepujacej kolejnosci:

• 2 punkty na dluszsej stronie
  1 punkt na njblizej lezynam krótkim boku
• 1 punkt naśrodku drugiego dlugiego boku
• ostatni punkt na pozostalym krótkim boku
  Punkty moga zostać zapisane jederpo drugim w dowolnym kierunku.

6. Pomiar kata

KAT-symbol nacisnac i zapisac
przynajmniej 2 punkty na
kaźdym z obydwu ramion.

Po kaźdym ramieniu nacisnocy klawisz FINISH.

7. Pomiar odstepu

ODSTEP-symbol nacisnac i zapisać dla kaźdego konca odcinka 1 punkt.

8. Pomiar kulki

KULA-symbol nacisnac i
zapisac przyznajmniej 4 punktyna powierzchni kuli w dowolnej kolejnosci.

9. Pomiar plaszczyzny

PLASZCZYZNA-symbol
nacisjac zapisac przyznajmiej
3 punkty na powierzchni
plaszczyzny.

10. Pomiar cylindra

CYLINDER-symbol nacisnac i
zapisać 3 punkty na obwodzie
powierzchni podstawy i
powierzchni górnej jak i
dowolne dalsze punkty.

11. Pomiar stozka

STOZEK-symbol nacinac i
zapisać 3 punkty na obwodzie
powierzchni podstawy i
powierzchni górnej jak i
dowolne dalsze punkty.

12. Zastosowanie Measure Magic

MEASURE MAGIC -symbol
nacisné i zapisać punktymi elementu. Typ elementu
zostaje obliczony na podstawie
rozmieszczenia i kolejnosci
wyznaczonych punktów.

Definiowanie elementów konturu

Elementy konturu zestaja zdefiniowane poprzej wybor wymaganego typu elementu konturu oraz zapis koniecznych danych elementów konturu. Definija zestaje potwierdzona klawiszem FINISH.

1. Okreslenie typu elementu konturu Suwak POMIAR a nastepnie symbol pomiaru nacisnac, aby wybrac typ elementu, który ma byc definiowany.

2. Wprowadzanie danych elementu konturu

Symbol ZAPIS DANYCH nacinac oraz zapisac dane w wyswietlonych na ekranie polach.

1. Zakończenie definiowania.
   Klawisz FINISH nacisnac, aby zakończyc definiowanie elementu konturu. Nowy zdefiniowany element konturu zestaje wyświetlony na liść elementów.

Konstruowanie elementów konturu

Dla konstruowania elementów konturu
najpierw wybrać wymagany typ
elementu, nastepnie konieczne, juz
zmierzone elementy bazowe oraz
klawiszem FINISH potwierdzić.

1. Okreslenie typu elementu konturu Suwak POMIAR a nastepnie symbol pomiaru nacisnac, aby wybrac typ elementu, ktory ma byc konstruowany.

2. Wybór elementów bazowych

Wybrać wymagane elementy bazowej z listy elementów. Te elementy bazowej zestaję oznaczone haczykiem.

3. Zakończenie konstrukcji

Klawisz FINISH nacisnác, aby
zakończyć konstrukcj. Nowy
skonstruowany element konturu zestaje
wyświetlony na liść elementów.

Wyswietlanie danych pomiarowych

Wybrać element konturu z listy elementów i WIDOK nacisné, aby wyświet瓠 punkty pomiarowej z blędami.

1. Wybrać element konturu

Nacisnac wymagany element konturu na liście elementów.

2. WIDOK nacisnac

Błedy formy zostaj przemstawione jakoline, przybiegajce od punktów danych do elementu konturu. Dwa są majewskze bleyd formy są przemstawione na czerwono.

Kontrola tolerancji

Dla sprawdzenia tolerancji wybrac element konturu, przycisk TOL nacisnac, wybrac rodzaj tolerancji i zapisac dane tolerancji.

1. Wybrać element konturu

Nacisnac wymagany element konturu na liście elementów.

2. TOL nacisnac

Rodzaje tolerancji zestajpokazane u dotu na ekraniew formie symboli.

3. Wybrać tolerancje

Nacisnac symbol tolerancji,aby wybrac wymagany rodzaj tolerancji a nastepnie nacisnac na wyswietlane u góry po lewej stronie w oknie tolerancji slowo TOLERANCJA: ...,aby wybrac specialny rodzaj tolerancji.

4. Zapisac dane tolerancji

WARTOSC ZADANA oraz DANE TOLERANCJI zapisć do odpwiednich pol w oknie tolerancji.

5. Wyswietlicwynik

Jesli kontrola tolerancji wypadla pomyślnie, to elementy na liść zostajā oznaczone zielonym prostokatem. Jesli pomiar znajdował sie poza tolerancja, to ten prostokat jest czerwony i znaki są wyświetlane fontem konturowym.

Programowanie

Programy to wykonane kolejnosci pomiarów i innate wykonane przy operatora kombinatione nacińskiych klawiszcy, które moga zostać zapisane do pamięci przy ND 1400 dla odworzenia przy kontroli identycznych przyzmietów. Zestawienie, wykonanie, zapis do pamięci, ladowanie i usuwanie programów zestajamy wysznione w nimiejszej instrukcj.

Wskazowska:

Programy moga być takłe kopiowane i edytowane. Dokladniejsze informacje znajduja sie w instrukcji obstugi urzędzenia.

1.Zestawienie programu

• Przycisk PROGRAM nacisnac.

• Czerwony okragly symbol ZAPIS nacisnac.
• Zapisć nazwe programu i z FINISH uruchomic zapis.
• Pomiar i dalsze kroki przyepamadzic standardowa metoda. Suwak PROGRAM zestaje przyedstawiony podczas zapisu czerwnonymi literami
• Naciśćmiem suwaka PROGRAM zakończyc program a nastepnie czarny prostokatny STOP-symbol nacisntag. Nowy program zostaje zapisany doAMIęci.

• Przy pomocy FINISH zakończy tryb programu i powrócić do wskazania POZYCJA RZECZ.

2. Wykonanie programu

• Przycisk PROGRAM nacisnęc.
• Wybór nazwy programu.
  Czarny trójkaty symbol WYKONAC nacisnac. Typ elementu konturu i uchycone punkty zestaja wyświetlane podczas zapisu punktów.
• Po wyznaczeniu ukladu wspórzejdnych przycisk WIDOK nacisné, aby podczas zapisu punktów przyjeść za pomocamy strzałki do poźycji pomiaru.
• Program zatrzymuje sie automatycznie, jesti wszystkie krok programowe zostaly wykonane. Pojawia sie okno wskazówki.
• Nacisnăc to okno wskazówki, aby zakończyc tryb programu i powrócić do wskazania POZYCJA RZECZ.

Zapis programów doAMIpieci

Programy moga byc zachowywane na nośniku paminsci USB.

• Podłuczyc pusty nośnik pamieci USB do portu USB z boku ND 1400.
• Przycisk PROGRAM a nastepnie nazwe programu nacisntag.
• Symbol PROGRAMKOPIOWAC nacisnac.
• Przy pomocy FINISH powróćć do wskazania POZYCJA RZECZ.

Importawanie programów

Programy moga byc importowane z nośnika pamieci USB.

• Podłuczyc nosnik pAMIcji USB do portu USB z boku ND 1400.
• Symbol C: DYSK nacisnac, aby przyjecć do在内的 dysku. Symbol A: (USB) DYSK i zachowane na nosniku pAMIęci USB programy zostajny wyświetlane.
• Wymagana nazwe programu z listy a nastepnie symbol PROGRAM ŁADOWAC nacisnac. Wybrany program zostaje załadowany na lokalny dysk (C:).
• Symbol dla NAPED nacisnac. NAPED C.; którego lista programów zawiera teraz importowy program, zestaje wyświetlony.

Importowany program moze zostac teraz wybrany i wykonany.

3. Usuniecie programu

• Przycisk PROGRAM nacisnac.
• Wybór nazwy programu.
• Klawisz CANCEL nacisnć. Nastepuje usuwanie programu.

Wskazówka:

Przy usuwaniu programów naleźny wszelki wypadek zrobic kopie zapasowa danych programów. Usunietà juicesprogramy nie moga bycość odtworzone.

• Przy pomocy FINISH zakończyc tryb programu i powrócić do wskazania POZYCJA RZECZ.

Protokohywyniku

Protokoły winiku przyźesłać na drukarke USB, nośnik pAMIęci USB lub do PC. Rodzaj raportu i odbiorca są definiowane w podmenu SETUP DRUKOWAC.

Wskazówka:

Dokladne objasnienia znajduja sie w instrukcji obslugi urzadzenia ND 1400 na stronie internetowej pod www.heidenhain.de.

Klawisz WYSLAC nacisnac, aby utworzyc protokolywyniku.
