MANUAL DE USUARIO ND 1400 HEIDENHAIN

Para acceder a una descripción detallada y a la última versión del documento, consultar www.heidenhain.de Antes de la puesta en marcha Conexión eléctrica Voltaje de la línea: 100 V~ to 240 V~ (–15 % to +10 %) Frecuencia de red: 43 Hz a 63 Hz Fusible de red: T1600 mA, 250 V 5 x 20 mm Cableado del conector de alimentación Controles y pantallas

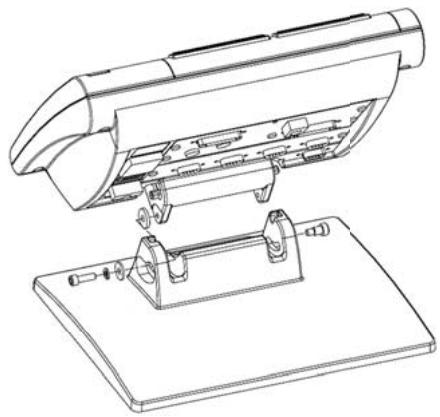

Pantalla LCD Teclas de comando: Controlar las mediciones Teclado numérico: Para introducir datos numéricos Teclas de acceso rápido: Programables para funciones de uso frecuente Tecla enviar: Utilizada para transmitir los datos de medición a un PC, una impresora USB o a una memoria USB Tecla LCD on/off : Encender o apagar la pantalla LCD o borrar las características de la lista Fijación El ND 1400 se fija en las ranuras giratorias del soporte o brazo con un tornillo con pivote, un tornillo de capuchón con las arandelas respectivas. Conexiones en la parte trasera

Tensión de red (marrón) Neutro (azul) Toma de tierra (amarillo/verde) ¡Peligro de descarga eléctrica!

• No abrir la protección.
• Nunca utilizar adaptadores de 3 hilos a dos hilos y nunca interrumpir o desconectar la toma de tierra al ND 1400. Atención Sólo un técnico electricista puede efectuar modificaciones en el cable de alimentación.

Atención Con el equipo encendido, no conectar encoders u otros aparatos al ND 1400. Indicaciones de seguridad En la utilización del ND 1400 se deben observar la medidas de seguridad generalmente aceptadas. El incumplimiento de estas medidas de seguridad puede ocasionar daños al equipo o lesiones a las personas. Se entiende que las normas de seguridad son diferentes en la empresas. En caso de conflicto entre el material incluido en esta guia y las normas de una empresa que utiliza este sistema, se deberían considerar las normas más restrictivas. Interruptor de corriente Conexión para la alimentación eléctrica con fusible Tierra (toma de tierra de protección) Entradas de encoder, Ejes X, Y, Z para encoders lineales, eje Q para encoder rotativo. La interfaz debe especificarse en el momento de la compra Interfaz RS-232-C para la conexión de un PC. El cable RS-232 no debe tener cruces. Conector de palpador para el sensor palpador de 15 contactos de HEIDENHAIN. Conector de palpador para el sensor palpador de 5 contactos. Interfaz de accesorio remoto RJ-45 para accesorio de interruptor de pie opcional. No utilizado Conexiones en el lateral

Salida de Audio para conector de 3,5 mm de auricular/altavoz, mono, 8 ohmios 11 Interfaz USB Tipo A para impresora o memoria de datos 12 No utilizado Muy importante Por favor, anote Para su información Primera puesta en marcha Configuración del software

• Pulsar el INTERRUPTOR DE CORRIENTE para encender el ND 1400. Se mostrará la pantalla inicial. Los parámetros funcionales del ND 1400 se deben configurar antes de la primera utilización y siempre cuando cambian los requerimientos de la medición de pieza, de los informes o de la comunicación.

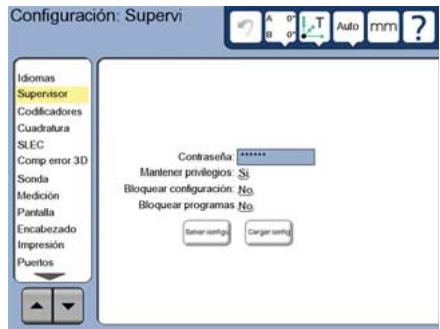

3. Introducir la contraseña del

• Tocar el punto del menú de ajustes SUPERVISOR y luego tocar el campo CONTRASEÑA.
• Introducir la contraseña del supervisor. Las configuraciones se mantienen hasta que:
• se cambia la pila para el almacenamiento de datos
• Los datos y ajustes son borrados
• se realizan actualizaciones de software

• Pulsar la tecla FINALIZAR para mostrar las posiciones de eje actuales en la pantalla DRO. Atención Los parámetros de ajuste controlan la operatividad del ND 1400 y están protegidos mediante una contraseña. Sólo debe facilitarse a personal cualificado el acceso a las pantallas de ajuste.

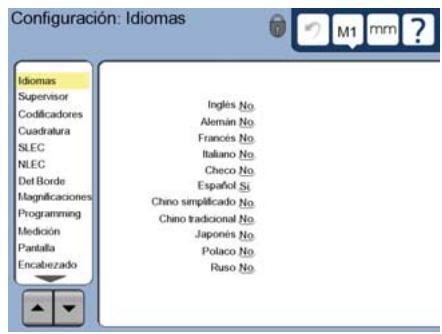

1. Visualizar el menú ajustes

• Tocar una vez el icono PREGUNTA y después tocar dos veces el botón AJUSTES hasta visualizar el MENU AJUSTES.

• Tocar los puntos del menú para seleccionarlos. Desplazarse por el menú de ajustes usando los cursores de FLECHA.

2. Seleccionar el idioma

Tocar el punto del menú de ajustes IDIOMAS y luego tocar el idioma que se desee. Observar: Cuando se haya cambiado el idioma, debe desconectarse el ND 1400 y después volverlo a conectar.

4. Calibrar la pantalla táctil

La pantalla táctil se debe calibrar correctamente respecto al tamaño de dedo y a la presión ejercida por cada operario.

• Tocar el punto del menú de ajustes VARIOS y luego tocar el botón CAL.
• Seguir las instrucciones que se muestran en la pantalla LCD.

5. Seleccionar un palpador

• Tocar el punto del menú de ajustes PALPADOR y luego tocar el campo SOPORTE PALPADOR para seleccionar el tipo de palpador deseado.
• Preparar la calibración del palpador tocando el campo CALIBRACIÓN DIÁMETRO e introduciendo el diámetro de la bola de calibración con la unidad de medición correcta.

6. Seleccionar el tipo de entrada de

puntos Una anotación anterior o posterior puede ser utilizada para reunir datos de puntos. Una anotación anterior permite al operario comprobar cualquier número de puntos para medir una propiedad. La anotación posterior limita el número de puntos a un mínimo requerido.

• Tocar el punto del menú de ajustes MEDICION y luego tocar el campo ANOTACION para seleccionar una anotación ANTERIOR o POSTERIOR. Operación

7. Configuración de los Encoders

• Tocar el punto del menú de ajustes SISTEMAS DE MEDIDA y luego tocar el campo EJE para seleccionar el eje del sistema de medida que se desee.
• Introducir todos los parámetros del sistema de medida requeridos.
• Se pueden calibrar sistemas de medida analógicos pulsando el botón CAL. Los sistemas de medida TTL no requieren calibración.
• Repetir la configuración para todos los ejes.

8. Formato de visualización

• Tocar el punto de menú de ajustes PANTALLA.
• Introducir la resolución de visualización deseada y otros parámetros.

9. Calibrar el palpador

• Tocar el icono SOPORTE PALPADOR para visualizar la pantalla de propiedades para el palpador seleccionado.
• Tocar el botón APRENDER para iniciar la calibración del palpador.
• Palpar 4 puntos alrededor de la bola y luego uno en la parte superior.

11. Calibrar la perpendicularidad

Esta calibración no es necesaria si se utiliza la compensación del error NLEC.

• Alinear la perpendicularidad del patrón de calibración con el eje de referencia.
• Calcular el ángulo del artefacto. Si fuera necesario, remitirse luego en este documento a las instrucciones para la medición angular.
• Visualizar el MENU DE AJUSTES y luego tocar el punto de menú PERPENDICULARIDAD.
• Introducir el ángulo medido en el campo ANGULO OBSERVADO y luego introducir el ángulo certificado del artefacto en el campo ANGULO ESTANDAR.
• Pulsar la tecla FINALIZAR para completar la calibración. Observar: Aparte de los parámetros aquí descritos existen muchas más funciones de configuración. El manual de usuario del ND 1400 contiene informaciones detalladas. Preparación para la medición

• Pulsar la tecla FINALIZAR para terminar la calibración del palpador.

10. Corrección de error

Los métodos de compensación del error lineal (LEC), lineal segmentada (SLEC) y no lineal (NLEC) pueden usarse para compensar los errores de sistemas de medida y máquina. Remitirse al manual de usuario del ND 1400 para las instrucciones al respecto.

1. Activar ND 1400

• Comprobar las conexiones al ND 1400.
• Pulsar el INTERRUPTOR DE CORRIENTE para encender el ND 1400. Se visualizará la pantalla DRO después de la inicialización del sistema.

2. Establecer el punto cero de

máquina (opcional) Mover la plataforma para cruzar las marcas de referencia o encontrar paradas forzosas, si su sistema está configurado para establecer el cero de máquina al encender. Puntos de palpación Palpando características de piezas con un palpador:

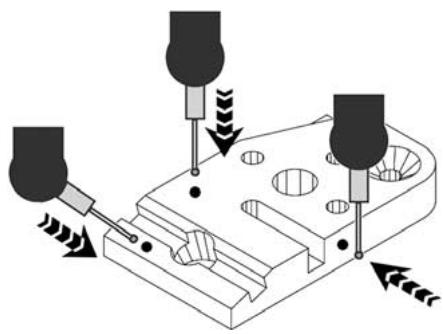

• Aproximar a la superficie en un ángulo de 90°.
• Aproximar a la superficie sin variación de la dirección en los últimos 5 mm.
• No arrastrar el palpador sobre la superficie.
• No palpar transiciones de aristas vivas. Nivelar y alinear la pieza Realizar alineaciones de nivel y oblicuidad para eliminar errores en la medición ocasionados por piezas desalineadas.

1. Alinear la pieza en la plataforma

Alinear la arista de referencia de la pieza con un eje de medición.

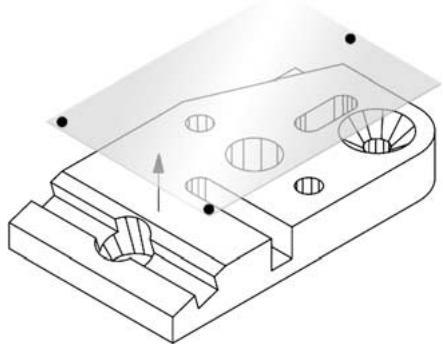

2. Nivelar la pieza

• Tocar la pestaña MEDICION para visualizar los iconos de medición 3D y luego el icono PLANO.

• Palpar un mínimo de 3 puntos en la superficie plana de referencia deseada de la pieza y luego pulsar la tecla FINALIZAR. Observar: Utilizando la compensación del error SLEC o NLEC se requiere un cero de máquina reproducible. El manual de usuario contiene información detallada.

3. Selección de la unidad de medición

Tocar el icono UNIDAD DE MEDICIÓN para conmutar entre milímetros y pulgadas.

• Pulsar los botones ALINEAR y CERO en la pantalla DRO para nivelar el plano en Z = 0.

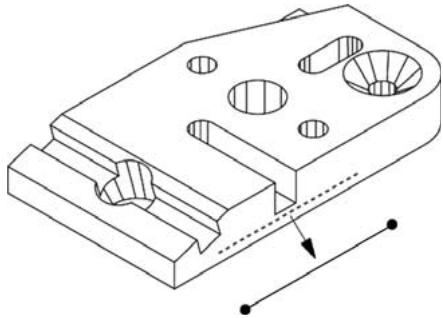

3. Realizar una alineación de

• Tocar la pestaña MEDICION para visualizar los iconos de medición 2D y luego el ícono LÍNEA.

• Palpar un mínimo de 2 puntos en el canto de referencia deseado de la pieza y luego pulsar la tecla FINALIZAR. Seleccionar un plano de projección Los planos de proyección serán seleccionados por el usuario o automáticamente por el ND 1400. Pulsar el botón PROYECCIÓN y luego un icono de plano de proyección:
• 3D: plano de proyección no esta seleccionado.
• Auto; ND 1400 selecciona un plano de proyección a base de los puntos palpados. Medir elementos

• Pulsar el botón ALINEAR en la pantalla DRO para alinear el canto de referencia. Crear un origen cero Palpar, construir o crear un punto de referencia y pulsar los botones CERO para cada eje en la pantalla DRO. Los elementos son medidos al tocar un icono de elemento o el icono MEDICION MAGICA en la pestaña MEDICION 2D ó 3D, palpando puntos y luego pulsando las teclas ENTER y FINALIZAR.

1. Medir un punto

Tocar el icono PUNTO y palpar un punto. Guardar el marco de referencia El marco de referencia para mediciones se debe guardar después de nivelar y alinear la pieza y después de establecer un origen.

• Pulsar el ícono MARCO REFERENCIA y luego tocar el ícono de flecha GUARDAR. El marco de referencia será guardado y recibe un número.

6. Medir un ángulo

Tocar el icono ÁNGULO y palpar un mínimo de 2 puntos en cualquier de los dos lados. Pulsar la tecla FINALIZAR después de cada lado.

7. Medir una distancia

Tocar el icono DISTANCIA y palpar 1 punto en cada final de la distancia.

2. Medir una línea

Tocar el icono LÍNEA y palpar un mínimo de 2 puntos. Preestablecer un origen Palpar, construir o crear un punto de referencia, tocar los valores de eje en la pantalla DRO e introducir los valores preestablecidos usando el teclado numérico.

5. Medir una ranura

Tocar el icono RANURA y palpar un mínimo de 5 puntos en la secuencia siguiente:

• Dos puntos en un lado largo
• Un punto en el final más cercano
• Un punto en el centro de la segunda cara larga
• Último punto en el final restante Los puntos pueden ser palpados en secuencia en cada dirección.

3. Medir un círculo

Tocar el icono CÍRCULO y palpar un mínimo de 3 puntos en cualquier orden a lo largo de la circumferencia.

4. Medir un arco

Tocar el icono CÍRCULO una vez para visualizar el icono ARCO, entonces tocar el icono ARC y palpar un mínimo de 3 puntos en secuencia desde el principio hasta el final del arco.

8. Medir una bola

Tocar el icono BOLA y palpar un mínimo de 4 puntos alrededor de la superficie de la bola en cualquier orden.

9. Medir un plano

Tocar el icono PLANO y palpar un mínimo de 3 puntos en la superficie del plano. Operación

10. Medir un cilíndro

Tocar el icono CILÍNDRO y palpar 3 puntos en la circunferencia de un extremo, 3 puntos en la circunferencia del otro extremo y luego cualquier punto adicional deseado.

11. Medir un cono

Tocar el icono CONO y palpar 3 puntos en la circunferencia de un extremo, 3 puntos en la circunferencia del otro extremo y luego cualquier punto adicional deseado.

12. Utilizar Medición Mágica

Tocar el icono MEDICIÓN MÁGICA y palpar puntos en un elemento. El tipo de elemento se determina en base a la figura y secuencia de palpado de los puntos. Crear Elementos Ver datos de la medición Los elementos se crean seleccionando el tipo de elemento que se desea crear, introduciendo los datos del elemento necesarios y luego pulsando la tecla FINALIZAR. Pueden verse los datos de puntos palpados con errores formales seleccionado un elemento de la lista de elementos y tocando el botón VISTA.

1. Especificar el tipo de elemento

Tocar la etiqueta MEDICIÓN y entonces tocar un icono de medida para especificar el tipo de elemento que va a ser creado.

2. Introducir los datos del

elemento Tocar el icono INTRODUCIR DATOS y luego introducir los datos en los campos visualizados en pantalla.

3. Completar la creación

Pulsar la tecla FINALIZAR para completar la creación del elemento. El nuevo elemento creado se mostrará en la lista de elementos. Construir Elementos Las elementos se construyen seleccionando el tipo de elemento que se desea construir, seleccionando los elementos de base y luego pulsando la tecla FINALIZAR.

1. Especificar el tipo de elemento

Tocar la etiqueta MEDICIÓN y entonces tocar un icono de medida para especificar el tipo de elemento que va a ser construido.

2. Seleccionar los elementos de base

Tocar los elementos de base deseados en la lista de elementos. Junto al elemento de base aparecerá una marca de comprobación.

3. Completar la construcción

Pulsar la tecla FINALIZAR para completar la construcción. El nuevo elemento construido se mostrará en la lista de elementos.

1. Seleccionar un elemento

Tocar el elemento deseado en la lista de elementos.

2. Pulsar el botón VISTA

Los errores formales están visualizados como líneas extendiendose de los datos de los puntos al elemento. Los dos errores formales más grandes se visualizan en rojo. Aplicar tolerancias Las tolerancias se aplican seleccionando un elemento, tocando el botón TOL, seleccionado un tipo de tolerancia e introduciendo los datos de la tolerancia.

1. Seleccionar un elemento

Tocar el elemento deseado en la lista de elementos.

2. Pulsar el botón TOL

Los tipos de tolerancias se muestran en la parte inferior de la pantalla como iconos de tolerancia.

3. Seleccionar una tolerancia.

Tocar un icono de tolerancia para seleccionar el tipo de tolerancia deseada y tocar entonces la palabra TOLERANCIA en la esquina izquierda superior de la pantalla para seleccionar una tolerancia especifíca.

4. Introducir los datos de la tolerancia

Introducir los datos NOMINALES y de TOLERANCIA en el campo de datos previstos en la pantalla de tolerancias.

5. Ver el resultado

Los cuadros verdes junto a los elementos en la lista de elementos indican las tolerancias aprobadas. Los cuadros rojos y caracteres fuera de línea en la pantalla del DRO indican tolerancias fallidas.

Operación Programación Los programas consisten en secuencias grabadas de mediciones y de otras actividades realizadas por el operario que se almacenan en el ND 1400 para su utilización posterior al inspeccionar piezas idénticas. Estas instrucciones describen la grabación, la ejecución, la memorización, la carga y el borrado de programas. Observar: Los programas se pueden también copiar y editar. El manual de usuario contiene informaciones detalladas.

1. Grabar un programa

• Tocar la etiqueta PROGRAMA.

• Tocar el icono rojo redondo GRABACIÓN.
• Introducir un nombre de programa y pulsar la tecla FINALIZAR para comenzar con la grabación.
• Realizar la medición y otros pasos como habitualmente. La grabación del programa está indicada por una etiqueta de programa en rojo.
• Para finalizar la grabación, pulsar la etiqueta PROGRAMA y despues pulsar el icono cuadrado negro STOP. El nuevo programa será guardado. Guardar programas Los programas pueden guardarse en una unidad USB.
• Conectar una memoria USB vacía en el puerto USB en un lateral del ND 1400.
• Tocar la etiqueta PROGRAMA y tocar el nombre del programa.
• Tocar el icono COPIAR PROGRAMA.
• Pulsar la tecla FINALIZAR para volver al DRO. Cargar programas Los programas pueden cargarse desde una unidad USB.
• Conectar una memoria USB en el puerto USB en un lateral del ND 1400.
• Tocar el icono UNIDAD C: para cambiar las unidades. Se visualizaran el icono de la UNIDAD A: (USB) y la lista de los programas guardados en ella.
• Tocar en la lista el nombre del programa que se desee cargar y tocar entonces el icono CARGAR PROGRAMA. El programa destacado se cargará en la unida local C:.
• Tocar el icono UNIDAD. La UNIDAD C: se visualizará con el programa cargado en la lista de programas de la UNIDAD C:. El programa cargado ahora ya puede ser seleccionado y ejecutado.

• Pulsar la tecla FINALIZAR para finalizar la sesión de programación y regresar al DRO.

2. Ejecutar un programa

• Tocar la etiqueta PROGRAMA.
• Tocar un nombre de programa
• Pulsar el icono triangular negro EJECUTAR. El tipo de elemento y los puntos palpados serán visualizados como puntos a palpar,
• Despues de establecer un marco de referencia, pulsar la softkey VISTA para ver el destino de punto durante la palpación de puntos.
• El programa terminará automáticamente después de realizar todos los pasos del programa. Se visualizará un mensaje.
• Tocar el mensaje para finalizar la sesión de programación y regresar al DRO.

3. Borrar un programa

• Tocar la etiqueta PROGRAMA.
• Tocar un nombre de programa
• Pulsar la tecla CANCELAR. El programa se borrará. Observar: Tenga cuidado al borrar programas y antes guarde una copia de seguridad del programa. Una vez borrados, los programas no pueden recuperarse.
• Pulsar la tecla FINALIZAR para finalizar la sesión de programación y regresar al DRO. Informes de los resultados Los informes de los resultados de medición se pueden enviar a una impresora USB, a una memoria USB o a un PC. Los tipos de informes y destinos están especificados en la pantalla de ajuste IMPRIMIR. Observar: Consulte el manual de usuario del ND 1400 en nuestra página web www.heidenhain.de para más información.
• Pulsar la tecla ENVIAR para enviar los informes de los resultados.
