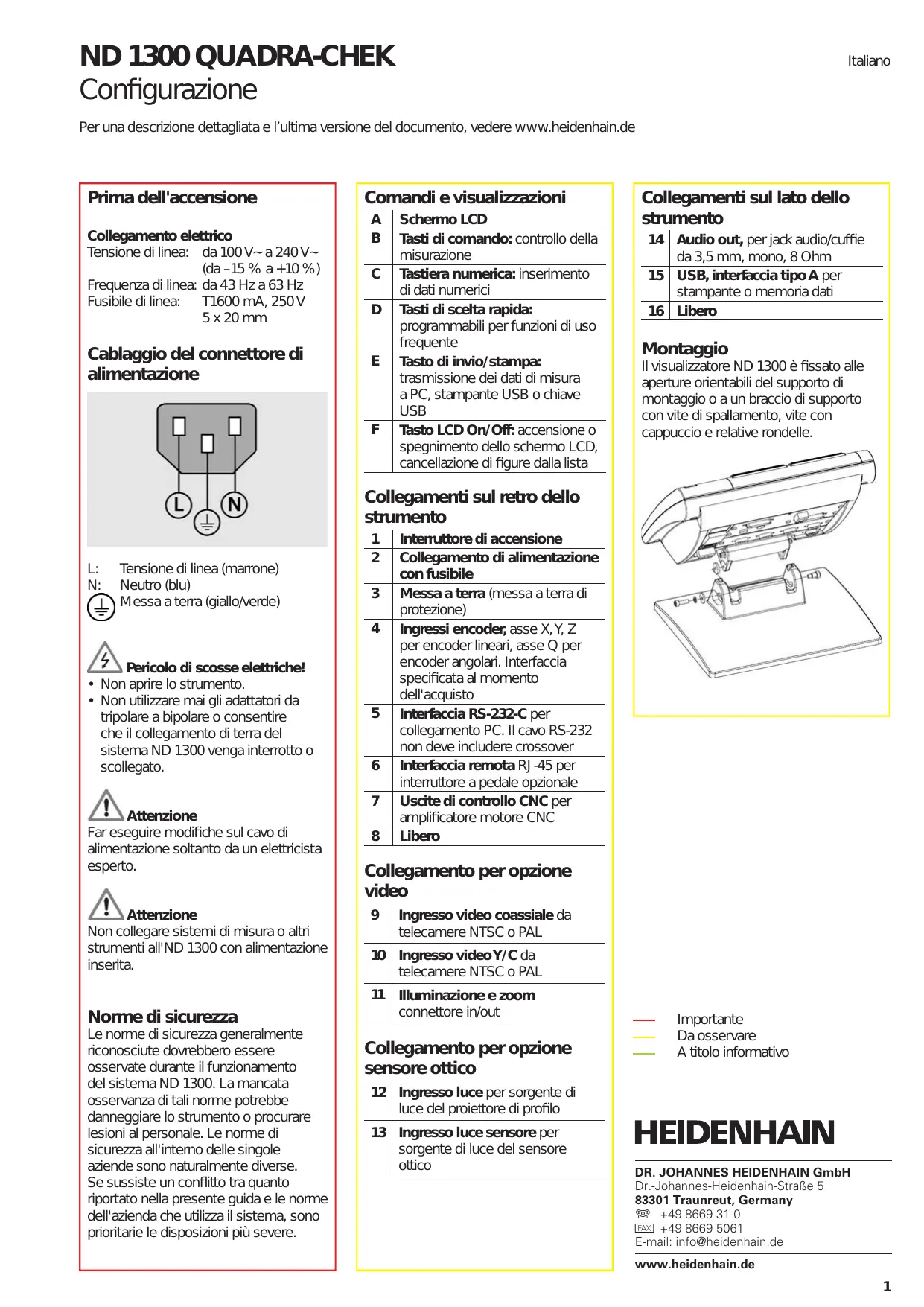

MANUALE UTENTE ND 1300 HEIDENHAIN

Prima dell'accensione

Collegamento elettrico

Tensione di linea: da 100 V~ a 240 V~

(da -15 % a +10 %)

Frequenza di linea: da 43 Hz a 63 Hz

Fusibile di linea: T1600 mA, 250 V

5 × 20 ~mm

Cabaggio del connettore di alimentazione

L: Tensione di linea (marrone)

N: Neutro (blu)

Messa a terra (giallo/verde)

Pericolo di scosse elettriche!

Non aprire lo strumento.

Non utilizzato mai gli adattatori da tripolare a bipolare o consentire che il collegamento di terra delsystema ND 1300 venga interrotto o scollegato.

Attenzione

Far eseguire modifiche sul cavo di alimentazione soltanto da un elettricista esperto.

Attenzione

Non collegare sistemi di misura o altri strumenti all'ND 1300 con alimentazione inserita.

Normedi sicurezza

Lenormedi sicurezza generalmente riconosciute dovrebbero essere osservate durante il funzionamento delsystemaND1300.Lamancata osservanza di tali norme potrebbe danneggiare lo strumento o procurare lesionsial personale.Lenormedi sicurezza all'interno delle singole aziende sono naturalmente diverse. Se sussiste un conflitto tra quanto riportato nella presente guidale e le normedell'azienda cheutilizzilystema,sono prioritariele disposizioni piu severe.

Comandi e visualizzazioni

A	Schemo LCD
B	Tasti di lavoro: controllo della misurazione
C	Tastiera numerica: inserimento di dati numerici
D	Tasti di scelta rapida: programmabili per funzioni di uso frequente
E	Tasto di invio/stampa: trasmissione dei dati di misura a PC, stampante USB o chiave USB
F	Tasto LCD On/Off: accensiono o spegnimento dello schermo LCD, cancellazione di figure alla lista

Collegamenti sul retro dello strumento

1	Interruttore di accensione
2	Collegamento di alimentazione con fusibile
3	Messa a terra (messa a terra di protezione)
4	Ingressi encoder, asse X, Y, Z per encoder lineari, asse Q per encoder angolari. Interfaccia specificata al momento dell'acquisto
5	Interfaccia RS-232-C per collegamento PC. Il cavo RS-232 non deve includere crossover
6	Interfaccia remota RJ-45 per interruptore a pedale opzionale
7	Uscite di controllo CNC per amplificatore motore CNC
8	Libero

Collegamento per opzione video

9	Ingresso video coassiale da telecamere NTSC o PAL
10	Ingresso videoY/C da telecamere NTSC o PAL
11	Illuminazione e zoom connettore in/out

Collegamento per opzione sensore ottico

12	Ingresso luce per sorgente di luce del proietto di profilo
13	Ingresso luce sensore per sorgente di luce del sensore ottico

Collegamenti sul lato dello strumento

14	Audio out, per jack audio/cuffie da 3,5 mm, mono, 8 Ohm
15	USB, interfaccia tipo A per stampante o memoria dati
16	Libero

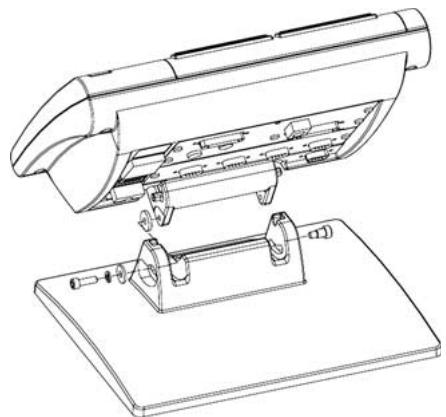

Montaggio

Il visualizzatore ND 1300 è fissato alle aperture orientabili del supporto di montaggio o a un braccio di supporto con vite di spallamento, vite con cappuccio e relative rondelle.

Importante
Da osservare
A titolo informativo

HEIDENHAIN

• Premere l'INTERRUPTORE DI ALIMENTAZIONE per accendere l'ND 1300. Viene visualizzata la videata di avvio.

ND 1300

• Premere il tasto FINISH per visualizzare le posizioni attuali degliassi sulla videata DRO.

Configurazione del software

I parametri operativi del visualizzatore ND 1300 devono essere configurati prima di utilizzato per la prima volta e agli volta che cambiano i requisiti della misurazione del pezzo, dei rapporti e della comunità.

Le impostazioni rimangono attive finché:

• si cambia la batteria di backup dei dati
• si cancellano i dati e le impostazioni
• vengono eseguiti aggiornamenti software

Attenzione

I parametri di configurazione controllano il funzionamento del visualizzatore ND 1300 e sono protetti da password. Soltanto personale qualificato deve essere a conoscenza della password per accedere alle videate di configurazione.

Opzioni video e sensore

La configurazione si divide nellesezioni:

• Configurazione iniziale per opzioni video e sensore
• Configurazione solo per opzione video
• Configurazione solo per opzione sensore
• Configurazione finale per opzioni videoe sensore

Le operazioni di configurazione devono essere eseguite nell'ordineindicato.

Configurazione iniziale per opzioni video e sensore

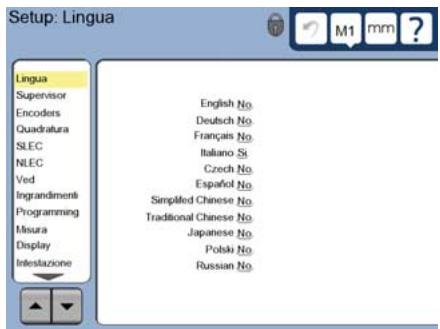

1. Visualizzazione del menu di configurazione

• Sfiorare una volta l'icona PUNTO INTERROGATIVO e quindi premere due volte il pulsante SETUP per visualizzare il MENU SETUP.

• Sflorare le voci dei menu per selezionele. Scorrere il menu di configurazione utilizzando i tasti FRECCIA.

2. Selezione della lingua

Sfiorare la voce del menu di configurazione LINGUA e sfiorare la lingua desiderata.

Nota

Quando si cambia lingua, è necessario specnere l'IND 1300 e riaccenderlo.

Nota

Il visualizzatore ND 1300 supporta le seguenti lingue: inglese, tedesco, francese, italiano, ceco, spagnolo, cinese amplificato, cinese tradizione, giapponese, polacco e russo.

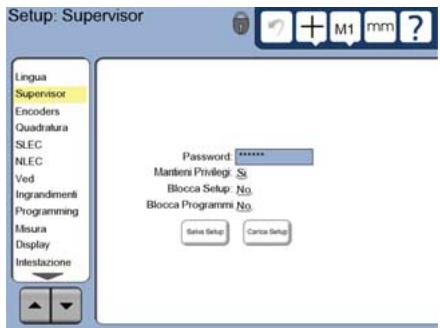

3. Insertimento della password del supervisor

• Sfiorare la voce del menu di configurazione SUPERVISOR e quindi il Campo PASSWORD.
• Inserire la password del supervisor.

4. Calibrazione del touch screen

Il touch screen deve essere calibrato per reagire correttamente ad agli modalità e pressione delle dita dell'operaore.

• Sfiorare la voce del menu di configurazione VARIE e sfiorare il pulsante CAL.
• Seguire le istruzioni visualizzate sullo schermo LCD.

5. Sezione del tipo di inserimento del punto

L'annotazione regressiva o progressiva\ può essere utilizzata per raccogliere i\ punti di dati. L'annotazione regressiva\ consente all'utente di rilevare un\ numero qualsiasti di punti di dati per\ misurare una figura. L'annotazione\ progressiva limita il numero di punti ad\ un minimo richiesto.

• Sfiorare la voce del menu di configurazione MISURA e sfiorare il Campo ANNOTAZIONE per selezionare l'annotazione REGRES. o PROGREs.

6. Configurazione dei sistemi di misura

• Sfiorare la voce del menu di configurazione ENCODERS e sfiorare il Campo ASSE per selezionare l'asse desiderato delsystema di misura.
• Inserire tutti i parametri richiesti del sistema di misura.
• Calibrare i sistemi di misura analogici sfiorando il pulsante CAL. I sistemi di misura TTL non richiedono alcuna calibrazione.
• Ripetere la configurazione per tutti gliassi.

7. Configurazione dei formati di visualizzazione

• Sfiorare la你可以 del menu di configurazione DISPLAY.
• Inserire le risoluzioni di visualizzazione desiderate e altri parametri.

Configurazione dell'opzione video

1. Selezione del tipo di telecamera

Sfiorare la voce del menu di configurazione VED e sfiorare il Campo TIPO TELECAMERA per selezionare il formato desiderato di uscita della telecamera.

2. Regolazione del livello luce

• Premere il tasto FINISH per ritornare alla videata DRO.
• Sfiorare la schedal LUCE per visualizzare i controlli della luce.

• Sfiorare il regolatore o insertire un numero per ottimizzato il livello luce del video.

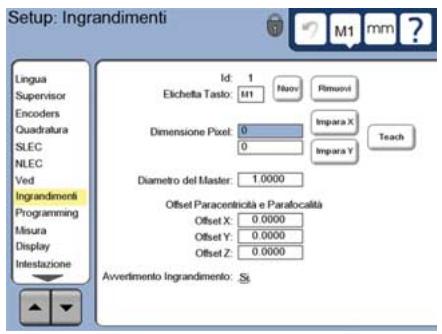

3. Inserimento di ingrandimenti

Quando i sistemi video prevedono più di un ingrandimento, le posizioni aggiuntive devono essere inserte e calibrate.
- Ritornare al menu di configurazione e sfiorare la voce di menu INGRANDIMENTI per visualizzare la videata INGRANDIMENTI.

• Sfiorare il pulsante NUovo per aggiungere un nuovo ingrandimento. Viene aggiunto un nuovo numero di ETICHTTA TASTO. Questa etichetta sare disponibile sulla videata DRO durante le misurazioni.
  L'ETICHTTA TASTO può essere modificata con qualsiasi stringa di 3 caratteri. Sfiorare il Campo ETICHTTA TASTO e inserire una nuova etichetta se desiderata.

4. Calibrazione degli ingrandidenti

Utilizzato il master di calibrazione del cerchio per calibrare gli ingrandimenti.

• Sfiorare il numero ID nella videata di configurazione INGRANDIMENTI per visualizzare l'ETICHETTA TASTO desiderata dell'ingrandimento.
• Sfiorare il Campo DIAMETRO DEL MASTER e insere il diametro del master.
• Sfiorare il pulsante CALIBRA e seguire le istruzioni visualizzate.
• Ripetere quello processo per tutti gli ingrandimenti.

5. Calibrazione dell'allineamento della camera

• Sfiorare la voce del menu di configurazione VED e sfiorare quindi il pulsante CAL.
• Seguire leistruzioni visualizzate sullo schermo.

6. Calibrazione dell'allineamento paracentrico e parafocale

Questa calibrazione elimina gli errorsi di offset degli assi X, Y e Z che possono verificarsi cuiando gli ingrandimenti video: utilizzato il masteri di calibrazione del cerchio per tale calibrazione.
- Sfiorare la voce del menu di configurazione INGRANDIMENTI.

• Sfiorare I'icona INGRANDI-MENTO per visualizzare gli ingrandimenti scelti, quando selezionare il livello di ingrandimento più alto.
• Inserire gli zero per OFFSET PARA-CENTRICITA e PARAFOCALITA.

Offset Paracentricità e Parafocalità
Offset X:	0.0000
Offset Y:	0.0000
Offset Z:	0.0000

• Riportare a zero gli offset di tutti gli ingrandimenti.
• Selezionare di nuovo il livello più alto di ingrandimento.
• Misurare il master del cerchio e create un'origine zero sul centro del cerchio. Consultare se necessario le descrizioni della misurazione del cerchio e della creazione dell'origine zero riportate di seguito.
• Selezionare il successivo livello più basso di ingrandimento e misurare lo stesso master del cerchio. Annotare le posizioni X, Y e Z visualizzate nei risultati di misura per tale ingrandimento.
• Inserire le posizioni X, Y e Z nei campi OFFSET di tale ingrandimento.
• Ripetere quello processo per insertire i valori OFFSET per tutti i livelli di ingrandimento.

Configurazione dell'opzione sensore ottico

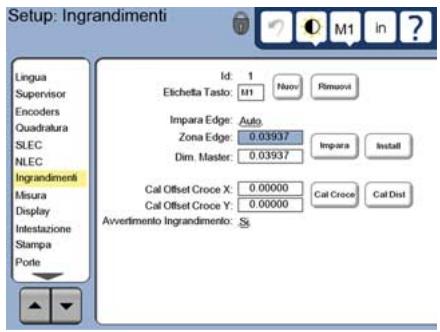

1. Inserimento di tutti gli ingrandimenti del proiettre di profilo

Quando i proiettori di profilo prevedono più di un ingrandimento, le posizioni aggiuntive devono essere inserte.

• Sfiorare la voce del menu INGRANDIMENTI per visualizzare la videata INGRANDIMENTI.

• Sfiorare il pulsante NUovo per aggiungere un nuovo ingrandimento. Viene aggiunto un nuovo numero di ETICHTTA TASTO. Questa etichetta sare disponibile sulla videata DRO durante le misurazioni.
  L'ETICHTTA TASTO più essere modificata con qualsiasi stringa di 3 caratteri. S Fiorare il Campo ETICHTTA TASTO e inserire una nuova etichetta se desiderata.

2. Calibrazione del sensore ottico

Il sensore ottico deve essere calibrato per riconoscere correttamente le transizioni dal biano alle scuro. Eseguire una calibrazione CALIBRA dopo agli avviamento, quando cambia l'illuminazione, il pezzo e il livello di ingrandimento.

Sfiorare il pulsante CALIBRA.
- Seguire le instruzioni visualizzate sullo schermo per completare la calibrazione.

3. Calibrazione dell'offset del reticolo

La calibrazione dell'offset del reticolo compensate le differenze di posizione tra il centro del reticolo e il sensore. La calibrazione dell'offset del reticolo è necessaria soltanto se reticolo e sensore si impiegano per misurare punti sullo stesso pezzo.

• Sfiorare il pulsante CAL CROCE.
• Seguire le istruzioni visualizzate sullo schermo per completare la calibrazione.

Configurazione finale per opzioni video e sensore

1. Calibrazione della correzione erre

I metodi di corazione erre lineare (LEC), lineare a segmenti (SLEC) e non lineare (NLEC) possono essere utilizzati per compensare gli errorsi di encoder e macchina. Consultare il manuale utente ND 1300 per le istruzioni.

2. Calibrazione della quadratura della tavola

Questa calibrazione non è necessaria se si utilizza la correzione erre NLEC.

• Allineare il master di calibrazione della quadratura all'asse di riferimento.
• Misurare l'angolo del master. Consultare se necessario le istruzioni per la misurazione dell'angolo riportate di seguito.
• Visualizzare il MENU SETUP e sfiorare quando la voce di menu QUADRATURA.
• Inserire l'angolo misurato nel Campo ANGOLO OSSERVATO e quindi inserire l'angolo del master certificato nel Campo ANGOLO STANDARD.
• Premere il tasting FINISH per completing la calibrazione.

Nota

Le funzioni di configurazione disponibili sono molte di più dei parametri minimi illustrati qui. Consultare il manuale utente ND 1300 per le istruzioni dettagliate.

Configurazione

Funzionamento

Configurazione dell'opzione CNC

I parametri di direzione del motore e loop PID (Proporzionale, Integrativo, Derivativo) odevono essere configurati prima di utilizzare l'opzione CNC per la prima volta e agli volta che vengono apporte modifiche a motori ed encoder.

Attenzione

I parametri CNC devono essere accuratamente configurati da personale qualificato. Malfunzionamenti dei motori risultanti da errorsi di configurazione possono danneggiare seriamente l'apparecchiatura e provocare lesioni gravi.

Consultare il manuale utente ND 1300 per le istruzioni dettagliate.

Operazioni preliminari alla misurazione

1.AccensionediND1300

• Controllare i collegamenti del visualizzatore ND 1300.
• Premere l'INTERRUPTORE DI ALIMENTAZIONE per accendere l'ND 1300. Al termine dell'inizializzazione del sistema viene visualizzata la videata DRO.

2. Definizione zero macchina (opzionale)

Spostare la tavola per superare gli indici di riferimento e definitegli zero meccanici se il systemà è stato configurato per definire zero macchina all'avvio.

Nota

Lo zero macchina ripetibile è richiesto quando si impiega la correzione erre SLEC o NLEC. Consultare il manuale utente per le istruzioni dettagliate.

3. Selezione dell'unità di misura

S Fiorare l'icona UNITÀ DI MISURA per passare da pollici a millimetri e viceversa.

Opzione di misura video

Le figure di pezzi possono essere misurate utilizzando reticolo, reticolo di offset, sensore singolo e sensore multiplo. Sfiorare il reticolo sulla videata per selezionare una misura.

Reticolo

I singoli punti possono
essere rilevati
manualmente o
automaticamente.

Reticolo di offset

Le linee del reticolo includo offset di 3 pixel per auminare la visibilità di determinate figure del pezzo. I singoli punti sono essere rilevati manualemente o automaticamente.

Sensore singolo

Reticolo con piccolo cerchio al centro del rilevamento. I singoli punti possono essere rilevati manually o automaticamente.

Sensore multiplo

Reticolo con due piccoli cerchi concentrici al centro del rilevamento. I puniti multipli possono essere rilevati automaticamente.

Se si impiega il sensore multiplo, una volta rilevati i punti richiesti per determinare il tipo di figura, vengono visualizzati un cerchio e una freccia. Spostare la davola per posizionare la freccia nel cerchio e premere il tasto ENTER per completare il rilevamento.

Nota

S Fiorando il reticolo sulla videata vengono visualizzati gli strumenti per configurare la sonda. Consultare il manuale utente ND 1300 per le istruzioni dettagliate.

Rilevamento con video

I punti delle figure possono essere rilevati manualmente o automaticamente.

1. Rilevamento manuale

• Posizione are il punto della figura sulla sonda e premere il tasto ENTER.
• Dopo aver rilevato tutti i punti, premere il tasting FINISH.

2. Rilevamento automatico

• Sfiorare la funzione AUTO-ENTER sulla videata video per attivare il rilevamento automatico.

Off

• Posizione il punto della figura sulla sonda. Dop un breve ridardo, il punto viene immesso automaticamente.

• Rilevamento con reticolo e sensore singolo: dopo aver rilevato tutti i punti, premere il tasting FINISH.

• Sensore multipl: misurare finché appara una freccia e un cerchio verdi. Spostare la freccia verde nel cerchio e premere il tasto ENTER.

Opzione sensore ottico

Le figure di pezzi possono
essere misurate utilizzato
reticoli, reticoli automatici,
sensori manuali o sensori
automatici. Sfiorare l'icona
SONDA per visualizzare le scelte
di misura illustrate di seguito.

Rilevamento con sensore ottico

I punti delle figure possono essere rilevati manualmente o automaticamente.

Reticolo

Portare i reticoli sulla posizione desiderata e premere il tasto ENTER.

Reticolo automatico

Spostare la tavola per portare il reticolo sulla posizione desiderata. Dop un breve ritardo, il punto viene immesso.

Sensore manuale

Spostare la tavola per
posizione il sensore sopra la
transizione desiderata dal bianro
allo scuro e premere il tasto
ENTER.

Sensore automatico

Spostare la tavola per
posizione il sensore sopra
la transizione desiderata dal
chiaro allo scuro. Il punto viene
immesso.

Livellamento e allineamento del pezzo

Eseguire livellamento e allineamento per eliminare gli errorsi di misura derivanti da pezzi erroneamente allineati.

1. Allineamento del pezzo sulla tavola
   Allineare il bordo di riferimento del pezzo all'asse di misura.

2. Livellamento del pezzo

• Sfiorare la schedà MISURA per visualizzare le icone di misura e quindi sfiorare l'icona blu ALLIN/LIV per visualizzare le icone ALLIN e LIV.

• Sfiorare l'icona LIV, misurare un minimo di 3 punti sulla superficie piana desiderata di riferimento del pezzo e quindi premere il tasto FINISH.

3. Esecuzione dell'allineamento

• Sfiorare la schedà MISURA per visualizzare le icone di misura e quindi sfiorare l'icona ALLIN/LIV.
• Sfiorare l'icona ALLIN, misurare un minimo di 2 punti sul bordo di riferimento e quindi premere il tasto FINISH.

Creazione dell'origine zero

• Misurare, costruire o create un punto di riferimento.
• Premere il pulsante DRO per visualizzare la videata DRO.
• Premere i pulsanti ZERO per ciascun asse sulla videata DRO.

Preimpostazione dell'origine

• Misurare, costruire o create un punto di riferimento.
• Visualizzare la videata DRO, sfiorare i valori degli assi visualizzati e insertire i valori preimpostati utilizzato la tastiera numerica.

Misurazione di figure

Le figure si misurano sfiorando l'icona di una figura o l'icona MEASURE MAGIC nella schedà MISURA, misurando i punti e quindi premendo i tasti ENTER e FINISH.

1. Misurazione di un punto
   Sfiorare l'icona PUNTO e misurare un punto.
2. Misurazione di una linea Sfiorare l'icona LINEA e misurare un minimo di 2 puniti.

1. Misurazione di un cerchio
   Sfiorare l'icona CERCHIO
   e misurare un minimo di 3 puntI in qualsi asi ordine sulla circonferenza.

4. Misurazione di un arco

Sfiorare una volta l'icona CERCHIO per visualizzare l'icona ARCO, quando sfiorare l'icona ARCO e misurare un minimo di 3 punti in sequenza dall'inizio alla fine dell'arco.

5. Misurazione di un'asola

Sfiorare l'icona ASOLA e misurare un minimo di 5 puniti nella sequenza riportata di seguito.

• Due sunti su un lato lungo
• Un punto sull'estremità più vicina
• Un punto al centro del secondo lato lungo
• Ultimo punto nell'estremità rimanente I punti possono essere misurati in sequenza in qualsiasi direzione.

6. Misurazione di un angolo

Sfiorare l'icona ANGOLO e misurare un minimo di 2 punti su ciascuno dei due lati. Premere il tasto FINISH dopo agli lato.

7. Misurazione di una distanza

Sfiorare I'icona DISTANZA e misurare 1 punto su ciascuna estremità della distanza.

8. Uso di Measure Magic

Sfiorare l'icona MEASURE MAGIC e misurare i punti su una figura. Il tipo di figura viene determinato in base alle sagome e alla sequenza di rilevamento.

Creazione di figure

Le figure si creano selezionando il tipo di figura da create, inserendo i dati richiesti della figura e quando premendo il tasto FINISH.

1. Definizione del tipo di figura

Sfiorare la sched a MISURA e sfiorare\ quindi un'icona di misura per specificare\ il tipo di figura da create.

2. Inserimento dei dati della figura

Sfiorare I'icona IMMISSIONE DATI e quindi insere i dati nei campi visualizzati sullo schermo.

3. Completamento della creazione

Premere il tasto FINISH per completare la creazione della figura. La nuova figura creata viene riportata nella lista di figure.

Costruzione di figure

Le figure si costruiscono selezionando il tipo di figura da costruire, selezionando le figure di riferimento e quindi premendo il tasto FINISH.

1. Definizione del tipo di figura

Sfiorare la sched a MISURA e sfiorare\ quindi un'icona di misura per specificare\ il tipo di figura da costruire.

2. Sezione delle figure di riferimento

Sfiorare le figure di riferimento desiderate nella relativa lista. Segni di spunta vengono riportati accanto alle figure di riferimento.

3. Completamento della costruzione

Premere il tasto FINISH per completare la costruzione. La nuova figura costruita viene riportata nella lista di figure.

Visualizzazione dei dati della misurazione

I punti dei dati rilevati con errorsi formavengono visualizzati selezionando una figura nella lista e sfiorando il pulsante VEDI.

1. Selezione di una figura

Sfiorare la figura desiderata nella relativa lista.

2. Attivazione del pulsante VEDI

Gli errorsi di forma vengono visualizzati come linee estese dai punti di dati alla figura. I due errorsi di forma più grands sono visualizzati in rosso.

Applicazione delle tolleranzi

Le tolleranze si applicano selezionando una figura, sfiorando il pulsante TOL, selezionando un tipo di tolleranza e inserendo i dati di tolleranza.

1. Selezione di una figura

Sfiorare la figura desiderata nella relativa lista.

2. Attivazione del pulsante TOL

I tipi di tolleranza sono visualizzati in basso sullo schermo fatto forma di icone di tolleranza.

3. Sezione di una tolleranza

Sfiorare una icona di tolleranza per selezionare il tipo di tolleranza desiderata e sfiorare quando la parola TOLLERANZA nell'angolo in alto a sinistra sullo schermo per selezionare una tolleranza specifica.

4. Inserimento di dati di tolleranza

Inserire i dati NOMINALI e di TOLLERANZA nei campi di dati forniti nella videata delle tolleranze.

5. Visualizzazione del risultato

Quadrati verdi accanto alle figure nella lista indicano tolleranzi idonee. Quadrati rossi e caratteri tratteggiati sulla videata DRO indicano tolleranza non idonee.

Programazione

I programmi sono sequenze registrate di attività di misura o immesse dall'opercatore, memorizzate nel visualizzatore ND 1300 per eseguirle di nuovo in seguito quando si ispezionano pezzi identici. La presente guida illustra registrazione, esecuzione, salvataggio, caricamento e cancellazione dei programmi.

Nota

I programmi possono quindi essere copiati ed editati. Consultare il manuale utente per le istruzioni dettagliate.

1. Registrazione di un programma

• Sfiorare la scheda PROGRAMMA.

• Sfiorare l'icona rossa circolare REGISTRA.
• Inserire il nome del programma e premere il tasto FINISH per iniziare la registrazione.
• Eseguire l'allineamento del pezzo, la misurazione e altre fasi come al solito. La registrazione del programma è segnalata alla scheda PROGRAMMA rossa.
• Per terminare la registrazione, attivare la scheda PROGRAMMA e premere quando l'icona nera quadrata STOP. Il nuovo programma viene salvato.

• Premere il tasto FINISH per terminare la sessione di programmazione e ritornare alla videata DRO.

2. Esecuzione di un programma

• Sfiorare la scheda PROGRAMMA.
• Sfiorare il nome del programma.
• Premere l'icona nera triangolare ESEGUI. Il tipo di figura e i punti rilevati saranno visualizzati come punti misurati.
• Dopao aver definito l'origine, premere il pulsante VEDI per visualizzare la zona attiva durante il rilevamento dei punti.
• Il programma si arresto automaticamente una volta eseguiti tutti i passi del programma. Viene visualizzata una casella informativa.
• Sfiorare la casella informativa per terminare la sessione di programmazione e ritornare alla videata DRO.

Salvataggio di programmi

I programmi possono essere salvati su una chiave USB.

• Inserire una chiave USB vuota nella porta USB sul lato del visualizzatore ND 1300.
• Sfiorare la scheda PROGRAMMA e sfiorare il nome del programma.
  Sfiorare I'icona COPIA PROGRAMMA.

• Premere il tasto FINISH per ritornare alla videata DRO.

Caricamento di programmi

I programmi possono essere caricati da una chiave USB.

• Inserire una chiave USB nella porta USB sul lato del visualizzatore ND 1300.
• Sfiorare l'icona C: DRIVE per modificare i drive. Viene visualizzata l'icona A: (USB) DRIVE e una lista dei programmi memorizzati sulla chiave USB.
• Sfiorare il nome del programma desiderato nella lista e sfiorare quindi l'icona CARICA PROGRAMMA. Il programma evidenziato viene caricato nel drive locale (C:).
• Sfiorare I'icona A: DRIVE. Il DRIVE C: viene visualizzato con il programma caricato nella lista dei programmi del DRIVE C.:

Il programma caricato può essere selezionato ed eseguito.

3. Cancellation di un programma.

• Sfiorare la scheda PROGRAMMA.
• Sfiorare il nome del programma
• Premere il tasto CANCEL. II programma viene cancellato.

Nota

Prestare attenzione nella cancellazione dei programmi e procedere prima al relativo backup. I programmi cancellati non possono essere ripristinati.

• Premere il tasto FINISH per terminare la sessione di programmazione e ritornare alla videata DRO.

Rapporti dei risultati

I rapporti dei risultati possono essere inviati a una stampante USB, a una chiave USB o a un PC. Il tipo di rapporto e la destinazione sono specificati nella videata di configurazione STAMPA.

Nota

Consultare il manuale utente ND 1300 sul nostro sito web all'indirizzo: www.heidenhain.de per i dettagli.

• Premere il tasto INVIA/ STAMPA per trasmettere i rapporti dei risultati.

Reticulo automatico:

Ofset hedef isareti:
