GEBRUIKSAANWIJZING V10 AIPTEK

Welkom: Beste gebruiker, bedankt voor de aankoop van dit product. We hebben heel wat tijd en moeite gestopt in de ontwikkeling ervan en we hopen dat u jarenlang zorgeloos zult kunnen genieten van uw nieuwe aankoop. Veiligheidsmaatregelen:

1. Laat het toestel niet vallen. Doorboor en demonteer hem niet. U zou de garantie ermee

2. Vermijd contact met water en gebruik het toestel alleen met droge handen.

3. Stel het toestel niet bloot aan hoge temperaturen en laat hem niet in direct zonlicht liggen.

U kunt er het toestel mee beschadigen.

4. Gebruik het toestel zorgvuldig. Druk niet hard op de behuizing.

5. Gebruik, voor uw eigen veiligheid, het toestel niet tijdens een storm of onweer.

6. Gebruik geen batterijen van verschillende merken door elkaar. U kunt er ernstige schade

7. Verwijder de batterijen als u het toestel langere tijd niet gebruikt. Slechte batterijen kunnen

de werking van het toestel aantasten.

8. Verwijder de batterijen als ze gaan lekken en als ze vervormd zijn.

9. Gebruik alleen de toebehoren die door de fabrikant zijn aanbevolen.

10. Houd het toestel buiten bereik van kinderen.

11. Risico op ontploffing als de batterij wordt vervangen door een onjuist type.

12. Verwijder lege batterijen in overeenstemming met de instructies.

• Als het einde van de levensduur van het product is bereikt, moet u alle mogelijke componenten recyclen. Batterijen en oplaadbare batterijen mogen niet bij het huishoudelijke afval worden gegooid. Lever ze af bij uw lokale dienst voor recycling. Samen kunnen we helpen bij de bescherming van het milieu. Inhoudsopgave Aan de slag p. 1
• Onderdelen van de projector p. 1
• Led-indictoren lezen p. 2
• De batterij plaatsen p. 2
• De batterij opladen p. 2
• Een geheugenkaart plaatsen (optie) p. 3
• De Projector in/uitschakelen p. 3
• De focus aanpassen p. 3
• Functies en gebruik p. 4
• Introductie van het hoofdmenu p. 4
• Taal instellen p. 4
• Geheugen controleren p. 5
• Video afspelen p. 6
• Foto’s afspelen p. 7
• Powerpoint/PDF-bestanden afspelen p. 7
• Mp3-muziek toevoegen aan foto’s p. 8
• Zoom Functie. 8 Muziek afspelen p. 9
• Video, foto’s of muziek herhalen p. 9
• Bestanden afspelen met andere apparaten p. 10
• Gebruik van menu’s p. 12
• Menu-items in de Instellingenmodus p. 12
• Bestanden beheren op het geïntegreerde geheugen of geheugenkaart vanaf pc p. 13
• Afstandsbediening p. 14
• Indicator voor batterijcapaciteit p. 14

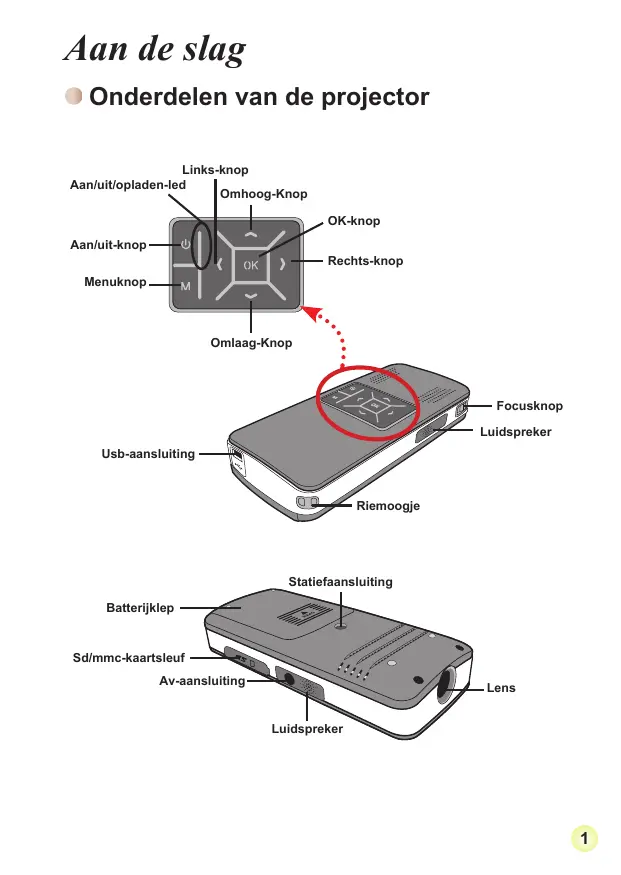

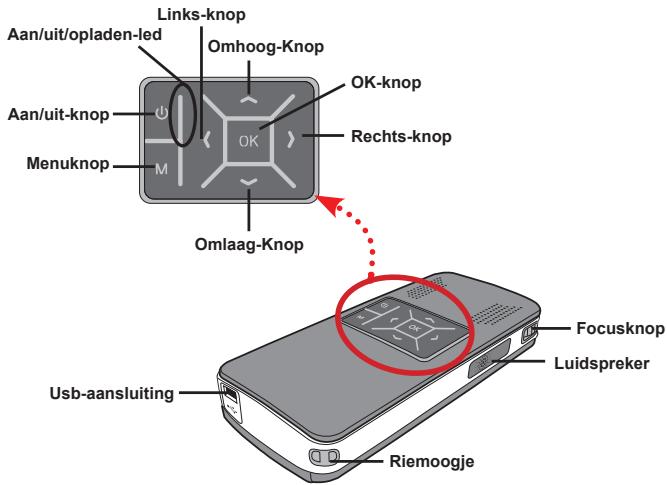

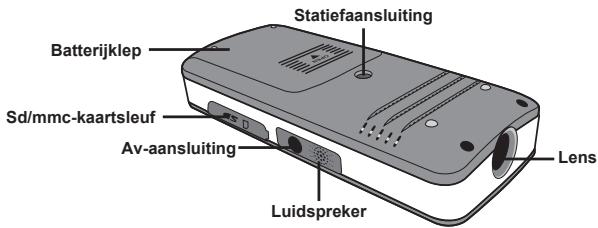

• Specificaties Aan de slag Onderdelen van de projector Links-knop Aan/uit/opladen-led Omhoog-Knop OK-knop Aan/uit-knop Rechts-knop Menuknop Omlaag-Knop Focusknop Luidspreker Usb-aansluiting Riemoogje Statiefaansluiting Batterijklep Sd/mmc-kaartsleuf Av-aansluiting Lens Luidspreker p. 15

Led-indictoren lezen De Aan/uit-led brandt oranje als de projector wordt ingeschakeld. Alleen de Aan/uit-led brandt groen als de adapter is aangesloten in de stand-bystand of als de batterij volledig is opgeladen. Als alle led’s worden ingeschakeld, is de projector klaar voor gebruik. De batterij plaatsen

1. Schuif de bbatterijaak open.

2. Plaats de li-ionbatterij in de

batterijaak. Let op dat de metalen contactpunten op de contactpunten in de moeten worden gericht.

3. Zodra de batterij correct is

geplaatst, vervangt u de batterijklep. De batterij opladen Voor het eerste gebruik dient u de batterij minstens 3 uur op te laden.

1. Sluit de kabel aan.

Sluit het ene eind van de meegeleverde adapter aan op de usb-poort van de Projector en het andere eind op een stopcontact. Sluit het ene eind van de meegeleverde usb-kabel aan op de usb-poort van de projector en het andere eind op een ingeschakeld pc. Zorg dat de projector is uitgeschakeld.

2. Het opladen-led wordt oranje en het opladen begint.

3. Als het opladen wordt onderbroken of als de batterij

volledig is opgeladen, wordt het opladen-led groen. Als u een pc gebruikt om de batterij op te laden, schakel de projector niet in omdat het opladen dan stopt.

Een geheugenkaart plaatsen (optie) Ga als volgt te werk om een geheugenkaart te plaatsen: (1) Open de sd-kaartklep. (2) Duw zachtjes op de kaart zoals aangegeven totdat de kaart de onderkant van de sleuf bereikt. Verwijder de kaart door zachtjes op de kaart te duwen zodat deze naar buiten springt. De kaart kan dan worden uitgenomen. De projector in/uitschakelen Houd de Aan/uit-knop 4 seconden ingedrukt om de projector in te schakelen. U schakelt de projector uit door de Aan/uit-knop 2 seconden ingedrukt te houden. De focus aanpassen Pas de Focusknop aan voor beter zicht tijdens gebruik.

Functies en gebruik Introductie van het hoofdmenu Als de projector is ingeschakeld, ziet u eerst het “Welkomstscherm” en vervolgens het onderstaande hoofdmenu.

Instellingen: Met deze functie kunt u enkele voorkeursinstellingen aanpassen, zoals Taal, Helderheid, Contrast, Verzadiging, Snelheid diashow, Automatisch uitschaekeln en Pieptoon.

Video: Met deze functie kunnen gebruikers videobestanden kiezen om op het scherm te projecteren.

Foto: Met deze functie kunnen gebruikers jpeg-beeldbestanden kiezen om op het scherm te projecteren.

Muziek: Met deze functie kunnen gebruikers mp3-bestanden kiezen om met de projector af te spelen.

Geheugen: Met functie kunnen gebruikers het beschikbare geheugentype en capaciteit controleren en selecteren als bron voor projectie. Taal instellen

1. Zet de projector aan. Het hoofdmenu verschijnt.

2. Gebruik de Links/rechts-knop om Instellingen te kiezen en druk op OK om het

menuvenster te openen.

3. Gebruik de Omhoog/omlaag-knop om het item Taal te kiezen en druk op de

4. Ga Omhoog/omlaag om een taal te kiezen.

5. Druk op OK als u klaar bent om de instelling te bevestigen.

Geheugen controleren Met deze functie kunt u kiezen welk geheugentype wordt gebruikt voor afspelen en om de capaciteit en beschikbare ruimte ervan te zien. De standaardinstelling is het interne geheugen.

1. Gebruik de Links/rechts-knop om “Geheugen” te kiezen en druk vervolgens op

2. Het vak Geheugen controleren wordt weergegeven zoals hieronder is aangegeven.

Gebruik de Omhoog/omlaag-knop om het geheugentype te kiezen. Selectie Geheugen Beschikbaar/capaciteit 669MB / 979MB 1,9GB / 1,9GB

3. Druk na de keuze op OK om terug te keren naar het hoofdmenu.

Als geen geheugenkaart is geplaatst, toont het scherm alleen de status van de interne geheugenkaart.

1. Gebruik de Links/rechts-knop om “Video” te kiezen en druk vervolgens op OK.

2. Gebruik de Omhoog/omlaag-knop om de doelmap voor videobestanden te kiezen

zodat u het eerste beeld van elke video kunt zien. Druk op de OK-knop om de selectie te bevestigen.

3. Als u één videobestand kiest, druk dan op OK om het af te spelen. (slechts

4. Gebruik de Links/rechts-knop om terug of vooruit te gaan naar een andere video.

5. U kunt de Omhoog/omlaag-knop gebruiken om het volume te beheren.

6. Druk op OK om de video te pauzeren en nogmaals op OK om het afspelen te

hervatten. Het is normaal dat de projector warm wordt na langdurig gebruik vanwege de hoge prestaties die het moet leveren. Soms worden videobestanden in de formaten mp4, asf of avi niet afgespeeld door deze projector. Gebruik het bijgeleverde programma ArcSoft Media Converter (AMC) om videobestanden te converteren naar indelingen die geoptimaliseerd zijn voor gebruik op deze projector. Wij garanderen echter niet dat alle ingevoerde videobestanden door AMC kunnen worden geaccepteerd voor de bestandsconversie. Ondersteunde bestandsformaten voor conversie (invoerbestandsformaten) - Windows avi-bestanden (*.AVI) - Advanced Systems Format (*.ASF) - Video-cd (*.DAT) - Quick Time-bestanden (*.MOV) - Mp4-bestanden (*.MP4; *.M4V) - Mpeg (*.MPG; *.MPEG; *.MPE) - RealMedia-video (RMVB) - Windows Media-video (*.WMV) Ondersteunde bestandsformaten voor exporteren - Mjpeg avi (aanbevolen) - Mpeg-4 asf Zie de “Help” onder Extra in het AMC-programma of ga naar de website van AcrSoft op www.arcsoft.com voor meer informatie over de belangrijkste functie en het gebruik ervan.

1. Gebruik de Links/rechts-knop om “Foto” te kiezen en druk vervolgens op OK.

2. Gebruik de Omhoog/omlaag-knop om de doelmap of foto te kiezen en een

voorbeeld te zien. Druk op de OK-knop om de selectie te bevestigen.

3. Zodra een foto is geselecteerd, drukt u op OK om de foto op volledig formaat te

4. Gebruik de Links/rechts-knop om de vorige of volgende foto te zien.

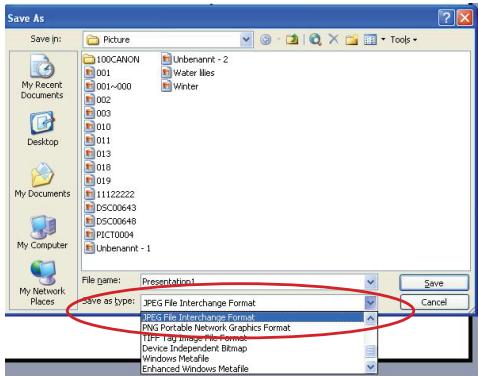

Powerpoint/PDF-bestanden afspelen Wanneer u een presentatie met PowerPoint/PDF-documenten geeft, moet u het PPT/ PDF-bestand in jpeg-indeling opslaan.

1. Voer eerst het programma PowerPoint/Acrobat uit.

2. Open het PPT/PDF-bestand.

3. Open “Bestand” > “Opslaan als” en selecteer vervolgens “JPEG-indeling voor

bestandsuitwisseling” in de vervolgkeuzelijst “Opslaan als type”.

4. Geen het bestand zonodig een andere naam:

De weergave gebeurt in volgorde van het eerste getal in Arabische cijfers, zoals 1, 10, 100, 101, 11, daarna 2, 20, 21, enz. Om verwarring in de weergavevolgorde te vermijden, kunt u de naam van bestanden 1 ~ 9 wijzigen naar 01 ~ 09, 100 naar A100, enz.

Mp3-muziek toevoegen aan foto’s

1. Houd de Menu-knop 2 seconden ingedrukt om de functiebalk onderin beeld te

2. Gebruik de Omhoog/omlaag-knop om

kiezen. (standaardinstelling) of

Selecteer om MP3-bestanden af te spelen in dezelfde map als van de weergegeven afbeelding(en) en selecteer om deze functie uit te schakelen. Als u geen muziek hoort, controleer dan of er MP3-bestanden in dezelfde map van de weergegeven afbeelding(en) zijn. Zoom Functie

1. Houdt de Menu knop 2 seconde ingedrukt. Nu verschijnt het functie menu onder in

2. Met de Links/Rechts knop selecteer “Zoom-in” mode en gebruik de Omhoog/

Omlaag knoppen in de Zoom mode te komen. Een klein Zoom scherm is in de rechter hoek onderin het scherm zichtbaar.

3. Druk de Omhoog knop om x2, x3, x4, x1 en de Omlaag knop om x4, x3 ,x2 , x1

om stap voor stap de Zoom te selecteren.

4. In de Zoom mode x2, x3 en x4 geeft het Zoom scherm het geselecteerde gebied

5. Om het Zoom gebied aan te passen houdt u de Omhoog / Omlaag / Links /

Rechts knoppen ingedrukt. In het Zoom venster is het zoom gebied zichtbaar.

6. Druk de Menu knop in om terug te keren naar de standaard situatie, Druk nog een

keer de Menu knop in om de zoom functie af te sluiten.

1. Gebruik de Links/rechts-knop om “Muziek” te kiezen en druk vervolgens op OK.

2. Gebruik de Omhoog/omlaag-knop om de doelmap of mp3-bestanden te kiezen.

Druk op de OK-knop om de selectie te bevestigen.

3. Zodra een mp3-bestand is geselecteerd, drukt u op OK om het af te spelen.

(slechts éénmaal afspelen)

4. Gebruik de Links/rechts-knop om het vorige of volgende mp3-bestand af te

5. Tijdens het afspelen van een mp3 drukt u op de Omhoog/omlaag-knop om het

volume aan te passen.

6. Druk op OK om de muziek te pauzeren en nogmaals op OK om de muziek te

7. Koptelefoon gebruiken om naar muziek te luisteren. (ook geschikt voor het

1) Sluit de koptelefoon aan op de av-aansluiting van de projector.

2) Druk op OK om “Audio uit” te kiezen.

Koptelefoonaansluiting Koptelefoonadapter Als de projector 20 seconden inactief is, wordt het beeldscherm automatisch uitgeschakeld. Video, foto’s of muziek herhalen De standaardinstelling voor afspelen is dat video, foto’s en muziek eenmaal worden afgespeeld. Als u de video, foto of muziek wilt herhalen, ga dan als volgt te werk: 1. Tijdens het afspelen van video, foto’s of muziek, drukt u 2 seconden op de Muziekknop om de functiebalk onderin beeld te openen.

2. Gebruik de Omhoog/omlaag-knop om

, of te kiezen. (standaardinstelling): Niet herhaaldelijk afspelen : De video, foto of muziek in dezelfde map afspelen : De video, foto of muziek op de geheugenkaart of intern geheugen afspelen.

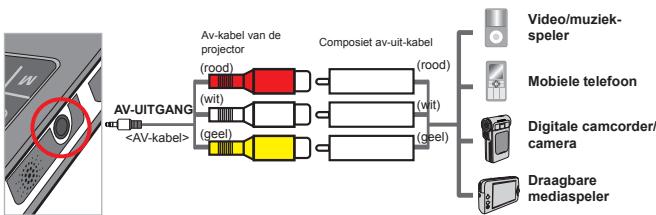

Bestanden afspelen met andere apparaten De projector aansluiten op mediaspelers Stappen voor het aansluiten van de projector op een externe speler: Voordat u een mediaspeler aansluit op de projector heeft u een composiet av-uit-kabel voor de mediaspeler en de av-kabel van de projector nodig. Av-kabel van de projector AV-UITGANG Composiet av-uit-kabel (rood) (rood) (wit) (wit) <AV-kabel> (geel) (geel) Video/muziekspeler Mobiele telefoon Digitale camcorder/ camera Draagbare mediaspeler

1. Sluit de composiet av-uit-kabel aan op de mediaspeler.

2. Sluit beide av-kabels aan (geel op geel, wit op wit en rood op rood).

3. Kies “AV in” als u gevraagd wordt “AV in” of “Audio uit” te kiezen.

4. Nu kunt u beeld en geluid projecteren met de projector. U kunt ook het

volume bedienen met het bedieningspaneel (Omhoog/omlaag-knop).

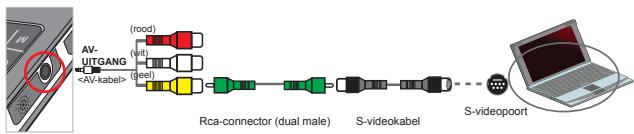

De projector op een laptop aansluiten Voordat u een laptop op de projector aansluit, heeft u een composiet/svideoadapter, rca-connector (dual male) en projector-av-kabel nodig. Controleer of de laptop is uitgerust met een s-videopoort. (rood) AV(wit) UITGANG (geel) <AV-kabel> Rca-connector (dual male) S-videokabel S-videopoort

1. Schakel eerst de projector en laptop in.

2. Sluit het ene eind van de composiet/s-videoadapter aan op de svideopoort van de laptop, en het andere eind op de rca-connector (dual male).

3. Sluit het andere eind van de rca-connector (dual male) aan op de avkabel (geel) van de projector.

4. Sluit de av-kabel aan op de av-aansluiting van de projector.

5. Kies “AV in” als u gevraagd wordt “AV in” of “Audio uit” te kiezen.

6. Verander de weergavemodus van de laptop van lcd-modus op tvmodus.

Gebruik van menu’s De menu-items geven toegang tot diverse opties om de functies van de projector aan te passen. De volgende tabel levert details over de menufuncties. Hoe kan ik... Actie Het menu openen Druk op de MENU-knop. De markeerbalk verplaatsen Gebruik de Omhoog/omlaag-knop of de Links/ rechts-knop. Submenu openen/item bevestigen Druk op de OK-knop. Menu sluiten/terugkeren naar bovenliggend menu Druk op de MENU-knop (in submenu). Menu-items in de Instellingenmodus Inschakelen → Kies de modus Instellingen → Druk op de OK-knop. Item Optie Taal

Helderheid -4 ~ +4 Stelt de helderheid van het geprojecteerde beeld in. Contrast -4 ~ +4 Stelt het contrast van het geprojecteerde beeld in. Verzadiging -4 ~ +4 Stelt de intensiteit van de kleuren van het geprojecteerde beeld in. Snelheid diashow 3 sec, 5 sec, 8 sec, 15 sec Uit Automatisch uitschakelen Pieptoon Standaardinstellingen Stel de intervaltijd tussen elke dia in. Automatisch uitschakelen is uitgeschakeld. 3 min De projector wordt automatisch uitgeschakeld als 3 minuten lang geen activiteit wordt geregistreerd. 5 min De projector wordt automatisch uitgeschakeld als 5 minuten lang geen activiteit wordt geregistreerd. Aan Pieptoon inschakelen. Uit Pieptoon uitschakelen.

Fabrieksinstellingen herstellen. Let op dat uw aangepaste instellingen verwijderd worden. Nee

Beschrijving Hiermee kunt u de taal van de schermmenu’s kiezen. Handeling annuleren. Bestanden beheren op het geïntegreerde geheugen of geheugenkaart vanaf pc Volg onderstaande procedures om bestanden te beheren op het geïntegreerde geheugen of geheugenkaart.

1. Zorg dat de projector is uitgeschakeld als een batterij is geplaatst.

2. Sluit het ene eind van de meegeleverde usb-kabel aan op de usb-poort van de

projector en het andere eind op een ingeschakeld pc.

3. Zet de projector aan.

Houd de Aan/uit-knop 4 seconden ingedrukt totdat u muziek hoort.

4. Op de computer verschijnt een verwisselbare disk.

Pc kan slechts één geheugenmedium tegelijk herkennen (controleert eerst geheugenkaart, vervolgens geïntegreerde geheugen als geen geheugenkaart is geplaatst). Verwissel nooit het geheugenmedium als het in gebruik is. Als u de projector op een usb-poort van de pc aansluit zonder de projector in te schakelen, start de pc met het opladen van de batterij van de projector. Om bestanden in het geheugen te lezen, drukt u op de Aan/uit-knop of verwijdert u eerst de batterij.

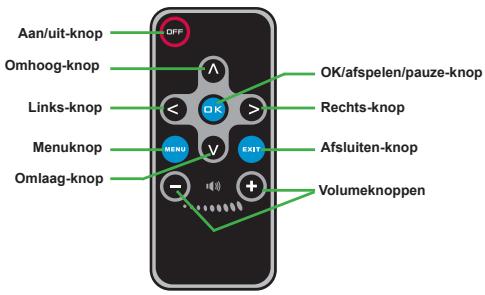

Afstandsbediening Aan/uit-knop Omhoog-knop Links-knop Menuknop Omlaag-knop OK/afspelen/pauze-knop Rechts-knop Afsluiten-knop Volumeknoppen Indicator voor batterijcapaciteit Pictogram Beschrijving Batterij helemaal vol Batterij halfvol Batterij bijna leeg Batterij is leeg Opmerking 1: Als het pictogram aangeeft dat de batterij bijna leeg is, wordt aanbevolen eerst de adapter aan te steken en vervolgens de batterij te verwijderen om te voorkomen dat de stroom plotseling wegvalt. Opmerking 2: A ls het bericht “Batterij bijna leeg” op het scherm verschijnt, wordt de projector automatisch uitgeschakeld.

Specificaties Item Beschrijving Optische technologie LCoS Lichtbron Witte led Beeldverhouding 4:3 Lichtsterkte 10 Lumens (Max.) Resolutie 640 x 480 (vga) Formaat van geprojecteerd beeld 6” ~ 50” (15cm ~ 127cm) (diagonaal) Projectieafstand 25cm ~ 180cm Zoom & focus Handmatig Projectiebron Extern via 3-in-1-av-jack, intern geheugen of geheugenkaart Afspeelformaat Foto: .jpeg Audio: .mp3 Video: .mpeg-4 (.avi, .asf, .mp4), H.264 (.mp4), m-jpeg (.avi) via ArcSoft Media Converter. Audioluidspreker Stereo (0,5W x 2) Geheugensleuf Sd/sdhc/mmc/ms pro Energie Stroomadapter of NP120 li-ion oplaadbare batterij Gebruikstermperatuur 0°C ~ 35°C Afmetingen 125mm x 55mm x 23mm Gewicht 100g (zonder batterij) Opmerking: Specificaties kunnen zonder kennisgeving worden gewijzigd.
