GoProjector - Projector AIPTEK - Gratis gebruiksaanwijzing en handleiding

Producttype	Picoprojector (miniprojector)
Merk	Aiptek
Model	GoProjector
Optische technologie	DLP (Digital Light Processing)
Lichtbron	RGB-LED
Native resolutie	640 x 480 pixels (VGA)
Lichtstroom	Tot 35 ANSI lumen
Grootte van het geprojecteerde beeld	6 tot 60 inch (152 mm tot 1524 mm diagonaal)
Video-ingang	MHL (via meegeleverde kabel) of HDMI (via meegeleverde adapter)
Ingangsvoeding	5 V / 2 A (via micro-USB)
Uitgangsvoeding (MHL-laden)	5 V / 500 mA
Batterijtype	Ingebouwde oplaadbare Li-polymeerbatterij
Batterijcapaciteit	1850 mAh
Projectieduur	Tot 100 minuten
Stroomverbruik (projectie)	7 W
Stroomverbruik (MHL-laden)	2,5 W
Bedrijfstemperatuur	5 °C tot 35 °C
Maximale relatieve luchtvochtigheid	80 % (tussen 5 °C en 35 °C, zonder condensatie)
Afmetingen (L x B x H)	132 x 71 x 14 mm
Gewicht	165 g
Ingebouwde luidspreker	Ja
Scherpstelling	Handmatig (wieltje)
Weergaveformaten	Pan & Scan (4:3), Theme (4:3), Letterbox (16:9)
Inhoud van de doos	Projector, USB-kabel, HDMI-adapter, draagtas, gebruikershandleiding
Veiligheidsvoorschriften	Niet rechtstreeks in de lens kijken; water vermijden; omgevingstemperatuur 5–35 °C; niet demonteren
Onderhoud	Lens reinigen met een zachte, droge doek; op een droge plaats bewaren
Repareerbaarheid	Niet door gebruiker te repareren; neem contact op met de klantendienst

Veelgestelde vragen - GoProjector AIPTEK

Hoe laad ik de Aiptek GoProjector-projector op?

Sluit de meegeleverde USB-kabel aan op de Micro-USB-poort van de projector en het andere uiteinde op een computer of USB-voedingsadapter (5V/2A). Volledig opladen duurt ongeveer 5 uur. De drie witte LED's gaan branden tijdens het opladen en gaan uit wanneer de batterij vol is.

Kan ik de projector gebruiken om mijn smartphone op te laden?

Ja, als uw telefoon compatibel is met MHL. Sluit de MHL-kabel (meegeleverd) aan op de telefoon en druk vervolgens op de knop Oplaadmodus van de projector (nadat u de projector hebt uitgeschakeld). De batterij van de projector (1850 mAh) kan dan uw telefoon opladen met laag vermogen (5V/500mA).

Hoe sluit ik mijn telefoon aan op de projector?

Als uw telefoon een MHL-poort heeft, sluit u de meegeleverde MHL-kabel rechtstreeks aan op de telefoon en op de Micro-USB-poort van de projector. De projectie start automatisch na enkele seconden. Gebruik anders de meegeleverde HDMI-adapter en een HDMI-kabel (niet meegeleverd) om een HDMI-apparaat aan te sluiten.

Wat te doen als het geprojecteerde beeld wazig is?

Gebruik het scherpstelwieltje op de projector. Draai het voorzichtig totdat u een scherp beeld krijgt.

Waarom start de projector niet?

Controleer eerst of de batterij opgeladen is. Als de LED's niet gaan branden, sluit de projector dan aan op een stroombron. Als het probleem aanhoudt, druk dan op de aan/uit-knop. Zorg ervoor dat de omgevingstemperatuur tussen 5 °C en 35 °C ligt.

Hoe stel ik het volume in?

Het volume wordt ingesteld via het bronapparaat (telefoon, computer) dat is aangesloten op de projector. Als de bron geen volumeregeling heeft, houdt u de knop Oplaadmodus een seconde ingedrukt om de volumebalk weer te geven en gebruikt u de knoppen Omhoog/Omlaag om aan te passen.

Mijn MHL-telefoon projecteert geen beeld, wat te doen?

Controleer de compatibiliteit van uw telefoon met MHL op de website mhlconsortium.org. Compatibiliteit is niet 100% gegarandeerd. Zorg ervoor dat de uitvoerresolutie van de telefoon wordt ondersteund (zie bijlage van de handleiding). Probeer de kabel los te koppelen en opnieuw aan te sluiten.

Wordt de projector normaal warm?

Ja, het is normaal dat het apparaat warm wordt vanwege de prestaties. Bedek de projector niet tijdens gebruik en laat hem op een goed geventileerde plaats.

Hoe wijzig ik het formaat van het geprojecteerde beeld?

Gebruik de knop Projectiemodus om te schakelen tussen drie formaten: Pan & Scan (4:3, snijdt randen weg), Theme (4:3, comprimeert randen) en Letterbox (16:9, toont volledig beeld). Kies het formaat dat bij uw bron past.

Wat te doen als de batterij niet oplaadt?

Controleer of de drie LED's branden tijdens het opladen. Als ze knipperen, staat de projector mogelijk in de MHL-oplaadmodus. Druk eenmaal op de oplaadknop om deze modus te verlaten. Gebruik een voedingsadapter van 5V/2A voor optimaal laden.

GEBRUIKSAANWIJZING GoProjector AIPTEK

Als het einde van de levensduur van het product is bereikt, moet u alle mogelijke componenten recyclen. Batterijen en oplaadbare batterijen mogen niet bij het huishoudelijk afval worden gegooid. Lever ze af bij uw lokale Dienst voor recycling. Samen kunnen we helpen bij de bescherming van het milieu.

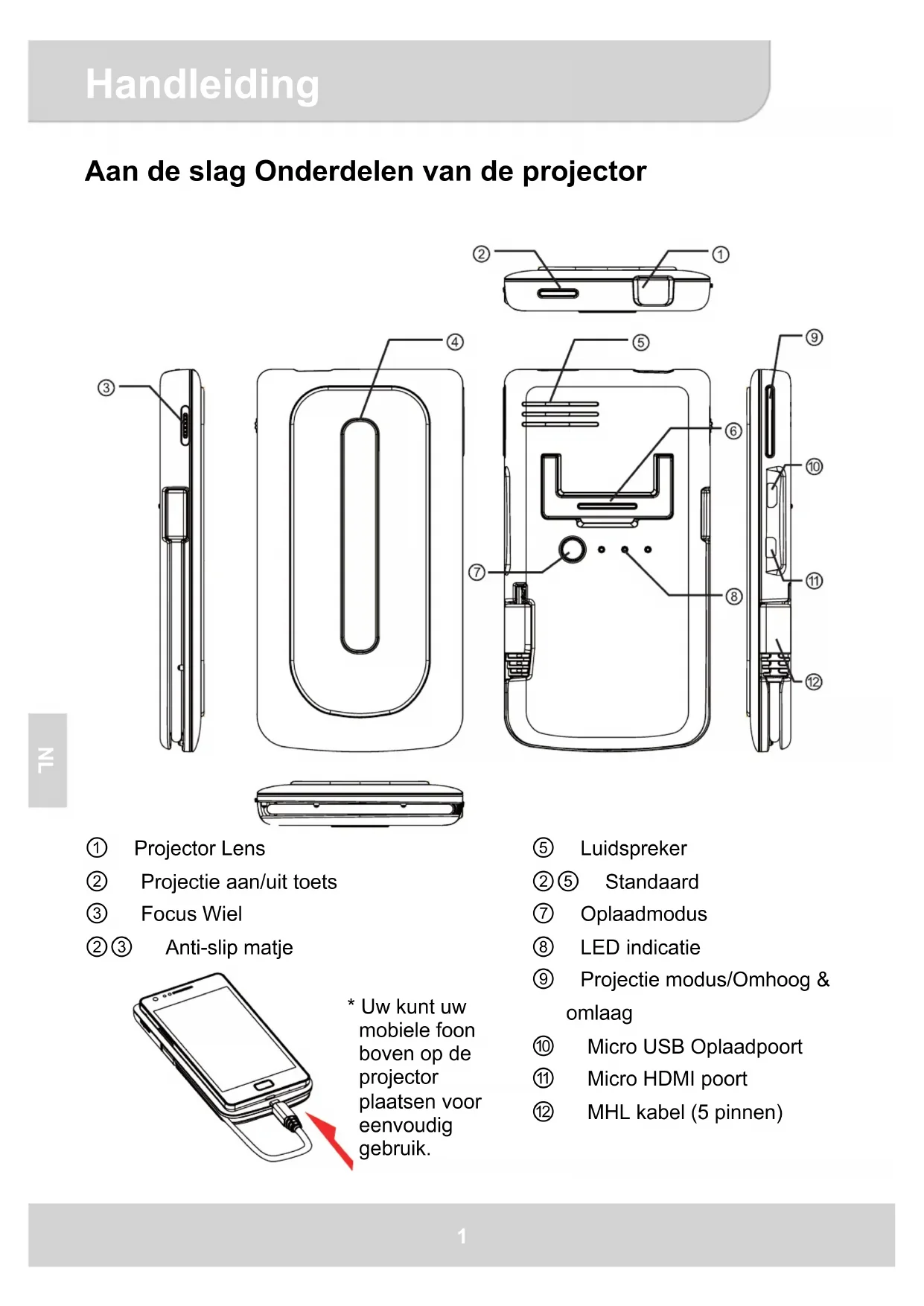

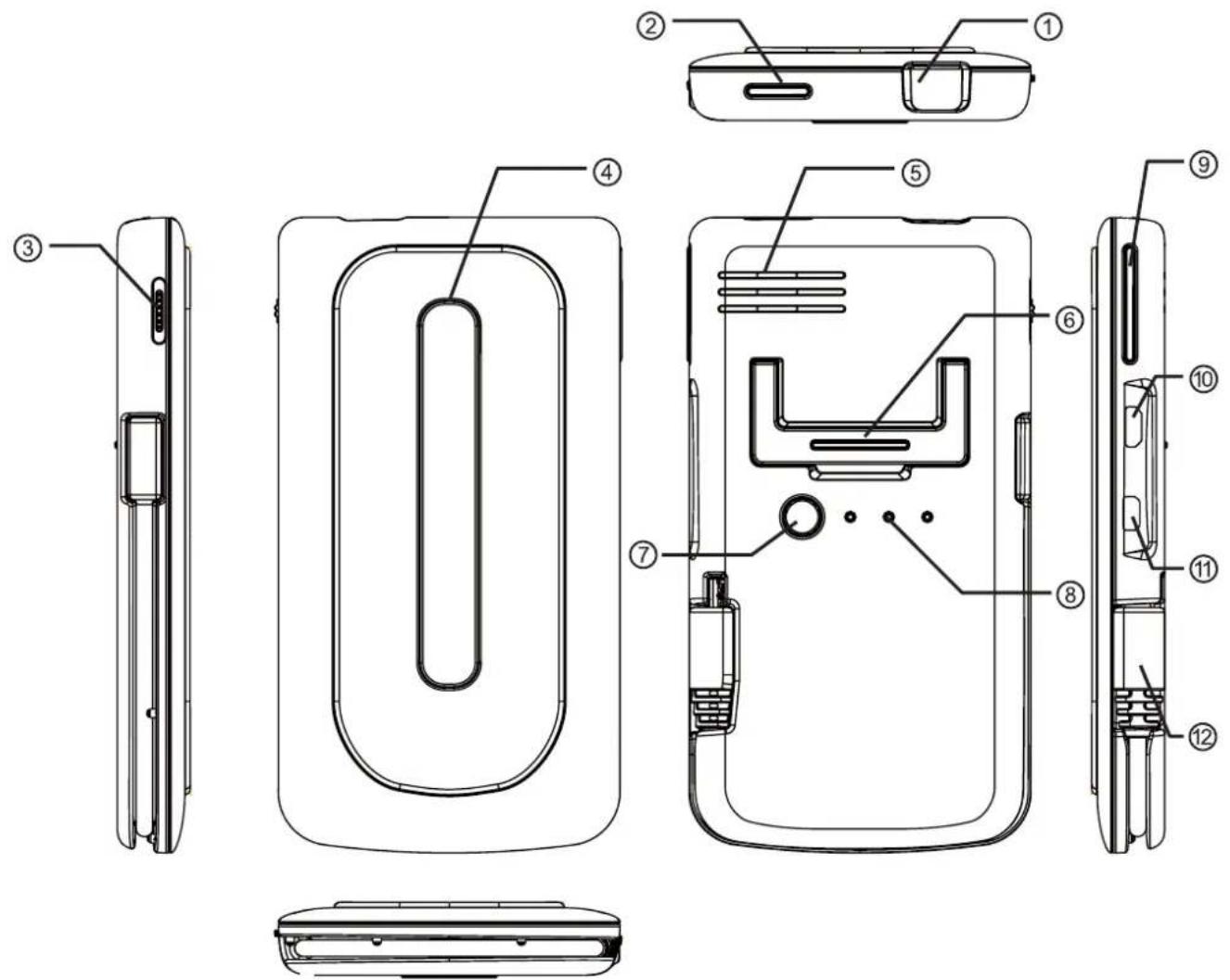

Aan de slag: onderdelen van de projector

① Projectorlens ② Projectie aan/uit-toets ③ Focuswiel ②③ Antislipmatje

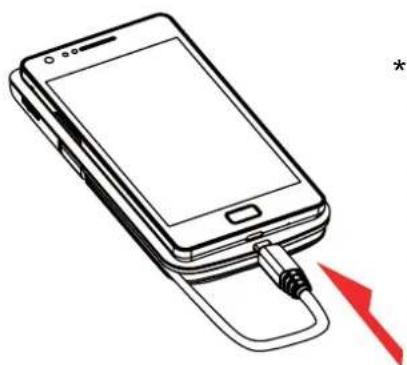

• U kunt uw mobiele telefoon boven op de projector plaatsen voor eenvoudig gebruik.

⑤ Luidspreker ②⑤ Standaard ⑦ Oplaadmodus ⑧ LED-indicatie Projectiemodus/Omhoog & omlaag Micro-USB-oplaadpoort Micro-HDMI-poort MHL-kabel (5 pinnen)

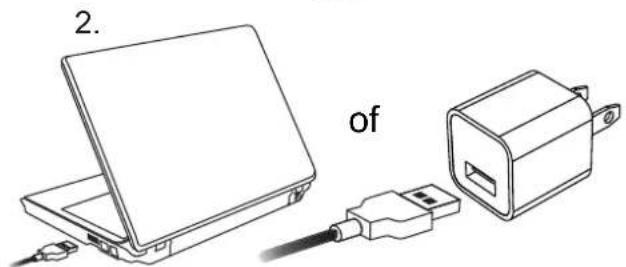

Het product opladen

Verbind een uiteinde van de meegeleverde USB-kabel met de micro-USB-poort van het product en het andere uiteinde met een pc/notebook of smartphone-USB-netadapter om op te laden.

• Na 5 uur is de projector volledig opgeladen; het LED-lampje schakelt dan uit.

1.

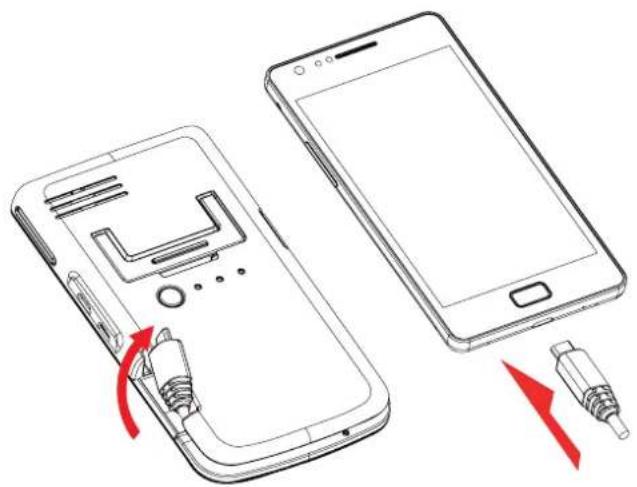

Uw MHL-ingeschakelde telefoon opladen

De interne batterij van de projector kan niet alleen voor projectie worden gebruikt, maar kan ook uw MHL-ingeschakeld mobiel apparaat opladen.

1. Zet de projector uit voordat de MHL-ingeschakelde telefoon wordt opgeladen.
2. Steek de MHL-kabel in de MHL-poort van uw mobiele telefoon.
3. Druk op de oplaadmodus-toets om te beginnen met opladen.
4. Alleen ingeschakelde MHL-apparaten kunnen worden opgeladen met de ingebouwde batterij van de projector.
5. Druk op de oplaadtoets nadat de MHL-telefoon is opgeladen.

LED-indicaties

LED Stand Indicatie
3 witte LED's aan Voedingscapaciteit isCUSen 80% tot 100%
2 witte LED's aan Voedingscapaciteit isCUSen 45% tot 80%
1 witte LED's aan Voedingscapaciteit isCUSen 10% tot 45%
1 witte LED's knippert Voedingscapaciteit minder dan 10%
LED's Lopen Projector is opgeladen
3 witte LED's knipperen MHL ingeschakelde mobiele foon opladen

De projector aan/uit schakelen

Druk op de projectie aan/uit-toets gedurende 3 seconden om de projector AAN of UIT te zetten.

• Het is normaal dat het apparaat warm wordt vanwege de hoge werkzaamheid.
• De projectietijd is verschillend en hangt af van het bronverschil.

Projector verbinden met uw apparaten

1. MHL-ingeschakelde mobiele telefoons: Steek de ingebouwde MHL-kabel in de MHL-poort van uw mobiele telefoon. De telefoon ontdekt vanzelf de projector en projecteert het beeld na een paar seconden.
2. Trek niet te hard aan de MHL-kabel.
3. U kunt de MHL-verlengkabel gebruiken (optioneel onderdeel) om de ingebouwde MHL-kabel te verlengen voor gebruiksvriendelijkheid.
4. HDMI-apparatuur

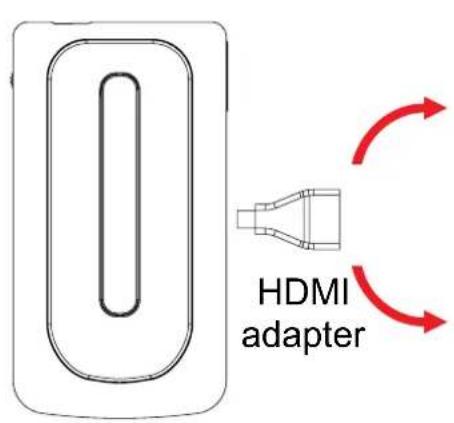

Gebruik de HDMI-adapter en optionele HDMI-kabel om uw HDMI UIT-apparaat te verbinden met de MicroHDMI-poort van de projector. De projector start na een paar seconden vanzelf.

• HDMI-kabels zijn niet inbegrepen in de verpakking.

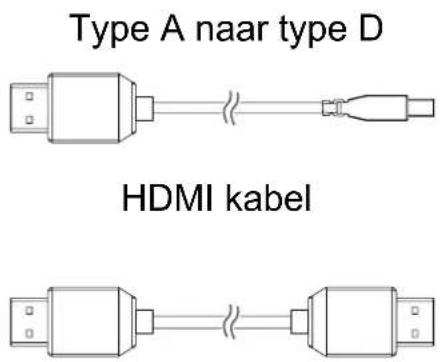

Type A naar type A

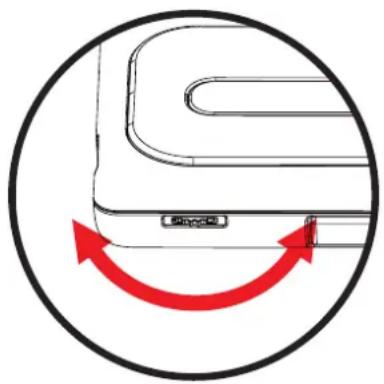

Focus instellen

Stel de focus af met behulp van het focuswiel voor een scherp en duidelijk beeld.

Geluidssterkte regelen

Gebruik uw bronapparaat om het volume af te stellen. Mocht het volume van het bronapparaat niet afstelbaar zijn, druk dan de Oplaadmodus een seconde in totdat de volumebalk op het scherm wordt weergegeven. Gebruik de Omhoog/Omlaag-toets om het volume af te stellen.

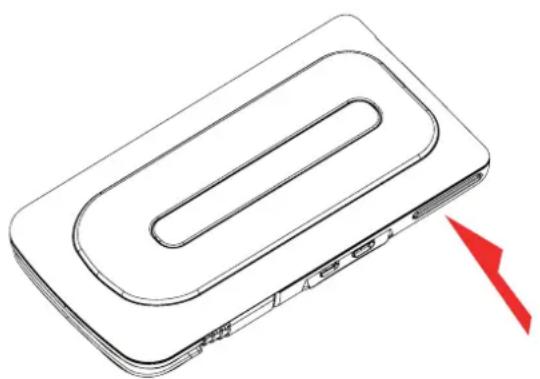

Aspect ratio afstellen

Wanneer het beeld uitgerekt is of niet het juiste formaat weergeeft, wijkt het uitvoerformaat van uw afspelend apparaat af van de invoerinstellingen van de projector. Gebruik de projectiemodus-toets om te wisselen tussen de volgende aspect ratio's:

(1) 4:3 Pan en Scan: Beeldratio is 4:3, dit snijdt de randen aan beide kanten af om het centrale beeld te vergroten. (2) 4:3 Theme: Beeldratio is 4:3, het behoudt de centrale ratio en comprimeert de beeldratio aan de randen van beide kanten. (3) 16:9 Letterbox: Beeldratio is 16:9, het verkleint om het gehele 16:9 originele beeld weer te geven.

Illustratie voor de drie soorten projectiemodussen:
Smartphone (Source) Scherm	Projectie scherm
16:9 Aspect Ratio	Panorama (4:3)
	Letterbox (16:9)
	Thema modus (4:3)

Productspecificaties

Item Omschrijving
Optische technologie DLP
Lichtbron	RGB LED
Resolutie 640 x 480 Pixels (VGA)
Luminous Flux Op tot ANSI 35 lumens
Projectie beeldgrootte 152 mm ~ 1524 mm (6” ~ 60” Diagonal)
Projectiebron MHL of HDM interface
Spanningsinvoer	5V / 2A
Spanningsuitvoer	5V / 500mA
Batterijtype Geintegreerde	1850 mAh, Li-polymeer oplaadbare batterij
Batterij levensduur Projectiemodus: tot 100 min Oplaadmodus: 70% (Samsung Galaxy S2)
Voedingsverbruik	Projectiemodus: 7W Oplaadmodus: 2.5W
Gebruikstemparatuur	5 °C ~ 35 °C
Afmetingen (L x W x H)	132 mm x 71 mm x 14 mm
Gewicht	165 g
Inhound verpakking	Pico Projector, USB kabel, HDMI-adapter, zakje, gebruikershandleiding

• Wij behouden ons het recht voor technische wijzigingen en fouten.

Problemen oplossen

Symptom Controlepunt
De projector kan nicht aangezet worden.	Controler of de batterij geheel is opgeladen.
Het geprojecteerd beeld is te donker.	* Gebruik de projector in een omgeving die donkerder is. * Verklein de grootte van de afbeelding.
Het geprojecteerde beeld is te wazig.	Stel de focus in met het focus viel.
De temperatuur van het oppervlak van de projector is warm.	Het is normaal dat deze projector een beetje hitte genereertijdens geleruik.
De projector kan nicht projecteren van of MHL apparaten opladen	De MHL ondersteunde productlijst kan worden gezonden op: http://www.mhlconsortium.org/productlist/ Het is geen garantie voor 100% compatibilititeit aangezien het MHL interface ontwerp per mobiel apparaat verkoper kan afwijken. Aanbevolen worden om de compatibilititeit te controleren.
De projector kan nicht worden opgeladen.	Controler of de 3 LED indications van de projector in Marquee staan. Wanner dit Niet het geval is en ze knipperen, druk dan nog een keer op de oplaadmodus om de oplaadmodus voor het MHL apparaat af te sluiten.
De projector is ingeschakeld, maar de video kan nicht worden geprojecteerd.	Controler of uw apparaat een MHL of HDMI interface ondersteunt.Indien dit het geval is, controlleren dan de bronresolutie van uw apparaat uitvoer.Raadpleeg de ondersteuningsresolutie van appendix 1 en wijzig uw apparaat uitvoerresolutie.

Bijlage 1:

Resolutie Voor	MHL invoer Voor HDM	invoer
640x480p 60fps v v
720x480p 60fps v v
1280x720p 60fps v v
1920x1080i 60fps v v
1920x1080p 60fps - v
720x576p 50fps v v
1280x720p 50fps v v
1920x1080i 50fps v v
1920x1080p 50fps - v
