GoProjector - Projecteur AIPTEK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur pico (mini projecteur)
Marque	Aiptek
Modèle	GoProjector
Technologie optique	DLP (Digital Light Processing)
Source lumineuse	LED RGB
Résolution native	640 x 480 pixels (VGA)
Flux lumineux	Jusqu'à 35 lumens ANSI
Taille de l'image projetée	6 à 60 pouces (152 mm à 1524 mm de diagonale)
Entrée vidéo	MHL (via câble fourni) ou HDMI (via adaptateur inclus)
Alimentation en entrée	5 V / 2 A (via micro USB)
Alimentation en sortie (charge MHL)	5 V / 500 mA
Type de batterie	Li-polymère rechargeable intégrée
Capacité de la batterie	1850 mAh
Autonomie en projection	Jusqu'à 100 minutes
Consommation électrique (projection)	7 W
Consommation électrique (charge MHL)	2,5 W
Température de fonctionnement	5 °C à 35 °C
Humidité relative maximale	80 % (entre 5 °C et 35 °C, sans condensation)
Dimensions (L x l x H)	132 x 71 x 14 mm
Poids	165 g
Haut-parleur intégré	Oui
Mise au point	Manuelle (molette)
Formats d'affichage	Pan & Scan (4:3), Theme (4:3), Letterbox (16:9)
Contenu de la boîte	Projecteur, câble USB, adaptateur HDMI, pochette de transport, manuel d'utilisation
Consignes de sécurité	Ne pas regarder directement la lentille ; éviter l'eau ; température ambiante 5–35 °C ; ne pas démonter
Entretien	Nettoyer la lentille avec un chiffon doux et sec ; stocker dans un endroit sec
Réparabilité	Non réparable par l'utilisateur ; contacter le SAV

FOIRE AUX QUESTIONS - GoProjector AIPTEK

Comment recharger le projecteur Aiptek GoProjector ?

Connectez le câble USB fourni au port Micro USB du projecteur et l'autre extrémité à un ordinateur ou à un adaptateur secteur USB (5V/2A). La charge complète prend environ 5 heures. Les trois LED blanches s'allument en charge et s'éteignent une fois la batterie pleine.

Puis-je utiliser le projecteur pour recharger mon smartphone ?

Oui, si votre téléphone est compatible MHL. Branchez le câble MHL (fourni) sur le téléphone, puis appuyez sur le bouton Mode de charge du projecteur (après avoir éteint le projecteur). La batterie du projecteur (1850 mAh) peut alors recharger votre téléphone à faible puissance (5V/500mA).

Comment connecter mon téléphone au projecteur ?

Si votre téléphone dispose d'un port MHL, branchez directement le câble MHL fourni sur le téléphone et sur le port Micro USB du projecteur. La projection démarre automatiquement après quelques secondes. Sinon, utilisez l'adaptateur HDMI inclus et un câble HDMI (non fourni) pour connecter un appareil HDMI.

Que faire si l'image projetée est floue ?

Utilisez la molette de mise au point située sur le projecteur. Tournez-la doucement jusqu'à obtenir une image nette.

Pourquoi le projecteur ne démarre-t-il pas ?

Vérifiez d'abord que la batterie est chargée. Si les LED ne s'allument pas, branchez le projecteur sur une source d'alimentation. Si le problème persiste, appuyez sur le bouton d'alimentation. Assurez-vous que la température ambiante est comprise entre 5 °C et 35 °C.

Comment régler le volume ?

Le volume se règle depuis l'appareil source (téléphone, ordinateur) connecté au projecteur. Si la source n'a pas de contrôle de volume, appuyez sur le bouton Mode de charge pendant une seconde pour afficher la barre de volume, puis utilisez les boutons Haut/Bas pour ajuster.

Mon téléphone MHL ne projette pas l'image, que faire ?

Vérifiez la compatibilité de votre téléphone avec MHL sur le site mhlconsortium.org. La compatibilité n'est pas garantie à 100 %. Assurez-vous que la résolution de sortie du téléphone est prise en charge (voir annexe de la notice). Essayez de débrancher et rebrancher le câble.

Le projecteur chauffe-t-il normalement ?

Oui, il est normal que l'appareil chauffe en raison de ses performances. Évitez de couvrir le projecteur pendant l'utilisation et laissez-le dans un endroit bien ventilé.

Comment changer le format de l'image projetée ?

Utilisez le bouton Mode de projection pour basculer entre trois formats : Pan & Scan (4:3, coupe les bords), Theme (4:3, compresse les bords) et Letterbox (16:9, affiche l'image entière). Choisissez celui qui convient à votre source.

Que faire si la batterie ne se charge pas ?

Vérifiez que les trois LED sont allumées pendant la charge. Si elles clignotent, le projecteur est peut-être en mode recharge MHL. Appuyez une fois sur le bouton de charge pour quitter ce mode. Utilisez un adaptateur secteur de 5V/2A pour une charge optimale.

MODE D'EMPLOI GoProjector AIPTEK

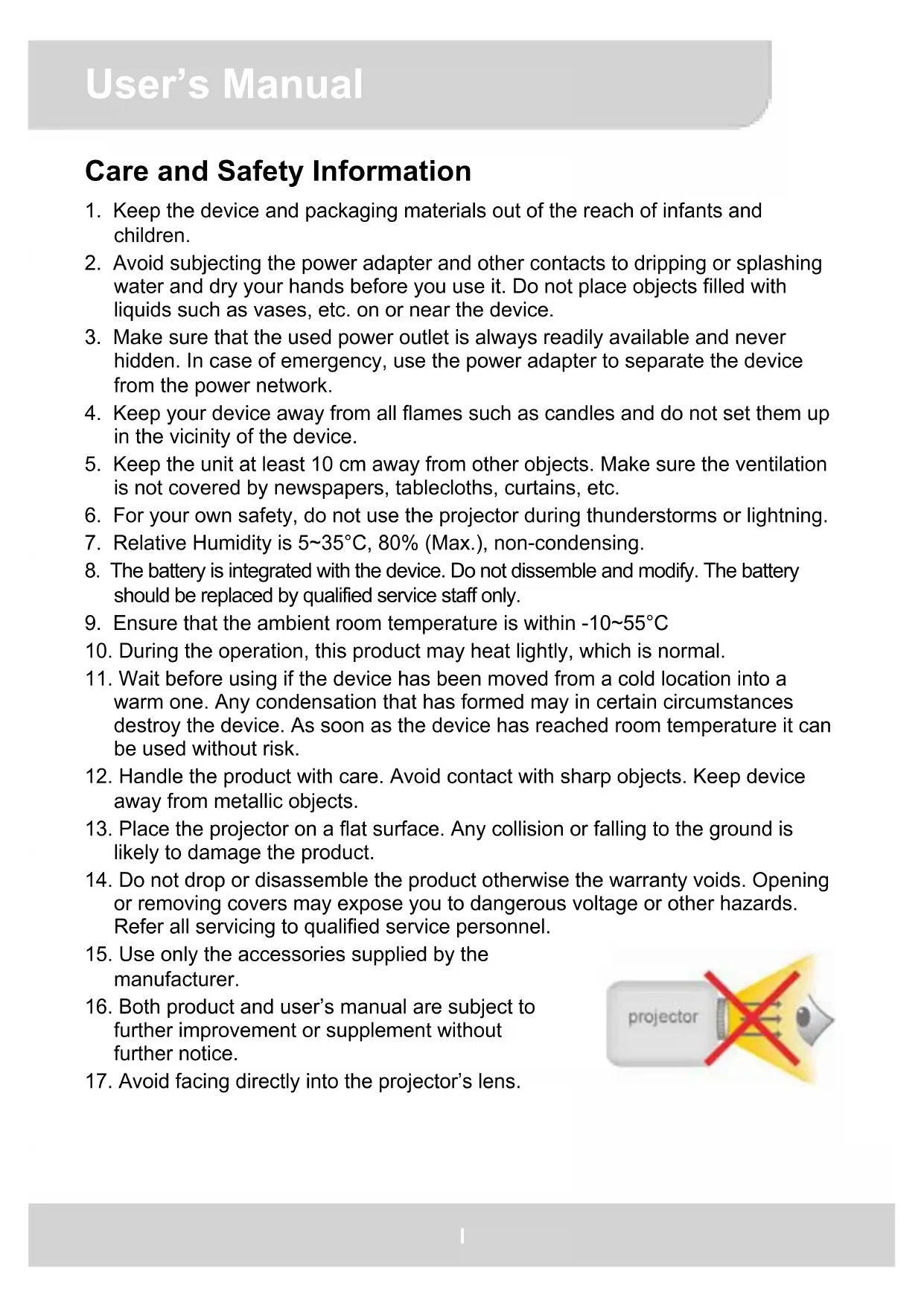

Entretien et précaustion d'emploi (FR)

1. Attention - Evitez de vous placer en face de la lentille du video projecteur.
2. Evitez tout contact avec de l'eau, et gardez vos mains sèches lors de l'utilisation.
3. Assurez-vous que la température de la piece est comprise entre -10 et 55^
4. Le taux d'humidité relative doit être de 80% au maximum entre 5 et 35^ , sans condensation.
5. Ne pas faire tomber, frapper ou démonter cet apparéil ; sinon la garantie sera annulée.

Si il est temps de jeter votre produit, veuillez recycler tous les composants possibles. Si ce produit est arrivé en fin de vie, veuillez s'il vous plait le recycler correctement. Il ne peut pas être traité comme les ordures menagères. Il doit être accordé à un point de collecte approprié pour le recyclage.

(IT)

① Objectif du projecteur
② Bouton marche/arrêt de la projection
③ Molette de mise au point
②③ Coussinet anti-glissement

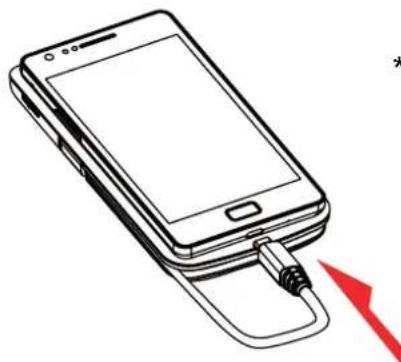

• Vous pouvez poser votre téléphone portable sur le projecteur pour une utilisation plus aisée.

⑤ Haut-parleur
②⑤ Pied
⑦ Mode de charge
⑧ Indicateur à DEL
Mode de projection/Haut & Bas
Port de chargement Micro USB
⑪ Port Micro HDMI
Cable MHL (5 broches)

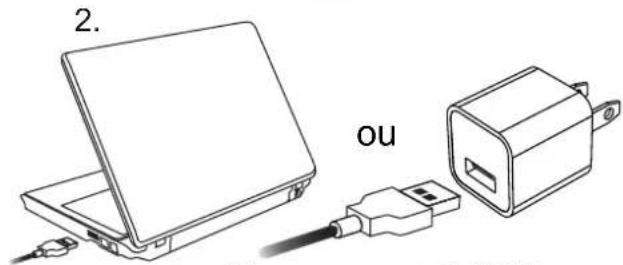

Recharger le produit

Connectez l'une des extrémités du cable USB fournir sur le port Micro USB du produit et l'autre extrémité sur votre PC/ordinateur portable ou sur l'adaptateur secteur de votre smartphone pour recharger la batterie.

• Le projecteur est entièrement rechargé après 5 heures, la DEL va s'eteindre.

1.

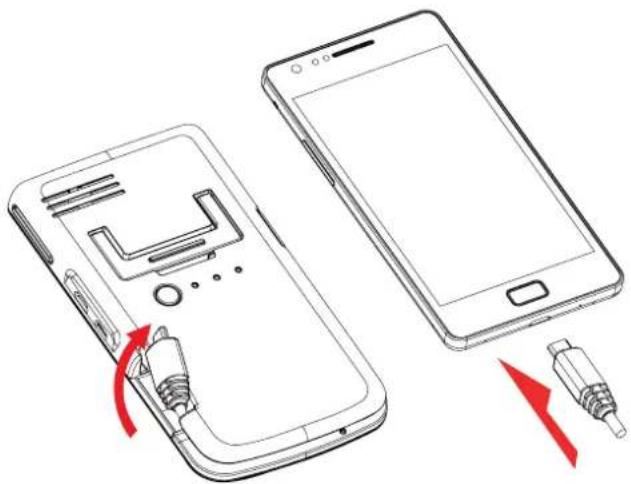

Recharger votre téléphone disposant d'un port MHL

La batterie interne du projecteur peut ne pas etre utilise uniquely pour la projection, mais elle peut aussi recharger vous mobile si il dispose d'un port MHL.

1. Veuillez eteindre le projecteur avant de recharger un telephone disposant d'un port MHL.
2. Branchez le cable MHL sur le port MHL de votre téléphone portable.

3. Appuyez sur le bouton de chargement pour démarrer le rechargement de la batterie.

4. Seul les téléphones compatibles avec la technologie MHL peuvent être recharges avec la batterie embarquée du projeteur.

5. Veuillez appuyez sur le bouton de chargement une fois que le téléphone disposant d'un port MHL est entièrement rechargé.

Indicateurs LED

Statut LED Indication

3 LEDs blanches constantes La batterie est entre 80% et 100%

2 LEDs blanches constantes La batterie est entre 45% et 80%

1 LED blanche constante La batterie est entre 10% et 45%

1 LED blanche clignotante La batterie est en dessous de 10%

Panneau LEDs Le projecteur est cours de chargement

Les 3 DEL blanchent clignotent Recharge d'un téléphone portable compatible avec la technologie MHL

Allumer/eteindre le projecteur

Il est normal que l'appareilCHAUFFE a cause de ces haute performances.

• Il est normal que l'appareil chauffe, cela est du à ces hautes performances.
• Les temps de projection varient en fonction des sources.

Connector le projecteur avec vosappareils

1. Telephones portables compatibles MHL

Veuillez simplement brancher le cable MHL fourni sur le port MHL de votre téléphone portable. Le téléphone va automatiquement détecté le projet et projeter l'image après quelques secondes.

• Veuillez ne pas tiré trop fortement sur le cable MHL.

• Vous pouvez un cable d'extension MHL (accessoire en option) pour rallonger le cable MHL fourni pour une'utilisation plus commode.

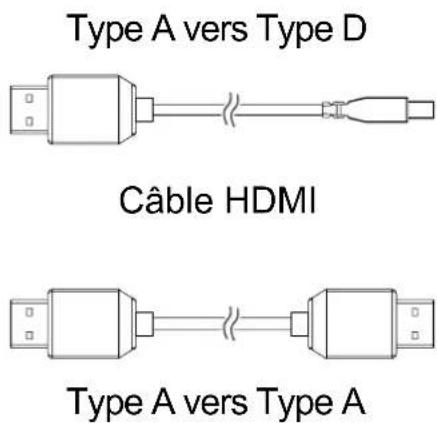

• Appareils HDMI

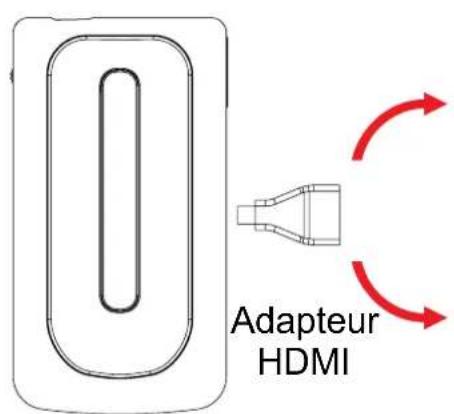

Utilisez l'adaptateur HDMI et le cable HDMI en option pour connecter votre apparéil possédant une sortie HDMI sur le port MicroHDMI du projecteur. La projection va début automatiquement après quelques secondes.

• Les cables HDMI ne sont pas inclus dans le package.

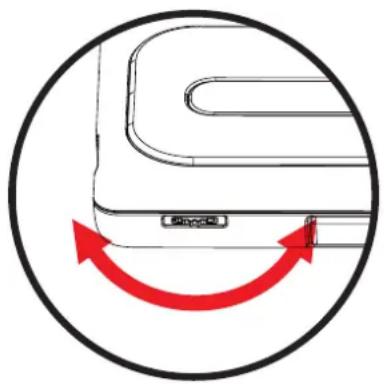

Metre au point

Ajustez la mise au point en utilisant la molette de mise au point pour obtenir une image nette et claire.

Contrôle du volume

Veuillez s'il vous plaît utiliser cette appareil source pour régler le volume. Dans le cas où le volume de la source n'est pas régliable, appuyez sur Mode de chargement pendant une seconde jusqu'à ce que la barre de volume s'affiche à l'écran. Utilisez les boutons Haut / Bas pour régler le volume.

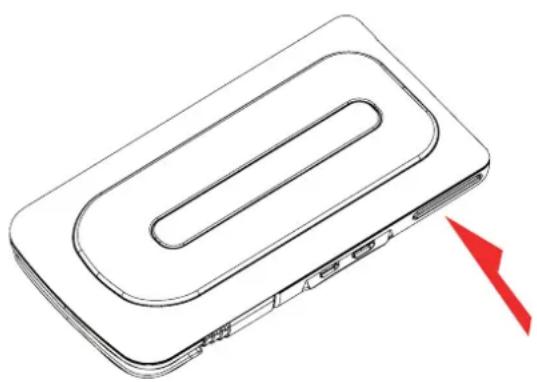

Ajustez le format d'affichage

Si l'image est étirée ou ne s'affiche pas au format correct, le format de sortie de votre périphérique de lecture est différent des paramètres d'entrée du projecteur. Utilisez le bouton Mode de projection pour basculer entre les formats d'affichage suivant :

(1) 4:3 Pan et Scan : le format d'image est 4:3, il coupe les bords latéraux pour agrandir l'image centrale.
(2) 4:3 Theme : le format d'image est 4:3, il va compresser le format central et compresser le format d'image pour les 2 bords lateraux.
(3) 16:9 Letterbox : le format d'image est 16:9, l'image sera réduite pour afficher la totalité de l'image originale au format 16:9.

Illustrations pour les trois sortes de mode de projection :
Ecran Smartphone (Source)	Ecran de projection
Proportion 16:9	Pan & Scan (4:3)
	Letterbox (16:9)
	Theme mode (4:3)

Specifications produit

Élément Description
Technologie optique DLP
Source lumineuse LED RGB
Résolution 640 x 480 Pixels (VGA)
Flux lumineux Up à ANSI 35 lumens
Taille de l'image projetée 152 mm ~ 1524 mm (diagonale 6" ~ 60")
Source de projection Interface MHL ou HDMI
Tension et intensité d'entrée	5V / 2A
Tension et intensité de sortie	5V / 500mA
Type de batterie Batterie Li-polymer rechargeable intégrée de 1850 mAh
Autonomie	Mode projection : jusqu'à 100 min Mode chargement : 70% (Samsung Galaxy S2)
Consommation électrique	Mode projection : 7W Mode chargement : 2.5W
Température de fonctionnement	5 °C ~ 35 °C
Dimensions (L x I x H)	132 mm x 71 mm x 14 mm
Poids	165 g
Contenu de la boîte	Pico projecteur, cable USB, adaptor HDMI,POCHETTE, manuel utiliseur

• Nous nous réservons le droit d'effectuer des changements techniques et des corrections.

Dépannage

Symptôme Point à vérifier
Le projeteur ne peut pas démarrer.	Vérifiez que la batterie est bien chargée.
L'image projetée est trop nombre. *	Utilisez le projeteur dans un environnement plus souvent. * Diminuez la taille de l'image projetée.
L'image projetée est trop floue. Ajustez z la mise au point en utilisant la molette de mise au point.
La température à la surface du projeteur est élevé.	Il est normal que l'appareil génére un peu de chaleurpendant son utilisation.
Le projeteur ne peut pas projeter ou se charger lorsqu'il est connecté à un périphérique MHL	La liste des produits supportingla technologie MHL peut être trouvée ici : http://www.mhlconsortium.org/productlist/ La compatibilité n'est pas garantie à 100% du fait que la conception de l'interface MHL peut varier d'un fabriquant à l'autre, il est recommendé de vérifier la compatibilité.
Le projeteur ne peut pas être chargeé.	Veuillez vérifier si les 3 DEL sont allumées. Si elles ne sont pas et clignotent, veuillez appuyez encore une fois sur le bouton de chargement pour quitter le mode rechargement du téléphone MHL.
Le projeteur est allumé, mais la video ne peut pas étr projectorée.	Veuillez vérifier si votre périphérique supporte l'interface MHL ou HDMI. Si où, veuillez vérifier la résolution en sortie de votre apparéil. Veuillez consulter les résolutions supportées dans l'Annexe 1 et modifier la résolution de sortie de votre apparéil.

Annexe 1:

Résolution Pour	sortie MHL Pour sortie	HDMI
640x480p 60ips v v
720x480p 60ips v v
1280x720p 60ips v v
1920x1080i 60ips v v
1920x1080p 60ips - v
720x576p 50ips v v
1280x720p 50ips v v
1920x1080i 50ips v v
1920x1080p 50ips - v
