GoProjector - Projektor AIPTEK - Kostenlose Bedienungsanleitung

Produkttyp	Pico-Projektor (Mini-Projektor)
Marke	Aiptek
Modell	GoProjector
Optische Technologie	DLP (Digital Light Processing)
Lichtquelle	RGB-LED
Native Auflösung	640 x 480 Pixel (VGA)
Lichtstrom	Bis zu 35 ANSI-Lumen
Projizierte Bildgröße	6 bis 60 Zoll (152 mm bis 1524 mm Diagonale)
Videoeingang	MHL (über mitgeliefertes Kabel) oder HDMI (über mitgelieferten Adapter)
Eingangsleistung	5 V / 2 A (über Micro-USB)
Ausgangsleistung (MHL-Ladung)	5 V / 500 mA
Akkutyp	Integrierter wiederaufladbarer Li-Polymer-Akku
Akkukapazität	1850 mAh
Projektionsbetriebsdauer	Bis zu 100 Minuten
Stromverbrauch (Projektion)	7 W
Stromverbrauch (MHL-Ladung)	2,5 W
Betriebstemperatur	5 °C bis 35 °C
Maximale relative Luftfeuchtigkeit	80 % (zwischen 5 °C und 35 °C, ohne Kondensation)
Abmessungen (B x T x H)	132 x 71 x 14 mm
Gewicht	165 g
Eingebauter Lautsprecher	Ja
Fokussierung	Manuell (Rädchen)
Bildformate	Pan & Scan (4:3), Theme (4:3), Letterbox (16:9)
Lieferumfang	Projektor, USB-Kabel, HDMI-Adapter, Transporttasche, Bedienungsanleitung
Sicherheitshinweise	Nicht direkt in die Linse schauen; Wasser vermeiden; Umgebungstemperatur 5–35 °C; nicht zerlegen
Wartung	Linse mit einem weichen, trockenen Tuch reinigen; an einem trockenen Ort aufbewahren
Reparierbarkeit	Nicht vom Benutzer reparierbar; Kundendienst kontaktieren

Häufig gestellte Fragen - GoProjector AIPTEK

Wie lade ich den Aiptek GoProjector-Projektor auf?

Schließen Sie das mitgelieferte USB-Kabel an den Micro-USB-Anschluss des Projektors und das andere Ende an einen Computer oder ein USB-Netzteil (5V/2A) an. Die vollständige Aufladung dauert etwa 5 Stunden. Die drei weißen LEDs leuchten während des Ladevorgangs und erlöschen, wenn der Akku voll ist.

Kann ich den Projektor zum Laden meines Smartphones verwenden?

Ja, wenn Ihr Telefon MHL-kompatibel ist. Schließen Sie das MHL-Kabel (mitgeliefert) an das Telefon an und drücken Sie dann die Taste Lademodus des Projektors (nachdem Sie den Projektor ausgeschaltet haben). Der Akku des Projektors (1850 mAh) kann dann Ihr Telefon mit geringer Leistung (5V/500mA) aufladen.

Wie verbinde ich mein Telefon mit dem Projektor?

Wenn Ihr Telefon über einen MHL-Anschluss verfügt, schließen Sie das mitgelieferte MHL-Kabel direkt an das Telefon und an den Micro-USB-Anschluss des Projektors an. Die Projektion startet nach einigen Sekunden automatisch. Andernfalls verwenden Sie den mitgelieferten HDMI-Adapter und ein HDMI-Kabel (nicht mitgeliefert), um ein HDMI-Gerät anzuschließen.

Was tun, wenn das projizierte Bild unscharf ist?

Verwenden Sie das Fokussierrad am Projektor. Drehen Sie es langsam, bis das Bild scharf ist.

Warum startet der Projektor nicht?

Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn die LEDs nicht leuchten, schließen Sie den Projektor an eine Stromquelle an. Wenn das Problem weiterhin besteht, drücken Sie den Netzschalter. Stellen Sie sicher, dass die Umgebungstemperatur zwischen 5 °C und 35 °C liegt.

Wie stelle ich die Lautstärke ein?

Die Lautstärke wird über das Quellgerät (Telefon, Computer) eingestellt, das mit dem Projektor verbunden ist. Wenn die Quelle keine Lautstärkeregelung hat, drücken Sie die Taste Lademodus für eine Sekunde, um die Lautstärkeleiste anzuzeigen, und verwenden Sie dann die Tasten Hoch/Runter, um die Lautstärke anzupassen.

Mein MHL-Telefon projiziert kein Bild, was tun?

Überprüfen Sie die MHL-Kompatibilität Ihres Telefons auf der Website mhlconsortium.org. Die Kompatibilität ist nicht zu 100 % garantiert. Stellen Sie sicher, dass die Ausgabeauflösung des Telefons unterstützt wird (siehe Anhang der Anleitung). Versuchen Sie, das Kabel zu trennen und wieder anzuschließen.

Heizt sich der Projektor normal auf?

Ja, es ist normal, dass das Gerät aufgrund seiner Leistung warm wird. Vermeiden Sie es, den Projektor während des Betriebs abzudecken, und lassen Sie ihn an einem gut belüfteten Ort.

Wie ändere ich das Format des projizierten Bildes?

Verwenden Sie die Taste Projektionsmodus, um zwischen drei Formaten zu wechseln: Pan & Scan (4:3, schneidet die Ränder ab), Theme (4:3, komprimiert die Ränder) und Letterbox (16:9, zeigt das gesamte Bild). Wählen Sie das für Ihre Quelle passende Format.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob die drei LEDs während des Ladevorgangs leuchten. Wenn sie blinken, befindet sich der Projektor möglicherweise im MHL-Lademodus. Drücken Sie einmal die Ladetaste, um diesen Modus zu verlassen. Verwenden Sie ein Netzteil mit 5V/2A für optimales Laden.

BEDIENUNGSANLEITUNG GoProjector AIPTEK

Sicherheitshinweise:

1. Das Gerät und das Verpackungsmaterial außerhalb der Reichweite von Kindern halten.
2. Das Netzteil nicht in Kontakt mit tropfendem oder fließendem Wasser kommt.essen und Hande vor der Benutzung abtrocknen.Keine mit Flüssigkeitengeflüllte Gegenstände, wie z.B. Vasen usw. auf oder in die Naze des Gerätesstellen.
3. Stellen Sie sicher, dass die verwendete Steckdose immer verfügbar und niemals blockiert ist. Verwenden Sie im Notfall das Netzteil, um das Gerät vom Stromnetz zu trennen.
4. Das Gerät von Flammen, wie z.B. Kerzen fernhalten und diese nicht in der Nähe des Gerätes aufstellen.
5. Das Gerät mindestens 10 cm von anderen Gegenständen entfernt halten. Stellen Sie sicher, dass die Lüftungsschlitze nicht durch Zeitungen, Tischdecken, Vorhänge usw. blockiert werden.
6. Den Projektor zu ihrer eigenen Sicherheit nicht während eines Gewitters oder Blitzschlages verwenden.
7. Relative Luftfeuchtigkeit liegt bei 5 bis 35^ , 80% (max.), nicht kondensierend.
8. Der Akku ist im Gerät integriert. Nicht auseinandernehmen oder ändern. Der Akku sollte nur von einer Fachkraft ausgetauscht werden.
9. Stellen Sie sicher, dass die Raumtemperatur innerhalb von -10 ist 55^ liegt.
10. Dieses Produkt kann während des Betriebes etwas warm werden, was normal ist.
11. Warten Sie mit der Verwendung des Geräts etwas, wenn das es von einem kalten an einen warmen Ort gebracht wurde. Kondenswasser kann das Gerät unter bestimmten Umständen zerstären. Sobald das Gerät Raumtemperatur erreicht hat, kann es ohne Risiko verwendet werden.
12. Produkt mit Vorsicht handhaben. Kontakt mit scharfen Gegenständen vermeiden. Von Gegenständen aus Metall fernhalten.
13. Den Projektor auf eine flache Unterlage stellen. Stöße oder ein Herunterfallen auf den Boden führt wahrscheinlich zu Schäden des Produktes.
14. Das Produkt nicht fallen,Listen oder auseinandernehmen,da sonst die Gewährleistung erlischt.Das Öffnen oder Entfernen von Abdeckungen kann sie gefährlichen Spannungen und anderen Risiken aussetzen.Alle Wartungsarbeiten von Fachpersonal durchführungn listed.
15. Nur vom Hersteller empfohlenes Zubehor verwenden.
16. Sowohl das Produkt als auch das Benutzerhandbuch unterliegen fortlaufenden Verbesserungen oder Ergänzungen ohne vorherige Mitteilung.
17. Nicht direkt in das Objektiv des Projektors sehen.

Wenn die Lebensdauer des Produkts zu Ende kommt, lassen Sieitte möglichst alle Komponenten recycleln.itte recycleln Sie thesees Produkt ordnungsgemäß, wenn es nicht mehr verwendet werden kann. Es kann nicht als Haushaltsmull behandelt werden. Es muss separat uber die verfügbaren Rücknahme- und Sammelsysteme entsorgt werden.

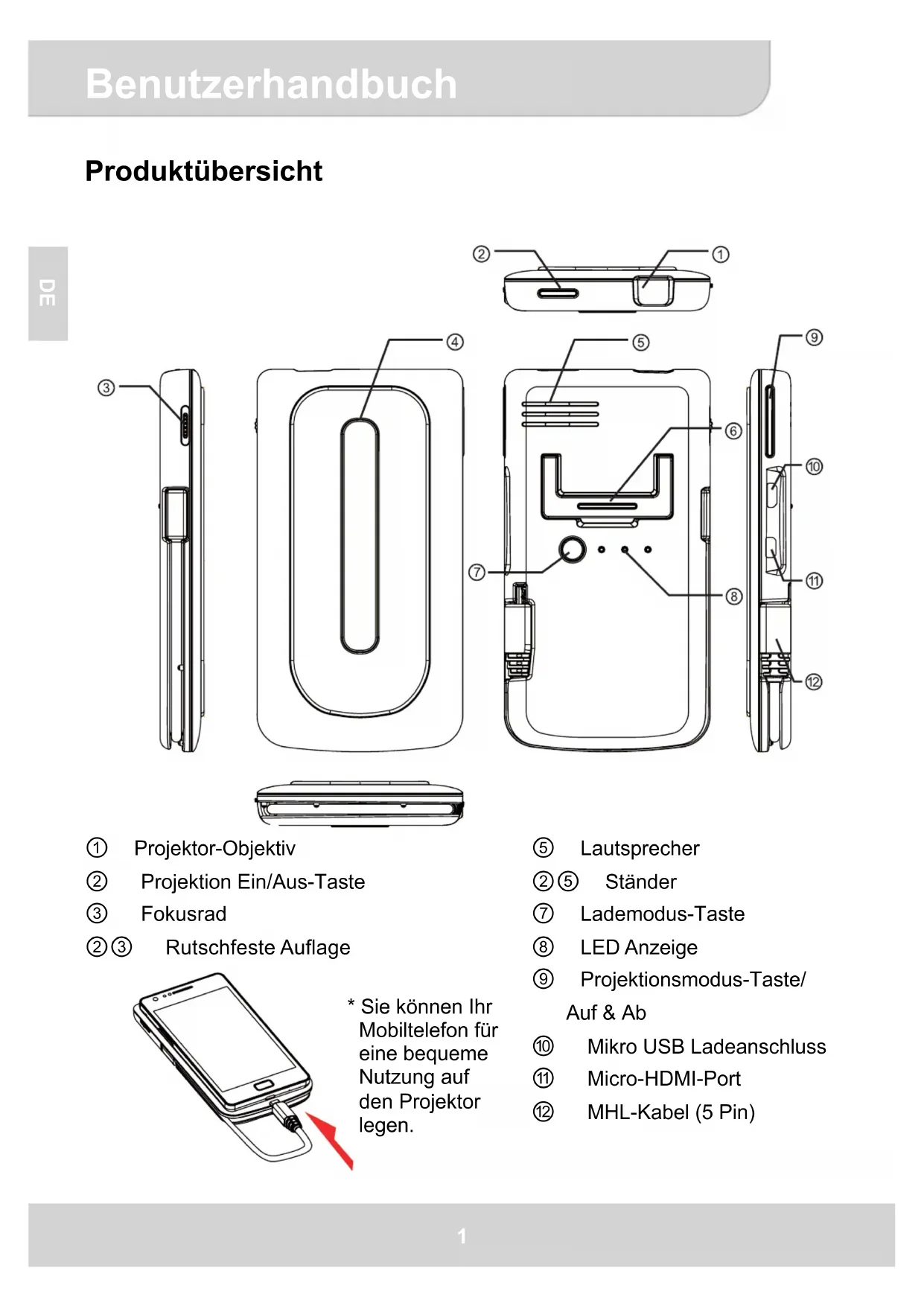

(FR)

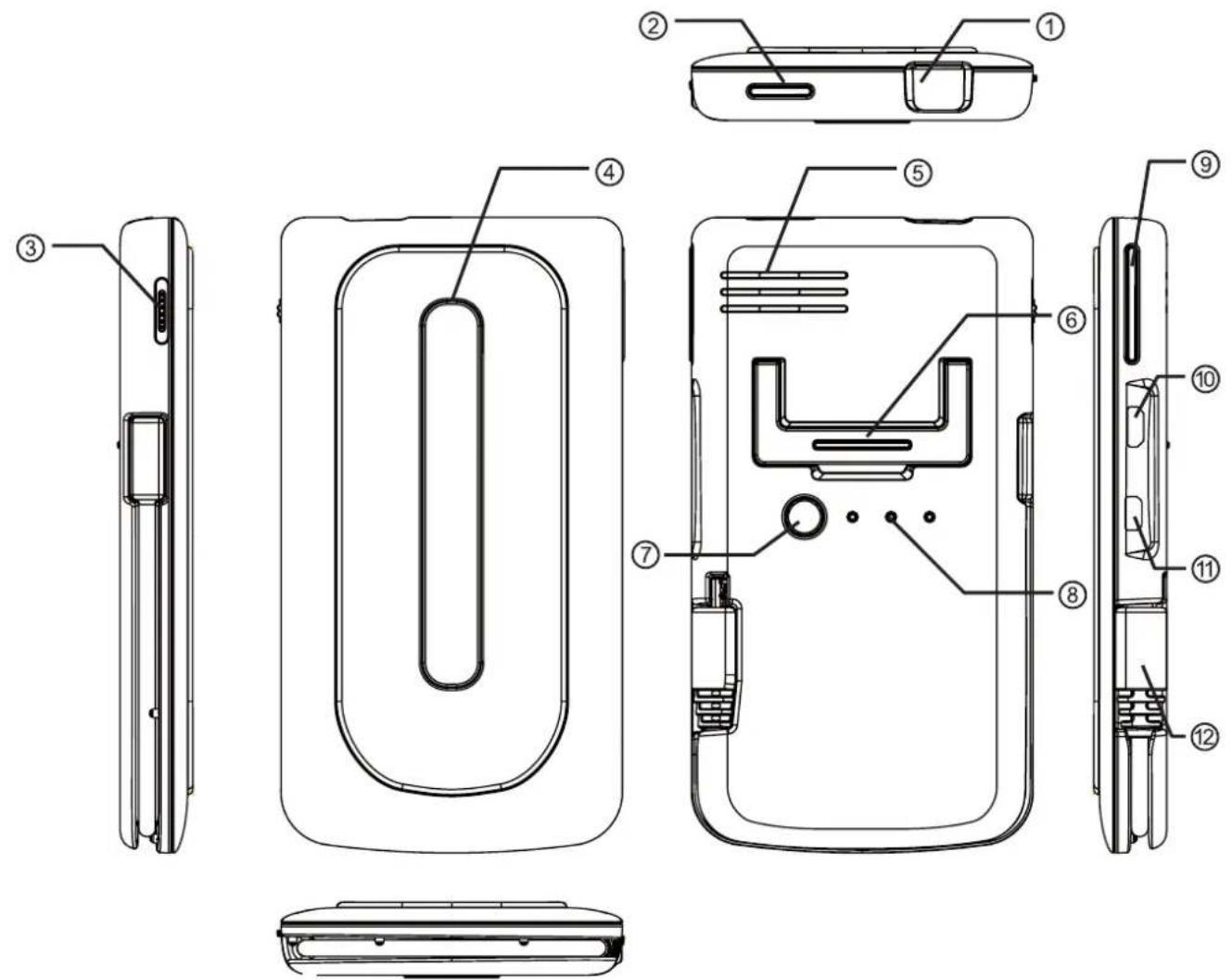

① Projektor-Objektiv
② Projektion Ein/Aus-Taste
③ Fokusrad
②③ Rutschfeste Auflage

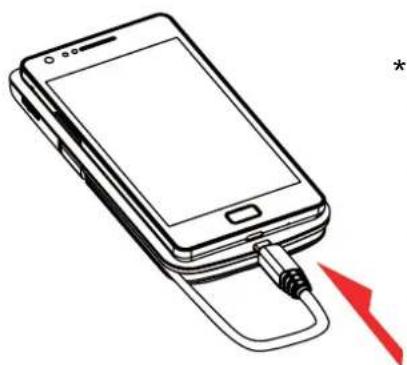

• Sie können Ihr Mobiltelefon für eine bequeme Nutzung auf den Projektor legen.

(5) Lautsprecher
② ⑤ Stander
⑦ Lademodus-Taste
⑧ LED Anzeige
Projektionsmodus-Taste/Auf & Ab
Mikro USB Ladeanschluss
⑪ Micro-HDMI-Port
MHL-Kabel (5 Pin)

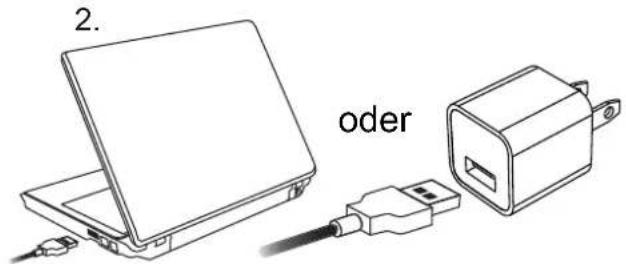

Das Produkt aufladen

Schließen Sie ein Ende des beiliegenden USB-Kabels an den Micro-USB-Port des Produktes an und das andere Ende an einen PC/Notebook oder das USB-Netzteil eines Smartphones.

• Der Projektor ist nach 5 Stunden vollständig aufgeladen. Die LED-Anzeige erlischt.

1.

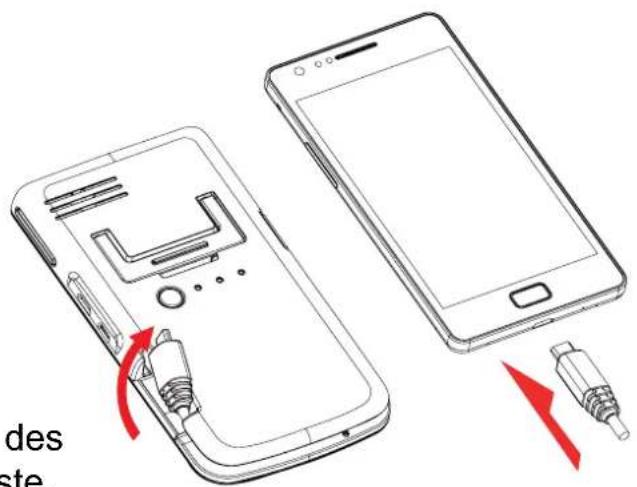

Aufladung eines MHL-fahigen Telefons

Der interne Akku des Projektors kann nicht nur zur Projektion verwendet werden, sondern auch MHL-fähige Mobiltelefon e aufladen.

1.itte schalten Sie den projektor aus, bevor Sie ein MHL-fahiges Telefon aufladen.
2. Stecken Sie das MHL-Kabel in den MHL-Port Ihres Mobiltelefons.
3. Drücken Sie die Lademodus-Taste, um die Aufladung zu starten.

• Nur MHL-fähige Geräte konnen über den internen Akku des Projektors aufgeladen werden.
• Bitte drücken Sie nach dem Laden des MHL-Telefons die Lademodus-Taste.

LED Anzeige

LED Status Anzeige
3 weißLEDs leuchten Ladesstand liegt zwischen 80% und 100%
2 weißLEDs leuchten Ladesstand liegt zwischen 45% und 80%
1 weißLED leuchtet Ladestand liegt zwischen 10% und 45%
1 weißLED blinkt Ladestand beträgt weniger als 10%
LED Fortlaufend Projector wird aufgeladen
3 weißLED's blinken MHL-fähiges Mobiltelefon aufladen

Den Projektorein/ausschalten

Drücken Sie 3 Sekunden lang auf die Projektion Ein/Aus-Taste, um den Projektor Ein- oder Auszuschalten.

• Es ist normal, dass das Gerät wegen der hohen Leistungsaufnahme warm wird.
• Projektionszeit kann bei unterschiedlicher Signalquelle abweichen.

Anschluss des Gerätes

1. MHL-fähige Mobiltelefone

Steen Sie das beiliegende MHL-Kabel einfach in den MHL-Port Ihres Mobiltelefons. Das Telefon wird den Projektor automatisch erkennen und das Bild nach einigen Sekunden projizieren.

• Bette nicht gewaltsam am MHL-Kabelziehen.

• Sie können ein MHL-Veränderungskabel (optionales Zubehör) verwenden, um den Anwendungsbereich zu vergrößern.

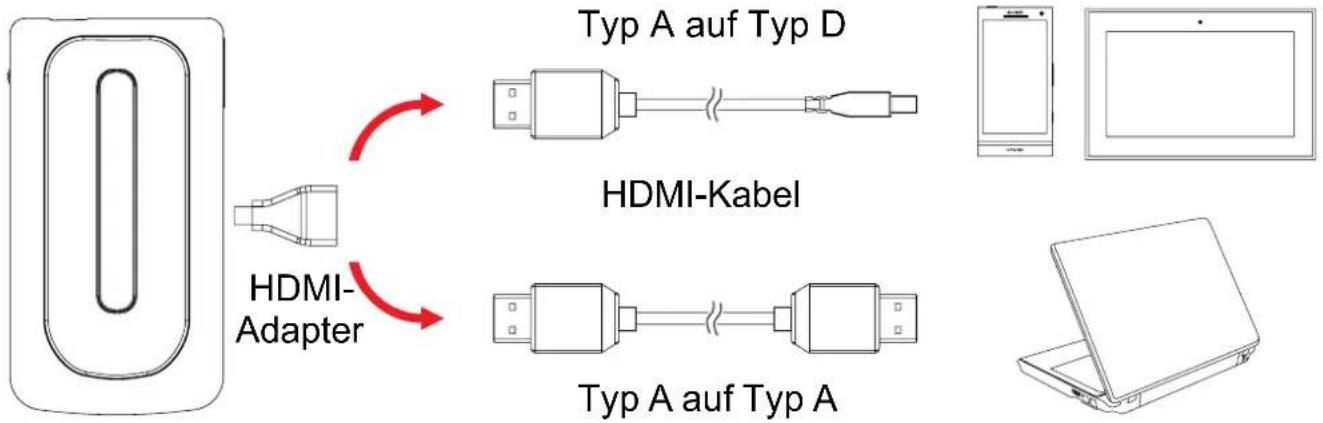

• HDMI-Geräte

Verwenden Sie den HDMI-Adapter sowie ein optionales HDMI-Kabel, um das

HDMI-Ausgabegerät mit dem Micro HDMI-Eingang des Projektors zu verbinden. Die Projektion wird nach einigen Sekunden automatisch starten.

• HDMI-Kabel sind nicht im Lieferumfang enthalten.

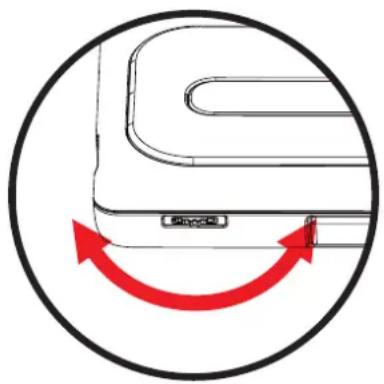

Einstellen des fokus

Stellen Sie den Fokus durch Verwendung des Fokusrades ein, um einscharfes und klares Bild zu erhalten.

Lautstärksteuerung

Bitte verwenden Sie Ihr Quellgerät, um die Lautstärke einzustellen. Wenn dies nicht möglich ist, drücken Sie eine Sekunde lang die Lademodus-Taste bis die Lautstärkeleiste auf dem Bildschirm angezeigt wird. Mit Auf / Ab-Taste konnen Sie die Lautstärke einstellen.

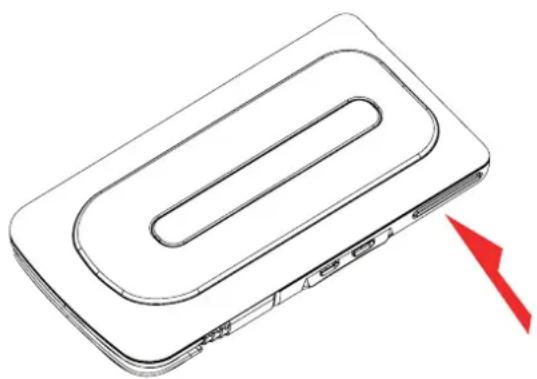

Seitenverhältnis einstellen

Wenn das Bild gestrekt ist oder nicht im richtigen Format angezeigt wird, ist das Ausgabeformat des Wiedergabegerates anders als die Eingangseinstellungen des Projektors. Verwenden Sie die Projektionsmodustaste, um zwischen den folgenden Seitenverhältnissen zu wechseln:

(1) 4:3 Pan and Scan: Das Seitenverhältnis ist 4:3. Beide Seitenkanten werden abgeschritten, um die Bildmitte zu vergroßern.
(2) 4:3 Theme: Das Seitenverhältnis ist 4:3. Das Mittenverhältnis wird beibehalten und das Seitenverhältnis für andere Seitenkanten verkleinert.
(3) 16:9 Letterbox: Das Seitenverhältnis ist 16:9. Das Bild wird herunterskaliert, um als vollständiges 16:9 Originalbild angezeigt werden zu können.

Abbildungen der drei verschiedene Projektkomod:
Smartphone (Quelle) Bildschirm	Projektionsbildschirm
16:9 Seitenverhältnis	Pan & Scan (4:3)
	Letterbox (16:9)
	Motivmodus (4:3)

Technische Daten

Element Beschreibung
Optische Technologie DLP
Lichtquelle	RGB LED
Auflösung 640 x 480 Pixel (VGA)
Helligkeit Bis zu ANSI 35 Lumen
Projektion Bildgroße 152 mm ~	1524 mm (6" ~ 60" Diagonale)
Projektriesuelle	MHL oder HDMI Schnittstelle
Eingangsleistung	5V / 2 A
Ausgangsleistung	5V / 500 mA
Akkutyp	Integrierter Akku 1850 mAh, Li-Polymer
Batterielaufzeit Projektkommodus: bis zu 100min Lademodus: 70% (Samsung Galaxy S2)
Stromverbrauch	Projektnismodus: Lademodus: 2.5W
Betriebstemperatur	5 °C ~ 35 °C
Abmessungen (L x B x H)	132 mm x 71 mm x 14 mm
Gewicht	165 g
Lieferumfang	Pico Projektor, USB-Kabel, HDMI-Adapter, Tasche, Handbuch

• Wir behalten uns das Recht für technische Änderungen und Fehler vor.

Fehlerbehebung

Symptom Prüfpunkt
Der Projektor kann nicht eingeschaltet werden.	Stellen Sie sichere, dass der Akku voll aufgeladen ist.
Das projizierte Bild ist zu dunkel.	* Verwenden Sie den Projektor in einer dunkleren Umgebung. * Verringern Sie die Höhe des projizierten Bildes.
Das projizierte Bild ist zu verschwommen.	Stellen Sie den Fokus über das Fokusrad ein.
Die Oberfläche des Projektors ist warm.	Während des Betriebes des Projektors ist es normal, wenn er sich etwas erwärmt.
Projektion und das Aufladen Funktioniert mit MHL-Geräten nicht	Liste der entwickelten MHL-Gerätefinden Sie hier: http://www.mhlconsortium.org/productlist/ Es kann keine 100% Kompatibilität gewährleistet werden, da sich das Design der MHL-Schnittstelle je nach Hersteller unterscheiden kann. Wir empfehlen vor dem Kauf eines neuen Gerätes die Kompatibilität überprüfen.
Der Projektor kann nicht aufgeladen werden.	Bitte prufen Sie, ob die LED-Anzeige leuchtet. Wenn die Anzeige blinkt, drücken Sieitte erneut die Lademodus-Taste, um den Lademodus des MHL-Gerätes zu beenden.
Der Projektor ist eingeschaltet, aber das Bild kann nicht projiziert werden.	Bitte prufen Sie, ob Ihr Telefon die MHL-oder HDMI-Schnittstelle entwicktzt. Wenn ja, prufen Sieitte die Auflösung des Quellengerätes. Der Projektor kann kein Bild ausgegeben, wenn die Auflösung nicht den folgenden entwicktzen Auflösungen entspricht (Anhang 1).itte stellen Sie die Auflösung des Geräteausgangs ein.

Anhang 1:

Auflösung	MHL-Eingang	HDMI-Eingang
640x480p 60fps v v
720x480p 60fps v v
1280x720p 60fps v v
1920x1080i 60fps v v
1920x1080p 60fps - v
720x576p 50fps v v
1280x720p 50fps v v
1920x1080i 50fps v v
1920x1080p 50fps - v
