BEDIENUNGSANLEITUNG MobileCinema A50P AIPTEK

Sicherheitshinweise:

1. Das Gerät und das Verpackungsmaterial außerhalb der Reichweite von Kindern halten.
2. Das Netzteil nicht in Kontakt mit tropfendem oder fließendem Wasser kommen lassen und Hände vor der Benutzung abtrocknen. Keine mit Flüssigkeiten gefüllte Gegenstände, wie z.B. Vasen usw. auf oder in die Nähe des Gerätes stellen.
3. Stellen Sie sicher, dass die verwendete Steckdose immer verfügbar und niemals blockiert ist. Verwenden Sie im Notfall das Netzteil, um das Gerät vom Stromnetz zu trennen.
4. Das Gerät von Flammen, wie z.B. Kerzen fernhalten und diese nicht in der Nähe des Gerätes aufstellen.
5. Das Gerät mindestens 10 cm von anderen Gegenständen entfernt halten. Stellen Sie sicher, dass die Lüftungsschlitze nicht durch Zeitungen, Tischdecken, Vorhänge usw. blockiert werden.
6. Den Projektor zu Ihrer eigenen Sicherheit nicht während eines Gewitters oder Blitzschlages verwenden.
7. Relative Luftfeuchtigkeit liegt bei 5 bis 35°C, 80% (max.), nicht kondensierend.
8. Der Akku ist im Gerät integriert. Nicht auseinander nehmen oder ändern. Der Akku sollte nur von einer Fachkraft ausgetauscht werden.
9. Stellen Sie sicher, dass die Raumtemperatur innerhalb von -10 ist \~ 55°C liegt.
10. Dieses Produkt kann während des Betriebes etwas warm werden, was normal ist.
11. Warten Sie mit der Verwendung des Geräts etwas, wenn das es von einem kalten an einen warmen Ort gebracht wurde. Kondenswasser kann das Gerät unter bestimmten Umständen zerstören. Sobald das Gerät Raumtemperatur erreicht hat, kann es ohne Risiko verwendet werden.
12. Produkt mit Vorsicht handhaben. Kontakt mit scharfen Gegenständen vermeiden. Von Gegenständen aus Metall fernhalten.
13. Den Projektor auf eine flache Unterlage stellen. Stöße oder ein Herunterfallen auf den Boden führt wahrscheinlich zu Schäden des Produktes.
14. Das Produkt nicht fallen lassen oder auseinander nehmen, da sonst die Gewährleistung erlischt. Das Öffnen oder Entfernen von Abdeckungen kann sie gefährlichen Spannungen und anderen Risiken aussetzen. Alle Wartungsarbeiten von Fachpersonal durchführen lassen.
15. Nur vom Hersteller empfohlenes Zubehör verwenden.
16. Sowohl das Produkt als auch das Benutzerhandbuch unterliegen fortlaufenden Verbesserungen oder Ergänzungen ohne vorherige Mitteilung.
17. Nicht direkt in das Objektiv des Projektors sehen.

Wenn die Lebensdauer des Produkts zu Ende kommt, lassen Sie bitte möglichst alle Komponenten recyceln. Bitte recyceln Sie dieses Produkt ordnungsgemäß, wenn es nicht mehr verwendet werden kann. Es kann nicht als Haushaltsmüll behandelt werden. Es muss separat über die verfügbaren Rücknahme- und Sammelsysteme entsorgt werden.

(FR)

① Projektor-Objektiv
② Projektion Ein/Aus-Taste
③ Fokusrad
②③ Rutschfeste Auflage

* Sie können Ihr Mobiltelefon für eine bequeme Nutzung auf den Projektor legen.

⑤ Lautsprecher
②⑤ Ständer
⑦ Lademodus-Taste
⑧ LED Anzeige
⑨ Projektionsmodus-Taste/Auf & Ab
⑩ Mikro USB Ladeanschluss
⑪ Micro-HDMI-Port
⑫ MHL-Kabel (5 Pin)

Benutzerhandbuch

Das Produkt aufladen

Schließen Sie ein Ende des beiliegenden USB-Kabels an den Micro-USB-Port des Produktes an und das andere Ende an einen PC/Notebook oder das USB-Netzteil eines Smartphones.

* Der Projektor ist nach 5 Stunden vollständig aufgeladen. Die LED-Anzeige erlischt.

1.

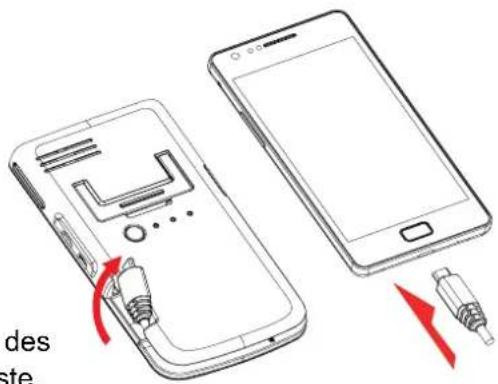

Aufladung eines MHL-fähigen Telefons

Der interne Akku des Projektors kann nicht nur zur Projektion verwendet werden, sondern auch MHL-fähige Mobiltelefone aufladen.

1. Bitte schalten Sie den projektor aus, bevor Sie ein MHL-fähiges Telefon aufladen.
2. Stecken Sie das MHL-Kabel in den MHL-Port Ihres Mobiltelefons.

3. Drücken Sie die Lademodus-Taste, um die Aufladung zu starten.

4. Nur MHL-fähige Geräte können über den internen Akku des Projektors aufgeladen werden.

5. Bitte drücken Sie nach dem Laden des MHL-Telefons die Lademodus-Taste.

des ste.

LED Anzeige

LED Status Anzeige
3 weiße LEDs leuchten Ladestand liegt zwischen 80% und 100%
2 weiße LEDs leuchten Ladestand liegt zwischen 45% und 80%
1 weiße LED leuchtet Ladestand liegt zwischen 10% und 45%
1 weiße LED blinkt Ladestand beträgt weniger als 10%
LED Fortlaufend Projector wird aufgeladen
3 weiße LED’s blinken MHL-fähiges Mobiltelefon aufladen

Benutzerhandbuch

Den Projektor ein/ausschalten

Drücken Sie 3 Sekunden lang auf die Projektion Ein/Aus-Taste, um den Projektor Ein- oder Auszuschalten.

* Es ist normal, dass das Gerät wegen der hohen Leistungsaufnahme warm wird.
* Projektionszeit kann bei unterschiedlicher Signalquelle abweichen.

Anschluss des Gerätes

1. MHL-fähige Mobiltelefone

Stecken Sie das beiliegende MHL-Kabel einfach in den MHL-Port Ihres Mobiltelefons. Das Telefon wird den Projektor automatisch erkennen und das Bild nach einigen Sekunden projizieren.

* Bitte nicht gewaltsam am MHL-Kabel ziehen.
* Sie können ein MHL-Verlängerungskabel (optionales Zubehör) verwenden, um den Anwendungsbereich zu vergrößern.

Verwenden Sie den HDMI-Adapter sowie ein optionales HDMI-Kabel, um das HDMI-Ausgabegerät mit dem Micro HDMI-Eingang des Projektors zu verbinden. Die Projektion wird nach einigen Sekunden automatisch starten.

* HDMI-Kabel sind nicht im Lieferumfang enthalten.

Typ A auf Typ D HDMI-Kabel Typ A auf Typ A HDMI-Adapter

Benutzerhandbuch

Einstellen des fokus

Stellen Sie den Fokus durch

Verwendung des Fokusrades ein, um ein scharfes und klares Bild zu erhalten.

Bitte verwenden Sie Ihr Quellgerät, um die Lautstärke einzustellen. Wenn dies nicht möglich ist, drücken Sie eine Sekunde lang die Lademodus-Taste bis die Lautstärkeleiste auf dem Bildschirm angezeigt wird. Mit Auf / Ab-Taste können Sie die Lautstärke einstellen.

Seitenverhältnis einstellen

Wenn das Bild gestreckt ist oder nicht im richtigen Format angezeigt wird, ist das Ausgabeformat des Wiedergabegerätes anders als die Eingangseinstellungen des Projektors. Verwenden Sie die Projektionsmodustaste, um zwischen den folgenden Seitenverhältnissen zu wechseln:

(1) 4:3 Pan and Scan: Das Seitenverhältnis ist 4:3. Beide Seitenkanten werden abgeschnitten, um die Bildmitte zu vergrößern.

(2) 4:3 Theme: Das Seitenverhältnis ist 4:3. Das Mittenverhältnis wird beibehalten und das Seitenverhältnis für beide Seitenkanten verkleinert.

(3) 16:9 Letterbox: Das Seitenverhältnis ist 16:9. Das Bild wird herunterskaliert, um als vollständiges 16:9 Originalbild angezeigt werden zu können.

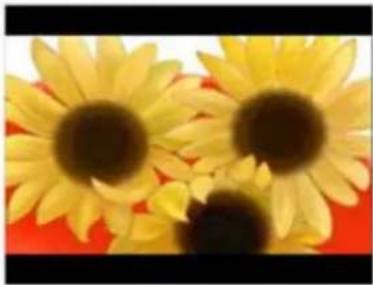

Abbildungen der drei verschiedenen Projektionsmodi:
Smartphone (Quelle) Bildschirm	Projektionsbildschirm
16:9 Seitenverhältnis	Pan & Scan (4:3)
	Letterbox (16:9)
	Motivmodus (4:3)

Benutzerhandbuch

Technische Daten

Element Beschreibung
Optische Technologie DLP
Lichtquelle	RGB LED
Auflösung 640 x 480 Pixel (VGA)
Helligkeit Bis zu ANSI 35 Lumen
Projektion Bildgröße 152 mm ~	1524 mm(6" ~ 60" Diagonale)
Projektionsquelle	MHL oder HDMI Schnittstelle
Eingangsleistung	5V / 2 A
Ausgangsleistung	5V / 500 mA
Akkutyp	IntegrierterAkku 1850 mAh, Li-Polymer
Batterielaufzeit Projektionsmodus: bis zu 100minLademodus: 70% (Samsung Galaxy S2)
Stromverbrauch	Projektionsmodus:Lademodus: 2.5W
Betriebstemperatur	5 °C ~ 35 °C
Abmessungen (L x B x H)	132 mm x 71 mm x 14 mm
Gewicht	165 g
Lieferumfang	Pico Projektor, USB-Kabel,HDMI-Adapter, Tasche, Handbuch

DE

wiederaufladba

7W

* Wir behalten uns das Recht für technische Änderungen und Fehler vor.

Benutzerhandbuch

Fehlerbehebung

Symptom Prüfpunkt
Der Projektor kann nicht eingeschaltet werden.	Stellen Sie sicher, dass der Akku voll aufgeladen ist.
Das projizierte Bild ist zu dunkel.	* Verwenden Sie den Projektor in einer dunkleren Umgebung.* Verringern Sie die Größe des projizierten Bildes.
Das projizierte Bild ist zu verschwommen.	Stellen Sie den Fokus über das Fokusrad ein.
Die Oberfläche des Projektors ist warm.	Während des Betriebes des Projektors ist es normal, wenn er sich etwas erwärmt.
Projektion und das Aufladen funktioniert mit MHL-Geräten nicht	Liste der unterstützten MHL-Geräte finden Sie hier:http://www.mhlconsortium.org/productlist/Es kann keine 100% Kompatibilität gewährleistet werden, da sich das Design der MHL-Schnittstelle je nach Hersteller unterscheiden kann. Wir empfehlen vor dem Kauf eines neuen Gerätes die Kompatibilität überprüfen.
Der Projektor kann nicht aufgeladen werden.	Bitte prüfen Sie, ob die LED-Anzeige leuchtet. Wenn die Anzeige blinkt, drücken Sie bitte erneut die Lademodus-Taste, um den Lademodus des MHL-Gerätes zu beenden.
Der Projektor ist eingeschaltet, aber das Bild kann nicht projiziert werden.	Bitte prüfen Sie, ob Ihr Telefon die MHL-oder HDMI-Schnittstelle unterstützt.Wenn ja, prüfen Sie bitte die Auflösung des Quellengerätes. Der Projektor kann kein Bild ausgeben, wenn die Auflösung nicht den folgenden unterstützten Auflösungen entspricht (Anhang 1). Bitte stellen Sie die Auflösung des Geräteausgangs ein.

Benutzerhandbuch

Anhang 1:

Auflösung	MHL-Eingang	HDMI-Eingang
640x480p 60fps v v
720x480p 60fps v v
1280x720p 60fps v v
1920x1080i 60fps v v
1920x1080p 60fps - v
720x576p 50fps v v
1280x720p 50fps v v
1920x1080i 50fps v v
1920x1080p 50fps - v
