Type product	Picoprojector
Merk	AIPTEK
Model	MobileCinema A50P
Optische technologie	DLP
Lichtbron	RGB-LED
Native resolutie	640 x 480 pixels (VGA)
Helderheid	Tot 35 ANSI-lumen
Projectiegrootte	152 mm tot 1524 mm (diagonaal 6" tot 60")
Ingang interface	MHL of HDMI
Ingangsvoeding	5V/2A (USB)
Uitgangsvoeding	5V/500mA (opladen telefoon via MHL)
Batterijtype	Oplaadbare Li-Polymeer 1850 mAh
Projectie-autonomie	Tot 100 minuten
Stroomverbruik (projectie)	7 W
Stroomverbruik (opladen)	2,5 W
Bedrijfstemperatuur	5 °C tot 35 °C
Afmetingen (L x B x H)	132 x 71 x 14 mm
Gewicht	165 g
Ingebouwde luidspreker	Ja
Scherpstelling	Handmatig (wieltje)
Weergavemodi	4:3 Pan & Scan, 4:3 Theme, 16:9 Letterbox
Inhoud doos	Projector, USB-kabel, HDMI-adapter, opbergtas, handleiding
Onderhoud	Reinigen met een zachte, droge doek; vermijd contact met water
Veiligheid	Niet rechtstreeks in de lens kijken; gebruiken in een droge en goed geventileerde omgeving
Repareerbaarheid	Niet repareerbaar door de gebruiker; neem contact op met de klantenservice

Veelgestelde vragen - MobileCinema A50P AIPTEK

Hoe laad ik de MobileCinema A50P-projector op?

Sluit de meegeleverde USB-kabel aan op de Micro USB-poort van de projector en op een netadapter (5V/2A) of een computer. Het volledig opladen duurt ongeveer 5 uur. De drie witte LED's gaan uit wanneer de batterij vol is.

Hoe verbind ik mijn telefoon met de projector?

Als uw telefoon compatibel is met MHL, gebruik dan de meegeleverde MHL-kabel. Sluit deze aan op de MHL-poort van de telefoon en op de projector. De projectie start automatisch. Gebruik anders een HDMI-adapter (inbegrepen) en een HDMI-kabel (niet inbegrepen) om een apparaat met HDMI-uitgang aan te sluiten.

Hoe stel ik het beeld scherp?

Gebruik het scherpstelwieltje op de projector om een scherp beeld te krijgen.

Wat is de batterijduur tijdens projectie?

De batterijduur is ongeveer 100 minuten in projectiemodus. Dit kan variëren afhankelijk van de bron.

Kan ik mijn telefoon opladen met de batterij van de projector?

Ja, als uw telefoon compatibel is met MHL. Schakel eerst de projector uit, sluit de MHL-kabel aan en druk vervolgens op de laadknop. De projector kan tot 5V/500mA leveren.

Waarom is het geprojecteerde beeld donker?

Gebruik de projector in een donkerdere omgeving of verklein de grootte van het geprojecteerde beeld. De maximale helderheid is 35 ANSI-lumen.

Waarom is het beeld wazig?

Pas het scherpstelwieltje aan totdat u een scherp beeld krijgt.

Hoe stel ik het volume in?

Gebruik de volumeregeling van uw bronapparaat. Als die niet regelbaar is, houd de laadknop één seconde ingedrukt om de volumebalk weer te geven en gebruik dan de Omhoog/Omlaag-knoppen.

Welke weergaveformaten zijn beschikbaar?

U kunt schakelen tussen drie modi: 4:3 Pan & Scan, 4:3 Theme en 16:9 Letterbox met de knop Projectiemodus.

Wat moet ik doen als de projector niet inschakelt?

Controleer of de batterij is opgeladen. Als deze leeg is, laad hem dan minstens 5 uur op. Als de LED-indicator knippert, druk dan opnieuw op de laadknop om de telefoonlaadmodus te verlaten.

GEBRUIKSAANWIJZING MobileCinema A50P AIPTEK

Als het einde van de levensduur van het product is bereikt, moet u alle mogelijke componenten recyclen. Batterijen en oplaadbare batterijen mogen niet bij het huishoudelijke afval worden gegooid. Lever ze af bij uw lokale dienst voor recycling. Samen kunnen we helpen bij de bescherming van het milieu.

(BPT)

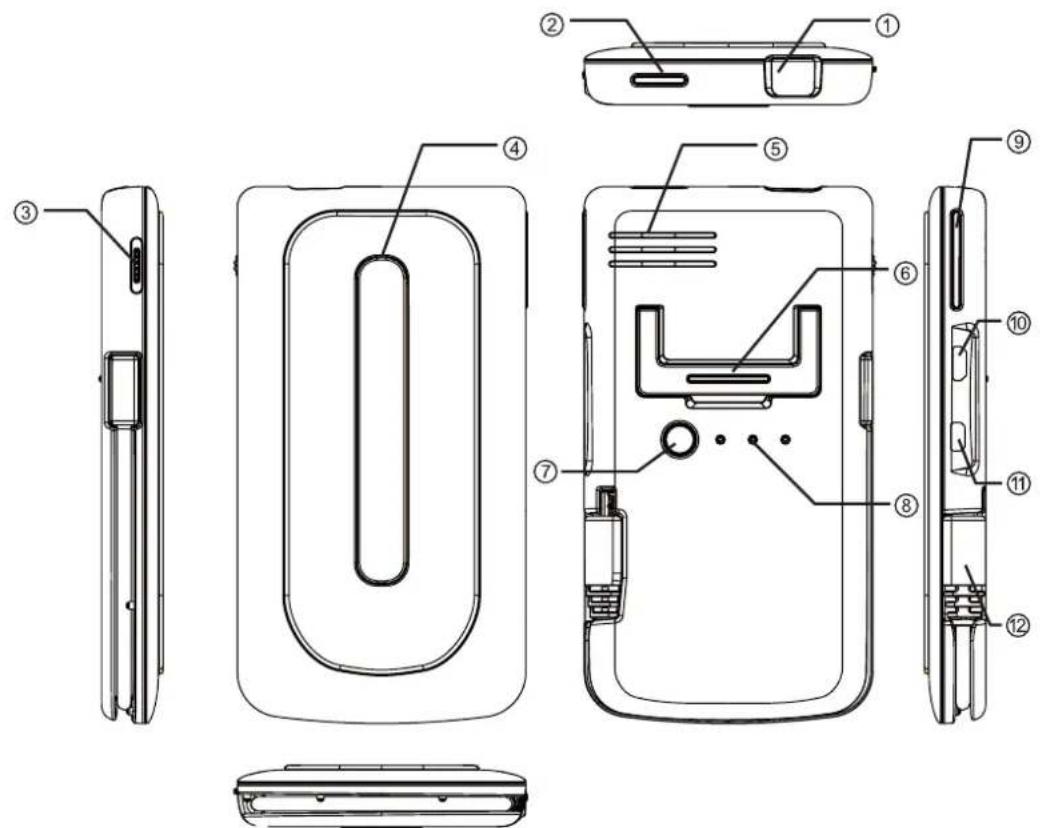

Aan de slag Onderdelen van de projector

① Projector Lens
② Projectie aan/uit toets
③ Focus Wiel
②③ Anti-slip matje

* Uw kunt uw mobiele foon boven op de projector plaatsen voor eenvoudig gebruik.

⑤ Luidspreker
②⑤ Standaard
⑦ Oplaadmodus
⑧ LED indicatie
⑨ Projectie modus/Omhoog & omlaag
⑩ Micro USB Oplaadpoort
⑪ Micro HDMI poort
⑫ MHL kabel (5 pinnen)

Handleiding

Het product opladen

Verbind een eind van de gebundelde USB kabel met de micro usb poort van het product en het andere eind met pc/notebook of Smart phone usb netadapter voor opladen.

* Na 5 uur is de projector geheel opgeladen, het LED lampje schakelt dan uit.

1.

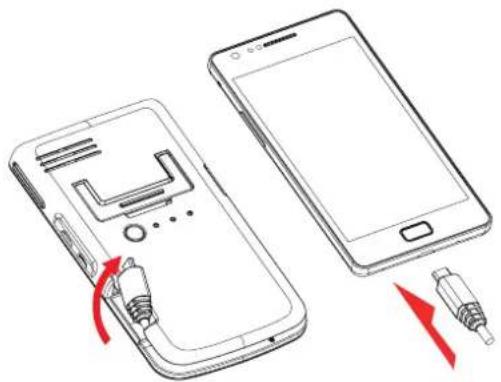

Uw MHL ingeschakelde telefoon opladen

De interne batterij van de projector kan niet alleen voor projectie worden gebruikt, maar ka nook uw MHL ingeschakeld mobiel apparaat opladen.

1. Zet de projector uit voordat de MHL ingeschakelde telefoon wordt opgeladen.

2. Steek de MHL kabel in de MHL poort van uw mobiele telefoon.

3. Druk op de oplaad modus toets om te beginnen met opladen.

- Alleen ingeschakelde MHL apparaten kunnen worden opgeladen met de ingebedde batterij van de projector.

- Druk op de oplaad toets nadat de MHL telefoon is opgeladen.

LED Stand Indicatie
3 witte LED's aan Voedingscapaciteit is tussen 80% tot 100%
2 witte LED's aan Voedingscapaciteit is tussen 45% tot 80%
1 witte LED's aan Voedingscapaciteit is tussen 10% tot 45%
1 witte LED's knippert Voedingscapaciteit minder dan 10%
LED's Lopen Projector is opgeladen
3 witte LED's knipperen MHL ingeschakelde mobiele foon opladen

Handleiding

De projector aan/uit schakelen

Druk op de projectie aan/uit toets voor 3 seconden om de projector AAN of UIT te zetten.

* Het is normaal dat het apparaat warm wordt vanwege de hoge werkzaamheid.
* De projector tijd is verschillend en hangt af van het bron verschil.

Projector verbinden met uw apparaten

1. MHL ingeschakelde mobiele telefoons Steek de ingebedde MHL kabel in de MHL poort van uw mobiele foon. De telefoon ontdekt vanzelf de projector en projecteert het beeld na een paar seconden.

* Trek niet te hard aan de MHL kabel.
* U kunt de MHL verlengkabel gebruiken (optioneel onderdeel) om de ingebouwde MHL kabel te verlengen voor gebruiksvriendelijkheid.

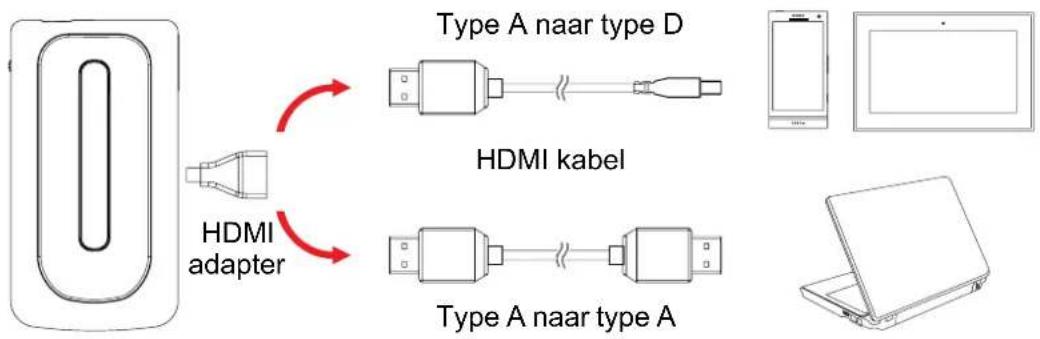

Gebruik de HDMI adapter en optionele HDMI kabel om uw HDMI uit apparaat te verbinden met de MicroHDMI poort van de projector. De projector start na een paar seconden vanzelf.

* HDMI kabels zijn niet inbegrepen in de verpakking.

Handleiding

Focus instellen

Stel de focus af met gebruik van het focus wiel voor een scherp en duidelijk beeld.

Geluidssterkte regelen

Gebruik uw bronapparaat om het volume af te stellen. Mocht het volume van het bronapparaat niet afstelbaar zijn, druk dan de Oplaad modus een seconde in totdat de volume balk op het scherm is weergegeven. Gebruik de Omhoog/Omlaag toets om het volume af te stellen.

Aspect ratio afstellen

Wanneer het beeld uitgestrekt is of niet het juiste formaat weergeeft, wijkt het uitvoer formaat van uw afspelend apparaat af van de invoer instellingen van de projector. Gebruik de projectie modus toets om de volgende aspect ratio's te wisselen:

(1) 4:3 Pan en Scan: Beeld ratio is 4:3, dit snijdt de randen aan beide kanten af om het centraal beeld te vergroten.

(2) 4:3 Theme: Beeld ratio is 4:3, het behoudt de central ratio en compresseert de beeld ratio aan de randen van beide kanten.

(3) 16:9 Letterbox: Beeld ratio is 16:9, het verkleint om het gehele 16:9 origineel beeld weer te geven.

Illustratie voor de drie soorten projectiemodussen:
Smartphone (Source) Scherm	Projectie scherm
16:9 Aspect Ratio	Panorama (4:3)
	Letterbox (16:9)
	Thema modus (4:3)

Handleiding

Product specificaties

Item Omschrijving
Optische technologie DLP
Lichtbron	RGB LED
Resolutie 640 x 480 Pixels	(VGA)
Luminous Flux Op tot ANSI	35 lumens
Projectie beeldgrootte 152 mm ~ 1524 mm (6" ~ 60" Diagonaal)
Projectiebron MHL of HDMI interface
Spanningsinvoer	5V / 2A
Spanningsuitvoer	5V / 500mA
Batterijtype	Geintegreerde oplaadbare batterij 1850 mAh
Batterij levensduur Projectiemodus: tot 100 minOplaadmodus: 70% (Samsung Galaxy S2)
Voedingsverbruik	Projectiemodus: 7WOplaadmodus: 2.5W
Gebruikstemparatuur	5 °C ~ 35 °C
Afmetingen (L x W x H)	132 mm x 71 mm x 14 mm
Gewicht	165 g
Inhound verpakking	Pico Projector, USB kabel,HDMI-adapter, zakje,gebruikershandleiding

* We behouden het recht voor technische wijzigingen en fouten.

Handleiding

Problemen oplossen

Symptoom Controlepunt
De projector kan niet aangezet worden.	Controleer of de batterij geheel is opgeladen.
Het geprojecteerd beeld is te donker.	* Gebruik de projector in een omgeving die donkerder is.* Verklein de grootte van de afbeelding.
Het geprojecteerde beeld is te wazig.	Stel de focus in met het focus wiel.
De temperatuur van het oppervlak van de projector is warm.	Het is normaal dat deze projector een beetje hitte genereert tijdens gebruik.
De projector kan niet projecteren van of MHL apparaten opladen	De MHL ondersteunde productlijst kan worden gevonden op:http://www.mhlconsortium.org/productlist/Het is geen garantie voor 100% compatibiliteit aangezien het MHL interface ontwerp per mobiel apparaat verkoper kan afwijken. Aanbevolen wordt om de compatibiliteit te controleren.
De projector kan niet worden opgeladen.	Controleer of de 3 LED indicaties van de projector in Marquee staan. Wanneer dit niet het geval is en ze knipperen, druk dan nog een keer op de oplaadmodus om de oplaadmodus voor het MHL apparaat af te sluiten.
De projector is ingeschakeld, maar de video kan niet worden geprojecteerd.	Controleer of uw apparaat een MHL of HDMI interface ondersteunt.Indien dit het geval is, controleer dan de bronresolutie van uw apparaat uitvoer.Raadpleeg de ondersteuningsresolutie van appendix 1 en wijzig uw apparaat uitvoerresolutie.

Handleiding

Appendix 1:

Resolutie Voor	MHL invoer Voor HDMI	invoer
640x480p 60fps v v
720x480p 60fps v v
1280x720p 60fps v v
1920x1080i 60fps v v
1920x1080p 60fps - v
720x576p 50fps v v
1280x720p 50fps v v
1920x1080i 50fps v v
1920x1080p 50fps - v
