Tipo de produto	Projetor pico
Marca	AIPTEK
Modelo	MobileCinema A50P
Tecnologia óptica	DLP
Fonte de luz	LED RGB
Resolução nativa	640 x 480 pixels (VGA)
Luminosidade	Até 35 lúmens ANSI
Tamanho de projeção	152 mm a 1524 mm (diagonal 6" a 60")
Interface de entrada	MHL ou HDMI
Alimentação de entrada	5V/2A (USB)
Alimentação de saída	5V/500mA (recarga de telefone MHL)
Tipo de bateria	Li-Polímero recarregável 1850 mAh
Autonomia em projeção	Até 100 minutos
Consumo elétrico (projeção)	7 W
Consumo elétrico (carga)	2,5 W
Temperatura de operação	5 °C a 35 °C
Dimensões (C x L x A)	132 x 71 x 14 mm
Peso	165 g
Alto-falante integrado	Sim
Foco	Manual (roda)
Modos de exibição	4:3 Pan & Scan, 4:3 Theme, 16:9 Letterbox
Conteúdo da caixa	Projetor, cabo USB, adaptador HDMI, bolsa, manual
Manutenção	Limpar com um pano macio e seco; evitar contato com água
Segurança	Não olhar diretamente para a lente; usar em ambiente seco e ventilado
Reparabilidade	Não reparável pelo usuário; entrar em contato com o serviço pós-venda

Perguntas frequentes - MobileCinema A50P AIPTEK

Como recarregar o projetor MobileCinema A50P ?

Conecte o cabo USB fornecido à porta Micro USB do projetor e a um adaptador de tomada (5V/2A) ou a um computador. A carga completa leva aproximadamente 5 horas. As três luzes LED brancas se apagam quando a bateria está cheia.

Como conectar meu telefone ao projetor ?

Se seu telefone for compatível com MHL, use o cabo MHL fornecido. Conecte-o à porta MHL do telefone e ao projetor. A projeção inicia automaticamente. Caso contrário, use um adaptador HDMI (incluído) e um cabo HDMI (não incluído) para conectar um dispositivo com saída HDMI.

Como ajustar o foco da imagem ?

Use a roda de foco localizada no projetor para obter uma imagem nítida.

Qual é a autonomia da bateria em projeção ?

A autonomia é de aproximadamente 100 minutos no modo de projeção. Pode variar conforme a fonte.

Posso recarregar meu telefone com a bateria do projetor ?

Sim, se seu telefone for compatível com MHL. Desligue primeiro o projetor, conecte o cabo MHL e pressione o botão de carga. O projetor pode fornecer até 5V/500mA.

Por que a imagem projetada está escura ?

Use o projetor em um ambiente mais escuro ou reduza o tamanho da imagem projetada. A luminosidade máxima é de 35 lúmens ANSI.

Por que a imagem está borrada ?

Ajuste a roda de foco até obter uma imagem nítida.

Como ajustar o volume ?

Use o controle de volume do seu dispositivo de origem. Se não for ajustável, mantenha pressionado o botão de carga por um segundo para exibir a barra de volume, depois use os botões Cima/Baixo.

Quais são os formatos de exibição disponíveis ?

Você pode alternar entre três modos: 4:3 Pan & Scan, 4:3 Theme e 16:9 Letterbox usando o botão Modo de projeção.

O que fazer se o projetor não ligar ?

Verifique se a bateria está carregada. Se estiver descarregada, recarregue por pelo menos 5 horas. Se a luz LED piscar, pressione o botão de carga novamente para sair do modo de carga do telefone.

MANUAL DE UTILIZADOR MobileCinema A50P AIPTEK

Se você decidir descartar o produto, faça-o de modo que seja possível a reciclagem de todos os componentes. As baterias e pilhas recarregáveis não devem ser descartadas em seu lixo doméstico! Favor reciclá-las em seu ponto de reciclagem local. Juntos, podemos ajudar a proteger o meio ambiente.

User's Manual

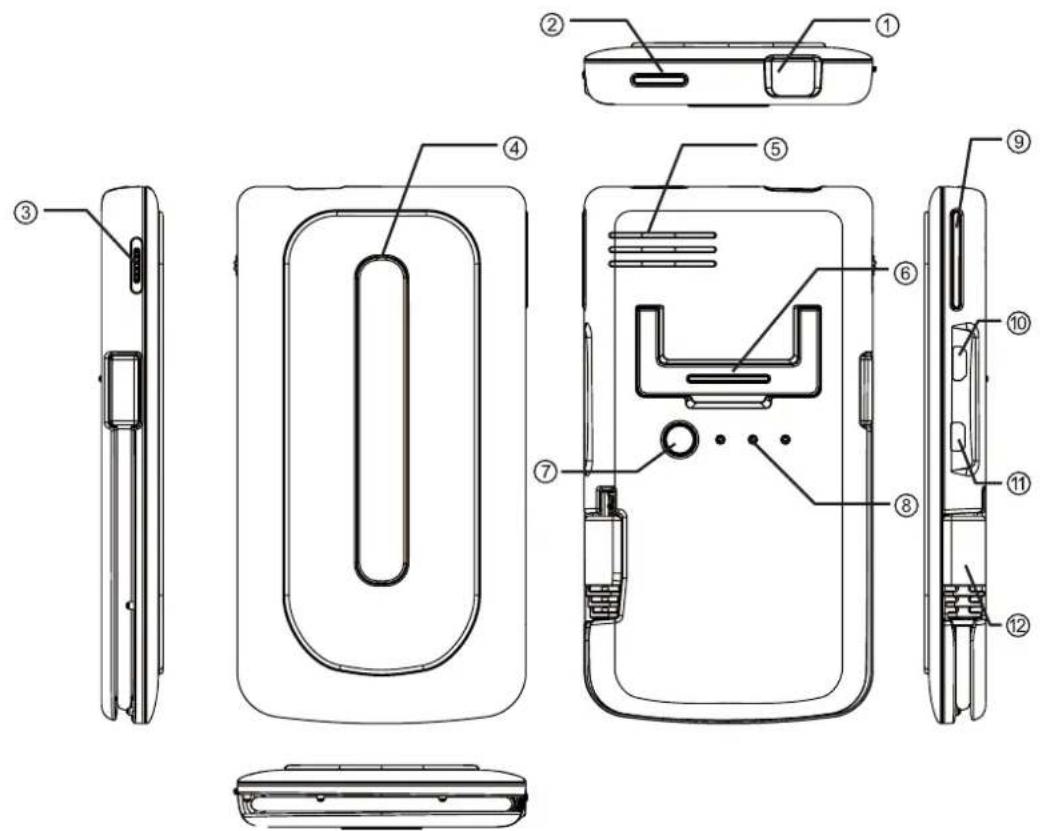

Product Overview

Visão Geral do Produto

① Lente do Projetor
② Botão Ligar/Desligar Projeção
③ Roda de Focalização
②③ Almofada Anti-Deslizante

* Você pode colocar seu celular em cima do projetor para uso conveniente.

⑤ Alto-Falante
②⑤ Suporte
⑦ Modo de Carregamento
⑧ Indicador LED
⑨ Modo de Projeção/ Cima & Baixo
⑩ Micro Porta de Carregamento USB
⑪ Micro porta HDMI
⑫ Cabo MHL (5 pins)

Manual do Usuário

Carregando o produto

Conecte uma ponta do cabo USB incorporado na Micro porta USB do produto e a outra ponta no Notebook PC ou no adaptador de alimentação USB para Smartphone para o carregamento.

* O projetor ficará completamente carregado após 5 horas, a luz do LED se desligará.

1.

A bateria interna do projetor não somente pode ser usada para a projeção, mas também carrega seu dispositivo móvel ativado por MHL.

1. Desligue o projetor antes de carregar o telefone ativado por MHL.

2. Conecte o cabo MHL na porta MHL do seu celular.

3. Pressione o botão do modo de carregamento para iniciar.

- Somente dispositivos ativados por MHL podem ser carregados através da bateria incorporada do projetor.

- Pressione o botão de carregamento depois de terminar o carregamento do telefone MHL.

Estado do LED Indicação

3 LEDs brancos acesos Capacidade de energia está entre 80% a 100%

2 LEDs brancos acesos Capacidade de energia está entre 45% a 80%

1 LED branco aceso Capacidade de energia está entre 10% a 45%

1 LED branco piscante Capacidade de energia está abaixo de 10%

Letreiro de LED Projetor está sendo carregado

3 LEDs brancos piscam Carregando o celular ativado por MHL

Manual do Usuário

Ligando/desligando o projetor

Pressione o Botão Ligar/Desligar projeção por 3 segundos para LIGAR ou DESLIGAR o projetor.

* É normal que o dispositivo se aqueça devido à sua alta performance.

* O tempo do projetor é diferente do tempo da fonte.

Conectando projetor com seus Dispositivos

1. Celulares ativados por MHL Simplesmente conecte o cabo MHL incorporado na porta MHL do seu celular. O telefone detectará automaticamente o projetor e projetará a imagem depois de alguns segundos.

* Não puxe o cabo MHL com força.

* Você pode usar o cabo de extensão MHL (acessório opcional) para extender o cabo MHL incorporado para facilitar a operação.

1. Dispositivo HDMI

Use o adaptador HDMI e o cabo opcional HDMI para conectar seu dispositivo de saída HDMI com a porta Micro HDMI do projetor. A projeção se iniciará após alguns segundos automaticamente.

* Cabos HDMI não estão incluídos no pacote.

Ajuste o foco usando a roda de focalização para obter uma imagem nítida e clara.

Use seu dispositivo de fonte para ajustar o volume. Caso o volume do dispositivo de fonte não seja ajustável, pressione o Modo de Carregamento por um segundo até que a barra do volume seja exibida na tela. Use o botão Cima/Baixo para ajustar o volume.

Ajuste da Proporção de Aspecto

Se a imagem está extendida ou não exibe o formato corretamente, significa que o formato de saída do seu dispositivo de reprodução tem configurações de entrada diferentes do projetor. Use o botão de Modo de Projeção para alternar entre as seguintes proporções de Aspecto:

(1) 4:3 Panoramizar e Digitalizar: Proporção de imagem é 4:3, ela cortará ambas as margens laterais para ampliar a imagem central.
(2) 4:3 Tema: Proporção de imagem é 4:3, ela manterá a proporção central e comprimirá a proporção de imagem para ambas as margens laterais.
(3) 16:9 Letter box: Proporção de imagem é 16:9, ela será reduzida, para exibir completamente a imagem original 16:9.

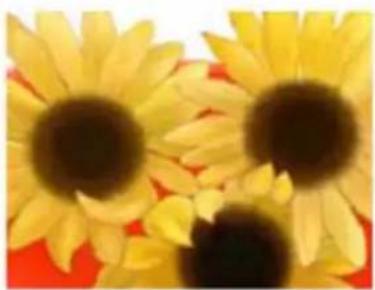

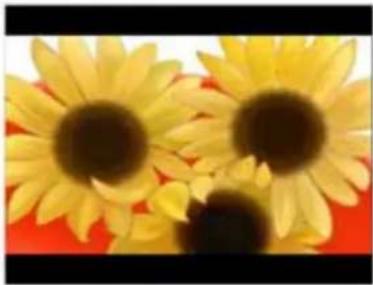

Ilustração para os três tipos de modos de Projeção:
Tela Smartphone (Fonte)	Tela de Projeção
Proporção de Aspecto 16:9	Panoramizar & Digitalizar (4:3)
	Letter Box (16:9)
	Modo Tema (4:3)

Manual do Usuário

Especificações do produto

Item Descrição
Tecnologia Óptica DLP
Fonte de Luz RGB LED
Resolução 640 x 480 Pixels (VGA)
Fluxo Luminoso Até ANSI	35 lumens
Tamanho da Imagem de Projeção	152 mm ~ 1524 mm (6" ~ 60" Diagonal)
Fonte de Projeção Interface MHL ou HDMI
Entrada de Energia 5V / 2A
Saída de Energia 5V / 500mA
Tipo de Bateria Bateria recarregável de Li-polímero 1850 mAh
Vida da Bateria Modo de Projeção: até 100 minModo de carregamento: 70% (Samsung Galaxy S2)
Consumo de Energia Modo de projeção: 7WModo de carregamento: 2.5W
Temperatura de Operação	5 °C ~ 35 °C
Dimensão (C x L x A)	132 mm x 71 mm x 14 mm
Peso	165 g
Conteúdo do Pacote Pico	Projetor, Cabo USB, Adaptador HDMI, Bolsa, Manual do Usuário

* Reservamos o direito de fazer as mudanças técnicas e de corrigir os erros.

Manual do Usuário

Resolução de Problemas

Sintoma Ponto de Verificação
O projetor não consegue ser ligado.	Assegure-se de que a bateria esteja completamente carregada.
A imagem de projeção é muito escura.	* Use o Projetor em um ambiente mais escuro.* Reduza o tamanho da imagem de projeção.
A imagem de projeção está muito indistinta.	Ajuste o foco usando a roda de focalização.
A temperatura da superfície do projetor está quente.	É normal que este projetor gere calor moderado durante a operação.
O projetor não pode projetar ou carregar a partir dos dispositivos MHL	A lista de produto suportado MHL pode ser encontrada:http://www.mhlconsortium.org/productlist/Não há garantia de 100% compatibilidade porque o design da interface MHL pode variar segundo o fabricante do celular.Recomenda-se de verificar a compatibilidade.
O projetor não pode ser carregado.	Verifique se os 3 indicadores LED do projetor estão sinalizando. Se não estiverem e eles estiverem piscando, pressione o botão do modo de carregamento novamente para sair do modo de carregamento do telefone MHL.
O projetor está ligado, mas o vídeo não pode ser projetado.	Verifique se o seu dispositivo suporta interface MHL ou HDMI. Se suportar, verifique a resolução de origem que o seu dispositivo produz. Consulte a resolução suportada no Apêndice 1 e modifique a resolução de saída do seu dispositivo.

Manual do Usuário

Apêndice 1:
