MANUAL DE UTILIZADOR PocketCinema T15 AIPTEK

Caro utilizador, obrigado por ter adquirido este produto.

Investimos muito tempo e esforço no seu desenvolvimento e esperamos que o mesmo o sirva durante muitos anos sem problemas.

Avisos de segurança:

1. Não deixe cair o dispositivo e não o perfure ou desmonte; caso contrário a garantia perderá a validade.
2. Evite todo o contacto com a água e seque as mãos antes de utilizar o dispositivo.
3. Não exponha o dispositivo a temperaturas elevadas e não o exponha prolongadamente à luz solar directa. Caso contrário, poderá danificar o dispositivo.
4. Utilize o dispositivo com cuidado. Evite exercer pressão sobre o corpo do dispositivo.
5. Para sua segurança, evite utilizar o dispositivo durante tempestades ou trovoadas.
6. Não utilize baterias com especificações diferentes. Se o fizer, corre o risco de danificar seriamente o dispositivo.
7. Remova a bateria quando o dispositivo não for utilizado durante longos períodos de tempo, pois uma bateria deteriorada pode afectar o funcionamento do dispositivo.
8. Remova a bateria se esta mostrar sinais de fuga de líquido ou de corrosão.
9. Utilize apenas os acessórios fornecidos pelo fabricante.
10. Mantenha o dispositivo fora do alcance das crianças.
11. Existe o risco de explosão se a bateria for substituída por outra de tipo incorrecto.
12. Elimine a bateria usada seguindo as instruções.

Declaração de conformidade com as normas da FCC:

Este dispositivo está em conformidade com o Artigo 15 das Normas da FCC. O funcionamento está sujeito às seguintes duas condições: (1) este dispositivo não pode provocar interferência perigosa, e (2) este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa provocar funcionamento indesejado.

Este equipamento foi testado e julgou-se de acordo com os limites para um dispositivo digital de Classe B, de acordo com o Artigo 15 das Normas da FCC. Estes limites são concebidos para oferecer uma protecção razoável contra interferências prejudiciais em instalações residenciais. Este equipamento gera, usa e pode emitir energia de frequência rádio, e se não for instalado e usado de acordo com as instruções, pode provocar interferências prejudiciais nas comunicações de rádio.

No entanto, não existe qualquer garantia de que as interferências não ocorram numa determinada instalação. Se este equipamento causar interferências na recepção de rádio ou televisão, que podem ser determinadas ligando e desligando o equipamento, o utilizador deve tentar corrigir as interferências adoptando uma ou mais das seguintes medidas:

• Reorientar ou reposicionar a antena de recepção.
• Afastar o equipamento do receptor.
• Ligar o equipamento a uma tomada num circuito diferente daquele a que o receptor está ligado.
• Consultar um agente ou um técnico especializado de rádio/televisão para obter sugestões adicionais.

Avisa-se que quaisquer alterações ou modificações não aprovadas expressamente pela parte responsável pela conformidade poderão impedi-lo de utilizar este equipamento.

CE

Quando desejar eliminar o produto, recicle todos os componentes possíveis.

As baterias e pilhas recarregáveis não devem ser colocadas juntamente com o lixo doméstico! Recicle-as num ponto de recolha de reciclagem.

Juntos, podemos ajudar a proteger o ambiente.

NL

Welkom:

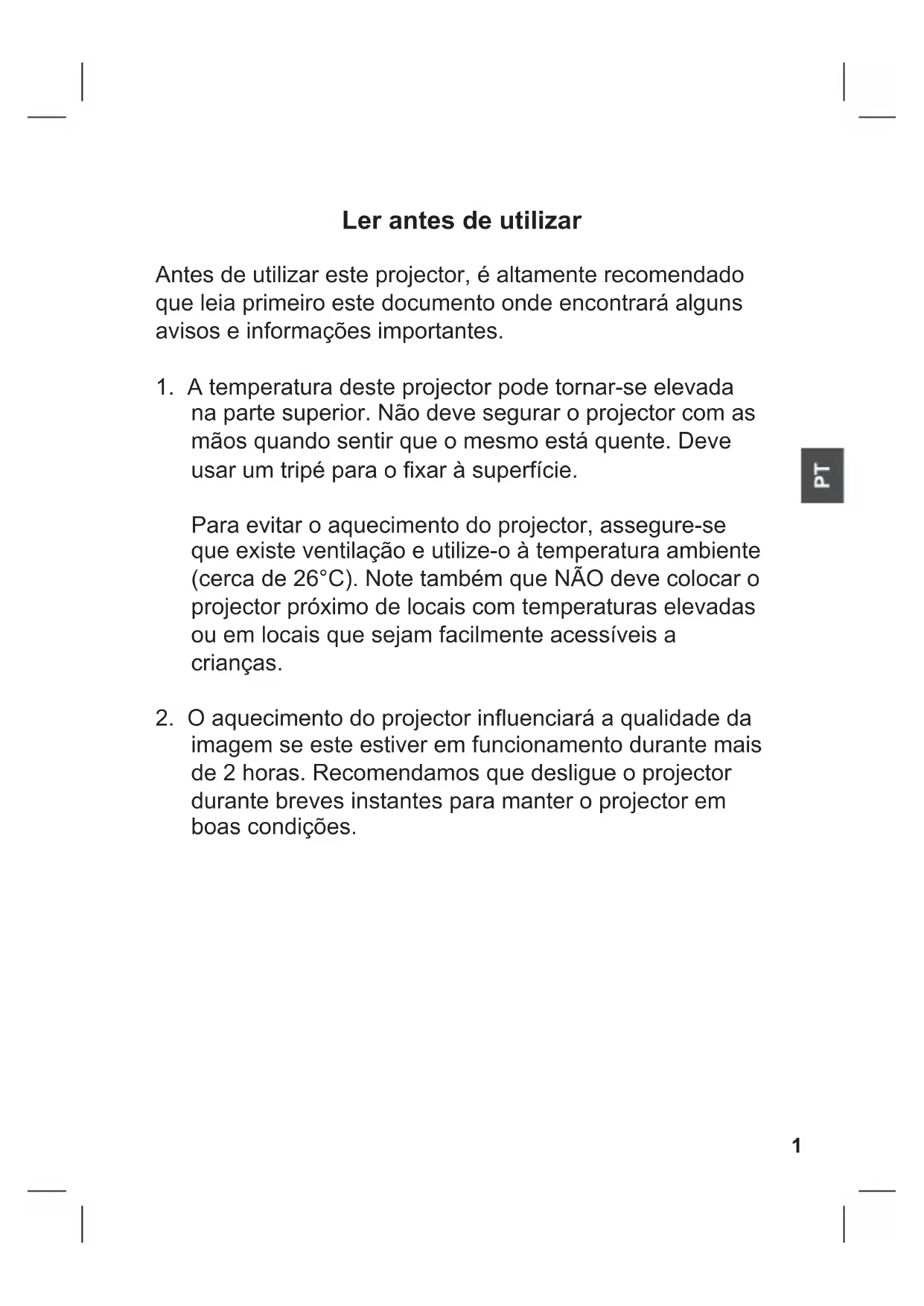

Antes de utilizar este projector, é altamente recomendado que leia primeiro este documento onde encontrará alguns avisos e informações importantes.

1. A temperatura deste projector pode tornar-se elevada na parte superior. Não deve segurar o projector com as mãos quando sentir que o mesmo está quente. Deve usar um tripé para o fixar à superfície.

Para evitar o aquecimento do projector, assegure-se que existe ventilação e utilize-o à temperatura ambiente (cerca de 26°C). Note também que NÃO deve colocar o projector próximo de locais com temperaturas elevadas ou em locais que sejam facilmente acessíveis a crianças.

1. O aquecimento do projector influenciará a qualidade da imagem se este estiver em funcionamento durante mais de 2 horas. Recomendamos que desligue o projector durante breves instantes para manter o projector em boas condições.

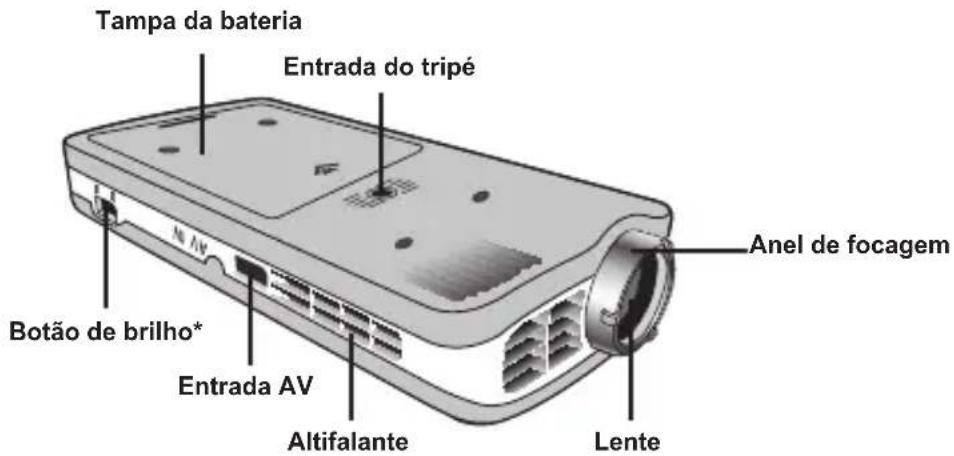

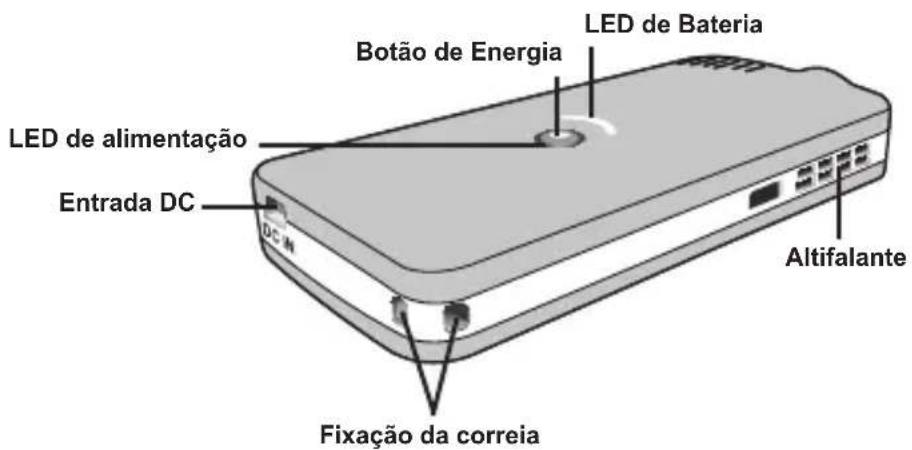

Components do projector

LED de Bateria Botão de Energia LED de alimentação Entrada DC Altifalante Fixação da correia

Tampa da bateria Entrada do tripé Botão de brilho* Entrada AV Altifalante Anel de focagem Lente

* Botão de brilho: Se o ambiente de projecção tiver pouca luminosidade, recomendamos que defina o nível de brilho para a posição normal ( ●). Mude para um nível de brilho mais elevado ( ●) se o ambiente de projecção tiver mais luminosidade, no entanto irá consumir mais bateria e gerar mais calor.

O LED de Energia fica laranja verde quando o projector está ligado.
O LED da Bateria pisca em laranja quando o nível da bateria está baixo.
O LED da Bateria fica laranja quando o projector está a carregar.

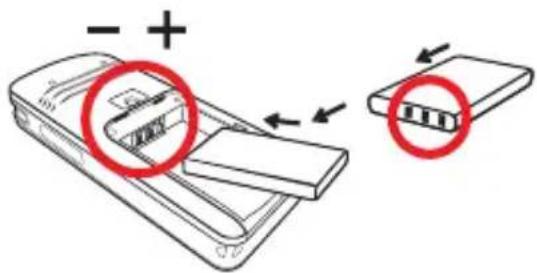

Instalar a bateria

1. Deslizar a tampa da bateria para a abrir.
2. Coloque a bateria de iões de lítio fornecida no compartimento. Tenha em atenção que os contactos metálicos devem ficar alinhados com os contactos existentes no compartimento.
3. Após a correcta instalação da bateria, volte a colocar a tampa do compartimento da mesma.

- + ← ←

Carregar a bateria

Carregue a bateria durante pelo menos 3 horas antes da primeira utilização.

1. Ligue o cabo. Ligue uma extremidade do transformador AC à entrada DC (tipo mini USB) do projector e a outra extremidade a uma tomada eléctrica.
2. O LED da Bateria fica laranja e o carregamento é iniciado.
3. Quando o carregamento é interrompido ou a bateria está já completamente carregada o LED da Bateria desliga-se.

Mantenha o botão de Energia premido durante 2 segundos para ligar o projector.

Para desligar o projector, mantenha o botão de Energia premido durante 2 segundos.

Se não for enviado qualquer sinal de vídeo para o projector, será apresentado um ecrã azul exibindo o ícone de estado da bateria, se o projector estiver a ser alimentado pela mesma.
Se não houver sinal num intervalo de 2 minutos, o projector irá desligar-se para poupar energia.

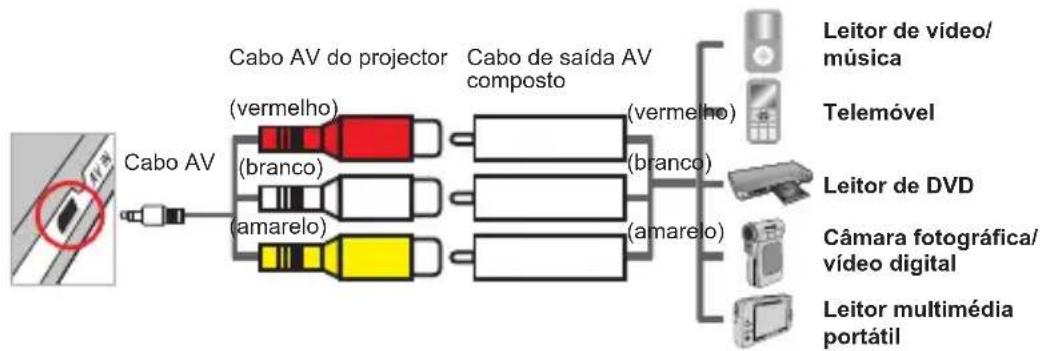

Ligar o projector aos seus leitores multimédia

Antes de ligar o seu leitor multimédia ao projector, precisa de um cabo de saída AV composto para o leitor multimédia e do cabo AV do projector.

1. Ligue o cabo de saída AV composto ao leitor multimédia.
2. Ligue o cabo AV do projector ao cabo de saída AV composto (Amarelo com Amarelo, branco com branco e vermelho com vermelho).
3. A partir deste momento pode projectar a imagem e o áudio a partir do projector.
4. Ajuste o Anel de Focagem para obter uma imagem mais nítida.

Como ligar a dispositivos externos

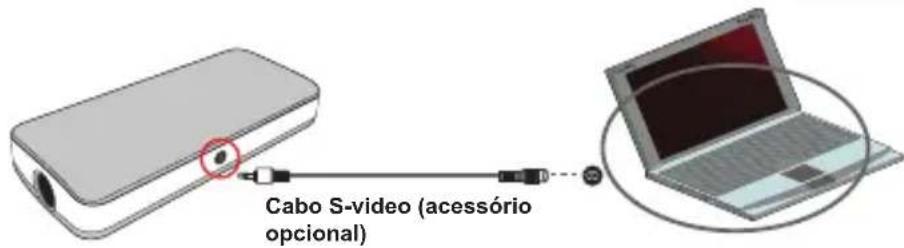

Ligar o projector ao seu computador portátil

1 Certifique-se de que o seu computador portátil possui uma porta S-video.

Cabo S-video (acessório opcional)

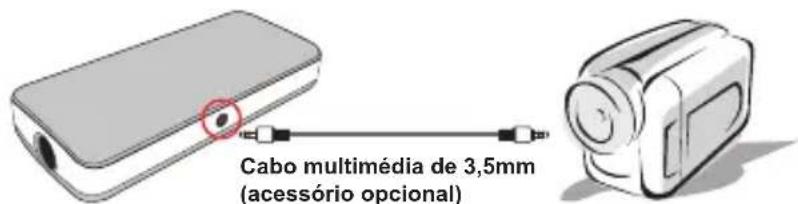

Ligar o projector a uma câmara digital Aiptek

Cabo multimédia de 3,5mm (acessório opcional)

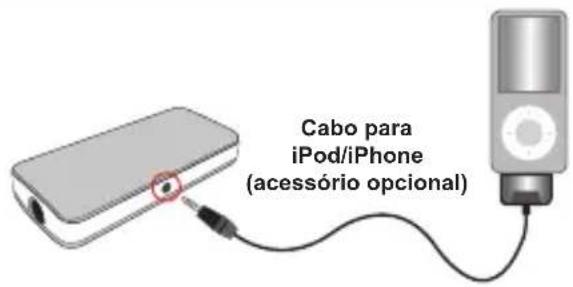

Ligar o projector a um iPod/iPhone

Certifique-se de que o seu iPod/iPhone tem a função de saída de TV activada.

Cabo para iPod/iPhone (acessório opcional)

1. Ligue uma extremidade do cabo do iPod/iPhone ao iPod/iPhone e a outra extremidade à ficha AV do projector.
2. Seleccione no iPod/iPhone o clip de vídeo ou as imagens que deseja e prima o botão "reproduzir" para projectar o vídeo e apresentar as imagens a partir do projector.
3. Ajuste o Anel de Focagem para obter uma imagem mais nítida.

- Compatível com:

Não compatível com iPod shuffle, iPod G1, G2, G3, G4, iPod nano G1, G2

Ícone	Descrição	Acção
	Bateria fraca	Para evitar ficar subitamente sem energia, recomendamos-lhe que ligue primeiro o transformador AC e depois retire a bateria quando este ícone aparecer.Quando a mensagem de “Bateria fraca” aparecer no ecrã, o LED laranja irá piscar durante alguns instantes e o projector irá desligar-se automaticamente.
	Sobreaquecimento	O projector irá desligar-se automaticamente 4 segundos após a exibição deste ícone.

Especificações

Item Descrição
Tecnologia da imagem LCoS
Resolução 640 x 360
Brilho 8 Lúmenes
Relação de contraste 100:1
Proporção da imagem 16:9
Fonte de luz LED branco
Tamanho da imagem projectada 6" ~ 50" (15cm ~ 127cm) (Diagonal)
Distância de projecção 25cm ~ 182cm
Origem da projecção A/V composto
Altifalantes Estéreo
Compatibilidade de vídeo NTSC/PAL
Alimentação	Transformador AC 5V, 2A ou bateria de iões de lítio NP120
Duração da bateria Vídeo - 1,5 horas, Imagem (apenas) - 2 horas
Temperatura em funcionamento 0°C ~ 35°C
Dimensões 125mm x 59mm x 25mm
Peso	125g (Sem bateria)
Acessório opcional	Bolsa, cabo S-video, cabo AV (ficha mini para ficha mini), cabo para iPod/iPhone

Nota: As especificações estão sujeitas a alteração sem aviso prévio.
