MANUALE UTENTE PocketCinema T15 AIPTEK

Vi ringraziano per avere acquistato questo prodotto.

Abbiamo investito molto tempo ed energie in questo progetto e speriamo che vi procuri molti anni di servizio senza problemi.

Avviso per la sicurezza:

1. Non far cadere, forare o smontare il dispositivo, diversamente si annullerà la garanzia.
2. Evitare il contatto con l'acqua ed asciugarsi le mani prima dell'uso.
3. Non esporre il dispositivo ad alte temperature o lasciarla alla luce diretta del sole. Diversamente si può danneggiare il dispositivo.
4. Usare sempre con cura il dispositivo. Evitare di esercitare pressioni sul dispositivo.
5. Per la sicurezza personale, evitare di utilizzare il dispositivo durante i temporali o le tempeste.
6. Non usare batterie diverse da quelle specificate. Diversamente si può creare il potenziale di seri danni.
7. Rimuovere le batterie quando il dispositivo non è utilizzato per periodi prolungati poiché le batterie deteriorate influiscono sulla funzionalità del dispositivo.
8. Rimuovere le batterie se mostrano segni di perdita di liquido o distorsione.
9. Utilizzare solamente gli accessori forniti dal produttore.
10. Tenere il dispositivo fuori della portata dei bambini.
11. Rischio di esplosione in caso di sostituzione della batteria con una di tipo non corretto.
12. Smaltire le batterie usate secondo le istruzioni.

Dichiarazione di conformità FCC:

Questo prodotto è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può provocare interferenze dannose; (2) questo dispositivo deve accettare tutte le interferenze ricevute, incluse le interferenze che possono provocare operazioni indesiderate.

FEDERAL COMMUNICATION COMMISSION U.S.A. FC

Questa attrezzatura è stata collaudata e trovata conforme ai limiti di un apparecchio digitale di Classe B, in conformità alla parte 15

delle Normative FCC. Questi limiti sono designati a fornire una protezione ragionevole da interferenze dannose in una installazione residenziale. Questa attrezzatura genera, utilizza e può irradiare energia di frequenza radio e, se non è installata ed utilizzata in accordo alle istruzioni, può causare interferenze dannose alle comunicazioni radio.

Non c'è tuttavia garanzia che non si verifichino interferenze in installazioni particolari.

Qualora questa apparecchiatura causasse interferenze dannose alla ricezione di segnali radio o televisivi, cosa che può essere facilmente determinata spegnendo ed accendendo l'apparecchiatura, si raccomanda di cercare di correggere il problema ricorrendo a una delle misure presentate di seguito:

• Riorientare o riposizionare l'antenna di ricezione.
• Allontanare l'attrezzatura dal ricevitore.
• Collegare l'attrezzatura ad una presa di corrente su un circuito diverso da quello al quale è collegato il ricevitore.
• Se necessario, consultare un tecnico specializzato radio/TV per altri suggerimenti.

Si avvisa che cambiamenti e modifiche apportate all'attrezzatura, non espressamente approvate dalla parte responsabile alla conformità, possono annullare l'autorità dell'utente all'utilizzo dell'attrezzatura.

Al momento di buttare via il prodotto, riciclare il maggior numero di componenti.

Le batterie e le batterie ricaricabili non devono essere smaltite insieme ai rifiuti urbani! Portarle presso il centro di riciclaggio locale.

Insieme possiamo aiutare a proteggere l'ambiente.

Bienvenido:

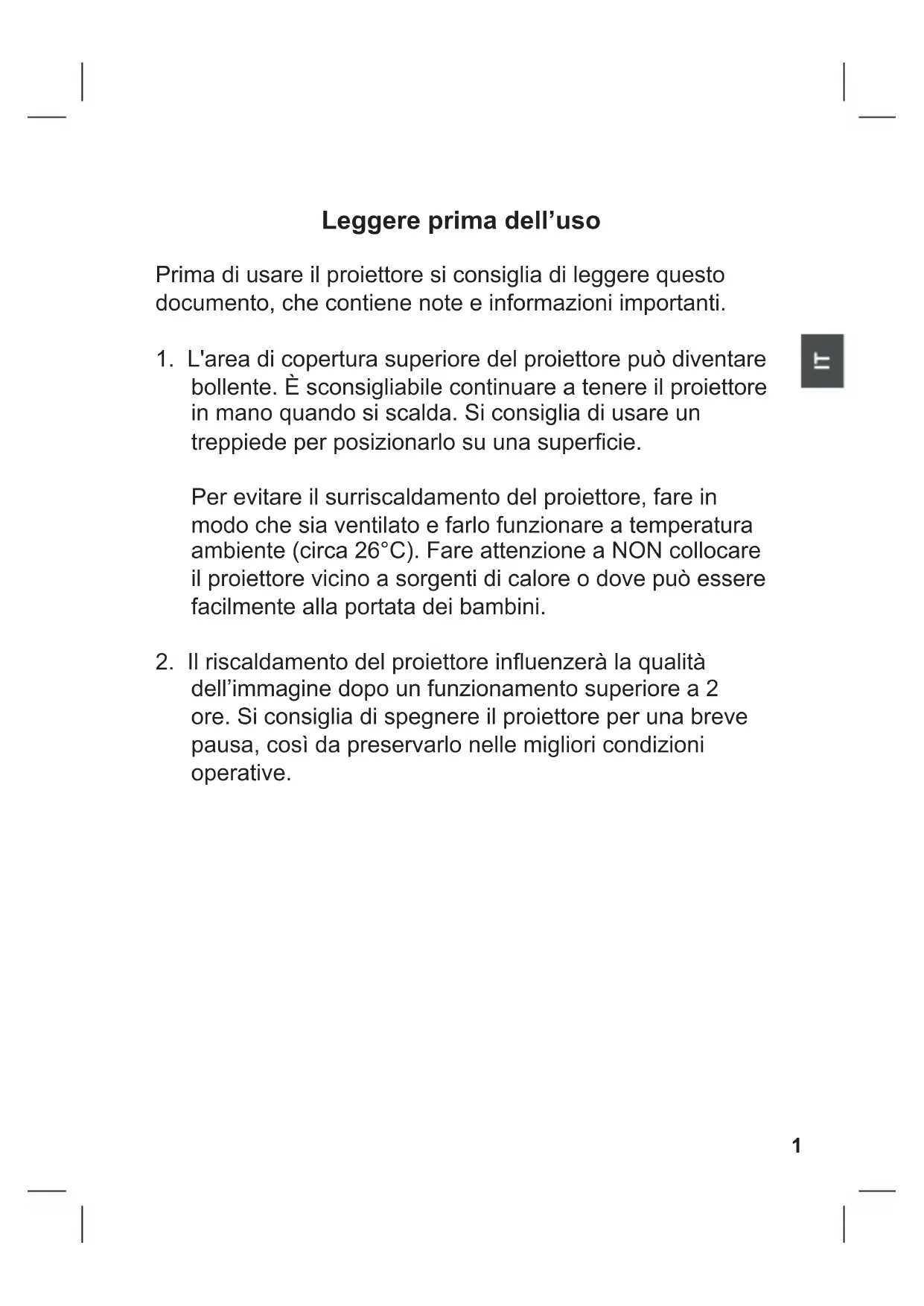

Leggere prima dell'uso

Prima di usare il proiettore si consiglia di leggere questo documento, che contiene note e informazioni importanti.

1. L'area di copertura superiore del proiettore può diventare bollente. È sconsigliabile continuare a tenere il proiettore in mano quando si scalda. Si consiglia di usare un treppiede per posizionarlo su una superficie.

Per evitare il surriscaldamento del proiettore, fare in modo che sia ventilato e farlo funzionare a temperatura ambiente (circa 26°C). Fare attenzione a NON collocare il proiettore vicino a sorgenti di calore o dove può essere facilmente alla portata dei bambini.

1. Il riscaldamento del proiettore influenzerà la qualità dell'immagine dopo un funzionamento superiore a 2 ore. Si consiglia di spegnere il proiettore per una breve pausa, così da preservarlo nelle migliori condizioni operative.

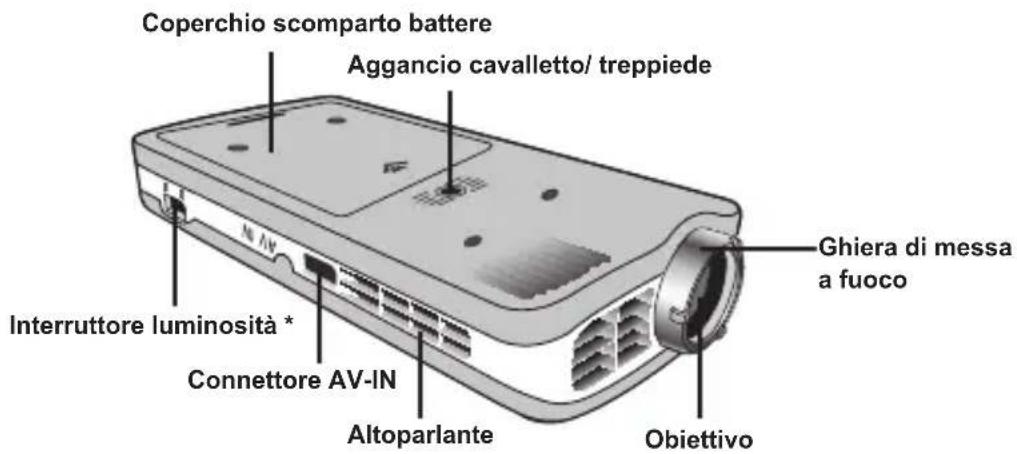

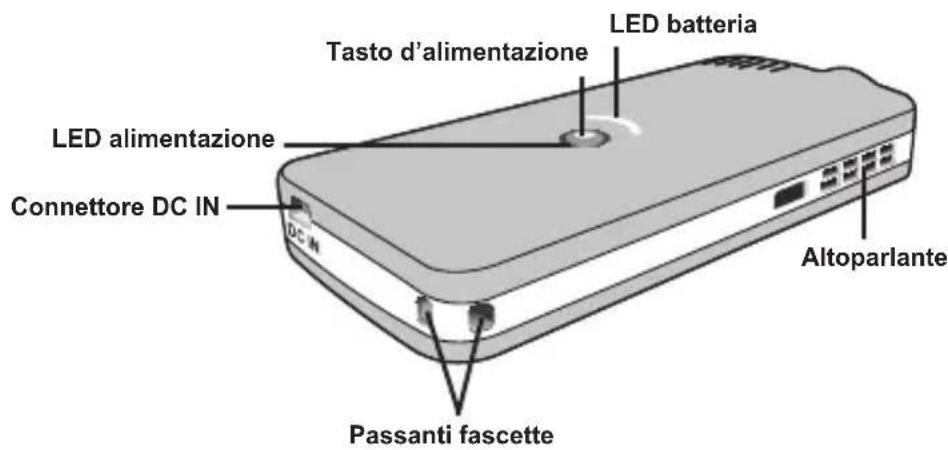

Parti del proiettore

LED batteria Tasto d'alimentazione LED alimentazione Connettore DC IN DC IN Altoparlante Passanti fascette

Coperchio scomparto battere Aggancio cavalletto/ treppiede Ghiera di messa a fuoco Interruttore luminosità * Connettore AV-IN Altoparlante Obiettivo

* Interruttore luminosità: Se l'ambiente di proiezione è buio, si raccomanda di impostare la luminosità sul suo valore normale (●). Impostare la luminosità su un valore maggiore (●) se l'ambiente di proiezione è luminoso, notare che in questo caso si consuma più energia della batteria ed è generato più calore.

- Lettura degli indicatori LED

Il LED Alimentazione si illumina di colore verde quando il proiettore è acceso.

Il LED Batteria lampeggia di colore arancione quando il livello di carica della batteria è basso.

Il LED Batteria si illumina di colore arancione quando il proiettore è in fase di caricamento.

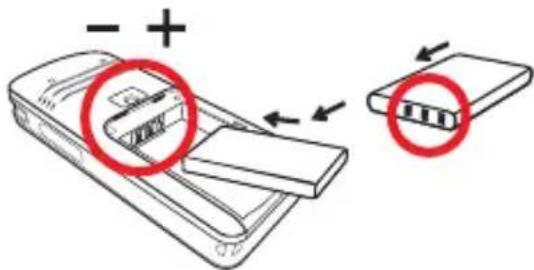

Inserimento della batteria

1. Aprire il coperchio dello scomparto batterie facendolo scorrere.
2. Inserire nello scomparto la batteria agli ioni di Litio fornita in dotazione. Fare attenzione a che i contatti metallici siano allineati con i contatti del vano.
3. Dopo avere inserito la batteria in modo appropriato, rimettere il coperchio dello scomparto batterie.

- + ← ←

Caricamento della batteria

Prima dell'uso iniziale, caricare la batteria almeno per 3 ore.

1. Collegare il cavo.
   Collegare una estremità dell'adattatore CA fornito in dotazione al connettore DC IN (di tipo USB mini) al proiettore, e l'altra estremità ad una presa a muro.
2. Il LED Batteria diventa di colore arancione e la ricarica si avvia.
3. Quando il caricamento è interrotto, oppure quando il pacco batteria è completamente carico, il LED Batteria si spegne.

Accensione/spegnimento del proiettore

Tenere premuto per 2 secondi il tasto Alimentazione per accedere il proiettore.

Tenere premuto per 2 secondi il tasto Alimentazione per spegnere il proiettore.

• Quando al proiettore non è inviato alcun segnale video, è proiettata una schermata di colore blu con l'icona di stato della batteria se il proiettore è alimentato a batteria.
  Se per 2 minuti non è rilevato un segale, il proiettore si spegne automaticamente per conservare energia.

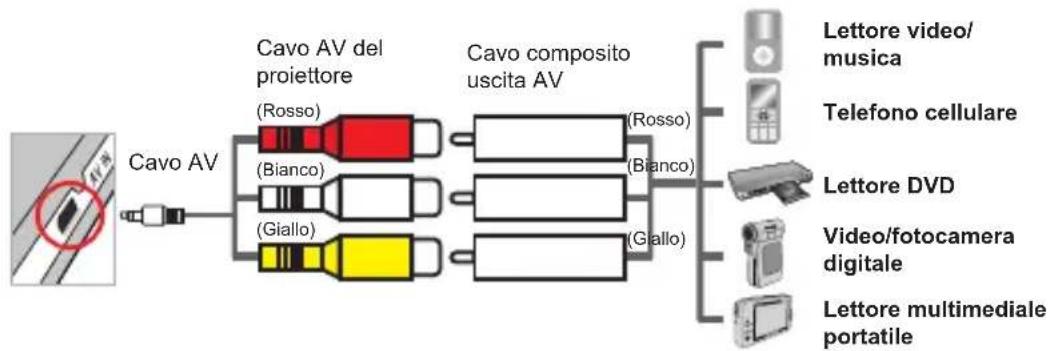

Collegamento del proiettore ai lettori multimediali

Prima di collegare il lettore multimediale al lettore, è necessario avere un cavo composito AV dedicato al lettore ed un cavo AV per il proiettore.

1. Collegare il cavo composito-uscita AV al lettore multimediale.
2. Collegare il cavo AV del proiettore con uscita AV composita (Giallo con giallo, bianco con bianco e rosso con rosso).
3. Adesso di possono proiettare immagini e audio dal proiettore.
4. Regolare laghiera di messa a fuoco per ottenere una visione migliore.

Come si collegano i dispositivi esterni

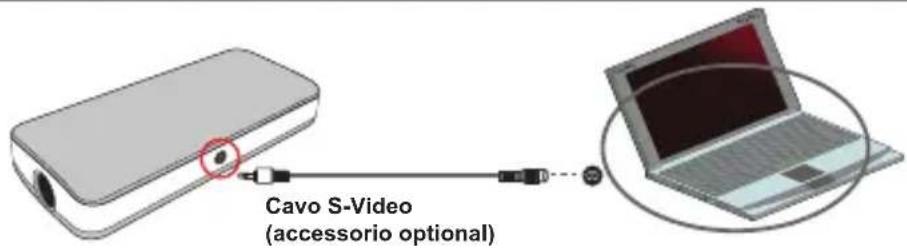

Collegamento del proiettore al PC portatile

1 Assicurarsi che il PC sia attrezzato con una porta S-video.

Cavo S-Video (accessorio optional)

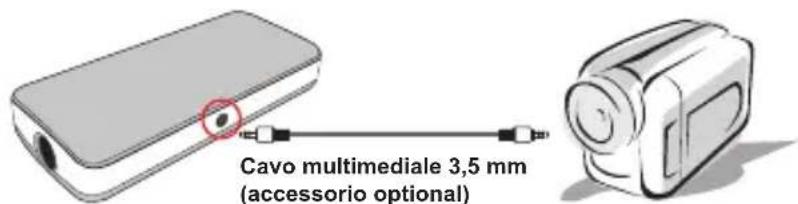

Collegamento del proiettore alla videocamera digitale Aiptek

Cavo multimediale 3,5 mm (accessorio optional)

Videocamera digitale Aiptek

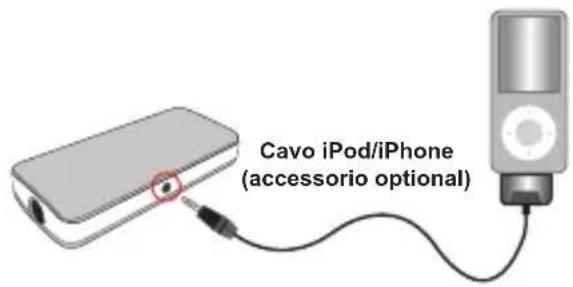

Collegamento del proiettore all'iPod/iPhone

Assicurarsi che l'iPod/iPhone sia abilitato con la funzione uscita TV.

Cavo iPod/iPhone (accessorio optional)

1. Collegare una estremità del cavo dell'iPod/iPhone all'iPod/iPhone e l'altra estremità al connettore AV del proiettore.
2. Selezionare il video o le immagini dall'iPod/iPhone e premere il tasto di "riproduzione", il video o la presentazione delle immagini sarà proiettata dal proiettore.
3. Regolare la ghiera di messa a fuoco per ottenere una visione migliore.

- Compatible con:

iPhone: iPhone (4GB, 8GB, 16GB), iPhone 3G (8GB, 16GB), iPhone 3GS iPod: iPod touch (8GB, 16GB, 32GB), iPod touch 2 ^a generazione (8GB, 16GB, 32GB), iPod nano 3 ^a generazione (4GB, 8GB), iPod nano 4 ^a generazione (8GB, 16GB), iPod nano 5 ^a generazione (8GB, 16GB), iPod classic (80GB, 160GB), iPod 5 ^a generazione (30GB, 60GB, 80GB)

Non compatibile con iPod shuffle, iPod G1, G2, G3, G4, iPod nano G1, G2

Indicatori d'avviso

Icona	Descrizione	Azione
	Batteria scarica	1. Per evitare l'ammanco improvviso di alimentazione, si raccomanda di collegare prima l'adattatore CA e poi di estrarre la batteria quando appare questa icona.2. Quando sullo schermo appare il messaggio “Batteria scarica” il LED arancione lampeggerà per un breve periodo e poi il proiettore si spegnerà automaticamente.
	Surriscaldamento	Quando appare questa icona, il proiettore si spegnerà automaticamente entro 4 secondi.

- Specifiche

Elemento Descrizione
Tecnologia immagine LCoS
Risoluzione 640 x 360
Luminosità 8 Lumen
Rapporto di contrasto 100:1
Rapporto proporzioni dell'immagine	16:9
Sorgente luminosa LED bianco
Dimensioni immagine proiettata 6" ~ 50" (15 cm ~ 127 cm) (Diagonale)
Distanza di proiezione 25cm ~ 182cm
Origine di proiezione A/V composito
Casse audio Stereo
Compatibilità video NTSC/PAL
Fornitura d'alimentazione	5V, adattatore di corrente CA 2A, o batteria agli ioni di Litio NP120
Durata della batteria Video: 1,5 ore;	(solo) Immagini: 2 ore
Temperatura operativa 0°C ~ 35°C
Dimensioni 125 mm x 59mm x 25mm
Peso 125g (senza batteria)
Accessori optional	Custodia, cavo S-video, cavo AV (mini a mini), cavo iPod/iPhone

Nota: le specifiche sono soggette a modifica senza preavviso.
