BRUKSANVISNING PocketCinema T15 AIPTEK

Tack för att du köpte den här produkten.

Mycket tid och arbete har lagts ned på utvecklingen av produkten och vi hoppas att den ska ge dig många års problemfri användning.

1. Tappa inte, stick inte hål i eller montera isär produkten. Detta gör garantin ogiltig.
2. Undvik all kontakt med vatten och torka händerna före användning.
3. Utsätt inte enheten för höga temperaturer och lägg den inte i direkt solljus. Detta kan förstöra enheten.
4. Använd enheten varsamt. Undvik att trycka hårt på enheten.
5. Använd för din egen säkerhet inte enheten under åskväder.
6. Använd inte batterier med olika specifikationer. Detta kan leda till allvarliga skador.
7. Ta bort batteriet om enheten inte används under en längre tid eftersom ett försämrat batteri kan påverka enhetens funktion.
8. Ta bort batteriet om det visar tecken på läckage eller deformering.
9. Använd endast tillverkarens tillbehör.
10. Håll enheten utom räckhåll för barn.
11. Det finns risk för explosion om batteriet är av fel typ.
12. Kasta använda batterier enligt anvisningarna.

FCC deklaration om överensstämmelse:

Denna enhet uppfyller del 15 i FCC-bestämmelserna. Användningen är underkastad följande två villkor: (1) denna enhet får inte orsaka skadlig interferens, och (2) denna enhet måste acceptera all interferens som tas emot, inklusive interferens som kan orsaka bristfällig funktion.

FEDERAL COMMUNICATION COMMISSION U.S.A. FC

Denna utrustning har testats och befunnits upfylla gränserna för en digital enhet i klass B, enligt del 15 i FCC:s bestämmelser. Dessa begränsningar

är utformade för att ge rimligt skydd mot skadliga störningar vid installation i hemmiljö. Denna apparat skapar, använder och kan avge radiofrekvent energi, och kan om den inte installeras enligt installationsanvisningarna, orsaka störningar på radiokommunikation.

Det finns dock ingen garanti för att inte interferens förekommer i en enskild installation. Om denna utrustning skulle orsaka interferens på radio- och TV-mottagning, vilket kan bestämmas genom att enheten slås av och på, uppmanas användaren att försöka komma till rätta med interferensen genom att vidta en eller flera av följande åtgärder:

-Rikta om eller flytta på mottagarantennen.
-Flytta bort utrustningen från mottagaren.
- Anslut utrustningen till ett nätuttag i en annan krets än den som mottagaren är ansluten till.
-Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för ytterligare åtgärder.

Du varnas om att ändringar eller modifikationer på utrustningen som inte uttryckligen godkänts av ansvarig part för överensstämmelsen kan frånta dina rättigheter att använda utrustningen.

CE

När produkten kasseras ska så många delar som möjligt återanvändas.

Batterier och laddningsbara batterier får inte kastas med hushållssoporna! Lämna in dem till återvinning.

Tillsammans kan vi skydda miljön.

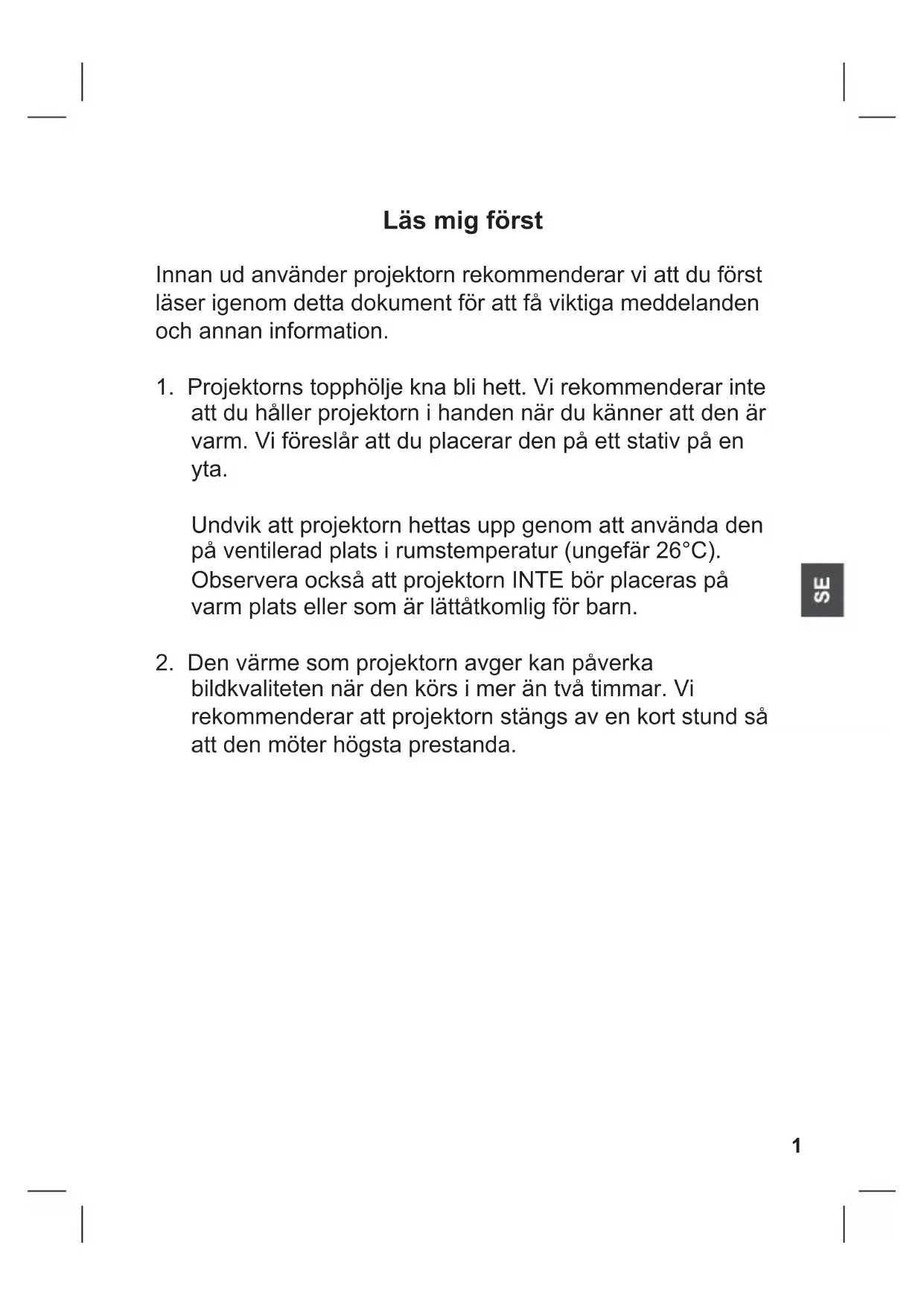

Velkommen:

Innan ud använder projektorn rekommenderar vi att du först läser igenom detta dokument för att få viktiga meddelanden och annan information.

1. Projektorns topphölje kna bli hett. Vi rekommenderar inte att du håller projektorn i handen när du känner att den är varm. Vi föreslår att du placerar den på ett stativ på en yta.

Undvik att projektorn hettas upp genom att använda den på ventilerad plats i rumstemperatur (ungefär 26°C).

Observera också att projektorn INTE bör placeras på varm plats eller som är lättåtkomlig för barn.

1. Den värme som projektorn avger kan påverka bildkvaliteten när den körs i mer än två timmar. Vi rekommenderar att projektorn stängs av en kort stund så att den möter högsta prestanda.

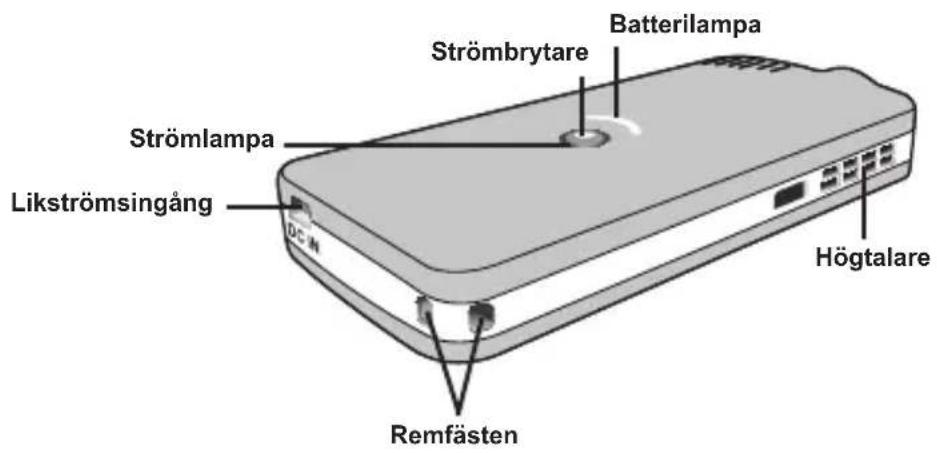

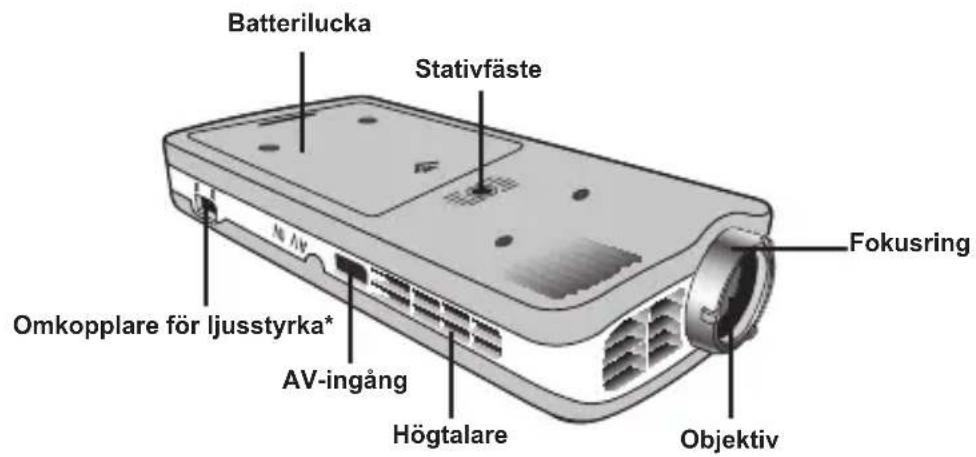

Projektorns delar

Strömbrytare Batterilampa Strömlampa Likströmsingång Högtalare Remfästen

Batterilucka Stativfäste Fokusring Omkopplare för ljusstyrka* AV-ingång Högtalare Objektiv

* Omkopplare för ljusstyrka: Vid projektion i ett mörkt rum, rekommenderas du att ställa ljusstyrkans nivå (●) i normalläge. Öka ljusstyrkan (●) om omgivningen är ljusare, men tänk på att det då går åt mer batteriström och mer värme genereras.

Avläsa indikatorlamporna

Strömlampan lyser grön när projektorn är påslagen.

Batterilampan blinkar orange när batteriströmmen är låg.

Batterilampan lyser orange när projektorn laddas.

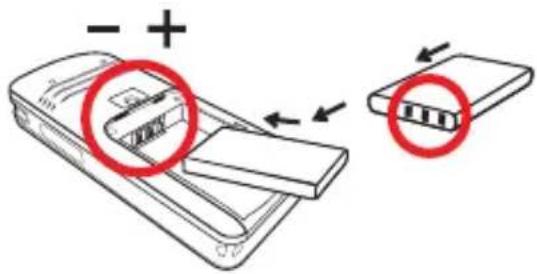

Sätta i batteriet

1. Öppna batteriluckan.
2. Placera det medföljande Li-Ion-batteriet i batterifacket. Tänk på att metallkontakterna måste riktas in mot kontakterna i batterifacket.
3. När batteriet är rätt isatt, sätt tillbaka luckan till batterifacket.

- + ← ←

Ladda batteriet

Ladda batteriet i minst 3 timmar före det första användningstillfället.

1. Anslut sladden.
   Anslut den ena änden av den medföljande växelströmsadaptern till DC IN-jacket (mini USB-typ) på projektorn och den andra änden till ett vägguttag.
2. Batterilampan blir orange och laddningen startar.
3. Om laddningen avbryts eller när batteriet är fulladdat slocknar batterilampan.

Sätta på/stänga av projektorn

Håll in strömknappen i 2 sekunder för att sätta på projektorn.

Håll in strömknappen i 2 sekunder för att stänga av projektorn.

När inga videosignaler inkommer till projektorn, visas en blå projektionsskärm med batteristatusikon om projektorn drivs med batteri.
- Om det inte kommer in några signaler på 2 minuter, stängs projektorn av automatiskt för att spara ström.

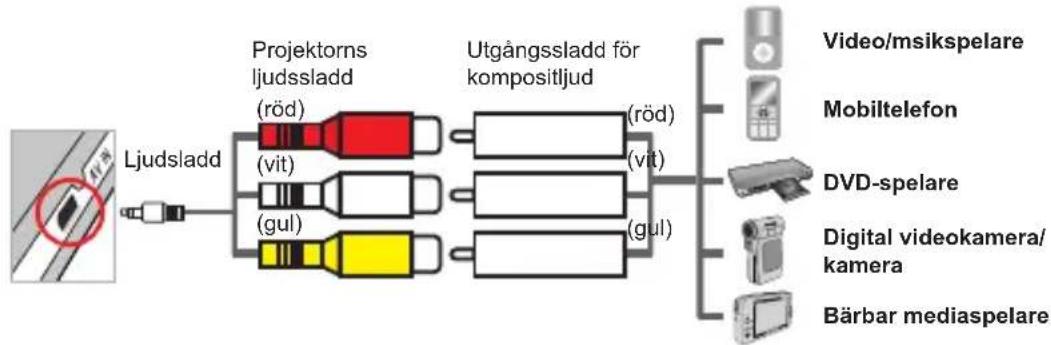

Ansluta projektorn till dina mediaspelare

Innan du ansluter en mediaspelare till projektorn, måste du ha en mediaspelardedikerad utgångssladd för kompositljud och projektorljudsladd till hands.

1. Anslut kompositljudsladden till mediaspelaren.
2. Anslut projektorns AV-sladd till utgångssladden för komposit-AV (gul till gul, vit till vit, och röd till röd).
3. Nu kan du projicera bild och ljud från projektorn.
4. Justera fokuseringsringen för bättre bild.

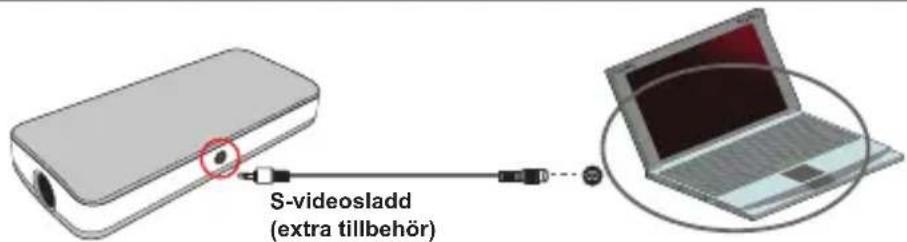

1 Kontrollera att den bärbara datorn har en S-videoport.

S-videosladd (extra tillbehör)

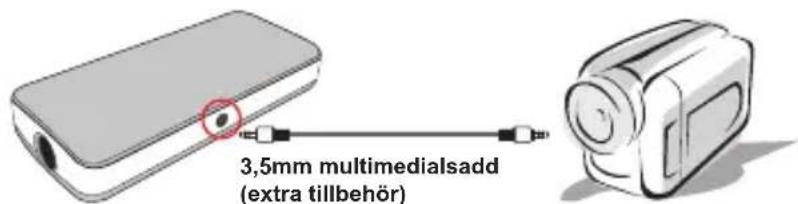

Ansluta projektorn till en Aiptek digital videokamera

3,5mm multimedialsadd (extra tillbehör)

Aiptek digital videokamera

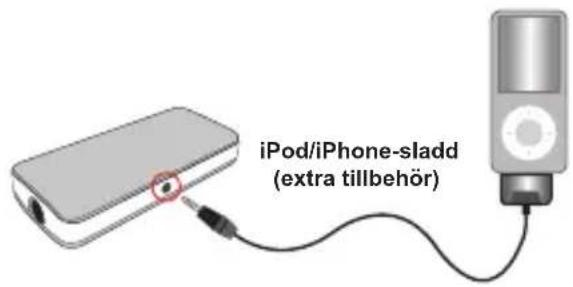

Ansluta projektorn till en iPod/iPhone

Se till att din iPod/iPhone har en aktiverad TV-utfunktion.

iPod/iPhone-sladd (extra tillbehör)

1. Anslut ena änden av iPod/iPhone-sladden till din iPod/iPhone och den andra änden till projektorns ljudkontakt.
2. Välj videoklipp eller bilder i din iPod/iPhone och trycl sedan på "Spela". Du kan nu visa video och bildspel på projektorn.
3. Justera fokuseringsringen för bättre bild.

• Kompatibel med:

Ikon	Beskrivning	Åtgård
	Svagt batteri	1. För att undvika plötsligt strömavbrott rekommenderas du att först ansluta växelströmsadaptern, och därefter använda batteriet när denna ikon visas.2. När meddelandet "Battery Low" (svagt batteri) visas på skärmen, blinkar den orange indikatorlampan en stund och projektorn stängs när som helst av automatiskt.
	Överhettning	När denna ikon visas stängs projektorn av automatiskt om 4 sekunder.

Specifikationer

Post Beskrivning
Bildteknik LCoS
Upplösning 640 x 360
Ljusstyrka 8 lumen
Kontrastförhållande 100:1
Bildkvotsförhållande 16:9
Ljuskälla Vit lysdiod
Den projicerade bildens storlek 15 cm - 127 cm (diagonalt)
Projiceringsavständ 25cm - 182cm
Projektionskälla Komposit A/V
Högtalare Stereo
Videokompatibilitet NTSC/PAL
Strömkälla	5 V, 2 A växelströmsadapter eller NP120 litiumjonbatteri
Batteritid Video-1,5 timmar, bild (endast) 2 timmar
Driftstemperatur 0°C - 35°C
Mått	125 mm x 59 mm x 25 mm
Vikt	125 g (utan batteri)
Extra tillbehör	Väska, S-videosladd, ljudsladd (minikontakt till minikontakt), iPod/ iPhone-sladd

OBS: Specifikationerna kan ändras utan föregående meddelande.
