BRUKSANVISNING PocketCinema V100 AIPTEK

Velg språk i menyen.

5. System

Nullstille innstillinger

Tack för för att du köpt denna produkt. Denna produkt är en kompakt pico projektor och den bästa lösningen för företag Det använda DLP-chippet, känt från fantastiska bioprojektorer, ger rika färger och höga kontraster med upp till 100 Lumen ljuststyrka. Mångsidiga anslutningsalternativ såsom HDMI-in, AV-in, USB eller SD-kortöppningar gör produkten till den allsidiga projektionsmaskinen. Använd den på kontoret, hemma eller på väg, dela med dig av ditt liv, dina ideer och passion utan att kompromissa med kvalitet eller ljuststyrka.

Skötsel och säkerhetsinformation

1. Hall enheten och förpackningsmaterial utom räckhåll för små barn.
2. Utsätt inte strömadaptern och andra kontakter för dropp och skvätt från vatten och torka händerna innan användning. Placera inte föremål fyllda med vätska, såsom vaser etc på eller nära produkten.
3. Se till att vägguttaget som används är lättåtkomligt och aldrig döljs. Vid nödfall för att separera enheten från elnätverket koppla ur strömadaptern.
4. Håll enheten borta från alla eldslågor såsom ljus och placera inga ljus i närheten av enheten.
5. Håll enheten minst 10 cm från andra föremål. Se till att ventilationen inte täcks av tidningar, dukar, gardiner etc.
6. För din egen säkerhet, använd inte projektorn vid åskväder.
7. Relativ fuktighet är 25% \~ 80%, icke-kondenserande.
8. Batteriet är integrerat i enheten. Demontera inte eller modifiera det. Batteriet bör endast bytas av ett auktoriserat servicecenter.

9. Kontrollera så att rumstemperaturen ligger inom 5 – 35 °C.

10. Under drift kan produkten bli något het vilket är helt normalt.

11. Vänta med att använda enheten om den flyttats från en kall plats till en varm. Eventuell kondens som samlats kan under vissa omständigheter förstöra enheten. Så snart som enheten nätt rumstemperatur kan den användas utan risk.

12. Hantera produkten aktsamt. Undvik kontakt med vassa föremål. Håll enheten borta från metallföremål.

13. Placera projektorn på en plan yta. Kollision eller om den faller ned på golvet kommer troligen att skada produkten.

14. Tappa inte eller demontera produkten då detta gör garantin ogiltig. Att öppna eller ta bort höljen kan utsätta dig för farlig spänning eller andra faror. Överlåt att service åt ett auktoriserat servicecenter.

15. Använd endast tillverkarens tillbehör.

16. Både produkten och bruksanvisningen kan förbättras eller få tillägg utan vidare meddelande.

17. Undvik att titta direkt in i projektorns objektiv.

18. Enheten bör inte användas i mycket dammiga miljöer. Dammpartiklar och andra främmande föremål kan skada enheten.
19. Utsätt inte enheten för extrema vibrationer. Det kan skada de interna delarna.
20. Använd den medföljande strömadaptern (se tekniska data).

Kontrollera att spänningen för strömförsörjningen matchar elspänningen på installionsplatsen. Att utrustningen uppfyller spänningstypen som specificerats på enheten.

FCC deklaration om överensstämmelse:

Denna enhet uppfyller del 15 i FCC-bestämmelserna. Användningen är underkastad följande två villkor: (1) denna enhet får inte orsaka skadlig interferens, och (2) denna enhet måste acceptera all interferens som tas emot, inklusive interferens som kan orsaka bristfällig funktion.

FEDERAL COMMUNICATION COMMISSION U.S.A.

Denna utrustning har testats och befunnits upfylla gränserna för en digital enhet i klass B, enligt del 15 i FCC:s bestämmelser. Dessa begränsningar är utformade

för att ge rimligt skydd mot skadliga störningar vid installation i hemmiljö. Denna apparat skapar, använder och kan avge radiofrekvent energi, och kan om den inte installeras enligt installationsanvisningarna, orsaka störningar på radiokommunikation.

Det finns dock ingen garanti för att inte interferens förekommer i en enskild installation. Om denna utrustning skulle orsaka interferens på radio- och TV-mottagning, vilket kan bestämmas genom att enheten slås av och på, uppmanas användaren att försöka komma till rätta med interferensen genom att vidta en eller flera av följande åtgärder:

• Rikta om eller flytta på mottagarantennen.
• Flytta bort utrustningen från mottagaren.
• Anslut utrustningen till ett nätuttag i en annan krets än den som mottagaren är ansluten till.
• Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för ytterligare åtgärder.

Du varnas om att ändringar eller modifikationer på utrustningen som inte uttryckligen godkänts av ansvarig part för överensstämmelsen kan frånta dina rättigheter att använda utrustningen.

När produkten kasseras ska så många delar som möjligt återanvändas.

Batterier och laddningsbara batterier får inte kastas med hushållssoporna!

Lämna in dem till återvinning.

Tillsammans kan vi skydda miljön.

Innehåll

Paketets innehåll 4

Lär känna din enhet 4

Komma igång 5

Ladda produkten 5

LED-indikator 5

Projicering från internminnet 5

Projicering från extern AV-källa 6

Extern SD/SDHC kortplats 7

USB-enhet 7

Använda hörlurar 7

Funktioner och Användning 8

Huvudmeny 8

Spela video 8

Spela musik 8

Visa bilder 9

Fil 9

Källa 9

Inställningen 10

Notering om Projektion Under Lång Tid 11

Paketets innehåll

Kontrollera att följande föremål finns i förpackningen:

Projektor	Strömadapter	Fjärrkontroll	Utbytbar kontakt
USB-kabel	USB-adapter	Komposit-AV-kabel	HDMI-kabel(A till C) (Tillval)
Mini-HDMI till VGA-kabel (Tillval)	Fodral	Bruksanvisning	Garantikort

Lär känna din enhet

Projektor

1. OK-knapp
2. Menynavigering
3. DC IN kontakt
4. Mini-USB
5. Infraröd mottagare
6. SD / SDHC
7. AV-ingång
8. HDMI / VGA / YpbPr (Komponent)
9. Fokushjul
10. Återgå
11. Strömbrytare
12. Högtalare
13. LED-indikator
14. Hörlurar

1 2 3 4 5 6 7 8 9 10 11 12 13 14 FOCUS 2004 OK

Fjärrkontroll

1. Hem
2. OK
3. Snabbspolning bakåt
4. Återgå
5. Navigeringsknappar
6. Spela / Paus
7. Snabbspolning framåt

1 2 3 4 5 6 7

Infraröd mottagare

30° 30°

Varning:

Felaktig användning av batterier kan orsaka överhettning, explosion eller gnistor vilket kan resultera skador eller brand. Batteriläckage kan skada fjärrkontrollen.

Utsätt inte fjärrkontrollen för direkt solljus.

Ladda inte, demontera, deformera eller värm batteriet.

Utsätt inte batteriet för brand eller vatten.

Byt omedelbart ett förbrukat batteri.

Ta ut batteriet när fjärrkontrollen inte kommer att användas under en längre period.

Komma igång

Ladda produkten

Projektorn har ett inbyggt 1800 mAh Li-jon batteri för mobil användning. Ladda projektorn minst 4 timmar före det första användningstillfället. Anslut ena änden av den medföljande strömadapterna till DC IN uttaget och den andra änden till ett strömuttag för att börja laddningen. Byt kontakt (EU, USA etc.) till den typ av kontakt som används i ditt land.

AC 100~240V

LED-indikator

Under laddnignen kommer LED ovanpå höljet att lysa röd. När den lyser grön är batteriet fulladdat.

Projicering från internminnet

Projektorn har ett 2 GB internminen för fillagring. Ladda ned mediafiler från din dator till det interna minnet för projicering:

1. Starta datorn och projektorn.
2. Anslut mini-USB-porten hos projektorn till datorn med en USB-kabel. Meddelandet "Ansluten" visas på skärmen för att visa förloppet. När anslutningen är etablerad kommer skärmen och ventilationsfläkten automatiskt att stängas av för att spara energi. Nu är projektorn i masslagringsläge.

1. Du kan kopiera bilder, videos och musik från datorn till det interna minnet eller radera filer på det interna minnet.

Notera: Du kan inte göra något på projektorn med fjärrkontrollen när projektorn är en USB-enhet.

Projicering från extern AV-källa

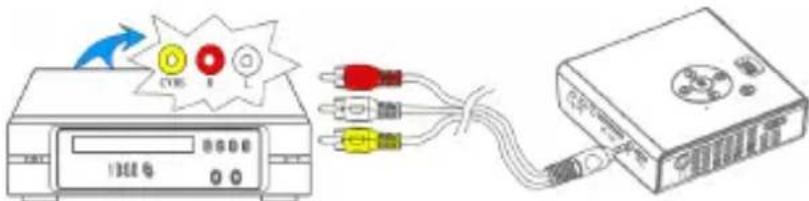

AV-ingång

1. Följ figuren nedan för att ansluta den externa AV- utmatningsenheten till AV IN uttaget på baksidan av enheten. Anslutningen är färgkodad. Efter anslutning se till att motsvarande (t.ex.: kompositvideo) läge är aktiverar i inmatningskällan.

2. Ange "Källa" i huvudmenyn och välj "AV-läge".

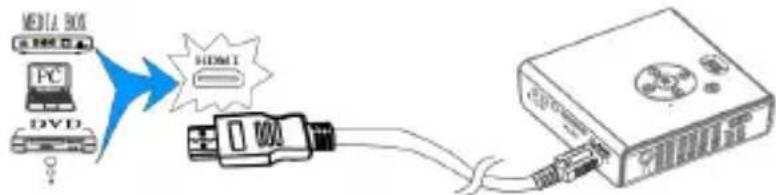

1. Använd HDMI-kabeln för att ansluta HDMI-porten på projektorn till den externa HDMI-signalkällan. Se till att HDMI-inmatningen är aktiverad i

menyn "Inmatningsk älla".

1. Ange "Källa" i huvudmenyn och välj "HDMI-läge".


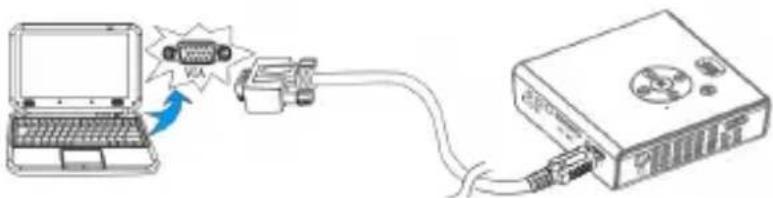

VGA (Tillval)

Använd "Mini-HDMI till VGA-kabel" för att ansluta HDMI-uttaget på baksidan av projektorn till datorn eller externa källan.

1. Koppla in ena änden av "Mini-HDMI till VGA-kabeln" i HDMI-uttaget på projektorn.

2. Koppla in ena änden av "Mini-HDMI till VGA-kabeln" i VGA-uttaget på datorn eller annan extern källa.

3. Ange "Källa" i huvudmenyn och välj "Datorläge".

1. Skärmupplösningar på datorer som stöds:

2. 1920 x 1080 / 1440 x 900 / 1400 x 1050

3. 1360 x 768 / 1280 x 800 / 1280 x 768 / 1280 x 720

4. 1152 x 864 / 1024 x 768 / 800 x 600

5. På många bärbara datorer aktiveras inte automatiskt den externa videoporten när en sekundär visningsenhet såsom en projektor ansluts. Se datorns manual för kommandot som aktiverar den externa videoporten.

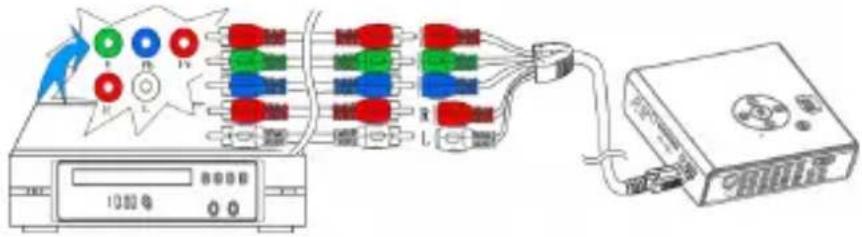

YPbPr (Tillval)

1. Använd YPbPr-kabeln (Komponent) (medföljer inte) för att ansluta YPbPr-ingången på baksidan av projektorn till den externa AV-signalkällan. Se till att relevant inmatning (t.ex.: komponent 1 eller komponent 2) är aktiverad i menyn "Inmatningskälla".

2. Markera "Källa" och växla till YPbPr-läge.

1. YPbPr-uttagen är ibland märkta som Y/CB/Ce. Om det är så anslut kablarna till samma färger.

2. Om inmatningskällans meny försvinner tryck på OK-knappen för att ta fram menyn.

Extern SD/SDHC kortplats

En inbyggd minneskortläsare finns tillgänglig för läsning av flashminneskort: SD och SDHC-kort upp till 32 GB. Sätt försiktigt in kortet enligt riktningen som visas nedan tills den när botten i öppningen. För att ta bort minneskortet, tryck försiktigt på övre kanten av kortet och dra ut det.

Projektorn kan projicera innehållet från USB-enheter såsom USB-programvarunycklar. Anslut ena änden av mini-USB-överföringskabeln till mini-USB-uttaget på enheten och den andra änden till USB-enheten såsom visas:

Projektorn är utrustad med stereohögtalare för bästa ljudprestanda. Dessutom kan du ansluta hörlurar till hörlursuttaget på enheten. När hörlurarna är anslutna kommer högtalarna automatiskt att stängas av.

Om du lyssnar på hög volym under en längre tid kan din hörsel skadas.

Funktioner och Användning

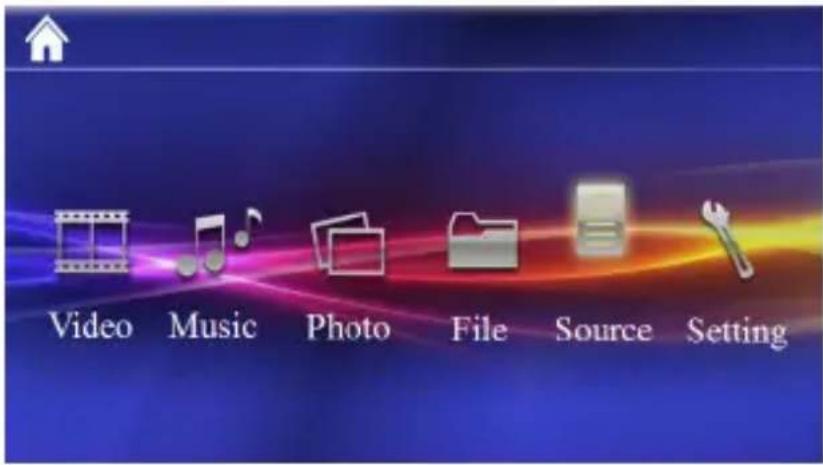

Huvudmeny

Tryck på ▲ för att-markera önskad post och tryck på undermenyn; tryck på ← för att återgå till huvudmenyn.

OK för att öppna

Spela video

Välj och spela upp videofiler.

1. I videolistan, tryck på OK för att öppna vald mapp; tryck på för att navigera i listan. Tryck på OK för att starta uppspelningen av den valda videoon.
2. Under uppspelningen, tryck på ◀▶ för att spela föregående / nästa video.
3. Tryck på för snabbuppspelning framåt/bakåt.
4. Tryck på II för att pausa och tryck igen för att återuppta uppspelningen.
5. För att ställa in videovolymen, tryck på Vol -/+ (på fjärrkontrollen) för att visa volymmenyn, tryck sedan på ▲▼ för att växla mellan ljusstyrka / kontrast /färg / volym / smart inställning och tryck på ◀▶ för att ställa in värdet.

Notera: Projektorn stöder följande videoformat: MJPEG, MPEG-1, MPEG-4, H.264, Real Video

Spela musik

Välj och spela upp ljudfiler.

1. Innan du kan lyssna på musik måste du först lagra musikfiler på minneskortet som du vill använda.
2. Tryck på▼ för att välja en sång och tryck påK för att starta musikuppspelningen. För att justera musikvolymen tryck på Vol -/+
3. Under uppspelningen, tryck på ◀▶ för att spela föregående / nästa sång. Tryck på ▶■ for att pausa musiken. Tryck igen för att återuppta normal uppspelning.
4. Du kan stänga av projektionsskärmen med funktionen "Musikskärm AV". Gå till Inställningar→Energisbeparing→Musikskärm och välj "AV".

Notera: Projektorn stöder följande musikformat: MP3, WAV, OGG

Visa bilder

Välj och visa bilder.

1. För att visa bilder som flerbildsminiatyr tryck på för att pausa när ett bildspel visas.
2. För att navigera genom miniatyrerna tryck på ▲▼ och ◀▶.
3. För att visa en bild markera den och tryck på OK.
4. För att starta ett bildspel från någon vald bild (miniatyrbildsvisning) tryck på OK. Tryck på för att välja föregående / nästa bild.

Notera: Projektorn stöder följande bildformat: JPEG, BMP, PNG, GIF, TIFF

Fil

I filnavigatoraren kan du på ett snabbt och bekvämt sätt flytta dig mellan filer och mappar.

1. I menyn tryck på för att välja önskad post och tryck på för att visa menyn såsom visas nedan.
2. Kopiera fil Välj "Kopiera" för att kopiera den valda filen från interna minnet till extern minnesenhet och vice versa.
3. Radera fil Välj "Radera" för att radera den valda filen.
4. Tryck på för att stänga popupmenyn.

File 1/3 Video/ Copy Delete Video1.avi Video2.avi Video3.avi

Källa

Vid projicering från extern AV-källa (AV IN, HDMI, VGA eller YPbPr), öppna "Källa" i huvudmenyn för att välja exakt inmatningsanslutning.

Notera: Om den blå skärmen visas och visar (Ingen signal) efter projekton med den externa AV-källan, följ instruktionerna ovan för att välja korrekt källa. Eller kontrollera om kabeln är korrekt ansluten.

Mobiladdningsläge

Aktivera mobilladdningsläge för att spara energi genom att stänga av projektionsskärmen medan du laddar din mobiltelefon.

Notera: USB-port utmatning — 5V, 750mA (max.)

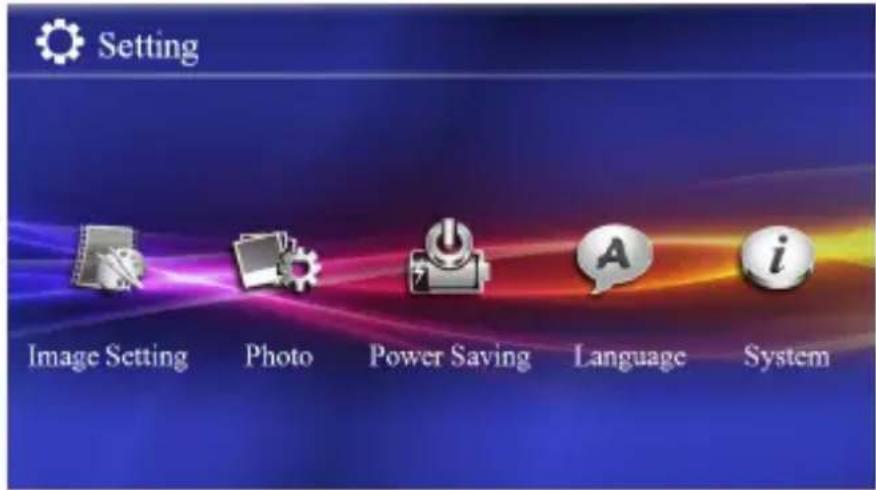

Inställningen

Använd knapparna för att välja bildvisningsläge mellan Standard, Livlig, Naturlig, Bio och Manuell.

Ljusstyrka / Kontrast / Färgmättnad

Använd ▲knapparna för att ställa in skärmvisningen.

Visningsläge

Använd ▲kwapparna för att välja mellan front / bakom / tak / tak bakom för bild spegling från vänster och höger eller upp och ned.

2. Bilder

Titta på

Visa bilden i miniatyr- eller listläge.

Tid per bild

Välj den tid som du vill att bilden skall visas innan byte till nästa bild i ett bildspel.

3. Energispar

ECO-läge

Aktivera funktionen för att spara energi.

Musikskärm

Aktivera musikskärm för att spara energi under uppspelning av musik genom att stänga av projektionsskärmen.

4. Språk

Välj språk i menyn.

5. Underhåll

Återställn. av inställn.

Välj "Ja" för att återställa alla alternativ till ursprungliga inställningen. Välj "Nej" för att avbryta.

Firmware-uppdatering

Uppdateringsinformation av fast program kan finnas tillgängligt på vår webbsida. Anslut Strömadaptern vid uppdatering av det fasta programmet.

Information

Detaljerad information om projektorn.

Notering om Projektion Under Lång Tid

Det inbyggda batteriet stöder ungefär 1,5 timmars projektion. För projektion under lång tid rekommenderar vi att strömadapter används. Om inte strömadapter används och batteriet inte laddas i tid kommer projektor att gå in i standby-läge automatiskt. Tryck på någon knapp för att avbryta standby-läget.

När batteriet är för svagt för drift kommer kapacitetsikonen svagt batteri ( ) att blinka. Du behöver ladda produkten medan ikonen visas. I standby-läge blinkar endast LED-indikatorerna.

Det är normalt att projektorn blir något varm under oavbruten användning på grund av dess höga prestanda. Om projektorn körs under lång tid och överhettas kommer ikonen Hög temperatur ( ) att visas på skärmen. Systemet kommer automatiskt att gå in i standby-läge.
