KÄYTTÖOHJE PocketCinema V100 AIPTEK

Kiitos, kun valitsit tämän tuotteen. Tämä tuote on kompakti pico-projektori ja paras ratkaisun yritystoimintaan. Laitteessa käytettävä DLP-siru, joka tunnettaan suurista elokuvaprojektoreista, ja se tarjoaa rikkaat värit ja suuren kontrastin enintään 100 lumenin kirkkaudella. Monipuoliset yhteysvalinnat, joita ovat mm. HDMI-tulo, AV-tulo, USB- tai SD-korttipaikka, tekevät projektorista yleisprojisointilaitteen. Voit käyttää sitä toimistossa, kotona ja tien päällä elämäsi ja ideoittesi jakamiseen, samoin kompromisseja tekemättömän intohimoisen asenteen laatua ja kirkkautta kohtaan.

Kunnossapito- ja turvallisuustiedot

1. Pidä laite ja pakkausmateriaali pienten vauvojen ja lasten ulottumattomissa.
2. Älä altista verkkolaitetta ja kontaktipintoja tippuvalle tai soiskuvalle vedelle, ja kuivaa kädet ennen laitteen käyttöä. Älä aseta nesteillä täytettyjä esineitä, kuten kukkamaljakkoja, laitteen lähelle tai päälle.
3. Varmista, että käytetty virtualähde on aina tavoitettavissa, ei koskaan piilossa. Käytä hätätapauksessa verkkolaitetta laitteen erottamiseen verkkovirrasta.
4. Pidä laite etäällä avotulesta, kuten kynttilöistä, äläkä aseta niitä laitteen lähelle.
5. Pidä laitetta vähintään 10 cm:n päässä muista esineistä. Varmista, etteivät lehdet, pöytäliina, verhot jne. peitä laitteen tuuletusaukkoja.
6. Oman turvallisuutesi vuoksi älä käytä projektia ukonilmalla.
7. Suhteellisen kosteuden on oltava välillä 25 % - 80 % (kondensoitumaton).
8. Akku on integroitu laitteeseen. Älä yritä purkaa tai mukauttaa sitä. Akun saa vaihtaa vain valtuutettu huoltokeskus.

9. Varmista, että huoneen lämpötila on 5–35 °C

10. Käytön aikana tuote voi lämmitä hieman, mikä on normaalia.

11. Odota jonkin aikaa ennen käyttöä, jos laite on siirretty kylmästä tilasta lämpimään. Tässä tilanteessa kertynyt kondensoitunut vesi voi tietyissä olosuhteissa tuhota laitteen. Heti, kun tuote on saavuttanut huonelämpötilan, sitä voi käyttää ilman vaaraa.

12. Käsittele tuotetta varoen. Vältä kosketusta teräviin esineisiin. Pidä loitolla metalliesineistä.

13. Aseta projektori tasaiselle alustalle. Kaikki törmäykset tai pudottaminen todennäköisesti vahingoittaa tuotetta.

14. Älä pudota tai pura laitetta – se mitätöi takuun. Kansien avaaminen tai irrottaminen voi altistaa sinut vaarallisille jännitteille tai muille vaaroille. Jätä kaikki huolto valtuutetulle huoltokeskukselle.

15. Käytä ainoastaan valmistajan toimittamia lisävarusteita.

16. Sekä tuotetta että käyttöopasta voidaa parantaa tai täydentää edelleen ilman erillistä ilmoitusta.

17. Vältä katsomasta suoraan projektorin linssiin.

18. Laitetta ei saa käyttää hyvin pölyisessä ympäristössä. Pölyhiukkaset ja vieraat esineet voivat vahingoittaa laitetta.
19. Älä altista laitetta tärinälle. Se voi vahingoittaa sisäisiä osia.
20. Käytä toimitukseen kuuluvaa verkkolaitetta (katso tekniset tiedot)

Varmista, että verkkovirran jännite vastaa laitteen teknisiä tietoja. Tämä laite on laitteessa ilmoitetun jännitetyypin mukainen.

FCC-yhdenmukaisuusilmoitus:

Tämä laite on yhdenmukainen FCC-säännösten Osan 15 kanssa. Käyttö edellyttää seuraavien kahden ehdon täyttymistä: (1) laitteen ei tule tuottaa haitallista häirintää, ja (2) laitteen tulee ottaa vastaan kaikki häiriöt, mukaan lukien ei-toivottua käyttöä aiheuttavat häiriöt.

FEDERAL COMMUNICATION COMMISSION U.S.A.

Tämä väline on testattu ja todettu yhdenmukaiseksi digitaalisten laitteiden Luokan B raja-arvojen kanssa, FCC-säännösten osan 15 lisäksi. Nämä raja-arvot

ovat suunniteltu kunnollisen suojan tarjoamiseksi kotiin asentamisen aiheuttamaa häirintää vastaan. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja mikäli laitetta ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa häiriötä radioviestintään.

Tästä huolimatta, ei ole takuita siitä, etteikö laitteen asentamisesta aiheudu häiriötä. Mikäli tämä laite aiheuttaa haitallista häiriötä radion ja television lähetyksiin, mikä voidaan määrittää laitetta päälle ja pois kytkiessä, käyttäjää rohkaistaan koettamaan korjata häiriö yhdellä tai useammalla seuraavista menetelmistä:

• Suuntaa antenni uudelleen tai aseta se toiseen paikkaan.
• Pidennä laitteen ja vastaanottimen välistä välimatkaa.
• Yhdistä laite ja vastaanotin erillisiin virtapiireihin.
• Käänny kokeneen ja ammattitaitoisen radio/TV-teknikon puoleen.

Sinua varoitetaan, että kaikki laitteeseen kohdistuvat muunnokset, joita yhteensopivuudesta vastuussa oleva osapuoli ei ole nimenomaisesti hyväksynyt, voivat peruuttaa valtuutesi käyttää kyseistä laitetta.

Kun tuote on hävitettävä käyttöikänsä päässä, kierrätä kaikki mahdolliset osat. Akkuja ja ladattavia paristoja ei saa hävittää kotitalousjätteen mukana! Vie ne paikalliseen kierrätyspisteeseen. Voimme yhdessä suojella ympäristöä.

Sisältö

Pakkauksen sisältö 4

Laitteseen tutustuminen 4

Näin pääset alkuun 5

Tuotteen lataaminen 5

LED-merkkivalo 5

Projisointi sisäisestä muistista 5

Ulkoisen AV-lähteen projisointi 6

Ulkoinen SD/SDHC-korttipaikka 7

USB-laite 7

Kuulokkeiden käyttö 7

Toiminnot ja käyttö 8

Päävalikko 8

Videon toistaminen 8

Musiikin toisto 8

Valokuvien toistaminen 9

Tiedosto 9

Lähde 9

Asetukset 10

Huomautus Pitkäkestoisesta Heijastamisesta 11

Pakkauksen sisältö

Tarkista, että seuraavat osat ovat pakkauksessa:

Projektori	Verkkolaite	Kaukosäädin	Vaihdettava pistoke
USB-kaapeli	USB-sovitin	Komposiitti-AV-kaapeli	HDMI-kaapeli(A:sta C:hen)(Valinnainen)
Mini-HDMI - VGA-kaapeli(Valinnainen)	Kantopussi	Käyttöopas	Takuukortti

Laitteseen tutustuminen

Projektori

1. OK-painike
2. Valikkonavigointi
3. Tasavirtaliitäntä
4. Mini-USB
5. Infrapunavastaanotin
6. SD/SDHC
7. AV-tulo
8. HDMI/VGA/YpbPr (Komponentti)
9. Tarkennuskiekko
10. Paluu
11. Virtakytkin
12. Kaiutin
13. LED-merkkivalo
14. Kuulokkeet

1 2 3 4 5 6 7 8 9 10 11 12 13 14 FOODS 200N OK

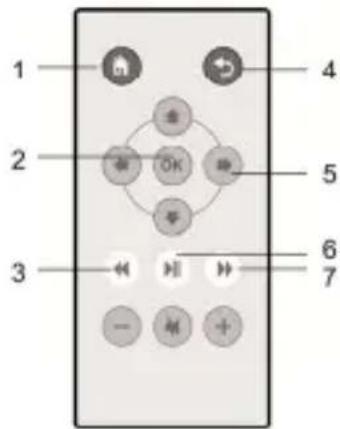

Kaukosäädin

1. Koti
2. OK
3. Taaksepäinkelaus
4. Paluu
5. Navigointinäppäimet
6. Toista/Tauko
7. Eteenpäinkelaus

1 2 3 4 5 6 7

Infrapunavastaanotin

Varoitus:

Akun käyttö väärin voi aiheuttaa ylikuumenemista, räjähdyksen tai syttymisen, mikä voi johtaa vammaan tai tulipaloon. Akun vuotaminen voi vahingoittaa kaukosäädintä.

Älä altista kaukosäädintä suoralle auringonpaisteelle.

Älä lataa, pura, muuta muotoa tai kuumenna akkua.

Älä altista akkua tulelle tai vedelle.

Vaihda loppuun käytetty akku heti.

Poista akku, jos kaukosäädintä ei käytetä pitkään aikaan.

30°, 30°

Näin pääset alkuun

Tuotteen lataaminen

Projektorissa on sisäänrakennettu 1800 mAh:n litium-ioni-akku kannettavaa käyttöä varten. Lataa projektorin akkua vähintään 4 tuntia ennen ensimmäistä käyttökertaa. Liitä toimitukseen kuuluvan verkkolaitteen toinen pää tasavirtatuloliitäntään ja toinen pää pistorasiaan aloittaaksesi lataamisen. Vaihda verkkolaitteen pistoke (EU, YHDYAVALLAT jne.) alueesi pistorasiaan sopivaan, jos on erilainen.

AC 100~240V

LED-merkkivalo

Latauksen aikana kotelon päällä oleva LED-merkkivalo palaa punaisena. Se muuttuu vihreäksi, kun akku on latautunut täyteen.

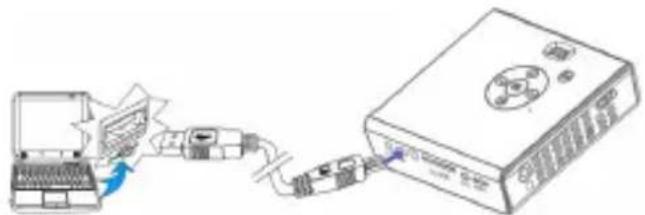

Projisointi sisäisestä muistista

Projektorissa on 2 Gt sisäistä muistia tiedostojen tallennusta varten. Lataa mediatiedostoja tietokoneesta sisäiseen muistiin projisointia varten:

1. Käynnistä tietokone ja projektori.
2. Liitä projektorin mini-USB-portti tietokoneeseen USB-kaapelilla. "Connected" (Yhdistetty) -viesti tulee näkyviin näyttöön ilmaisemaan edistymistä.

Kun yhteys on muodostettu, näyttö ja tuuletin sammuvat automaattisesti virran säästämiseksi. Projektori on nyt massamuistitilassa.

1. Voit kopioida tietokoneelta kuvia, videoita ja musiikkia projektorin sisäiseen muistiin tai poistaa niitä sieltä.

Huomautus: Et voi tehdä kaukosäätimellä mitään toimintoja projektorille, kun projektori on USB-tilassa.

Ulkoisen AV-lähteen projisointi

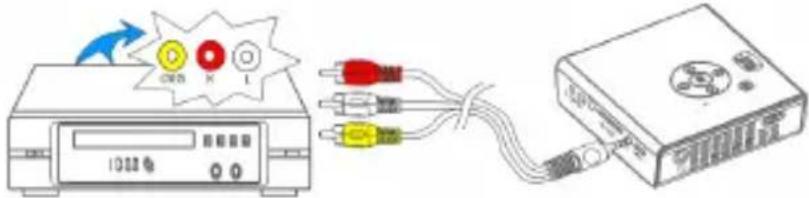

AV-tulo

1. Liitä ulkoinen AV-lähtölaite alla olevan kuvan mukaisesti laitteen takapaneelin AV-tuloliitäntään. Liitännät ovat värikoodattuja. Varmista liitännän jälkeen, että vastaava (esim.: Komposiittivideo) tila on otettu käyttöön tulolähteessä.

2. Valitse päävalikossa "Lähde" ja valitse "AV-tila"

1. Liitä projektorin paneelin HDMI-portti HDMI-kaapelilla ulkoiseen HDMI-signaalilähteeseen. Varmista, että HDMI-tulo on otettu käyttöön "Tulolähde"-valikos sa.

2. Valitse päävalikossa "Lähde" ja valitse "HDMI-tila".


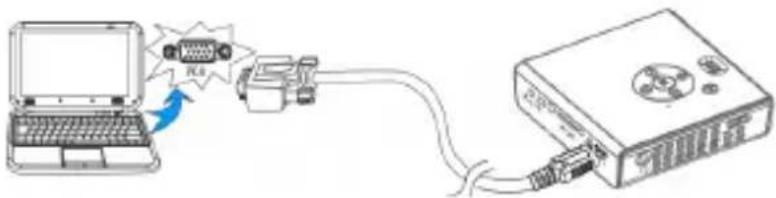

VGA (Valinnainen)

Käytä "Mini-HDMI - VGA -kaapelia" projektorin takapaneelin HDMI-portin liittämiseen tietokoneeseen tai muuhun ulkoiseen lähteeseen.

1. Liitä "Mini-HDMI - VGA -kaapeli" projektorin HDMI-porttiin.

2. Liitä "Mini-HDMI - VGA -kaapelin" toinen pää tietokoneen tai muun ulkoisen lähteen VGA-liitäntään.

3. Valitse päävalikossa "Lähde" ja valitse "PC-tila".

1. Tietokoneen tuettu näytön tarkkuus:

2. 1920 x 1080 / 1440 x 900 / 1400 x 1050

3. 1360 x 768 / 1280 x 800 / 1280 x 768 / 1280 x 720

4. 1152 x 864 / 1024 x 768 / 800 x 600

5. Monet kannettavat tietokoneet eivät vaihda automaattisesti ulkoista videoporttia, kun toissijainen näyttö, kuten projektori, liitetään. Katso tietokoneen käyttöoppaasta komento, joka aktivoi ulkoisen videoportin.

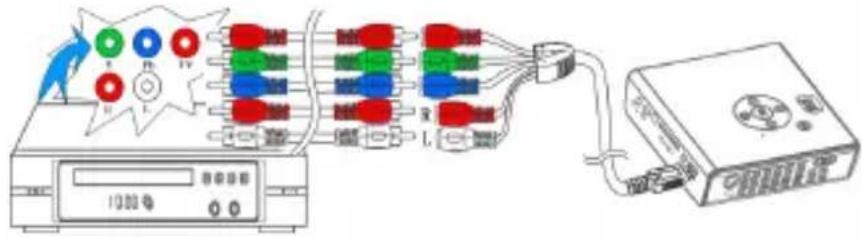

YPbPr (Valinnainen)

1. Käytä YPbPr (Komponentti) -kaapelia (ei kuulu toimitukseen) projektorin takapaneelin YPbPr-liitännän liittämiseen ulkoiseen AV-signaalilähteeseen. Varmista, että asianmukainen tulo (esim.: Komponentti 1 tai Komponentti 2) on otettu käyttöön "Tulolähde"-valikossa.

2. Kosrosta "Lähde" ja vaihda YPbPr-tilaan.

1. YPbPr-liitännät on joskus varustettu merkinnällä Y/CB/Ce. Jos näin on, liitä kaapelit samanvärisiin liitäntöihin.
2. Jos tulolähdevalikko katoaa näkyvistä, paina OK-painiketta ponnahduttaaksesi valikon esiin.

Ulkoinen SD/SDHC-korttipaikka

Käytettävissä on yksi sisäänrakennettu muistikortinlukija seuraavien flash-muistikorttien lukemiseen: SD-, ja SDHC-kortit, enintään 32 Gt. Aseta kortti varovasti lukijaan alla näytetyn suunnan huomioiden, kunnes kortti on korttipaikan pohjassa. Voit poistaa muistikorin painamalla varovasti kortin yläreunaa ja vetämällä sen ulos.

Projektori voi heijastaa USB-laitteen, kuten USB-käyttöavain, sisältöä. Liitä mini-USB-siirtokaapelin toinen pää laitteen mini-USB-porttiin ja toinen pää USB-laitteeseen, kuten kuvassa:

Projektorissa on stereokaiuttimet parhaan audiosuorituskyvyn tarjoamiseksi. Voi myös liittää kuulokkeet laitteen kuulokeliitäntään. Kun kuulokkeet liitetään, kaiuttimet kytkeytyvät automaattisesti pois päältä.

Varoitus: Kuulovamman välttäminen

Kuunteleminen korkealla äänenvoimakkuudella pitkiä aikoja voi vahingoittaa kuuloa.

Toiminnot ja käyttö

Päävalikko

Korosta haluttu kohde painamalla ▲▼◀▶ painikkeita ja siirry alavalikkoon painamalla OK-painiketta; palaa päävalikkoon painamalla painiketta.

Videon toistaminen

Valitse ja toista videotiedostoja.

1. Paina videoluettelosok-painiketta avataksesi valitun kansion ja navigoi luettelossa painamalla painikkeita. Käynnistä valitun videoon toisto painamalla OK-painiketta.
2. Paina toiston aikana ◀▶-painikkeita toistaaksesi edellisen/seuraavan videon.
3. Kelaa taaksepäin/eteenpäin painamalla ▶ / -painikkeita.
4. Keskeytä toisto painamalla -painiketta ja jatka toistoa painamalla painiketta uudelleen.
5. Voit säätää videoon äänenvoimakkuutta painamalla Vol -/+ (kaukosäätimessä) näyttääksesi äänenvoimakkuusvalikon. Paina sitten ▶ painikkeita vaihtaaksesi Kirkkaus-/Kontrasti-/Väri-/Äänenvoimakkuus/Älykäs asetus -asetustenvälillä ja säädä arvoa painamalla ▶ painikkeita.

Huomautus: Projektori tukee seuraavia videomuotoja: MJPEG, MPEG-1, MPEG-4, H.264, Real Video

Musiikin toisto

Valitse ja toista audiotiedostoja.

1. Ennen kuin voit kuunnella musiikkia, musiikkitiedostoja on tallennettava ensin käytettävälle muistikortille.
2. Valitse kappale painamalla -painikkeita ja käynnistä toisto painamalla OK-painiketta. Säädä musiikin äänenvoimakkuutta painamalla Vol -/+ -painiketta.
3. Paina toiston aikana ◀▶-painikkeita toistaaksesi edellisen/seuraavan kappaleen. Keskeytä musiikin toisto painamalla ▶paniketta. Palaa normaalitoistoon painamalla painiketta uudelleen.
4. Voit kytkeä heijastusnäytön pois päältä "Musiikkinäyttö Pois"-ominaisuudella. Siirry kohtaan Asetukset→Virransäästö→Musiikkinäyttö ja valitse "Pois".

Huomautus: Projektori tukee seuraavia musiikkimuotoja: MP3, WAV, OGG

Valokuvien toistaminen

Valitse ja toista kuvia.

1. Voit toistaa kuviasi useina pikkukuvina painamalla kekeyttääksesi toiston kesken diaesityksen.
2. Navigoi pikkukuvanäytössä painamalla ▲▼- ja ◀▶-painikkeita.
3. Toista kuva korostamalla se ja painamalla OK-painiketta.
4. Voit käynnistää diaesityksen mistä tahansa valitusta kuvasta (pikkukuvanäyttö) painamalla OK-painiketta. Valitse edellinen/seuraava kuva painamalla painikkeita.

Huomautus: Projektori tukee seuraavia kuvamuotoja: JPEG, BMP, PNG, GIF, TIFF

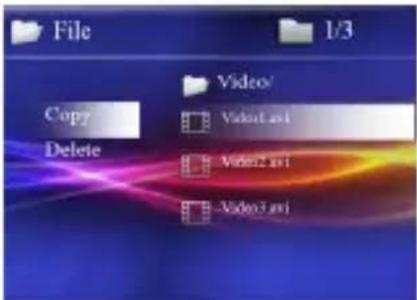

Tiedosto

Tiedostonavigaattori on nopea ja mukava tapa siirtyä tiedostojen ja kansioiden välillä.

1. Paina valikossa ▲▼-painikkeita valitaksesi kohteen ja paina ▶-painiketta ponnahduttaaksesi valikon esiin, kuen alla olevassa kuvassa.
2. Tiedoston kopointi Valitse "Kopioi" kopioidaksesi valitun tiedoston sisäisestä muistista ulkoiseen tallennuslaitteeseen ja päin vastoin.
3. Tiedoston poistaminen Valitse "Poista" poistaaksesi valitun tiedoston.
4. Poista ponnahdusvalikko näkyvistä painamalla ←-painiketta.

File 1/3 Video1 Copy Delete Video1.wt Video2.wt Video3.wt

Lähde

Projisoidessasi ulkoisesta AV-lähteestä (AV-tulo, HDMI, VGA tai YPbPr), valitse päävalikosta "Lähde" valitaksesi halutun tulolähteen.

Huomautus: Jos näkyvissä on sininen näyttö, jossa ilmoitus (Ei signaalia) kun projektori on liitetty ulkoiseen AV-lähteeseen, noudata yllä olevia ohjeita valitaksesi oikean lähteen. Tai tarkasta onko kaapeli liitetty oikein.

Matkapuhelimen lataustila

Aktivoi matkapuhelimen lataustila virran säästämiseksi kytkemällä heijastusnäyttö pois päältä ladatessasi matkapuhelinta.

Huomautus: USB-portin antoteho — 5 V, 750 mA (maks.)

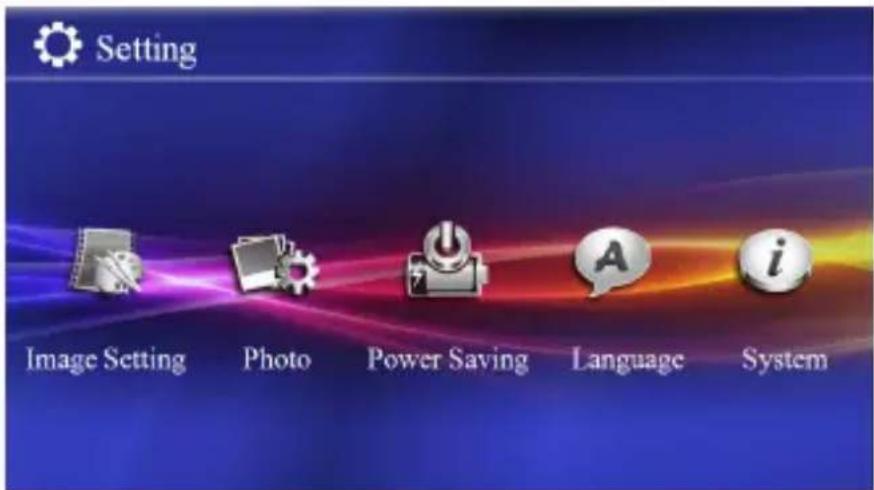

Asetukset

Valitse kuvan näyttötila painamalla ▲painikkeita vaihtoehdoista Vakio, Eloisa, Luonnollinen, Elokuva ja Manuaalinen.

Kirkkaus / Kontrasti / Värikylläisyys

Säädä näyttöruutua -painikkeilla.

Projisointitila

Valitse painikkeilla etu / taka / katto / takakatto kuvan heijastamiseksi vasemmalta ja oikealta tai ylhäältä ja alhaalta.

2. Valokuva:

Näkymä

Näytä kuva pikkukuva- tai luettelotilassa.

Aika diaa kohti

Valitse aika, jonka kuvat näkyvät näytössä ennen seuraavaan kuvaan siirtymistä diaesityksessä.

3. Virransäästö

ECO-tila

Aktivoi toiminnon energian säästämiseksi

Musiikkinäyttö

Aktivoi Musiikkinäyttö-tilan energian säästämiseksi toistettaessa musiikkia kytkemällä virta pois päältä heijastusnäytöstä.

4. Kieli

Valitse valikoissa käytettävä kieli.

5. Järjestelmä

Asetuksen palauttaminen

Valitse "Kyllä" nollataksesi kaikki valinnat alkuperäisiin asetuksiin. Peruuta valitsemalla "El"

Laiteohjelmiston päivitys

Laiteohjelmiston päivitystietoja voi olla käytettävissä web-sivustollamme. Liitä verkkolaite, kun päivität laiteohjelmistoa.

Tiedot

Yksityiskohtaisia tietoja projektorista.

Huomautus Pitkäkestoisesta Heijastamisesta

Sisäänrakennettu akku tukee noin 1,5 tunnin projisointia. Pitkäkestoisessa projisoinnissa on suositeltavaa käyttää verkkolaitetta. Jos verkkolaitetta ei käytetä ja akkua ei ole ladattu riittävästi, projektori kytkeytyy automaattisesti valmiustilaan. Paina mitä tahansa painiketta poistuaksesi valmiustilasta.

Kun akkuvirta on liian vähissä laitteen päällä pysymiseksi, akun matalan varaustason kuvake ( ) alkaa vilkkua. Projektori on ladattava, kun tämä kuvake tulee näkyviin. Valmiustilassa vain LED-merkkivalot vilkkuvat.

On normaalia, että projektori tuntuu lämpimältä jatkuvassa käytössä johtuen sen korkeasta suorituskyvystä. Jos projektoria käytetään pitkiä aikoja ja se ylikuumenee, ylikuumenemisen kuvake ( ) tulee näkyviin näyttöön. Järjestelmä kytkeytyy tällöin automaattisesti valmiustilaan.
