KÄYTTÖOHJE HyperPen 10000U AIPTEK

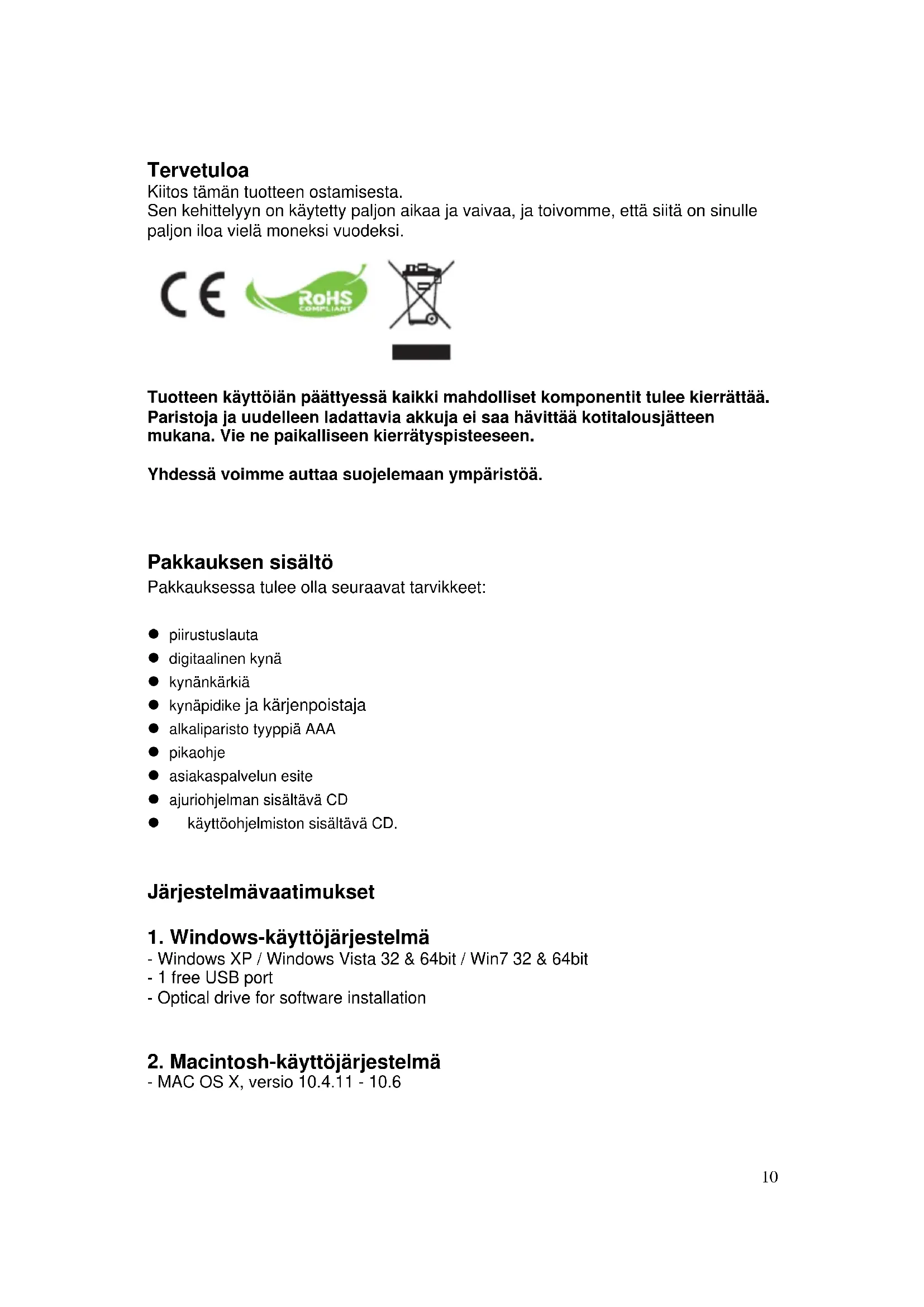

Software Bundle Adobe Photoshop Element 6.0, PenNotice, Annotate for Word , PenCommander, PenMail, PenSigner Accessory Pen x1, Pen Refill x3, Pen holder x1, Alkaline Battery (1.5V) AAAx1, Quick Start Guide, Driver CD x1, Adobe Photoshop Element 6.0 CDx1 Article No. 10005510 Tervetuloa Kiitos tämän tuotteen ostamisesta. Sen kehittelyyn on käytetty paljon aikaa ja vaivaa, ja toivomme, että siitä on sinulle paljon iloa vielä moneksi vuodeksi. Tuotteen käyttöiän päättyessä kaikki mahdolliset komponentit tulee kierrättää. Paristoja ja uudelleen ladattavia akkuja ei saa hävittää kotitalousjätteen mukana. Vie ne paikalliseen kierrätyspisteeseen. Yhdessä voimme auttaa suojelemaan ympäristöä.

Pakkauksen sisältö Pakkauksessa tulee olla seuraavat tarvikkeet: piirustuslauta digitaalinen kynä kynänkärkiä kynäpidike ja kärjenpoistaja alkaliparisto tyyppiä AAA pikaohje asiakaspalvelun esite ajuriohjelman sisältävä CD käyttöohjelmiston sisältävä CD.

Järjestelmävaatimukset

1. Windows-käyttöjärjestelmä

2. Macintosh-käyttöjärjestelmä

HyperPen 10000U:n osiin tutustuminen

2. Digitaalinen kynä 3. Kynäpidike ja

Pariston asettaminen digitaaliseen kynään Vaihe 1: Vedä digitaalisen kynän ala- ja yläosaa eri suuntiin, jotta saat kynän auki.

Vaihe 2: Aseta paristo paristolokeroon siten, että + ja – tulevat oikeinpäin merkintöjen mukaisesti. Työskentelyalue Pikanäppäimet (oikopolut) Merkkivalo Kynänkärki

Vaihe 3: Kierrä kynä kiinni siten, että -merkki tulee samaan linjaan kynän painikkeiden kanssa.

Digitaalisen kynän säilyttäminen tehtävien välillä Digitaalista kynää säilytetään siten, ettei kynänkärki koske mihinkään esineeseen. Kynänkärkeen kohdistuva paine saa kynän pariston varauksen pienentymään. Kynää suositellaan säilytettäväksi kynäpidikkeessä siten, että kynänkärki osoittaa ylöspäin, tai kynä voidaan asettaa vaaka-asentoon siten, ettei kynänkärki kosketa mihinkään esineeseen.

Kynänkärjen vaihtaminen Kynänkärki vaihdetaan vetämällä se irti kynästä kynäpidikkeen pohjassa olevaa kärjenpoistajaa käyttäen. Vaihe 1: Työnnä kynänkärki poistajaan. Vaihe 2: Vedä kynää siten, että kynänkärki irtoaa.

Vaihe 3: Paina uusi kynänkärki kynään.13

Asentaminen Vaihe 1: Ajuriohjelman asentaminen Windows- käyttöjärjestelmään (1) Aseta CD-levy CD-ROM-levyasemaan. Asennusohjelma käynnistyy automaattisesti. (2) Käynnistä asennus käskyllä 'Driver Setup' (asenna ajuri). Huomaa: Ajuriohjelma on asennettava ennen piirustuslaudan kytkemistä tietokoneeseen.

(3) Mikäli näyttöön ilmestyy ikkuna, jossa lukee 'The software you are installing has not passed Windows logo testing to verify its compatibility with Windows XP' (ohjelmisto, jota olet asentamassa, ei läpäissyt Windowsin logotestiä, jolla tarkistetaan sen yhteensopivuus Windows XP:n kanssa), jatka asentamista napsauttamalla painiketta 'Continue Anyway' (jatka silti).14 Ajuriohjelman asentaminen Macintosh-käyttöjärjestelmään (1) Selaa CD-levyltä Macintoshiin tarkoitettu ajuriohjelman versio. Vaihe 1: Napsauta painiketta 'Driver Setup' (asenna ajuri). Vaihe 2: Napsauta painiketta 'Driver Setup. (2) Asenna ajuriohjelma noudattamalla vaiheittaisia ohjeita. (3) Odota, kunnes asennus on päättynyt.

Vaihe 2: Piirustuslaudan kytkeminen Windows- tai Macintosh- tietokoneeseen USB-kaapelilla

Windows: (3) Kytke piirustuslauta tietokoneeseen USB-kaapelilla. Kestää muutaman sekunnin ennen kuin 'Found New Hardware Wizard' -ikkuna (uusi ohjattu toiminto löytynyt) ilmestyy näyttöön. Napsauta painiketta 'Finalize' (viimeistele).15 (4) Näytön alareunan tehtäväpalkkiin ilmestyy pieni lautakuvake . Kaksoisnapsauta sitä, niin näyttöön avautuu asetusikkuna.

Vaihe 3: Piirustuslaudan ja kynän asetustenteko

1. Info-välilehti (tiedot)

Info-välilehdellä näkyvät käytössä olevan ajuriohjelman tiedot. Välilehdeltä voidaan haluttaessa: c. liittää kuvake tehtäväpalkkiin tai olla liittämättä sitä d. aktivoida toiminnot, jos käytössä on Windows-lauta. Huomaa: Toimintoja ei ole valittavissa, jos käytössä on Macintosh-käyttöjärjestelmä.

2. Button-välilehti (painikkeet) - painikkeilla

annettavat käskyt Kynänkärjen ja kahden painikkeen toiminnot voidaan määrittää mieltymysten mukaan. Kaksoisnapsautuksen herkkyyttä voidaan säätää hitaan ja nopean nopeuden välillä. Huomaa: Macintosh-käyttöjärjestelmässä ei ole käytettävissä keskimmäistä painiketta tavanomaista eikä kaksoisnapsautusta varten.

3. Scope-välilehti (laajuus)

Scope-välilehdellä on kolme toimintoa: a. Full Area (koko alue)tällä valitaan laajin mahdollinen työskentelyalue. b. Screen Ratio (kuvasuhde)tällä valitaan työskentelyalue, joka sopii automaattisesti näytön kuvasuhteeseen. c. Reserve Edges (marginaalit): tällä valitaan yläosioon jäävä tila pikanäppäimiä varten.16

Vihje: Näiden kolmen vaihtoehdon lisäksi työskentelyaluetta on helppo siirtää ja sen kokoa säätää liikuttamalla kuvassa näkyvän sinisen suorakulmion kehystä.

4. Hot Cell -välilehti (pikanäppäimet)

a. Hot Edges (pikamarginaalit) Pikamarginaalien avulla on mahdollista sijoittaa pikanäppäimet. HyperPen 10000U:n pikanäppäimet voidaan sijoittaa ainoastaan laudan yläosaan. b. Hot Pad Layout (pikanäppäinten asettelu) Pikanäppäinten oletusasetuksia voidaan muuttaa valitsemalla mikä tahansa 16 pikanäppäimestä. Napsauta painiketta 'Define' (määritä), mikäli haluat uudelleenmäärittää pikanäppäimiä. Syötä sitten ohjelma tai toiminto, ohjelman tallennuspaikka ja parametrit, mikäli tarpeen. Syötetty merkkijono tallentuu ohjelmistoon parametrinä. Vahvista asetus painikkeella 'OK'. Kaikki pikanäppäimet sisältävä yleiskuva voidaan tulostaa painikkeella 'Print' (tulosta). Huomaa: Macintosh-järjestelmässä ei ole tulostuspainiketta. Napsauta painiketta 'Clear' (poista), mikäli haluat poistaa alkuasetuksia.

5. Pressure-välilehti (painoherkkyys)

Kynän painoherkkyyttä voidaan säätää osoittimen avulla asetuksesta 'Light' (kevyt) asetukseen 'Heavy' (raskas). Piirrä 'Pressure Test' -kenttään (painoherkkyystesti), niin näet valitulla painoherkkyydellä syntyvän viivan paksuuden.

Vaihe 4: Laitteen ja ajuriohjelman toimintojen asennuksen tarkistaminen Laudan toiminta tarkistetaan seuraavia ohjeita noudattaen:

1. Merkkivalo alkaa vilkkua heti, kun itse piirroslauta aktivoituu.17

2. Jos se siirtyy valmiustilaan, se voidaan aktivoida napauttamalla kynänkärjellä

mihin tahansa pintaan. Jos kynää ei käytetä vähään aikaan, sisäänrakennettu virransäästötoiminto saa kynän tai hiiren siirtymään valmiustilaan.

3. Paina kynän hylsyssä olevaa painiketta. Merkkivalo syttyy palamaan.

4. Kun kynää liikutellaan työskentelyalueella, näytössä näkyvän osoittimen tulee

liikkua vastaavalla tavalla.

Koko 30.7 cm (12'') in diagonal Työskentelyalue 25.4x15.8 cm (10’’ x 6.25’’) Kuvasuhde 16:10 Mitat 35.4 x 27.7 x 1.5 cm (13.9” x 10.9” x 0.6”) Erottelutarkkuus kork. 4000 lpi Havaintoetäisyys kork. 10 mm lukemisen aikana, kork. 5 mm kirjoituksen aikana Reagointinopeus 200 rps (havaintoa sekunnissa) Toimintopainikkeet 16 makropainiketta Merkkivalo 1 vihreä merkkivalo Virrankulutus kork. 0,35 W, USB-liitännästä Rajapinta USB 2.0 (täysnopeus) Paino 820 g

II. Digitaalinen kynä

Mallin tunnus P23 musta Kynän painoherkkyys 1024 tasoa Kynän tarkkuus +/-0,3 mm Painike 3 Paino 25 g

III. Pakkauksen sisältö
