MANUAL DE UTILIZADOR HyperPen 10000U AIPTEK

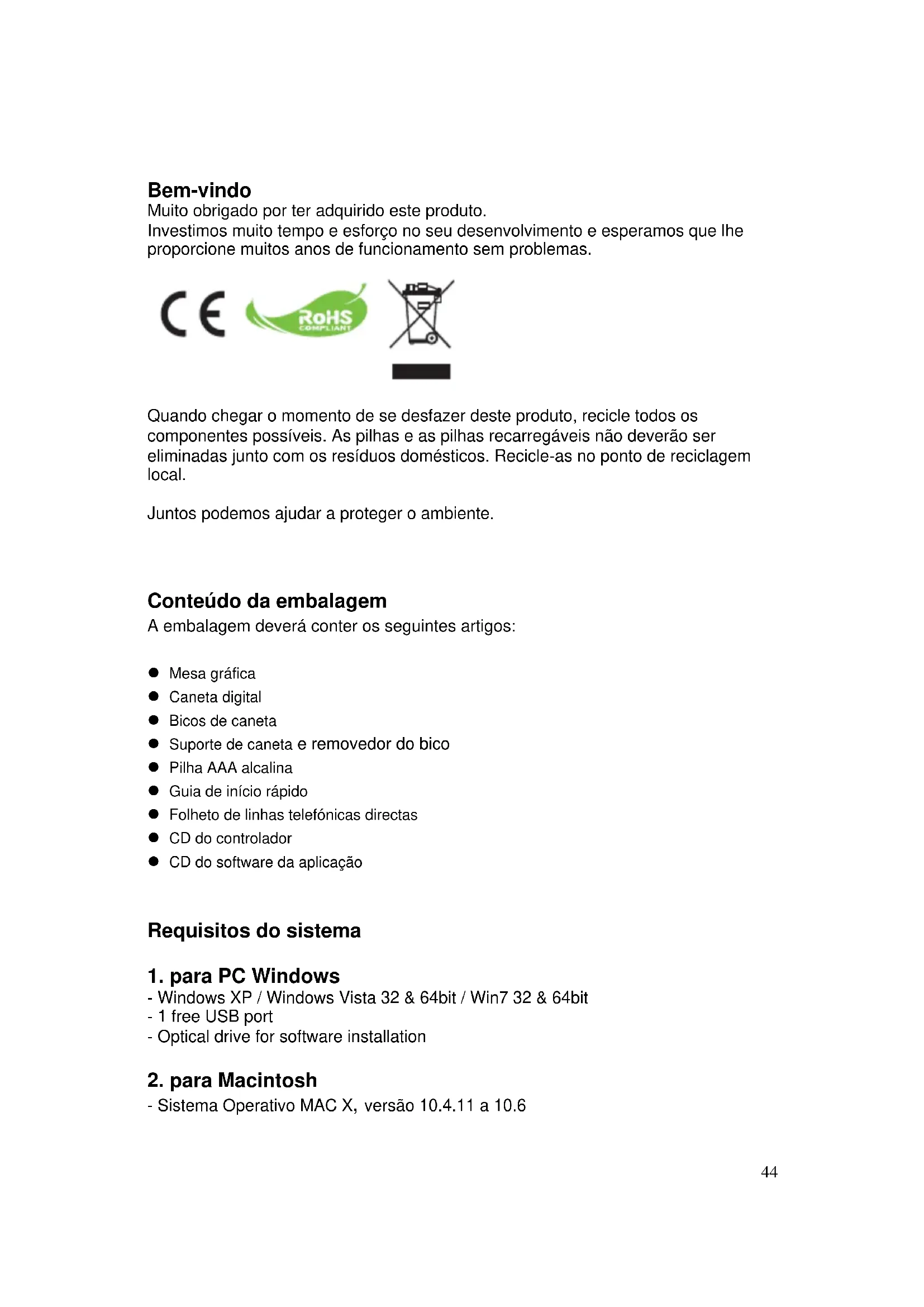

Bem-vindo Muito obrigado por ter adquirido este produto. Investimos muito tempo e esforço no seu desenvolvimento e esperamos que lhe proporcione muitos anos de funcionamento sem problemas. Quando chegar o momento de se desfazer deste produto, recicle todos os componentes possíveis. As pilhas e as pilhas recarregáveis não deverão ser eliminadas junto com os resíduos domésticos. Recicle-as no ponto de reciclagem local. Juntos podemos ajudar a proteger o ambiente.

Conteúdo da embalagem A embalagem deverá conter os seguintes artigos: Mesa gráfica Caneta digital Bicos de caneta Suporte de caneta e removedor do bico Pilha AAA alcalina Guia de início rápido Folheto de linhas telefónicas directas CD do controlador CD do software da aplicação

versão 10.4.11 a 10.645 Conhecer a sua HyperPen 10000U

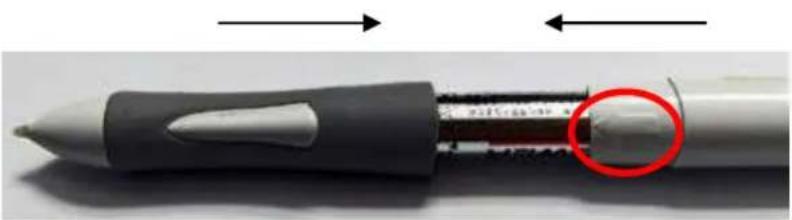

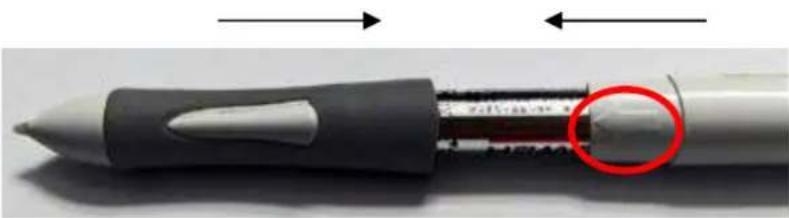

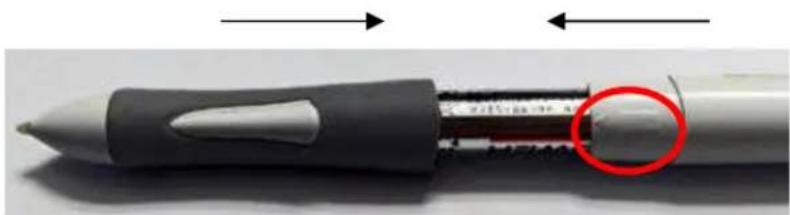

Carregar a pilha da caneta digital Passo 1: Para abrir, empurre as partes superior e inferior da caneta em direcções opostas.

Passo 2: Insira a pilha no compartimento da pilha com + e – alinhados correctamente com o contacto, tal como indicado.

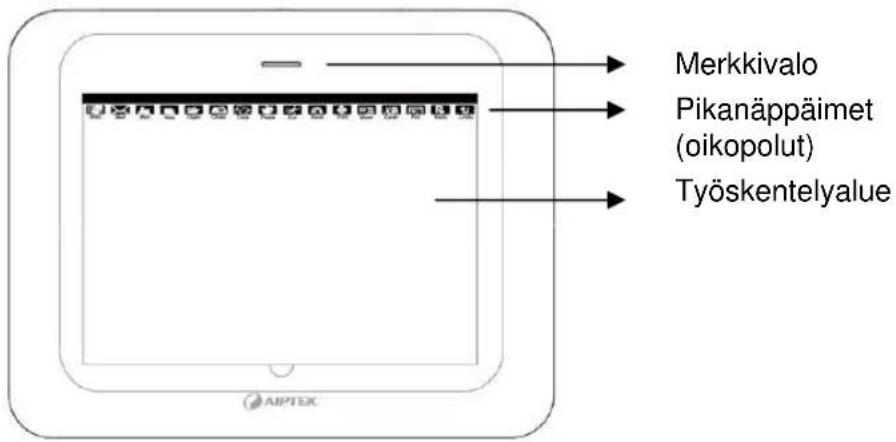

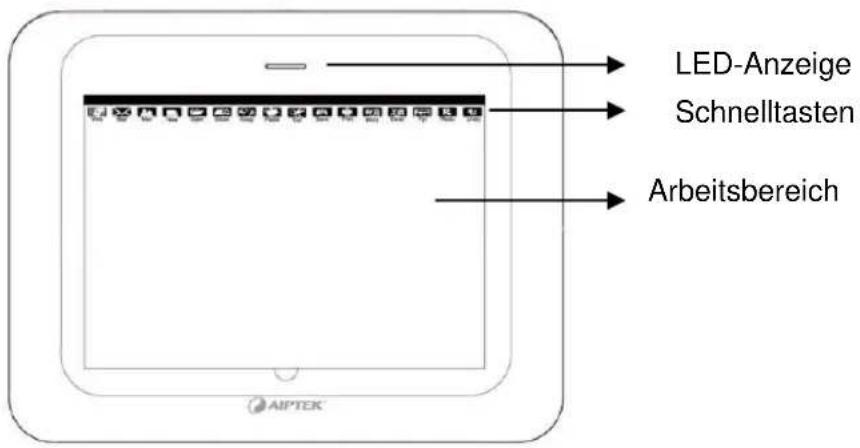

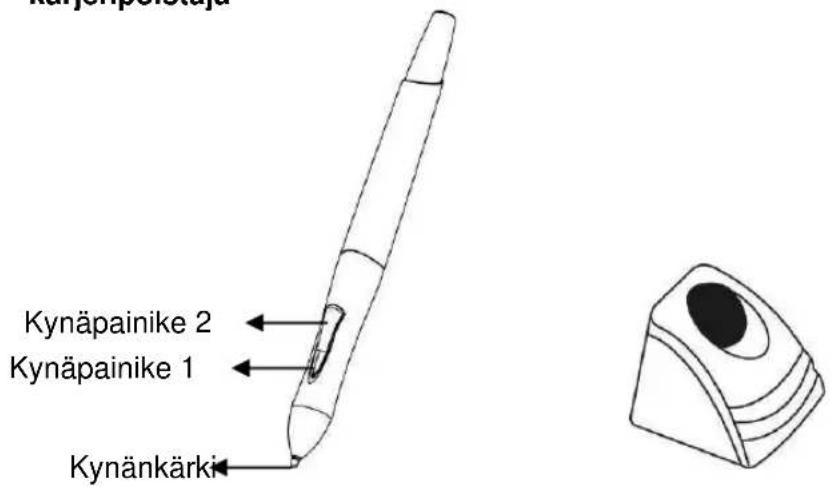

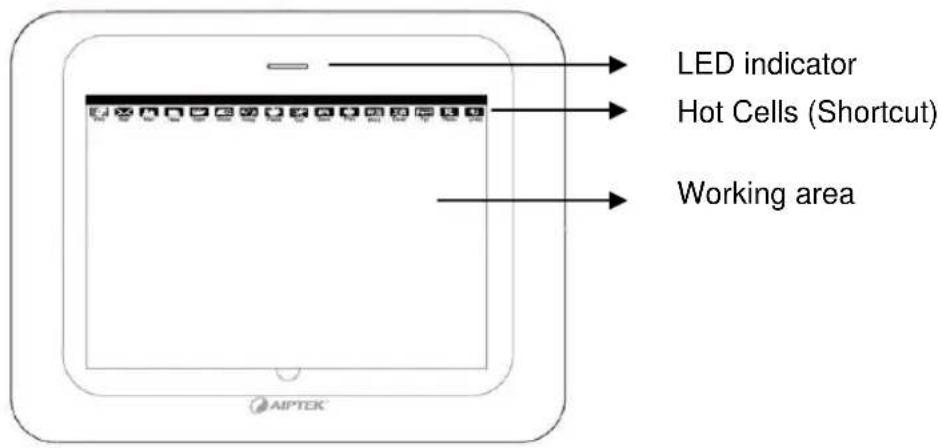

Área de trabalho Teclas de atalho Indicador LED Bico da caneta

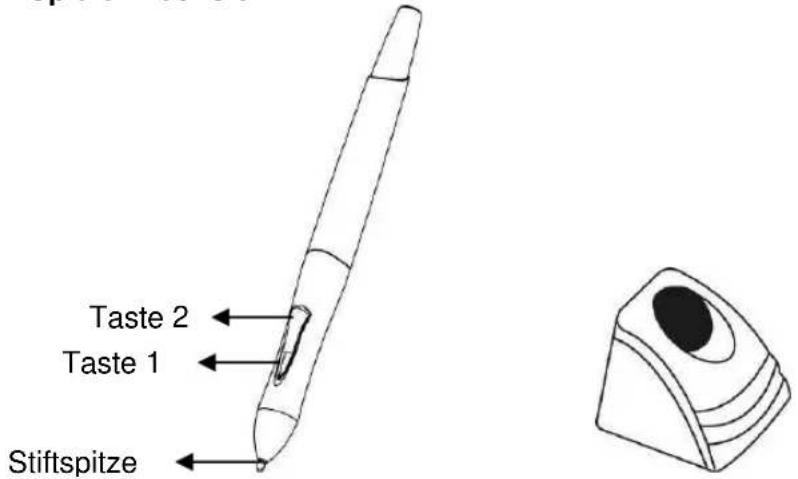

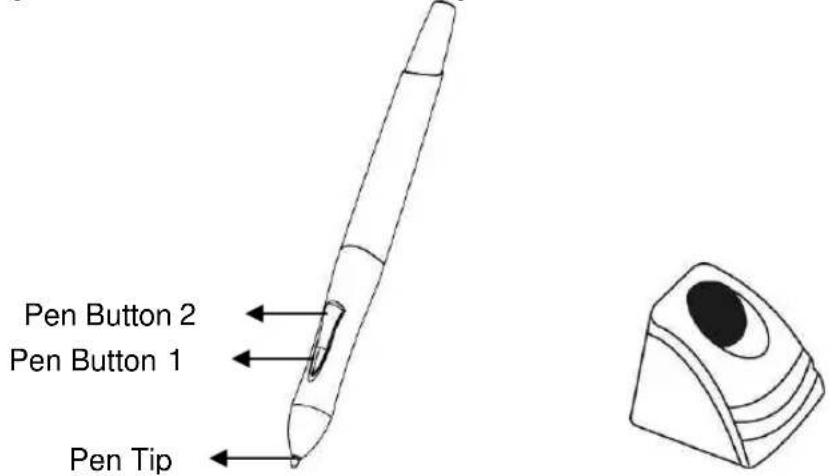

Botão da caneta 246 Passo 3: Enrosque a caneta alinhando o símbolo com os botões da caneta.

Guardar a caneta digital entre trabalhos Para guardar adequadamente a caneta digital, certifique-se de que o bico da caneta não entra em contacto com nenhum objecto. Se isto acontecer, a pressão exercida sobre o bico da caneta causará o desgaste constante da pilha da caneta. Recomenda-se que coloque a caneta no respectivo suporte, guarde-a com o bico da caneta a apontar para cima, ou pousada numa superfície plana sem que o bico entre em contacto com qualquer objecto.

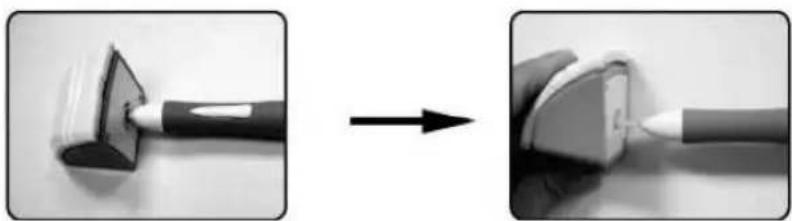

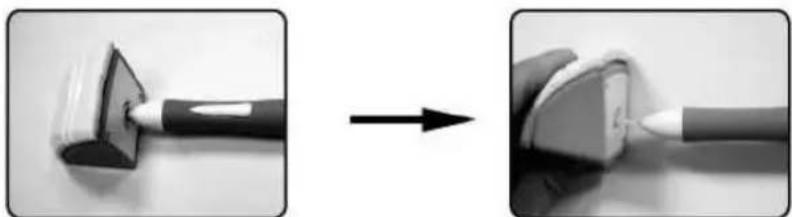

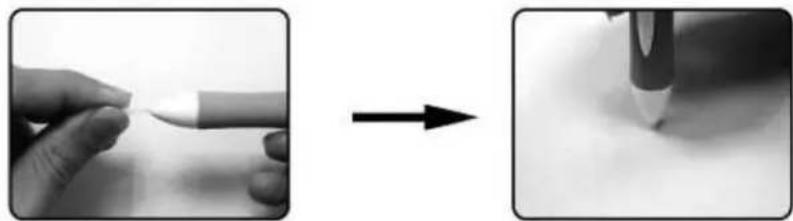

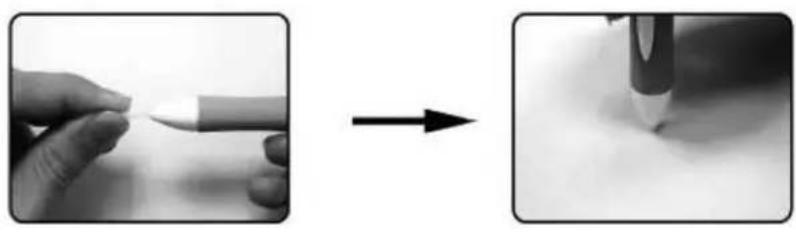

Substituir o bico da caneta Para substituir o bico da caneta, retire o bico da caneta utilizando o grampo para canetas incorporado na parte inferior do suporte da caneta. Passo 1: Insira o bico da caneta no grampo para canetas. Passo 2: Puxe a caneta de modo a que o bico se separe.

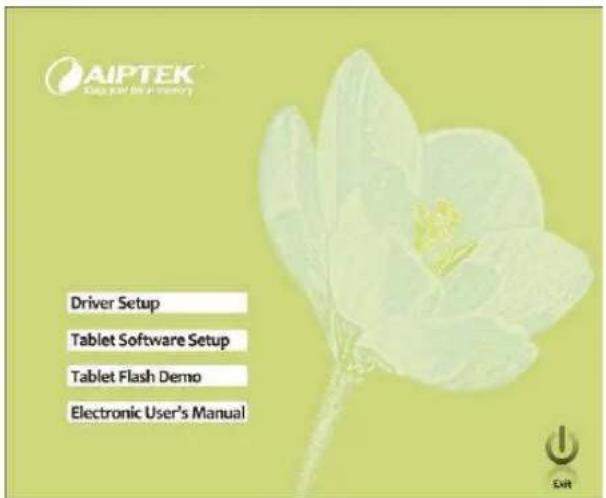

Passo 3: Introduza o novo bico na caneta.47 Instalação Passo 1: Instale o controlador para o sistema operativo Windows (1) Insira o CD na unidade de CD-ROM. O programa de configuração é iniciado automaticamente. (2) Clique em ‘Driver Setup (Configuração do controlador) para iniciar a instalação. Aviso: Instale o controlador antes de ligar a mesa ao PC.

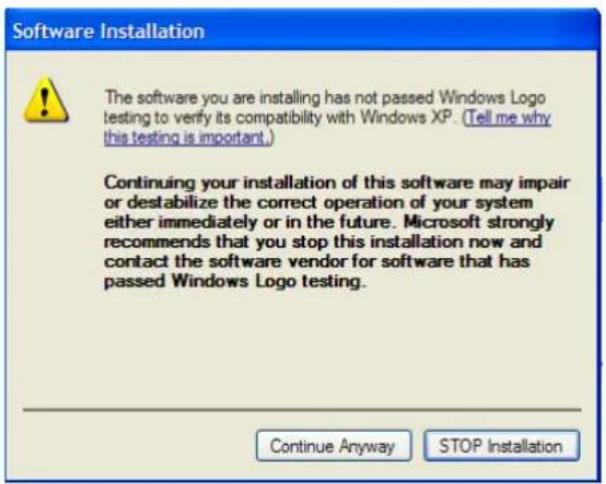

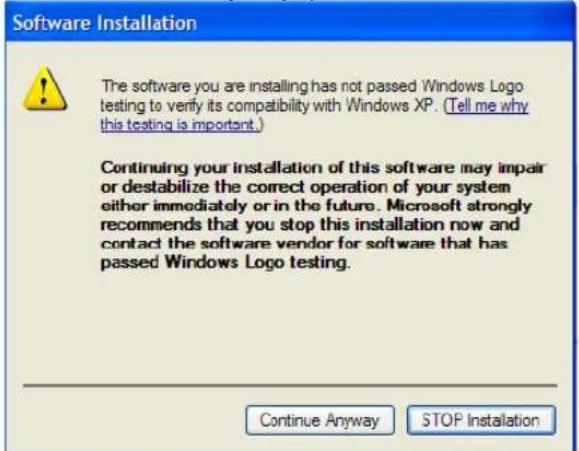

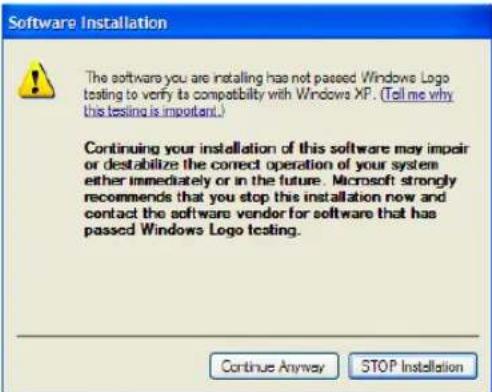

(3) Se surgir uma janela com a informação ‘The software you are installing has not passed Windows logo testing to verify its compatibility with Windows XP" (O software que está a instalar, não passou no teste de arranque do Windows para verificar a sua compatibilidade com o Windows XP", clique em ‘Continue Anyway" (Continuar de qualquer modo) para prosseguir com a instalação.

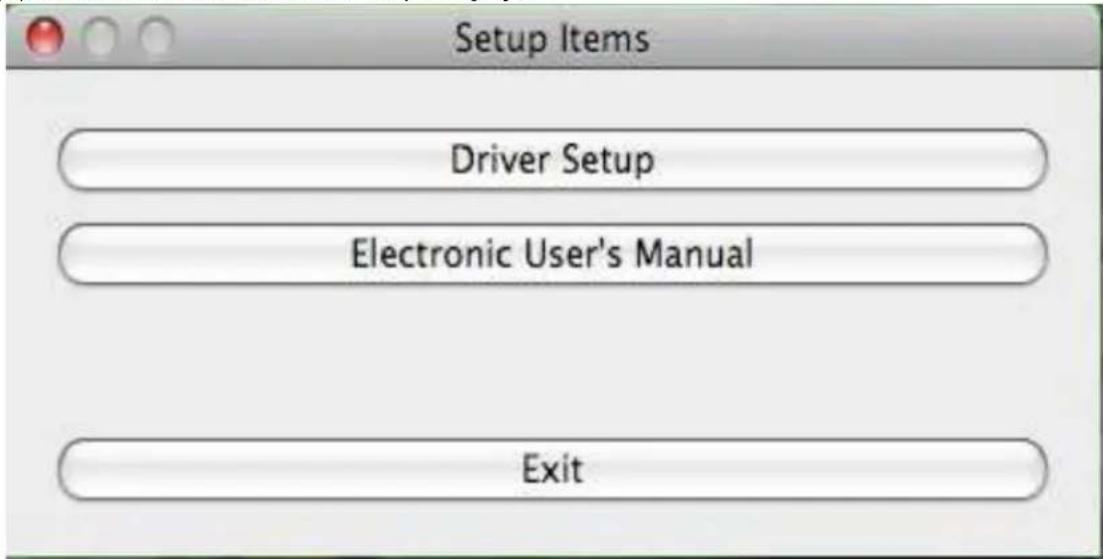

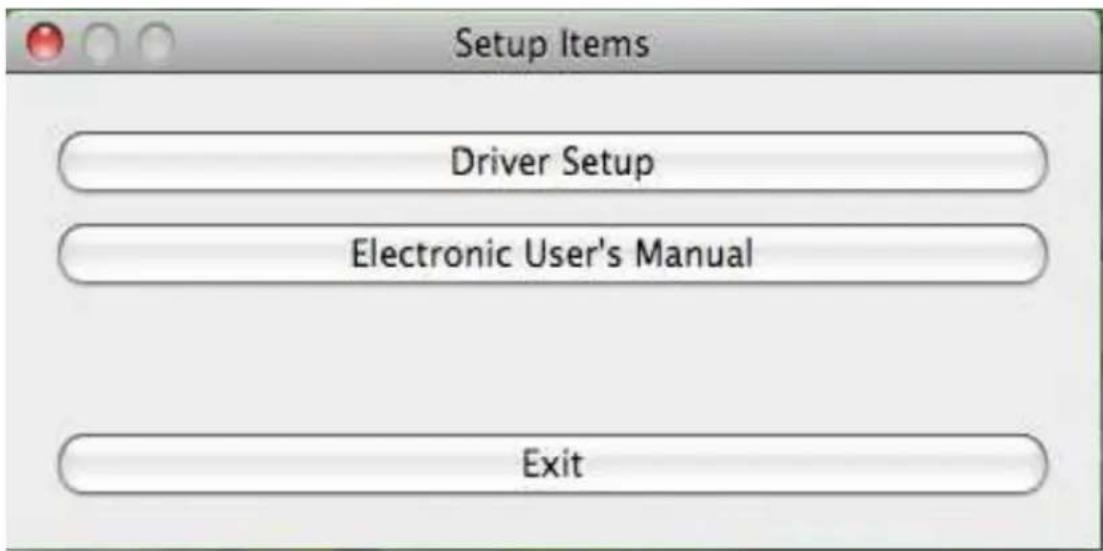

Instale o controlador para o sistema operativo MAC (1) Procure no CD a versão do controlador para o seu Mac: Passo 1 Clique em Driver Setup Passo 2 Clique em Driver Setup (2) Siga as instruções passo a passo para instalar o controlador.48 (3) Aguarde até a instalação estar concluída.

Passo 2: Ligar a mesa ao PC ou ao MAC através de um cabo USB

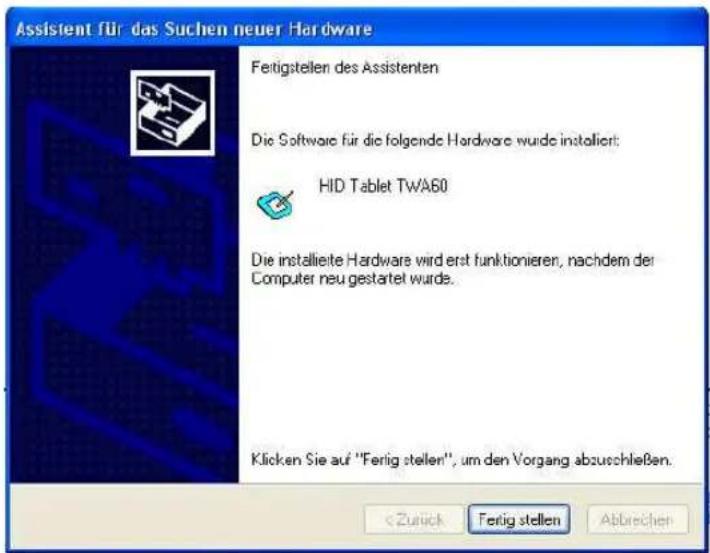

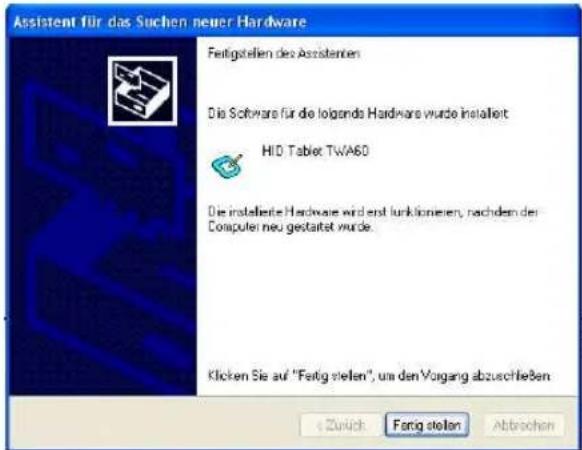

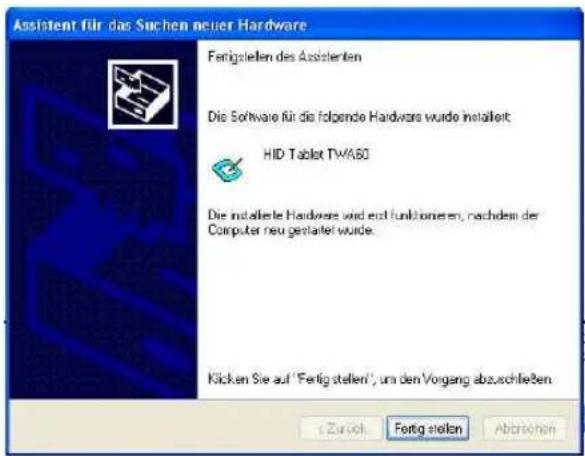

Com o Windows: (11) Ligue a mesa ao computador através de um cabo USB. Demora alguns segundos até surgir uma janela com "Found New Hardware Wizard" (Detectado assistente de hardware novo). Clique no botão “finalize” (finalizar).

(12) Aparece um ícone pequeno de mesa na barra de tarefas ao fundo do ecrã. Clique duas vezes para abrir a janela de configuração.49

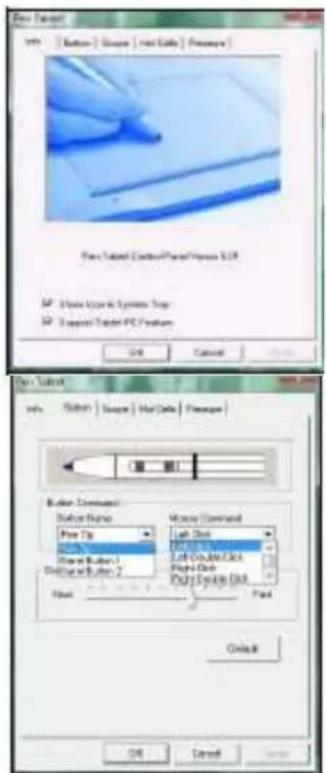

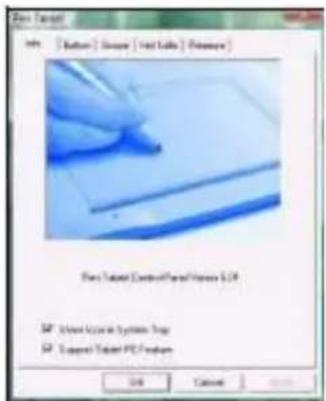

1. O separador Info (Informações)

O separador Info apresenta as informações sobre o controlador actual. Pode escolher: k. apresentar ou não o ícone na barra de ferramentas. l. activar as funcionalidades se estiver a utilizar um PC com a mesa. Aviso: Não existem funcionalidades para o PC da mesa com o sistema operativo Mac.

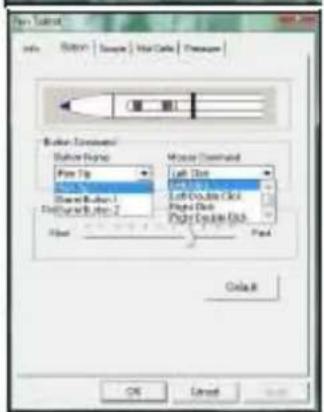

2. O separador Button (Botão) - Button

Command (Comando de botão) Pode definir a função do bico da caneta e dos dois botões no depósito da caneta, de acordo com a sua preferência. Pode ajustar a sensibilidade da velocidade do clique duplo entre lento e rápido. Aviso: O sistema operativo Mac não tem uma velocidade média de clique e de clique duplo.

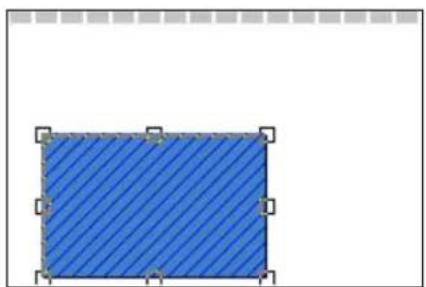

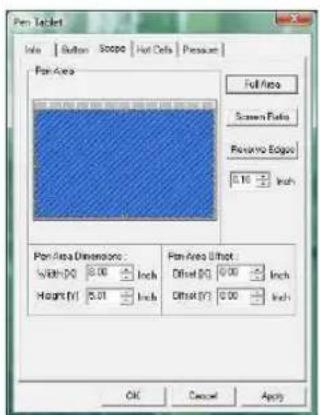

O separador Scope contém três funções: a. Full Area (Área total) Seleccionar a área de trabalho mais ampla. b. Screen Ratio (Escala do ecrã) Configurar a área de trabalho para se ajustar automaticamente à relação altura/largura do ecrã. c. Reserve Edges (Reservar barras): Reservar espaço para as teclas de atalho na área superior.

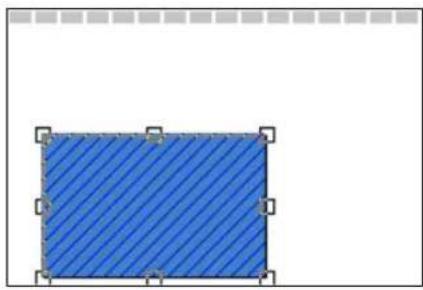

Sugestão: Além destas três opções, é fácil redimensionar ou deslocar a área de trabalho para ir ao encontro das suas necessidades, movendo a moldura do quadrado azul mostrado na imagem.50

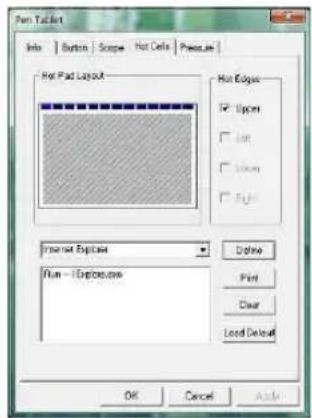

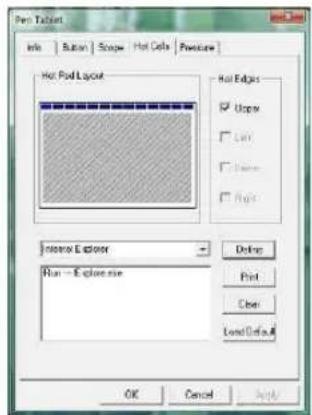

a. Hot Edges (Barras de atalho) As barras de atalho mostram a possibilidade de atribuição de teclas de atalho. As teclas de atalho da HyperPen 10000U estão localizadas apenas na parte superior da mesa. b. Hot Pad Layout (Disposição das teclas de atalho) Pode alterar a configuração predefinida das teclas de atalho seleccionando quaisquer das 16 teclas de atalho. Se pretender redefinir as teclas de atalho, clique em ‘Define" (Definir). Em seguida, escreva o programa ou função, a raiz onde o programa é guardado e os parâmetros, se necessário. A cadeia (string) digitada será passada para o programa sob a forma de parâmetros. Clique em ‘OK" para confirmar a reinicialização. Se pretender obter um resumo sobre todas as teclas de atalho, clique em ‘Print" (Imprimir). Aviso: Não existe a tecla Print no sistema Mac. Se pretender limpar a configuração inicial, clique em ‘Clear" (Limpar).

5. Separador Pressure (Pressão)

A pressão da caneta pode ser ajustada no indicador, entre ‘Light" (Leve) e ‘Heavy" (Pesada). Desenhe na área ‘Pressure Test" (Teste de pressão) para ver a espessura da caligrafia com a pressão seleccionada.

Passo 4: Verificar a instalação relativamente às funções do hardware e do controlador Use as sugestões abaixo para verificar o desempenho da mesa:

1. Assim que a mesa fica activada, o LED começa a piscar.

2. Bata levemente em qualquer superfície com o bico da caneta para a "activar", se

esta estiver em modo de espera. Quando a caneta não é utilizada durante algum tempo, uma funcionalidade integrada de poupança de energia faz com que a caneta ou o rato passem ao modo de espera.

3. Prima um botão no depósito da caneta. O LED irá acender.51

4. Passe ou mova a caneta na área de trabalho; o cursor no ecrã deve mover-se em

conformidade. Especificações do produto Especificações

Dimensão 30.7 cm (12'') in diagonal Área de trabalho 25.4x15.8 cm (10’’ x 6.25’’) Relação altura/largura 16:10 Dimensões 35.4 x 27.7 x 1.5 cm (13.9” x 10.9” x 0.6”) Resolução Até 4000 lpi Distância de detecção Máx. 10 mm para leitura. Máx. 5 mm para escrita. Velocidade de transmissão 200 rps (transmissão por segundo) Teclas de função 16 teclas macro Indicador LED 1 LED verde Consumo de energia Máx. 0,35 W do USB Interface USB 2.0 (Velocidade total) Peso 820 g

Código do modelo P23 Black (Preta) Pressão da caneta 1024 níveis Precisão da caneta +/- 0,3 mm Botão 3 Peso 25 g
