BEDIENUNGSANLEITUNG HyperPen 10000U AIPTEK

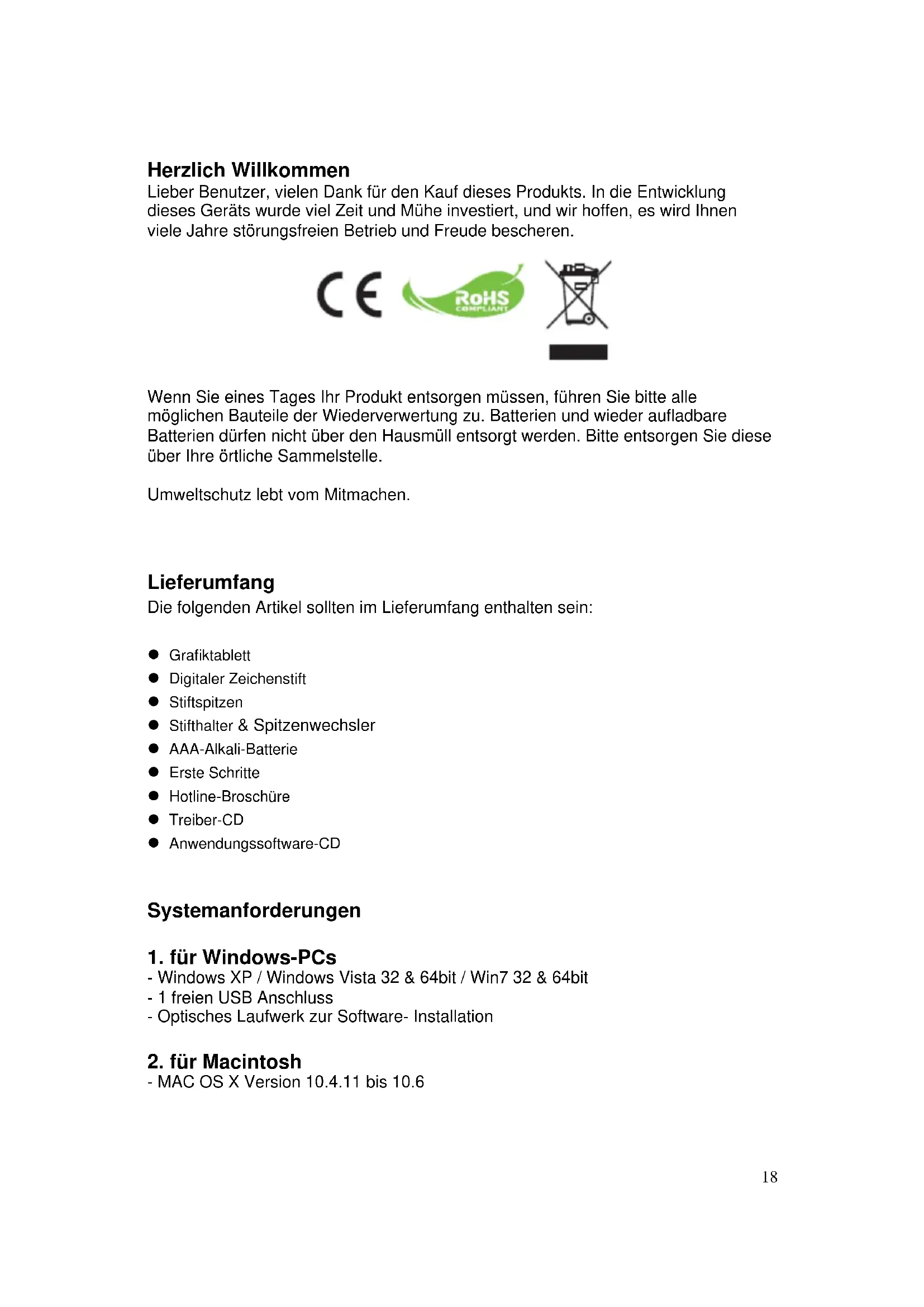

Ohjelmistojen yhdistelmä Adobe Photoshop Element 6.0, PenNotice, Annotate for Word , PenCommander, PenMail, PenSigner Lisätarvikkeet kynä x 1, kynän täyttöpatruuna x 3, kynäpidike x 1, alkaliparisto (1,5 V) AAA x 1, pikaopas, ajuri-CD-levy x 1, Adobe Photoshop Element 6.0 -CD-levy x 1 Tuotenumero 10005518 Herzlich Willkommen Lieber Benutzer, vielen Dank für den Kauf dieses Produkts. In die Entwicklung dieses Geräts wurde viel Zeit und Mühe investiert, und wir hoffen, es wird Ihnen viele Jahre störungsfreien Betrieb und Freude bescheren. Wenn Sie eines Tages Ihr Produkt entsorgen müssen, führen Sie bitte alle möglichen Bauteile der Wiederverwertung zu. Batterien und wieder aufladbare Batterien dürfen nicht über den Hausmüll entsorgt werden. Bitte entsorgen Sie diese über Ihre örtliche Sammelstelle. Umweltschutz lebt vom Mitmachen.

Lieferumfang Die folgenden Artikel sollten im Lieferumfang enthalten sein: Grafiktablett Digitaler Zeichenstift Stiftspitzen Stifthalter & Spitzenwechsler AAA-Alkali-Batterie Erste Schritte Hotline-Broschüre Treiber-CD Anwendungssoftware-CD

- MAC OS X Version 10.4.11 bis 10.619 Machen Sie sich mit Ihrem HyperPen 10000U vertraut

2. Digitaler Zeichenstift 3. Stifthalter &

Einlegen der Batterie in den digitalen Zeichenstift Schritt 1: Ziehen Sie das vordere und hintere Teil des digitalen Zeichenstifts auseinander, um ihn zu öffnen.

Schritt 2: Legen Sie die Batterie mit den und Polen +/- korrekt ausgerichtet in das Batteriefach (siehe Abbildung). Arbeitsbereich Schnelltasten LED-Anzeige Stiftspitze

Taste 220 Schritt 3: Richten Sie den Pfeil an den Tasten des Zeichenstifts aus.

Ablegen des Zeichenstifts zwischen zwei Aufgaben Wenn Sie den digitalen Zeichenstift ablegen, stellen Sie bitte sicher, dass die Stiftspitze keinen anderen Gegenstand berührt. Dies verhindert, dass Druck auf der Stiftspitze zur Verringerung der Lebensdauer der Batterie führt. Es wird empfohlen, den Zeichenstift mit der Spitze nach oben in den Zeichenstifthalter zu stellen oder ihn flach abzulegen, wobei darauf zu achten ist, dass die Spitze keine Gegenstände berührt.

Austausch der Zeichenspitze Um die Spitze des Zeichenstifts auszutauschen, ziehen Sie die Spitze mit der am Boden des Zeichenstifthalters integrierten Klemme aus dem Stift heraus. Schritt 1: Stecken Sie die Spitze in die Klemme. Schritt 2: Ziehen Sie den Stift nach hinten, so dass sich die Spitze löst.

Schritt 3: Stecken Sie die neue Spitze in den Zeichenstift.21 Installation Schritt 1: Installation des Treibers im Windows-Betriebssystem (1) Legen Sie die CD ins CD-ROM-Laufwerk ein. Das Installationsprogramm startet automatisch. (2) Klicken Sie auf ‚Driver Setup (Treiberinstallation)’, um die Installation zu starten. Achtung: Bitte installieren Sie den Treiber bevor Sie das Grafiktablett an Ihren PC anschließen.

(3) Falls sich ein Popup-Fenster mit dem Hinweis 'The software you are installing has not passed Windows logo testing to verify its compatibility with Windows XP (Die Software, die Sie installieren, hat das Windows-Logo-Testverfahren nicht durchlaufen, um ihre Kompatibilität mit Windows XP zu prüfen)’ öffnet, klicken Sie auf ‚Continue Anyway (Trotzdem fortfahren)’, um mit der Installation fortzufahren. Installation des Treibers im Mac-Betriebssystem (1) Suchen Sie auf der CD nach der Treiberversion für Ihren Mac: Schritt 1 Klicken Sie auf 'Driver Setup (Treiberinstallation)' Schritt 2 Klicken Sie auf Driver Setup (Treiberinstallation) (2) Folgend sie den Anweisungen Schritt für Schritt, um den Treiber zu installieren. (3) Warten Sie bis die Installation beendet ist.22

Schritt 2: Anschließen des Grafiktabletts an einen PC oder MAC über USB-Kabel

Für Windows: (5) Schließen Sie das Grafiktablett mit dem USB-Kabel an den Computer an. Nach wenigen Sekunden öffnet sich das Popup-Fenster ‘Found New Hardware Wizard (Neue Hardware gefunden)’. Klicken Sie auf die Schaltfläche “Finalize (Beenden)”.23

(6) Ein kleines Grafiktablett-Symbol erscheint in der Taskleiste unten im Bildschirm. Mit einem Doppelklick öffnet sich das Installationsfenster.

Schritt 3: Installation des Grafiktabletts und Zeichenstifts

1. Die Registerkarte 'Info'

In der Registerkarte ‚Info’ werden Informationen zum aktuellen Treiber angezeigt. Sie können folgende Auswahl treffen: e. das Symbol in der Symbolleiste anzeigen oder nicht. f. die Funktionen aktivieren, falls Sie einen Grafiktablett- PC verwenden. Achtung: Unter dem MAC-Betriebssystem sind keine Funktionen für einen Grafiktablett-PC vorhanden.

2. Die Registerkarte 'Button (Taste)' -

Tastenbefehl Sie können die Funktion der Zeichenstiftspitze und der zwei Tasten nach Ihren Wünschen festlegen. Sie können bei der Empfindlichkeit der Doppelklickgeschwindigkeit zwischen Langsam und Schnell wählen. Achtung: Beim Mac-Betriebssystem gibt es kein Mittel- Klick und kein Mittel-Doppelklick.24

3. Die Registerkarte 'Scope (Bereich)'

Die Registerkarte 'Scope' beinhaltet drei Funktionen: a. Full Area (Voller Bereich)Auswahl des größten Arbeitsbereichs. b. Screen Ratio (Bildschirmverhältnis)Richtet den Arbeitsbereichs so ein, dass er sich automatisch an das Bildseitenverhältnis des Bildschirms anpasst. c. Reserve Edges (Aussparen der Ränder): Lässt im oberen Bereich Platz für Schnelltasten.

Tipp: Zusätzlich zu diesen drei Optionen ist es einfach, die Größe oder den Ort des Arbeitsbereichs entsprechend Ihren Bedürfnissen zu ändern, indem Sie den Rahmen des blauen Quadrats, wie in der Abbildung dargestellt, verschieben.

4. Registerkarte 'Hot Cell (Schnelltaste)'

a. Hot Edges (Funktionsränder) In den Funktionsrändern können Schnelltasten angeordnet werden. Die Schnelltasten des HyperPen 10000U können nur oben im Grafiktablett angeordnet werden. b. Hot Pad Layout (Anordnung des Schnelltasten- Feldes) Sie können die Standard-Einrichtung der Schnelltasten ändern, indem Sie aus 16 Schnelltasten auswählen. Wenn Sie die Schnelltasten neu festlegen möchten, klicken Sie auf ‚Define (Festlegen)’. Geben Sie dann das Programm oder die Funktion, den Pfad bzw. Speicherort des Programms und sofern notwendig die Parameter ein. Die eingegebene Zeichenfolge wird auf das Programm in Form von Parametern übertragen. Klicken Sie ‚OK’, um das Zurücksetzen zu bestätigen. Wenn Sie einen Überblick über alle Schnelltasten haben möchten, klicken Sie auf ‚Print (Drucken)’. Achtung: Im Mac-System gibt es keine Print-Taste. Wenn Sie die anfängliche Installation löschen möchten, klicken Sie auf ‚Clear (Löschen)’.25

Der Druck des Zeichenstifts kann zwischen ‚Light (Leicht)’ und ‚Heavy (Stark)’ angepasst werden. Führen Sie im Bereich ‚Pressure Test (Drucktest)’ eine Probezeichnung aus, um die Strichdicke unter der gewählten Druckeinstellung zu prüfen.

Schritt 4: Prüfen der Hardwareinstallation und Treiberfunktionen Prüfen Sie die Funktion des Grafiktabletts wie im Folgenden beschrieben:

1. Sobald sich das Grafiktablett einschaltet, beginnt die LED zu blinken.

2. Tippen Sie mit der Spitze des Zeichenstifts auf eine beliebige Oberfläche, um den

Stift erneut zu aktivieren, falls er sich im Standby-Modus befindet. Wenn der Zeichenstift eine Zeit lang nicht in Gebrauch war, wird der Stift oder die Maus über eine integrierte Stromsparfunktion in den Standby-Modus versetzt.

3. Drücken Sie eine Taste auf dem Gehäuse des Stifts. Die LED beginnt zu

4. Lassen Sie den Stift über den Arbeitsbereich gleiten, der Kursor auf dem

Bildschirm sollte sich gleichermaßen bewegen.26

Technische Produktdaten Technische Daten

Größe 30.7 cm (12'') in diagonal Arbeitsbereich 25.4x15.8 cm (10’’ x 6.25’’) Bildseitenverhältnis 16:10 Abmessungen 35.4 x 27.7 x 1.5 cm (13.9” x 10.9” x 0.6”) Auflösung Bis zu 4000 lpi Erkennungsabstand Max. 10 mm Lesen. Max. 5mm Schreiben Anzeigefrequenz 200 rps (Anzeigen pro Sekunde) Funktionstasten 16 Makrotasten LED-Anzeige 1 grüne LED Stromverbrauch Max. 0,35W über USB Schnittstelle USB 2.0 (Full Speed) Gewicht 820g

II. Digitaler Zeichenstift

Modell-Kennzahl P23 Black Zeichenstift-Druck 1024 Stufen Zeichenstift- Genauigkeit +/- 0,3mm Taste 3 Gewicht 25g
