GS 372 - Dashcam AIPTEK - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam
Marke	Aiptek
Modell	GS 372
Abmessungen	Ca. 8 x 5 x 3 cm
Gewicht	Ca. 80 g
Stromversorgung	Integrierter Lithium-Ionen-Akku
Aufnahmeauflösung	Full HD 1080p
Sichtwinkel	140 Grad
Speichermedium	microSD-Karte (bis 32 GB)
Loop-Aufnahme	Ja
Bewegungserkennung	Ja
Nachtsicht	Ja, mit Infrarot-LED
Integriertes GPS	Nein
Bildschirm	2-Zoll-LCD-Bildschirm
Pflege und Reinigung	Reinigen Sie die Linse mit einem weichen, trockenen Tuch
Sicherheit	Nicht extremen Temperaturen aussetzen
Ersatzteile und Reparierbarkeit	Austauschbarer Akku, Halterung erhältlich
Allgemeine Informationen	Empfohlene Verwendung mit einem 12V-Zigarettenanzünder-Ladegerät

Häufig gestellte Fragen - GS 372 AIPTEK

Wie installiere ich die Dashcam Aiptek GS 372?

Befestigen Sie die Halterung mit dem Saugnapf an der Windschutzscheibe, legen Sie eine microSD-Karte ein, schließen Sie den 12V-Adapter an und montieren Sie die Kamera auf der Halterung.

Wie aktiviere ich die Loop-Aufnahme?

Die Loop-Aufnahme ist standardmäßig aktiviert. Sie können sie in den Einstellungen für Segmente von 1, 3 oder 5 Minuten konfigurieren.

Welche microSD-Karte soll ich verwenden?

Verwenden Sie eine microSD-Karte der Klasse 10 mit einer maximalen Kapazität von 32 GB. Formatieren Sie sie vor der ersten Verwendung in der Kamera.

Wie kann ich die Aufnahmen ansehen?

Entfernen Sie die microSD-Karte und stecken Sie sie in einen Computer, oder schließen Sie die Kamera über das mitgelieferte USB-Kabel an.

Hält der Akku lange?

Der integrierte Akku ermöglicht etwa 30 Minuten Nutzung ohne externe Stromquelle. Für den Dauerbetrieb schließen Sie ihn an den Zigarettenanzünder an.

Wie aktiviere ich die Nachtsicht?

Die Nachtsicht wird bei schwachem Licht automatisch aktiviert. Sie können sie auch über das Einstellungsmenü erzwingen.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob der Akku geladen ist, oder schließen Sie den Adapter an. Wenn das Problem weiterhin besteht, setzen Sie das Gerät mit der Reset-Taste zurück.

Wie schütze ich wichtige Dateien?

Aktivieren Sie die Bewegungserkennung oder den G-Sensor, um Dateien bei einem Aufprall automatisch zu sperren.

Kann ich die Kamera ohne SD-Karte verwenden?

Nein, eine microSD-Karte ist zum Speichern der Aufnahmen erforderlich.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes Tuch ohne Lösungsmittel. Vermeiden Sie es, die Linse mit den Fingern zu berühren.

BEDIENUNGSANLEITUNG GS 372 AIPTEK

Vielen Dank, dass Sie dieses Produkt gekauft haben. Bevor Sie das Produkt verwenden, sollten Sie dieses Handbuch Schritt für Schritt lesen, um die besten Ergebnisse aus Ihrem neuen Auto-Camcorder herauszuholen. Wir hoffen, dass Ihnen unser Gerät gefällt.

Das AIPTEK Team

Über das Produkt

Der GS 372 ist speziell für die Videoaufnahme beim Fahren konzipiert. In einem Notfall erkennt der integrierte Aufprallsensor automatisch einen Unfall und speichert die Aktion in einem geschützten Speicher ab. Anders als die meisten Dashcams im Markt erlaubt es das Rückspiegel-Design und das versteckte LCD Display der GS 372, das Gerät permanent im Auto zu lassen, ohne dass dies nach jeder Reise demontiert werden muss. Der extra große und entspiegelte Rückspiegel erlaubt eine sehr gute Sicht und verbessert dadurch die Sicherheit beim Fahren. Durch die 130° Weitwinkellinse eignet sich der GS 372 ebenso für LKW's wie auch für Autos. Dabei erfasst Aipteks GS 372 die gesamte Aktion auf der Straße in bester Full HD Qualität.

Wichtige Hinweise

1. Bitte installieren Sie diesen Auto-Camcorder nicht an einer Stelle, an der die Sicht des Fahrers eingeschränkt oder behindert würde. Stellen Sie sicher, dass die Nutzung mit den Vorschriften Ihres Staates oder Landes konform ist.
2. Lassen Sie das Gerät und Ladegerät nicht fallen und durchstechen oder demontieren Sie diese nicht; anderenfalls erlischt die Garantie.
3. Vermeiden Sie jeglichen Kontakt zu Flüssigkeiten. Trocknen Sie Ihre Hände ab, bevor Sie das Gerät verwenden.
4. Gehen Sie sorgfältig mit dem Gerät um. Vermeiden Sie starken Druck auf das Gehäuse des Geräts.
5. Verwenden Sie ausschließlich vom Hersteller bereitgestelltes Zubehör.
6. Halten Sie das Gerät fern von Kleinkindern.

1. Wenn Sie das Fahrzeug verlassen, lassen Sie das Gerät nicht auf dem Armaturenbrett, da es dort direktem Sonnenlicht oder extremen Temperaturen (zu heiß oder zu kalt) ausgesetzt sein kann, durch die das Gerät altern, beschädigt oder in der normalen Funktion beeinträchtigt werden kann.
2. Zu Ihrer eigenen Sicherheit dürfen Sie die Bedienelemente des Produkts nicht während des Fahrens betätigen. Dieses Produkt ist ausschließlich für die Nutzung als Auto-Camcorder konzipiert.
3. Der Zigarettenanzünder Ihres Fahrzeugs kann dem Gerät unter Umständen auch nach dem Ausschalten der Zündung weiterhin Strom zuführen. Bitte ziehen Sie das Ladegerät aus dem Zigarettenanzünder heraus, bevor Sie das Fahrzeug verlassen, um zu verhindern, dass die Fahrzeugbatterie entladen wird oder andere Unfälle passieren.
4. Der Akku ist in das Gerät integriert. Demontieren oder modifizieren Sie das Gerät nicht. Der Akku sollte nur von einem autorisierten Servicezentrum ersetzt werden.
5. Wenn Sie die Software aktualisieren möchten oder ein neues Handbuch benötigen, besuchen Sie bitte die offizielle Website: http://www.aiptek.eu

Wenn der Zeitpunkt zum Entsorgen des Produkts gekommen ist, recyclen Sie nach Möglichkeit alle Komponenten. Batterien und wiederaufladbare Akkus dürfen nicht im Hausmüll entsorgt werden! Bitte recyclen Sie diese in einer Recycling-Sammelstelle vor Ort. Zusammen können wir zum Schutz der Umwelt beitragen.

Verpackungsinhalt

GS 372
- KFZ Ladegerät

• USB Kabel
• Handbuch

- Garantiekarte

Produktübersicht

① LCD display
② ▲ Notfallaufnahme / zurück
③ ▲Hoch / ▶ Wiedergabe
④ ▼runter / M Menü
⑤ OK / REC oder Stopp
⑥ Power Ein / Aus
⑦ AV-Ausgang

⑧ MicroSD Kartenslot
⑨ Stromanschluss / Mini USB Port
⑩ GPS Anschluss (optional, inaktiv)
⑪ LED Indikator
⑫ Halteklammern
⑬ Lautsprecher
⑭ Kamera- Linse
⑮ Reset Taste

Verwendung einer Speicherkarte

1. Um die Speicherkarte einzusetzen oder zu entfernen, muss der Camcorder ausgeschaltet sein. Entfernen Sie die Speicherkarte nicht während der Aufnahme. Dadurch kann die Speicherkarte beschädigt werden.
2. Verwenden Sie eine MicroSD-Karte mit mindestens Klasse 6 und 8 GB, max. 32 GB.
3. Stellen Sie sicher, dass Sie die MicroSD-Karte vor der ersten Nutzung formatieren, um Stabilität bei den Lese- und Schreibvorgängen zu gewährleisten.
4. Wir empfehlen Ihnen, die Speicherkarte ausschließlich für diesen Kfz-Camcorder zu verwenden.

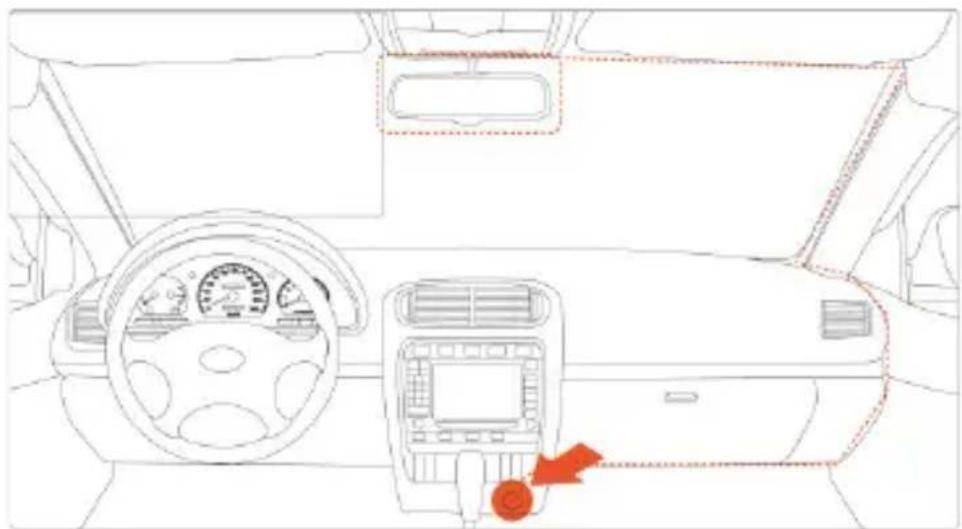

Anschluss der Stromversorgung

1. Verbinden Sie ein Ende des Kfz-Ladegeräts mit dem Mini USB-Anschluss des Camcorders.
2. Stecken Sie das andere Ende des Kfz-Ladegeräts in den Zigarettenanzünder Ihres Fahrzeugs. Sobald Strom auf dem Zigarettenanzünder-Anschluss liegt (i.d.R. wenn der Motor angelassen wird) schaltet sich der Camcorder automatisch ein.
3. Sie können den Camcorder auch durch Drücken der Power Taste für eine Sekunde manuell einschalten und durch drücken derselben Taste für min. 5 Sekunden wieder ausschalten.

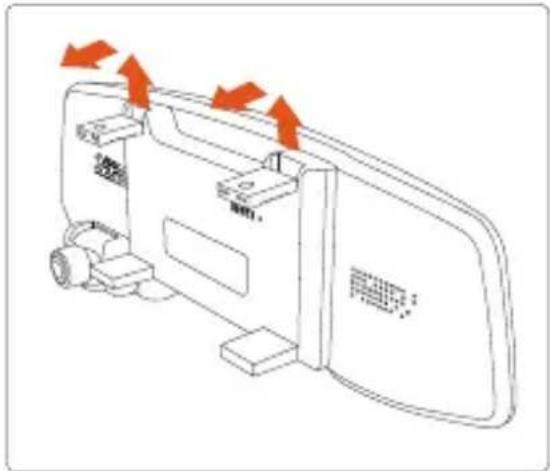

1. Folgen Sie den Anweisungen und ziehen Sie die zwei oberen Halteklammern heraus, um den Camcorder an Ihrem Rückspiegel zu befestigen.

1. Stellen Sie den Spiegel ein um eine klare Sicht zu gewährleisten.
2. Justieren Sie nun die Linse auf der Vorderseite des Spiegels, so dass diese ohne Hindernis auf die Mitte der Straße zeigt.

Displaysymbole

Sprache einstellen

1. Drücken Sie ▼ um ins Menü (M) zu gelangen.
2. Nutzen Sie ▼, um nach unten zu blättern und 'Language (Sprache)' auszuwählen. Drücken Sie OK zum Aufrufen der Spracheinstellung, und bestätigen Sie die gewünschte Sprache durch Drücken von OK.
3. Um das Menü zu schließen, drücken Sie auf ⚠ (Emergency Record (Notfallaufnahme)), um zur Vorschau zurückzukehren.

Zeit/Datum

Bitte stellen Sie das Datum und die Zeit ein, bevor Sie den Auto-Camcorder zum ersten Mal oder nach zwei Wochen ohne Einsatz benutzen.

1. Drücken Sie ▼, um das Menü (M) aufzurufen.
2. Nutzen Sie ▼, um nach unten zu blättern und 'Datum/Uhrzeit' auszuwählen und bestätigen Sie mit OK. Drücken Sie OK zum Aufrufen der Einstellung, und wählen Sie mit den ▲oder ▼Tasten das Datum aus. Bestätigen Sie jeweils mit OK.

Videos aufnehmen

Wählen Sie den bevorzugten Aufnahmemodus im Menu Aufnahme-Modus aus.

1. Automatische Aufnahme

Ist die “automatische Aufnahmefunktion” im Menü aktiviert, nimmt der Camcorder von alleine auf, sobald dieser mit Strom versorgt wird (z.B. wenn der Motor eingeschaltet wird). Die Aufnahme wird dann auch automatisch beendet, sobald die Stromversorgung entfernt wird. Um die Aufnahme manuell zu beenden drücken Sie kurz die OK (●) Taste.

Endlosaufnahme

Die Videos werden in jeweils 3-minütigen Clips aufgezeichnet und auf der Micro SD-Karte gespeichert. Wenn die Micro SD-Karte voll ist, werden die alten Aufnahmen auf der Karte durch die neuen überschrieben.

2. Manuelle Aufnahme

Wenn die manuelle Aufnahme aktiviert ist, können Sie die Aufnahme jederzeit durch drücken der OK (●) Taste starten oder beenden.

3. Bewegungserkennung

1) Ist die Bewegungserkennung aktiviert, stoppt der Camcorder die Aufnahme automatisch, wenn 60 Sekunden lang keine Bewegung erkannt wurde. Wird erneut eine Bewegung erkannt, setzt der Camcorder die Aufnahme automatisch fort.
2) Nachdem die Bewegungserkennung aktiviert wurde, schaltet sich der Bildschirm nach 10 Sekunden aus. Der Bildschirm bleibt auch während einer Aufnahme ausgeschaltet.
3) drücken Sie eine beliebige Taste um den Bildschirm einzuschalten.

Der Bildschirm zeigt nun an, wie oft die Bewegungserkennung aktiviert wurde. Drücken Sie OK um zur Vorschau zurückzukehren.

Motion Detection

Total 1 Times

4. Notfallaufnahme ▲:

Autoaufnahme bei Aufprall Wenn 'Bump Auto Record (Autoaufnahme bei Aufprall)' aktiviert ist, speichert der Camcorder den aktuellen Videoclip (3 min) automatisch im Ordner Emergency (Schreibgeschützt), sobald ein Aufprall am Fahrzeug erkannt wird. Die Videos im Ordner Emergency werden vor dem Überschreiben geschützt.

Manuelle Notfallaufnahme

Während einer laufenden Aufnahme können Sie die Taste Notfallaufnahme drücken ▲, um die Notfallaufnahme zu starten.

HINWEIS!

1. Die manuelle Notfallaufnahme ist nicht verfügbar, wenn der Camcorder inaktiv ist. Drücken Sie OK (●) um eine Aufnahme zu starten.
2. Wenn die Autoaufnahme bei Aufprall oder die manuelle Notfallaufnahme aktiviert sind, wird ein gelbes Symbol ⚠ im Bildschirm eingeblendet. Bitte warten Sie bis das Symbol auf dem Bildschirm ausgeblendet wird, um die Notfallaufnahme abzuschließen.
3. Wenn Sie während der Notfallaufnahme die Taste ▲, ▼, oder OK drücken, um die Wiedergabeliste oder das Menü aufrufen, wird die Notfallaufnahme beendet.
4. Die im schreibgeschützten Ordner Emergency aufgezeichneten Dateien der Notfallaufnahme nehmen bis zu 30 % der Speicherkapazität in Anspruch. Wenn die Notfallaufnahme die maximale Kapazität von 30 % erreicht hat, werden die ältesten Dateien der Notfallaufnahme durch die neuen Dateien überschrieben, um die aktuellen Notfallaufnahmen nicht zu versäumen.
5. Um das Überschreiben der ältesten Notfallaufnahmen zu vermeiden, erstellen Sie bitte unmittelbar nach dem Ereignis eine Kopie der Notfallaufnahme.

Aufnahmekapazität bei Full HD-Auflösung:

Typ	Speicherkarten-Kapazität	8 GB 16 GB 32 GB
Allgemeine Aufnahme	70 % Kapazität 5,6 GB 11,2 GB 22,4 GB
	Maximale Aufnahmezeit (Minuten)	55 min 1 h 50 min 3 h 40 min
Notfall-aufnahme	30 % Kapazität 2,4 GB 4,8 GB 9,6 GB
	Maximale Aufnahmezeit (Minuten)	24 min 48 min 1 h 36 min

Fotos erstellen

Wenn Sie während der allgemeinen Videoaufnahme die Taste ▼ für 3 Sekunden drücken, wird ein Foto geschossen.

Einstellungen im MENÜ ändern

1. Drücken Sie ▼, um das Menü (M) aufzurufen.
2. Verwenden Sie ▲ oder ▼, um eine Menüoptionen auszuwählen, und drücken Sie OK, um das gewählte Menü aufzurufen und die gewünschte Einstellung zu bestätigen.
3. Drücken Sie ⚠️ (Notfallaufnahme), um das Menü zu verlassen.

1. Aufnahme Modus

Siehe Video aufnehmen auf Seite 6 – 8.

Optionen: Automatische Aufnahme / Manuelle Aufnahme / Bewegungserkennung

2. Autoaufnahme bei Aufprall

Stellt die Empfindlichkeit des Bewegungssensors ein oder deaktiviert die automatische Notfallaufnahme bei einer Kollision. Es wird dringend empfohlen, diese Funktion einzuschalten.

Optionen: Niedrige/Mittlere/Hohe Empfindlichkeit /Aus

3. Video Auflösung

Wählen Sie die passende Videoauflösung wie folgt:

■ Full HD 1080p / 30 fps
■ HD 720p / 60 fps
■ HD 720p / 30 fps
■ WVGA / 30 fps
■ VGA / 30 fps

4. Sicherheitsfunktionen

■ Schildererkennung (TSR)

Aktiviert oder deaktiviert die Erkennung der Geschwindigkeitsbegrenzungen und zeigt das Verkehrsschild auf dem LCD-Bildschirm an, wenn es erkannt wurde. Zudem wird ein kurzer Ton abgespielt. Optionen: Ein / Aus

HINWEIS!

Die Schildererkennung (TSR) nutz die Bilderkennung des Camcorder-Sensors um die Schilder zu erkennen. Diese Funktion funktioniert nur am Tage wenn die Schilder für den Camcorder klar zu erkennen sind. Es ist normal, dass einige Schilder nicht erkannt werden können. Die Geschwindigkeit, Regen, starkes Gegenlicht, Dreck oder Farbverläufe können die Genauigkeit der Schildererkennung stark beeinflussen.

■ Stop & Go

Setzt einen Alarm als Erinnerung loszufahren/weiterzufahren, sobald der Camcorder eine Bewegung der Autos vor einem erkennt. Es werden zwei kurze, laute Töne abgespielt.

Optionen: Ein / Aus

■ Ermüdungsalarm

Setzt einen Alarm als Erinnerung, eine Pause einzulegen. Der Camcorder spielt einen kurzen Ton und zeigt ein Tassensymbol im Display.

Optionen: 30 min. / 1 Std / 2 Std/ 4 Std / Aus

■ Licht- Erinnerung

Setzt eine Erinnerung, das Licht einzuschalten, sobald der Camcorder die einsetzende Dämmerung erkennt. Der Camcorder spielt zwei kurze Töne und zeigt ein Lichtsymbol im Display. Optionen: Ein/Aus

HINWEIS!

Die Fahrsicherheitsfunktion mit Alarm- oder Warnsignalen, einschließlich der visuellen oder akustischen Signale sollten kein Ersatz für Ihre Entscheidungsfindung und Beurteilung für den ordnungsgemäßen und sicheren Betrieb des Fahrzeugs sein.

5. Mikrofon

Aktiviert oder deaktiviert den Ton (Stummschalten) während der Videoaufnahme.

6. Piep

Aktiviert oder deaktiviert den Piepton, der beim Drücken einer Taste ertönt.

7. Datumsaufdruck

Informationen die im Video mit angezeigt werden.

Optionen: Ein / Aus

8. EV Wert

Stellt die Belichtung manuell ein, um einen besseren Effekt zu erzielen, wenn das Vorschaubild zu hell oder zu dunkel erscheint.

9. Bildschirmschoner

Aktiviert oder deaktiviert die automatische Abschaltung des Bildschirms.

10. Frequenz

Stellt die Flimmerfrequenz basierend auf der lokalen Stromversorgung auf 50 Hz oder 60 Hz ein. Standardmäßig sind 50 Hz für europäische Länder ausgewählt.

11. TV-Modus

Wählt den TV-Modus für den Anschluss an einen Fernseher aus

PAL: Für die meisten europäischen Länder und dem mittleren Osten

NTSC: Für die meisten amerikanischen Länder

12. Speicherkarte formatieren

Formatiert die Speicherkarte und löscht alle(!) Dateien auf dem Speicher. Es wird empfohlen, die Speicherkarte einmal im Quartal nach einer Datensicherung (Backup) zu formatieren.

HINWEIS!

Alle Daten inklusive den Notfallaufnahmen werden beim Formatieren unwiderruflich gelöscht. Bitte erstellen Sie ein Backup vor jeder Formatierung.

13. Werkseinstellungen

Setzt alle Einstellungen auf Werkseinstellungen zurück.

14. Version

Zeigt die aktuelle Firmware-Version an, die auf dem Camcorder verwendet wird.

Wiedergabe / Löschen / Schützen des Videos

Zur Wiedergabe von Video- oder Fotodateien drücken Sie zunächst ▲ (☐), um die Wiedergabeliste aufzurufen. Drücken Sie OK um in den „Notfallaufnahme“, „Videos“ oder den „Fotos“ Ordner zu wechseln. Verwenden Sie ▲ oder ▼, um die Vorschaubilder zu durchsuchen und drücken Sie OK, um die Datei auszuwählen.

1. Drücken Sie erneut OK, um die Wiedergabe zu starten.
2. Folgen Sie den Anweisungen auf dem Bildschirm, um die aktuelle Datei zu löschen (☐), schützen (☐), oder freizugeben. Eine geschützte Datei wird beim Löschen ausgenommen.
3. Um zur Wiedergabeliste zurückzukehren, drücken Sie die Notfallaufnahme-Taste ▲.
4. Um zur Vorschau zurückzukehren, drücken Sie die Notfallaufnahme-Taste ▲ erneut.

Anschluss an einen PC

1. Schließen Sie den Camcorder mit dem USB-Kabel an den PC an.
2. Der Camcorder wird automatisch eingeschaltet und geht in den "Wechseldatenträger"-Modus über. Der Bildschirm schaltet sich ab, die LED wird rot.
3. Wählen Sie nun den Wechseldatenträger aus und kopieren Sie die Dateien auf Ihren Computer.

Emergency: Ordner mit Notfallaufnahmen

VIDEOS: Ordner mit Endlosaufnahmen

PHOTOS: Ordner mit Fotos

1. Verwenden Sie den kostenlosen Apple Quicktime- Player, um Videos am PC oder Mac widerzugeben.

Gerät zurücksetzten

Sollte das Gerät einmal nicht mehr reagieren oder sich ausschalten lassen, kann es durch Drücken der 'Reset' Taste an der Rückseite neu gestartet werden.

Technische Daten

Bildsensor 3,5 Megapixel (2.304 x 1.536) CMOS-Sensor, 1/3"
Videoauflösung/Bildfrequenz/Seitenverhältnis	FULL HD: 1920 x 1080, 30 fps, 16:9HD 720p: 1280 x 720, 60 fps, 16:9HD 720p: 1280 x 720, 30 fps, 16:9WVGA: 854 x 480, 30 fps, 16:9VGA: 640 x 480, 30 fps, 4:3
Auflösung Momentaufnahme 2 MP: 1.920 x 1.080, 16:9
Dateiformat	H.264 (*.mov),
Interner Speicher 128 MB, nicht als Speicher verfügbar
Externer Speicher micro SDHC von 8 GB bis 32 GB (min. Klasse 6)
LCD-Display	2,7 Zoll (6,9 cm) diagonal, 480 x 240 Pixel,Ausklappbar
Blickwinkel	130°
Blendenebereich	F2,4
Brennweitenbereich 250 cm ~∞
Mikrofon	Ja (Ein,
Interne Lautsprecher Ja
Weißabgleich	Auto
Belichtungssteuerung -1 ~ +1
Automatische Aufprallaufnahme Ja (Aus, Hohe, Mittlere, Niedrige Empfindlichkeit)
Endlosaufnahme Ja (3 min pro Videoclip)
Automatische Aufnahme	Ja (Ein, Aus)
Notfallaufnahme	Ja (Automatische
Bewegungserkennung	Ja (Ein, Aus)
Ermüdungsalarm	Ja (Ein, Aus)
Licht- Erinnerung	Ja (Ein, Aus)
Stop & Go	Ja (Ein, Aus)
Verkehrszeichenerkennung(TSR)	Ja (Ein, Aus)
Bildschirmschoner	Ja (1 min / 3 min /Aus)
Schnittstellen	USB 2.0, AV-Out-Anschluss (3,5 mm Buchse,NTSC/PAL unterstützt), Mini USB (GPS, optional),MicroSD-Kartensteckplatz
Eingang Stromversorgung	DC: 12 V - 24 V, 1 A (Ladegerät Zigarettenanzünder)
Ausgang Stromversorgung	DC: 5 V, 1 A
Akkutyp	Integriert, 250 mAh Li-lonen, wiederaufladbar
Betriebstemperatur 0 °C ~ 60 °C
Lagerungstemperatur	-20 °C ~ 70 °C
Abmessungen (L x B x H)	280 mm x 101 mm x 50 mm
Gewicht	290 g

Aufpr
