KÄYTTÖOHJE PocketCinema T15 AIPTEK

NOFCC-yhdenmukaisuusilmoitus: Tämä laite on yhdenmukainen FCC-säännösten Osan 15 kanssa. Käyttö edellyttää seuraavien kahden ehdon täyttymistä: (1) laitteen ei tule tuottaa haitallista häirintää, ja (2) laitteen tulee ottaa vastaan kaikki häiriöt, mukaan lukien ei-toivottua käyttöä aiheuttavat häiriöt. Tämä väline on testattu ja todettu yhdenmukaiseksi digitaalisten laitteiden Luokan B raja-arvojen kanssa, FCC-säännösten osan 15 lisäksi. Nämä raja-arvot ovat suunniteltu kunnollisen suojan tarjoamiseksi kotiin asentamisen aiheuttamaa häirintää vastaan. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja mikäli laitetta ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa häiriötä radioviestintään. Tästä huolimatta, ei ole takuita siitä, etteikö laitteen asentamisesta aiheudu häiriötä. Mikäli tämä laite aiheuttaa haitallista häiriötä radion ja television lähetyksiin, mikä voidaan määrittää laitetta päälle ja pois kytkiessä, käyttäjää rohkaistaan koettamaan korjata häiriö yhdellä tai useammalla seuraavista menetelmistä: -Suuntaa antenni uudelleen tai aseta se toiseen paikkaan. -Pidennä laitteen ja vastaanottimen välistä välimatkaa. - Yhdistä laite ja vastaanotin erillisiin virtapiireihin. -Käänny kokeneen ja ammattitaitoisen radio/TV-teknikon puoleen. Sinua varoitetaan, että kaikki laitteeseen kohdistuvat muunnokset, joita yhteensopivuudesta vastuussa oleva osapuoli ei ole nimenomaisesti hyväksynyt, voivat peruuttaa valtuutesi käyttää kyseistä laitetta. Kun tuote on hävitettävä käyttöikänsä päässä, kierrätä kaikki mahdolliset osat. Akkuja ja ladattavia paristoja ei saa hävittää kotitalousjätteen mukana! Vie ne paikalliseen kierrätyspisteeseen. Voimme yhdessä suojella ympäristöä. Tervetuloa: Hyvä käyttäjä, kiitos kun ostit tämän tuotteen. Sen kehittämiseen on käytetty paljon aikaa ja ponnistuksia, ja toivomme, että se tulee palvelemaan sinua häiriöttömästi useita vuosia. Turvallisuushuomautus:

1. Älä pudota, lävistä tai pura laitetta tai takuu mitätöityy.

2. Vältä kaikkea kosketusta veden kanssa ja kuivaa kädet ennen käyttöä.

3. Älä altista laitetta korkeille lämpötiloille tai jätä sitä suoraan auringonvaloon. Se voi

vahingoittaa laitetta.

4. Käytä laitetta varovasti. Vältä painamasta lujasti laitteen runkoa.

5. Vältä oman turvallisuutesi vuoksi laitteen käyttämistä myrskyn tai ukonilman aikana.

6. Älä käytä akkuja, joilla on erilaiset tekniset tiedot. Se voi johtaa vakavaan vahinkoon.

7. Irrota akku, jos laitetta ei käytetä pitkään aikaan, sillä heikentynyt akku voi vaikuttaa laitteen

8. Poista akku, jos siinä näkyy merkkejä vuodosta tai vääntymisestä.

9. Käytä ainoastaan valmistajan toimittamia lisävarusteita.

10. Pidä laite lasten ulottumattomissa.

11. Jos akku vaihdetaan väärän tyyppiseen, syntyy räjähdysvaara.

12. Hävitä käytetyt akut ohjeiden mukaisesti.

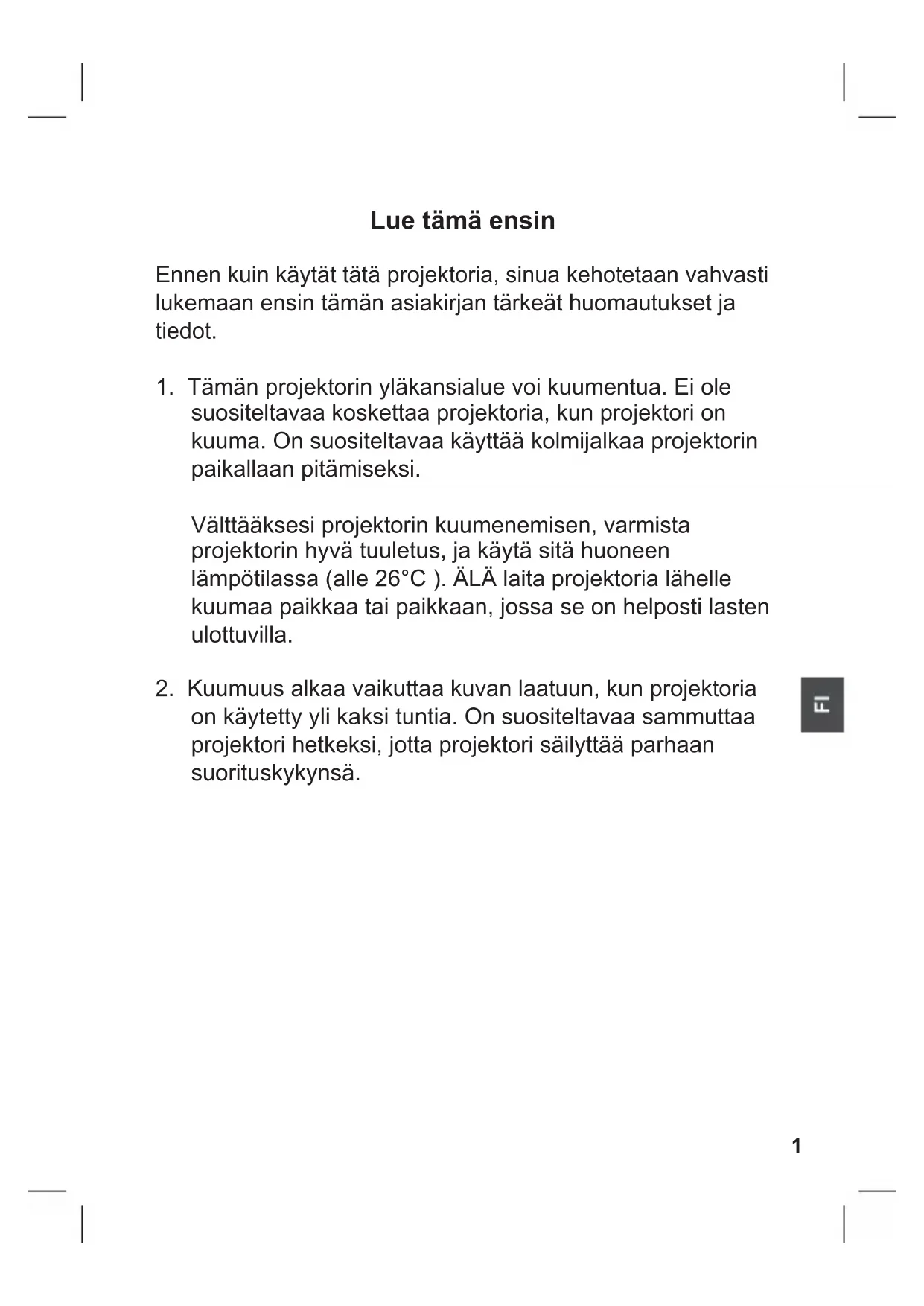

skjermen, blinker den gule lampen en stund før projektoren slås automatisk av. Overoppheting Hvis dette ikonet vises, slås projektoren automatisk av innen 4 sekunder.1 Lue tämä ensin Ennen kuin käytät tätä projektoria, sinua kehotetaan vahvasti lukemaan ensin tämän asiakirjan tärkeät huomautukset ja tiedot.

1. Tämän projektorin yläkansialue voi kuumentua. Ei ole

suositeltavaa koskettaa projektoria, kun projektori on kuuma. On suositeltavaa käyttää kolmijalkaa projektorin paikallaan pitämiseksi. Välttääksesi projektorin kuumenemisen, varmista projektorin hyvä tuuletus, ja käytä sitä huoneen lämpötilassa (alle 26°C ). ÄLÄ laita projektoria lähelle kuumaa paikkaa tai paikkaan, jossa se on helposti lasten ulottuvilla.

2. Kuumuus alkaa vaikuttaa kuvan laatuun, kun projektoria

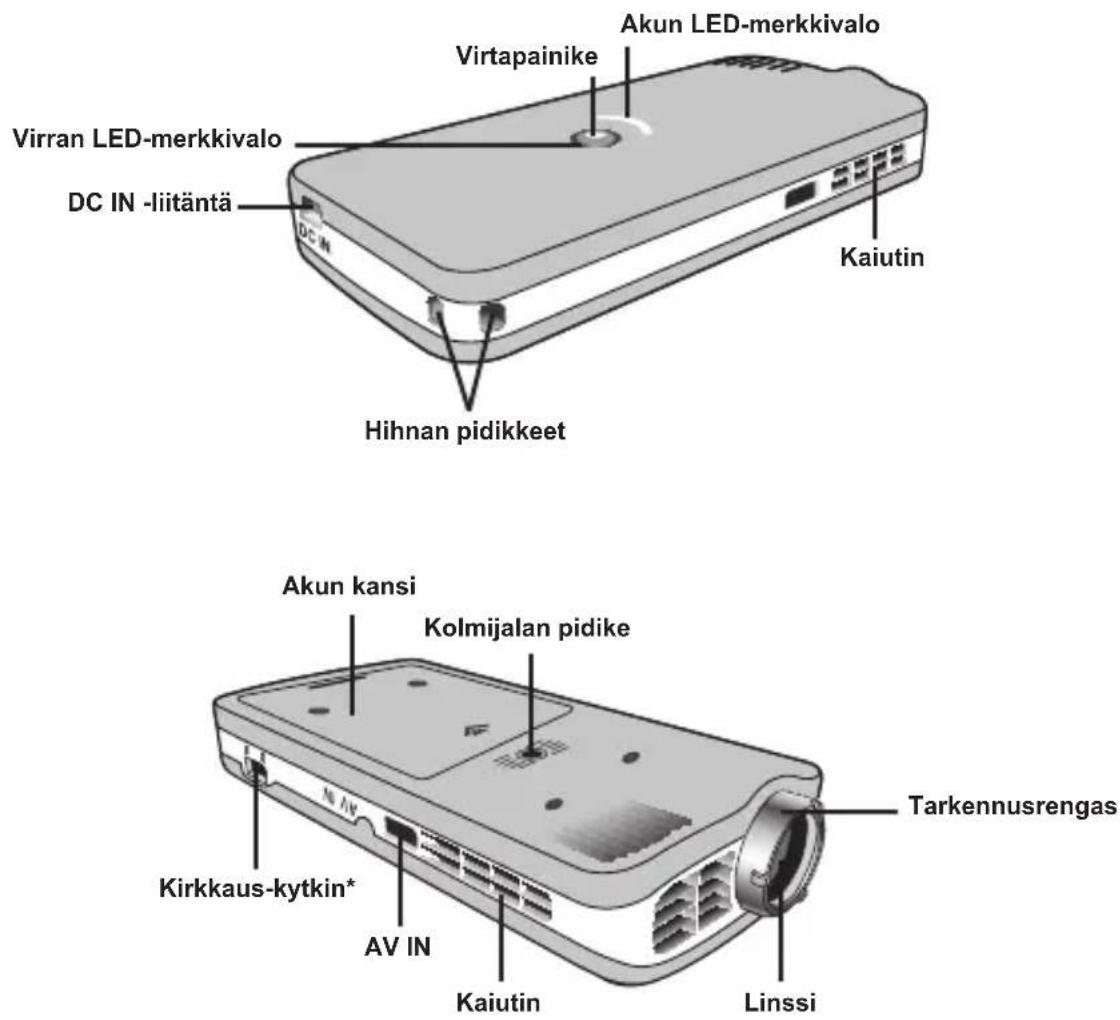

on käytetty yli kaksi tuntia. On suositeltavaa sammuttaa projektori hetkeksi, jotta projektori säilyttää parhaan suorituskykynsä.2 Projektorin osat

• Kirkkaus-kytkin: Jos projisointi tapahtuu pimeässä ympäristössä, on suositeltavaa asettaa kirkkaustaso ( ) normaaliksi. Jos projisointi tapahtuu valoisammassa ympäristössä, säädä kirkkauden tasoa suuremmaksi, ( ), mutta ota huomioon, että se kuluttaa enemmän akun virtaa ja tuottaa enemmän lämpöä. Virran LED-merkkivalo Akun LED-merkkivalo Hihnan pidikkeet DC IN -liitäntä Kaiutin Virtapainike Linssi Tarkennusrengas AV IN Kirkkaus-kytkin* Kaiutin Akun kansi Kolmijalan pidike3

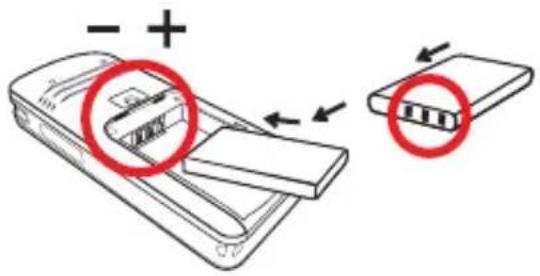

1. Liu'uta akun kansi auki.

2. Laita laitteen toimitukseen kuuluva

litium-ioniakku lokeroon. Huomaa, että metallinapojen täytyy olla kohdistettu lokeron napojen kanssa.

3. Kun akku on asianmukaisesti

asennettu, laita akun kansi takaisin paikalleen. Lataa akkua vähintään 3 tuntia ennen ensimmäistä käyttökertaa.

Liitä toimitukseen kuuluvan verkkovirtalaitteen toinen pää projektorin DC IN -liitäntään (mini-USB-tyyppi) ja toinen pää seinäpistorasiaan.

2. Akun LED-merkkivalo muuttuu oranssiksi, ja lataaminen

3. Kun lataaminen keskeytyy tai akkuyksikkö on ladattu

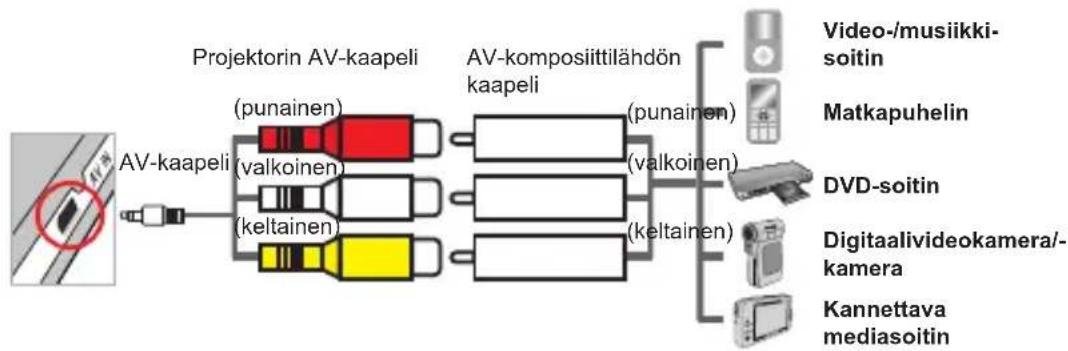

täyteen, akun LED-merkkivalo sammuu. Akun lataaminen Akun asennus LED-merkkivalojen selitys Virta-LED on vihreä, kun projektori on päällä. Akun LED-merkkivalo vilkkuu oranssina, kun akun virta on vähissä. Akun LED-merkkivalo palaa oranssina, kun projektoria ladataan. Paina ja pidä alhaalla Virta-painiketta kaksi sekuntia käynnistääksesi projektorin. Sammuta projektori pitämällä Virta-painiketta painettuna kaksi sekuntia. Projektorin käynnistäminen/sammuttaminen Jos projektoria käytetään akulla, projektorin sinisellä kuvapinnalla näkyy akun tilan kuvake, vaikka projektoriin ei syötettäisikään videosignaalia. Jos signaalia ei löydy kahden minuutin aikana, projektori sammuu automaattisesti virran säästämiseksi.4 Ulkoisiin laitteisiin liittäminen Projektorin liittäminen mediasoittimiin Ennen kuin mediasoitin liitetään projektoriin, media-soittimiin sopiva AV-komposiittilähdön kaapeli ja projektorin AV-kaapeli on oltava valmiina liitettynä.

1. Liitä AV-komposiittilähdön kaapeli mediasoittimeen.

2. Liitä projektorin AV-kaapeli komposiittilähdön AV-kaapeliin (keltainen liitin keltaiseen,

valkoinen valkoiseen ja punainen punaiseen).

3. Nyt voit projisoida kuvan ja äänen projektorista.

4. Tarkenna kuvaa Tarkennusrenkaalla säätämällä.

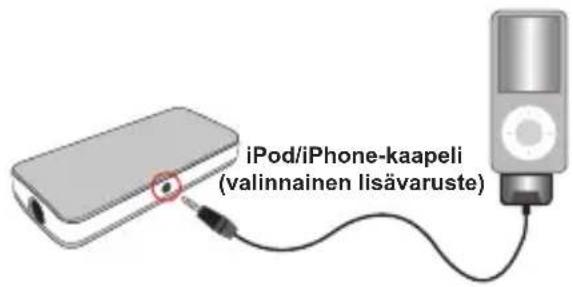

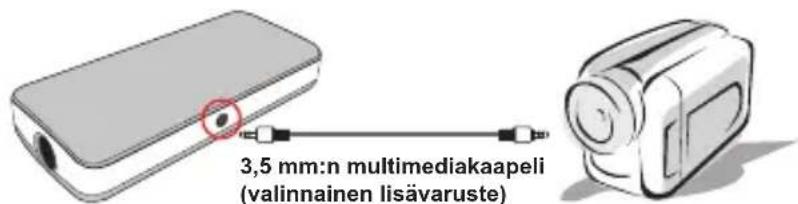

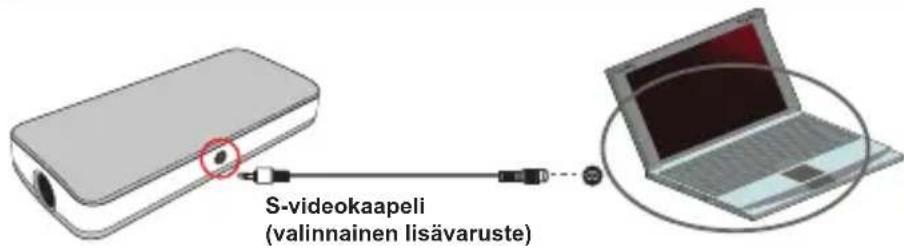

Projektorin AV-kaapeliAV-komposiittilähdön kaapeliVideo-/musiikki-soitinMatkapuhelinKannettava mediasoitinDigitaalivideokamera/-kameraAV-kaapeli(keltainen)(valkoinen)(punainen)(keltainen)(valkoinen)(punainen)DVD-soitin Varmista, että kannettava tietokone on varustettu S-video-portilla. Projektorin liittäminen digitaaliseen Aiptek-viedokameraan Digitaalinen Aiptek-videokameraS-videokaapeli (valinnainen lisävaruste)3,5 mm:n multimediakaapeli (valinnainen lisävaruste) Projektorin liittäminen kannettavaan tietokoneeseen5 Projektorin liittäminen iPodiin/iPhoneen Varmista, että TV-lähtötoiminto on otettu käyttöön iPodissa/iPhonessa.

1. Liitä iPod/iPhone-kaapelin toinen pää iPodiin/iPhoneen ja toinen pää projektorin

2. Valitse videoleike tai kuvia iPodista/iPhonesta ja paina toistopainiketta, jonka

jälkeen voit projisoida projektorista video- ja diaesityksen.

3. Tarkenna kuvaa Tarkennusrengasta säätämällä.

• Yhteensopivat laitteet: iPhone: iPhone (4 Gt, 8 Gt, 16 Gt), iPhone 3G (8 Gt, 16 Gt), iPhone 3GS iPod: iPod touch (8 Gt, 16 Gt, 32 Gt), toisen sukupolven iPod touch (8 Gt, 16 Gt, 32 Gt), kolmannen sukupolven iPod nano (4 Gt, 8 Gt), neljännen sukupolven iPod nano (8 Gt, 16 Gt), viidennen sukupolven iPod nano (8 Gt, 16 Gt), iPod classic (80 Gt, 160 Gt), viidennen sukupolven iPod (30 Gt, 60 Gt, 80 Gt) Ei yhteensopiva: iPod shufe, iPod G1, G2, G3, G4, iPod nano G1, G2 iPod/iPhone-kaapeli (valinnainen lisävaruste)6 Varoitusmerkkivalot Tekniset tiedot Kohde Kuvaus Kuvateknologia LCoS Kuvatarkkuus 640 x 360 Kirkkaus 8 Lumenia Kontrastisuhde 100:1 Kuvasuhde 16:9 Valonlähde Valkoinen LED Projisoidun kuvan koko 15-127 cm (6-50 tuumaa) (diagonaalinen) Projektioetäisyys 25cm - 182cm Projektiolähde A/V-komposiitti Kaiutin Stereo Video-yhteensopivuus NTSC/PAL Virtalähde 5 V:n, 2 A:n verkkovirtalaite tai NP120-litium-ioni-akku Akkukesto Video 1,5 tuntia, Kuva (pelkkä) 2 tuntia Käyttölämpötila 0°C - 35°C Mitat 125 mm x 59 mm x 25 mm Paino 125 g (ilman akkua) Lisävaruste Laukku, S-videokaapeli, AV-kaapeli (miniliittimestä miniliittimeen), iPod/iPhone-kaapeli Huomautus: Tekniset tiedot voivat muuttua ilman ilmoitusta. Kuvake Kuvaus Toimenpide Matala akkuteho

1. Äkillisen virransyötön katkeamisen

välttämiseksi suositellaan, että tämän kuvakkeen ilmestyessä ensin irrotetaan verkkovirtalaite ja sen jälkeen akku.

2. Kun ”matala akkuteho”-ilmoitus ilmestyy
