MANUAL DE USUARIO PocketCinema T15 AIPTEK

Querido usuario, gracias por adquirir este producto.

Se ha invertido una gran cantidad de tiempo y esfuerzo en desarrollar este producto, por lo que esperamos que lo pueda disfrutar durante muchos años sin problemas.

Aviso de seguridad:

1. No deje caer, perfore ni desmonte el dispositivo; si lo hace, la garantía quedará invalidada.
2. Evite que entre en contacto con el agua y séquese las manos antes de utilizar el producto.
3. No exponga el dispositivo a altas temperaturas ni lo deje donde la luz directa del sol incida sobre él. Si lo hace, el dispositivo puede resultar dañado.
4. Utilice el dispositivo con cuidado. No ejerza una presión excesiva sobre el dispositivo.
5. Por su propia seguridad, no utilice el dispositivo cuando haya tormenta o rayos.
6. No utilice baterías con especificaciones diferentes. Si lo hace, el dispositivo podría sufrir daños irreparables.
7. Quite la batería si no va a utilizar el dispositivo durante períodos de tiempo prolongados, ya que una batería deteriorada puede afectar a la funcionalidad de dicho dispositivo.
8. Quite la batería si muestra signos de fuga o deformación.
9. Utilice únicamente accesorios especificados por el fabricante.
10. Mantenga el dispositivo fuera del alcance de los niños.
11. Hay riesgo de explosión si la batería se reemplaza por otra de tipo incorrecto.
12. Deshágase de las baterías usadas conforme a las instrucciones.

Declaración de cumplimiento FCC:

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. Su uso está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias dañinas, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

FEDERAL COMMUNICATION COMMISSION U.S.A. FC

Este equipo ha sido probado y se ha comprobado que cumple los límites

para un dispositivo digital de Clase B, según el Párrafo 15 de las normativas FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza siguiendo las instrucciones, puede causar interferencias perjudiciales a las comunicaciones de radio.

Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular. Si este equipo causara interferencias a la recepción de radio o televisión, lo que puede determinarse encendiendo y apagando el equipo, se anima al usuario a intentar corregir la interferencia tomando una o más de las siguientes medidas:

- Reorientar o recolocar la antena receptora.

- Alejar el equipo del receptor.

- Enchufar el equipo en una toma de un circuito diferente al que esté conectado el receptor.

- Consulte al vendedor o a un técnico de radio/television con experiencia para que le proporcione más sugerencias.

Se advierte que cualquier cambio o modificación al equipo que no esté expresamente aprobado por la parte responsable del cumplimiento invalidaría Su autoridad para usar tal equipo.

Si ha llegado la hora de deshacerse del producto, recicle todos los componentes que pueda.

¡Las pilas y baterías recargables no se deben desechar junto con la basura doméstica! Recíclelas en su punto de reciclaje local.

Juntos podemos ayudar a proteger el medio ambiente.

PT

Bem-vindo:

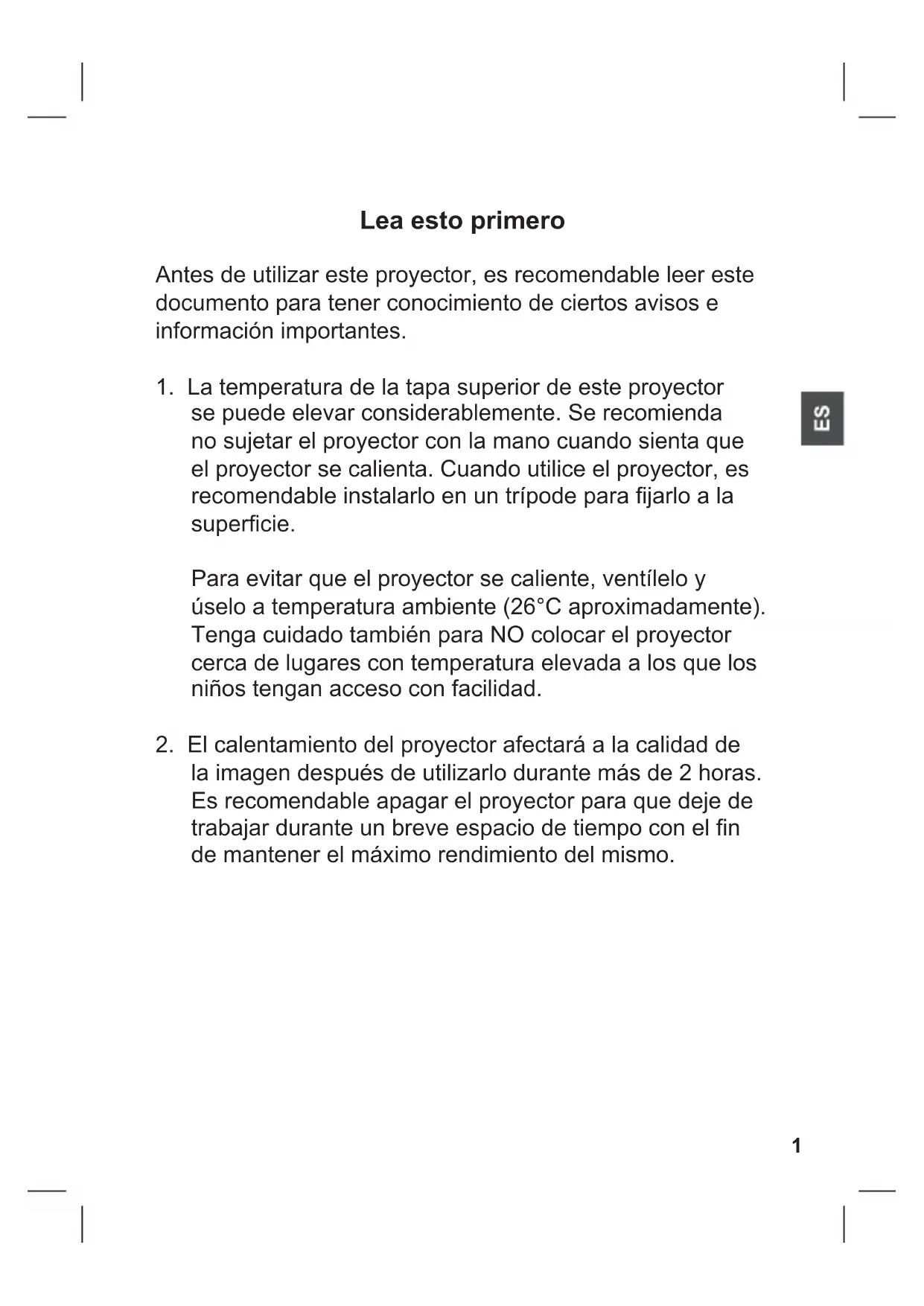

Antes de utilizar este proyector, es recomendable leer este documento para tener conocimiento de ciertos avisos e información importantes.

1. La temperatura de la tapa superior de este proyector se puede elevar considerablemente. Se recomienda no sujetar el proyector con la mano cuando sienta que el proyector se calienta. Cuando utilice el proyector, es recomendable instalarlo en un trípode para fijarlo a la superficie.

Para evitar que el proyector se caliente, ventílelo y úselo a temperatura ambiente (26°C aproximadamente). Tenga cuidado también para NO colocar el proyector cerca de lugares con temperatura elevada a los que los niños tengan acceso con facilidad.

1. El calentamiento del proyector afectará a la calidad de la imagen después de utilizarlo durante más de 2 horas. Es recomendable apagar el proyector para que deje de trabajar durante un breve espacio de tiempo con el fin de mantener el máximo rendimiento del mismo.

Piezas del proyector

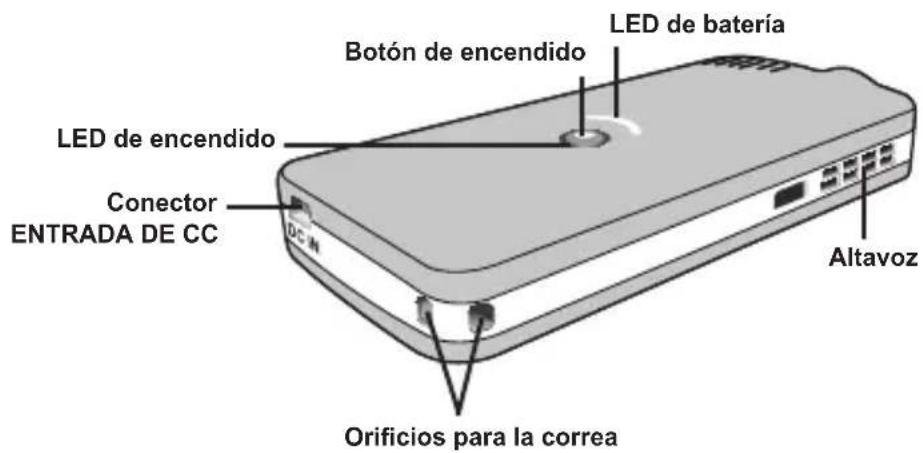

LED de batería Botón de encendido LED de encendido LED de batería Conector ENTRADA DE CC DC N Altavoz Orificios para la correa

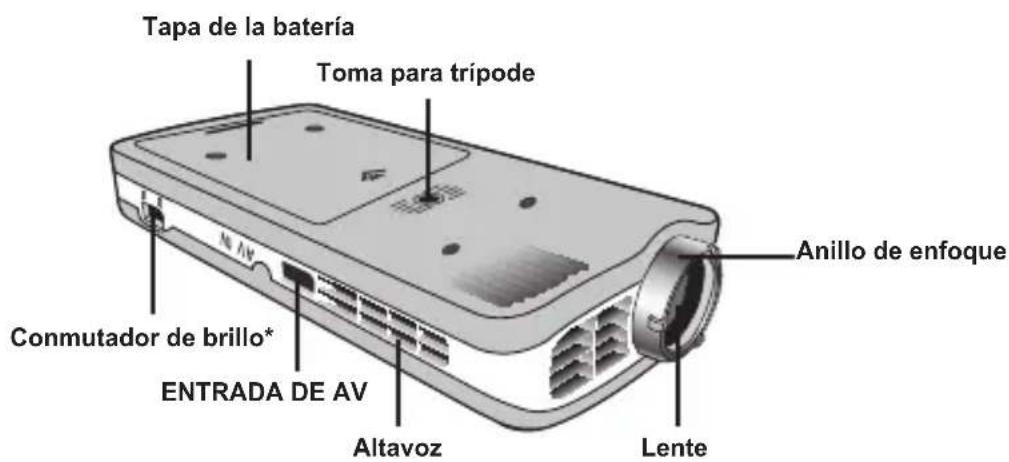

Tapa de la batería Toma para trípode Anillo de enfoque Conmutador de brillo* ENTRADA DE AV Altavoz Lente

* Conmutador de brillo: si está proyectando en un entorno oscuro, se recomienda configurar el nivel de brillo (●) en la posición normal. Por favor, cambie a un nivel de más brillo (●) si el entorno de proyección tiene más iluminación, pero tenga en cuenta que consumirá más energía de batería y generará más calor.

Leer los indicadores LED

El LED de encendido está iluminado en verde cuando el proyector está encendido.

El LED de batería parpadea en naranja cuando el nivel de la batería es bajo.

El LED de batería se ilumina en color naranja cuando el proyector se está cargando.

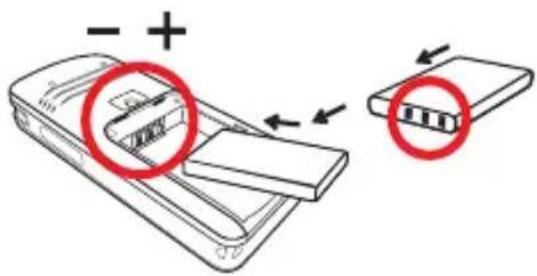

Instalar las pilas

1. Desplace la tapa de la batería.

2. Coloque la batería de ión-litio incluida en el compartimento. Tenga en cuenta que los contactos metálicos deben estar alineados con los del compartimento.

3. Tras instalar la batería correctamente, vuelva a colocar su tapa.

- + ← ←

Carga de la batería

Cargue la batería al menos durante 3 horas antes de su primer uso.

1. Conecte el cable. Conecte un extremo del adaptador de CA proporcionado a la toma Entrada de CC (tipo mini USB) del proyector y el otro extremo a una toma de corriente eléctrica.

2. El LED de batería se iluminará en color naranja y la carga se iniciará.

3. Cuando la carga se interrumpa o la batería esté completamente cargada, el LED de batería se apagará.

Encender/apagar su proyector

Mantenga pulsado el botón Encendido durante 2 segundos para encender el proyector.

Para apagar el proyector, mantenga pulsado el botón Encendido durante 2 segundos.

Si no hay ninguna señal de vídeo de entrada en este proyector, aparecerá una pantalla azul con un icono de estado de la batería (en caso de que se esté usando esta).

Si no hay ninguna señal durante 2 minutos, el proyector se apagará automáticamente para ahorrar energía.

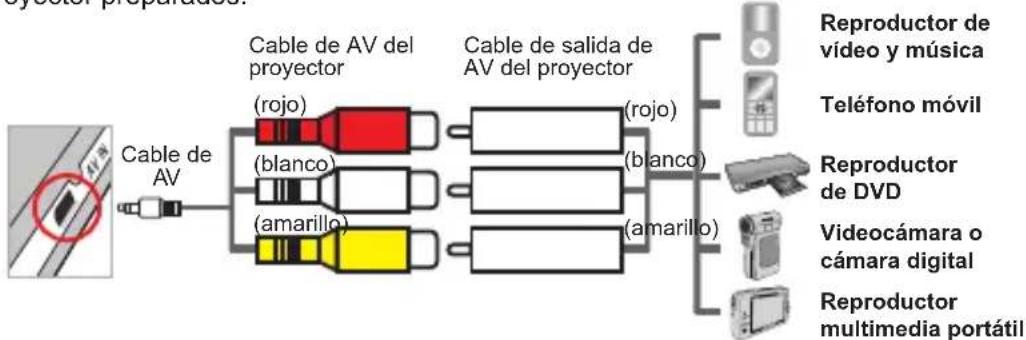

- Conectar el proyector a sus reproductores multimedia

Antes de conectar el reproductor multimedia al proyector, es necesario tener el cable de salida de AV compuesta dedicado del reproductor multimedia y el cable de AV del proyector preparados.

1. Conecte el cable de salida de AV compuesta al reproductor multimedia.
2. Conecte el cable de AV del proyector al cable de salida de AV compuesto (amarillo con amarillo, blanco con blanco y rojo con rojo).
3. Ahora puede proyectar imágenes y audio desde el proyector.
4. Ajuste el anillo de enfoque para obtener una mejor visualización.

Cómo conectar dispositivos externos

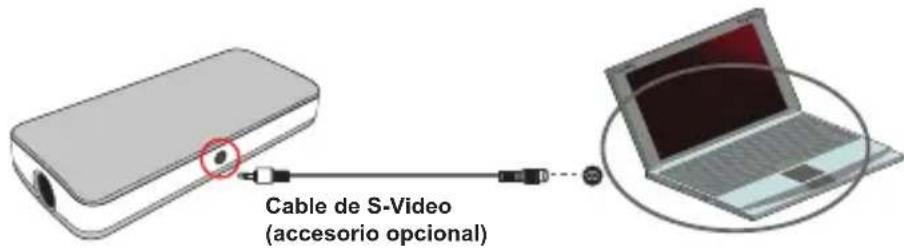

Conectar el proyector a un equipo portátil

Asegúrese de que el equipo portátil esté equipado con un puerto de S-Video.

Cable de S-Video (accesorio opcional)

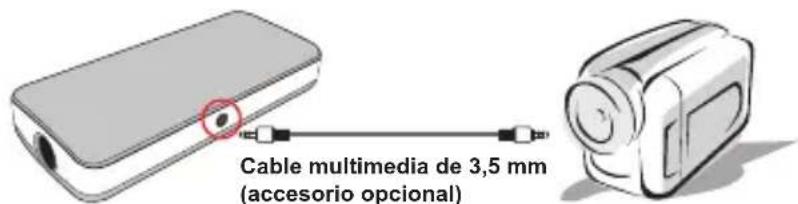

Conectar el proyector a la videocámara digital de Aiptek

Cable multimedia de 3,5 mm (accesorio opcional)

Videocámara digital de Aiptek

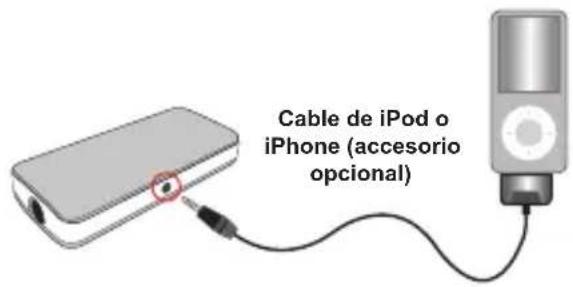

Conectar el proyector a un iPod o iPhone

Asegúrese de que su iPod o iPhone admite la función de salida de TV.

Cable de iPod o iPhone (accesorio opcional)

1. Conecte un extremo del cable de su iPod o iPhone a este dispositivo y el otro extremo al conector AV del proyector.
2. Seleccione el clip de vídeo o las imágenes de su iPod o iPhone y presione el botón "Reproducir". A continuación, podrá proyectar vídeo y presentaciones de diapositivas desde el proyector.
3. Ajuste el anillo de enfoque para obtener una mejor visualización.

- Compatible con:

iPhone: iPhone (4 GB, 8 GB y 16 GB), iPhone 3G (8 GB y 16 GB) e iPhone 3GS

iPod: iPod touch (8 GB, 16 GB y 32 GB), iPod touch 2 ^a generación (8 GB, 16 GB y 32 GB), iPod nano 3 ^a generación (4 GB y 8 GB), iPod nano 4 ^a generación (8 GB y 16 GB), iPod nano 5 ^a generación (8 GB y 16 GB), iPod classic (80 GB y 160 GB) e iPod 5 ^a generación (30 GB, 60 GB y 80 GB)

No compatible con iPod shuffle, iPod G1, G2, G3 y G4, ni iPod nano G1 y G2

- Indicadores de advertencia

Icono	Descripción	Acción
	Batería baja	Para evitar quedarse sin energía de repente, es recomendable enchufar primero el adaptador de alimentación de CA y, a continuación, extraer la batería cuando aparezca este icono.Cuando el mensaje “Carga baja” aparezca en la pantalla, el LED naranja parpadeará unos instantes y el proyector se apagará automáticamente.
	Sobrecalentamiento	Cuando aparezca este icono, el proyector se apagará automáticamente en 4 segundos.

Especificaciones

Elemento Descripción
Tecnología de imagen LCoS
Resolución 640 x 360
Brillo 8 lúmenes
Relación de contraste 100:1
Relación de aspecto de la imagen 16:9
Fuente luminosa LED blanco
Tamaño de la imagen de proyección	15 cm ~ 127 cm (6" ~ 50") (diagonal)
Distancia de proyección 25cm ~ 182cm
Fuente de proyección A/V compuesto
Altavoz de audio Estéreo
Compatibilidad de vídeo NTSC/PAL
Fuente de alimentación	Adaptador de alimentación de CA de 5 V y 2 A, o batería de ion-litio NP120
Duración de la batería Vídeo: 1,5 horas. Imagen (solamente): 2 horas
Temperatura de funcionamiento 0°C ~ 35°C
Dimensiones 125 mm x 59 mm x 25 mm
Peso 125 g (sin batería)
Accesorio opcional	Funda, cable de S-Video, cable de AV (miniconector a miniconector), cable de iPod o iPhone

Nota: las especificaciones están sujetas a cambio sin previo aviso.
