BEDIENUNGSANLEITUNG PocketCinema T15 AIPTEK

FCC-Erklärung: Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: - Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). - Vergrößerung des Abstands zum Empfänger. - Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis. - Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers. Nehmen Sie bitte zur Kenntnis, dass Ihre Betriebsbefugnis für dieses Gerät durch Änderungen oder Modikationen des Gerätes ohne ausdrückliche Zustimmung von der für die Einhaltung zuständigen Seite ungültig werden kann. Sobald das Ende der Betriebslebensdauer des Gerätes erreicht ist, lassen Sie bitte möglichst alle Komponenten recyceln. Batterien und Akkus dürfen nicht mit Hausmüll entsorgt werden! Bitte entsorgen Sie sie an einer Recyclingstelle. Gemeinsam leisten wir einen wertvollen Beitrag zum Schutz unserer Umwelt. Herzlich willkommen! Lieber Benutzer, vielen Dank für den Kauf dieses Produktes. In die Entwicklung dieses Gerätes wurde viel Zeit und Mühe investiert, und wir hoffen, es wird Ihnen viele Jahre störungsfreien Betrieb und Freude schenken. Sicherheitshinweise:

1. Lassen Sie das Gerät nicht fallen. Beschädigen und zerlegen Sie das Gerät nicht.

Andernfalls erlischt die Garantie.

2. Vermeiden Sie jeglichen Kontakt des Gerätes mit Wasser; trocknen Sie sich die Hände

ab, bevor Sie es verwenden.

3. Setzen Sie das Gerät keinen hohen Temperaturen aus, lassen Sie das Gerät nicht in

direkter Sonneneinstrahlung liegen. Andernfalls kann das Gerät beschädigt werden.

4. Verwenden Sie das Gerät behutsam. Vermeiden Sie es, starken Druck auf das Gehäuse

5. Verwenden Sie das Gerät zu Ihrer eigenen Sicherheit nicht bei Gewittern oder Blitzschlag.

6. Verwenden Sie keine Batterien/Akkus mit anderen Spezikationen. Andernfalls kann dies

schwere Schäden am Gerät verursachen.

7. Nehmen Sie Batterien oder Akkus grundsätzlich heraus, wenn Sie das Gerät längere

Zeit nicht benutzen, da alte bzw. defekte Batterien die Funktionalität des Gerätes beeinträchtigen können.

8. Entfernen Sie die Batterie/den Akku, falls diese(r) Anzeichen von Auslaufen oder

Verformungen aufweist.

9. Verwenden Sie ausschließlich vom Hersteller angebotenes Zubehör.

10. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

11. Bei Austausch des Akkus/der Batterie durch einen falschen Batterie-/Akkutyp besteht

12. Entsorgen Sie verbrauchte Batterien und Akkus ordnungsgemäß.

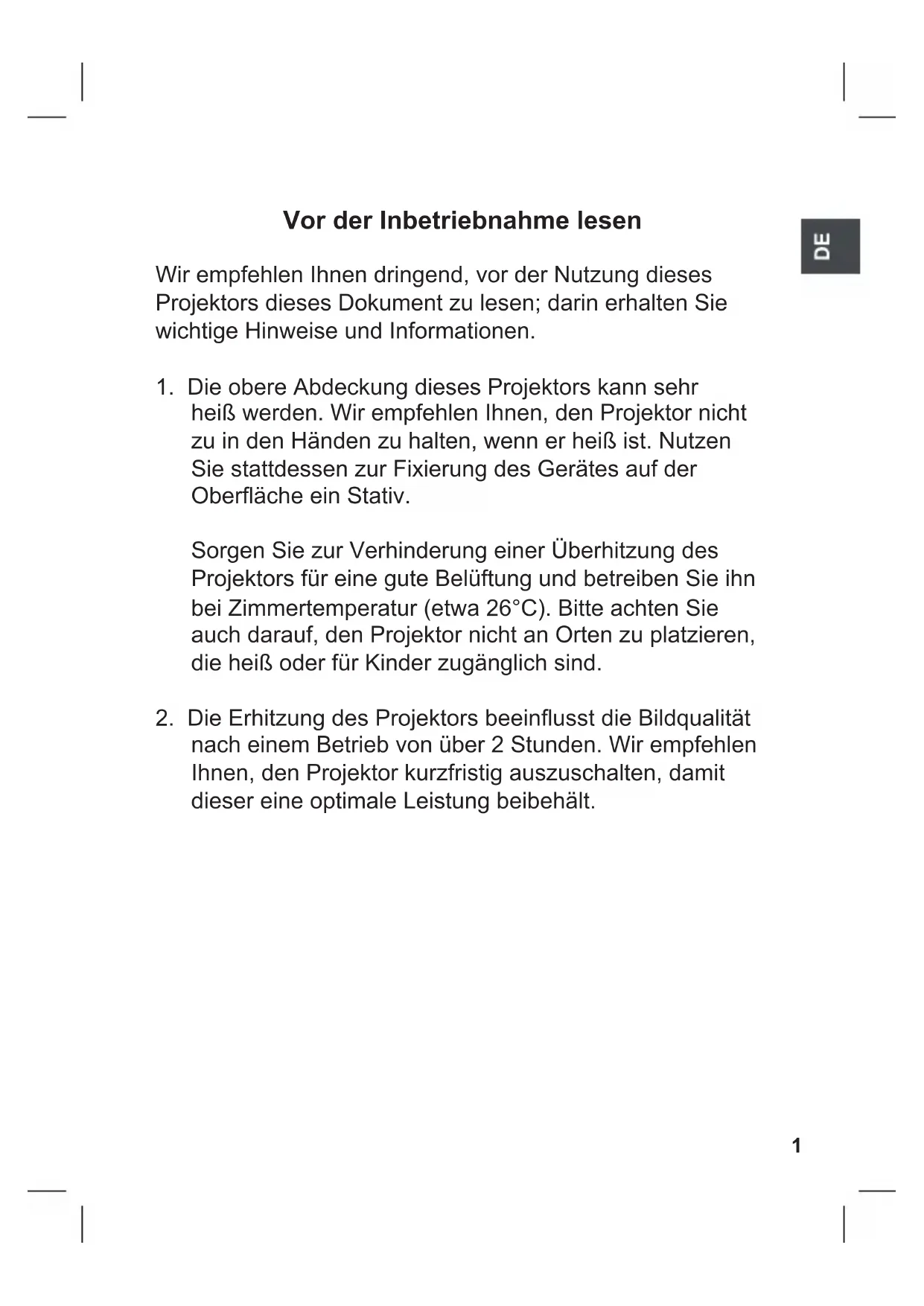

the screen, the orange LED will ash for a while and the projector will be powered off automatically anytime. Overheat As this icon appears, the projector will be turned off automatically in 4 seconds.1 Vor der Inbetriebnahme lesen Wir empfehlen Ihnen dringend, vor der Nutzung dieses Projektors dieses Dokument zu lesen; darin erhalten Sie wichtige Hinweise und Informationen.

1. Die obere Abdeckung dieses Projektors kann sehr

heiß werden. Wir empfehlen Ihnen, den Projektor nicht zu in den Händen zu halten, wenn er heiß ist. Nutzen Sie stattdessen zur Fixierung des Gerätes auf der Oberäche ein Stativ. Sorgen Sie zur Verhinderung einer Überhitzung des Projektors für eine gute Belüftung und betreiben Sie ihn bei Zimmertemperatur (etwa 26°C). Bitte achten Sie auch darauf, den Projektor nicht an Orten zu platzieren, die heiß oder für Kinder zugänglich sind.

2. Die Erhitzung des Projektors beeinusst die Bildqualität

nach einem Betrieb von über 2 Stunden. Wir empfehlen Ihnen, den Projektor kurzfristig auszuschalten, damit dieser eine optimale Leistung beibehält.2 Projektorteile

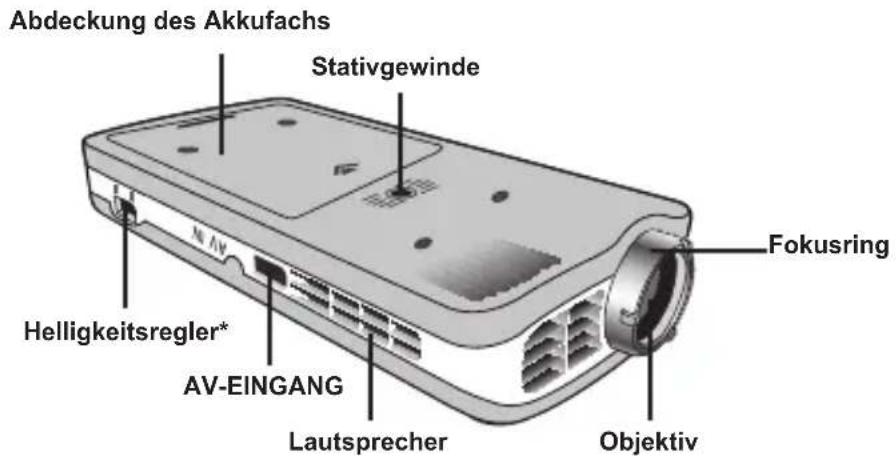

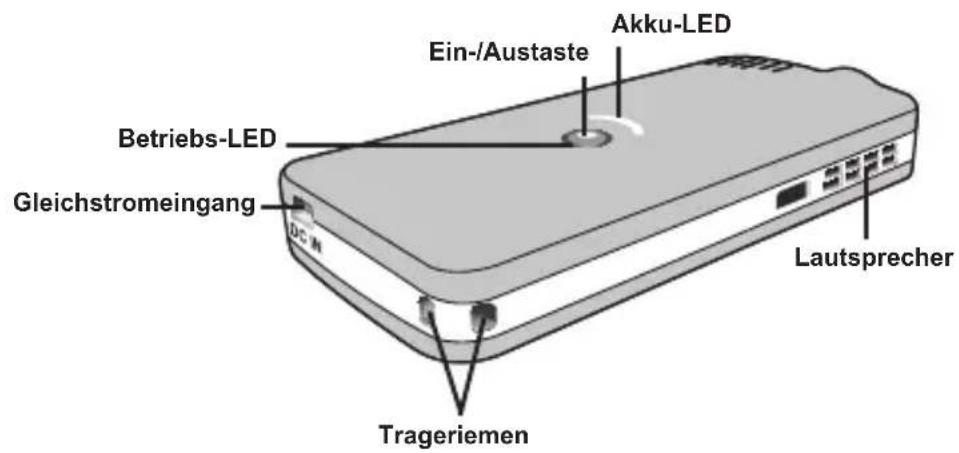

• Helligkeitsregler: Wenn Sie das Gerät in einer dunklen Umgebung verwenden, empfehlen wir Ihnen, die Helligkeit ( ) auf einen normalen Wert einzustellen. Wählen Sie bei einer helleren Projektionsumgebung einen höheren Helligkeitswert ( ). Beachten Sie dabei bitte, dass das Gerät bei einem höheren Helligkeitswert mehr Strom verbraucht sowie mehr Wärme erzeugt. Betriebs-LED Akku-LED Trageriemen Gleichstromeingang Lautsprecher Ein-/Austaste Objektiv Fokusring AV-EINGANG Helligkeitsregler* Lautsprecher Abdeckung des Akkufachs Stativgewinde3

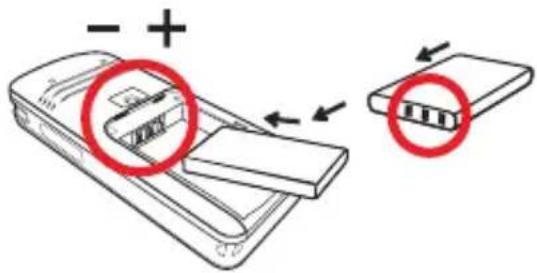

1. Öffnen Sie die Abdeckung des

2. Legen Sie den mitgelieferten Lithium-

Ionen-Akku in das Akkufach ein. Achten Sie darauf, die Metallkontakte des Akkus an den Kontakten im Akkufach auszurichten.

3. Nachdem Sie den Akku richtig

eingelegt haben, bringen Sie die Abdeckung wieder an. Laden Sie den Akku vor dem ersten Gebrauch mindestens 3 Stunden lang auf.

1. Schließen Sie das Kabel an.

Verbinden Sie ein Kabelende des mitgelieferten Netzteils mit dem Gleichstromeingang (Mini-USB-Anschluss) am Projektor und das andere Ende mit einer Steckdose.

2. Die Akku-LED leuchtet orange, der Ladevorgang beginnt.

3. Wenn der Ladevorgang unterbrochen wird oder der Akku

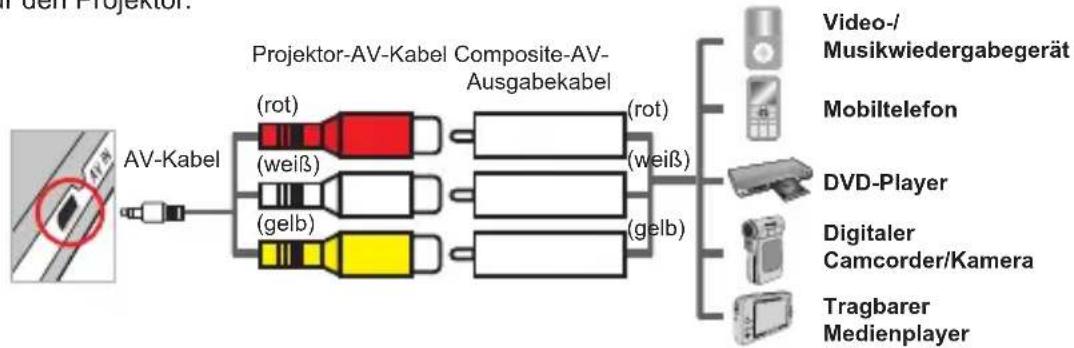

vollständig aufgeladen ist, erlischt die Akku-LED. Akku laden Akku einlegen LCD-Anzeigen ablesen Die Betriebs-LED leuchtet grün, wenn der Projektor eingeschaltet ist. Die Akku-LED blinkt orange, wenn die Akkuladung gering ist. Die Akku-LED leuchtet orange, wenn der Akku aufgeladen wird. Halten Sie die Ein-/Austaste zum Einschalten des Projektors zwei Sekunden lang gedrückt. Halten Sie die Ein-/Austaste zum Ausschalten des Projektors zwei Sekunden lang gedrückt. Ein-/Ausschalten des Projektors Wenn kein Videosignal in den Projektor eingegeben wird, projiziert das Gerät bei Akkubetrieb ein blaues Bild mit einem Symbol, das den Akkuzustand anzeigt. Wenn innerhalb von zwei Minuten kein Signal erkannt wird, schaltet sich der Projektor zum Energiesparen automatisch aus.4 So schließen Sie externe Geräte an Verbinden des Projektors mit Medienplayern Um beispielsweise einen Medienplayer an den Projektor anzuschließen, benötigen Sie ein spezielles Composite-AV-Kabel für den Medienplayer und ein passendes AV-Kabel für den Projektor.

1. Verbinden Sie das Composite-AV-Ausgabekabel mit dem Medienplayer.

2. Verbinden Sie das AV-Kabel des Projektors mit dem Composite-AV-Kabel (gelb zu

gelb, weiß zu weiß und rot zu rot).

3. Nun können Sie Bild und Ton über den Projektor wiedergeben.

4. Passen Sie die Bildschärfe über den

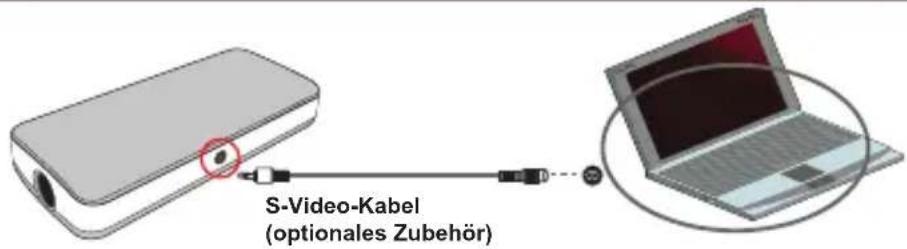

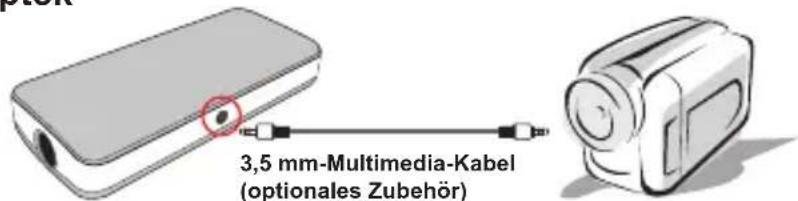

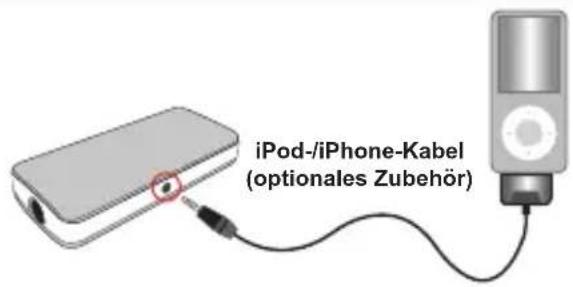

Fokusring an. Projektor-AV-Kabel Composite-AV-AusgabekabelVideo-/MusikwiedergabegerätMobiltelefonTragbarer MedienplayerDigitaler Camcorder/KameraAV-Kabel(gelb)(weiß)(rot)(gelb)(weiß)(rot)DVD-Player Bitte stellen Sie sicher, dass das Notebook über einen S-Video-Anschluss verfügt. Verbinden des Projektors mit dem digitalen Camcorder von Aiptek Digitaler Camcorder von AiptekS-Video-Kabel (optionales Zubehör)3,5 mm-Multimedia-Kabel (optionales Zubehör) Verbinden des Projektors mit einem Notebook-PC5 So schließen Sie externe Geräte an Verbinden des Projektors mit dem digitalen Camcorder von Aiptek Verbinden des Projektors mit einem Notebook-PC Verbinden des Projektors mit einem iPod/iPhone Bitte stellen Sie sicher, dass Ihr iPod/iPhone über eine TV-Ausgabefunktion verfügt.1. Verbinden Sie ein Ende des iPod-/iPhone-Kabels mit dem iPod/iPhone und das andere Ende mit dem AV-Anschluss des Projektors.2. Wählen Sie die gewünschten Videoclips oder Bilder vom iPod/iPhone, drücken Sie dann die "Wiedergabe"-Taste. Dadurch können Sie die Diaschau oder das Video über den Projektor projizieren.3. Betätigen Sie zum Scharfstellen des Bildes den Fokusring.

• Kompatibel mit: iPhone: iPhone (4 GB, 8 GB, 16 GB), iPhone 3G (8 GB, 16 GB), iPhone 3GS iPod: iPod touch (8 GB, 16 GB, 32 GB), iPod touch 2te Generation (8 GB, 16 GB, 32 GB), iPod nano 3te Generation (4 GB, 8 GB), iPod nano 4te Generation (8 GB, 16 GB), iPod nano 5te Generation (8 GB, 16 GB), iPod classic (80 GB, 160 GB), iPod 5te Generation (30 GB, 60 GB, 80 GB) Nicht kompatibel mit iPod shufe, iPod G1, G2, G3, G4, iPod nano G1, G2iPod-/iPhone-Kabel (optionales Zubehör)6 Warnungsanzeigen Spezikationen Element Beschreibung Bildtechnologie LCoS Auösung 640 x 360 Helligkeit 8 Lumen Kontrastverhältnis 100:1 Bildseitenverhältnis 16:9 Lichtquelle Weiße LED Projizierte Bildgröße 15 bis 127 cm (Diagonale) Projektionsabstand 25cm bis 182cm Projektionsquelle Composite-AV Lautsprecher Stereo Videokompatibilität NTSC/PAL Stromversorgung 5 V, 2 A AC-Netzteil oder Lithium-Ionen-Akku NP120 Akkuleistung Video - 1,5 Stunden; Bild - 2 Stunden Betriebstemperatur 0°C bis 35°C Abmessungen 125 mm x 59 mm x 25 mm Gewicht 125 g (ohne Akku) Optionales Zubehör Tasche, S-Video-Kabel, AV-Kabel (3,5mm Miniklinke zu Minibuchse), iPod-/iPhone-Kabel Hinweis: Die Spezikationen können ohne Benachrichtigung geändert werden. Symbol Beschreibung Bedienschritte Geringer Akkustand

1. Zur Vermeidung eines plötzlichen

Stromausfalls empfehlen wir, bei Anzeige dieses Symbols zuerst das Netzteil anzuschließen und dann den Akku zu entfernen.

2. Wenn die Meldung "Akkustand gering" auf

dem Bildschirm erscheint, blinkt die orange LED auf und der Projektor kann sich jederzeit automatisch abschalten. Überhitzung Wenn dieses Symbol erscheint, wird der Projektor automatisch innerhalb von vier Sekunden ausgeschaltet.1 Lisez-moi d'abord Avant d'utiliser ce projecteur, nous vous conseillons de lire d'abord ce document qui contient des avertissements et des informations importants.
