MANUAL DE USUARIO MobileCinema A50P AIPTEK

Información de seguridad (ES)

1. Advertencia - Evite ponerse directamente en frente de las lentes del provector.

2. Avite cualquier contacto con el agua. Mantenga sus manos secas durante su uso.

1. Asegúrese de que la temperatura ambiente de la sala sea de -10\~55°C

2. Humedad relativa de 5\~35°C, 80% (Máx.), no-condensada.

3. No caiga, golpee o desmonte el dispositivo, ya que de lo contrario se invalidaría la garantía.

Si ha llegado la hora de deshacerse del producto, recicle todos los componentes que pueda. Si ha finalizado la vida útil de este producto, recíclelo adecuadamente. Debe deshacerse del mismo de forma separada a través de los sistemas de recogida disponibles.

(AR)

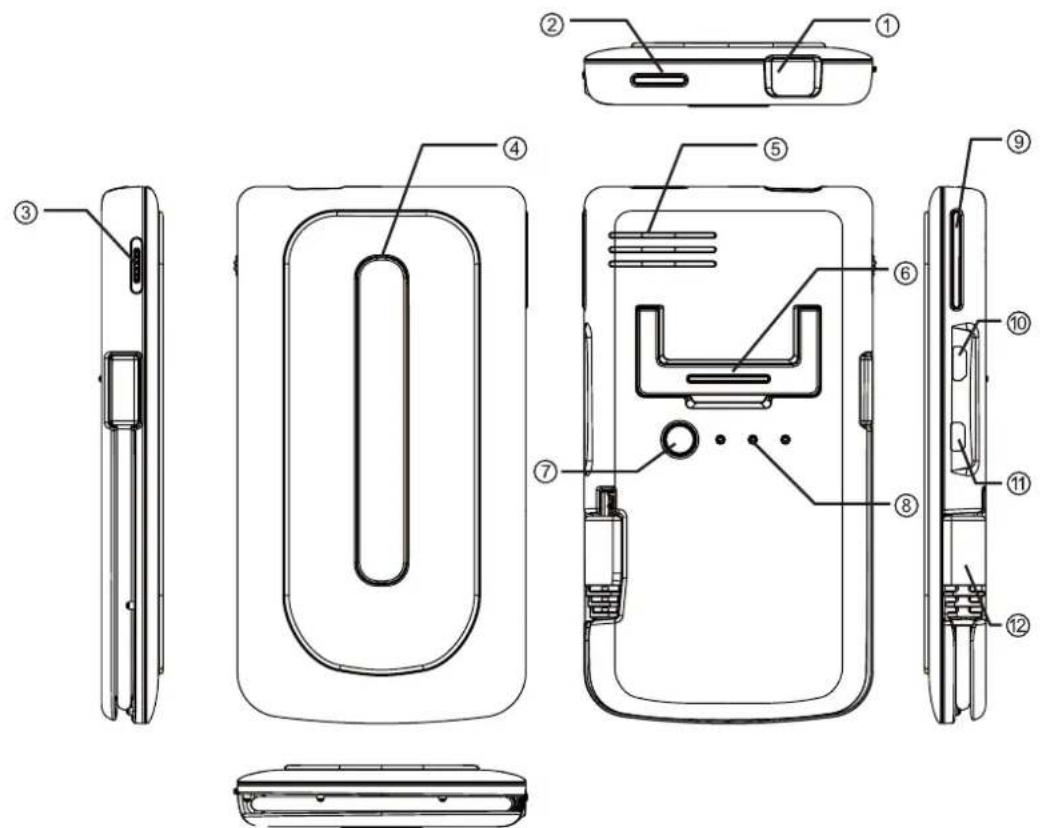

Presentación del producto

① Lentes del proyector
② Botón de encendido/apagado de la proyección
③ Rueda de enfoque
②③ Almohadilla antideslizante

* Puede colocar su teléfono móvil encima del proyector para usarlo de forma cómoda.

⑤ Altavoz
②⑤ Soporte
⑦ Modo de carga
⑧ Indicador LED
⑨ Modo de proyección / arriba y Abajo
⑩ Puerto de carga Micro USB
⑪ Puerto Micro HDMI
⑫ Cable MHL (5 pines)

Manual del usuario

Carga del producto

Para cargar la batería del producto, conecte un extremo del cable USB integrado en el puerto Micro USB del producto y el conecte el otro extremo al ordenador, portátil o adaptador USB de fuente de alimentación para teléfonos inteligentes.
* Tras 5 horas el proyector estará completamente cargado y la luz LED se apagará.
1.

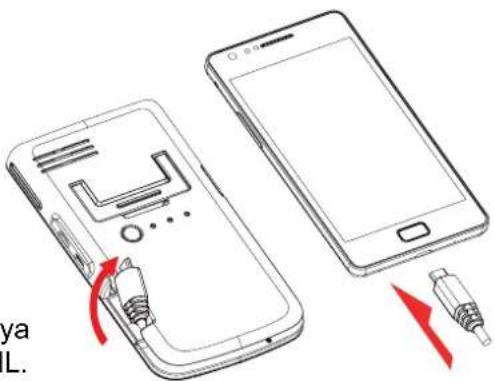

Carga de su teléfono capacitado para MHL

La batería interna del proyector no solo puede ser utilizada para la proyección, sino que también puede cargar su dispositivo móvil capacitado para MHL (Enlace de Alta Definición Móvil).

1. Apague el proyector antes de cargar el teléfono capacitado para MHL.
2. Conecte el cable MHL en el puerto MHL de su teléfono móvil.
3. Pulse el botón de modo de carga para iniciar la carga.
4. Solo se pueden cargar los móviles con capacidad para MHL a través de la batería integrada en el proyector.
5. Pulde el botón de carga cuando haya finalizado la carga del teléfono MHL.


ya L.

Indicadores LED

Estado LED Indicación
3 LEDs blancas encendidas fijas	Capacidad de la potencia está entre el 80% al 100%
2 LEDs blancas encendidas fijas	Capacidad de la potencia está entre el 45% al 80%
1 LED blanca encendida fija	Capacidad de la potencia está entre el 10% al 45%
1 LED parpadeante	Capacidad de la potencia está por debajo del 10%
LED del dosel El proyector está s	endo cargado
3 LEDS blancas parpadean	Carga del teléfono móvil con capacidad para MHL

Manual del usuario

Encendido y apagado del proyector

Pulse el botón de encendido/apagado de proyección durante 3 segundos para encender o apagar el proyector.

* Es normal que el dispositivo se ponga caliente debido a su alto rendimiento.
* El tiempo de proyección diferirá dependiendo de la fuente.

Conectando el proyector a sus dispositivos

1. Teléfonos móviles capacitados con MHL

Solo tiene que conectar el cable MHL incorporado en el puerto MHL de su teléfono móvil. El teléfono detectará automáticamente el proyector y proyectará la imagen tras unos segundos.

* No tire del cable con brusquedad.
* Puede usar un cable de extensión MHL (accesorio opcional) para ampliar el cable MHL incorporado y poder usarlo con más facilidad.

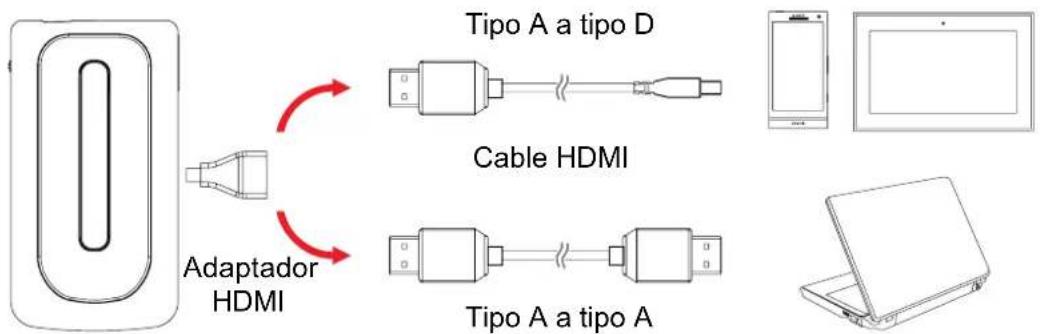

Utilice el adaptador HDMI y el cable opcional HDMI para conectar su dispositivo con salida HDMI en el puerto MicroHDMI del proyector. La proyección se iniciará automáticamente en unos segundos.

* Los cables HDMI no están incluidos en el paquete.

Manual del usuario

Ajuste del enfoque

Ajuste el enfoque utilizando la rueda de enfoque para obtener una imagen clara y nítida.

Utilice su dispositivo fuente para ajustar el volume. Si el volumen del dispositivo fuente no es ajustable, pulse el modo de carga durante un segundo hasta que se muestre la barra del volumen. Utilice el botón arriba/abajo para ajustar el volume.

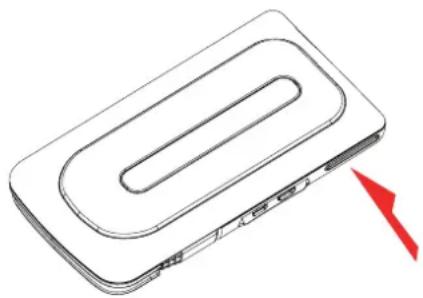

Ajuste de la relación de aspecto

Si la imagen sale estirada o no se visualiza en el formato correcto, el formato de salida de su dispositivo de reproducción es diferente a los ajustes de entrada del proyector. Utilice el modo proyección para cambiar las siguientes relaciones de aspecto:

(1) 4:3 Panorámica y Escaneo: relación de imagen es 4:3, cortará ambos lados para agrandar la imagen central.

(2) 4:3 Tema: Relación de imagen es 4:3, mantendrá la relación central y comprimirá la relación de imagen en ambos lados.

(3) 16:9 Letterbox: relación de imagen es 16:9, reducirá la escala para mostrar una imagen completada y original de 16:9.

Ilustración para los tres tipos de modo de proyección:
Pantalla del Smartphone (Fuente)	Pantalla de proyección
Relación de aspecto 16:9	Panorámica y escaneo (4:3)
	Modo Buzón (16:9)
	Modo Tema (4:3)

Manual del usuario

Especificaciones de producto

Elemento Descripción
Technología óptica DLP
Fuente de luz LED RGB
Resolución 640 x 480 Píxeles (VGA)
Flux Luminoso Hasta 35 lúmenes ANSI
Tamaño de la imagen proyectada	152 mm ~ 1524 mm (6” ~ 60” Diagonal)
Fuente de la proyección	Interfaz MHL o HDMI
Entrada de la fuente de alimentación	5V / 2A
Salida de la fuente de alimentación	5V / 500mA
Tipo de batería Batería recargable integrada de Li-polymer y 1850 mAh
Vida útil de la batería Modo proyección: Hasta 100 minModo de carga: 70% (Samsung Galaxy S2)
Consumo de potencia Modo de proyección: 7WModo de carga: 2.5W
Temperatura de funcionamiento	5 °C ~ 35 °C
Dimensiones (L x A x P) 132 mm x 71 mm x 14 mm
Peso	165 g
Contenido del paquete Pico Proyector, cable USB, Adaptador HDMI, Bolsa y Manual del usuario

* Nos reservamos el derecho de realizar modificaciones técnicas y de errors.

Manual del usuario

Resolución de problemas

Síntomas Punto de	comprobación
No se puede encender el proyector.	A segúrese de que la batería esté cargada.
La imagen proyectada es demasiado oscura.	* Utilice el proyector en un ambiente más oscuro.* Disminuya el tamaño de la imagen proyectada.
La imagen proyectada se ve muy borrosa.	Ajuste el enfoque utilizando la rueda de enfoque.
La temperatura de la superficie del proyector es alta.	Es normal que este proyector genere un calor moderado durante su funcionamiento.
El proyetor no puede proyectar desde o no puede cargar dispositivos MHL	La lista de productos compatibles con MHL se puede encontrar en:http://www.mhlconsortium.org/productlist/No se garantiza que sea 100% compatible, ya que el diseño de la interfaz MHL puede variar dependiendo del fabricante del dispositivo móvil. Se recomienda comprobar la compatibilidad.
No se puede cargar el dispositivo.	Compruebe que los 3 indicadores LED estén en la marquesina. Si no es así y están parpadeando,pulse el botón modo de carga de nuevo para salir del modo de carga de dispositivos MHL.
El proyector está encendido, pero no se puede proyectar el video.	Compruebe que su dispositivo admita la interfaz MHL o HDMI. Si es así, compruebe la resolución fuente de la salida de su dispositivo. Consulte la resolución admitida en el apéndice 1 y modifique la resolución de salida de su dispositivo.

Manual del usuario

Apéndice 1:

Resolución Para	entrada MHL Para entrada HDMI
640x480p 60cps v v
720x480p 60cps v v
1280x720p 60cps v v
1920x1080i 60cps v v
1920x1080p 60cps - v
720x576p 50cps v v
1280x720p 50cps v v
1920x1080i 50cps v v
1920x1080p 50cps - v
