MANUALE UTENTE MobileCinema A50P AIPTEK

Informazioni sulla cura e sulla sicurezza (IT)

1. Attenzione - Non guardare l'obiettivo in modo diretto.

2. Evitare il contatto con liquidi e utilizzare con mani asciutte.

3. Assicurarsi che la temperatura ambiente della stanza sia compresa tra -10 e 55°C

1. L'umidità relativa deve essere compresa tra 5 e 35 °C, all'80% (max.), senza condensazione.

2. Non far cadere, non colpire e non smontare il dispositivo; in caso contrario la garanzia verrà annullata.

Al momento di buttare via il prodotto, riciclare il maggior numero di componenti. Se questo prodotto giunge alla fine del suo ciclo di vita, lo ricicli correttamente. Non può essere trattato come rifiuto urbano. Deve essere smaltito separatamente attraverso l'appropriato sistema di reso e di raccolta.

(ES)

Panoramica del prodotto

① Obiettivo del proiettore
② Tasto proiezione On/Off
③ Messa a fuoco
②③ Tappetino anti-sdrucciolo

* E' possible mettere il cellulare sopra il proiettore per un uso migliore.

⑤ Altoparlante
②⑤ Stand
⑦ Modalità di ricarica
⑧ Indicatore LED
⑨ Modalità proiezione/ Su & Giù
⑩ Micro porta USB per ricaricare
⑪ Porta Micro HDMI
⑫ Cavo MHL (5 pin)

Manuale utente

Ricaricare il prodotto

Collegare una estremità del cavo USB alla porta USB micro del prodotto e l'altra estremità al caricatore USB del PC/Notebook o Smartphone.

* Dopo 5 ore il proiettore è completamente carico, la luce del LED si spegnerà.

1.

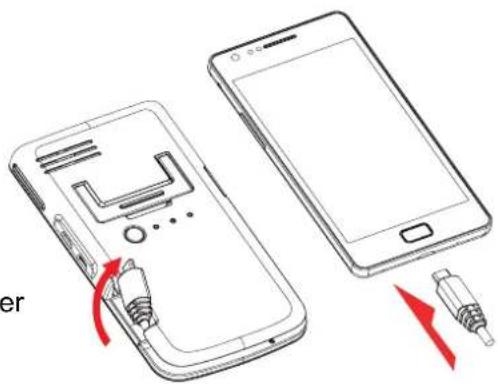

La batteria interna del proiettore può essere usata non solo per la proiezione, ma anche per caricare il proprio dispositivo mobile MHL.

1. Spegnere il proiettore prima di caricare il telefono MHL.
2. Connettere il cavo MHL alla porta corrispettiva nel telefono.

3. Premere il tasto di ricarica per iniziare di caricare.

4. Solo dispositive MHL possono essere caricati tramite la batteria del proiettore.

5. Premere il tasto di ricarica dopo aver finito di caricare il telefono MHL.

er

Indicatori LED

Stato LED Indicazione
3 LED bianchi accesi Autonomia tra 80% e 100%
2 LED bianchi accesi Autonomia tra 45% e 80%
1 LED bianco acceso Autonomia tra 10% e 45%
1 LED bianco lampeggiante Autonomia inferiore al 10%
Cornice LED Proiettore in carica
3 LED bianchi lampeggiano Caricando telefono MHL

Manuale utente

Accensione/spegnimento del proiettore

Premere il tasto di accensione del proiettore per 3 secondi per accendere o spegnere il proiettore.

* E' normale che il dispositivo diventi caldo a causa della sua high performance.
* Tempi di proiezione diversi a seconda delle fonti.

Collegare il proettore con i propri dispositivi

三

1. Telefoni MHL

Collegare semplicemente il cavo MHL alla porta MHL del telefono. Il telefono rileverà automaticamente il proiettore e proietterà l'immagine dopo alcuni secondi.

* Non spingere con forza il cavo MHL.
* Si può usare una prolunga MHL (accessorio opzionale) per allungare tranquillamente il cavo MHL.

Usare l'adattatore HDMI e il cavo opzionale HDMI per collegare il dispositivo HDMI con l'HD nella porta del proiettore. La proiezione inizierà automaticamente dopo alcuni secondi.

* I cavi HDMI non sono inclusi nella confezione.

Adattatore HDMI Tipo A a tipo D Cavo HDMI Tipo A a tipo A

Manuale utente

Regolazione della messa a fuoco

Regolare la messa a fuoco usando l'apposita rotella per avere un'immagine più chiara e nitida.

Usare il proprio dispositivo per regolare il volume. Nel caso in cui il volume non sia regolabile, premere il tasto del volume per un secondo fino a che non appare la barra del volume.

上

Regolare il rapporti d'aspetto

Se l'immagine è allungata o non viene mostrata correttamente, il formato d'output del dispositivo è diverso dalle impostazioni del proiettore. Usare il tasto di proiezione per scegliere i seguenti rapporti:

(1) 4:3 Pan e Scan: Rapporto d'immagine è 4:3, taglierà entrambi gli angoli per allargare l'immagine central.
(2) 4:3 Tema: Rapporto immagine è 4:3, manterrà il rapporto centrale e comprime il rapporto immagine da entrambe le angolazioni.
(3) 16:9 Formato ridotto: Rapporto immagine è 16:9, verrà ridotto per mostrare l'immagine completa 16:9.

Esempi dei tre tipi di proiezione:
Schermo Smartphone (Fonte)	Schermo Proiezione
16:9 Rapporto d'aspetto	Pan & Scan (4:3)
	Formato ridotto (16:9)
	Modalità tema (4:3)

Manuale utente

Specifiche del prodotto

Elemento Descrizione
Tecnologia dell'ottica DLP
Sorgente luminosa LED RGB
Risoluzione 640 x 480 Pixel (VGA)
Flusso luminoso Fino a 35	lumen ANSI
Dimensioni immagini proiettate	Da 152 mm ~ 1524 mm (da 6" a 60" diagonale)
Origine della proiezione Interfaccia MHL o HDMI
Entrata corrente 5V / 2A
Uscita corrente 5V / 500mA
Tipo di batteria Batteria al litio-ione-polimero ricaricabile a 1850 mAh integrati
Autonomia della batteria Modalità proiezione: sino a 100 minModalità ricarica: 70% (Samsung Galaxy S2)
Assorbimento Modalità proiezione: 7WModalità ricarica: 2.5W
Temperatura di funzionamento	5 °C ~ 35 °C
Dimensioni (L x P x H)	132 mm x 71 mm x 14 mm
Peso	165 g
Contenuto della confezione	Proiettore Pico, cavo USB , adattatore HDMI, Pouch, Manuale utente

* Salvo errori e cambiamenti tecnici.

Manuale utente

Risoluzione dei problemi

Problema Controllo
Il proiettore non si accende. Verificare	che la batteria sia completamente carica.
L'immagine proiettata risulta troppo scura.	* Usare il proiettore in un ambiente più scuro.* Ridurre le dimensioni dell'immagine proiettata.
L'immagine proiettata risulta troppo sfocata.	Regolare la messa a fuoco utilizzando la ghiera per la messa a fuoco.
La superficie del proiettore è calda. E'	normale che questo proiettore emani calore durante il funzionamento.
Il proiettore non può proiettare da dispositive MHL o ricaricarli.	Lista dei prodotti MGL disponibile su: http://www.mhlconsortium.org/productlist/Non è garantita una compatibilità al 100% in quanto il design dell'interfaccia può cambiare per ogni dispositivo E'consigliato controllare la compatibilità.
Impossibile caricare il proiettore. Controllare che i 3 indicatori LED siano su Marquee. In caso che lampeggino, premere il tasto di ricarica nuovamente per uscire dal profilo di ricarica del dispositivo.
Il proiettore è accesso, ma il video non può essere proiettato.	Controllare che il proprio dispositivo supporti un'interfaccia MHL o HDMI. Se sì, controllare la risoluzione del dispositivo, Controllare la risoluzione supportata all'Appendice 1 e modificare di conseguenza la risoluzione.

Manuale utente

Appendice 1:

Risoluzione Per input MHL Per input HDMI
640x480p 60fps v v
720x480p 60fps v v
1280x720p 60fps v v
1920x1080i 60fps v v
1920x1080p 60fps - v
720x576p 50fps v v
1280x720p 50fps v v
1920x1080i 50fps v v
1920x1080p 50fps - v
